辽宁省北票市2023-2024学年九年级上学期期中考试物理试题

这是一份辽宁省北票市2023-2024学年九年级上学期期中考试物理试题，共4页。试卷主要包含了选择题，填空题，作图，计算题等内容，欢迎下载使用。

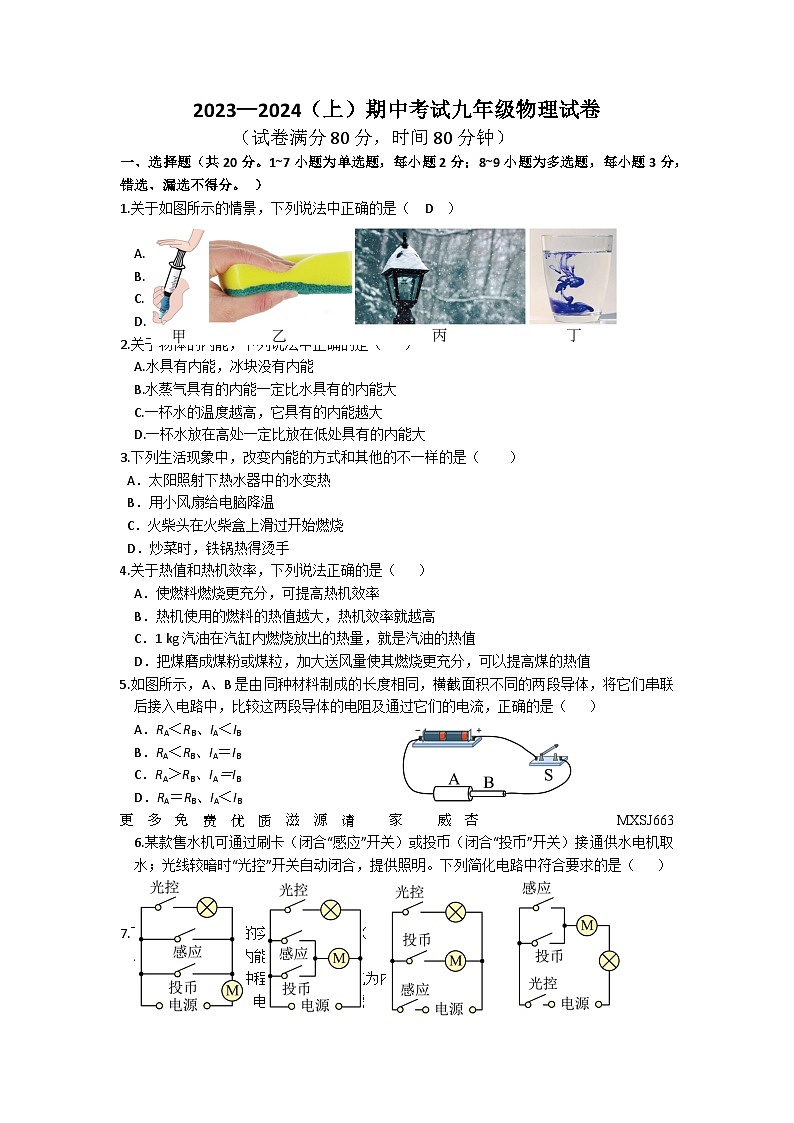

一、选择题（共20分。1~7小题为单选题，每小题2分；8~9小题为多选题，每小题3分，错选、漏选不得分。 ）
1.关于如图所示的情景，下列说法中正确的是（ D ）
A. 甲图：注射器中的液体很难被压缩，说明液体分子之间没有间隙
B. 乙图：用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C. 丙图：雪花飞扬，说明分子处在永不停息的无规则运动中
D. 丁图：做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
2.关于物体的内能，下列说法中正确的是（ ）
A.水具有内能，冰块没有内能
B.水蒸气具有的内能一定比水具有的内能大
C.一杯水的温度越高，它具有的内能越大
D.一杯水放在高处一定比放在低处具有的内能大
3.下列生活现象中，改变内能的方式和其他的不一样的是（ ）
A．太阳照射下热水器中的水变热
B．用小风扇给电脑降温
C．火柴头在火柴盒上滑过开始燃烧
D．炒菜时，铁锅热得烫手
4.关于热值和热机效率，下列说法正确的是（ ）
A．使燃料燃烧更充分，可提高热机效率
B．热机使用的燃料的热值越大，热机效率就越高
C．1 kg汽油在汽缸内燃烧放出的热量，就是汽油的热值
D．把煤磨成煤粉或煤粒，加大送风量使其燃烧更充分，可以提高煤的热值
5.如图所示，A、B是由同种材料制成的长度相同，横截面积不同的两段导体，将它们串联后接入电路中，比较这两段导体的电阻及通过它们的电流，正确的是（ ）
A．RA＜RB、IA＜IB
B．RA＜RB、IA＝IB
C．RA＞RB、IA＝IB
D．RA＝RB、IA＜IB
更多免费优质滋源请 家 威杏 MXSJ663 6.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是（ ）
A B C D
7.下列关于能量转化的实例，正确的是（ ）
A．摩擦生热时，内能转化为机械能
B．汽油机的做功冲程﹣﹣机械能转化为内能
C．给蓄电池充电，电能转化为化学能
D．电动机正常工作时，机械能转化为电能
8.小明根据下表所提供的几种物质的比热容得出以下几个结论，其中正确的是（ ）
A．不同种物质比热容一定不同
B．同种物质的比热容可能不同
C．有些“暖气”用水作工作物质，
其原因之一是因为水的比热容较大
D．质量相等的铝块和钢块升高相同
的温度，铝块吸收的热量较多
9.在如图所示的四个电路中，所有电路元件都是合格完好且规格参数都是合适的，开关均闭合后灯泡都能发光（有电流通过），且电流表、电压表都有示数的是（ ）
二、填空题（每空1分，共20分）
10.人们常用热水袋取暖，这是用___________的方式改变物体的内能；热水袋里装水是因为水具有较大的___________。
11.如图为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路中的_______，房间里的电视机与电灯在电路中是_______联的。
12.如题甲图所示，用毛皮摩擦过的橡胶棒带_______电，用这根橡胶棒去接触不带电的验电器A，A的金属箔片因________（选填“得到”或“失去”）电子而带电；再用带有绝缘柄的金属棒C把验电器A和不带电的验电器B的金属球连接起来，如题乙图所示，在连接的瞬间金属棒中电流的方向是由_________（选填“A到B”或“B到A”）。
（第11题图） （第12题图）
13.汽油机是热机的一种，如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图可以看出，此时它正处在______冲程，其能量转化情况与______（选填“乙”或“丙”）图实验相同，如果此汽油机1s做功20次，则汽油机1s完成______个冲程。
14.如图所示电路中，当开关________闭合时，Ll、L2并联；当开关S1、S3闭合时，电路会发生________，造成的后果可能是_________。
15. 如图所示电路中，闭合开关，电流表A1、A2的示数分别为0.48A，0.26A，则通过灯L1的电流是____A，流入电源负极的电流是_____A。
（第14题图） （第15题图） （第16题图）
16.如图所示为旋转式变阻器的简化图，它是通过改变导体的_______来改变电阻的大小；若将图中的B、C两个接线柱连入电路，当滑片P绕点O逆时针转动时，变阻器连入电路电阻______（选填“变大”、“变小”或“不变”）。
17.一架运-20在一次执行任务的过程中，飞行距离为4000km，消耗航空煤油的质量为50t，
若飞机飞行时受到的平均阻力的大小为2.5×105N，该过程中飞机发动机的推力做的功为___________J，发动机的效率为_______（航空煤油的热值为4×107J/kg）。若运-20换装效率为60%的新发动机后，一架运-20每飞行100km，可节约航空煤油约为___________t（保留1位小数）。
三、作图、实验与探究题（共25分）
18.（2分）请根据实物电路，在图丙的方框内画出电路图。
19.（2分）按照图甲的电路图用笔画线代替导线完成图乙中实物图的连接。
20.（6分）实验小组的同学在探究“比较不同物质吸热的情况”的实验中，加热质量相同的水和煤油，比较两种物质的吸热能力。
（1）在相同条件下用相同的电加热器分别给水和煤油加热使其升高相同的温度，通过比较_________（选填“加热后温度的高低”或“加热时间长短”）比较吸收热量的多少，从而比较水和煤油的吸热能力，这里采用科学方法主要是控制变量法和________法。
（2）根据实验数据，作出了水和煤油的温度随时间变化的图像，由图像可知，水的温度随时间变化的图像是_________（选填“a”或“b”），煤油的比热容为_________ J/(kg·℃)
[c水=4.2×103 J/(kg·℃)]。
（3）分析图象可知，水和煤油吸收相同热量时，温度升高较多的是_____；若使两者升高相同的温度，则_____吸收的热量较多。
21.（7分）某同学在探究并联电路电流规律的实验中，设计了如图甲所示的实验电路图，并连接了如图乙所示的实验电路。
（1）在图乙所示的实验电路中，电流表是______（选填“串联”或“并联”）在被测电路中的。闭合开关S，电流表测量的是对应图甲中的______（填“A“、“B”或“C”）点的电流。
（2）在图乙所示的电路中，只需移动一根导线，就可以测量另外一点的电流。请你画出一种改接的方法，在移动的导线上画“×”，并用笔画线代替导线画出导线改接的位置。经你改动后，电流表测量的是对应图甲中______（填“A”、“B”或“C“）点的电流。
（3）如表是他在实验中用两盏规格相同的灯泡得到的实验数据，IA、IB、IC分别表示通过A、B、C三点电流。他根据数据得出：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。他若想得到关于并联电路电流的普遍规律，还需进行的操作：__________________________________。
22.（3分）某小组利用如图所示电路“探究串联电路的电压规律”。
（1）在电路图中画出电压表，使其测AB间的电压。
（2）连接好电路后，闭合开关，若两灯均不亮，电压表示数为零，则电路故障可能是________。（假设故障只发生在灯L1或L2处）
（4）他们记录实验数据如表格所示，分析数据可得出结论：在串联电路中________________
_____________________。
23. （5分）在“用滑动变阻器改变电路中的电流”的实验中：
（1）请根据图甲电路图连接好图乙电路实物图。闭合开关前，滑片P移动到最_____（选填“左”或“右”）端。
（2）闭合开关S，若发现小灯泡不亮。接下来首先要：在以下步骤中最合理的是_____。
A.断开开关S，更换灯泡重新实验
B.断开开关S，增加电池节数重新实验
C.调节滑动变阻器，观察小灯泡是否发光
D.观察电流表示数是否为零，判断电路是否断路
（3）正常实验中，当滑片P向右移动，滑动变阻器连入电路的电阻_____，电流表的示数_____。（选填“变大”、“变小”或“不变”）
四、计算题（共15分）
24.（10分）某人用天然气灶烧水，在水壶中加入2L水，水的初温是20 ℃，然后将水烧开，用了0.05m3天然气，天然气的热值为3.2×107 J/m3，水的比热容c水＝4.2×103 J/(kg·℃)，ρ水＝1.0×103 kg/m3，气压为标准大气压。求：
（1）水吸收的热量；
（2）天然气完全燃烧放出的热量；
（3）天然气灶的效率η。
25.（5分）如图所示，电源电压不变。当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5 V。
(1)当S1、S2都断开时，L1、L2两端的电压分别是多少？
(2)当S1、S2都闭合时，电压表的示数是多少？几种物质的比热容 c/[ J (kg ℃)-1 ]
水 4.2×103
冰 2.1×103
酒精 2.4×103
砂石 0.92×103
煤油 2.1×103
铝 0.88×103
水银 0.14×103
钢 0.39×103
IA/A
IB/A
IC/A
0.16
0.16
0.32
实验次序
UAB/V
UBC/V
UAC/V
1
2.0
4.0
6.0
2
3.5
2.5
6.0
3
4.5
1.5
6.0
