    实验05 探究影响导体电阻大小的因素-【实验课试题】2023-2024学年九年级物理全一册教材实验大盘点

    展开
    这是一份实验05 探究影响导体电阻大小的因素-【实验课试题】2023-2024学年九年级物理全一册教材实验大盘点,文件包含实验05探究影响导体电阻大小的因素原卷版docx、实验05探究影响导体电阻大小的因素解析版docx等2份试卷配套教学资源,其中试卷共14页, 欢迎下载使用。

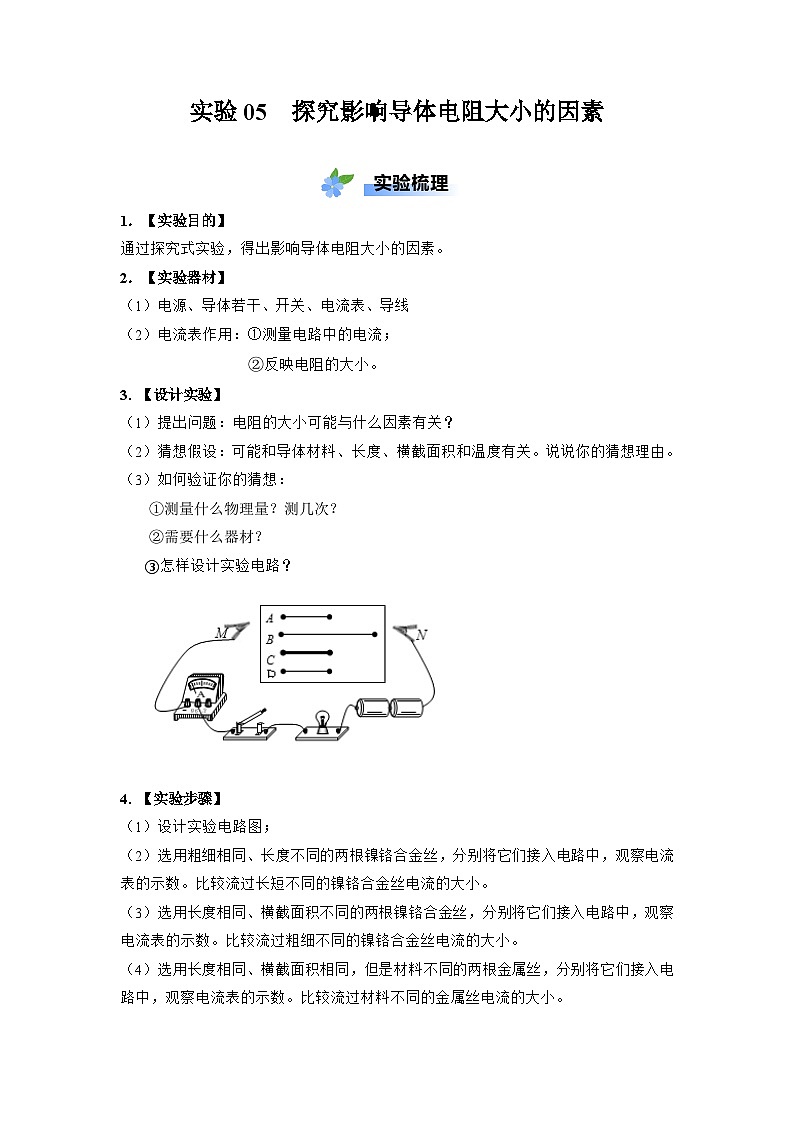

    1.【实验目的】
    通过探究式实验,得出影响导体电阻大小的因素。
    2.【实验器材】
    (1)电源、导体若干、开关、电流表、导线
    (2)电流表作用:①测量电路中的电流;
    ②反映电阻的大小。
    【设计实验】
    (1)提出问题:电阻的大小可能与什么因素有关?
    猜想假设:可能和导体材料、长度、横截面积和温度有关。说说你的猜想理由。
    如何验证你的猜想:
    ①测量什么物理量?测几次?
    ②需要什么器材?
    ③怎样设计实验电路?
    4. 【实验步骤】ᯗ
    (1)设计实验电路图;
    (2)选用粗细相同、长度不同的两根镍铬合金丝,分别将它们接入电路中,观察电流表的示数。比较流过长短不同的镍铬合金丝电流的大小。
    (3)选用长度相同、横截面积不同的两根镍铬合金丝,分别将它们接入电路中,观察电流表的示数。比较流过粗细不同的镍铬合金丝电流的大小。
    (4)选用长度相同、横截面积相同,但是材料不同的两根金属丝,分别将它们接入电路中,观察电流表的示数。比较流过材料不同的金属丝电流的大小。

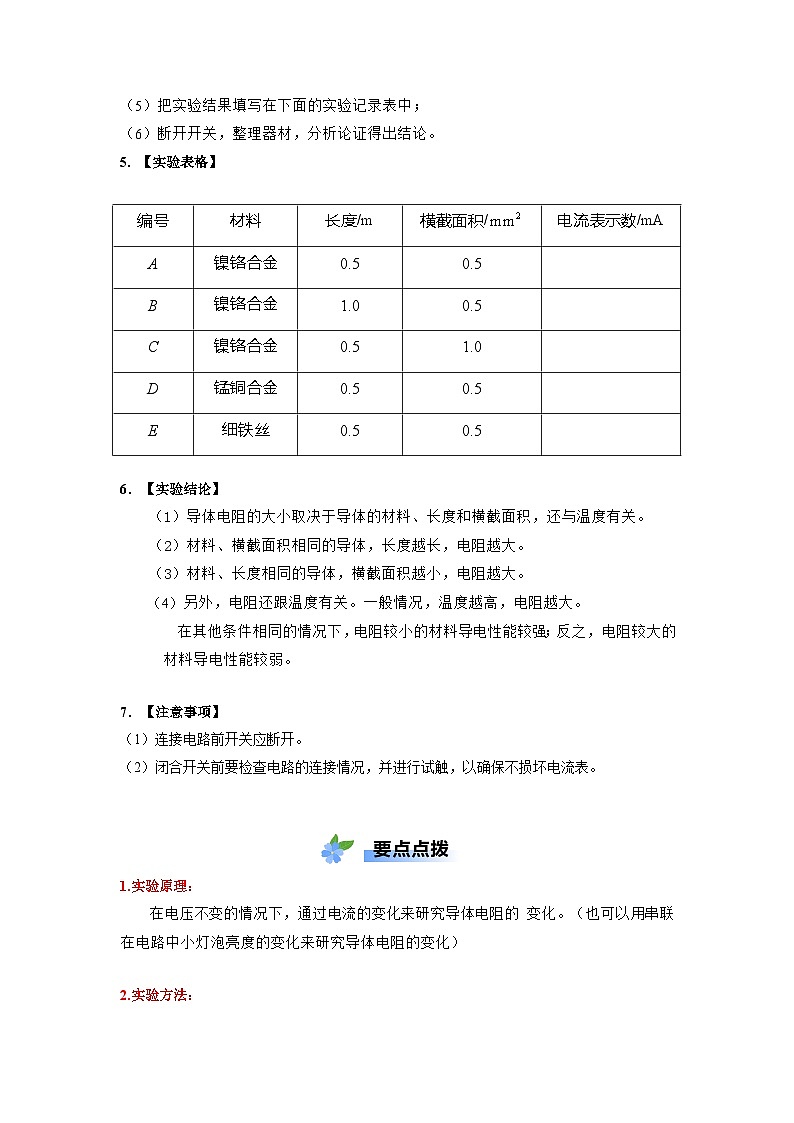

    (5)把实验结果填写在下面的实验记录表中;
    (6)断开开关,整理器材,分析论证得出结论。
    5. 【实验表格】
    6.【实验结论】
    (1)导体电阻的大小取决于导体的材料、长度和横截面积,还与温度有关。
    (2)材料、横截面积相同的导体,长度越长,电阻越大。
    (3)材料、长度相同的导体,横截面积越小,电阻越大。
    (4)另外,电阻还跟温度有关。一般情况,温度越高,电阻越大。
    在其他条件相同的情况下,电阻较小的材料导电性能较强;反之,电阻较大的材料导电性能较弱。
    7.【注意事项】
    (1)连接电路前开关应断开。
    (2)闭合开关前要检查电路的连接情况,并进行试触,以确保不损坏电流表。
    1.实验原理:
    在电压不变的情况下,通过电流的变化来研究导体电阻的 变化。(也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化)
    2.实验方法:
    (1)控制变量法:①探究导体电阻与导体材料的关系时,控制长度和横截面积均相同;
    ②探究导体电阻与导体长度的关系时,控制材料和横截面积相同相同;
    ③探究导体电阻与导体横截面积的关系时,控制材料和长度相同。
    转换法:通过比较电流表示数(或灯泡亮度)来判断导体电阻的大小。
    3.实验评估:
    (1)单纯用电流表:电路中电流过大,容易烧坏电流表。
    (2)单纯用小灯泡:小灯泡的亮度变化不易观察,实验现象不明显。
    (3)合理方案:把电流表和小灯泡串联接入电路。
    【典例1】如图所示是探究“电阻的大小与哪些因素有关”的实验装置,实验演示板上固定有实验中用到的各种导体,导体情况如表所示.
    (1)在温度一定的条件下,依次把M、N根C、G导体的两端连接,闭合开关,记下电流表示数,分析比较C、G两根导体电阻的大小,可探究导体电阻跟 ______ 的关系,其结论是: ______
    (2)类似步骤(1),依次把M、N跟 ______ 的两端连接,可探究电阻跟材料的关系;为了研究导体电阻与横截面积的关系,应选择导体D和导体 ______ 进行实验.
    (3)本实验运用了 ______ 法来探究每一个因素对电阻大小的影响.试根据你学过的物理知识再列出一个用这种方法研究的例子: ______ .
    答案:(1)长度;当材料和横截面积都相同时,导线越长,电阻越大;(2)C、F;A;(3)控制变量法;探究滑动摩擦力的大小与压力大小、接触面粗糙程度的关系.
    解析:(1)C、G的材料、横截面积都相同,长度不同,所以C、G可以探究电阻与长度的关系;其结论是:当材料和横截面积都相同时,导线越长,电阻越大;
    (2)探究电阻跟材料的关系,要控制导体的长度和横截面积相同,材料不同,所以应选择C、F导体进行实验;
    要研究电阻跟横截面积的关系,必须选取材料、长度都相同的两根导线,所以应选择A、D导体进行实验;
    (3)探究每一个因素对电阻大小的影响时运用了控制变量法;采用此方法进行探究的还有:探究滑动摩擦力的大小与压力大小、接触面粗糙程度的关系.
    【典例2】“探究影响导体电阻大小的因素”的实验装置如图所示,在实验中使用四根电阻丝,其材料规格如下表所示。
    (1)实验中通过观察___________比较电阻丝电阻的大小。
    (2)实验中采用的研究方法是___________和转换法。
    (3)分别将编号为___________的电阻丝接入电路进行实验,可得出结论:导体的电阻大小与导体的材料有关。
    (4)分别将编号为B、C的电阻丝接入电路进行实验,可得出结论:导体的电阻大小与导体的___________有关。
    (5)分别将编号为C、D的电阻丝接入电路进行实验,其得到的实验结论被实际应用到了___________的工作原理中。
    A.电压表B.电流表C.滑动变阻器
    (6)实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显,可用___________代替小灯泡完成实验。
    答案:(1)小灯泡亮度(或“小灯泡的亮暗程度”)(2)控制变量法(3)A、B(4)横截面积(5)C(或“滑动变阻器”)(6)电流表
    解析:(1)在实验中,电阻的大小是通过观察灯泡的亮度来体现的,灯泡的亮度越暗,说明电阻越大。
    (2)导体电阻的大小与导体的材料、长度、横截面积及温度有关,因此要研究电阻大小与每一个因素的具体关系时,要用到控制变量法;通过观察灯泡的亮度来体现电阻的大小,这是用到转换法,故本实验中采用的研究方法有控制变量法和转换法。
    (3)电阻大小若不考虑温度的前提下,要研究导体的电阻大小与导体的材料有关,就要使导体的长度和横截面积保持不变,故选用编号A、B。
    (4)编号B、C两根电阻丝,材料、长度都相同,横截面积不同,将电阻丝分别接入电路中,灯泡的发光情况不同,故可以得出结论:导体的电阻大小与导体的横截面积有关。
    (5)编号C、D两根电阻丝,材料、横截面积都相同,长度不同,把他们分别接入电路中,灯泡的发光情况不同,且编号D的电阻丝比编号C的电阻丝,灯泡发光情况要暗,相当于改变电阻丝接入电路中的长度来改变接入电路中电阻的大小,与滑动变阻器的工作原理相同,故AB不符合题意,C符合题意。故选C。
    (6)更换电阻丝后,小灯泡的亮度不明显,说明电阻丝的电阻太大,流过小灯泡的电流太小,为了完成实验可以用电流表代替小灯泡。通过观察电流表示数的大小,来判断接入电路中电阻丝阻值的大小。
    【对点1】 小明利用如图所示的装置探究导体的电阻与哪些因素有关。实验板上固定着四根金属丝a、b、c、d,它们的材料、长度和横截面直径如表中所示,不考虑温度对电阻的影响。
    (1)该实验中,通过观察_______来比较导体电阻的大小。实验中把不同的电阻丝分别接入电路,闭合开关后记录对应的电流表的示数,电流表的示数越大则反映出所接入的电阻丝的阻值越______(选填“大”或“小”)。
    (2)利用金属丝______和______(填写材料序号),能探究导体的电阻大小与导体的材料是否有关。
    (3)依次把M、N跟b和c的两端连接,闭合开关,记下电流表的示数,分析比较这两根金属丝电阻的大小,能得出导体的电阻大小与______有关。
    (4)依次把M、N跟a和d的两端连接,闭合开关,记下电流表的示数,分析比较这两根金属丝电阻的大小。小明所探究的问题是:______?
    答案:(1)电流表的示数;小(2)a;b(3)横截面积(4)导体的电阻大小与导体的长度是否有关
    解析:(1)电阻是导体对电流的阻碍作用,电阻越大,对电流的阻碍作用越大,电流越小,该实验中,通过观察电流表的示数来比较导体电阻的大小,电流表的示数越大则反映出所接入的电阻丝的阻值越小,这里用到了转换法。
    (2)探究导体电阻大小与导体的材料的关系,应控制导体的长度、横截面积相同,故应选择金属丝ab。
    (3)b和c导体的材料相同,长度相同,横截面积不同,电阻不同,可知导体的电阻大小与横截面积有关。
    (4)a和d导体的材料相同,横截面积相同,长度不同,电阻不同,可知导体的电阻大小与长度有关。
    【对点2】在“探究导体的电阻跟哪些因素有关”的实验中:小敏、小亮为探究活动准备了四根材料、长度、粗细如图甲所示的电阻线,他们已经完成了图乙的部分实物连接(点E、F待接入电阻线)。
    (1)小亮要探究导体电阻与长度的关系时,应该选用___________两条导线(填导线的代号字母)分别接入E、F间进行对比,用到的科学方法是___________;
    (2)小敏将图丙的热敏电阻连接在图乙所示的电路中E、F间,先后将热敏电阻放在冷水和热水中进行实验,则小敏的实验探究的是___________对导体电阻的影响。
    答案:(1)a、c;控制变量法(2)温度
    解析:(1)探究导体电阻与长度的关系时,除导体的长度不同外,其他变量都应该控制相同,这运用了控制变量法,所以要选择材料和横截面积都相同的电阻丝,故选a、c两条导线。
    (2)将热敏电阻分别放在冷水和热水中进行实验,除温度不同外,其他变量都相同,所以探究的是温度对导体电阻的影响。
    1.(黑龙江 绥化)在“探究影响电阻大小的因素”的实验中,某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证.实验中使用4根电阻丝,其规格、材料如下表所示.
    (1)实验中通过观察 来比较电阻的大小,此过程用到的研究方法是_________
    (2)分别将C、D两根合金丝接入电路,可初步探究出的结论是:

    (3)分别将 (填编号)两根合金丝接入电路,可初步探究出的结论是:导体的材料、长度相同时,横截面积越小,电阻越大。
    答案:(1)电流表示数大小;转换法;
    (2)导体的材料、横截面积(粗细)相同(一定)时,长度越长(越短),电阻越大(越小);
    (3)B、C。
    编号
    材料
    长度/m
    横截面积/
    电流表示数/mA
    A
    镍铬合金
    0.5
    0.5
    B
    镍铬合金
    1.0
    0.5
    C
    镍铬合金
    0.5
    1.0
    D
    锰铜合金
    0.5
    0.5
    E
    细铁丝
    0.5
    0.5
    导体代号
    A
    B
    C
    D
    E
    F
    G
    长度(m)
    1.0
    0.5
    1.5
    1.0
    1.2
    1.5
    0.5
    横截面积()
    3.2
    0.8
    1.2
    0.8
    1.2
    1.2
    1.2
    材料
    锰铜

    镍铬丝
    锰铜

    锰铜
    镍铬丝
    编号
    材料
    长度/m
    横截面积/
    灯泡亮度
    A
    锰铜合金
    0.5
    0.8

    B
    镍铬合金
    0.5
    0.8
    较亮
    C
    镍铬合金
    0.5
    0.4
    较暗
    D
    镍铬合金
    1.0
    0.4

    序号
    材料
    长度/m
    横截面积
    a
    锰铜合金
    1.0
    0.8
    b
    镍铬合金
    1.0
    0.8
    c
    镍铬合金
    1.0
    1.2
    d
    锰铜合金
    0.5
    0.8
    编号
    材料
    长度/m
    横截面积/
    电流表示数/A
    A
    锰铜合金
    0.5
    0.8
    0.40
    B
    镍铬合金
    0.5
    0.8
    0.32
    C
    镍铬合金
    0.5
    0.4
    0.16
    D
    镍铬合金
    1.0
    0.4
    0.08
