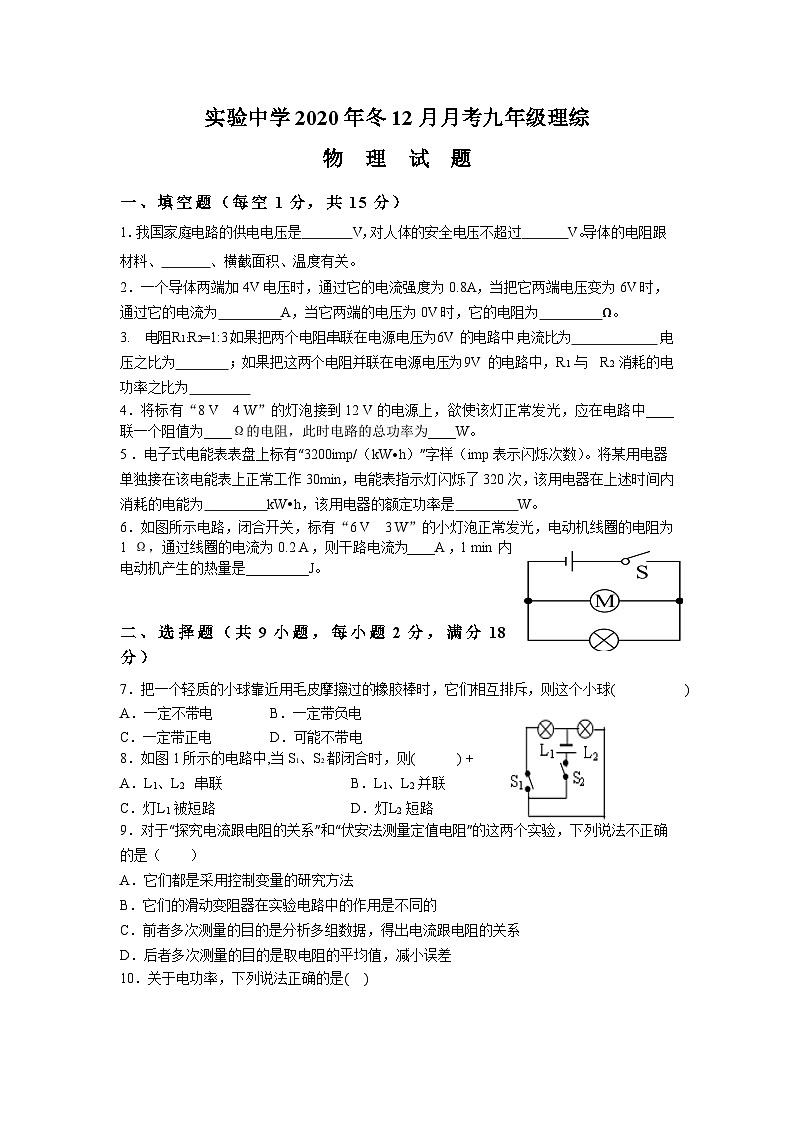

河南省焦作市温县实验中学2022-2023学年九年级上学期12月月考物理试卷

这是一份河南省焦作市温县实验中学2022-2023学年九年级上学期12月月考物理试卷，共5页。试卷主要包含了填空题，选择题，实验与探究，综合与应用等内容，欢迎下载使用。

一、填空题（每空1分，共15分）
1．我国家庭电路的供电电压是 V，对人体的安全电压不超过 V。导体的电阻跟材料、 、横截面积、温度有关。
2．一个导体两端加4V电压时，通过它的电流强度为0.8A，当把它两端电压变为6V时，通过它的电流为 A，当它两端的电压为0V时，它的电阻为 Ω。
3. 电阻 R1:R2=1:3，如果把两个电阻串联在电源电压为 6V 的电路中，电流比为 ，电压之比为 ；如果把这两个电阻并联在电源电压为 9V 的电路中，R1 与R2 消耗的电功率之比为
4．将标有“8 V 4 W”的灯泡接到12 V的电源上，欲使该灯正常发光，应在电路中____联一个阻值为____Ω的电阻，此时电路的总功率为____W。
5 ．电子式电能表表盘上标有“3200imp/（kW•h）”字样（imp表示闪烁次数）。将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为 kW•h，该用电器的额定功率是 W。
6．如图所示电路，闭合开关，标有“6 V 3 W”的小灯泡正常发光，电动机线圈的电阻为1 Ω，通过线圈的电流为0.2 A，则干路电流为____A，1 min内电动机产生的热量是_________J。
二、选择题（共9小题，每小题2分，满分18分）
7．把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球()
A．一定不带电B．一定带负电
C．一定带正电D．可能不带电
8．如图1所示的电路中,当S1、S2都闭合时，则( ) +
A．L1、L2 串联B．L1、L2 并联
C．灯 L1 被短路D．灯 L2 短路
9．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（ ）
A．它们都是采用控制变量的研究方法
B．它们的滑动变阻器在实验电路中的作用是不同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差

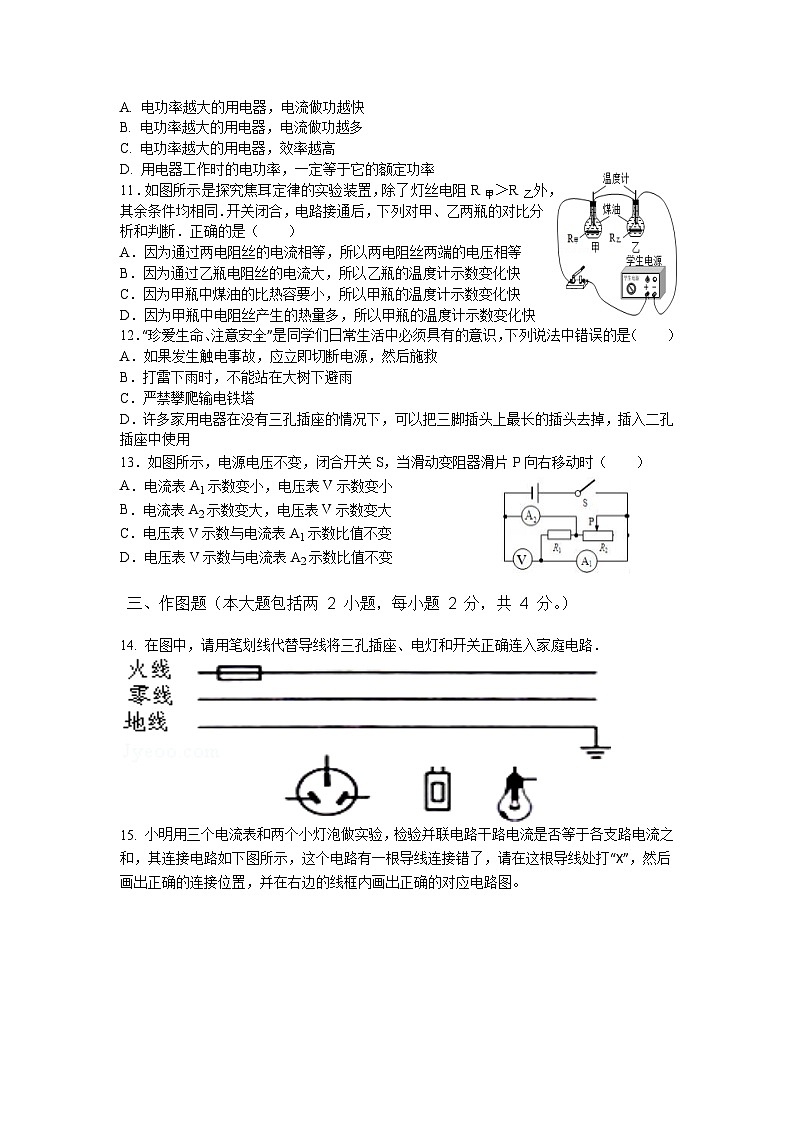

10．关于电功率，下列说法正确的是( )
A. 电功率越大的用电器，电流做功越快
B. 电功率越大的用电器，电流做功越多
C. 电功率越大的用电器，效率越高
D. 用电器工作时的电功率，一定等于它的额定功率
11．如图所示是探究焦耳定律的实验装置，除了灯丝电阻R甲＞R乙外，其余条件均相同．开关闭合，电路接通后，下列对甲、乙两瓶的对比分析和判断．正确的是（ ）
A．因为通过两电阻丝的电流相等，所以两电阻丝两端的电压相等
B．因为通过乙瓶电阻丝的电流大，所以乙瓶的温度计示数变化快
C．因为甲瓶中煤油的比热容要小，所以甲瓶的温度计示数变化快
D．因为甲瓶中电阻丝产生的热量多，所以甲瓶的温度计示数变化快
12．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列说法中错误的是（ ）
A．如果发生触电事故，应立即切断电源，然后施救
B．打雷下雨时，不能站在大树下避雨
C．严禁攀爬输电铁塔
D．许多家用电器在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用
13．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
作图题（本大题包括两 2 小题，每小题 2 分，共 4 分。）
在图中，请用笔划线代替导线将三孔插座、电灯和开关正确连入家庭电路．
小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接电路如下图所示，这个电路有一根导线连接错了，请在这根导线处打“X”，然后画出正确的连接位置，并在右边的线框内画出正确的对应电路图。
四、实验与探究（13题7分，14题9分，共16分）
16、在探究“电流与电阻的关系”实验中，
（1）连接电路时，开关应当 。
（2）小新将实物连接成如图25所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
（3）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图所示，为_________A，则R的阻值为_____________Ω。
（4）换上10Ω的电阻后，闭合开关，电压表示数将__________（选填“变大”或“变小”），此时应将滑片P向________(选填“A"或“B”)端移动，使电阻两端电压为_______V。


17．在“测量小灯泡电功率”的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V，电阻约为10 Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2）闭合开关前，滑动变阻器的滑片P应位于________（选填“A”或“B”）端。
（3）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是________________。（写出一种即可）
（4）排除故障后，小明闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为______V，则此时灯泡的实际功率________（选填“大于”“小于”或“等于”）额定功率。
（5）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I－U图象（如图所示），根据图象，可计算出小灯泡的额定功率是________W。
（6）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐________（选填“增大”“减小”或“不变”），造成这一现象的原因可能是________________________。
五、综合与应用（18题8分，19题9分，共17分）
18．如图所示，电源电压恒定，R1=30Ω，R2=60Ω。当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A。求：
电源电压；
当开关S3断开，S1、S2都闭合时，电流表的示数。
19．如图甲所示是家用保温式电饭锅，如图乙所示是该电饭锅的电路原理图，S是手动、温控一体开关必须用外力按下才能闭合，但当锅底温度达到103℃ 以上时，会自动弹起、断开进入保温状态。已知R2=202Ω，电饭锅的额定加热功率为1210W。
(1)开关S断开时，电饭锅处于_______(选“加热”或“保温”)状态。
(2)当电饭锅处于正常加热状态时，电路中的电流是多大？
(3)当电饭锅处于保温状态时，保温功率是多大？
