山东省聊城 2023届高三物理一轮复习学案+51电学实验提高

这是一份山东省聊城 2023届高三物理一轮复习学案+51电学实验提高，共20页。学案主要包含了课堂练习，巩固练习等内容，欢迎下载使用。

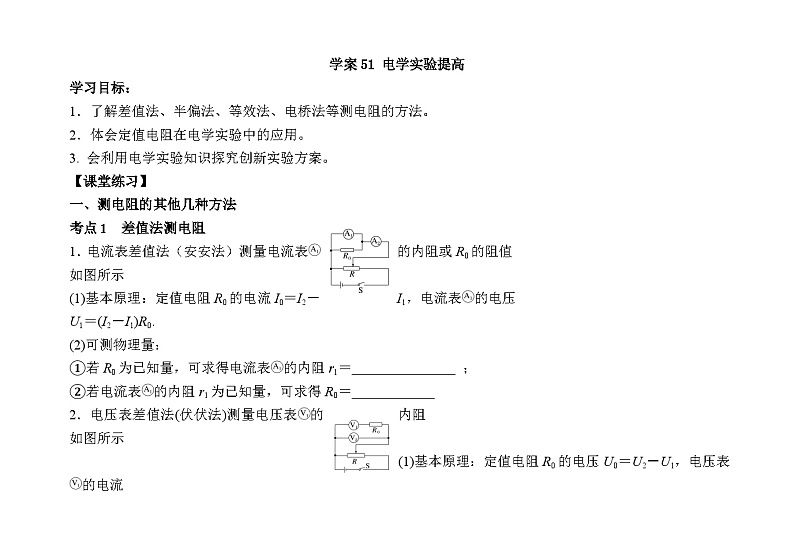

1．了解差值法、半偏法、等效法、电桥法等测电阻的方法。
2．体会定值电阻在电学实验中的应用。
3. 会利用电学实验知识探究创新实验方案。
【课堂练习】
一、测电阻的其他几种方法
考点1 差值法测电阻
电流表差值法（安安法）测量电流表的内阻或R0的阻值
如图所示
(1)基本原理：定值电阻R0的电流I0＝I2－I1，电流表的电压
U1＝(I2－I1)R0.
(2)可测物理量：
①若R0为已知量，可求得电流表的内阻r1＝ ；
②若电流表的内阻r1为已知量，可求得R0＝
电压表差值法(伏伏法)测量电压表的内阻
如图所示

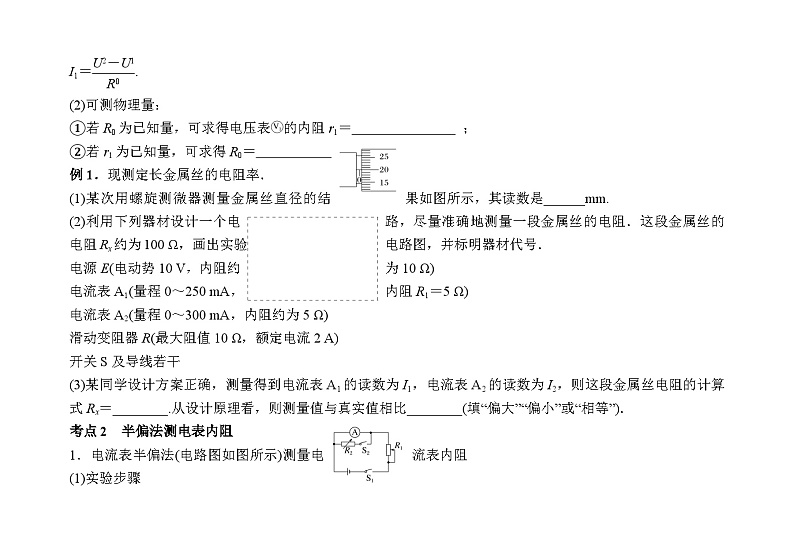

(1)基本原理：定值电阻R0的电压U0＝U2－U1，电压表的电流
I1＝eq \f(U2－U1,R0).
(2)可测物理量：
①若R0为已知量，可求得电压表的内阻r1＝ ；
②若r1为已知量，可求得R0＝
例1．现测定长金属丝的电阻率．
(1)某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______mm.
(2)利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻．这段金属丝的电阻Rx约为100 Ω，画出实验电路图，并标明器材代号．
电源E(电动势10 V，内阻约为10 Ω)
电流表A1(量程0～250 mA，内阻R1＝5 Ω)
电流表A2(量程0～300 mA，内阻约为5 Ω)
滑动变阻器R(最大阻值10 Ω，额定电流2 A)
开关S及导线若干
(3)某同学设计方案正确，测量得到电流表A1的读数为I1，电流表A2的读数为I2，则这段金属丝电阻的计算式Rx＝________.从设计原理看，则测量值与真实值相比________(填“偏大”“偏小”或“相等”)．
考点2 半偏法测电表内阻

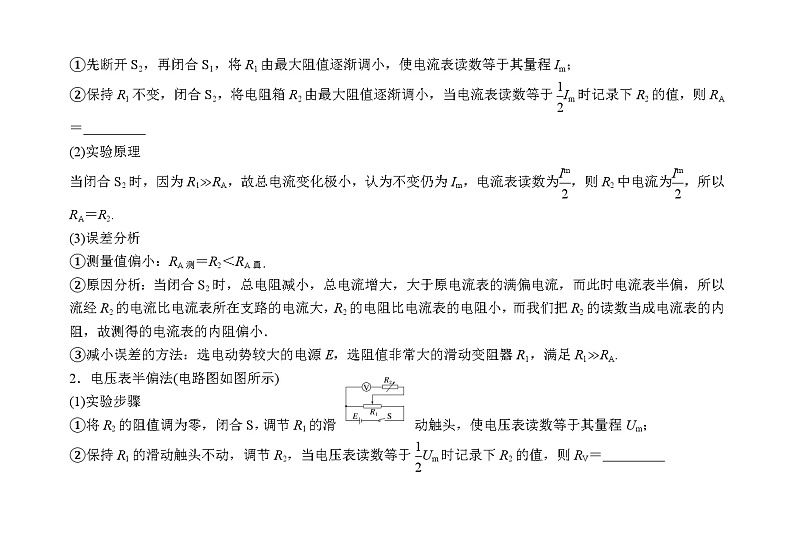

1．电流表半偏法(电路图如图所示)测量电流表内阻
(1)实验步骤
①先断开S2，再闭合S1，将R1由最大阻值逐渐调小，使电流表读数等于其量程Im；
②保持R1不变，闭合S2，将电阻箱R2由最大阻值逐渐调小，当电流表读数等于eq \f(1,2)Im时记录下R2的值，则RA＝
(2)实验原理
当闭合S2时，因为R1≫RA，故总电流变化极小，认为不变仍为Im，电流表读数为eq \f(Im,2)，则R2中电流为eq \f(Im,2)，所以RA＝R2.
(3)误差分析
①测量值偏小：RA测＝R2＜RA真．
②原因分析：当闭合S2时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R2的电流比电流表所在支路的电流大，R2的电阻比电流表的电阻小，而我们把R2的读数当成电流表的内阻，故测得的电流表的内阻偏小．
③减小误差的方法：选电动势较大的电源E，选阻值非常大的滑动变阻器R1，满足R1≫RA.
2．电压表半偏法(电路图如图所示)
(1)实验步骤
①将R2的阻值调为零，闭合S，调节R1的滑动触头，使电压表读数等于其量程Um；
②保持R1的滑动触头不动，调节R2，当电压表读数等于eq \f(1,2)Um时记录下R2的值，则RV＝
(2)实验原理：RV≫R1，R2接入电路时可认为电压表和R2两端的总电压不变，仍为Um，当电压表示数调为eq \f(Um,2)时，R2两端电压也为eq \f(Um,2)，则二者电阻相等，即RV＝R2.
(3)误差分析
①测量值偏大：RV测＝R2>RV真．
②原因分析：当R2的阻值由零逐渐增大时，R2与电压表两端的总电压也将逐渐增大，因此电压表读数等于eq \f(1,2)Um时，R2两端的电压将大于eq \f(1,2)Um，使R2>RV，从而造成RV的测量值偏大．显然电压表半偏法适用于测量内阻较大的电压表的电阻．
③减小误差的方法：选电动势较大的电源E，选阻值较小的滑动变阻器R1，满足R1≪RV.
例2．可选用器材：
①电阻箱甲，最大阻值为99 999.9 Ω；
②电阻箱乙，最大阻值为2 kΩ；
③电源E，电动势约为6 V，内阻不计；
另外有开关2个，导线若干，量程为1 mA的电流表．
现采用如图所示的电路图测电流表的内阻rg.
(1)实验步骤的顺序为________；
①合上S1，调节R，使表A满偏
②合上S2，调节R1，使表A半偏，则rg＝R1
③断开S1、S2，将R调到最大
(2)可变电阻R1应选择①、②中的________(填“①”或“②”)．为使结果尽可能准确，可变电阻R应选________(填“①”或“②”)．
(3)认为内阻rg＝R1，此结果与rg的真实值相比________(填“偏大”“偏小”或“相等”)．
考点3 等效替代法测电阻
如图所示，先让待测电阻串联后接到电动势恒定的电源上，调节R2，使电表指针指在适当位置读出电表示数；然后将电阻箱串联后接到同一电源上，保持R2阻值不变，调节电阻箱的阻值，使电表的读数仍为原来记录读数，则电阻箱的读数即等于待测电阻的阻值．
考点4 电桥法测电阻
(1)操作：如图甲所示，实验中调节电阻箱R3，使灵敏电流计G的示数为0.
(2)原理：当IG＝0时，有UAB＝0，则UR1＝UR3，UR2＝URx；电路可以等效为如图乙所示．
根据欧姆定律有eq \f(UR1,R1)＝eq \f(UR2,R2)，eq \f(UR1,R3)＝eq \f(UR2,Rx)，由以上两式解得R1Rx＝R2R3或eq \f(R1,R2)＝eq \f(R3,Rx)，这就是电桥平衡的条件，由该平衡条件可求出被测电阻Rx的阻值．
例3．有人设计了如图所示的实验方案。其中Rx是待测电阻，R是电阻箱，R1、R2是已知阻值的定值电阻。合上开关S，灵敏电流计的指针偏转，将R调至阻值为R0时，灵敏电流计的示数为零。由此可计算出待测电阻Rx=_____。（用R1、R2、R0表示）
二、定值电阻在电学实验中的应用
定值电阻在电路中的主要作用
(1)保护作用：保护电表，保护电源．
(2)测量作用：已知电压的定值电阻相当于电流表，已知电流的定值电阻相当于电压表，主要有如图所示两种情况：
图甲中流过电压表V2的电流：I2＝eq \f(U1－U2,R)；
图乙中电流表A2两端的电压U2＝(I1－I2)R；
(3)扩大作用：测量电路中用来扩大电表量程；当待测电阻过小时，可串联定值电阻用来扩大待测量．
例4．现要用如图甲所示的电路图来测量某一电压表V的内阻．给定的器材有：待测电压表V(量程2 V，内阻约为4 kΩ)；电流表A(量程1.2 mA，内阻约500 Ω)；直流电源E(电动势约2.4 V，内阻不计)；滑动变阻器R0(最大阻值20 Ω)；定值电阻R(3个：阻值分别为2 kΩ、20 kΩ、200 kΩ)；开关S及导线若干．要求测量时两电表指针偏转均超过其量程的一半．
(1)定值电阻R应该选用的电阻阻值为________ kΩ；
(2)根据图甲的测量电路原理图，用笔画线代替导线，在图乙所给的实物图上连线；
(3)根据图甲的测量电路原理图，开关S闭合前，滑动变阻器的滑动端应滑动到最________端(选填“左”或“右”)；
(4)电路接通后，把滑动变阻器的滑动端滑动到某一位置，若此时电压表读数为U，电流表读数为I，则电压表内阻RV＝________.
【巩固练习】
1．某同学采用如图甲所示电路测量定值电阻的阻值，实验器材如下：
电压表V1(量程0～3 V，内阻r1＝3.0 kΩ)；
电压表V2(量程0～5 V，内阻r2＝5.0 kΩ)；
滑动变阻器R；
待测定值电阻Rx；
电源E(电动势6.0 V，内阻不计)；
开关和导线若干．
操作步骤如下：
(1)闭合开关前，将滑动变阻器滑片置于________(选填“左端”“中间”或“右端”)．
(2)调节滑动变阻器，两电压表V1、V2读数分别为U1、U2，并读取多组数据，在坐标纸上描点、连线如图乙所示．当电压表V1示数为3 V时，通过电阻Rx的电流大小为________ A；依据图像数据可以得出Rx的阻值为________ Ω.(保留三位有效数字)
(3)若电压表V1实际电阻小于3.0 kΩ，则电阻Rx的测量值与真实值相比________(选填“偏大”“偏小”或“相等”)．
2．热敏电阻是传感器中经常使用的元件，某学习小组要探究一热敏电阻的阻值随温度变化的规律．可供选择的器材有：
待测热敏电阻RT(实验温度范围内，阻值约几百欧到几千欧)；
电源E(电动势1.5 V，内阻r约为0.5 Ω)；
电阻箱R(阻值范围0～9 999.99 Ω)；
滑动变阻器R1(最大阻值20 Ω)；
滑动变阻器R2(最大阻值2 000 Ω)；
微安表(量程100 μA，内阻等于2 500 Ω)；
开关两个，温控装置一套，导线若干．
同学们设计了如图甲所示的测量电路，主要实验步骤如下：
①按图示连接电路；
②闭合S1、S2，调节滑动变阻器滑片P的位置，使微安表指针满偏；
③保持滑动变阻器滑片P的位置不变，断开S2，调节电阻箱，使微安表指针半偏；
④记录此时的温度和电阻箱的阻值．
回答下列问题：
(1)为了更准确地测量热敏电阻的阻值，滑动变阻器应选用________(填“R1”或“R2”)．
(2)请用笔画线代替导线，在图乙中将实物图(不含温控装置)连接成完整电路．
(3)某温度下微安表半偏时，电阻箱的读数为6 000.00 Ω，该温度下热敏电阻的测量值为________ Ω(结果保留到个位)，该测量值________(填“大于”或“小于”)真实值．
(4)多次实验后，学习小组绘制了如图丙所示的图像．由图像可知，该热敏电阻的阻值随温度的升高逐渐________(填“增大”或“减小”)．
3．某同学利用图a所示电路测量量程为2.5 V 的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99 999.9 Ω)，滑动变阻器R1(最大阻值50 Ω)，滑动变阻器R2(最大阻值5 kΩ)，直流电源E(电动势3 V)，开关1个，导线若干．
实验步骤如下：
①按电路原理图a连接线路；
②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；
③调节滑动变阻器，使电压表满偏；
④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值．
回答下列问题：
(1)实验中应选择滑动变阻器________(填“R1”或“R2”)．
(2)根据图a所示电路将图b中实物图连线．
(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为________Ω(结果保留到个位)．
(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．
A．100 μA B．250 μA
C．500 μA D．1 mA
4．如图所示的实验电路可以用来测量电阻，可供选用的实验器材如下：
A．待测电阻Rx(阻值约为55 Ω)
B．定值电阻R0(阻值为16 Ω)
C．电压表V1(0～3 V，内阻很大，可看成理想电压表)
D．电压表V2(0～15 V，内阻很大，可看成理想电压表)
E．滑动变阻器R1(5 Ω，2 A)
F．滑动变阻器R2(50 Ω，2 A)
G．蓄电池(电动势4.0 V，内阻忽略不计)
H．单刀双掷开关、导线等
(1)要完成本实验且较准确进行测量，电压表应该选用________，滑动变阻器应该选用________．(填器材前面的序号)
(2)实验步骤如下：
①按照电路图连接实验器材，单刀双掷开关空置，把滑动变阻器触头滑到最左端．
②将单刀双掷开关掷于“1”，调节滑动变阻器触头，使得电压表读数为2.8 V
③将单刀双掷开关掷于“2”，________(填“向左滑动”“向右滑动”或“不再滑动”)滑动变阻器触头，观察并记录电压表读数为1.6 V.
(3)根据实验数据，被测电阻的测量值Rx＝________ Ω.
(4)由于蓄电池内阻r的存在，Rx测量值将________真实值(填“大于”“小于”或“等于”)．
5．某同学利用如图(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2 500 Ω)的内阻．可使用的器材有：两个滑动变阻器R1、R2(其中一个阻值为20 Ω，另一个阻值为2 000 Ω)；电阻箱Rz(最大阻值为99 999.9 Ω)；电源E(电动势约为1.5 V)；单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片．

(1)按原理图(a)将图(b)中的实物连线．
(2)完成下列填空：
①R1的阻值为________ Ω(填“20”或“2 000”)．
②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中滑动变阻器的________端(填“左”或“右”)对应的位置；将R2的滑片D置于中间位置附近．
③将电阻箱Rz的阻值置于2 500.0 Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置，最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势________(填“相等”或“不相等”)．
④将电阻箱Rz和微安表位置对调，其他条件保持不变，发现将Rz的阻值置于2 601.0 Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为______Ω(结果保留到个位)．
(3)写出一条提高测量微安表内阻精度的建议：________________________________
________________________________________________________________________
学案51 电学实验提高答案
例1．答案 (1)0.200(0.196～0.204均可)
(2)如图所示
(3)eq \f(I1R1,I2－I1) 相等
解析 (1)由螺旋测微器的读数规则可知，该金属丝的直径应为
0 mm＋20.0×0.01 mm＝0.200 mm；
(2)对提供的实验器材分析可知，滑动变阻器的总电阻比待测电阻的阻值小得多，因此滑动变阻器应采用分压式接法，由于没有提供电压表，因此可以用内阻已知的电流表充当电压表，即将A1作为电压表，由于A1的内阻已知，因此A2应采用外接法；
(3)由电路图可知，Rx＝eq \f(I1R1,I2－I1)；由于A1的内阻已知，因此该实验不存在系统误差，因此测量值与真实值相等．
例2．答案 (1)③①② (2)② ① (3)偏小
解析 (1)半偏法测电流表内阻的步骤为：③断开S1、S2，将R调到最大；①合上S1，调节R，使表A满偏；②合上S2，调节R1，使表A半偏，则rg＝R1.
(2)此实验为半偏法测电流表内阻rg，由半偏法原理可知，当S2闭合后，干路电流应恒定，由闭合电路欧姆定律I＝eq \f(E,R＋R并)知，当R≫R并时，才能尽可能减小R1并入电路后的影响，所以R应选①，R1选②.
(3)闭合S2，由于并联上R1，干路电流略增大些，电流表电流为eq \f(1,2)Ig，R1上电流略大于eq \f(1,2)Ig，则R1的电阻略小于rg，即测量值小于真实值．
例3．
例4．答案 (1)2 (2)见解析 (3)左 (4)eq \f(RU,RI－U)
解析 (1)假设电压表示数为1 V，由题意可得
eq \f(1 V,4 kΩ)＋eq \f(1 V,R)>0.6 mA，解得R<2.86 kΩ
故电阻R应该选用的阻值为2 kΩ.
(2)实物图如图所示
(3)为避免电流表、电压表在开关S闭合时示数超出量程，闭合开关S前，滑动变阻器的滑动端应滑动到最左端．
(4)据部分电路欧姆定律可得，电压表内阻为RV＝eq \f(U,I－\f(U,R))＝eq \f(RU,RI－U).
【巩固练习】
1．答案 (1)左端 (2)1.00×10－3 1.82×103(1.79×103～1.86×103均对) (3)偏大
解析 (1)闭合开关前，将滑动变阻器滑片置于左端；
(2)当电压表V1示数为3 V时，通过电阻Rx的电流大小为I＝eq \f(U1,r1)＝1.00×10－3 A，据实验电路图，则有Rx＝eq \f(U2－U1,\f(U1,r1))，变形得U2＝eq \f(Rx＋r1,r1)U1，根据U2－U1图像可得斜率k＝eq \f(4.82－1.61,3.00－1.00)＝1.605，则有1.605＝eq \f(Rx＋r1,r1)，代入r1＝3.0 kΩ，解得Rx≈1.82×103 Ω；
(3)若电压表V1实际电阻小于3.0 kΩ，则电阻Rx的测量值与真实值相比偏大．
2．答案 (1)R1 (2)见解析图 (3)3 500 大于 (4)减小
解析 (1)用半偏法测量热敏电阻的阻值，尽可能让该电路的电压在S2闭合前、后保持不变，由于该支路与滑动变阻器前半部分并联，滑动变阻器的阻值越小，S2闭合前、后该部分电阻变化越小，从而电压的值变化越小，故滑动变阻器应选R1.
(2)电路连接图如图所示
(3)微安表半偏时，该支路的总电阻为原来的2倍，即RT＋RμA＝6 000 Ω
可得RT＝3 500 Ω
当断开S2，微安表半偏时，由于该支路的电阻增加，电压略有升高，根据欧姆定律，总电阻比原来的2倍略大，也就是电阻箱的阻值略大于热敏电阻与微安表的总电阻，而认为电阻箱的阻值等于热敏电阻与微安表的总电阻，因此热敏电阻的测量值比真实值偏大．
(4)由于是ln RT－eq \f(1,T)图像，当温度T升高时，eq \f(1,T)减小，从题图丙中可以看出ln RT减小，从而RT减小，因此热敏电阻的阻值随温度的升高逐渐减小．
3．答案 (1)R1 (2)见解析图 (3)2 520 (4)D
解析 (1)本实验测电压表的内阻，实验中电压表示数变化不大，则接入电阻箱后电路的总电阻变化不大，故需要滑动变阻器的最大阻值较小，故选R1可减小实验误差．
(2)滑动变阻器为分压式接法，实物图连线如图所示．
(3)电压表和电阻箱串联，两端电压分别为2.00 V和0.50 V，则RV＝4R＝2 520 Ω.
(4)电压表的满偏电流Ig＝eq \f(U,RV)＝eq \f(2.5,2 520) A≈1 mA，故选项D正确．
4．答案 (1)C F (2)不再滑动 (3)56 (4)等于
解析 (1)由于电动势为4.0 V,15 V量程的电压表量程太大，因此选用量程为3 V的电压表；最大阻值为5 Ω的滑动变阻器会使得被测电阻两端的电压超过3 V的电压表量程，因此不能选用，只能选用最大阻值为50 Ω的滑动变阻器．
(2)根据实验原理，滑动变阻器的阻值R是不能改变的，否则就不能解出Rx的值．
(3)根据闭合电路的欧姆定律，单刀双掷开关掷于“1”的位置时
eq \f(Ux,Rx)＝eq \f(E－Ux,R)
即eq \f(R,Rx)＝eq \f(3,7)
单刀双掷开关掷于“2”的位置时
eq \f(U0,R0)＝eq \f(E－U0,R)
即eq \f(R0,R)＝eq \f(2,3)
联立解得Rx＝56 Ω
(4)蓄电池的内电阻r与滑动变阻器电阻可当作一个整体，则r的存在不影响Rx的值．
5．答案 (1)见解析图
(2)①20 ②左 ③相等 ④2 550
(3)调节R1上的分压，尽可能使微安表接近满量程
解析 (1)实物连线如图所示：
(2)①滑动变阻器R1采用分压式接法，为了方便调节要选择阻值较小的滑动变阻器；
②为了保护微安表，开始时将R1的滑片C滑到滑动变阻器的左端对应的位置；
③将电阻箱Rz的阻值置于2 500.0 Ω，接通S1；将R1的滑片置于适当位置，再反复调节R2的滑片D的位置；最终使得接通S2前后，微安表的示数保持不变，这说明S2接通后在BD中无电流流过，可知B与D所在位置的电势相等；
④设滑片D两侧电阻分别为R21和R22，由B与D所在位置的电势相等可知，eq \f(Rz1,R21)＝eq \f(RμA,R22)；同理，当Rz和微安表对调时，仍有eq \f(RμA,R21)＝eq \f(Rz2,R22)；联立两式解得，RμA＝eq \r(Rz1Rz2)＝eq \r(2 500.0×2 601.0) Ω＝2 550 Ω
(3)为了提高测量精度，应调节R1上的分压，尽可能使微安表接近满量程．
