山东省东营市开发区五校联考2023-2024学年九年级上学期期中考试物理试题

这是一份山东省东营市开发区五校联考2023-2024学年九年级上学期期中考试物理试题，共11页。试卷主要包含了选择题，填空题，作图与实验题，计算题等内容，欢迎下载使用。

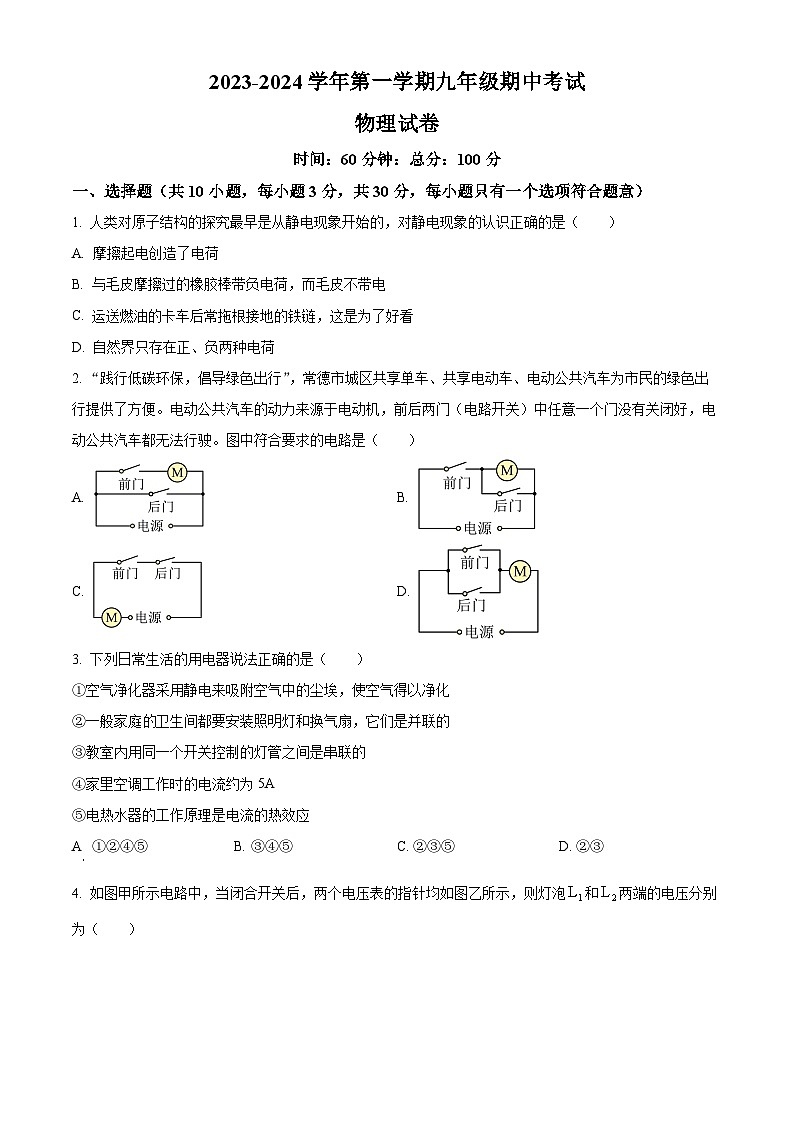

时间：60分钟：总分：100分
一、选择题（共10小题，每小题3分，共30分，每小题只有一个选项符合题意）
1. 人类对原子结构的探究最早是从静电现象开始的，对静电现象的认识正确的是（ ）
A. 摩擦起电创造了电荷
B. 与毛皮摩擦过的橡胶棒带负电荷，而毛皮不带电
C. 运送燃油的卡车后常拖根接地的铁链，这是为了好看
D. 自然界只存在正、负两种电荷
2. “践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）
A. B.
C. D.
3. 下列日常生活的用电器说法正确的是（ ）
①空气净化器采用静电来吸附空气中的尘埃，使空气得以净化
②一般家庭卫生间都要安装照明灯和换气扇，它们是并联的
③教室内用同一个开关控制的灯管之间是串联的
④家里空调工作时的电流约为5A
⑤电热水器的工作原理是电流的热效应
A ①②④⑤B. ③④⑤C. ②③⑤D. ②③

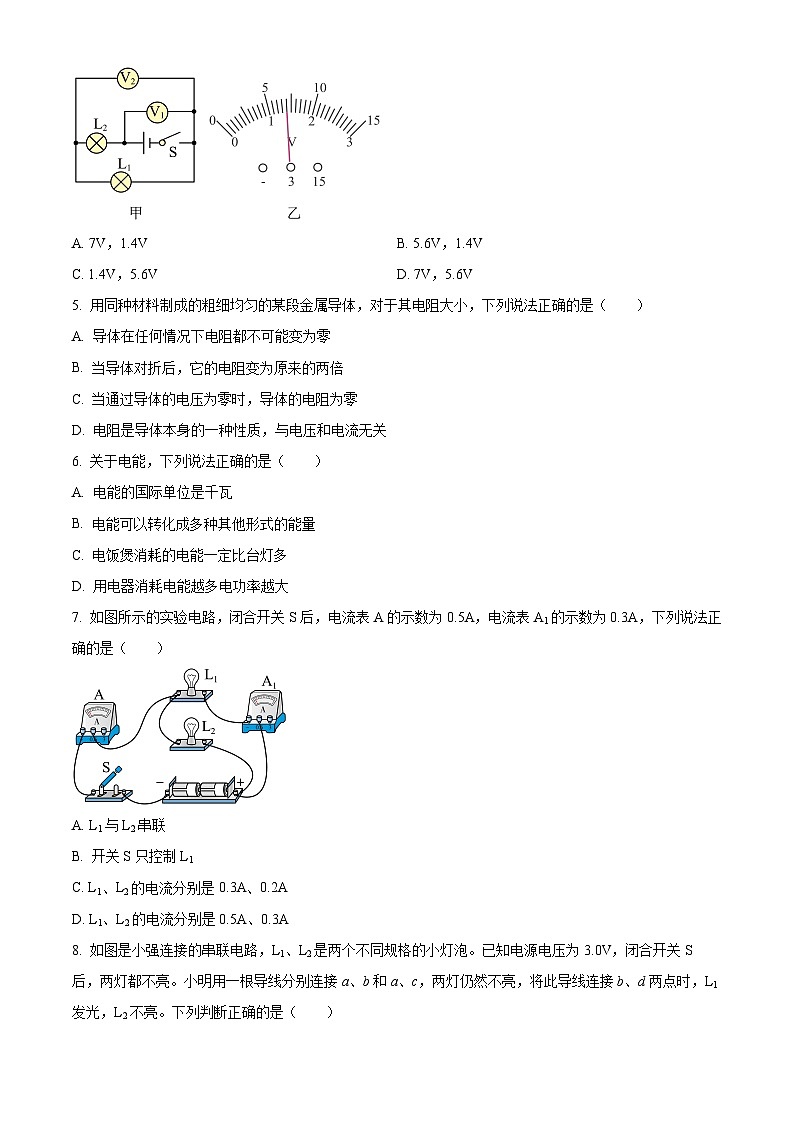

4. 如图甲所示电路中，当闭合开关后，两个电压表的指针均如图乙所示，则灯泡和两端的电压分别为（ ）
A. 7V，1.4VB. 5.6V，1.4V
C. 1.4V，5.6VD. 7V，5.6V
5. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小，下列说法正确的是（ ）
A. 导体在任何情况下电阻都不可能变为零
B. 当导体对折后，它的电阻变为原来的两倍
C. 当通过导体的电压为零时，导体的电阻为零
D. 电阻是导体本身的一种性质，与电压和电流无关
6. 关于电能，下列说法正确的是（ ）
A. 电能的国际单位是千瓦
B. 电能可以转化成多种其他形式的能量
C. 电饭煲消耗的电能一定比台灯多
D. 用电器消耗电能越多电功率越大
7. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（ ）

A. L1与L2串联
B. 开关S只控制L1
C. L1、L2的电流分别是0.3A、0.2A
D. L1、L2的电流分别是0.5A、0.3A

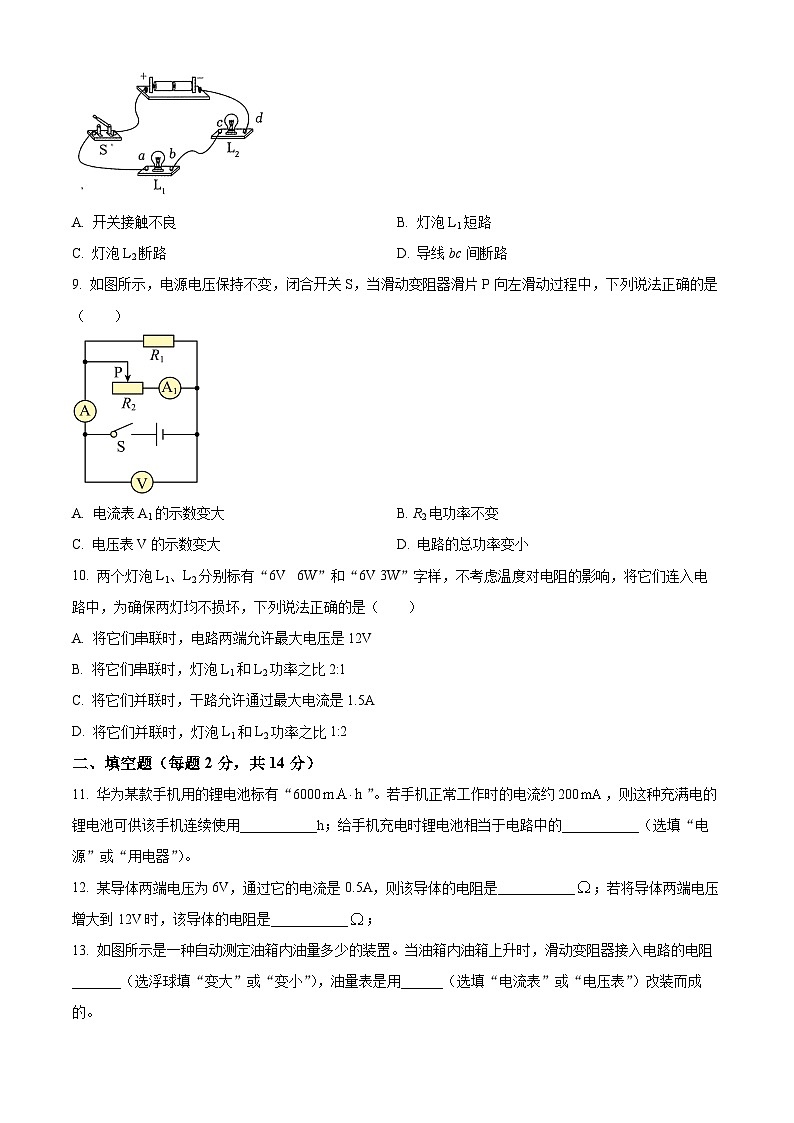

8. 如图是小强连接的串联电路，L1、L2是两个不同规格的小灯泡。已知电源电压为3.0V，闭合开关S后，两灯都不亮。小明用一根导线分别连接a、b和a、c，两灯仍然不亮，将此导线连接b、d两点时，L1发光，L2不亮。下列判断正确的是（ ）
A. 开关接触不良B. 灯泡L1短路
C. 灯泡L2断路D. 导线bc间断路
9. 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动过程中，下列说法正确的是（ ）
A. 电流表A1的示数变大B. R2电功率不变
C. 电压表V的示数变大D. 电路的总功率变小
10. 两个灯泡L1、L2分别标有“6V 6W”和“6V 3W”字样，不考虑温度对电阻的影响，将它们连入电路中，为确保两灯均不损坏，下列说法正确的是（ ）
A. 将它们串联时，电路两端允许最大电压是12V
B. 将它们串联时，灯泡L1和L2功率之比2:1
C. 将它们并联时，干路允许通过最大电流是1.5A
D. 将它们并联时，灯泡L1和L2功率之比1:2
二、填空题（每题2分，共14分）
11. 华为某款手机用的锂电池标有“6000”。若手机正常工作时的电流约200，则这种充满电的锂电池可供该手机连续使用___________h；给手机充电时锂电池相当于电路中的___________（选填“电源”或“用电器”）。
12. 某导体两端电压为6V，通过它的电流是0.5A，则该导体的电阻是___________；若将导体两端电压增大到12V时，该导体的电阻是___________；
13. 如图所示是一种自动测定油箱内油量多少的装置。当油箱内油箱上升时，滑动变阻器接入电路的电阻_______（选浮球填“变大”或“变小”），油量表是用______（选填“电流表”或“电压表”）改装而成的。
14. 如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池电压是___________，锌片和电压表之间的电流方向为___________（选填“a到b”“b到a”“c到d”“d到c”）。
15. 如图所示电路中，断开开关，在甲、乙两处接电流表时，两表示数之比为2:3；若甲、乙两处换成电压表，再闭合开关，甲、乙两电压表的示数之比为___________，通电一段时间，R1、R2消耗的电能之比为___________。
16. 额定电压为220V的家用电暖器正常工作时，通过内部电热丝的电流为4A，则电热丝正常工作时的电阻为___________，工作10min产生的热量为___________J。
17. 充电器“超级快充”技术，极大方便了人们的使用。“超级快充”的充电导线比普通的充电导线粗，请从线路安全的角度分析其原因________。
三、作图与实验题（共14分）
18. 高铁轨道中的螺丝会因震动而松动，引发安全隐患。创新小组的同学们设计了一个检测螺丝松动的报警方案电路图。其工作原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）正常连接时，报警灯不亮：当螺丝松动时会与下端的导线分离而断开，此时报警灯亮起提醒工人及时维修。请根据其工作原理在方框内完成电路图。
19. 将灯泡L1、L2串联起来，用电流表测通过L1、L2的电流，用电压表测L2两端电压，在图上用笔画线代替导线将实物连接起来。（导线不准交叉）
20. 小强利用图甲所示电路图探究“并联电路中电流的规律”。
（1）闭合开关前，发现电流表指针反向偏转，出现这种情况的原因可是___________；
（2）小强连接了如乙图所示的实验电路，此时电流表测量的是___________（选填“A”、“B”或“C”）处的电流，电流表的示数如图丙所示，电流表的示数为___________A；
（3）小强为了测量干路的电流，将乙图中一根导线打“×”使它成为正确的电路_____________；
（4）按照正确的方法实验结束后，小强记录A、B、C各点的电流值如表所示，得出了结论：并联电路各支路电流相等。
请你对上述结论进行评价并提出意见：_________________。
21. 小强在探究“电流与电压的关系”。实验中电源电压恒为3V，定值电阻R为5Ω，实验电路图如图甲所示。
（1）连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数约为3V保持不变，电流表的示数几乎为零，则电路的故障可能是__________________；
（2）排除故障后，将多次实验测得的数据记录在表格中，请根据表格中的数据，在乙图的坐标图上画出定值电阻R的I—U图像___________；
（3）分析图像可知，导体的电阻一定时，___________________；
（4）此实验中需要的滑动变阻器的阻值至少是______________；
（5）要想继续利用图甲电路探究“电流与电阻的关系”，还需准备的器材是_______________。
22. 创新小组为了测量额定电压为2.5V小灯泡的电阻，连接了部分实物图如图甲所示。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：导线不得交叉；向右移动滑片时，灯泡变暗_________；
（2）实验数据记录如下；
闭合开关，调节滑动变阻器的滑片P，使电压表示数为2.5V时，小灯泡正常发光，此时电流表示数如图乙所示。请将实验记录表格A、B处补充完整。
（3）实验表格中有一处错误是___________，错误的原因___________________。
（4）此电路还可以完成的实验是_____________________。
四、计算题（共23分）
23. 如图甲所示，这是物理兴趣小组设计的简易坐位体前屈测试仪。其内部简化电路原理图如图乙所示。测试中，被测试的同学向前推动测试仪的滑块（滑动变阻器的滑片），用电压表的示数来反映被测试的同学的成绩。电源电压恒为4.5V，滑动变阻器R1的滑片P每移动1cm电阻变化0.5Ω，当滑片P位于最左端时，电流表的示数是0.3A。
（1）定值电阻R2的阻值为多少？
（2）某同学测试时，从最左端推动滑片P向右移动了20cm，此时电压表的示数是多少？
（3）另一同学测试时，电压表的示数为2V，则该同学从最左端推动滑片P向右移动的距离是多少？
24. 电饭锅是家中常用的用电器，如表所示是小强家中一台电饭锅的铭牌，其内部简化电路如图甲所示，S0为温控开关，S0闭合时为加热挡，S0断开时为保温挡，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。求：
（1）电饭锅正常工作处于保温状态时，10min内消耗的电能是多少？
（2）电饭锅正常工作处于加热状态时，电热丝R1、R2的阻值是多少？
（3）小明断开家中其他用电器，只让电饭锅处于加热状态工作6min，家里如图乙所示的电能表的转盘转过300r，则电饭锅此时的实际加热功率是多少？
2023-2024学年第一学期九年级期中考试
物理试卷
时间：60分钟：总分：100分
一、选择题（共10小题，每小题3分，共30分，每小题只有一个选项符合题意）
【1题答案】
【答案】D
【2题答案】
【答案】C
【3题答案】
【答案】A
【4题答案】
【答案】B
【5题答案】
【答案】D
【6题答案】
【答案】B
【7题答案】
【答案】C
【8题答案】
【答案】C
【9题答案】
【答案】D
【10题答案】
【答案】C
二、填空题（每题2分，共14分）
【11题答案】
【答案】 ①. 30 ②. 用电器
【12题答案】
【答案】 ①. 12 ②. 12
【13题答案】
【答案】 ①. 变小 ②. 电流表
【14题答案】
【答案】 ①. 0.5V ②. b到a
【15题答案】
【答案】 ①. 3:1 ②. 2:1
【16题答案】
【答案】 ①. 55 ②.
【17题答案】
【答案】见详解
三、作图与实验题（共14分）
【18题答案】
【答案】
【19题答案】
【答案】
【20题答案】
【答案】 ①. 电流表未调零 ②. A ③. 0.32 ④. ⑤. 实验次数太少，结论具有偶然性，应选用规格不同灯泡多次测量
【21题答案】
【答案】 ①. 定值电阻R断路 ②. ③. 电流与电压成正比 ④. 25 ⑤. 几个阻值不同的定值电阻
【22题答案】
【答案】 ①. ②. 0.3 ③. 8.3 ④. 电阻的平均值R/Ω ⑤. 灯的电阻随温度的变化而变化 ⑥. 测量额定电压为2.5 V小灯泡的电功率
四、计算题（共23分）
【23题答案】
【答案】（1）15Ω；（2）1.8V；（3）24cm
【24题答案】
【答案】（1）264×104J；（2）48.4Ω，1100Ω；（3）1000WA点电流IA/A
B点电流IB/A
C点电流IC/A
0.3
0.3
0.6
实验序号
1
2
3
0.5
1.0
2.0
0.1
0.2
0.4
次数
电压
电流
电阻
电阻平均值R
1
2.5
__________
______________
2
1.7
0.24
7.1
3
0.5
0.16
3.1
额定电压
220V
额定功率
加热挡
1044W
保温挡
44W
