上海市静安区2022-2023学年九年级上学期学科练习（一模）物理试卷

这是一份上海市静安区2022-2023学年九年级上学期学科练习（一模）物理试卷，共13页。试卷主要包含了01等内容，欢迎下载使用。


考生注意：

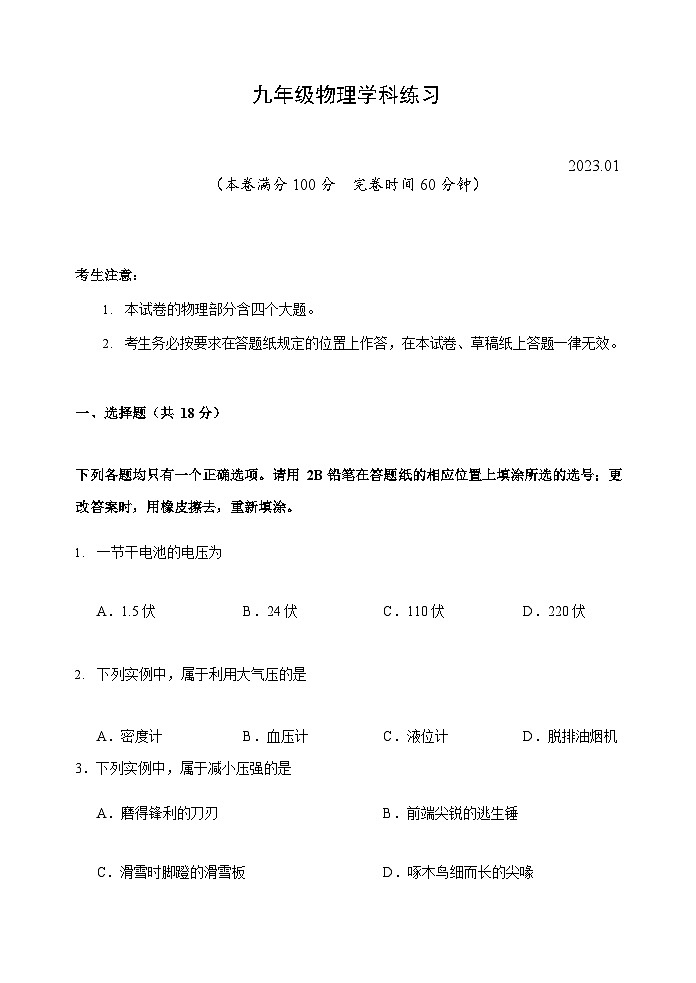

九年级物理学科练习
（本卷满分 100 分完卷时间 60 分钟）
2023.01
本试卷的物理部分含四个大题。
考生务必按要求在答题纸规定的位置上作答，在本试卷、草稿纸上答题一律无效。
一、选择题（共 18 分）
下列各题均只有一个正确选项。请用 2B 铅笔在答题纸的相应位置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。
一节干电池的电压为
A．1.5 伏B．24 伏C．110 伏D．220 伏
下列实例中，属于利用大气压的是
A．密度计B．血压计C．液位计D．脱排油烟机3．下列实例中，属于减小压强的是
A．磨得锋利的刀刃B．前端尖锐的逃生锤
C．滑雪时脚蹬的滑雪板D．啄木鸟细而长的尖喙

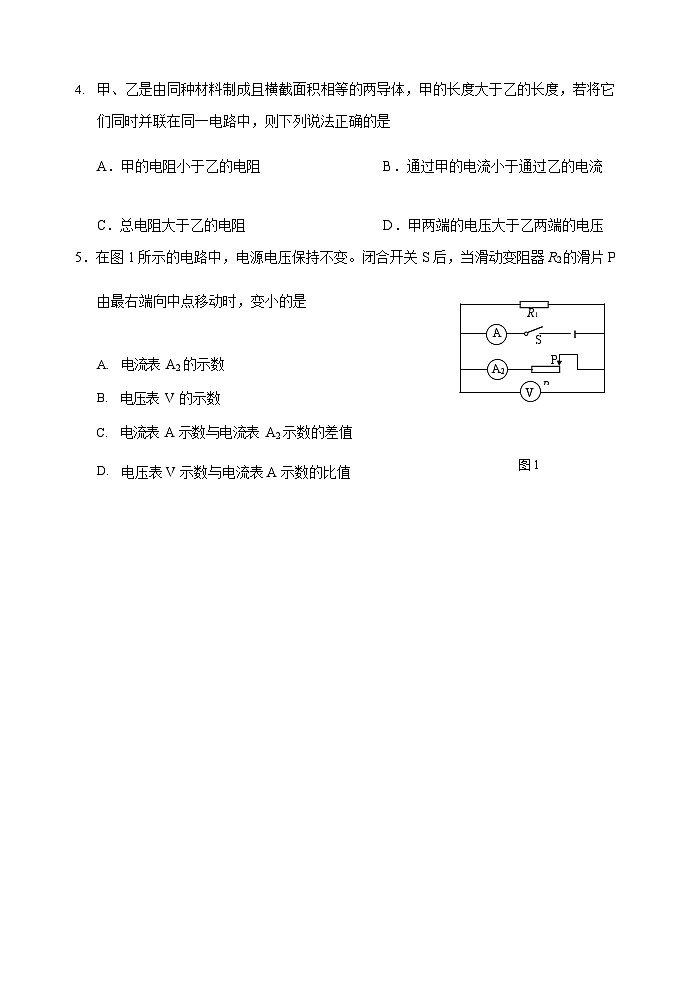

甲、乙是由同种材料制成且横截面积相等的两导体，甲的长度大于乙的长度，若将它们同时并联在同一电路中，则下列说法正确的是
A．甲的电阻小于乙的电阻B．通过甲的电流小于通过乙的电流
C．总电阻大于乙的电阻D．甲两端的电压大于乙两端的电压5．在图 1 所示的电路中，电源电压保持不变。闭合开关 S 后，当滑动变阻器 R2 的滑片 P
R1
A
S
A2
P
R2
V
由最右端向中点移动时，变小的是
电流表 A2 的示数
电压表 V 的示数
电流表 A 示数与电流表 A2 示数的差值
电压表 V 示数与电流表 A 示数的比值图 1
如图 2 所示，盛有液体甲的薄壁圆柱形容器和均匀圆柱体乙置于水平地面，液体甲对容器底部的压强等于乙对地面的压强。现从容器内抽取部分液体甲并沿水平方向截取部分圆柱体乙，使得它们剩余部分的深度或高度均为 h，则甲、乙的密度ρ以及液体甲
乙
h
甲
对容器底部、乙对地面的压强变化量Δp 的关系是
A．ρ甲<ρ乙；Δp 甲<Δp 乙B．ρ甲<ρ乙；Δp 甲> Δp 乙
C．ρ甲>ρ乙；Δp 甲<Δp 乙D．ρ甲>ρ乙；Δp 甲>Δp 乙
图 2
二、填空题（共 32 分）
请将结果填入答题纸的相应位置。
上海家庭中使用的电热水壶正常工作时的电压为 (_1_) 伏，它与家庭中的其他用电器之间是 (_2_) 的（ 选填“ 串联” 或“ 并联” ）。电热水壶工作时的电流约为6 (_3_) （填单位），壶身上的水位计是利用 (_4_) 原理工作的。
马德堡半球实验证明了 (_5_) 的存在。 (_6_) 实验首先测定了大气压强的值。1 标准大气压约为 1×105 帕，即在每平方米面积上承受的压力为 (_7_) 牛。珠穆朗玛峰上的大气压比山脚下的大气压 (_8_) （选填“高”或“低”）。
容器内有一块质量为 0.9 千克，体积为 1×10-3 米 3 的冰块，其密度为 (_9_) 千克/米 3。当这块冰熔化成水后，水的质量为 (10_) 千克，水的体积为 (_1_1) 米 3。若这些水刚好可以装满容器，则这个容器 (12_) （选填“能”或“不能”）盛下 0.9 千克的浓盐水（ρ水<ρ盐水）。
如图 3 所示，用弹簧测力计吊着重为 9 牛的金属块静止在水面下
弹簧测力计的示数为 5 牛，则金属块受到的浮力大小为 (13_) 牛当增大金属块浸没的深度，金属块受到的浮力大小 (1_4_) ，金属块下表面受到水的压力 (1_5_) ，容器底部受到水的压强
(16_) 。（后三空均选填“变大”“变小”或“不变”）图 3
某导体两端电压为 3 伏时，通过它的电流为 0.3 安，该导体的电阻为 (17_) 欧。若该导体两端电压增加到 6 伏，通过该导体的电流为 (1_8_) 安，10 秒内通过该导体横截面的电荷量为 (19_) 库，此时该导体的电阻为 (_2_0_) 欧。
A
S
V
在图 4 所示的电路中，电源电压为 U0，电阻 R1、R2 的阻值均为
R0。现电路中只存在一处故障，且故障只发生在电阻 R1 或 R2 上
① 开关 S 断开时，电压表 V 的示数可能为 (21_) 。
② 开关 S 由断开到闭合，电流表 A 的示数不变，请写出开关
S 闭合后，电流表 A 与电压表 V 的示数及相对应的故障。 (22_)
空气温度（ ℃）
0
100
200
300
空 气 密 度 （ 千 克 / 米 ³）
1.293
0.946
0.746
0.616
某同学用比较坚韧的薄纸做成了一盏孔明灯，如图 5 所示，用棉花团蘸上酒精放在孔明灯底部的燃料盒内，点燃棉花团，过了一会儿，孔明灯凌空而起。为了揭秘其中的原因，该同学查阅资料后得知：（a）在空气中，物体受到的浮力大于重力时，物体会升空；（b）孔明灯点燃后，排开外界空气的体积不变；（c）压强一定时，空气在部分温度下的密度见下表。
R1R2
图 4
燃料盒
图 5
① 分析比较表中空气温度、密度及相关条件，可归纳得出的初步结论是：在空气的压强一定时， (_2_3_) 。
② 根据上述信息并结合相关知识，分析孔明灯点燃前后，灯内空气的质量变化情况， 并说明孔明灯凌空而起的原因。 (_2_4_)
③ 为了使孔明灯更容易凌空而起，下列方法可行的是 (_2_5_) 。
A．减小燃料盒的质量B．减小薄纸做成孔明灯的体积
三、作图题（共 6 分）
请将图直接画在答题纸的相应位置，作图必须使用 2B 铅笔。
在图 6 中，重为 10 牛的小球静止在水中，用力的图示法画出该球受到的浮力 F 浮。
P
A
- 0.6 3
S
L
在图 7 电路中缺少一根导线，请按要求用笔线代替导线完成电路连接。要求：闭合开关 S 后，向右移动变阻器的滑片时，电流表的示数变小。
图 6图 7
四、综合题（共 44 分）
请根据要求在答题纸的相应位置作答。
将一块重为 10 牛的合金块浸没在水中，合金块排开水的体积为 5×10-4 米 3。求：
① 合金块所受浮力 F 浮的大小。
② 合金块所受重力与浮力的合力 F 合的大小与方向。
在图 8 所示的电路中，电源电压为 6 伏，电阻 R2 的阻值为 15 欧。
① 求电流表 A2 的示数 I2。
② 闭合开关 S 后，某个电流表的示数为 0.6 安，求电阻 R1 的阻值。
R1
S
A
A2
R2
图 8
在图 9 所示的电路中，电源电压为 15 伏，电阻 R1 的阻值为 10 欧，闭合开关 S，移动滑动变阻器 R2 的滑片 P 至某位置时，电压表 V 示数为 9 伏。
① 求此时电阻 R1 两端的电压 U1。
② 求此时滑动变阻器 R2 连入电路的阻值。
③ 移动滑动变阻器 R2 的滑片 P，电流表 A 的示数变化范围为 0.5 安～1 安，求滑动变阻器 R2 的规格。
R1
R2 P
A
V
S
图 9
R1
A
B
S
R1
R2
ABC
S
某小组同学在做“用电流表测电流”实验中，按图 10 用电流表分别测量了流入 R1 的电流（A 点）和流出 R1 的电流（B 点），其实验数据如表一所示。接着，他们串联一个电阻 R2 在电路中，如图 11 所示，开始研究串联电路的电流特点。
表一
图 10图 11
① 请你根据图 10 的实验及表一中的实验数据猜想图 11 所示的串联电路中通过A 点、
B 点和 C 点的电流可能存在的关系，并说明理由。 (_1_)
② 实验中，该小组同学利用电流表分别测量了图 11 电路中 A 点、B 点、C 点的电流， 实验数据记录在表二中，并根据该实验记录得出了串联电路的电流特点。你认为该小组同学的实验方案是否需要改进。若需要，请简要说明改进的方法；若不需要，请说明理由。
(_2_)
表二
IA
（安）
IB
（安）
0.4
0.4
IA’
（安）
IB’
（安）
IC’
（安）
0.1
0.1
0.1
如图 12 所示，高度相同的薄壁圆柱形容器甲、乙置于水平桌面上， 甲容器的底面积为 2×102 米 2，乙容器的底面积为 1×102 米 2。甲中盛有水，乙中盛有酒精（ρ酒精=0.8×103 千克/米 3）。若把两个相同的金属块分别浸没在甲、乙两容器中，现将金属块放入前，液体对
水
酒精
甲乙
图 12
容器
放入前，液体对容器底部的压强 p 液
（帕）
放入后，液体对容器底部的压强变化量∆p 液
（帕）
甲
3920
1960
乙
3920
1960
甲、乙两容器底部的压强 p 液以及金属块放入后，液体对甲、乙容器底部的压强变化量∆p 液的值记录在下表中。
1
求金属块放入前，水对甲容器底部的压力 F 水。
② 尝试分析甲、乙两容器在金属块放入后是否有液体溢出，若有，请计算溢出液体的质量 m 溢；若没有，请说明理由。
