四川省宜宾市第一中学2023-2024学年高二上学期期中物理试题（Word版附答案）

这是一份四川省宜宾市第一中学2023-2024学年高二上学期期中物理试题（Word版附答案），共6页。

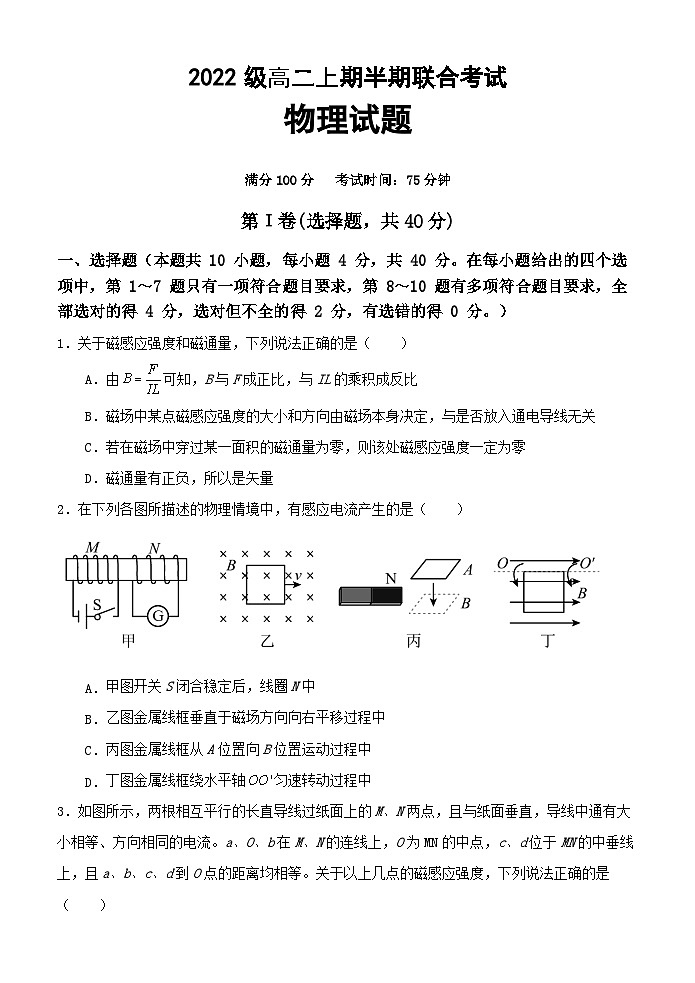

满分100分 考试时间：75分钟
第Ι卷(选择题，共40分)
选择题（本题共 10 小题，每小题 4 分，共 40 分。在每小题给出的四个选项中，第 1～7 题只有一项符合题目要求，第 8～10 题有多项符合题目要求，全部选对的得 4 分，选对但不全的得 2 分，有选错的得 0 分。）
1．关于磁感应强度和磁通量，下列说法正确的是（ ）
A．由可知，B与F成正比，与IL的乘积成反比
B．磁场中某点磁感应强度的大小和方向由磁场本身决定，与是否放入通电导线无关
C．若在磁场中穿过某一面积的磁通量为零，则该处磁感应强度一定为零
D．磁通量有正负，所以是矢量
2．在下列各图所描述的物理情境中，有感应电流产生的是（ ）
甲图开关S闭合稳定后，线圈N中
乙图金属线框垂直于磁场方向向右平移过程中
丙图金属线框从A位置向B位置运动过程中
丁图金属线框绕水平轴匀速转动过程中

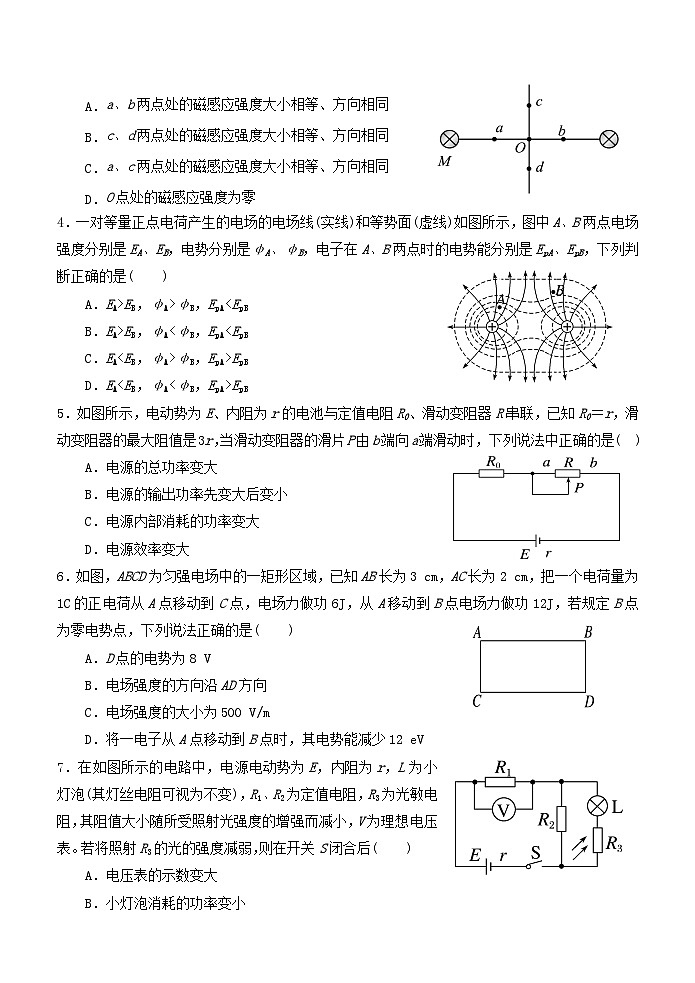

3．如图所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相同的电流。a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。关于以上几点的磁感应强度，下列说法正确的是 （ ）
a、b两点处的磁感应强度大小相等、方向相同
c、d两点处的磁感应强度大小相等、方向相同
a、c两点处的磁感应强度大小相等、方向相同
O点处的磁感应强度为零
4．一对等量正点电荷产生的电场的电场线(实线)和等势面(虚线)如图所示，图中A、B两点电场强度分别是EA、EB，电势分别是φA、φB，电子在A、B两点时的电势能分别是EpA、EpB，下列判断正确的是( )
A．EA>EB，φA>φB，EpAB．EA>EB，φA<φB，EpAC．EAφB，EpA>EpB
D．EAEpB
5．如图所示，电动势为E、内阻为r的电池与定值电阻R0、滑动变阻器R串联，已知R0＝r，滑动变阻器的最大阻值是3r，当滑动变阻器的滑片P由b端向a端滑动时，下列说法中正确的是( )
A．电源的总功率变大
B．电源的输出功率先变大后变小
C．电源内部消耗的功率变大
D．电源效率变大
6．如图，ABCD为匀强电场中的一矩形区域，已知AB长为3 cm，AC长为2 cm，把一个电荷量为1C的正电荷从A点移动到C点，电场力做功6J，从A移动到B点电场力做功12J，若规定B点为零电势点，下列说法正确的是( )
A．D点的电势为8 V
B．电场强度的方向沿AD方向
C．电场强度的大小为500 V/m
D．将一电子从A点移动到B点时，其电势能减少12 eV
7．在如图所示的电路中，电源电动势为E，内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增强而减小，V为理想电压表。若将照射R3的光的强度减弱，则在开关S闭合后( )
A．电压表的示数变大
B．小灯泡消耗的功率变小
C．通过R2的电流变小
D．电路的路端电压变小

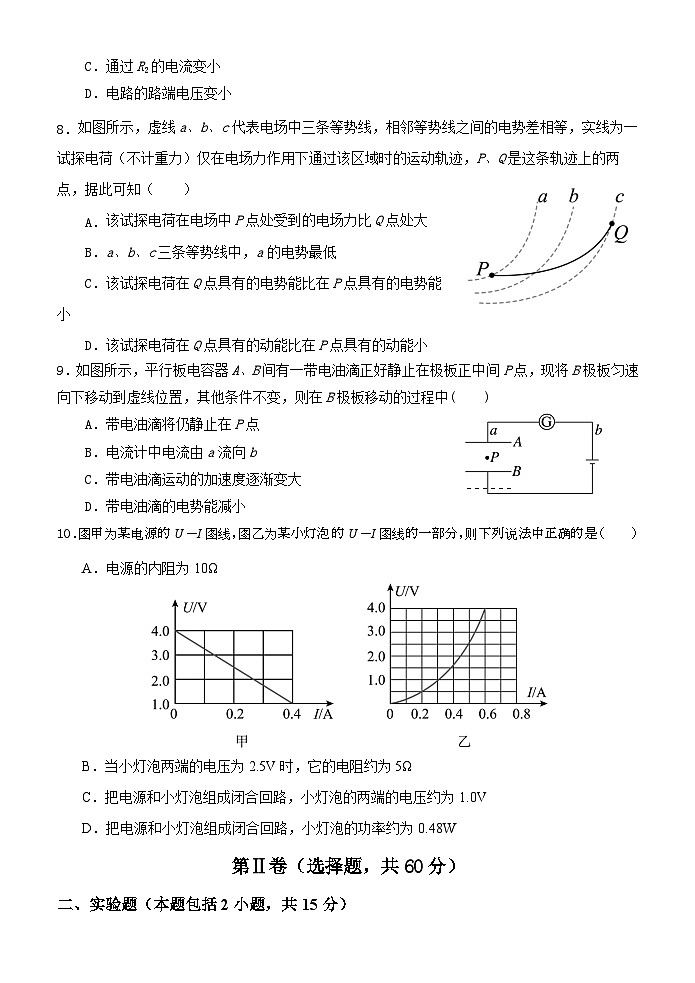

如图所示，虚线a、b、c代表电场中三条等势线，相邻等势线之间的电势差相等，实线为一试探电荷（不计重力）仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知（ ）
该试探电荷在电场中P点处受到的电场力比Q点处大
B．a、b、c三条等势线中，a的电势最低
C．该试探电荷在Q点具有的电势能比在P点具有的电势能小
D．该试探电荷在Q点具有的动能比在P点具有的动能小
9．如图所示，平行板电容器A、B间有一带电油滴正好静止在极板正中间P点，现将B极板匀速向下移动到虚线位置，其他条件不变，则在B极板移动的过程中( )
A．带电油滴将仍静止在P点
B．电流计中电流由a流向b
C．带电油滴运动的加速度逐渐变大
D．带电油滴的电势能减小
10．图甲为某电源的U－I图线，图乙为某小灯泡的U－I图线的一部分，则下列说法中正确的是（ ）
A．电源的内阻为10Ω
B．当小灯泡两端的电压为2.5V时，它的电阻约为5Ω
C．把电源和小灯泡组成闭合回路，小灯泡的两端的电压约为1.0V
D．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.48W
第Ⅱ卷（选择题，共60分）
实验题（本题包括2小题，共15分）
11．(6分)如图甲所示为多用电表的示意图，现用它测量一个阻值约为2000Ω的电阻，测量步骤如下：
①调节指针定位旋钮，使电表指针停在 (填“电阻”或“电流”)的“0”刻度线；
②将选择开关旋转到电阻挡的 (填“×1”或“×10”或“×100”或“×1 k”)位置；
③将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节 ，使电表指针对准 (填“电阻”或“电流”)的“0”刻度线；
④将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω；
⑤测量完毕，将选择开关旋转到 位置。
12．（9分）（1）小红同学用螺旋测微器测定某一金属丝的直径时，测得的结果如甲图所示，则该金属丝的直径 mm。另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如乙图所示，则该工件的长度 cm。

（2）小明同学欲测量一个电源的电动势及其内阻。要求：测量尽量准确、能测多组数据且滑动变阻器调节方便，电表最大读数不得小于量程的。待测元件及提供的其他实验器材有：
A．待测电源：电动势约，内阻在间
B．待测G表：量程，内阻
C．电流表A：量程，内阻约
D．滑动变阻器：最大阻值，额定电流
E．电阻箱：
F．开关S一个，导线若干
图甲

小明同学把G表和电阻箱串联、并将接入电路的阻值调到，使其等效为一只电压表，接着利用伏安法测量电源的电动势及内阻。
①请你在图甲中用笔画线，将各元件连接成测量电路图。
②若利用测量的数据，作出的G表示数与通过滑动变阻器的电流的关系图象如图乙所示，则可得到电源的电动势 ，内阻 。（计算结果均保留1位小数）
三、计算题（本题包括3小题，共45分．请在答题纸上写出必要的文字说明，重要的方程式、重要的演算过程，明确的数值和单位．只有答案，没有过程的不得分）
13． （12分）如图所示是一提升重物用的直流电动机工作时的电路图。电动机内电阻r＝1 Ω，电路中另一电阻R＝10 Ω，直流电压U＝180 V，电压表示数UV＝120 V。试求：
（1）通过电动机的电流；
（2）输入电动机的电功率；
（3）若电动机以v＝2 m/s匀速竖直向上提升重物，求该重物的质量。（g=10 m/s2）
14.（16分）在如图所示的电路中，电源的电动势，内阻，电阻R1=R3=4Ω，R2=R4=8Ω，C为平行板电容器，其电容，虚线到两极板的距离相等，极板长，两极板的间距。
（1）若初始时刻开关S处断开状态，则将其闭合后，流过的电荷量为多少？
（2）若开关S断开时，一个带电微粒沿虚线方向以v0=1.0m/s的初速度射入平行板电容器的两极板间，刚好沿虚线匀速运动，则当开关S闭合且稳定后，该带电微粒以相同的初速度沿虚线方向射入两极板间，求该带电微粒离开两极板时偏移量y 。（g=）

15．(17分)如图所示，在范围足够大的水平向左的匀强电场中，固定一内表面绝缘光滑且内径很小的圆管弯制而成的圆弧BD，圆心为O，半径为R，B点和地面上A点的连线与水平地的夹角，。一质量为m、电荷量为q的小球（可视为质点）从地面上A点以某一初速度沿AB方向做直线运动，恰好无碰撞地从管口B进入管道BD中，当小球到达管中某处（图中未标出）时，恰好与管道间无作用力且小球所受合力指向圆心。已知，，。
（1）说明小球电性，并求匀强电场的场强E的大小；
（2）求小球到达C处时的速度大小；
（3）求小球到达D处时对圆管轨道的压力。
