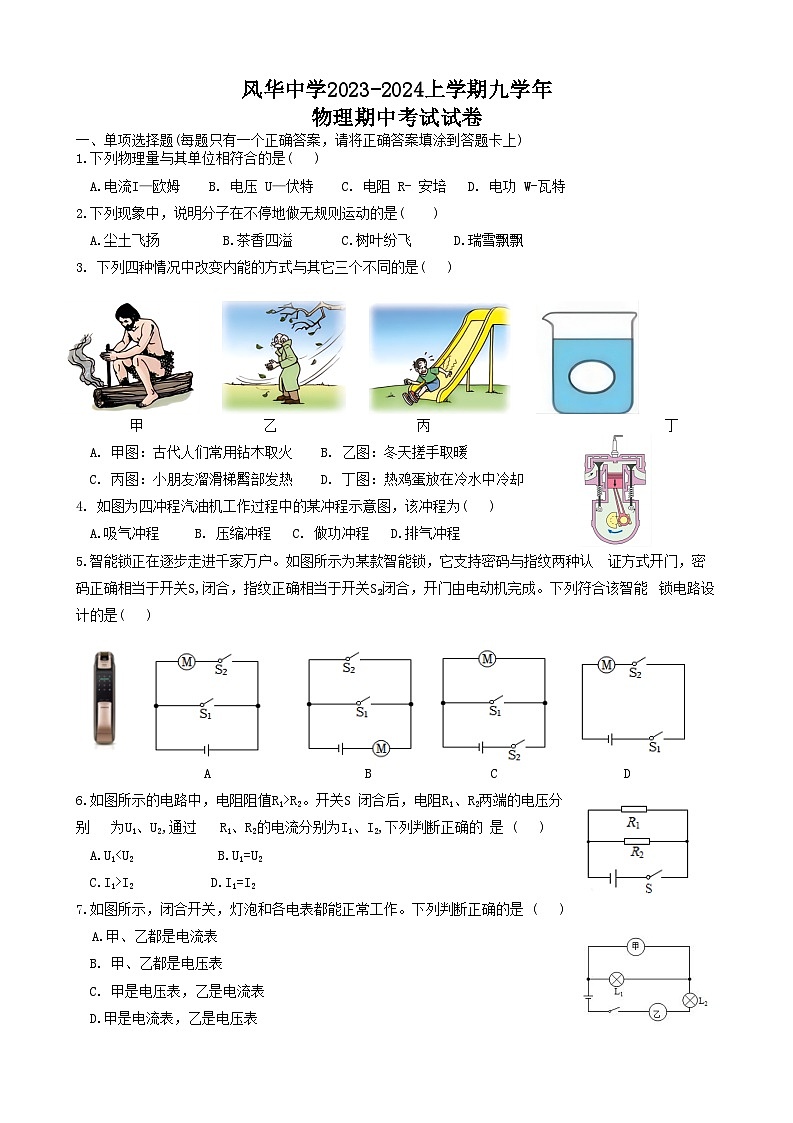

黑龙江哈尔滨市风华中学2023～2024学年九年级上学期物理期中考试试卷

这是一份黑龙江哈尔滨市风华中学2023～2024学年九年级上学期物理期中考试试卷，共9页。试卷主要包含了单项选择题，非选择题等内容，欢迎下载使用。

一、单项选择题(每题只有一个正确答案，请将正确答案填涂到答题卡上)
1.下列物理量与其单位相符合的是( )
A.电流I—欧姆 B. 电压 U—伏特 C. 电阻 R- 安培 D. 电功 W-瓦特
2.下列现象中，说明分子在不停地做无规则运动的是( )
A.尘土飞扬 B.茶香四溢 C.树叶纷飞 D.瑞雪飘飘
3. 下列四种情况中改变内能的方式与其它三个不同的是( )
甲 乙 丙 丁
A. 甲图：古代人们常用钻木取火 B. 乙图：冬天搓手取暖
C. 丙图：小朋友溜滑梯臀部发热 D. 丁图：热鸡蛋放在冷水中冷却
4. 如图为四冲程汽油机工作过程中的某冲程示意图，该冲程为( )
A.吸气冲程 B. 压缩冲程 C. 做功冲程 D.排气冲程
5.智能锁正在逐步走进千家万户。如图所示为某款智能锁，它支持密码与指纹两种认 证方式开门，密码正确相当于开关S,闭合，指纹正确相当于开关S₂闭合，开门由电动机完成。下列符合该智能 锁电路设计的是( )
A B C D
6.如图所示的电路中，电阻阻值R1>R2。开关S 闭合后，电阻R1、R2两端的电压分别 为U1、U2,通过R1、R2的电流分别为I1、I2,下列判断正确的 是 ( )
A.U1C.I1>I2 D.I1=I2
7.如图所示，闭合开关，灯泡和各电表都能正常工作。下列判断正确的是 ( )
A.甲、乙都是电流表
B. 甲、乙都是电压表
C. 甲是电压表，乙是电流表
D.甲是电流表，乙是电压表

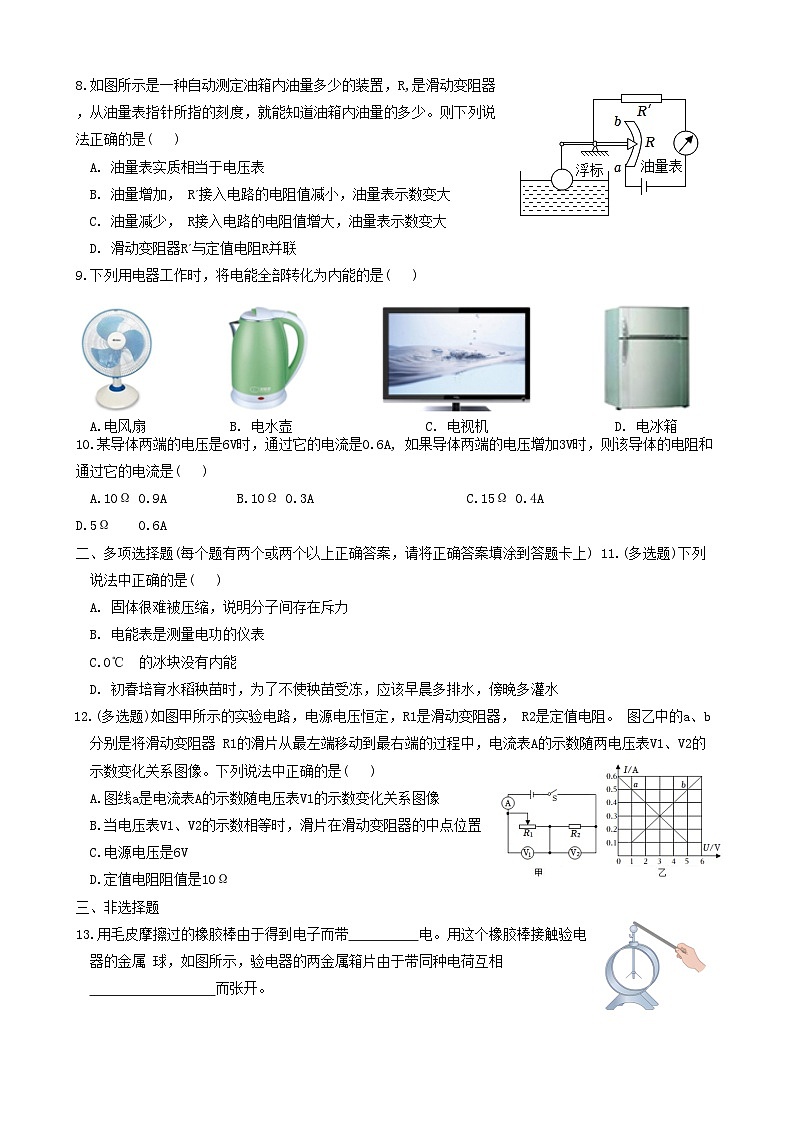

8.如图所示是一种自动测定油箱内油量多少的装置，R,是滑动变阻器，从油量表指针所指的刻度，就能知道油箱内油量的多少。则下列说法正确的是( )
A. 油量表实质相当于电压表
B. 油量增加， R´接入电路的电阻值减小，油量表示数变大
C. 油量减少， R接入电路的电阻值增大，油量表示数变大
D. 滑动变阻器R´与定值电阻R并联
9.下列用电器工作时，将电能全部转化为内能的是( )
A.电风扇 B. 电水壶 C. 电视机 D. 电冰箱
10.某导体两端的电压是6V时，通过它的电流是0.6A, 如果导体两端的电压增加3V时，则该导体的电阻和通过它的电流是( )
A.10Ω 0.9A B.10Ω 0.3A C.15Ω 0.4A D.5Ω 0.6A
二、多项选择题(每个题有两个或两个以上正确答案，请将正确答案填涂到答题卡上) 11.(多选题)下列说法中正确的是( )
A. 固体很难被压缩，说明分子间存在斥力
B. 电能表是测量电功的仪表
C.0℃ 的冰块没有内能
D. 初春培育水稻秧苗时，为了不使秧苗受冻，应该早晨多排水，傍晚多灌水
12.(多选题)如图甲所示的实验电路，电源电压恒定，R1是滑动变阻器， R2是定值电阻。 图乙中的a、b 分别是将滑动变阻器 R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图像。下列说法中正确的是( )
A.图线a是电流表A的示数随电压表V1的示数变化关系图像
B.当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C.电源电压是6V
D.定值电阻阻值是10Ω
三、非选择题
13.用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触验电器的金属 球，如图所示，验电器的两金属箱片由于带同种电荷互相
而张开。

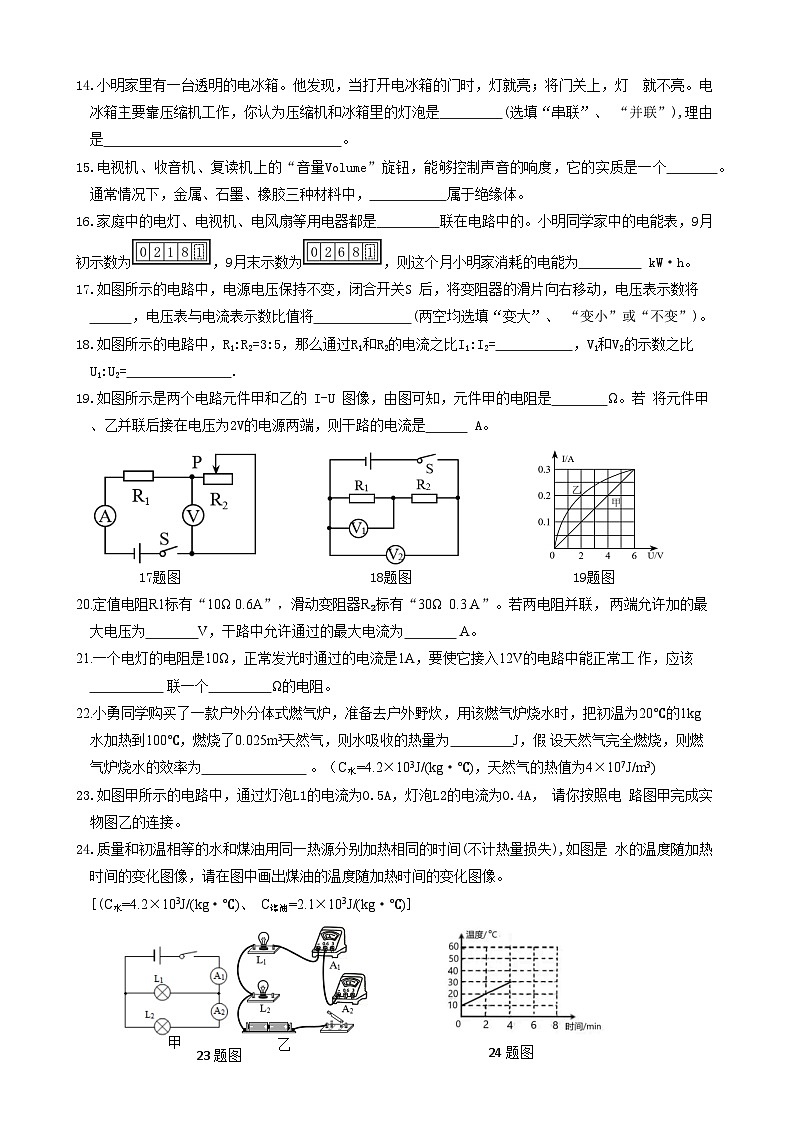

14.小明家里有一台透明的电冰箱。他发现，当打开电冰箱的门时，灯就亮；将门关上，灯 就不亮。电冰箱主要靠压缩机工作，你认为压缩机和冰箱里的灯泡是 (选填“串联”、 “并联”),理由是 。
15.电视机、收音机、复读机上的“音量Vlume”旋钮，能够控制声音的响度，它的实质是一个 。 通常情况下，金属、石墨、橡胶三种材料中， 属于绝缘体。
16.家庭中的电灯、电视机、电风扇等用电器都是 联在电路中的。小明同学家中的电能表，9月初示数为，9月末示数为，则这个月小明家消耗的电能为 kW·h。
17.如图所示的电路中，电源电压保持不变，闭合开关S 后，将变阻器的滑片向右移动，电压表示数将
，电压表与电流表示数比值将 (两空均选填“变大”、 “变小”或“不变”)。
18.如图所示的电路中，R1:R2=3:5，那么通过R1和R2的电流之比I1:I2= ，V1和V2的示数之比U1:U2= .
19.如图所示是两个电路元件甲和乙的 I-U 图像，由图可知，元件甲的电阻是 Ω。若 将元件甲、乙并联后接在电压为2V的电源两端，则干路的电流是 A。
17题图 18题图 19题图
20.定值电阻R1标有“10Ω 0.6A”，滑动变阻器R₂标有“30Ω 0.3 A”。若两电阻并联， 两端允许加的最大电压为 V，干路中允许通过的最大电流为 A。
21.一个电灯的电阻是10Ω，正常发光时通过的电流是1A，要使它接入12V的电路中能正常工 作，应该
联一个 Ω的电阻。
22.小勇同学购买了一款户外分体式燃气炉，准备去户外野炊，用该燃气炉烧水时，把初温为20℃的1kg 水加热到100℃，燃烧了0.025m3天然气，则水吸收的热量为 J，假 设天然气完全燃烧，则燃气炉烧水的效率为 。（C水=4.2×103J/(kg·℃)，天然气的热值为4×107J/m3)
23.如图甲所示的电路中，通过灯泡L1的电流为0.5A，灯泡L2的电流为0.4A， 请你按照电 路图甲完成实物图乙的连接。
24.质量和初温相等的水和煤油用同一热源分别加热相同的时间(不计热量损失),如图是 水的温度随加热时间的变化图像，请在图中画出煤油的温度随加热时间的变化图像。
[(C水=4.2×103J/(kg·℃)、 C煤油=2.1×103J/(kg·℃)]
23题图
24题图
甲
乙
25.(5分)在“伏安法测电阻”的实验中，小明同学设计了如图甲所示的电路。
甲
乙
(1)该实验的原理是 。
(2)小明同学设计了记录、处理数据的表格，并将部分数据填入了表格中，请你帮他将表格 的设计和数据填写完整。
(3)小刚同学设计了如图乙所示电路测量R,的阻值，其中R,是已知阻值的定值电阻，电源电压未知。实验步骤：
① ，用电压表测出电源两端电压为U；
②闭合S, 断开S1， 用电压表测出Rx两端的电压为U1；
③Rx= 。 (用测出的量及已知量表示)
26.(5分)在“研究小灯泡电阻”实验中，小明设计了如图所示实物电路进行实验。
(1)实物电路中有一根导线连接错误，请在这根导线上打“×”,并用笔重新画一根正确连 接的导线。(连线不要交叉)
(2)改正连线错误后，闭合开关小灯泡不亮，电流表、电压表均无示数，故障可能是 。
A. 小灯泡短路 B. 电流表短路 C. 滑动变阻器开路 D.电压表开路
(3)排除故障后进行实验收集信息如表，小明实验中还应收集的证据是 ，收集该证据的目的是为了得出灯丝电阻与 的关系。
(4)由表中数据可知实验过程中小灯泡的电阻是逐渐变大的，滑动变阻器接入电路的电阻 是逐渐变小的，则小灯泡电阻的变化量 (选填“大于”、“小于”或“等于”) 滑动变阻器电阻的变化量。
27.(6分)小明同学用图甲所示的电路探究通过导体的电流与电压、电阻的关系。器材有： 干电池3节串联做电源(每节电压略小于1.5V)，滑动变阻器2个 (A标有“20Ω 2A”； B标有“50Ω 1.5A”), 电流表、电压表、开关各一个，阻值为5Ω、10Ω、20Ω 的定值电 阻各一个，导线若干。
甲
(1)闭合开关前滑动变阻器的滑片应调至最 端(选填“左”或“右”)。
(2)探究电流与电压的关系。闭合开关，电压表示数为0.7V，电流表示数为0.07A。移动滑片，记录电压表的示数U和对应的电流表的示数I， 画出I-U 图像，如图乙所示，依据图 像得到的结论是
，实验中选用的滑动变阻器是 (选填“A” 或“B”)，电源电压为 V。
(3)在探究电流与电阻的关系时，为了能使用上一次的某一组实验数据，断开开关，将R换成5Ω，闭合开关，移动滑片，电流表示数如图丙所示，电流是 A；断开开关， 换接未使用过的一个电阻，正确操作后，电流表示数应为 A。
28.(6分)如图甲是环保项目学习小组设计的空气质量检测 仪的电路原理图，用电流表显示空气质量指数。电源电压18V 保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图像如图乙所示，空气质量等级与空气质量指数K关系如下表。
(1)气敏电阻R的阻值随空气质量指数K增大而 ，空气污染的程度变重，电路中的电流将_____________。（以上两空均选填“增大”、“减小”或“不变”)
(2)电路中电流为0.1时，计算气敏电阻R的阻值及对应的空气质量等级。
(3)当空气质量指数K为300时，求R。两端的电压。
物理期中考试答案
一、单选题
1、B2、B3、D4、A5、B6、B7、C8、B9、B10、A
二、多选题
11. ABD 12.ACD
三、填空题
13.负 排斥
14.并联 压缩机和灯可以单独工作，互不影响。
15.滑动变阻器 橡胶
16.并 50
17.变大 变大
18.1：1 3：8
19.20 0.3
20.6 0.9 21. 串 2
×105 33.6%
23 题 24 题
25. （1） 由I = 得R = (2)5.1
（3） ①闭合开关 S 和 S1 ②
26.（1）如图示数 （2）C （3）灯泡的亮度 温度 （4）小于
27. （1）右
（2） 当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。 B 4.2（3）0.4 0.1
28. （1）减小 增大
（2）80Ω 空气质量等级为良实验次数
电压U/V
电流I/A
电阻R/Ω
1
1.0
0.20
5.0
2
2.0
0.38
5.3
3
2.5
0.49
5.1
次数
1
2
3
4
U/V
1.3
1.7
2.1
2.5
I/A
0.22
0.26
0.28
0.30
R/Ω
5.9
6.5
7.5
8.3
