河北省张家口市宣化区2023-2024学年九年级上学期期中考试物理试题

这是一份河北省张家口市宣化区2023-2024学年九年级上学期期中考试物理试题，共10页。试卷主要包含了选择题，填空题，作图，计算题等内容，欢迎下载使用。

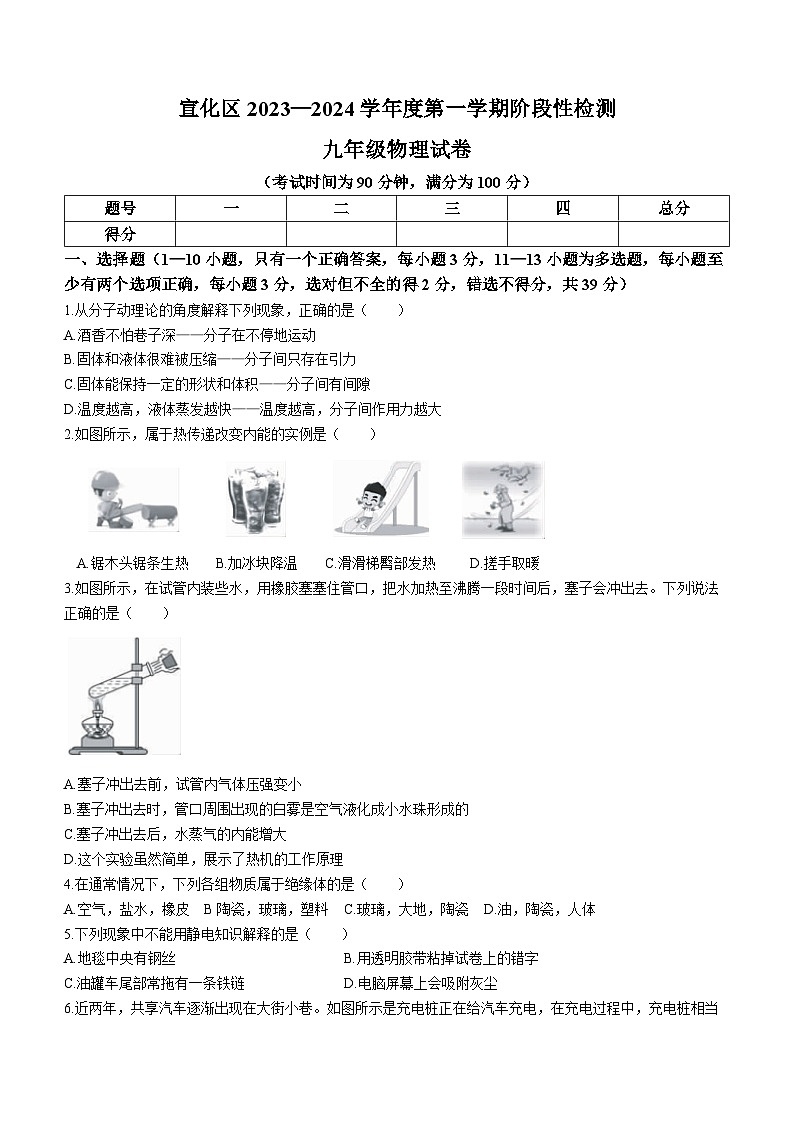

（考试时间为90分钟，满分为100分）
一、选择题（1—10小题，只有一个正确答案，每小题3分，11—13小题为多选题，每小题至少有两个选项正确，每小题3分，选对但不全的得2分，错选不得分，共39分）
1.从分子动理论的角度解释下列现象，正确的是（ ）
A.酒香不怕巷子深——分子在不停地运动
B.固体和液体很难被压缩——分子间只存在引力
C.固体能保持一定的形状和体积——分子间有间隙
D.温度越高，液体蒸发越快——温度越高，分子间作用力越大
2.如图所示，属于热传递改变内能的实例是（ ）
3.如图所示，在试管内装些水，用橡胶塞塞住管口，把水加热至沸腾一段时间后，塞子会冲出去。下列说法正确的是（ ）
A.塞子冲出去前，试管内气体压强变小
B.塞子冲出去时，管口周围出现的白雾是空气液化成小水珠形成的
C.塞子冲出去后，水蒸气的内能增大
D.这个实验虽然简单，展示了热机的工作原理
4.在通常情况下，下列各组物质属于绝缘体的是（ ）
A.空气，盐水，橡皮B陶瓷，玻璃，塑料C.玻璃，大地，陶瓷D.油，陶瓷，人体
5.下列现象中不能用静电知识解释的是（ ）
A.地毯中央有钢丝B.用透明胶带粘掉试卷上的错字
C.油罐车尾部常拖有一条铁链D.电脑屏幕上会吸附灰尘

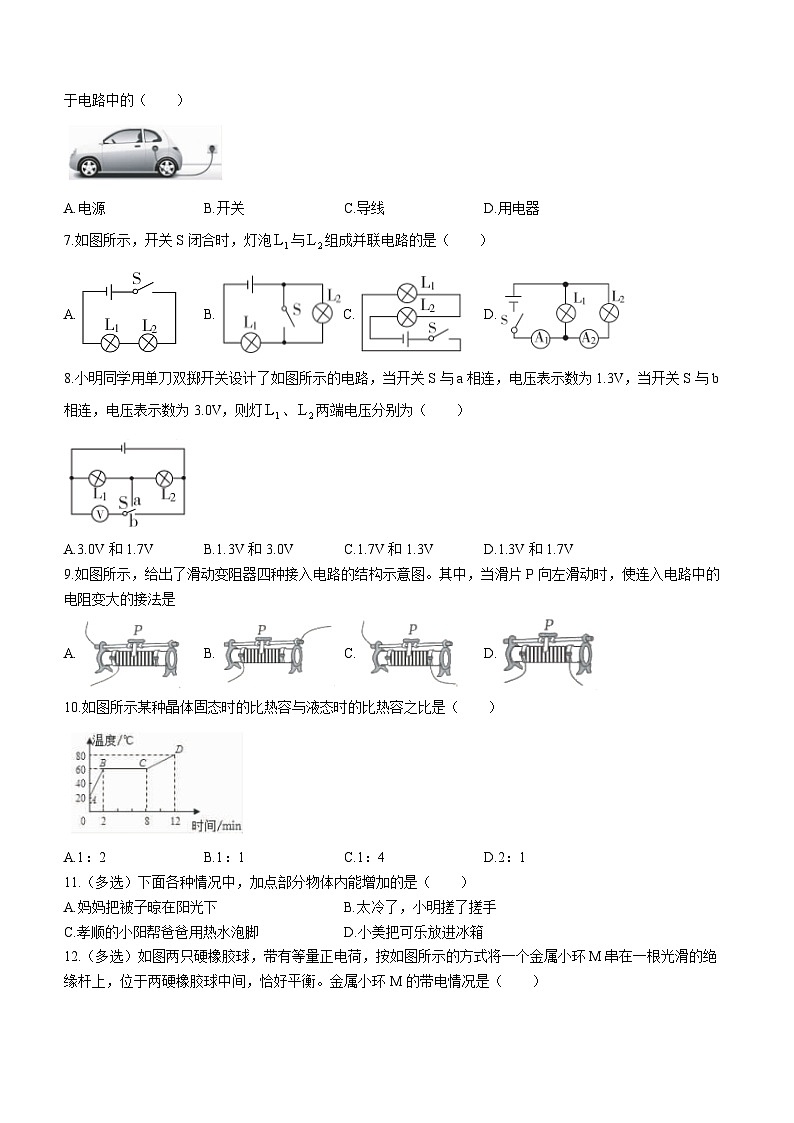

6.近两年，共享汽车逐渐出现在大街小巷。如图所示是充电桩正在给汽车充电，在充电过程中，充电桩相当于电路中的（ ）
A.电源B.开关C.导线D.用电器
7.如图所示，开关S闭合时，灯泡与组成并联电路的是（ ）
A.B.C.D.
8.小明同学用单刀双掷开关设计了如图所示的电路，当开关S与a相连，电压表示数为1.3V，当开关S与b相连，电压表示数为3.0V，则灯、两端电压分别为（ ）
和1.7V和3.0V和1.3V和1.7V
9.如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是
A.B.C.D.
10.如图所示某种晶体固态时的比热容与液态时的比热容之比是（ ）
A.1：2B.1：1C.1：4D.2：1
11.（多选）下面各种情况中，加点部分物体内能增加的是（ ）
A.妈妈把被子晾在阳光下B.太冷了，小明搓了搓手
C.孝顺的小阳帮爸爸用热水泡脚D.小美把可乐放进冰箱

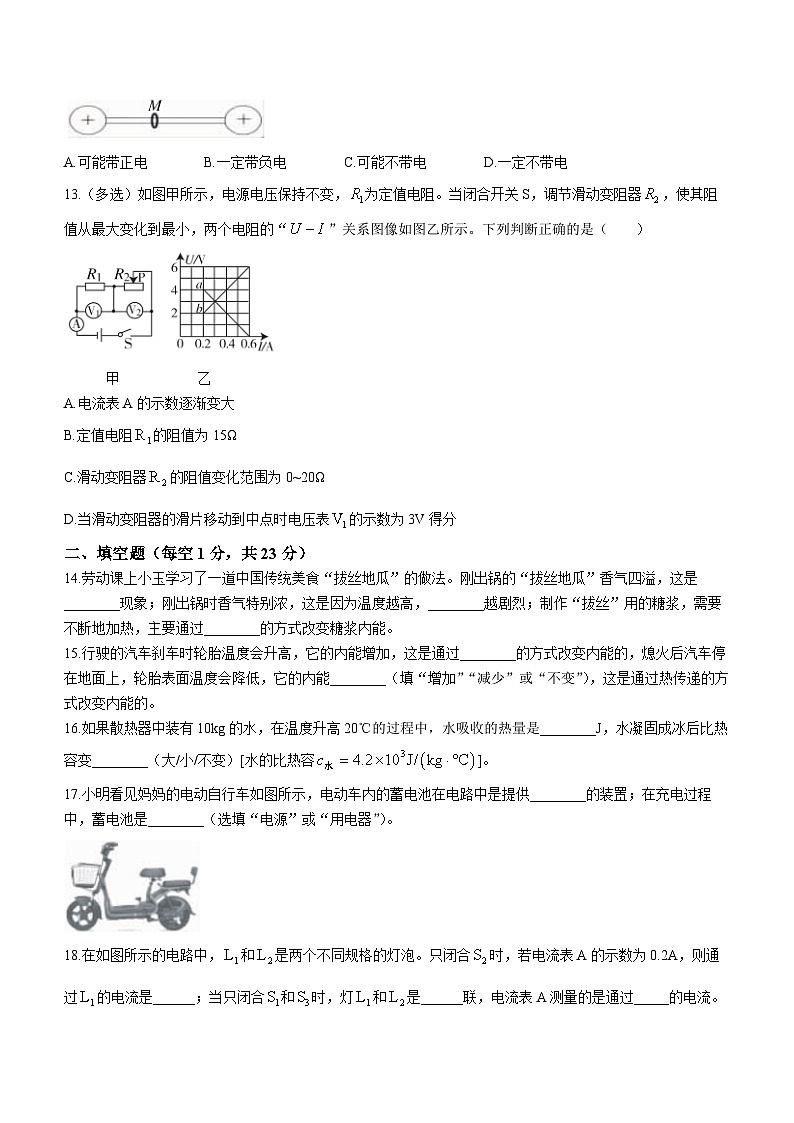

12.（多选）如图两只硬橡胶球，带有等量正电荷，按如图所示的方式将一个金属小环M串在一根光滑的绝缘杆上，位于两硬橡胶球中间，恰好平衡。金属小环M的带电情况是（ ）
A.可能带正电B.一定带负电C.可能不带电D.一定不带电
13.（多选）如图甲所示，电源电压保持不变，为定值电阻。当闭合开关S，调节滑动变阻器，使其阻值从最大变化到最小，两个电阻的“”关系图像如图乙所示。下列判断正确的是（ ）
甲 乙
A.电流表A的示数逐渐变大
B.定值电阻的阻值为15Ω
C.滑动变阻器的阻值变化范围为0~20Ω
D.当滑动变阻器的滑片移动到中点时电压表的示数为3V得分
二、填空题（每空1分，共23分）
14.劳动课上小玉学习了一道中国传统美食“拔丝地瓜”的做法。刚出锅的“拔丝地瓜”香气四溢，这是________现象；刚出锅时香气特别浓，这是因为温度越高，________越剧烈；制作“拔丝”用的糖浆，需要不断地加热，主要通过________的方式改变糖浆内能。
15.行驶的汽车刹车时轮胎温度会升高，它的内能增加，这是通过________的方式改变内能的，熄火后汽车停在地面上，轮胎表面温度会降低，它的内能________（填“增加”“减少”或“不变”），这是通过热传递的方式改变内能的。
16.如果散热器中装有10kg的水，在温度升高20℃的过程中，水吸收的热量是________J，水凝固成冰后比热容变________（大/小/不变）[水的比热容]。
17.小明看见妈妈的电动自行车如图所示，电动车内的蓄电池在电路中是提供________的装置；在充电过程中，蓄电池是________（选填“电源”或“用电器”）。
18.在如图所示的电路中，和是两个不同规格的灯泡。只闭合时，若电流表A的示数为0.2A，则通过的电流是______；当只闭合和时，灯和是______联，电流表A测量的是通过_____的电流。
19.如图所示电源电压恒定，当闭合，断开时，电压表示数为4V；当闭合，断开时，电压表示数为6V，则此时灯两端电压为________V。若同时闭合、，电压表示数为________V。
20.有一根电阻丝，在使用的过程中，被拉长了一点，则它的电阻会________；把两根同样的电阻线并在一起作一根使用，其电阻将________。（选填“变大”、“变小”或“不变”）
21.如图所示电路，电源电压不变，定值电阻，闭合开关S，电流表、的指针均指在图示位置，电流表的示数是________A，电路的电源电压为________V。
22.如图所示的电路，电源电压保持不变，、为定值电阻，其中。当只闭合开关时，电流表示数为0.8A，则电源电压为________V；当同时闭合开关、时，电流表的示数变化了0.2A，则的阻值是________，此时若短路，电流表的示数________（“变大”或“变小”或“不变”）。
23.如图所示，电源电压U保持不变，定值电阻，电流表的量程为0~10A，将滑动变阻器的滑片P移至最右端，只闭合开关，电压表示数为，电压表的示数为，电流表的示数为0.4A；再将滑动变阻器的滑片P置于最左端时，电压表示数为，电压表示数为，电流表的示数为。已知，。则______V。若将，，都闭合，将滑动变阻器的滑片移到最右端时，则电流表的示数为________A。
三、作图、实验探究题（24题2分，25题2分，其他每空1分，共23分）
24.根据图甲的实物图在虚线框内画出电路图。
甲 乙
25.请按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得交叉。
甲 乙
26.某小组的同学用如图所示装置做“比较不同物质的吸热能力”实验，选用两个相同的电加热器分别加热A、B两种液体进行比较。
甲 乙
（1）要完成该探究实验，除了图甲中所示的器材外，还需要的测量工具有天平和________。
（2）在两个相同的烧杯中分别装入质量、________都相同的A、B两种液体。
（3）实验中选择相同规格的电加热器，其目的是________________________。
（4）同学们根据实验测得的数据分别描绘出了A、B两种液体的温度随加热时间变化的图像如图乙，分析图乙可知________（选填“A”或“B”）的吸热能力较强。
27.在“探究并联电路电流特点”的实验中，小华设计了如图1所示的电路进行实验。
图1 图2
（1）连接电路时，开关应处于断开状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程闭合开关，测得A、B、C三处的电流分别为、、；更换多组________（选填“相同”或“不同”）规格的灯泡多次实验。
部分实验数据如表所示：
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是________（用表头中的物理量符号写出关系式）；
（4）小华在某次实验时，测得C处电流为0.30A，观察到A处电流表指针位置如图2所示，则B处电流大小为________A。
28.在探究“电阻大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导体，a、b长度相同但粗细（横截面积）不同，b、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。
甲
（1）实验中电流表的示数越大，对应的导线电阻越________。
（2）将导线分别接在M、N之间，闭合开关，记录数据如下表。
选导线a、b比较是为了探究导线电阻的大小与________的关系；若探究导线电阻的大小与材料的关系，应选用的两根导线是________（填写导线代号）。
29.如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图。
（1）连接电路过程中，开关一定要处于断开状态。
（2）在开关闭合前，滑动变阻器的滑片P应该放在________（填“A”或“B”）端。
（3）若要使灯泡变亮，滑片P应向________（填“A”或“B”）端滑动。
（4）如果把原电路中的滑动变阻器接A接线柱改接到B的位置，若仍要使灯泡变亮，滑片P应向________（填“A”或“B”）端滑动。
30.探究“电流与电压和电阻的关系”：
甲 乙 丙 丁
（1）请根据图甲中电路图，用笔画线代替导线将实物图乙连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。
（2）探究“电流与电压的关系”时，某小组在ab间接入电阻，移动滑片P，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图丙所示，为________A。另一小组使用其他阻值的电阻，测量数据如表二所示，根据两组数据描绘出相应的图象如图丁所示。
（3）根据描绘出的图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成________；其中图线________表示的是的图象。
（4）在探究电流与电阻的关系实验过程中，只将5Ω的电阻更换为10Ω的电阻时，电压表的示数将________（选填“变大”、“变小”或“不变”），为了保证定值电阻两端的电压保持不变，应将滑动变阻器的滑片P向________（选填“A”或“B”）端移动。
四、计算题（31题6分，32题9分，共15分）
31.出于对安全和环保的考虑，市政府为喜爱户外烧烤的市民提供了专门的场所。烧烤的主要燃料是木炭。
（1）84g的木炭完全燃烧放出多少热量？
（2）如果这些热量全部被水吸收，则能使初温为20℃、质量为17kg的水，温度升高了多少？[水的比热容为，木炭的热值是]
32.如图所示，电源电压恒为6V，定值电阻。开关S闭合后，当滑动变阻器接入电路的阻值为20Ω时，通过电阻的电流为0.2A。求：
（1）电压表的示数为多少？
（2）的两端的电压是多少？
（3）将滑片P移动到滑动变阻器中点时，电压表的示数为1.5V时，则滑动变阻器的最大阻值是多少？
宣化区2023-2024学年度第一学期阶段性检测
九年级物理试卷答案
一、选择题(1-10小题，只有一个正确答案，每小题3分，11-13小题为多选题，每小题至少有两个选项正确，每小题3分，选对但不全的得2分，错选不得分，共39分)
二、填空题（每空1分，共23分）
14.扩散；分子无规则运动；热传递 15.做功；减少 16.；小
17.电能；用电器 ；并；干路 19.2；6。
20.变大；变小。 21.1.5；6 22.8；40；变大 23.6；5.6
三、作图、实验探究题（24题2分，25题2分，其他每空1分，共23分）
24.根据图甲的实物图在虚线框内画出电路图。
25.请按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得交叉。
26.（1）秒表；（2）初温；（3）使液体在相同时间内吸收相同的热量；（4）A。
27.（2）不同；（3）；（4）0.5。
28.（1）小；（2）横截面积；b、d；
29.（2）B；（3）A；（4）B。
30.
（1）如上所示：（2）0.4；（3）正比；a；（4）变大；B。
四、计算题（31题6分，32题9，共15分）
30.解：（1）木炭完全燃烧放出的热量：
；（3分）
（2）由题知，，
由可得：
。（3分）
答：（1）84g的木炭完全燃烧放出热量；
（2）如果这些热量全部被水吸收，则能使初温为20℃、质量为17kg的水，温度升高40℃。
31.解：（1）由电路图可知，开关S闭合后，滑动变阻器与定值电阻串联，
当滑动变阻器R接入电路的电阻为20Ω时，通过电阻的电流为0.2A。
电压表的示数为：；（3分）
（2）滑动变阻器电阻的电压为；（3分）
（3）当滑片P移动到滑动变阻器中点时，电压表的示数为1.5V时，
则电路中的电流为：，
根据串联电路的总电压等于各用电器两端的电压之和可知：
两端的电压：，
根据欧姆定律可得：。
滑动变阻器的最大阻值为（3分）
答：（1）电压表的示数2V；
（2）的两端的电压是4V；
（3）将滑片P移动到滑动变阻器中点时，电压表的示数为1.5V时，则滑动变阻器的最大阻值是60Ω。题号
一
二
三
四
总分
得分
A.锯木头锯条生热
B.加冰块降温
C.滑滑梯臀部发热
D.搓手取暖
实验序号
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38
导线代号
a
b
c
d
电流表示数
0.22A
1.3A
2.2A
2.7A
表一（）
表二（）
U/V
1.0
2.0
3.0
U/V
0.8
1.6
2.6
I/V
0.20
0.60
I/V
0.08
0.16
0.26
1
2
3
4
5
6
7
8
9
10
11
12
13
A
B
D
B
B
A
D
D
C
C
ABC
AC
ACD
