2023年山东省济宁市中考物理试题

这是一份2023年山东省济宁市中考物理试题，共7页。试卷主要包含了下列各选项中，有错误的是，图6是灯泡L的I-U图像等内容，欢迎下载使用。

温馨提示：
1．本试卷共6页，考试时间60分钟，共60分。
2．答题前，考生务必先核对条形码上的姓名、准考证号和座号，然后用0.5毫米黑色墨水签字笔将本人的姓名、准考证号和座号填写在答题卡相应位置。
3．答非选择题时，必须用0.5毫米黑色墨水签字笔在答题卡上书写。务必在题号所指示的答题区域内作答。作图时，可选用铅笔试画，无误后再用0.5毫米黑色墨水签字笔描黑。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题：下列各题的四个选项中，只有一项符合题意，每小题2分，共20分。
1．下列物理量的单位换算不正确的是
A．长度：B．质量：
C．电流：D．电功；
2．商场里，小明乘着自动扶梯匀速上楼，如图1所示。下列说法正确的是
A．以扶手为参照物，小明是运动的B．小明受重力、支持力和摩擦力
C．小明对扶梯的压力与小明的重力是一对平衡力D．上楼过程中，小明的机械能逐渐增大
3．图2所示是体现我国古代劳动人民智慧的一些成果。关于其中所涉及的物理知识，分析不正确的是
A．图甲：日晷仪能较准确地显示时间，应用了光的折射
B．图乙：站在三音石上拍手，可以听到多次回音，利用了声音的反射
C．图丙：司南能指示南北，利用了地磁场对磁体的作用
D．图丁：中医用“拔火罐”治疗疾病时，应用了大气压

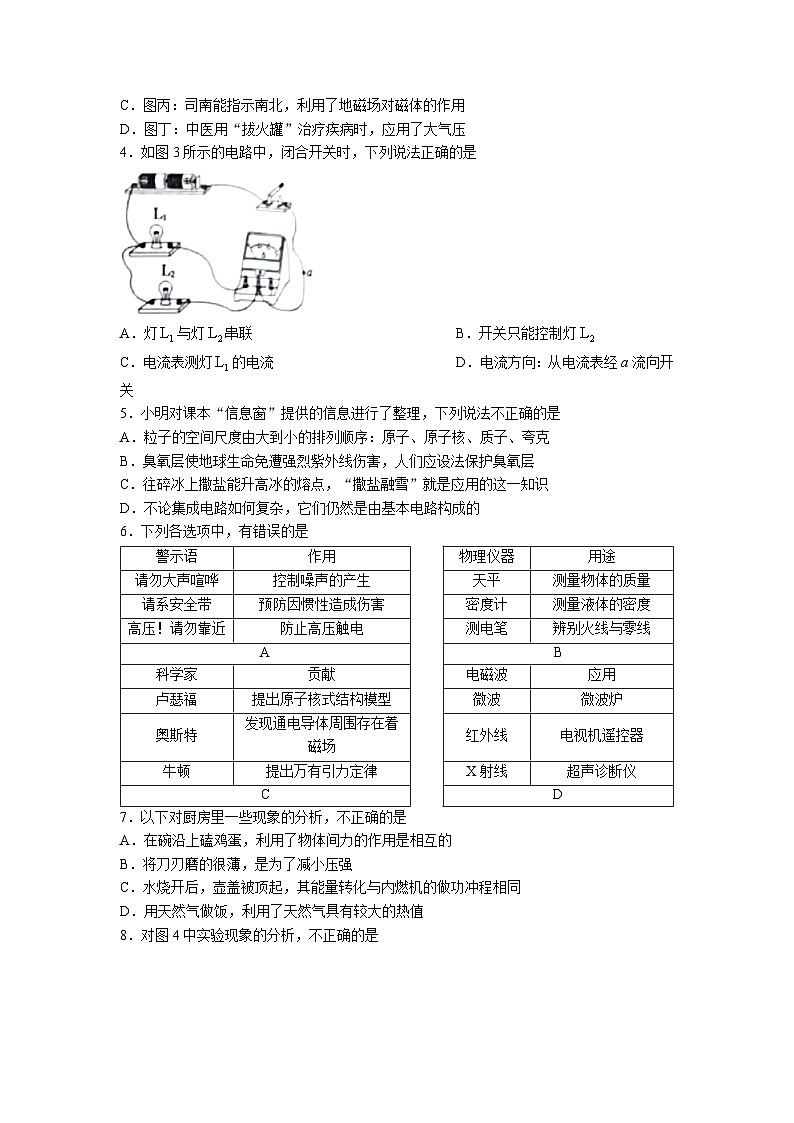

4．如图3所示的电路中，闭合开关时，下列说法正确的是
A．灯与灯串联B．开关只能控制灯
C．电流表测灯的电流D．电流方向：从电流表经a流向开关
5．小明对课本“信息窗”提供的信息进行了整理，下列说法不正确的是
A．粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克
B．臭氧层使地球生命免遭强烈紫外线伤害，人们应设法保护臭氧层
C．往碎冰上撒盐能升高冰的熔点，“撒盐融雪”就是应用的这一知识
D．不论集成电路如何复杂，它们仍然是由基本电路构成的
6．下列各选项中，有错误的是
7．以下对厨房里一些现象的分析，不正确的是
A．在碗沿上磕鸡蛋，利用了物体间力的作用是相互的
B．将刀刃磨的很薄，是为了减小压强
C．水烧开后，壶盖被顶起，其能量转化与内燃机的做功冲程相同
D．用天然气做饭，利用了天然气具有较大的热值

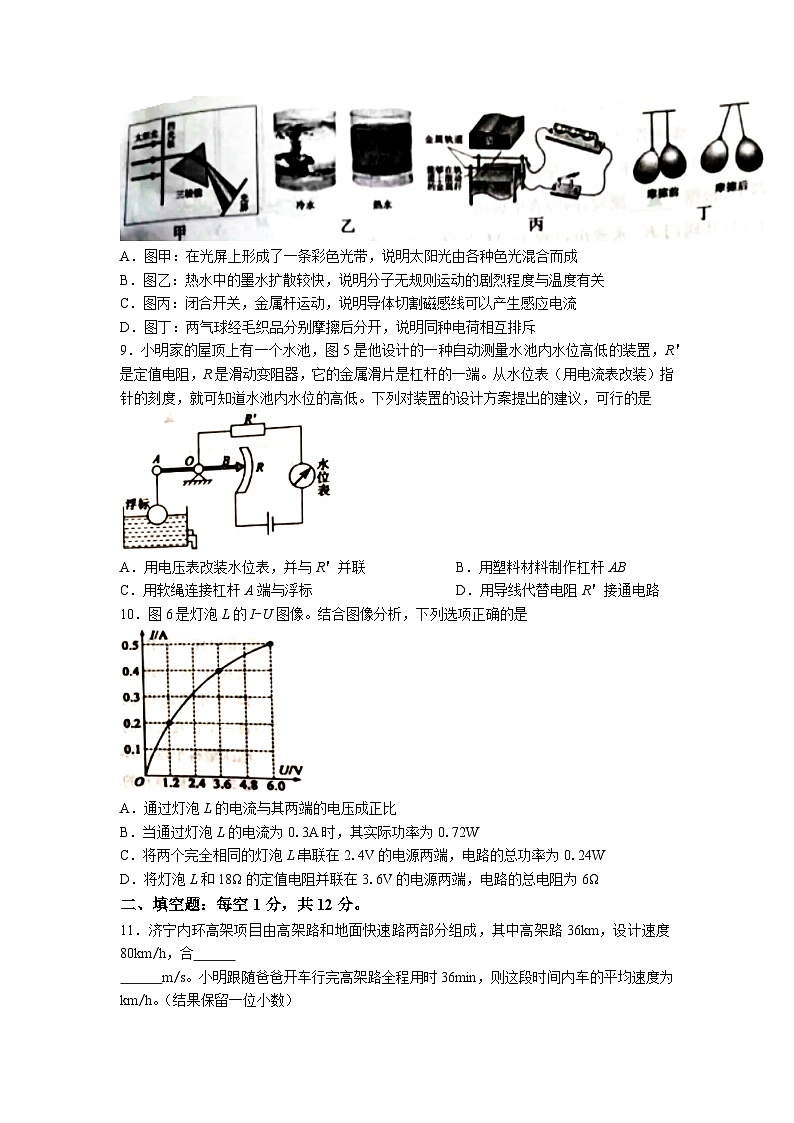

8．对图4中实验现象的分析，不正确的是
A．图甲：在光屏上形成了一条彩色光带，说明太阳光由各种色光混合而成
B．图乙：热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关
C．图丙：闭合开关，金属杆运动，说明导体切割磁感线可以产生感应电流
D．图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥
9．小明家的屋顶上有一个水池，图5是他设计的一种自动测量水池内水位高低的装置，R＇是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是
A．用电压表改装水位表，并与R＇并联B．用塑料材料制作杠杆AB
C．用软绳连接杠杆A端与浮标D．用导线代替电阻R＇接通电路
10．图6是灯泡L的I-U图像。结合图像分析，下列选项正确的是
A．通过灯泡L的电流与其两端的电压成正比
B．当通过灯泡L的电流为0.3A时，其实际功率为0.72W
C．将两个完全相同的灯泡L串联在2.4V的电源两端，电路的总功率为0.24W
D．将灯泡L和18Ω的定值电阻并联在3.6V的电源两端，电路的总电阻为6Ω
二、填空题：每空1分，共12分。
11．济宁内环高架项目由高架路和地面快速路两部分组成，其中高架路36km，设计速度80km/h，合
m/s。小明跟随爸爸开车行完高架路全程用时36min，则这段时间内车的平均速度为 km/h。（结果保留一位小数）
12．现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图7所示，当线圈中的电流从a流向b时，线圈的左端为 极，此时活塞将向 运动，促使血液流动。
13．如图8所示的装置中，AB是一段内径粗细不同的玻璃管，它与蓄水容器相连，在玻璃管较粗和较细的部分，各接有一段竖直的细玻璃管。M、N是AB玻璃管内同一水平线上的两个点，分别位于两竖直细玻璃管下方。关闭阀门K，将水注入蓄水容器中，根据 原理，两竖直细玻璃管内水面是相平 的；打开阀门K，水流出过程中，M点的压强 （选填“大于”“等于”或“小于”）N点的压强。
14．有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需佩戴△（选填“凸透镜”或“凹透镜”）矫正。这种透镜对光有 作用。
15．在测定某液体密度时，小明做了两次实验并做了如下记录，则液体的密度 ，容器的质量m＝ g。
16．两个滑轮按如图9所示的方式组合，用5N的拉力F拉动绳端，使物体在5s内水平向左匀速滑动1m，物体与地面间的摩擦力为9N，则拉力F的功率为 W，滑轮组的机械效率为 。
三、实验题：17题4分，18题5分，19题4分，20题5分，共18分。
17．按要求完成下列作图。
（1）请在图10中画出直杆AB在平面镜M中所成的像。
（2）将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图11所示。请画出此时小球的受力示意图。
18．小明取质量为200g的水，用图12甲所示的实验装置探究水的沸腾特点，并根据实验数据画出了水的温度随时间变化图像，如图12乙所示。
（1）此实验中，用酒精灯给烧杯中的水加热，酒精的化学能转化为水的 能；
（2）分析图像，回答下列问题。
①AB段水吸收的热量为 J；[]
②BC段表示水的 过程，特点是继续吸热，但温度 。
（3）实验结束后，取下烧杯上的硬纸板，发现纸板上有小水珠，这是 （填物态变化名称）现象。
19．利用铁架台、杠杆、质量相等的钩码等器材，探究杠杆的平衡条件。
（1）调节螺母，将没挂钩码的杠杆调节至水平位置平衡，如图13甲所示，其目的是方便测量 ；
（2）为探究杠杆的平衡条件，小明设计了以下两种收集实验数据的方案，其中合理的是 ；
（3）如图13乙所示，在A处挂3个钩码，则应在B处挂 个钩码，才能使杠杆在水平位置保持平衡；
（4）杆秤就是杠杆平衡条件的一个应用，是中国最古老也是现今人们仍然在使用的一种称质量的简易工具，由带有秤星的秤杆、秤砣、提纽等组成。如图14所示，此杆秤有两个提纽，使用它称较重的物体时，常用离秤钩较 （选填“近”或“远”）的提纽。
20．电流做的功跟电压、电流和通电时间三个因素都有关。小明想通过实验验证电功跟电压的关系，选用的器材如图15所示。其中甲、乙两玻璃瓶内装有初始温度相同、等质量的煤油，两电阻丝阻值不同（）。
（1）将两根电阻丝串联后接入电路中，可控制 和 相等；
（2）通电一段时间后，通过观察 来比较电流做功多少；
（3）通过实验发现：在相同时间内，电流通过电阻丝 （选填“”或“”）做的功多；
（4）若两端的电压为3V，电路中的电流为0.4A，则10s内电流通过做的功为 J。
四、计算题：21题4分，22题6分，共10分。
21．小明在探究“浮力的大小与哪些因素有关”实验时，将一底面积为4的圆柱体浸入水中，改变其浸入水中的体积，观察弹簧测力计示数的变化，如图16所示。图甲中，圆柱体有体积浸入水中，弹簧测力计的示数为1.1N；图乙中，圆柱体有体积浸入水中，弹簧测力计的示数为0.9N。取，求：
（1）圆柱体全部浸入水中时受到的浮力；
（2）图乙中，圆柱体底部受到水的压强。
22．在如图17所示的电路中，小灯泡L上标有“6V3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，定值电阻，滑动变阻器R的最大电阻为100Ω。只闭合，滑动滑片P，使变阻器电阻，此时电压表示数为10V。若电源电压不变，不计灯丝电阻随温度的变化，求：
（1）小灯泡的电阻；
（2）电源电压；
（3）只闭合，在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，电路消耗的总功率范围。
警示语
作用
物理仪器
用途
请勿大声喧哗
控制噪声的产生
天平
测量物体的质量
请系安全带
预防因惯性造成伤害
密度计
测量液体的密度
高压！请勿靠近
防止高压触电
测电笔
辨别火线与零线
A
B
科学家
贡献
电磁波
应用
卢瑟福
提出原子核式结构模型
微波
微波炉
奥斯特
发现通电导体周围存在着磁场
红外线
电视机遥控器
牛顿
提出万有引力定律
X射线
超声诊断仪
C
D
次数
液体的体积V/
容器和液体的总质量m/g
1
58
79
2
107
128
实验次数
方案一
方案二
/N
/cm
/N
/cm
/N
/cm
/N
/cm
1
3
3
3
5
2
2
2
4
3
3
1
1
2
5
