湖南省岳阳市汨罗市2023-2024学年九年级上学期期中考试物理试题

这是一份湖南省岳阳市汨罗市2023-2024学年九年级上学期期中考试物理试题，文件包含2023-2024学年度第一学期义务教育学业水平检测docx、2023-2024学年度第一学期义务教育学业水平检测pdf、九年级物理参考答案docx、九年级物理答题卡1docx等4份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。

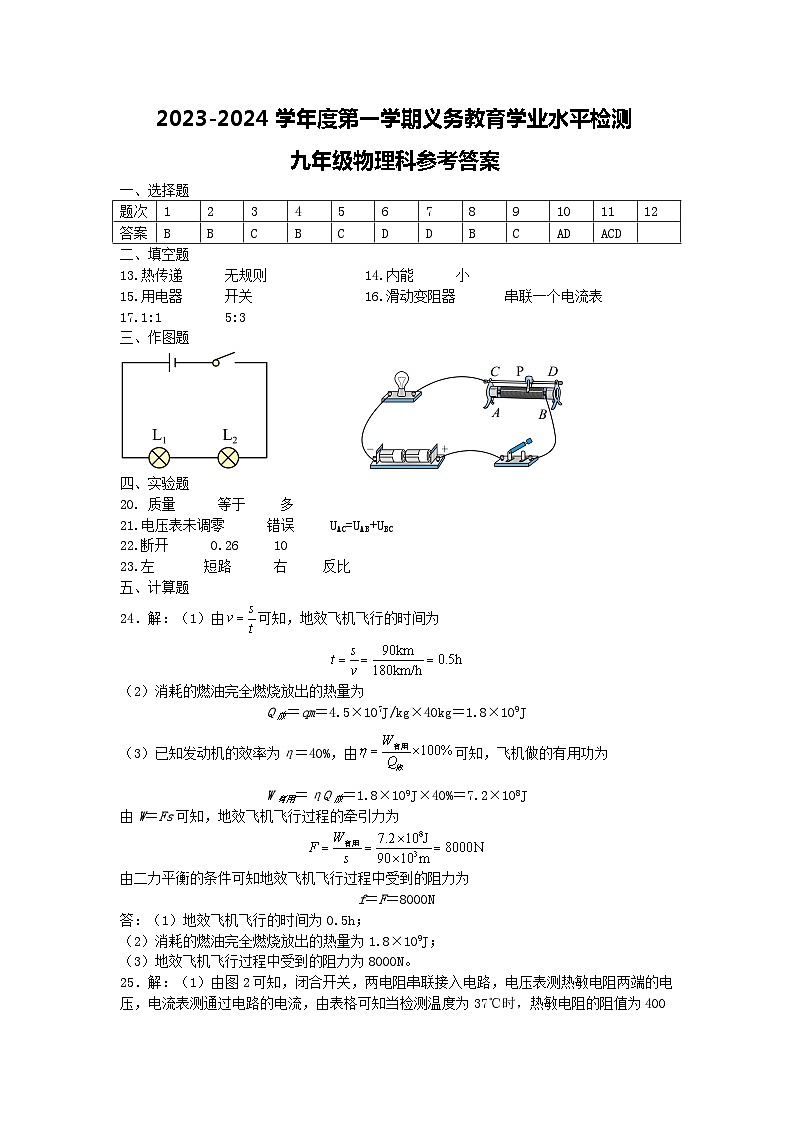

一、选择题
二、填空题
13.热传递 无规则 14.内能 小
15.用电器 开关 16.滑动变阻器 串联一个电流表
17.1:1 5:3
三、作图题

实验题
质量 等于 多
21.电压表未调零 错误 UAC=UAB+UBC
22.断开 0.26 10
23.左 短路 右 反比
计算题
24．解：（1）由可知，地效飞机飞行的时间为
（2）消耗的燃油完全燃烧放出的热量为
Q放＝qm＝4.5×107J/kg×40kg＝1.8×109J
（3）已知发动机的效率为η＝40%，由可知，飞机做的有用功为
W有用＝ηQ放＝1.8×109J×40%＝7.2×108J
由W＝Fs可知，地效飞机飞行过程的牵引力为
由二力平衡的条件可知地效飞机飞行过程中受到的阻力为
f＝F＝8000N
答：（1）地效飞机飞行的时间为0.5h；
（2）消耗的燃油完全燃烧放出的热量为1.8×109J；
（3）地效飞机飞行过程中受到的阻力为8000N。
25．解：（1）由图2可知，闭合开关，两电阻串联接入电路，电压表测热敏电阻两端的电压，电流表测通过电路的电流，由表格可知当检测温度为37℃时，热敏电阻的阻值为400Ω，由题意可知此时电压表示数为3V，根据欧姆定律可得，此时通过电路的电流为
（2）由表格可知当检测温度为33℃时，热敏电阻的阻值为600Ω，根据欧姆定律可得，此时通过电路的电流为
串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据欧姆定律可得，定值电阻的阻值为
解得：U=6V，R0=400Ω。
（3）电流表量程为0~10mA，当通过电路的电流最大为10mA=0.01A时，根据U=IR可知定值电阻两端的电压最大，根据串联电路电压规律可知电压表示数最小，此时定值电阻两端的电压为
U0=IR0=0.01A×400Ω=4V
热敏电阻两端的两端电压为
UR=U-U0=6V-4V=2V
根据欧姆定律可得，此时热敏电阻的阻值为
由表格可知此时的温度为41℃；电压表量程为0~4V，当电压表示数最大为4V时，定值电阻两端的电压最小为
此时通过电路的电流为
此时热敏电阻的阻值为
由表格可知此时的温度为29℃，所以该装置能测量的温度范围为29℃~41℃。
答：（1）当电压表示数为3V恰好报警报警时，电流表的示数为0.0075A；
（2）电源电压为6V，定值电阻R0的阻值为400Ω；
（3）在保证电路各元件安全的情况下，该装置能测量的温度范围为29℃~41℃。
题次
1
2
3
4
5
6
7
8
9
10
11
12
答案
B
B
C
B
C
D
D
B
C
AD
ACD
