辽宁省鞍山市立山区2023-2024学年九年级上学期期中物理试卷
展开
这是一份辽宁省鞍山市立山区2023-2024学年九年级上学期期中物理试卷，共34页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。

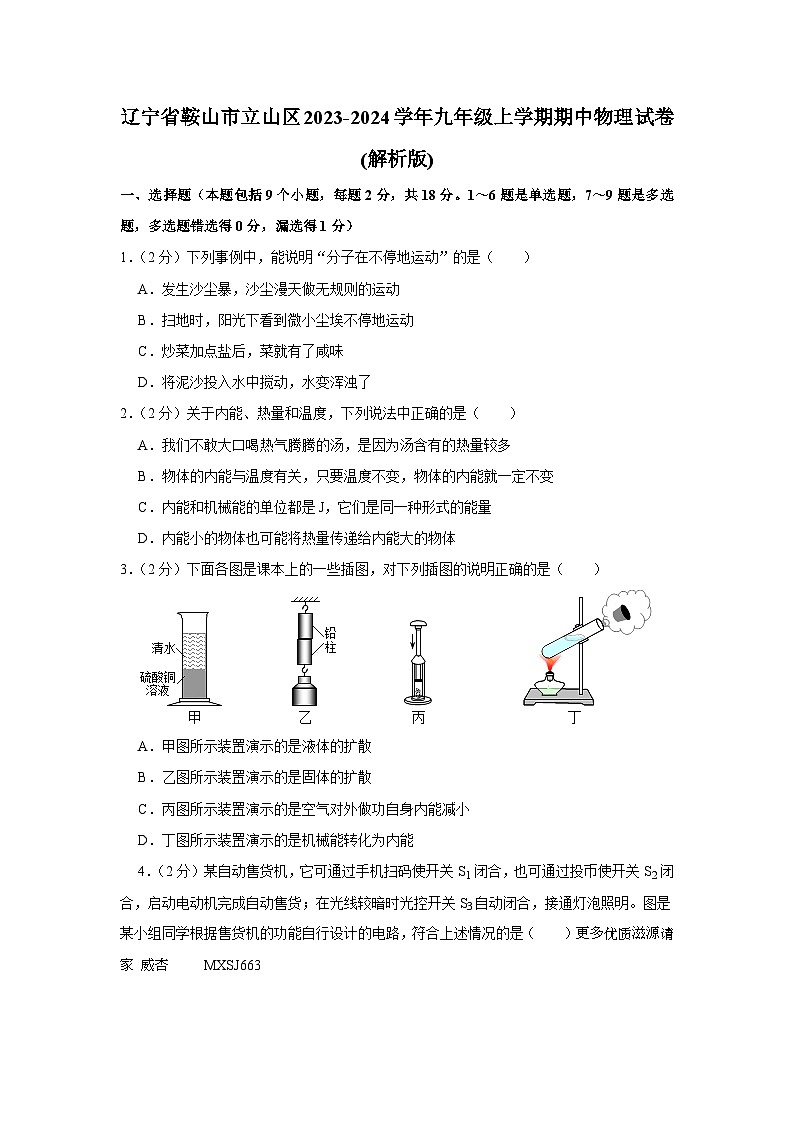

1．（2分）下列事例中，能说明“分子在不停地运动”的是（ ）
A．发生沙尘暴，沙尘漫天做无规则的运动
B．扫地时，阳光下看到微小尘埃不停地运动
C．炒菜加点盐后，菜就有了咸味
D．将泥沙投入水中搅动，水变浑浊了
2．（2分）关于内能、热量和温度，下列说法中正确的是（ ）
A．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能和机械能的单位都是J，它们是同一种形式的能量
D．内能小的物体也可能将热量传递给内能大的物体
3．（2分）下面各图是课本上的一些插图，对下列插图的说明正确的是（ ）
A．甲图所示装置演示的是液体的扩散
B．乙图所示装置演示的是固体的扩散
C．丙图所示装置演示的是空气对外做功自身内能减小
D．丁图所示装置演示的是机械能转化为内能

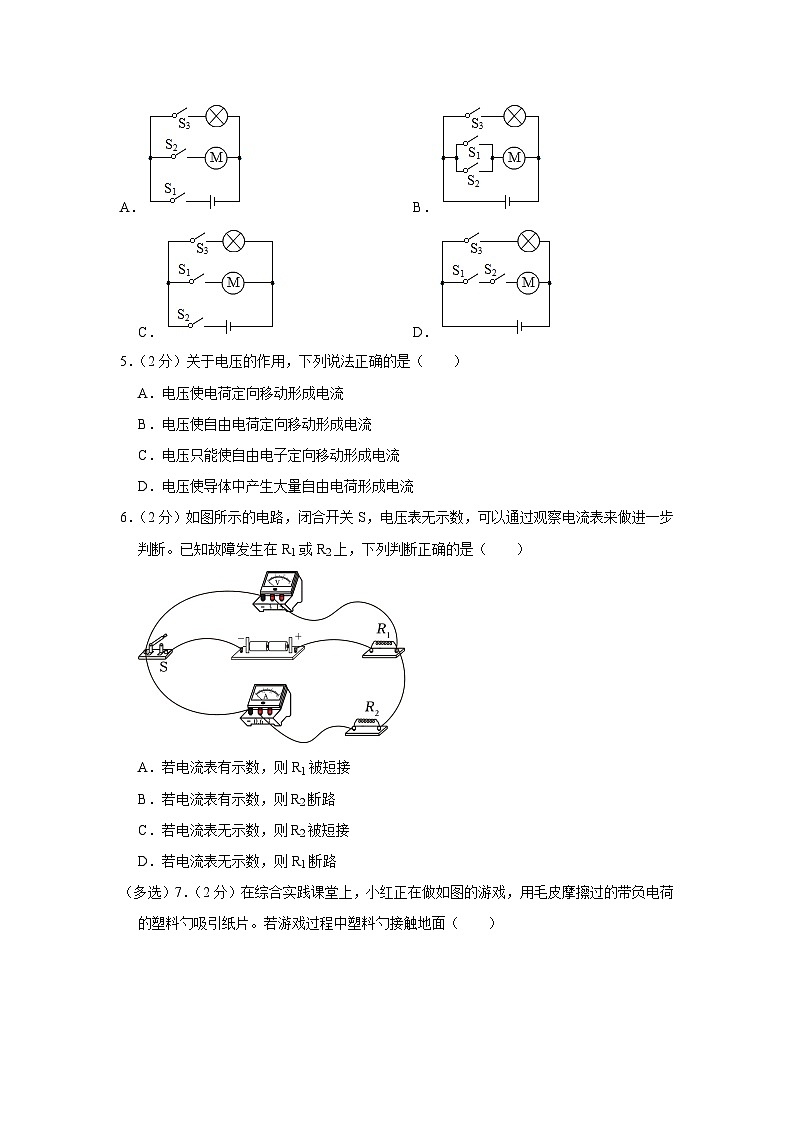

4．（2分）某自动售货机，它可通过手机扫码使开关S1闭合，也可通过投币使开关S2闭合，启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。图是某小组同学根据售货机的功能自行设计的电路，符合上述情况的是（ ）更多优质滋源请 家 威杏 MXSJ663 A．B．
C．D．
5．（2分）关于电压的作用，下列说法正确的是（ ）
A．电压使电荷定向移动形成电流
B．电压使自由电荷定向移动形成电流
C．电压只能使自由电子定向移动形成电流
D．电压使导体中产生大量自由电荷形成电流
6．（2分）如图所示的电路，闭合开关S，电压表无示数，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）
A．若电流表有示数，则R1被短接
B．若电流表有示数，则R2断路
C．若电流表无示数，则R2被短接
D．若电流表无示数，则R1断路

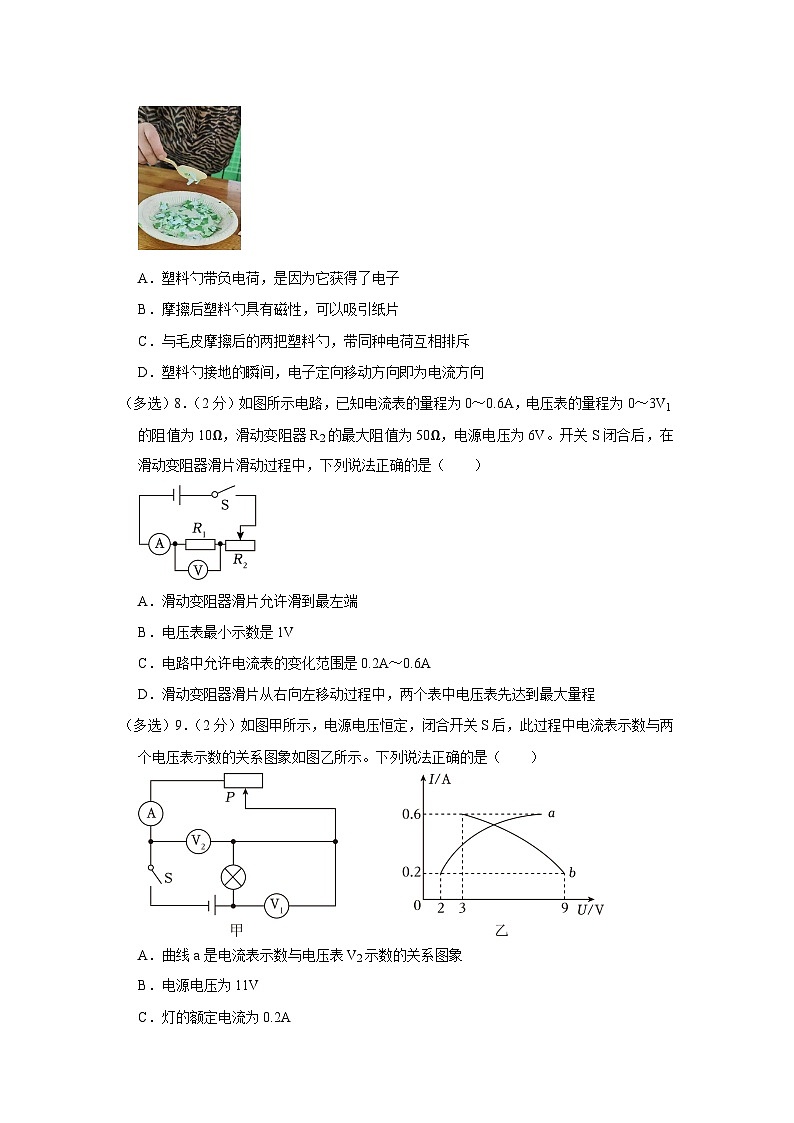

（多选）7．（2分）在综合实践课堂上，小红正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片。若游戏过程中塑料勺接触地面（ ）
A．塑料勺带负电荷，是因为它获得了电子
B．摩擦后塑料勺具有磁性，可以吸引纸片
C．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
D．塑料勺接地的瞬间，电子定向移动方向即为电流方向
（多选）8．（2分）如图所示电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，下列说法正确的是（ ）
A．滑动变阻器滑片允许滑到最左端
B．电压表最小示数是1V
C．电路中允许电流表的变化范围是0.2A～0.6A
D．滑动变阻器滑片从右向左移动过程中，两个表中电压表先达到最大量程
（多选）9．（2分）如图甲所示，电源电压恒定，闭合开关S后，此过程中电流表示数与两个电压表示数的关系图象如图乙所示。下列说法正确的是（ ）
A．曲线a是电流表示数与电压表V2示数的关系图象
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是45Ω
二、填空题（本题包括6个小题；每空1分，共12分）
10．（2分）如图所示，是汽油机的 冲程，行驶时汽油机的飞轮的转速可以达到3600r/min，则每秒钟做功的次数为 次。
11．（2分）LED（发光二极管）灯的主要材料是 （选填“导体”、“半导体”或“超导体”），此材料具有 性。
12．（2分）如图是探究“影响电阻大小的因素“实验。1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同。当1、2分别接入电路时1、I2，且I1＞I2，说明导体的电阻跟导体的 有关。再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的 有关。
13．（2分）阳光明媚的周末，晓东的爸爸开着电动汽车带着晓东到海边游玩，电动车正常行驶时 ；当电量不足时，给电动汽车充电时，蓄电池相当于 （均选填“用电器”或“电源”）。
14．（2分）如图所示，电源电压恒定，R1的电阻为10Ω，当闭合开关S和S1时，电流表的示数为0.5A；再断开开关S1时，电流表示数为0.3A。由此可知电源电压是 V，R2的电阻是 。
15．（2分）在探究“通过导体的电流与导体电阻的关系”实验中电流表取0～0.6A的量程，电压表取0～15V的量程，选择阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻2串联，在能完成实验的前提下。若变阻器R2最大阻值为20Ω，控制电压为2V，则电源电压的选取范围是 ；若R2变阻器最大阻值为40Ω，电源电压为6V不变，则控制电压的选取范围是 。
三、作图题（本题包括2小题；每题2分，共4分）
16．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，小灯泡L才能发光；②向左移动滑动变阻器的滑片P，电流表的示数变小。
17．（2分）往洗衣机放入衣服后，需先按下电源键（闭合开关S），此时指示灯亮1），按下启动键（闭合开关S2），电动机才开始工作，带动滚筒转动清洗衣服。请将电路图设计、补充完整
四、实验题（本题包括4小题；每空1分，共24分）
18．（6分）某实验小组用如图所示的装置比较水和煤油的吸热本领。（ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3）
（1）实验除了温度计，还需要的测量工具是 ；加热过程中，水和煤油吸收热量的多少是通过 来判断的；
（2）在一个烧杯中倒入240mL的水，为了满足实验要求，需要在另一个相同烧杯中倒入 mL的煤油；
（3）用两个相同的电加热器来加热水和煤油，每隔1min记录一次温度，整个实验操作无误。图甲中 （填序号）可以反映煤油的温度随时间的变化规律，煤油的比热容为 ；
（4）某小组根据实验数据绘制的图象，如图乙所示，发现乙图象中AB段与OC段相互平行a mb。（选填“大于”、“小于”或“等于”）
19．（6分）小明探究并联电路的电流特点，实验电路如图甲所示。
（1）本实验中应该使用规格 （选填“相同”或“不同”）的小灯泡；
（2）他在测量A处的电流时，闭合开关前，发现电流表的指针偏转如图乙所示 ；正确调整后，闭合开关，发现电流表的指针又偏向图乙所示位置 ；
（3）他在测量B处的电流时，闭合开关后，观察到灯L1发光，但灯L2不发光，电流表的示数为零，若电路只存在一处故障 ；
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.开关S断路
（4）他将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中 ；
A.换成小量程进行测量
B.重新连接电路进行测量
C.换用不同规格灯泡多次测量
（5）实验结束后，小明又利用器材连接了如图丁所示的电路，当开关S由闭合到断开时1的示数 （选填“变大”、“不变”或“变小”）。
20．（6分）某实验小组在“探究电流与电阻的关系”实验中，按如图甲所示的电路图连接电路，依次将不同阻值的定值电阻R接在a、b间，滑动变阻器的滑片均移到阻值最大端。
（1）如图丁是某同学连接的实物图，经仔细检查后发现有一根导线连接错误，请在图中连接错误的那根导线上画“×”并用笔画线代替导线将电路连接正确。
（2）当接入电阻R1为5Ω时，闭合开关，电流表无示数，移动滑片，两表指针保持不动。若电路中只有一处故障 。
（3）排除故障后，闭合开关，发现电流表示数为0.3A 。
（4）换用不同的电阻R2＝10Ω和R3＝15Ω，并保持电压表的示数为 V不变，得到如图丙所示的图像。
（5）小明认为只有三组数据太少，他又再次换用电阻R4，闭合开关后电流表的示数为0.15A，请推测接下来小明会遇到什么问题？ 。
（6）只用本实验提供的器材，请你帮助小明完善第四次实验（在虚线框中画出电路图即可）。
21．（6分）用“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池做电源、已知阻值的电阻RL、最大阻值为50Ω的滑动变阻器1个、被测电阻Rx、开关2个，电压表和电流表各1只、导线若干。小明和小华分别设计了以下可测电阻Rx的甲、乙两个方案。
（1）上述实验方案中， 方案好，理由是： 。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，其读数为I＝ A，则未知电阻R＝ Ω。
（3）同学们在实验过程中，发现电压表不能正常使用，于是撤去电压表x的方案是 （只填字母）。
如果S、S1都闭合时，电流表示数为I1，闭合S、断开S1时，电流表示数为I2，则电阻的表达式Rx＝为方案 （只填字母）的测量结果。
五、综合应用题（本题包括3小题；共22分）
22．（7分）小星家的太阳能热水器，水箱容积是200L。小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，中午时“温度传感器”显示水箱中的水温为45℃。请你求解下列问题：
（1）水箱中水的质量；
（2）水吸收的热量（c水＝4.2×103J/（kg•℃））；
（3）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%7J/kg）
23．（9分）如图甲为某小汽车测定油箱内油量的电路原理图。其中电源电压恒为12V，R0为5Ω的定值电阻，Rx为压敏电阻，其阻值与所受压力的关系如表所示；油箱水平压在Rx上，空油箱重70N，A为油量表（实际是一只量程为0～0.6A的电流表），指针恰好指示在最大刻度，如图乙所示。求：
（1）当油箱中油耗尽时，压敏电阻Rx的电阻值。
（2）当油箱中油耗尽时，电流表所指示的电流值。
（3）油箱中最多能储油多少L。（1L＝1dm3，ρ汽油＝0.7×103kg/m3，g取10N/kg）
24．（6分）小徐同学对如图（a）所示的电子体温计工作原理很好奇。通过查找资料了解到，电子体温计主要是利用了热敏电阻的电阻值随温度变化显著、反应快这些特性T、定值电阻R0、电流表、电压表、开关和导线等自制电子体温计，其中电源电压为6伏保持不变。下表为选用的热敏电阻RT阻值随温度t变化的数据。
①分析比较上表中的数据RT、t的变化情况，可得的初步结论是： 。
②小徐猜想电子体温计内部电路图如图（b）所示，当热敏电阻所处区域的温度升高 （选填“变大”或“变小”），若将图（c）所示电流表的表盘上电流刻度线上标注相对应的温度 （选填“升高”或“降低”）。
③小徐按照猜想连接电路进行验证，发现热敏电阻所处区域的温度从37℃升高到42℃过程中，电路中的电流变化范围为 安，即使电流表接0～0.6安量程，电流表的指针也几乎不偏转
④他改进了上述方案，重新设计电路如图（d）所示。若热敏电阻所处区域的温度为37℃时（e）所示，求定值电阻R0的阻值。
参考答案与试题解析
一、选择题（本题包括9个小题，每题2分，共18分。1～6题是单选题，7～9题是多选题，多选题错选得0分，漏选得1分）
1．（2分）下列事例中，能说明“分子在不停地运动”的是（ ）
A．发生沙尘暴，沙尘漫天做无规则的运动
B．扫地时，阳光下看到微小尘埃不停地运动
C．炒菜加点盐后，菜就有了咸味
D．将泥沙投入水中搅动，水变浑浊了
【分析】要解答本题需掌握：宏观的机械运动和分子运动的区别。
【解答】解：A、发生沙尘暴，是物质在运动。故A错误。
B、扫地时，也是物质在运动。故B错误。
C、炒菜加点盐后，这是分子运动的结果。
D、将泥沙投入水中搅动，这不是分子的运动。故D错误。
故选：C。
【点评】本题主要考查学生对：分子运动，即扩散现象的理解和掌握，是一道基础题。
2．（2分）关于内能、热量和温度，下列说法中正确的是（ ）
A．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能和机械能的单位都是J，它们是同一种形式的能量
D．内能小的物体也可能将热量传递给内能大的物体
【分析】（1）热量是一个过程量，区别于状态量，只是在热传递这个过程中才有热量这个物理量，当两物体温度相等时，热传递就停止，所以只能说某物体吸收了多少热量，放出了多少热量；
（2）内能的大小跟质量、温度、状态有关；
（3）内能和机械能是两种不同形式的能量，可以相互转化；
（4）热传递的条件是有温度差。
【解答】解：
A、我们不敢大口地喝热气腾腾的汤；热量是一个过程量，故A错误；
B、内能的多少与物体的质量、状态有关，若物体的质量，则物体的内能可能改变；
C、内能和机械能是两种不同形式的能量，故C错误；
D、热传递的条件是：有温度差，低温物体吸收热量，但内能小的物体温度可能比内能大的物体温度高，故D正确。
故选：D。
【点评】本题考查了对热量、内能、能量的转化以及热传递现象，是一道热学综合题。
3．（2分）下面各图是课本上的一些插图，对下列插图的说明正确的是（ ）
A．甲图所示装置演示的是液体的扩散
B．乙图所示装置演示的是固体的扩散
C．丙图所示装置演示的是空气对外做功自身内能减小
D．丁图所示装置演示的是机械能转化为内能
【分析】清水和硫酸铜溶液过一段时间，变成均一稳定的混合物。
两块铅块挤压在一起，两块铅块之间的分子引力作用拉动钩码。
活塞压缩容器内的空气做功，空气的内能增大。
试管内水吸收热量，不断汽化，试管内的水蒸气膨胀对活塞做功，水蒸气的内能转化为活塞的机械能。
【解答】解：A、甲图，形成均一稳定的混合物，符合题意；
B、乙图，不符合题意；
C、丙图，空气内能增大；
D、丁图，不符合题意。
故选：A。
【点评】本题考查了扩散现象、分子间的引力和斥力、改变物体内能的方法等。
物体对外做功，物体的内能减小；对物体做功，物体的内能增大。
4．（2分）某自动售货机，它可通过手机扫码使开关S1闭合，也可通过投币使开关S2闭合，启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。图是某小组同学根据售货机的功能自行设计的电路，符合上述情况的是（ ）
A．B．
C．D．
【分析】根据题意可知，通过手机扫码和投币都可以启动电动机完成自动售货，说明开关S1和开关S2可以独立工作、互不影响即为并联，
再由照明灯泡与电动机工作时互不影响可知电动机与照明灯并联，且照明灯泡只由光控开关控制，据此分析进行解答。
【解答】解：由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，
由并联电路中各支路独立工作、互不影响可知4和开关S2应并联共同控制电动机；
由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，且只由光控开关S7控制，
综上结合选项可知，只有B图符合题意。
故选：B。
【点评】本题考查了串、并联电路的设计，解答时可以根据题意分析选项找出符合要求的选项即可。
5．（2分）关于电压的作用，下列说法正确的是（ ）
A．电压使电荷定向移动形成电流
B．电压使自由电荷定向移动形成电流
C．电压只能使自由电子定向移动形成电流
D．电压使导体中产生大量自由电荷形成电流
【分析】电压是形成电流的原因，电流是电荷的定向移动形成的。
【解答】解：A、电压只能使自由电荷定向移动形成电流，故A错误；
B、电压使自由电荷定向移动形成电流；
C、金属导体中自由电子形成电流，故C错误；
D、导体中的自由电荷不是产生的，在电压的作用下发生了定向移动。
故选：B。
【点评】本题考查对电压、电流的概念理解：电压是形成电流的原因，电流是电荷定向移动形成的，金属中的自由电荷是电子，溶液中的自由电荷是离子。
6．（2分）如图所示的电路，闭合开关S，电压表无示数，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）
A．若电流表有示数，则R1被短接
B．若电流表有示数，则R2断路
C．若电流表无示数，则R2被短接
D．若电流表无示数，则R1断路
【分析】由图可知，电阻R1与电阻R2串联，电压表测量电阻R2两端的电压，电流表测量电路中的电流，闭合开关S，电压表无示数，且故障发生在R1或R2上，可能是电阻R1断路或电阻R2短路，根据电流表具体分析。
【解答】解：由图可知，电阻R1与电阻R2串联，电压表测量电阻R7两端的电压，电流表测量电路中的电流，
A．若R1被短接，则电流表和电压表都有示数；
B．若R2断路，电流表无示数；
C．若R5被短接，则电压表无示数，故C不符合题意；
D．若R1断路，电流表和电压表都没有示数。
故选：D。
【点评】电路故障短路和断路的判断，短路时电路中有电流，断路时电路中无电流。特别是电压表所测的用电器断路，电压表与电路串联。要会辨别不同故障所出现的不同情况。
（多选）7．（2分）在综合实践课堂上，小红正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片。若游戏过程中塑料勺接触地面（ ）
A．塑料勺带负电荷，是因为它获得了电子
B．摩擦后塑料勺具有磁性，可以吸引纸片
C．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
D．塑料勺接地的瞬间，电子定向移动方向即为电流方向
【分析】摩擦起电的实质是电荷的转移；带电体能吸引轻小物体；
同种电荷相互排斥，异种电荷相互吸引；
正电荷定向移动的方向为电流方向。
【解答】解：A．摩擦起电的实质是电荷的转移，是因为它获得了多余的带负电荷的电子；
B．摩擦后塑料勺带电，可以吸引纸片；
C．与毛皮摩擦后的两把塑料勺；故C正确；
D．塑料勺接地的瞬间，定向移动方向与电流方向相反。
故选：AC。
【点评】本题考查摩擦起电、电荷的作用规律和电流方向，属于基础题。
（多选）8．（2分）如图所示电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，下列说法正确的是（ ）
A．滑动变阻器滑片允许滑到最左端
B．电压表最小示数是1V
C．电路中允许电流表的变化范围是0.2A～0.6A
D．滑动变阻器滑片从右向左移动过程中，两个表中电压表先达到最大量程
【分析】由图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）当滑动变阻器的滑片位于最左端时，变阻器接入电路中的电阻为0，电路为R1的简单电路，电压表测电源电压，比较电源电压的值和电压表的量程确定滑片是否可以移到最左端；
（2）当滑动变阻器接入电路中的电阻最大时，总电阻最大，由欧姆定律可知电路中的电流最小，电压表的示数也最小，根据电阻的串联和欧姆定律求出电路中的最小电流，根据欧姆定律求出电压表的最小示数；
（3）根据电压表的量程可知，电压表的最大示数（R1两端的最大电压）为3V，此时电路中的电流最大，根据欧姆定律求出电路中的最大电流，然后确定电流表示数的变化范围；根据上述分析和计算可知哪个电表先达到最大量程。
【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流；
A、当变阻器滑片滑到最左端时，电路为R1的简单电路，电压表测电源电压，则此时电压表示数为6V，所以滑动变阻器滑片不允许滑到最左端；
B、当变阻器滑片在最右端时，总电阻最大，电压表的示数也最小，
此时电路的总电阻为：R＝R6+R2＝10Ω+50Ω＝60Ω，
电路中的最小电流为：I小＝＝＝6.1A，
则电压表最小示数为：U1＝I小R5＝0.1A×10Ω＝7V，故B正确；
C、根据电压表的量程可知1两端的最大电压）为3V，由欧姆定律可知此时电路中的电流最大大＝＝＝7.3A，
结合B项解答可知电路中允许电流表的变化范围是0.3A～0.3A，故C错误；
D、由前面解答可知，电流表示数为5.3A（小于电流表的量程），故D正确。
故选：BD。
【点评】此题考查了串联电路的特点和欧姆定律的应用，要综合考虑电流表和电压表的安全，既不要超过电流表的量程，也不要超过电压表的量程。
（多选）9．（2分）如图甲所示，电源电压恒定，闭合开关S后，此过程中电流表示数与两个电压表示数的关系图象如图乙所示。下列说法正确的是（ ）
A．曲线a是电流表示数与电压表V2示数的关系图象
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是45Ω
【分析】由电路图可知，闭合开关S，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流。
（1）当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表V2的示数最大，此时灯泡两端的电压最小即电压表V1的示数最小，据此判断出电流表示数与两电压表示数对应的关系图象，再根据图乙读出电路中的最小电流、灯泡两端的电压以及滑动变阻器两端的电压，利用串联电路的电压特点求出电源电压，利用欧姆定律求出滑动变阻器的最大阻值；
（2）闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此时电路中的电流最大，根据图乙读出此时电路中的电流。
【解答】解：由电路图可知，闭合开关S，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流。
ABD、当滑片位于最右端时，电路中的电流最小，
由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表V7的示数最大，此时灯泡两端的电压最小即电压表V1的示数最小，则曲线a表示电流表示数与电压表V1示数的关系图象，曲线b表示电流表示数与电压表V7示数的关系图象，故A错误；
由图乙可知，电路中的最小电流I小＝0.2A，此时灯泡两端的电压UL＝4V，滑动变阻器两端的电压U滑＝9V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：U＝UL+U滑＝2V+3V＝11V，故B正确；
由I＝可得滑动变阻器的最大阻值：
R滑大＝＝＝45Ω；
C．闭合开关S后，此时电路中的电流最大大＝0.6A，即小灯泡的额定电流为2.6A。
故选：BD。
【点评】本题考查了串联电路的特点和欧姆定律的应用，正确判断出电流表示数与两电压表示数对应的关系图象是解题的关键。
二、填空题（本题包括6个小题；每空1分，共12分）
10．（2分）如图所示，是汽油机的 做功 冲程，行驶时汽油机的飞轮的转速可以达到3600r/min，则每秒钟做功的次数为 30 次。
【分析】（1）判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程或排气冲程；活塞下行为吸气冲程或做功冲程；
（2）内燃机完成一个工作循环，要经过4个冲程，活塞往返2次，飞轮转动2周，燃气对外做功1次，根据这个比例关系进行解答。
【解答】解：
（1）图中，两气门都关闭，活塞下行，所以是汽油机的做功冲程；
（2）飞轮的转速是3600r/min＝60r/s，表示每秒飞轮转动60周，燃气对外做功1次。
故答案为：做功；30。
【点评】此题考查了对内燃机四个冲程的了解以及有关内燃机的简单计算，是一道基础题。
11．（2分）LED（发光二极管）灯的主要材料是 半导体 （选填“导体”、“半导体”或“超导体”），此材料具有 单向导电 性。
【分析】半导体材料的导电性能介于导体和绝缘体之间，发光二极管是由半导体材料制成的，具有单向导电性。
【解答】解：LED灯主要由半导体材料制成，半导体具有单向导电性。
故答案为：半导体；单向导电。
【点评】本题考查对半导体材料的认识，题目难度不大。
12．（2分）如图是探究“影响电阻大小的因素“实验。1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同。当1、2分别接入电路时1、I2，且I1＞I2，说明导体的电阻跟导体的 长度 有关。再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的 横截面积 有关。
【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小。
（2）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
【解答】解：探究“影响电阻大小的因素“实验。1、2、8是三根镍铬合金丝、长度不同、横截面积不同、2分别接入电路时1、I8，且I1＞I2，说明2的电阻小于2的电阻，故说明导体的电阻跟导体的长度有关。
再换将3接入该电路时，即此时7，但横截面积不同3，且I3＞I8，说明3的电阻小于2的电阻，说明导体的电阻跟导体的横截面积有关；
故答案为：长度；横截面积；
【点评】探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
13．（2分）阳光明媚的周末，晓东的爸爸开着电动汽车带着晓东到海边游玩，电动车正常行驶时 电源 ；当电量不足时，给电动汽车充电时，蓄电池相当于 用电器 （均选填“用电器”或“电源”）。
【分析】蓄电池供电时是电源，充电时则为用电器；
根据蓄电池供电时，能量的转化判断蓄电池的作用。
【解答】解：汽车正常行驶过程中，蓄电池提供电能；给汽车蓄电池充电时，所以相当于用电器。
故答案为：电源；用电器。
【点评】此题考查了蓄电池作用，难度不大，要认真分析。
14．（2分）如图所示，电源电压恒定，R1的电阻为10Ω，当闭合开关S和S1时，电流表的示数为0.5A；再断开开关S1时，电流表示数为0.3A。由此可知电源电压是 3 V，R2的电阻是 15Ω 。
【分析】闭合开关S、S1时，两电阻并联，电流表测干路电流；再断开S1时，电路为R1的简单电路，电流表测通过R1的电流，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，电流表变化的示数为通过R2的电流，根据并联电路的电流特点求出通过R1的电流，利用并联电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出R2的阻值。
【解答】解：（1）闭合开关S、S1时，两电阻并联；
再断开S1时，电路为R8的简单电路，电流表测通过R1的电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，电流表的示数即为R4的电流I1＝0.8A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：I2＝I﹣I2＝0.5A﹣8.3A＝0.8A，
因并联电路中各支路两端的电压相等，
所以，由欧姆定律可得电源的电压：U＝I1R1＝5.3A×10Ω＝3V；
（2）R7的阻值：R2＝＝＝15Ω。
故答案为：3；15Ω。
【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是判断出电流表变化的示数即为通过R2的电流。
15．（2分）在探究“通过导体的电流与导体电阻的关系”实验中电流表取0～0.6A的量程，电压表取0～15V的量程，选择阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻2串联，在能完成实验的前提下。若变阻器R2最大阻值为20Ω，控制电压为2V，则电源电压的选取范围是 2V～4V ；若R2变阻器最大阻值为40Ω，电源电压为6V不变，则控制电压的选取范围是 2V～3V 。
【分析】（1）探究电流与电阻的关系，应保持电阻两端的电压不变；由欧姆定律可知，定值电阻两端的电压；由串联电路的特点可知，当滑动变阻器接入电路的电阻为零时，此时电源电压为最小，当电阻最大为20Ω且变阻器接入最大阻值时，电源电压为最大，由分压原理求出电源电压最大值，进而求出电源电压的选取范围；
（2）滑动变阻器接入最大电阻40Ω时，滑动变阻器分得的电压最大，定值电阻分得的电压最小，且定值电阻越小，定值电阻分得的电压越小，而要保证用四个电阻都能顺利完成实验，则控制定值电阻两端的最小电压应以最大定值电阻20Ω分得的最小电压为准；根据题意分析出电路中允许通过的最大电流，利用欧姆定律求出定值电阻两端允许的最大电压，进而求出定值电阻两端所控制电压的选取范围。
【解答】解：（1）探究电流与电阻的关系，应保持电阻两端的电压不变，所以电路中的最大电流为0.6A，定值电阻两端允许的最大电压为：UR＝IR＝6.6A×5Ω＝6V＞2V，由串联电路的特点可知，此时电源电压为最小：U最小＝UV＝2V；当电阻最大为20Ω且变阻器接入最大阻值时，由分压原理可得：＝最大＝×UR＝×6V＝4V；
（2）因为串联电路电流相等，所以I＝＝，最小为：＝V小＝3V；电路的最大电流为0.6A，因此定值电阻两端允许的最大电压：UV大＝IR7＝0.6A×4Ω＝3V，因此定值电阻两端的电压范围为2V～5V。
故答案为：2V～4V；8V～3V。
【点评】本题探究“通过导体的电流与导体电阻的关系”，考查控制变量法和欧姆定律的应用，有一定的难度。
三、作图题（本题包括2小题；每题2分，共4分）
16．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，小灯泡L才能发光；②向左移动滑动变阻器的滑片P，电流表的示数变小。
【分析】闭合电键S后，小灯泡L才能发光，结合图确定开关的作用；
向左移动滑动变阻器的滑片P，小灯泡L亮度不变，确定灯与变阻器的连接，且电流表的示数变小，即变阻器的电阻变大，确定变阻器的连接并与电流表小量程串联。
【解答】解：①闭合电键S后，小灯泡L才能发光；
②向左移动滑动变阻器的滑片P，小灯泡L亮度不变；根据电流表的示数变小；向左移动滑片，说明变阻器接入电路的电阻变大，再与灯泡并联
【点评】本题考查根据要求连接实物图，关键是确定电路的连接关系和变阻器的连接。
17．（2分）往洗衣机放入衣服后，需先按下电源键（闭合开关S），此时指示灯亮1），按下启动键（闭合开关S2），电动机才开始工作，带动滚筒转动清洗衣服。请将电路图设计、补充完整
【分析】根据灯泡和电动机的工作特点分析电路的连接方式；根据各个开关的作用分析开关的连接方式，从而连接电路。
【解答】解：根据题意可知，先按动电源开关（闭合开关S），指示灯亮起来；
灯泡和电动机能各自独立工作，所以灯泡和电动机是并联接入电路中的；
将洗衣机盖关闭（闭合开关S1），再按动启动开关（闭合开关S2），电动机才能带动滚筒转动清洗衣服2、S2与电动机串联接入一条支路中；开关S接在干路中，如图所示：
。
【点评】本题考查了串、并联电路的设计，根据题意得出三开关以及灯与电动机的连接方式是关键。
四、实验题（本题包括4小题；每空1分，共24分）
18．（6分）某实验小组用如图所示的装置比较水和煤油的吸热本领。（ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3）
（1）实验除了温度计，还需要的测量工具是 秒表 ；加热过程中，水和煤油吸收热量的多少是通过 加热时间 来判断的；
（2）在一个烧杯中倒入240mL的水，为了满足实验要求，需要在另一个相同烧杯中倒入 300 mL的煤油；
（3）用两个相同的电加热器来加热水和煤油，每隔1min记录一次温度，整个实验操作无误。图甲中 a （填序号）可以反映煤油的温度随时间的变化规律，煤油的比热容为 1.575×103J/（kg•℃） ；
（4）某小组根据实验数据绘制的图象，如图乙所示，发现乙图象中AB段与OC段相互平行a 大于 mb。（选填“大于”、“小于”或“等于”）
【分析】（1）根据表中数据，要记录加热的时间，确定要用到测量时间的工具；
使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）利用公式m＝ρV求出水的质量，再利用V＝求出煤油的体积；
（3）水的比热容大于煤油的比热容，实验中水和煤油质量相同，在加热相同时间时，温度变化大的吸热能力弱；
由图甲得出加热10min水和煤油升高的温度，根据Q＝cmΔt，在质量、吸收热量相同的情况下，升高的温度与比热容c成反比得出煤油的比热容；
（4）由数学知识结合转换法，因ca＜cb，根据m＝分析。
【解答】解：（1）根据表中数据，需要控制液体的质量相同，要记录加热的时间；根据转换法，水和煤油吸收热量的多少是通过加热时间来判断的；
（2）水的体积：V水＝240mL＝240cm3；水的质量：m水＝ρ水V水＝1.4g/cm3×240cm3＝240g；
ρ煤油＝5.8×103kg/m7＝0.8g/cm8，
煤油的质量m油＝m水＝240g；
煤油的体积：
V油＝＝＝300cm3＝300mL；
（3）可观察图象，在加热时间相同的情况下，故a的吸热能力弱，水的比热容又大于煤油的比热容；
根据题意可知，用两个相同的电加热器来加热水和煤油，水和煤油吸收的热量Q吸相同，根据甲图在加热时间为10min时，
则煤油的比热容为c煤油＝×4.2×103J/（kg•℃）＝1.575×102J/（kg•℃）；
（4）某小组根据实验数据绘制的图象如图乙所示，发现乙图象中AB段与OC段相互平行，根据数学全等的知识，即吸热相同热量升高的温度相同，m＝a＜cb，
Q和Δt 相同，故ma＞mb，故分析产生这种现象的原因可能是ma＞mb。
故答案为：（1）秒表；加热时间；（3）a3J/（kg•℃）；（4）大于。
【点评】此题考查了密度公式的应用、物质吸热能力的判定、比较吸热能力的方法，难度不大。
19．（6分）小明探究并联电路的电流特点，实验电路如图甲所示。
（1）本实验中应该使用规格 不同 （选填“相同”或“不同”）的小灯泡；
（2）他在测量A处的电流时，闭合开关前，发现电流表的指针偏转如图乙所示 电流表使用前没有调零 ；正确调整后，闭合开关，发现电流表的指针又偏向图乙所示位置 电流表正负接线柱接反了 ；
（3）他在测量B处的电流时，闭合开关后，观察到灯L1发光，但灯L2不发光，电流表的示数为零，若电路只存在一处故障 C ；
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.开关S断路
（4）他将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中 C ；
A.换成小量程进行测量
B.重新连接电路进行测量
C.换用不同规格灯泡多次测量
（5）实验结束后，小明又利用器材连接了如图丁所示的电路，当开关S由闭合到断开时1的示数 变小 （选填“变大”、“不变”或“变小”）。
【分析】（1）（4）在通过归纳法总结实验规律时，要注意为了避免实验的偶然性，应换用不同规格的灯泡进行多次实验；
（2）使用电流表测电流时，电流表在使用前需调零；闭合开关，发现电流表指针反偏，说明电流表正负接线柱接反了；
（3）但灯L2不发光，电流表的示数为零，说明该支路断路；
（5）开关S闭合时，两灯泡并联接入电路，电流表A1测干路电流，开关S断开时，电路中只有灯泡L1，根据并联电路电流规律分析即可。
【解答】解：（1）在通过归纳法总结实验规律时，要注意为了避免实验的偶然性，从而获得普遍规律；
（2）使用电流表测电流时，电流表在使用前需调零；
闭合开关，发现电流表的指针向着没有刻度的一侧偏转，说明电流表正负接线柱接反了；
（3）但灯L2不发光，电流表的示数为零，故选C；
（4）应换用不同规格的灯泡进行多次实验，从而获得普遍规律；
（5）开关S闭合时，两灯泡并联接入电路1测干路电流，开关S断开时3，在并联电路中，干路电流等于各支路电流之和，电流表A1的示数变小。
故答案为：（1）不同；（2）电流表使用前没有调零；（3）C；（5）变小。
【点评】本题是探究并联电路电流规律的实验，考查了归纳法的运用、电流表的使用、故障分析、根据开关的状态判断电路的连接方式、电表示数的变化等知识，难度一般。
20．（6分）某实验小组在“探究电流与电阻的关系”实验中，按如图甲所示的电路图连接电路，依次将不同阻值的定值电阻R接在a、b间，滑动变阻器的滑片均移到阻值最大端。
（1）如图丁是某同学连接的实物图，经仔细检查后发现有一根导线连接错误，请在图中连接错误的那根导线上画“×”并用笔画线代替导线将电路连接正确。
（2）当接入电阻R1为5Ω时，闭合开关，电流表无示数，移动滑片，两表指针保持不动。若电路中只有一处故障 定值电阻断路 。
（3）排除故障后，闭合开关，发现电流表示数为0.3A 15Ω 。
（4）换用不同的电阻R2＝10Ω和R3＝15Ω，并保持电压表的示数为 3 V不变，得到如图丙所示的图像。
（5）小明认为只有三组数据太少，他又再次换用电阻R4，闭合开关后电流表的示数为0.15A，请推测接下来小明会遇到什么问题？ 无论怎样移动滑动变阻器滑片都无法使R4两端电压保持3V不变 。
（6）只用本实验提供的器材，请你帮助小明完善第四次实验（在虚线框中画出电路图即可）。
【分析】（1）在“探究电流与电阻的关系”实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端；
（2）闭合开关，电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
（3）闭合开关，此时滑动变阻器接入电路的阻值最大，根据欧姆定律求出电路的总电阻，利用电阻的串联求出滑动变阻器最大阻值；
（4）根据图丙利用U＝IR求出定值电阻两端电压；
（5）当换用R3＝15Ω电阻时，根据串联分压原理确定滑动变阻器接入电路的阻值；换用电阻R4时，根据电阻的串联结合欧姆定律求出R4的阻值，然后根据欧姆定律求出两端R4的电压，据此推测接下来小明会遇到的问题；
（6）探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入25Ω电阻时滑动变阻器连入电路中的电阻，据此设计电路。
【解答】解：（1）原电路图中，定值电阻和电流表并联，在“探究电流与电阻的关系”实验中、滑动变阻器和电流表串联，如下图所示：
；
（2）闭合开关，电流表无示数，电压表有示数，则与电压表并联的电路以外的电路是完好的，若电路中只有一处故障；此时电压表测电源电压，电压表选用大量程，其示数为6V；
（3）闭合开关，此时滑动变阻器接入电路的阻值最大，根据欧姆定律可知
R总＝＝＝20Ω
R滑＝R总﹣R3＝20Ω﹣5Ω＝15Ω；
（4）由图丙可知，定值电阻两端电压为UV＝IR＝0.4A×5Ω＝0.6A×10Ω＝0.2A×15Ω＝3V，即电压表的示数保持3V不变；
（5）当换用R3＝15Ω电阻时，保持电压表的示数为6V不变，此时滑动变阻器两端电压为6V﹣3V＝3V，此时滑动变阻器接入电路的阻值为15Ω；
当换用电阻R4时，滑动变阻器滑片位置不变，则此时电路的总电阻为：
R总'＝＝＝40Ω，
根据电阻的串联可知，R4＝R总'﹣R滑＝40Ω﹣15Ω＝25Ω，
则电阻R8两端电压为：U4＝I4R3＝0.15A×25Ω＝3.75V＞4V，由于此时滑动变阻器接入电路的阻值已经最大4两端电压保持3V不变；
（6）实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律滑＝U﹣UV＝6V﹣3V＝5V，滑动变阻器分得的电压为电压表示数的，根据分压原理，滑动变阻器连入电路中的电阻为：R滑'＝2×25Ω＝25Ω，即滑动变阻器的最大阻值不能小于25Ω，故为了能完善第四次实验，即将R2串联在电路中，电路设计如下图所示：
。
故答案为：（1）见解答图；（2）定值电阻断路；（4）34两端电压保持3V不变；（6）见解答图。
【点评】本题探究电流与电阻的关系实验，考查了电路连接、电路故障、控制变量法和欧姆定律的应用及电路图设计等知识。
21．（6分）用“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池做电源、已知阻值的电阻RL、最大阻值为50Ω的滑动变阻器1个、被测电阻Rx、开关2个，电压表和电流表各1只、导线若干。小明和小华分别设计了以下可测电阻Rx的甲、乙两个方案。
（1）上述实验方案中， 甲 方案好，理由是： 可以进行多次测量取平均值减小实验误差 。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，其读数为I＝ 0.3 A，则未知电阻R＝ 8 Ω。
（3）同学们在实验过程中，发现电压表不能正常使用，于是撤去电压表x的方案是 A （只填字母）。
如果S、S1都闭合时，电流表示数为I1，闭合S、断开S1时，电流表示数为I2，则电阻的表达式Rx＝为方案 B （只填字母）的测量结果。
【分析】（1）从简洁方便来看，甲更胜一筹，可以进行多次测量取平均值减小实验误差；
（2）根据选取的量程，认清电流表的分度值，读出电流的数值，由欧姆定律的变形式计算电阻阻值；
（3）由欧姆定律可得，要想测出Rx的阻值应先得出Rx两端的电压及通过Rx的电流，若电压表不能正常使用，则分别分析各选项可得出符合条件的电路图。
【解答】解：（1）从简洁方便来看，甲更好；
（2）丙图中的电流表的量程和分度值分别为0.6A、2.02A；
电阻的阻值是：
Rx＝＝＝8Ω；
（3）由欧姆定律可得，要想测出Rx的阻值应先得出Rx两端的电压及通过Rx的电流，若电压表不能正常使用，可以间接得出Rx两端的电压，由图可知A图中只能测出Rx的电流，无法间接测出Rx两端的电压。
如果S、S6都闭合时，电流表示数为I1，闭合S、断开S1时，电流表示数为I8；则
若是方案B中的电路，电阻的表达式为Rx＝＝；
若是方案C中的电路，电阻的表达式为Rx＝＝；
若是方案D中的电路，电阻的表达式为Rx＝＝；
故电阻的表达式为：
Rx＝为方案B的测量结果。
故答案是：（1）甲；原因可以进行多次测量取平均值减小实验误差；8；（3）A；B。
【点评】考查伏安法测电阻的实验，设计正确的电路图、排除电路故障是我们在实验中常遇到的问题，因此在实验课上我们要边实验边思考，将所学的理论与实际结合起来，锻炼我们解决实际问题的能力。注意伏安法测电阻的原理为欧姆定律的使用，一定要直接或间接测出电阻两端的电压和通过电阻的电流为目的，然后可由欧姆定律求得电阻的阻值。
五、综合应用题（本题包括3小题；共22分）
22．（7分）小星家的太阳能热水器，水箱容积是200L。小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，中午时“温度传感器”显示水箱中的水温为45℃。请你求解下列问题：
（1）水箱中水的质量；
（2）水吸收的热量（c水＝4.2×103J/（kg•℃））；
（3）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%7J/kg）
【分析】（1）知道水的体积（水箱的容积），利用密度公式求水的质量；
（2）又知道水的初温和末温、水的比热容，利用吸热公式Q吸＝cmΔt求解；
（3）先根据Q吸＝Q放×40%求出完全燃烧煤气放出的热量，而Q放＝qm，据此求出煤气的质量。
【解答】解：
（1）水的体积：
V＝200L＝200×10﹣3m3，
水的质量：
m＝ρV＝7×103kg/m3×200×10﹣2m3＝200kg，
（2）水吸收的热量：
Q吸＝cmΔt＝4.3×103J/（kg•℃）×200kg×（45℃﹣20℃）＝2.5×107J；
（3）由题知Q吸＝Q放×40%
而Q放＝m′q，
∴Q吸＝m′q×40%
∴m′＝＝＝1.25kg。
答：（1）水箱中水的质量为200kg；
（2）水吸收的热量为2.8×107J；
（3）至少需要燃烧1.25kg煤气。
【点评】本题是一道力学与热学的综合应用题，与实际生活相联系，使学生觉得学了物理有用，解题时注意200L≠200kg，必须利用密度公式计算。
23．（9分）如图甲为某小汽车测定油箱内油量的电路原理图。其中电源电压恒为12V，R0为5Ω的定值电阻，Rx为压敏电阻，其阻值与所受压力的关系如表所示；油箱水平压在Rx上，空油箱重70N，A为油量表（实际是一只量程为0～0.6A的电流表），指针恰好指示在最大刻度，如图乙所示。求：
（1）当油箱中油耗尽时，压敏电阻Rx的电阻值。
（2）当油箱中油耗尽时，电流表所指示的电流值。
（3）油箱中最多能储油多少L。（1L＝1dm3，ρ汽油＝0.7×103kg/m3，g取10N/kg）
【分析】（1）当油箱中油耗尽时，空油箱重70N，压敏电阻受到的压力为70N，由表格可知其阻值；
（2）压敏电阻和R0串联接入电路，根据串联电路特点和欧姆定律可计算电流表所指示的电流值；
（3）当油箱加满油时，指针恰好指示在最大刻度，根据欧姆定律和串联电路特点计算此时压敏电阻的阻值，由表格可知此时压敏电阻受到的压力，进一步计算油箱中的油重，根据重力公式和密度公式计算油箱中油的体积。
【解答】解：（1）当油箱中油耗尽时，空油箱重70N，由表格可知其阻值为70Ω；
（2）压敏电阻和R0串联接入电路，串联电路总电阻等于各分电阻之和，
所以此时电路总电阻：R＝R0+Rx＝4Ω+70Ω＝75Ω，
通过该电路的电流：I＝＝＝0.16A；
（3）当油箱加满油时，指针恰好指示在最大刻度，
该电路的总电阻为：R′＝＝＝20Ω，
此时压敏电阻的阻值为：Rx＝R′﹣R0＝20Ω﹣5Ω＝15Ω，
由表格可知此时压敏电阻受到的压力为455N，则油箱中的油重：G＝G′﹣G8＝455N﹣70N＝385N，
油箱中油的质量：m＝＝＝38.5kg，
油箱中油的体积：V＝＝＝4.055m3＝55L。
答：（1）当油箱中油耗尽时，压敏电阻Rx的电阻值为70Ω；
（2）当油箱中油耗尽时，电流表所指示的电流值为0.16A；
（3）油箱中最多能储油55L。
【点评】本题考查串联电路特点、欧姆定律、重力公式、密度公式的灵活运用，有一定的综合性。
24．（6分）小徐同学对如图（a）所示的电子体温计工作原理很好奇。通过查找资料了解到，电子体温计主要是利用了热敏电阻的电阻值随温度变化显著、反应快这些特性T、定值电阻R0、电流表、电压表、开关和导线等自制电子体温计，其中电源电压为6伏保持不变。下表为选用的热敏电阻RT阻值随温度t变化的数据。
①分析比较上表中的数据RT、t的变化情况，可得的初步结论是： 热敏电阻的阻值随温度的升高而减小 。
②小徐猜想电子体温计内部电路图如图（b）所示，当热敏电阻所处区域的温度升高 变大 （选填“变大”或“变小”），若将图（c）所示电流表的表盘上电流刻度线上标注相对应的温度 升高 （选填“升高”或“降低”）。
③小徐按照猜想连接电路进行验证，发现热敏电阻所处区域的温度从37℃升高到42℃过程中，电路中的电流变化范围为 0.01～0.015 安，即使电流表接0～0.6安量程，电流表的指针也几乎不偏转
④他改进了上述方案，重新设计电路如图（d）所示。若热敏电阻所处区域的温度为37℃时（e）所示，求定值电阻R0的阻值。
【分析】①由表格数据可知热敏电阻的阻值随温度的升高而减小；
②根据欧姆定律判断当热敏电阻所处区域的温度升高时电路中电流的变化，据此判断流表的表盘上电流刻度线上标注相对应的温度的变化；
③根据欧姆定律计算热敏电阻所处区域的温度从37℃升高到42℃过程中电路中的电流变化范围；
④由图（d）可知两电阻串联接入电路，电压表测定值电阻两端的电压，电源电压为6V，由图（e）可知电压表示数，根据串联电路电压规律可知热敏电阻两端的电压，根据欧姆定律可得此时通过电路的电流，根据欧姆定律可得定值电阻R0的阻值。
【解答】解：①分析比较上表中的数据RT、t的变化情况，可得的初步结论是热敏电阻的阻值随温度的升高而减小；
②小徐猜想电子体温计内部电路图如图（b）所示，当热敏电阻所处区域的温度升高，根据欧姆定律可得通过电路的电流变大，则温度的刻度值从左至右升高；
③由表格可知温度为37℃时，热敏电阻的阻值为600Ω＝＝0.01A，
由表格可知温度为42℃时，热敏电阻的阻值为400Ω＝＝0.015A，
电路中的电流变化范围为0.001A～3.015A；
④由图（d）可知两电阻串联接入电路，电压表测定值电阻两端的电压，由图（e）可知电压表示数为1.5V，
串联电路总电压等于各部分电压之和，根据串联电路电压规律可知热敏电阻两端的电压：UT＝U﹣U4＝6V﹣1.7V＝4.5V，
根据欧姆定律可得此时通过电路的电流：I″＝＝＝0.0075A，
根据欧姆定律可得定值电阻R4的阻值：R0＝＝＝200Ω。
答：①热敏电阻随温度的升高而减小；②变大；③4.01～0.015；
④定值电阻R0的阻值为200Ω。
【点评】本题考查串联电路特点、欧姆定律的灵活运用，正确读取表格信息是解题的关键。F/N
0
70
140
…
315
350
385
420
455
490
R/Ω
80
70
60
…
35
30
25
30
15
10
温度t（℃）
35
36
37
38
39
40
41
42
电阻RT（Ω）
680
640
600
560
520
480
440
400
F/N
0
70
140
…
315
350
385
420
455
490
R/Ω
80
70
60
…
35
30
25
30
15
10
温度t（℃）
35
36
37
38
39
40
41
42
电阻RT（Ω）
680
640
600
560
520
480
440
400
1．（2分）下列事例中，能说明“分子在不停地运动”的是（ ）
A．发生沙尘暴，沙尘漫天做无规则的运动
B．扫地时，阳光下看到微小尘埃不停地运动
C．炒菜加点盐后，菜就有了咸味
D．将泥沙投入水中搅动，水变浑浊了
2．（2分）关于内能、热量和温度，下列说法中正确的是（ ）
A．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能和机械能的单位都是J，它们是同一种形式的能量
D．内能小的物体也可能将热量传递给内能大的物体
3．（2分）下面各图是课本上的一些插图，对下列插图的说明正确的是（ ）
A．甲图所示装置演示的是液体的扩散
B．乙图所示装置演示的是固体的扩散
C．丙图所示装置演示的是空气对外做功自身内能减小
D．丁图所示装置演示的是机械能转化为内能
4．（2分）某自动售货机，它可通过手机扫码使开关S1闭合，也可通过投币使开关S2闭合，启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。图是某小组同学根据售货机的功能自行设计的电路，符合上述情况的是（ ）更多优质滋源请 家 威杏 MXSJ663 A．B．
C．D．
5．（2分）关于电压的作用，下列说法正确的是（ ）
A．电压使电荷定向移动形成电流
B．电压使自由电荷定向移动形成电流
C．电压只能使自由电子定向移动形成电流
D．电压使导体中产生大量自由电荷形成电流
6．（2分）如图所示的电路，闭合开关S，电压表无示数，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）
A．若电流表有示数，则R1被短接
B．若电流表有示数，则R2断路
C．若电流表无示数，则R2被短接
D．若电流表无示数，则R1断路
（多选）7．（2分）在综合实践课堂上，小红正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片。若游戏过程中塑料勺接触地面（ ）
A．塑料勺带负电荷，是因为它获得了电子
B．摩擦后塑料勺具有磁性，可以吸引纸片
C．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
D．塑料勺接地的瞬间，电子定向移动方向即为电流方向
（多选）8．（2分）如图所示电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，下列说法正确的是（ ）
A．滑动变阻器滑片允许滑到最左端
B．电压表最小示数是1V
C．电路中允许电流表的变化范围是0.2A～0.6A
D．滑动变阻器滑片从右向左移动过程中，两个表中电压表先达到最大量程
（多选）9．（2分）如图甲所示，电源电压恒定，闭合开关S后，此过程中电流表示数与两个电压表示数的关系图象如图乙所示。下列说法正确的是（ ）
A．曲线a是电流表示数与电压表V2示数的关系图象
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是45Ω
二、填空题（本题包括6个小题；每空1分，共12分）
10．（2分）如图所示，是汽油机的 冲程，行驶时汽油机的飞轮的转速可以达到3600r/min，则每秒钟做功的次数为 次。
11．（2分）LED（发光二极管）灯的主要材料是 （选填“导体”、“半导体”或“超导体”），此材料具有 性。
12．（2分）如图是探究“影响电阻大小的因素“实验。1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同。当1、2分别接入电路时1、I2，且I1＞I2，说明导体的电阻跟导体的 有关。再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的 有关。
13．（2分）阳光明媚的周末，晓东的爸爸开着电动汽车带着晓东到海边游玩，电动车正常行驶时 ；当电量不足时，给电动汽车充电时，蓄电池相当于 （均选填“用电器”或“电源”）。
14．（2分）如图所示，电源电压恒定，R1的电阻为10Ω，当闭合开关S和S1时，电流表的示数为0.5A；再断开开关S1时，电流表示数为0.3A。由此可知电源电压是 V，R2的电阻是 。
15．（2分）在探究“通过导体的电流与导体电阻的关系”实验中电流表取0～0.6A的量程，电压表取0～15V的量程，选择阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻2串联，在能完成实验的前提下。若变阻器R2最大阻值为20Ω，控制电压为2V，则电源电压的选取范围是 ；若R2变阻器最大阻值为40Ω，电源电压为6V不变，则控制电压的选取范围是 。
三、作图题（本题包括2小题；每题2分，共4分）
16．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，小灯泡L才能发光；②向左移动滑动变阻器的滑片P，电流表的示数变小。
17．（2分）往洗衣机放入衣服后，需先按下电源键（闭合开关S），此时指示灯亮1），按下启动键（闭合开关S2），电动机才开始工作，带动滚筒转动清洗衣服。请将电路图设计、补充完整
四、实验题（本题包括4小题；每空1分，共24分）
18．（6分）某实验小组用如图所示的装置比较水和煤油的吸热本领。（ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3）
（1）实验除了温度计，还需要的测量工具是 ；加热过程中，水和煤油吸收热量的多少是通过 来判断的；
（2）在一个烧杯中倒入240mL的水，为了满足实验要求，需要在另一个相同烧杯中倒入 mL的煤油；
（3）用两个相同的电加热器来加热水和煤油，每隔1min记录一次温度，整个实验操作无误。图甲中 （填序号）可以反映煤油的温度随时间的变化规律，煤油的比热容为 ；
（4）某小组根据实验数据绘制的图象，如图乙所示，发现乙图象中AB段与OC段相互平行a mb。（选填“大于”、“小于”或“等于”）
19．（6分）小明探究并联电路的电流特点，实验电路如图甲所示。
（1）本实验中应该使用规格 （选填“相同”或“不同”）的小灯泡；
（2）他在测量A处的电流时，闭合开关前，发现电流表的指针偏转如图乙所示 ；正确调整后，闭合开关，发现电流表的指针又偏向图乙所示位置 ；
（3）他在测量B处的电流时，闭合开关后，观察到灯L1发光，但灯L2不发光，电流表的示数为零，若电路只存在一处故障 ；
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.开关S断路
（4）他将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中 ；
A.换成小量程进行测量
B.重新连接电路进行测量
C.换用不同规格灯泡多次测量
（5）实验结束后，小明又利用器材连接了如图丁所示的电路，当开关S由闭合到断开时1的示数 （选填“变大”、“不变”或“变小”）。
20．（6分）某实验小组在“探究电流与电阻的关系”实验中，按如图甲所示的电路图连接电路，依次将不同阻值的定值电阻R接在a、b间，滑动变阻器的滑片均移到阻值最大端。
（1）如图丁是某同学连接的实物图，经仔细检查后发现有一根导线连接错误，请在图中连接错误的那根导线上画“×”并用笔画线代替导线将电路连接正确。
（2）当接入电阻R1为5Ω时，闭合开关，电流表无示数，移动滑片，两表指针保持不动。若电路中只有一处故障 。
（3）排除故障后，闭合开关，发现电流表示数为0.3A 。
（4）换用不同的电阻R2＝10Ω和R3＝15Ω，并保持电压表的示数为 V不变，得到如图丙所示的图像。
（5）小明认为只有三组数据太少，他又再次换用电阻R4，闭合开关后电流表的示数为0.15A，请推测接下来小明会遇到什么问题？ 。
（6）只用本实验提供的器材，请你帮助小明完善第四次实验（在虚线框中画出电路图即可）。
21．（6分）用“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池做电源、已知阻值的电阻RL、最大阻值为50Ω的滑动变阻器1个、被测电阻Rx、开关2个，电压表和电流表各1只、导线若干。小明和小华分别设计了以下可测电阻Rx的甲、乙两个方案。
（1）上述实验方案中， 方案好，理由是： 。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，其读数为I＝ A，则未知电阻R＝ Ω。
（3）同学们在实验过程中，发现电压表不能正常使用，于是撤去电压表x的方案是 （只填字母）。
如果S、S1都闭合时，电流表示数为I1，闭合S、断开S1时，电流表示数为I2，则电阻的表达式Rx＝为方案 （只填字母）的测量结果。
五、综合应用题（本题包括3小题；共22分）
22．（7分）小星家的太阳能热水器，水箱容积是200L。小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，中午时“温度传感器”显示水箱中的水温为45℃。请你求解下列问题：
（1）水箱中水的质量；
（2）水吸收的热量（c水＝4.2×103J/（kg•℃））；
（3）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%7J/kg）
23．（9分）如图甲为某小汽车测定油箱内油量的电路原理图。其中电源电压恒为12V，R0为5Ω的定值电阻，Rx为压敏电阻，其阻值与所受压力的关系如表所示；油箱水平压在Rx上，空油箱重70N，A为油量表（实际是一只量程为0～0.6A的电流表），指针恰好指示在最大刻度，如图乙所示。求：
（1）当油箱中油耗尽时，压敏电阻Rx的电阻值。
（2）当油箱中油耗尽时，电流表所指示的电流值。
（3）油箱中最多能储油多少L。（1L＝1dm3，ρ汽油＝0.7×103kg/m3，g取10N/kg）
24．（6分）小徐同学对如图（a）所示的电子体温计工作原理很好奇。通过查找资料了解到，电子体温计主要是利用了热敏电阻的电阻值随温度变化显著、反应快这些特性T、定值电阻R0、电流表、电压表、开关和导线等自制电子体温计，其中电源电压为6伏保持不变。下表为选用的热敏电阻RT阻值随温度t变化的数据。
①分析比较上表中的数据RT、t的变化情况，可得的初步结论是： 。
②小徐猜想电子体温计内部电路图如图（b）所示，当热敏电阻所处区域的温度升高 （选填“变大”或“变小”），若将图（c）所示电流表的表盘上电流刻度线上标注相对应的温度 （选填“升高”或“降低”）。
③小徐按照猜想连接电路进行验证，发现热敏电阻所处区域的温度从37℃升高到42℃过程中，电路中的电流变化范围为 安，即使电流表接0～0.6安量程，电流表的指针也几乎不偏转
④他改进了上述方案，重新设计电路如图（d）所示。若热敏电阻所处区域的温度为37℃时（e）所示，求定值电阻R0的阻值。
参考答案与试题解析
一、选择题（本题包括9个小题，每题2分，共18分。1～6题是单选题，7～9题是多选题，多选题错选得0分，漏选得1分）
1．（2分）下列事例中，能说明“分子在不停地运动”的是（ ）
A．发生沙尘暴，沙尘漫天做无规则的运动
B．扫地时，阳光下看到微小尘埃不停地运动
C．炒菜加点盐后，菜就有了咸味
D．将泥沙投入水中搅动，水变浑浊了
【分析】要解答本题需掌握：宏观的机械运动和分子运动的区别。
【解答】解：A、发生沙尘暴，是物质在运动。故A错误。
B、扫地时，也是物质在运动。故B错误。
C、炒菜加点盐后，这是分子运动的结果。
D、将泥沙投入水中搅动，这不是分子的运动。故D错误。
故选：C。
【点评】本题主要考查学生对：分子运动，即扩散现象的理解和掌握，是一道基础题。
2．（2分）关于内能、热量和温度，下列说法中正确的是（ ）
A．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能和机械能的单位都是J，它们是同一种形式的能量
D．内能小的物体也可能将热量传递给内能大的物体
【分析】（1）热量是一个过程量，区别于状态量，只是在热传递这个过程中才有热量这个物理量，当两物体温度相等时，热传递就停止，所以只能说某物体吸收了多少热量，放出了多少热量；
（2）内能的大小跟质量、温度、状态有关；
（3）内能和机械能是两种不同形式的能量，可以相互转化；
（4）热传递的条件是有温度差。
【解答】解：
A、我们不敢大口地喝热气腾腾的汤；热量是一个过程量，故A错误；
B、内能的多少与物体的质量、状态有关，若物体的质量，则物体的内能可能改变；
C、内能和机械能是两种不同形式的能量，故C错误；
D、热传递的条件是：有温度差，低温物体吸收热量，但内能小的物体温度可能比内能大的物体温度高，故D正确。
故选：D。
【点评】本题考查了对热量、内能、能量的转化以及热传递现象，是一道热学综合题。
3．（2分）下面各图是课本上的一些插图，对下列插图的说明正确的是（ ）
A．甲图所示装置演示的是液体的扩散
B．乙图所示装置演示的是固体的扩散
C．丙图所示装置演示的是空气对外做功自身内能减小
D．丁图所示装置演示的是机械能转化为内能
【分析】清水和硫酸铜溶液过一段时间，变成均一稳定的混合物。
两块铅块挤压在一起，两块铅块之间的分子引力作用拉动钩码。
活塞压缩容器内的空气做功，空气的内能增大。
试管内水吸收热量，不断汽化，试管内的水蒸气膨胀对活塞做功，水蒸气的内能转化为活塞的机械能。
【解答】解：A、甲图，形成均一稳定的混合物，符合题意；
B、乙图，不符合题意；
C、丙图，空气内能增大；
D、丁图，不符合题意。
故选：A。
【点评】本题考查了扩散现象、分子间的引力和斥力、改变物体内能的方法等。
物体对外做功，物体的内能减小；对物体做功，物体的内能增大。
4．（2分）某自动售货机，它可通过手机扫码使开关S1闭合，也可通过投币使开关S2闭合，启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。图是某小组同学根据售货机的功能自行设计的电路，符合上述情况的是（ ）
A．B．
C．D．
【分析】根据题意可知，通过手机扫码和投币都可以启动电动机完成自动售货，说明开关S1和开关S2可以独立工作、互不影响即为并联，
再由照明灯泡与电动机工作时互不影响可知电动机与照明灯并联，且照明灯泡只由光控开关控制，据此分析进行解答。
【解答】解：由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，
由并联电路中各支路独立工作、互不影响可知4和开关S2应并联共同控制电动机；
由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，且只由光控开关S7控制，
综上结合选项可知，只有B图符合题意。
故选：B。
【点评】本题考查了串、并联电路的设计，解答时可以根据题意分析选项找出符合要求的选项即可。
5．（2分）关于电压的作用，下列说法正确的是（ ）
A．电压使电荷定向移动形成电流
B．电压使自由电荷定向移动形成电流
C．电压只能使自由电子定向移动形成电流
D．电压使导体中产生大量自由电荷形成电流
【分析】电压是形成电流的原因，电流是电荷的定向移动形成的。
【解答】解：A、电压只能使自由电荷定向移动形成电流，故A错误；
B、电压使自由电荷定向移动形成电流；
C、金属导体中自由电子形成电流，故C错误；
D、导体中的自由电荷不是产生的，在电压的作用下发生了定向移动。
故选：B。
【点评】本题考查对电压、电流的概念理解：电压是形成电流的原因，电流是电荷定向移动形成的，金属中的自由电荷是电子，溶液中的自由电荷是离子。
6．（2分）如图所示的电路，闭合开关S，电压表无示数，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）
A．若电流表有示数，则R1被短接
B．若电流表有示数，则R2断路
C．若电流表无示数，则R2被短接
D．若电流表无示数，则R1断路
【分析】由图可知，电阻R1与电阻R2串联，电压表测量电阻R2两端的电压，电流表测量电路中的电流，闭合开关S，电压表无示数，且故障发生在R1或R2上，可能是电阻R1断路或电阻R2短路，根据电流表具体分析。
【解答】解：由图可知，电阻R1与电阻R2串联，电压表测量电阻R7两端的电压，电流表测量电路中的电流，
A．若R1被短接，则电流表和电压表都有示数；
B．若R2断路，电流表无示数；
C．若R5被短接，则电压表无示数，故C不符合题意；
D．若R1断路，电流表和电压表都没有示数。
故选：D。
【点评】电路故障短路和断路的判断，短路时电路中有电流，断路时电路中无电流。特别是电压表所测的用电器断路，电压表与电路串联。要会辨别不同故障所出现的不同情况。
（多选）7．（2分）在综合实践课堂上，小红正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片。若游戏过程中塑料勺接触地面（ ）
A．塑料勺带负电荷，是因为它获得了电子
B．摩擦后塑料勺具有磁性，可以吸引纸片
C．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
D．塑料勺接地的瞬间，电子定向移动方向即为电流方向
【分析】摩擦起电的实质是电荷的转移；带电体能吸引轻小物体；
同种电荷相互排斥，异种电荷相互吸引；
正电荷定向移动的方向为电流方向。
【解答】解：A．摩擦起电的实质是电荷的转移，是因为它获得了多余的带负电荷的电子；
B．摩擦后塑料勺带电，可以吸引纸片；
C．与毛皮摩擦后的两把塑料勺；故C正确；
D．塑料勺接地的瞬间，定向移动方向与电流方向相反。
故选：AC。
【点评】本题考查摩擦起电、电荷的作用规律和电流方向，属于基础题。
（多选）8．（2分）如图所示电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动过程中，下列说法正确的是（ ）
A．滑动变阻器滑片允许滑到最左端
B．电压表最小示数是1V
C．电路中允许电流表的变化范围是0.2A～0.6A
D．滑动变阻器滑片从右向左移动过程中，两个表中电压表先达到最大量程
【分析】由图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）当滑动变阻器的滑片位于最左端时，变阻器接入电路中的电阻为0，电路为R1的简单电路，电压表测电源电压，比较电源电压的值和电压表的量程确定滑片是否可以移到最左端；
（2）当滑动变阻器接入电路中的电阻最大时，总电阻最大，由欧姆定律可知电路中的电流最小，电压表的示数也最小，根据电阻的串联和欧姆定律求出电路中的最小电流，根据欧姆定律求出电压表的最小示数；
（3）根据电压表的量程可知，电压表的最大示数（R1两端的最大电压）为3V，此时电路中的电流最大，根据欧姆定律求出电路中的最大电流，然后确定电流表示数的变化范围；根据上述分析和计算可知哪个电表先达到最大量程。
【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流；
A、当变阻器滑片滑到最左端时，电路为R1的简单电路，电压表测电源电压，则此时电压表示数为6V，所以滑动变阻器滑片不允许滑到最左端；
B、当变阻器滑片在最右端时，总电阻最大，电压表的示数也最小，
此时电路的总电阻为：R＝R6+R2＝10Ω+50Ω＝60Ω，
电路中的最小电流为：I小＝＝＝6.1A，
则电压表最小示数为：U1＝I小R5＝0.1A×10Ω＝7V，故B正确；
C、根据电压表的量程可知1两端的最大电压）为3V，由欧姆定律可知此时电路中的电流最大大＝＝＝7.3A，
结合B项解答可知电路中允许电流表的变化范围是0.3A～0.3A，故C错误；
D、由前面解答可知，电流表示数为5.3A（小于电流表的量程），故D正确。
故选：BD。
【点评】此题考查了串联电路的特点和欧姆定律的应用，要综合考虑电流表和电压表的安全，既不要超过电流表的量程，也不要超过电压表的量程。
（多选）9．（2分）如图甲所示，电源电压恒定，闭合开关S后，此过程中电流表示数与两个电压表示数的关系图象如图乙所示。下列说法正确的是（ ）
A．曲线a是电流表示数与电压表V2示数的关系图象
B．电源电压为11V
C．灯的额定电流为0.2A
D．滑动变阻器的最大阻值是45Ω
【分析】由电路图可知，闭合开关S，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流。
（1）当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表V2的示数最大，此时灯泡两端的电压最小即电压表V1的示数最小，据此判断出电流表示数与两电压表示数对应的关系图象，再根据图乙读出电路中的最小电流、灯泡两端的电压以及滑动变阻器两端的电压，利用串联电路的电压特点求出电源电压，利用欧姆定律求出滑动变阻器的最大阻值；
（2）闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此时电路中的电流最大，根据图乙读出此时电路中的电流。
【解答】解：由电路图可知，闭合开关S，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流。
ABD、当滑片位于最右端时，电路中的电流最小，
由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表V7的示数最大，此时灯泡两端的电压最小即电压表V1的示数最小，则曲线a表示电流表示数与电压表V1示数的关系图象，曲线b表示电流表示数与电压表V7示数的关系图象，故A错误；
由图乙可知，电路中的最小电流I小＝0.2A，此时灯泡两端的电压UL＝4V，滑动变阻器两端的电压U滑＝9V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：U＝UL+U滑＝2V+3V＝11V，故B正确；
由I＝可得滑动变阻器的最大阻值：
R滑大＝＝＝45Ω；
C．闭合开关S后，此时电路中的电流最大大＝0.6A，即小灯泡的额定电流为2.6A。
故选：BD。
【点评】本题考查了串联电路的特点和欧姆定律的应用，正确判断出电流表示数与两电压表示数对应的关系图象是解题的关键。
二、填空题（本题包括6个小题；每空1分，共12分）
10．（2分）如图所示，是汽油机的 做功 冲程，行驶时汽油机的飞轮的转速可以达到3600r/min，则每秒钟做功的次数为 30 次。
【分析】（1）判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程或排气冲程；活塞下行为吸气冲程或做功冲程；
（2）内燃机完成一个工作循环，要经过4个冲程，活塞往返2次，飞轮转动2周，燃气对外做功1次，根据这个比例关系进行解答。
【解答】解：
（1）图中，两气门都关闭，活塞下行，所以是汽油机的做功冲程；
（2）飞轮的转速是3600r/min＝60r/s，表示每秒飞轮转动60周，燃气对外做功1次。
故答案为：做功；30。
【点评】此题考查了对内燃机四个冲程的了解以及有关内燃机的简单计算，是一道基础题。
11．（2分）LED（发光二极管）灯的主要材料是 半导体 （选填“导体”、“半导体”或“超导体”），此材料具有 单向导电 性。
【分析】半导体材料的导电性能介于导体和绝缘体之间，发光二极管是由半导体材料制成的，具有单向导电性。
【解答】解：LED灯主要由半导体材料制成，半导体具有单向导电性。
故答案为：半导体；单向导电。
【点评】本题考查对半导体材料的认识，题目难度不大。
12．（2分）如图是探究“影响电阻大小的因素“实验。1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同。当1、2分别接入电路时1、I2，且I1＞I2，说明导体的电阻跟导体的 长度 有关。再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的 横截面积 有关。
【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小。
（2）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
【解答】解：探究“影响电阻大小的因素“实验。1、2、8是三根镍铬合金丝、长度不同、横截面积不同、2分别接入电路时1、I8，且I1＞I2，说明2的电阻小于2的电阻，故说明导体的电阻跟导体的长度有关。
再换将3接入该电路时，即此时7，但横截面积不同3，且I3＞I8，说明3的电阻小于2的电阻，说明导体的电阻跟导体的横截面积有关；
故答案为：长度；横截面积；
【点评】探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
13．（2分）阳光明媚的周末，晓东的爸爸开着电动汽车带着晓东到海边游玩，电动车正常行驶时 电源 ；当电量不足时，给电动汽车充电时，蓄电池相当于 用电器 （均选填“用电器”或“电源”）。
【分析】蓄电池供电时是电源，充电时则为用电器；
根据蓄电池供电时，能量的转化判断蓄电池的作用。
【解答】解：汽车正常行驶过程中，蓄电池提供电能；给汽车蓄电池充电时，所以相当于用电器。
故答案为：电源；用电器。
【点评】此题考查了蓄电池作用，难度不大，要认真分析。
14．（2分）如图所示，电源电压恒定，R1的电阻为10Ω，当闭合开关S和S1时，电流表的示数为0.5A；再断开开关S1时，电流表示数为0.3A。由此可知电源电压是 3 V，R2的电阻是 15Ω 。
【分析】闭合开关S、S1时，两电阻并联，电流表测干路电流；再断开S1时，电路为R1的简单电路，电流表测通过R1的电流，根据并联电路中各支路独立工作、互不影响可知通过R1的电流不变，电流表变化的示数为通过R2的电流，根据并联电路的电流特点求出通过R1的电流，利用并联电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出R2的阻值。
【解答】解：（1）闭合开关S、S1时，两电阻并联；
再断开S1时，电路为R8的简单电路，电流表测通过R1的电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，电流表的示数即为R4的电流I1＝0.8A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：I2＝I﹣I2＝0.5A﹣8.3A＝0.8A，
因并联电路中各支路两端的电压相等，
所以，由欧姆定律可得电源的电压：U＝I1R1＝5.3A×10Ω＝3V；
（2）R7的阻值：R2＝＝＝15Ω。
故答案为：3；15Ω。
【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是判断出电流表变化的示数即为通过R2的电流。
15．（2分）在探究“通过导体的电流与导体电阻的关系”实验中电流表取0～0.6A的量程，电压表取0～15V的量程，选择阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值电阻2串联，在能完成实验的前提下。若变阻器R2最大阻值为20Ω，控制电压为2V，则电源电压的选取范围是 2V～4V ；若R2变阻器最大阻值为40Ω，电源电压为6V不变，则控制电压的选取范围是 2V～3V 。
【分析】（1）探究电流与电阻的关系，应保持电阻两端的电压不变；由欧姆定律可知，定值电阻两端的电压；由串联电路的特点可知，当滑动变阻器接入电路的电阻为零时，此时电源电压为最小，当电阻最大为20Ω且变阻器接入最大阻值时，电源电压为最大，由分压原理求出电源电压最大值，进而求出电源电压的选取范围；
（2）滑动变阻器接入最大电阻40Ω时，滑动变阻器分得的电压最大，定值电阻分得的电压最小，且定值电阻越小，定值电阻分得的电压越小，而要保证用四个电阻都能顺利完成实验，则控制定值电阻两端的最小电压应以最大定值电阻20Ω分得的最小电压为准；根据题意分析出电路中允许通过的最大电流，利用欧姆定律求出定值电阻两端允许的最大电压，进而求出定值电阻两端所控制电压的选取范围。
【解答】解：（1）探究电流与电阻的关系，应保持电阻两端的电压不变，所以电路中的最大电流为0.6A，定值电阻两端允许的最大电压为：UR＝IR＝6.6A×5Ω＝6V＞2V，由串联电路的特点可知，此时电源电压为最小：U最小＝UV＝2V；当电阻最大为20Ω且变阻器接入最大阻值时，由分压原理可得：＝最大＝×UR＝×6V＝4V；
（2）因为串联电路电流相等，所以I＝＝，最小为：＝V小＝3V；电路的最大电流为0.6A，因此定值电阻两端允许的最大电压：UV大＝IR7＝0.6A×4Ω＝3V，因此定值电阻两端的电压范围为2V～5V。
故答案为：2V～4V；8V～3V。
【点评】本题探究“通过导体的电流与导体电阻的关系”，考查控制变量法和欧姆定律的应用，有一定的难度。
三、作图题（本题包括2小题；每题2分，共4分）
16．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，小灯泡L才能发光；②向左移动滑动变阻器的滑片P，电流表的示数变小。
【分析】闭合电键S后，小灯泡L才能发光，结合图确定开关的作用；
向左移动滑动变阻器的滑片P，小灯泡L亮度不变，确定灯与变阻器的连接，且电流表的示数变小，即变阻器的电阻变大，确定变阻器的连接并与电流表小量程串联。
【解答】解：①闭合电键S后，小灯泡L才能发光；
②向左移动滑动变阻器的滑片P，小灯泡L亮度不变；根据电流表的示数变小；向左移动滑片，说明变阻器接入电路的电阻变大，再与灯泡并联
【点评】本题考查根据要求连接实物图，关键是确定电路的连接关系和变阻器的连接。
17．（2分）往洗衣机放入衣服后，需先按下电源键（闭合开关S），此时指示灯亮1），按下启动键（闭合开关S2），电动机才开始工作，带动滚筒转动清洗衣服。请将电路图设计、补充完整
【分析】根据灯泡和电动机的工作特点分析电路的连接方式；根据各个开关的作用分析开关的连接方式，从而连接电路。
【解答】解：根据题意可知，先按动电源开关（闭合开关S），指示灯亮起来；
灯泡和电动机能各自独立工作，所以灯泡和电动机是并联接入电路中的；
将洗衣机盖关闭（闭合开关S1），再按动启动开关（闭合开关S2），电动机才能带动滚筒转动清洗衣服2、S2与电动机串联接入一条支路中；开关S接在干路中，如图所示：
。
【点评】本题考查了串、并联电路的设计，根据题意得出三开关以及灯与电动机的连接方式是关键。
四、实验题（本题包括4小题；每空1分，共24分）
18．（6分）某实验小组用如图所示的装置比较水和煤油的吸热本领。（ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3）
（1）实验除了温度计，还需要的测量工具是 秒表 ；加热过程中，水和煤油吸收热量的多少是通过 加热时间 来判断的；
（2）在一个烧杯中倒入240mL的水，为了满足实验要求，需要在另一个相同烧杯中倒入 300 mL的煤油；
（3）用两个相同的电加热器来加热水和煤油，每隔1min记录一次温度，整个实验操作无误。图甲中 a （填序号）可以反映煤油的温度随时间的变化规律，煤油的比热容为 1.575×103J/（kg•℃） ；
（4）某小组根据实验数据绘制的图象，如图乙所示，发现乙图象中AB段与OC段相互平行a 大于 mb。（选填“大于”、“小于”或“等于”）
【分析】（1）根据表中数据，要记录加热的时间，确定要用到测量时间的工具；
使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）利用公式m＝ρV求出水的质量，再利用V＝求出煤油的体积；
（3）水的比热容大于煤油的比热容，实验中水和煤油质量相同，在加热相同时间时，温度变化大的吸热能力弱；
由图甲得出加热10min水和煤油升高的温度，根据Q＝cmΔt，在质量、吸收热量相同的情况下，升高的温度与比热容c成反比得出煤油的比热容；
（4）由数学知识结合转换法，因ca＜cb，根据m＝分析。
【解答】解：（1）根据表中数据，需要控制液体的质量相同，要记录加热的时间；根据转换法，水和煤油吸收热量的多少是通过加热时间来判断的；
（2）水的体积：V水＝240mL＝240cm3；水的质量：m水＝ρ水V水＝1.4g/cm3×240cm3＝240g；
ρ煤油＝5.8×103kg/m7＝0.8g/cm8，
煤油的质量m油＝m水＝240g；
煤油的体积：
V油＝＝＝300cm3＝300mL；
（3）可观察图象，在加热时间相同的情况下，故a的吸热能力弱，水的比热容又大于煤油的比热容；
根据题意可知，用两个相同的电加热器来加热水和煤油，水和煤油吸收的热量Q吸相同，根据甲图在加热时间为10min时，
则煤油的比热容为c煤油＝×4.2×103J/（kg•℃）＝1.575×102J/（kg•℃）；
（4）某小组根据实验数据绘制的图象如图乙所示，发现乙图象中AB段与OC段相互平行，根据数学全等的知识，即吸热相同热量升高的温度相同，m＝a＜cb，
Q和Δt 相同，故ma＞mb，故分析产生这种现象的原因可能是ma＞mb。
故答案为：（1）秒表；加热时间；（3）a3J/（kg•℃）；（4）大于。
【点评】此题考查了密度公式的应用、物质吸热能力的判定、比较吸热能力的方法，难度不大。
19．（6分）小明探究并联电路的电流特点，实验电路如图甲所示。
（1）本实验中应该使用规格 不同 （选填“相同”或“不同”）的小灯泡；
（2）他在测量A处的电流时，闭合开关前，发现电流表的指针偏转如图乙所示 电流表使用前没有调零 ；正确调整后，闭合开关，发现电流表的指针又偏向图乙所示位置 电流表正负接线柱接反了 ；
（3）他在测量B处的电流时，闭合开关后，观察到灯L1发光，但灯L2不发光，电流表的示数为零，若电路只存在一处故障 C ；
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.开关S断路
（4）他将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中 C ；
A.换成小量程进行测量
B.重新连接电路进行测量
C.换用不同规格灯泡多次测量
（5）实验结束后，小明又利用器材连接了如图丁所示的电路，当开关S由闭合到断开时1的示数 变小 （选填“变大”、“不变”或“变小”）。
【分析】（1）（4）在通过归纳法总结实验规律时，要注意为了避免实验的偶然性，应换用不同规格的灯泡进行多次实验；
（2）使用电流表测电流时，电流表在使用前需调零；闭合开关，发现电流表指针反偏，说明电流表正负接线柱接反了；
（3）但灯L2不发光，电流表的示数为零，说明该支路断路；
（5）开关S闭合时，两灯泡并联接入电路，电流表A1测干路电流，开关S断开时，电路中只有灯泡L1，根据并联电路电流规律分析即可。
【解答】解：（1）在通过归纳法总结实验规律时，要注意为了避免实验的偶然性，从而获得普遍规律；
（2）使用电流表测电流时，电流表在使用前需调零；
闭合开关，发现电流表的指针向着没有刻度的一侧偏转，说明电流表正负接线柱接反了；
（3）但灯L2不发光，电流表的示数为零，故选C；
（4）应换用不同规格的灯泡进行多次实验，从而获得普遍规律；
（5）开关S闭合时，两灯泡并联接入电路1测干路电流，开关S断开时3，在并联电路中，干路电流等于各支路电流之和，电流表A1的示数变小。
故答案为：（1）不同；（2）电流表使用前没有调零；（3）C；（5）变小。
【点评】本题是探究并联电路电流规律的实验，考查了归纳法的运用、电流表的使用、故障分析、根据开关的状态判断电路的连接方式、电表示数的变化等知识，难度一般。
20．（6分）某实验小组在“探究电流与电阻的关系”实验中，按如图甲所示的电路图连接电路，依次将不同阻值的定值电阻R接在a、b间，滑动变阻器的滑片均移到阻值最大端。
（1）如图丁是某同学连接的实物图，经仔细检查后发现有一根导线连接错误，请在图中连接错误的那根导线上画“×”并用笔画线代替导线将电路连接正确。
（2）当接入电阻R1为5Ω时，闭合开关，电流表无示数，移动滑片，两表指针保持不动。若电路中只有一处故障 定值电阻断路 。
（3）排除故障后，闭合开关，发现电流表示数为0.3A 15Ω 。
（4）换用不同的电阻R2＝10Ω和R3＝15Ω，并保持电压表的示数为 3 V不变，得到如图丙所示的图像。
（5）小明认为只有三组数据太少，他又再次换用电阻R4，闭合开关后电流表的示数为0.15A，请推测接下来小明会遇到什么问题？ 无论怎样移动滑动变阻器滑片都无法使R4两端电压保持3V不变 。
（6）只用本实验提供的器材，请你帮助小明完善第四次实验（在虚线框中画出电路图即可）。
【分析】（1）在“探究电流与电阻的关系”实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端；
（2）闭合开关，电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
（3）闭合开关，此时滑动变阻器接入电路的阻值最大，根据欧姆定律求出电路的总电阻，利用电阻的串联求出滑动变阻器最大阻值；
（4）根据图丙利用U＝IR求出定值电阻两端电压；
（5）当换用R3＝15Ω电阻时，根据串联分压原理确定滑动变阻器接入电路的阻值；换用电阻R4时，根据电阻的串联结合欧姆定律求出R4的阻值，然后根据欧姆定律求出两端R4的电压，据此推测接下来小明会遇到的问题；
（6）探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出滑动变阻器分得的电压，根据分压原理，求出当接入25Ω电阻时滑动变阻器连入电路中的电阻，据此设计电路。
【解答】解：（1）原电路图中，定值电阻和电流表并联，在“探究电流与电阻的关系”实验中、滑动变阻器和电流表串联，如下图所示：
；
（2）闭合开关，电流表无示数，电压表有示数，则与电压表并联的电路以外的电路是完好的，若电路中只有一处故障；此时电压表测电源电压，电压表选用大量程，其示数为6V；
（3）闭合开关，此时滑动变阻器接入电路的阻值最大，根据欧姆定律可知
R总＝＝＝20Ω
R滑＝R总﹣R3＝20Ω﹣5Ω＝15Ω；
（4）由图丙可知，定值电阻两端电压为UV＝IR＝0.4A×5Ω＝0.6A×10Ω＝0.2A×15Ω＝3V，即电压表的示数保持3V不变；
（5）当换用R3＝15Ω电阻时，保持电压表的示数为6V不变，此时滑动变阻器两端电压为6V﹣3V＝3V，此时滑动变阻器接入电路的阻值为15Ω；
当换用电阻R4时，滑动变阻器滑片位置不变，则此时电路的总电阻为：
R总'＝＝＝40Ω，
根据电阻的串联可知，R4＝R总'﹣R滑＝40Ω﹣15Ω＝25Ω，
则电阻R8两端电压为：U4＝I4R3＝0.15A×25Ω＝3.75V＞4V，由于此时滑动变阻器接入电路的阻值已经最大4两端电压保持3V不变；
（6）实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律滑＝U﹣UV＝6V﹣3V＝5V，滑动变阻器分得的电压为电压表示数的，根据分压原理，滑动变阻器连入电路中的电阻为：R滑'＝2×25Ω＝25Ω，即滑动变阻器的最大阻值不能小于25Ω，故为了能完善第四次实验，即将R2串联在电路中，电路设计如下图所示：
。
故答案为：（1）见解答图；（2）定值电阻断路；（4）34两端电压保持3V不变；（6）见解答图。
【点评】本题探究电流与电阻的关系实验，考查了电路连接、电路故障、控制变量法和欧姆定律的应用及电路图设计等知识。
21．（6分）用“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池做电源、已知阻值的电阻RL、最大阻值为50Ω的滑动变阻器1个、被测电阻Rx、开关2个，电压表和电流表各1只、导线若干。小明和小华分别设计了以下可测电阻Rx的甲、乙两个方案。
（1）上述实验方案中， 甲 方案好，理由是： 可以进行多次测量取平均值减小实验误差 。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，其读数为I＝ 0.3 A，则未知电阻R＝ 8 Ω。
（3）同学们在实验过程中，发现电压表不能正常使用，于是撤去电压表x的方案是 A （只填字母）。
如果S、S1都闭合时，电流表示数为I1，闭合S、断开S1时，电流表示数为I2，则电阻的表达式Rx＝为方案 B （只填字母）的测量结果。
【分析】（1）从简洁方便来看，甲更胜一筹，可以进行多次测量取平均值减小实验误差；
（2）根据选取的量程，认清电流表的分度值，读出电流的数值，由欧姆定律的变形式计算电阻阻值；
（3）由欧姆定律可得，要想测出Rx的阻值应先得出Rx两端的电压及通过Rx的电流，若电压表不能正常使用，则分别分析各选项可得出符合条件的电路图。
【解答】解：（1）从简洁方便来看，甲更好；
（2）丙图中的电流表的量程和分度值分别为0.6A、2.02A；
电阻的阻值是：
Rx＝＝＝8Ω；
（3）由欧姆定律可得，要想测出Rx的阻值应先得出Rx两端的电压及通过Rx的电流，若电压表不能正常使用，可以间接得出Rx两端的电压，由图可知A图中只能测出Rx的电流，无法间接测出Rx两端的电压。
如果S、S6都闭合时，电流表示数为I1，闭合S、断开S1时，电流表示数为I8；则
若是方案B中的电路，电阻的表达式为Rx＝＝；
若是方案C中的电路，电阻的表达式为Rx＝＝；
若是方案D中的电路，电阻的表达式为Rx＝＝；
故电阻的表达式为：
Rx＝为方案B的测量结果。
故答案是：（1）甲；原因可以进行多次测量取平均值减小实验误差；8；（3）A；B。
【点评】考查伏安法测电阻的实验，设计正确的电路图、排除电路故障是我们在实验中常遇到的问题，因此在实验课上我们要边实验边思考，将所学的理论与实际结合起来，锻炼我们解决实际问题的能力。注意伏安法测电阻的原理为欧姆定律的使用，一定要直接或间接测出电阻两端的电压和通过电阻的电流为目的，然后可由欧姆定律求得电阻的阻值。
五、综合应用题（本题包括3小题；共22分）
22．（7分）小星家的太阳能热水器，水箱容积是200L。小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，中午时“温度传感器”显示水箱中的水温为45℃。请你求解下列问题：
（1）水箱中水的质量；
（2）水吸收的热量（c水＝4.2×103J/（kg•℃））；
（3）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%7J/kg）
【分析】（1）知道水的体积（水箱的容积），利用密度公式求水的质量；
（2）又知道水的初温和末温、水的比热容，利用吸热公式Q吸＝cmΔt求解；
（3）先根据Q吸＝Q放×40%求出完全燃烧煤气放出的热量，而Q放＝qm，据此求出煤气的质量。
【解答】解：
（1）水的体积：
V＝200L＝200×10﹣3m3，
水的质量：
m＝ρV＝7×103kg/m3×200×10﹣2m3＝200kg，
（2）水吸收的热量：
Q吸＝cmΔt＝4.3×103J/（kg•℃）×200kg×（45℃﹣20℃）＝2.5×107J；
（3）由题知Q吸＝Q放×40%
而Q放＝m′q，
∴Q吸＝m′q×40%
∴m′＝＝＝1.25kg。
答：（1）水箱中水的质量为200kg；
（2）水吸收的热量为2.8×107J；
（3）至少需要燃烧1.25kg煤气。
【点评】本题是一道力学与热学的综合应用题，与实际生活相联系，使学生觉得学了物理有用，解题时注意200L≠200kg，必须利用密度公式计算。
23．（9分）如图甲为某小汽车测定油箱内油量的电路原理图。其中电源电压恒为12V，R0为5Ω的定值电阻，Rx为压敏电阻，其阻值与所受压力的关系如表所示；油箱水平压在Rx上，空油箱重70N，A为油量表（实际是一只量程为0～0.6A的电流表），指针恰好指示在最大刻度，如图乙所示。求：
（1）当油箱中油耗尽时，压敏电阻Rx的电阻值。
（2）当油箱中油耗尽时，电流表所指示的电流值。
（3）油箱中最多能储油多少L。（1L＝1dm3，ρ汽油＝0.7×103kg/m3，g取10N/kg）
【分析】（1）当油箱中油耗尽时，空油箱重70N，压敏电阻受到的压力为70N，由表格可知其阻值；
（2）压敏电阻和R0串联接入电路，根据串联电路特点和欧姆定律可计算电流表所指示的电流值；
（3）当油箱加满油时，指针恰好指示在最大刻度，根据欧姆定律和串联电路特点计算此时压敏电阻的阻值，由表格可知此时压敏电阻受到的压力，进一步计算油箱中的油重，根据重力公式和密度公式计算油箱中油的体积。
【解答】解：（1）当油箱中油耗尽时，空油箱重70N，由表格可知其阻值为70Ω；
（2）压敏电阻和R0串联接入电路，串联电路总电阻等于各分电阻之和，
所以此时电路总电阻：R＝R0+Rx＝4Ω+70Ω＝75Ω，
通过该电路的电流：I＝＝＝0.16A；
（3）当油箱加满油时，指针恰好指示在最大刻度，
该电路的总电阻为：R′＝＝＝20Ω，
此时压敏电阻的阻值为：Rx＝R′﹣R0＝20Ω﹣5Ω＝15Ω，
由表格可知此时压敏电阻受到的压力为455N，则油箱中的油重：G＝G′﹣G8＝455N﹣70N＝385N，
油箱中油的质量：m＝＝＝38.5kg，
油箱中油的体积：V＝＝＝4.055m3＝55L。
答：（1）当油箱中油耗尽时，压敏电阻Rx的电阻值为70Ω；
（2）当油箱中油耗尽时，电流表所指示的电流值为0.16A；
（3）油箱中最多能储油55L。
【点评】本题考查串联电路特点、欧姆定律、重力公式、密度公式的灵活运用，有一定的综合性。
24．（6分）小徐同学对如图（a）所示的电子体温计工作原理很好奇。通过查找资料了解到，电子体温计主要是利用了热敏电阻的电阻值随温度变化显著、反应快这些特性T、定值电阻R0、电流表、电压表、开关和导线等自制电子体温计，其中电源电压为6伏保持不变。下表为选用的热敏电阻RT阻值随温度t变化的数据。
①分析比较上表中的数据RT、t的变化情况，可得的初步结论是： 热敏电阻的阻值随温度的升高而减小 。
②小徐猜想电子体温计内部电路图如图（b）所示，当热敏电阻所处区域的温度升高 变大 （选填“变大”或“变小”），若将图（c）所示电流表的表盘上电流刻度线上标注相对应的温度 升高 （选填“升高”或“降低”）。
③小徐按照猜想连接电路进行验证，发现热敏电阻所处区域的温度从37℃升高到42℃过程中，电路中的电流变化范围为 0.01～0.015 安，即使电流表接0～0.6安量程，电流表的指针也几乎不偏转
④他改进了上述方案，重新设计电路如图（d）所示。若热敏电阻所处区域的温度为37℃时（e）所示，求定值电阻R0的阻值。
【分析】①由表格数据可知热敏电阻的阻值随温度的升高而减小；
②根据欧姆定律判断当热敏电阻所处区域的温度升高时电路中电流的变化，据此判断流表的表盘上电流刻度线上标注相对应的温度的变化；
③根据欧姆定律计算热敏电阻所处区域的温度从37℃升高到42℃过程中电路中的电流变化范围；
④由图（d）可知两电阻串联接入电路，电压表测定值电阻两端的电压，电源电压为6V，由图（e）可知电压表示数，根据串联电路电压规律可知热敏电阻两端的电压，根据欧姆定律可得此时通过电路的电流，根据欧姆定律可得定值电阻R0的阻值。
【解答】解：①分析比较上表中的数据RT、t的变化情况，可得的初步结论是热敏电阻的阻值随温度的升高而减小；
②小徐猜想电子体温计内部电路图如图（b）所示，当热敏电阻所处区域的温度升高，根据欧姆定律可得通过电路的电流变大，则温度的刻度值从左至右升高；
③由表格可知温度为37℃时，热敏电阻的阻值为600Ω＝＝0.01A，
由表格可知温度为42℃时，热敏电阻的阻值为400Ω＝＝0.015A，
电路中的电流变化范围为0.001A～3.015A；
④由图（d）可知两电阻串联接入电路，电压表测定值电阻两端的电压，由图（e）可知电压表示数为1.5V，
串联电路总电压等于各部分电压之和，根据串联电路电压规律可知热敏电阻两端的电压：UT＝U﹣U4＝6V﹣1.7V＝4.5V，
根据欧姆定律可得此时通过电路的电流：I″＝＝＝0.0075A，
根据欧姆定律可得定值电阻R4的阻值：R0＝＝＝200Ω。
答：①热敏电阻随温度的升高而减小；②变大；③4.01～0.015；
④定值电阻R0的阻值为200Ω。
【点评】本题考查串联电路特点、欧姆定律的灵活运用，正确读取表格信息是解题的关键。F/N
0
70
140
…
315
350
385
420
455
490
R/Ω
80
70
60
…
35
30
25
30
15
10
温度t（℃）
35
36
37
38
39
40
41
42
电阻RT（Ω）
680
640
600
560
520
480
440
400
F/N
0
70
140
…
315
350
385
420
455
490
R/Ω
80
70
60
…
35
30
25
30
15
10
温度t（℃）
35
36
37
38
39
40
41
42
电阻RT（Ω）
680
640
600
560
520
480
440
400
相关试卷
辽宁省鞍山市立山区2023-2024学年八年级上学期12月月考物理： 这是一份辽宁省鞍山市立山区2023-2024学年八年级上学期12月月考物理，共4页。
辽宁省鞍山市立山区第五十一中学2023-2024学年上学期12月月考八年级物理试卷： 这是一份辽宁省鞍山市立山区第五十一中学2023-2024学年上学期12月月考八年级物理试卷，共4页。
辽宁省鞍山市立山区2023–2024学年九年级上学期第二次月考物理试卷(2)： 这是一份辽宁省鞍山市立山区2023–2024学年九年级上学期第二次月考物理试卷(2)，共5页。
