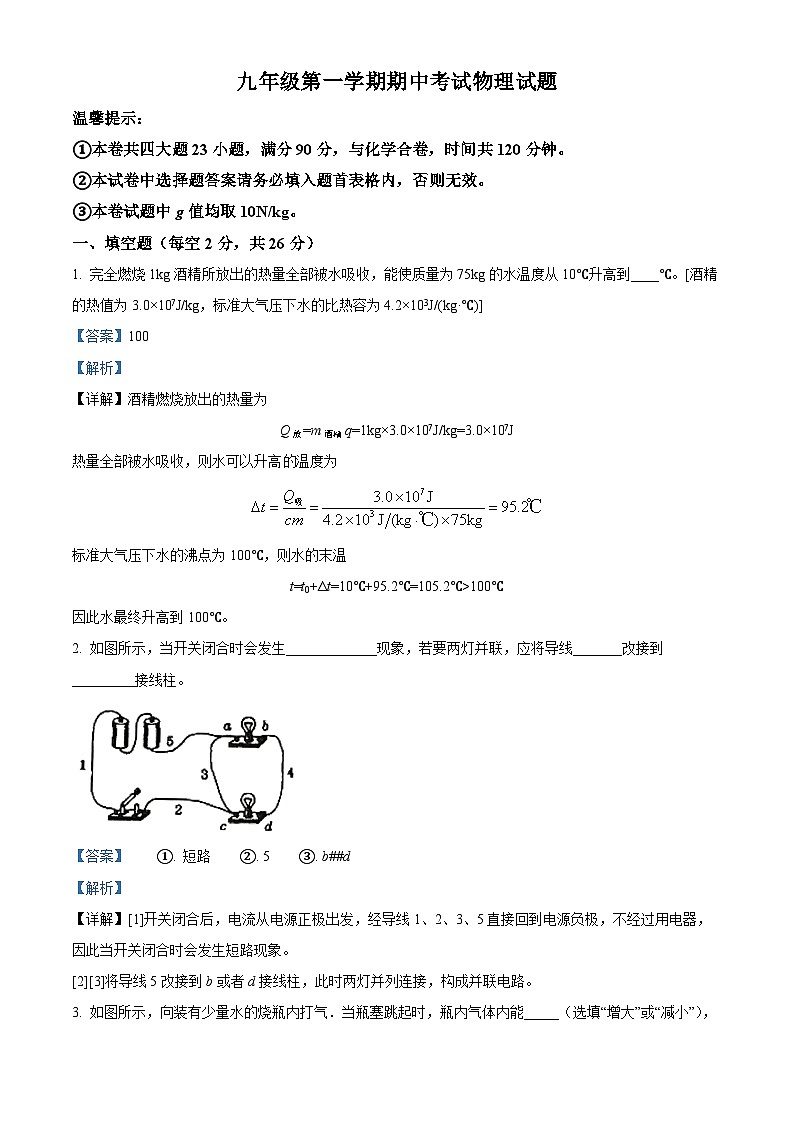

陕西省商洛市洛南县仓颉九年制学校2023-2024学年九年级上学期期中物理试题（解析版）
展开
这是一份陕西省商洛市洛南县仓颉九年制学校2023-2024学年九年级上学期期中物理试题（解析版），共11页。试卷主要包含了填空题，选择题，作图与实验题，计算与推导题等内容，欢迎下载使用。
①本卷共四大题23小题，满分90分，与化学合卷，时间共120分钟。
②本试卷中选择题答案请务必填入题首表格内，否则无效。
③本卷试题中g值均取10N/kg。
一、填空题（每空2分，共26分）
1. 完全燃烧1kg酒精所放出的热量全部被水吸收，能使质量为75kg的水温度从10℃升高到____℃。[酒精的热值为3.0×107J/kg，标准大气压下水的比热容为4.2×103J/(kg·℃)]
【答案】100
【解析】
【详解】酒精燃烧放出的热量为
Q放=m酒精q=1kg×3.0×107J/kg=3.0×107J
热量全部被水吸收，则水可以升高温度为
标准大气压下水的沸点为100℃，则水的末温
t=t0+Δt=10℃+95.2℃=105.2℃>100℃
因此水最终升高到100℃。
2. 如图所示，当开关闭合时会发生_____________现象，若要两灯并联，应将导线_______改接到_________接线柱。
【答案】 ①. 短路 ②. 5 ③. b##d
【解析】
【详解】[1]开关闭合后，电流从电源正极出发，经导线1、2、3、5直接回到电源负极，不经过用电器，因此当开关闭合时会发生短路现象。
[2][3]将导线5改接到b或者d接线柱，此时两灯并列连接，构成并联电路。

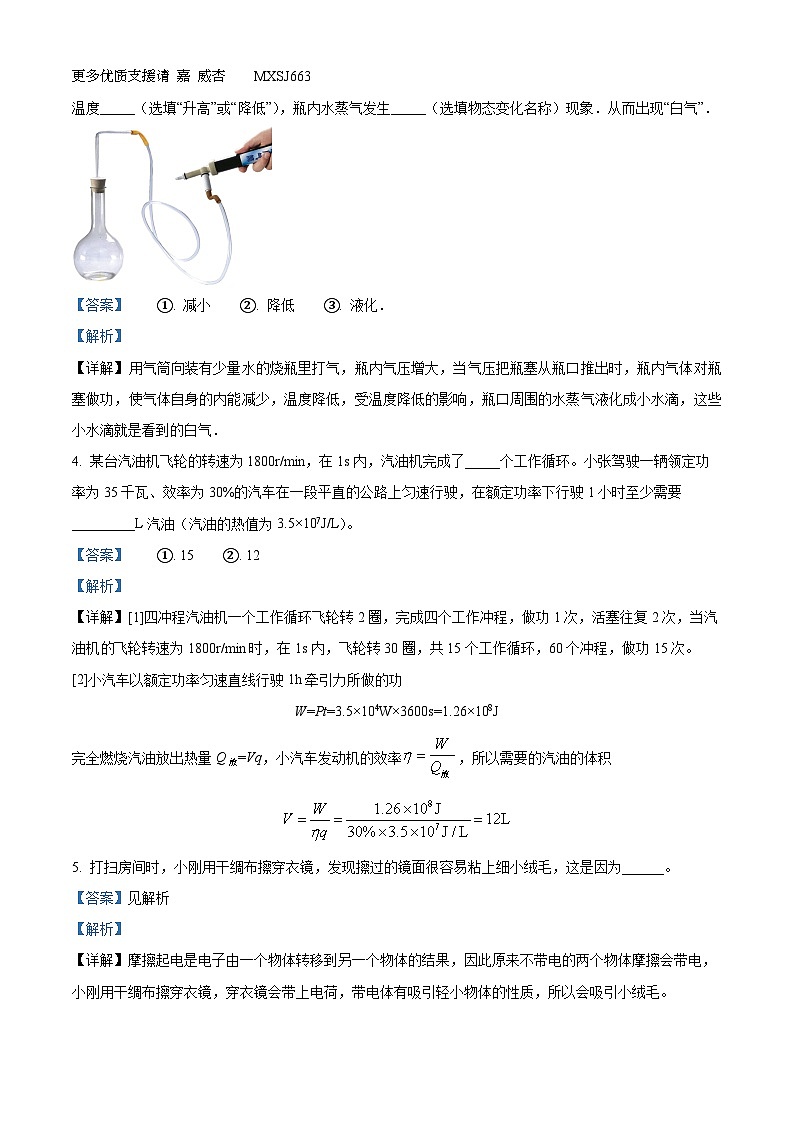

3. 如图所示，向装有少量水的烧瓶内打气．当瓶塞跳起时，瓶内气体内能_____（选填“增大”或“减小”），更多优质支援请 嘉 威杏 MXSJ663 温度_____（选填“升高”或“降低”），瓶内水蒸气发生_____（选填物态变化名称）现象．从而出现“白气”．
【答案】 ①. 减小 ②. 降低 ③. 液化．
【解析】
【详解】用气筒向装有少量水的烧瓶里打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度降低的影响，瓶口周围的水蒸气液化成小水滴，这些小水滴就是看到的白气．
4. 某台汽油机飞轮的转速为1800r/min，在1s内，汽油机完成了_____个工作循环。小张驾驶一辆领定功率为35千瓦、效率为30%的汽车在一段平直的公路上匀速行驶，在额定功率下行驶1小时至少需要_________L汽油（汽油的热值为3.5×107J/L）。
【答案】 ①. 15 ②. 12
【解析】
【详解】[1]四冲程汽油机一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，活塞往复2次，当汽油机飞轮转速为1800r/min时，在1s内，飞轮转30圈，共15个工作循环，60个冲程，做功15次。
[2]小汽车以额定功率匀速直线行驶1h牵引力所做的功
W=Pt=3.5×104W×3600s=1.26×108J
完全燃烧汽油放出热量Q放=Vq，小汽车发动机的效率，所以需要的汽油的体积
5. 打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为______。
【答案】见解析
【解析】
【详解】摩擦起电是电子由一个物体转移到另一个物体的结果，因此原来不带电的两个物体摩擦会带电，小刚用干绸布擦穿衣镜，穿衣镜会带上电荷，带电体有吸引轻小物体的性质，所以会吸引小绒毛。

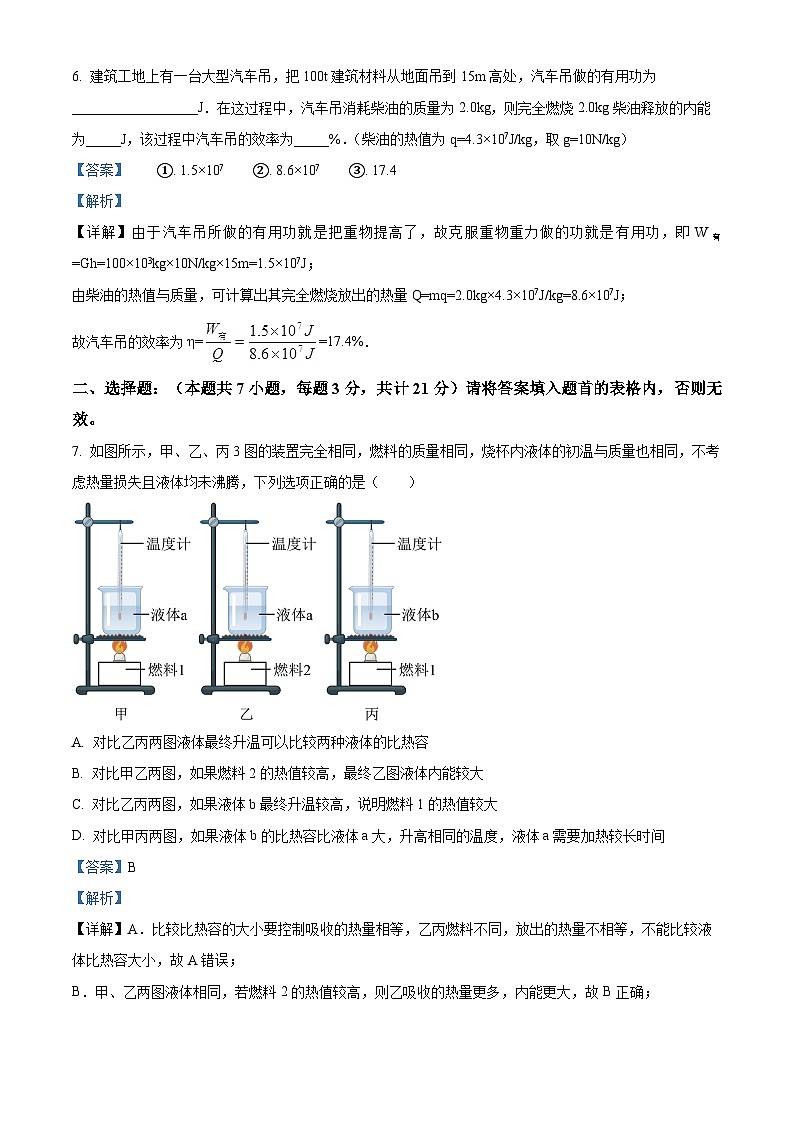

6. 建筑工地上有一台大型汽车吊，把100t建筑材料从地面吊到15m高处，汽车吊做的有用功为__________________J．在这过程中，汽车吊消耗柴油的质量为2.0kg，则完全燃烧2.0kg柴油释放的内能为_____J，该过程中汽车吊的效率为_____%．（柴油的热值为q=4.3×107J/kg，取g=10N/kg）
【答案】 ①. 1.5×107 ②. 8.6×107 ③. 17.4
【解析】
【详解】由于汽车吊所做的有用功就是把重物提高了，故克服重物重力做的功就是有用功，即W有=Gh=100×103kg×10N/kg×15m=1.5×107J；
由柴油的热值与质量，可计算出其完全燃烧放出的热量Q=mq=2.0kg×4.3×107J/kg=8.6×107J；
故汽车吊的效率为η==17.4%．
二、选择题：（本题共7小题，每题3分，共计21分）请将答案填入题首的表格内，否则无效。
7. 如图所示，甲、乙、丙3图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失且液体均未沸腾，下列选项正确的是（ ）
A. 对比乙丙两图液体最终升温可以比较两种液体的比热容
B. 对比甲乙两图，如果燃料2的热值较高，最终乙图液体内能较大
C. 对比乙丙两图，如果液体b最终升温较高，说明燃料1的热值较大
D. 对比甲丙两图，如果液体b的比热容比液体a大，升高相同的温度，液体a需要加热较长时间
【答案】B
【解析】
【详解】A．比较比热容的大小要控制吸收的热量相等，乙丙燃料不同，放出的热量不相等，不能比较液体比热容大小，故A错误；
B．甲、乙两图液体相同，若燃料2的热值较高，则乙吸收的热量更多，内能更大，故B正确；
C．液体a、b吸收的热量不一定相等，故不能判断燃料1、2放出的热量，也不能判断热值大小，故C错误；
D．甲丙燃料相同，放出的热量相同，液体b比热容比液体a大，那么要升高相同温度，液体a加热时间较短，故D错误。
故选B。
8. 下列有关热现象说法正确的是（ ）
A. 物体放出热量，内能一定减小，温度一定降低
B. 燃料的热值越大，放出的热量越多
C. 物体温度越高，所含的热量越多
D. 冬天放在室内的玻璃杯中装入部分开水后，杯的内壁会出现小水珠
【答案】D
【解析】
【详解】A．物体放出热量，内能一定减小，但温度不一定降低，比如说晶体凝固时，它的温度是不变的，A项错误；
B．根据，热值较大，但是质量大小不确定，那么放出的热量不一定多，B项错误；
C．热量不能说含有，只能说吸收或放出，C项错误；
D．冬天放在室内玻璃杯中装入部分开水后，高温的水蒸气遇到上部分低温的玻璃杯后，会在杯的内壁液化成小水珠，D项正确．
9. 如图表示四冲程内燃机工作时的示意图，一个工作循环的正确顺序为（ ）
A. 甲、乙、丙、丁B. 丁、丙、乙、甲
C. 甲、丁、乙、丙D. 甲、丙、乙、丁
【答案】C
【解析】
【详解】甲图中进气门打开，排气门关闭，活塞向下运动，是吸气冲程；乙图中两个气门都关闭，活塞向下运动，是做功冲程；丙图中进气门关闭，排气门打开，活塞向上运动，排气冲程；丁图中两个气门都关闭，活塞向上运动，是压缩冲程；所以一个工作循环的正确顺序为甲、丁、乙、丙，故C符合题意，ABD不符合题意。
故选C。
10. 如图所示的部分电路中，电流表、所测量的电流分别是（ ）
A. 测量通过灯、的电流之和
B. 测量通过灯的电流
C. 测量通过灯的电流
D. 测量通过灯、的电流之和
【答案】D
【解析】
【详解】若电流从左侧流入，从右侧流出则：电流分为两支，一支过又分为两支，一支过灯泡、电流表到负极，另一支过灯泡到负极；另一支经过灯泡、电流表到负极，所以三只灯泡并联，电流表测量通过灯泡、的电流，电流表测量通过灯泡、的电流．故D符合题意．
11. 质量相等、初温相同的甲、乙两种不同液体，分别用两个完全相同的加热器加热。加热过程中，温度随时间变化的图线如图所示，根据图线比较，两液体的比热容是（ ）
A. 甲液体比热容大
B. 乙液体比热容大
C. 两种液体比热容一样大
D. 无法判断
【答案】B
【解析】
【详解】用两个完全相同的加热器加热，则相同时间内加热器放出的热量相同，即液体吸收的热量相同。如图可知，质量相等、初温相同的甲、乙两种不同液体，加热相同的时间，甲温度升高的比较多，根据可知，甲液体的比热容较小，乙液体的比热容较大。
故选B。
12. 初温相同，质量也相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（ ）
A. 铜块放热，水吸热B. 铜块吸热，水放热
C. 铜块与水之间不发生热传递D. 水的内能传递到铜块上
【答案】A
【解析】
【详解】水的比热容比铜块的比热容大，初温相同，质量也相同，吸收热量相等，根据吸收热量的公式可知；铜块的升高的温度比水升高的温度高，故B、C、D不符合题意，A符合题意。
故选A。
13. 如图所示的电路，电源电压不变．闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是
A. IA＞IDB. IB＞ICC. IA＜IBD. IC=ID
【答案】B
【解析】
【详解】图中电路为并联电路，其中AD两点为干路上的两点，故IA=ID ，A错误；BC两点分别为两条支路的点，干路电流大于支路电流，故IA＞IB，IC＜ID，选项CD错误；答案选B．
三、作图与实验题（第14、15题每空2分，第16题每题2分，共28分）
14. 两个同样的烧杯，内装温度、质量相同的水和某种液体，用同样的酒精灯加热，每隔1min记录一次它们的温度，测得如下数据：
回答下列问题：
（1）如果它们升高相同温度________吸收的热量多；
（2）由此可根据公式______推出c水_________c液（选填“>”、“<”或“=”）；
（3）根据以上数据可算出c液=_________；
（4）吸热多少由加热________来反映，这种方法叫__________。
【答案】 ①. 水 ②. ③. > ④. ⑤. 时间 ⑥. 转换法
【解析】
【详解】（1）[1]由表可知，水由20℃升高26℃，加热了3min，某种液体由20℃升高26℃，加热了2min，所以升高相同的温度，加热水时间较长，故水吸收的热量多。
（2）[2][3]质量为m的某种物质，从外界吸收的热量Q，温度升高了Δt，c是这种物质的比热容，所以用
可以推出，水和某种液体质量相同时，升高相同的温度，水需要加热的时间更长，即吸收热量更多，可以得出c水>c液。
（3）[4]由表可知，水和某种液体质量相同时，升高相同的温度，水加热的时间与某液体加热时间之比为3︰2，用
可以得出
因为水的比热容为4.2×103 J/（kg·℃），所以某种液体的比热容为2.8×103 J/（kg·℃）。
（4）[5][6]由于用相同的酒精灯加热，加热时间越长，液体吸收热量越多，由于液体吸收热量多少不能直接测量，所以运用转换法，吸热多少由加热时间来反映。
15. 为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验．
（1）在连接电路时，开关应处于____________状态．
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的的示数为零，电路可能存在的故障是______________．（选填“短路”或“断路”）
（3）排除故障后，她测出了L1、L2支路干路上的电流分别为I1、I2和I电流表示数如图中甲、乙、丙所示，可读出I1=0.5A，I2=_____A，I=_____A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:____________（写出关系式即可）．
（4）为了验证结论的普遍性，小薇采用了_________________继续实验的方法进行验证．
【答案】 ①. 断开 ②. L1断路 ③. 0.52 ④. 1 ⑤. I=I1 + I2 ⑥. 换用不同规格的灯泡
【解析】
【详解】（1）为保护电路是，连接电路时，开关应断开；
（2）小薇先将电流表接在L1 所在的支路上，闭合开关后，观察到灯L2 发光，说明L2 所在的支路与干路均为通路；但灯L1 不发光，且电流表的示数为零，则说明L1灯丝断了；
（3）由图知道，乙中电流表选用的是小量程，分度值为0.02A，示数为0.52A，丙选用的是电流表的大量程，分度值为0.1A，示数为1A，根据测量结果，在误差允许范围内，得出的结论是：并联电路中干路电流等于各支路电流之和，即I=I1 +I2．
（4）为了避免实验的偶然性，应换用不同规格的灯泡多次测量得出具有普遍性的结论．
【点睛】本题考查的是验证并联电路的电流特点的实验，考查了实验注意事项、故障的分析、归纳法的运用等知识，体现了对过程和方法的考查．
16. 根据电路图连接实物图
【答案】见解析
【解析】
【详解】分析电路图，两灯并联，S1位于干路，S2位于L1所在支路；
据此连接电路：首先将两电池首尾相连，然后再由正极出发，连接到S1，之后分为两路，一路经L2回到电源负极，另一路，经过S2、L1回到电源负极，如图：
17. 根据实物图画出电路图
【答案】见解析
【解析】
【详解】由实物图知：电流从电源正极出发后分为两路：一路经灯泡和开关S1，回到电源负极；另一支经电动机、开关S2和S1，回到电源负极．
所以灯泡与电动机并联，S1在干路，S2在灯泡支路上．电路图如下：
【点睛】读懂实物图是关键，实物图看起来没有电路图有条理，可以根据电流走向进行逐一分辨，弄清楚各个元件的连接关系，再画出电路图．
四、计算与推导题（17题6分，18题9分，共15分）
18. 某单位用天然气热水器将1000 kg水从20℃加热到100℃，消耗了10m3的天然气．已知水的比热容为4.2×103 J/（kg•℃），所用天然气热值为4×107J/m3, 求：
(1)10m3天然气完全燃烧放出的热量？
(2)此热水器烧水的热效率是多少？
【答案】 ①. 4×108J ②. 84%
【解析】
【详解】（1）10m3天然气完全燃烧放出的热量Q放＝Vq＝10m3×4×107J/m3＝4×108J（2）将1000 kg水从20℃加热到100℃吸收的热量为：Q吸＝cm(t−t0)＝4.2×103J/(kg⋅℃)×1000kg×(100℃−20℃)＝3.36×108J，该燃气热水器的效率：η＝×100%＝84%.
答：（1）10m3天然气完全燃烧放出的热量为4×108J ；（2）此热水器烧水的热效率是84%.
19. 已知某型号的载重车在一段平直的高速公路上匀速行驶10.08km，所用时间是8min，消耗燃油3L（假设燃油完全燃烧），汽车发动机在这段时间内的功率为63kW．若燃油的密度是0.8×103kg/m3，热值为3.15×107J/kg．求：
（1）燃油完全燃烧所放出的热量为多少？
（2）汽车发动机的效率为多少？
（3）汽车牵引力的大小为多少？
【答案】（1）7.56×107J；（2）40%；（3）3000N
【解析】
【详解】（1）消耗燃油的体积V=3L=3×10﹣3m3，由ρ=得，燃油的质量：
m油=ρV=0.8×103kg/m3×3×10﹣3m3=2.4kg，
燃油完全燃烧放出热量：
Q=qm=3.15×107J/kg×2.4kg=7.56×107J，
（2）汽车行驶过程所做的功：
W=Pt=63×103W×8×60s=3.024×107J，
汽车发动机的效率是：
η==40%；
（3）汽车行驶速度：
v==21m/s；
汽车牵引力
F==3000N．
答：（1）燃油完全燃烧所放出的热量为7.56×107J；
（2）汽车发动机的效率是40%；
（3）汽车行驶过程的牵引力是3000N．时间/min
0
1
2
3
4
5
水的温度/℃
20
22
24
26
28
30
某种液体的温度/℃
20
23
26
29
32
35
