河南省信阳市罗山县2022-2023学年九年级上学期期中物理试题（解析版）
展开
这是一份河南省信阳市罗山县2022-2023学年九年级上学期期中物理试题（解析版），共14页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。
1. 信阳“毛尖”深受人们喜爱，在制茶过程中，可以嗅到茶的清香，这是________现象。用高温开水能很快泡出茶香、茶色，这是因为温度越高，________越剧烈。
【答案】 ①. 扩散 ②. 分子热运动
【解析】
【详解】[1]由于分子的无规则运动，所以在制茶过程中，可以嗅到茶的清香，这是扩散现象。
[2]分子运动速度和物体的温度有关系，温度越高，分子热运动越剧烈，扩散越快。
2. 为庆祝伟大祖国七十华诞，天安门广场前由烟花拼成的“70”字样的焰火表演令人印象深刻。这些烟花的弹头，被黑火药爆炸产生的高温高压气体推出发射筒后，利用自身惯性飞向天空，到达指定高度后弹头自动炸开，产生绚烂的效果。
（1）如图是发射筒的点火装置原理图，点火器有电流流过就会自动点火，点火前开关应该处于______（选填“闭合”或“断开”）状态；
（2）烟花弹头离开发射筒后，利用自身惯性上升的过程中机械能______，整个过程中能量的总量______。（以上两空均选填“增大”、“减小”或“保持不变”）
【答案】 ①. 闭合 ②. 保持不变 ③. 减小
【解析】
【详解】（1）[1]如图所示，点火器有电流通过时，就会自动点燃烟花，所以，点火前开关应该处于闭合状态，此时点火器短路，无电流通过。
（2）[2][3]烟花弹头离开发射筒后，利用自身惯性上升的过程中，要克服空气阻力做功，一部分机械能会转化为内能，所以烟花弹头的机械能会逐渐减小，根据能量守恒定律，整个过程中能量的总量保持不变。

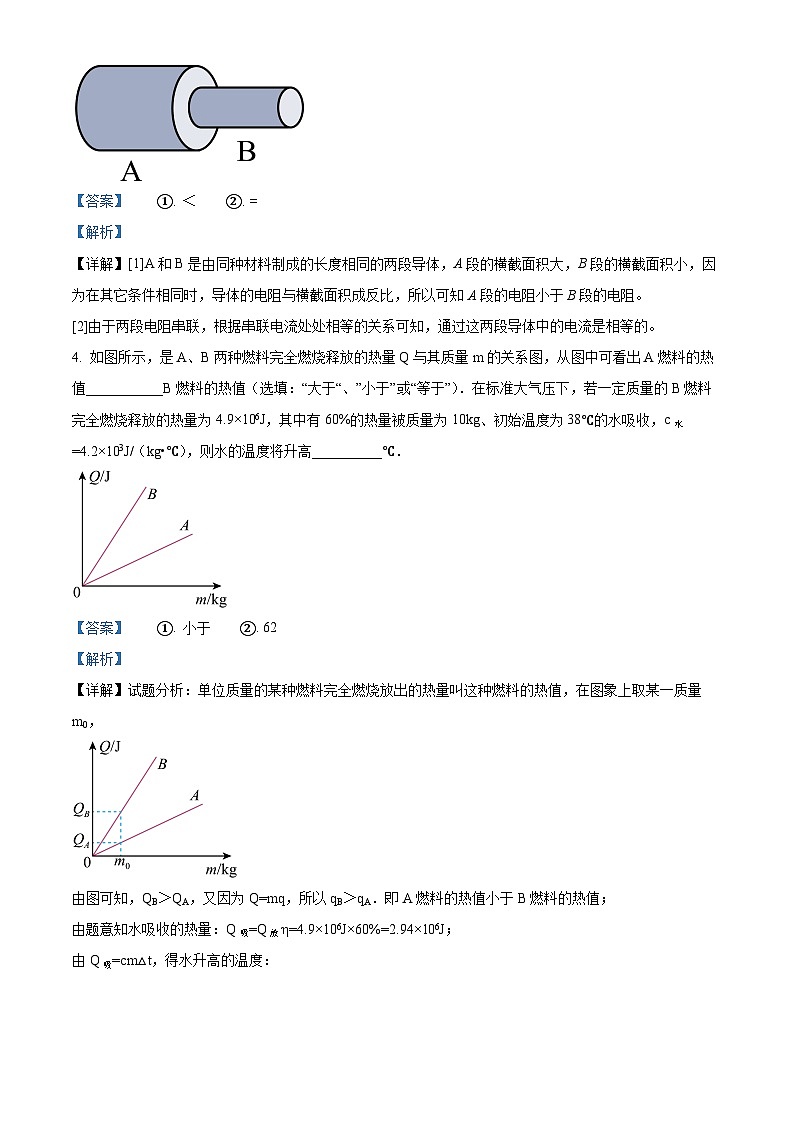

3. 如图所示，A和B是由同种材料制成的长度相同、横截面积不同的两段导体，则RA___________RB，将它们串联后连入电路中，则电流IA___________IB（填“>”、“＜”或“=”）。更多优质支援请 嘉 威杏 MXSJ663
【答案】 ①. ＜ ②. =
【解析】
【详解】[1]A和B是由同种材料制成的长度相同的两段导体，A段的横截面积大，B段的横截面积小，因为在其它条件相同时，导体的电阻与横截面积成反比，所以可知A段的电阻小于B段的电阻。
[2]由于两段电阻串联，根据串联电流处处相等的关系可知，通过这两段导体中的电流是相等的。
4. 如图所示，是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图，从图中可看出A燃料的热值___________B燃料的热值（选填：“大于“、”小于”或“等于”）．在标准大气压下，若一定质量的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为38℃的水吸收，c水=4.2×103J/（kg•℃），则水的温度将升高__________℃．
【答案】 ①. 小于 ②. 62
【解析】
【详解】试题分析：单位质量的某种燃料完全燃烧放出的热量叫这种燃料的热值，在图象上取某一质量m0，
由图可知，QB＞QA，又因为Q=mq，所以qB＞qA．即A燃料的热值小于B燃料的热值；
由题意知水吸收的热量：Q吸=Q放η=4.9×106J×60%=2.94×106J；
由Q吸=cm△t，得水升高的温度：
△t===70℃，可得水末温t=t0+△t=38℃+70℃=108℃，
在一标准大气压下水的沸点是100℃，水的温度升高到100℃，温度不再变化，因此水的温度将升高100℃﹣38℃=62℃．
考点：热平衡方程的应用

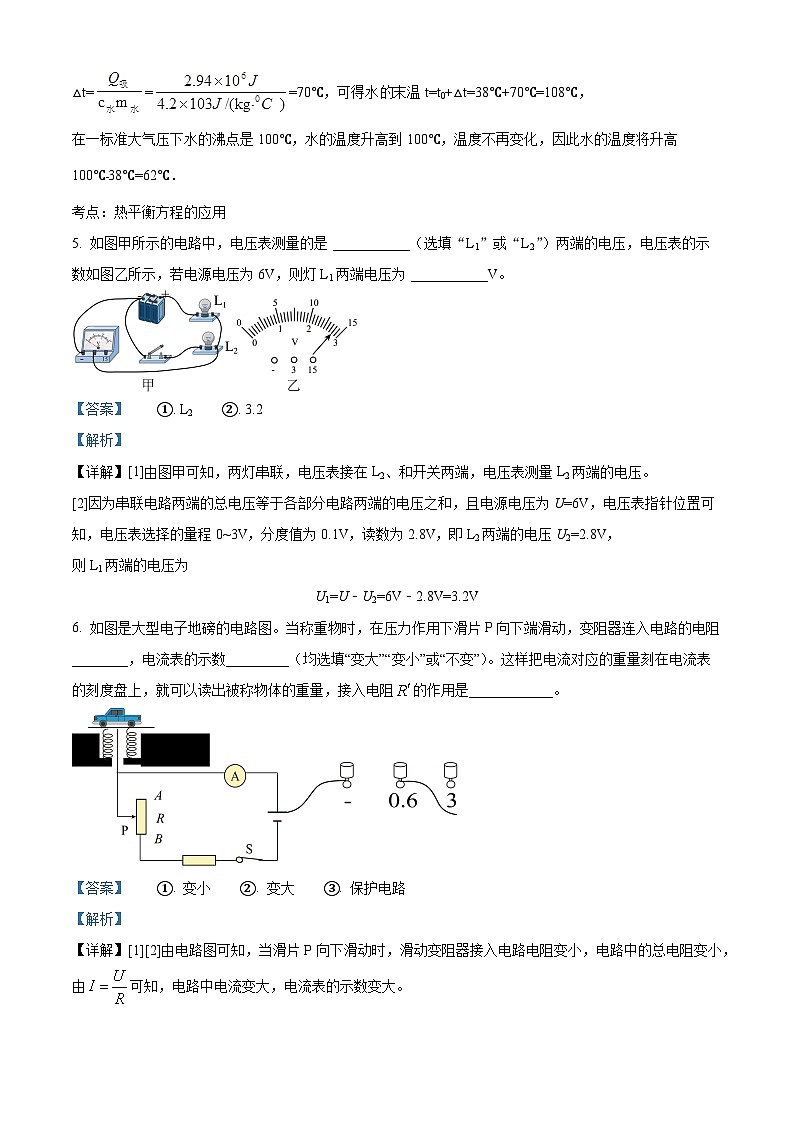

5. 如图甲所示的电路中，电压表测量的是 ___________（选填“L1”或“L2”）两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L1两端电压为 ___________V。
【答案】 ①. L2 ②. 3.2
【解析】
【详解】[1]由图甲可知，两灯串联，电压表接在L2、和开关两端，电压表测量L2两端的电压。
[2]因为串联电路两端的总电压等于各部分电路两端的电压之和，且电源电压为U=6V，电压表指针位置可知，电压表选择的量程0~3V，分度值为0.1V，读数为2.8V，即L2两端的电压U2=2.8V，
则L1两端的电压为
U1=U﹣U2=6V﹣2.8V=3.2V
6. 如图是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻________，电流表的示数_________（均选填“变大”“变小”或“不变”）。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量，接入电阻的作用是____________。
【答案】 ①. 变小 ②. 变大 ③. 保护电路
【解析】
【详解】[1][2]由电路图可知，当滑片P向下滑动时，滑动变阻器接入电路电阻变小，电路中的总电阻变小，由可知，电路中电流变大，电流表的示数变大。
[3]如果物体越来越重的时候，滑动变阻器的阻值就会越来越小，此时电路中的电流就会越来越大，给电路中串联一个定值电阻，这样就可以防止电路中的电流过大而烧坏仪表，起到保护电路的作用。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求。）
7. 关于内能、热量和温度，下列说法中正确的是（ ）
A. 温度低的物体可能比温度高的物体内能多
B. 物体内能增加，温度一定升高
C. 热量一定从内能大的物体向内能小的物体传递
D. 物体温度升高，它的热量一定增加
【答案】A
【解析】
【详解】A．内能的大小与物体的质量、温度等因素有关，所以只有温度关系，没有质量关系，故该情况是可能的，故A正确；
B．物体的内能增加，温度不一定升高，例如晶体熔化时，吸收热量，内能增大，但温度不变，故B错误；
C．内能的大小与物体的质量、温度、状态有关，所以温度高的物体内能不一定大，故C错误；
D．热量是一个过程量，不能说含有多少热量，所以不能说它的热量增加，故D错误。
故选A。
8. 下列事例中没有利用水的比热容较大特性的是
A. 城市建造人工湖
B. 初春夜晚要向农田灌水
C. 夏天中午洒水车洒水降温
D. 热水袋用水来取暖
【答案】C
【解析】
【分析】水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析．
【详解】A. 城市建造人工湖来调节气温，即由于水的比热容最大，相同质量的水和其它物质比较，吸收相同的热量，水温度上升的慢，故与水的比热容有关，不符合题意；
B. 因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故与水的比热容有关，故不符合题意；
C. 夏天中午洒水车洒水降温，是利用水蒸发吸热降温的，故与水的比热容无关，故符合题意；
D. 由于水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以热水袋用水来取暖，故和水的比热容有关，不符合题意．
故选C.
9. 如图所示为汽油机四冲程工作示意图，下列说法正确的是（ ）
A. 甲图是吸气冲程，吸入的成分只有空气
B. 乙图是做功冲程，当飞轮转速是1800r/min时，汽油机1秒对外做功15次
C. 丙图是排气冲程，将机械能转化为内能的过程
D. 丁图是压缩冲程，将内能转化为机械能的过程
【答案】B
【解析】
【详解】A．甲图中的进气门打开，排气门关闭，活塞下行，所以是吸气冲程，汽油和空气组成的燃料混合物从进气门吸入汽缸，故A错误；
B．乙图中气门关闭，活塞下行，所以是做功冲程，转速是1800r/min，所以此汽油机每秒钟转30圈，可完成15个工作循环，对外做功15次，故B正确；
C．丙图中的进气门关闭，排气门打开，活塞上行，所以是排气冲程，没有能量的转化，故C错误；
D．丁图中气门关闭，活塞上行，所以是压缩冲程，压缩冲程是将机械能转化为内能的过程，故D错误。
故选B。
10. 车辆在探测到驾乘人员未系安全带时，会在仪表盘上出现指示灯提示，当车速超过 20km/h 时增加声音提示。主驾驶和副驾驶的安全带分别对应开关 S1和 S2，系好安全带,相当于闭合开关，车速超过 20km/h 时开关 S3闭合，蜂鸣器响起。只有当主副驾驶都系好安全带时， 指示灯熄灭，提示音消失。图中最合理的设计方案是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】由题知，未系好安全带时，相当于断开开关，此时指示灯发光，车速超过20km/h时开关S3闭合，蜂鸣器响起，当两人都系好安全带时，相当于两个都闭合开关，指示灯不亮，提示音消失。说明两开关串联，且两开关闭合灯和铃被短路了，所以两开关串联再与指示灯、铃并联，要使电路不会出现短路，即电路中必须串联一个保护电阻。故B符合题意，ACD不符合题意。
故选B。
11. 两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A. 两灯亮度不同
B. 两灯两端的电压相等
C. 通过两灯的电流相等
D. 通过两灯的电流不相等
【答案】D
【解析】
【详解】A．灯泡的亮度取决于灯泡的实际功率，两灯亮度不同，只能是实际功率不同，不能说明灯泡的串并联方式，故A不符合题意；
B．并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的电压也相等，故B不符合题意；
C．串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两灯的电流也相等，故C不符合题意；
D．通过两灯的电流不相等一定是并联，故D符合题意．
12. 小明用如图实验装置"探究影响电阻大小的因素”，a、b为长度一样的镍铬合金，b比a横截面积大，关于此实验，下列说法正确的是（ ）
A. 小灯泡越亮，表示接入的合金丝电阻越大
B. 利用此装置能探究导体电阻大小和导体横截面积，导体长度的关系
C. 为了准确比较两条合金的电阻，可在电路中串联一个电压表
D. 如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好
【答案】B
【解析】
【分析】
【详解】A．小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B正确；
C．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C错误；
D．其他条件相同时铜丝或银丝的电阻很小，如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，电路中电流变化不大，灯泡的亮度变化不明显，即实验效果不明显，故D 错误。
故选B。
13. 小明学习了电学后，对以下电学知识的理解正确的是（ ）
A. 用带正电的物体甲接触不带电的验电器乙，正电荷从甲转移到乙，使得乙也带正电
B. 两个物体摩擦时，原子束缚电子本领强的物体通常显负电
C. 绝缘体不容易导电是其内部几乎没有能自由移动的电荷
D. 四个轻质小球，甲吸引乙，乙排斥丙，丙吸引丁，如果丁带正电，那么甲一定带正电
【答案】BC
【解析】
【详解】A．用带正电的物体甲接触不带电的验电器乙，部分负电荷从乙转移到甲，使得乙也带正电，故A错误；
B．两个物体摩擦时，原子束缚电子本领强的物体通常会得到电子显负电，故B正确；
C．导体容易导电是因为其拥有大量能够自由移动的电荷，绝缘体不容易导电是其内部几乎没有能自由移动的电荷，故C正确；
D．四个轻质小球，甲吸引乙，乙排斥丙，丙吸引丁，因乙排斥丙，说明乙、丙一定带电，如果丁带正电，说明乙、丙带负电，则甲可能带正电，可能不带电，故D错误。
故选BC。
14. 如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）
A. L1与L2串联
B. 电流表A1测L1的电流
C. 当开关S2断开时,通过L1的电流变小
D. 当开关S2断开时，电流表A2的示数变小
【答案】D
【解析】
【详解】A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．
故选D．
三、作图题（本题共2小题，每小题2分，共4分）
15. 如图所示，在圆圈内填上电流表、电压表、小灯泡，使得两灯均可发光，两表均有示数．
【答案】或
【解析】
【详解】如图电路，电源上边的圆圈直接与电源相连，只能填入电压表或灯泡，若为电流表会出现短路；
当下边填入灯泡时，上边为电流表，中间为电压表，此时两灯并联，两表都有示数，符合题意；
当下边为电压表时，中间为灯泡，上边为电流表，此时两灯也是并联关系，两表都有示数，符合题意，如下两图：
或
【点睛】对电路的结构及组成若是不太熟练，可以将灯和电表分别代入到电路中，再依次分析其是否符合要求．关键是要清楚两表自身的特点，即电流表相当于导线，而电压表相当于断路．
16. 如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两个小灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向右端移动滑动变阻器的滑片P，灯L2变暗。
【答案】
【解析】
【详解】两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流，L1与电流表串联，再与L2和滑动变阻器并联；闭合开关后，根据向B端移动滑动变阻器的滑片P，灯L2变暗，则滑动变阻器与L2串联在同一个支路上，并且向右端移动滑动变阻器的滑片P连入电阻变大，应选左下接线柱，如图所示
。
四、实验探究题（第17题4分，第18题6分，第19题8分，共18分）
17. 如图所示，在空气压缩引火仪的玻璃筒底部放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能 ___________（填“增加”或“减少”），空气的内能是通过 ___________方式改变的。这一过程中能量转化与内燃机的 ___________冲程相同，筒内的棉花最终由于温度升高达到 ___________而燃烧。
【答案】 ①. 热传递 ②. 做功 ③. 压缩 ④. 燃点
【解析】
【详解】[1][2]迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，这是通过做功的方法增大空气内能的。
[3][4]当温度达到棉花的燃点时，棉花就会燃烧，这是通过热传递的方式增加棉花的内能的。汽油机在压缩冲程中，活塞压缩空气做功，将机械能转化为内能，所以，这一过程中能量转化与内燃机的压缩冲程相同。
18. 为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图甲所示的实验。
（1）在两个相同的烧杯中应加入初温相同、___________相同的水和食用油。实验中选用相同电加热器的目的是：___________；
（2）水和食用油温度随时间变化如图乙所示，根据图甲可判断出a物质是 ___________。根据图乙可知b物质比热容为 ___________；[c水=4.2×103J/（kg•℃）]
（3）如判断出图丙所示，小明比较水和食用油的吸热能力后，想比较酒精和碎纸片的热值，为保证实验结论的可靠性，实验时应控制两套装置中相同的量有水的质量和 ___________。燃烧放在两个燃烧皿中的酒精和碎纸片，给烧杯中的水加热，通过比较 ___________（填“加热时间”或“液体升高的温度”）来确定酒精和碎纸片热值的大小。
【答案】 ①. 质量 ②. 使水和煤油在相同时间内吸收的热量相同 ③. ②水 ④. 2.1×103J/（kg•℃） ⑤. 燃料的质量 ⑥. 液体升高的温度
【解析】
【详解】（1）[1]相同质量的不同物质，升高相同的温度，吸收的热量越多，吸热能力越强；所以要控制水和食用油的质量相同。
[2]实验中选用相同电加热器目的是使水和煤油在相同时间内吸收的热量相同。
（2）[3]由图乙可知，升高相同的温度，a加热时间长，需要吸收的热量多，a的吸热能力强，a物质是水。
[4]由图乙可知，升高相同的温度，加热a需要的时间是加热b需要时间的2倍，即a吸热是b吸热的2倍，A．b的质量相等，由可知，a的比热容为b的比热容的2倍，而a物质是水，比热容为，所以b物质的比热容为。
（3）[5][6]根据比较不同燃料的热值的方法，用两只同规格的烧杯装相等质量的水，量取质量相等的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，直到酒精和碎纸片完全燃烧完，通过比较液体升高的温度来确定酒精和碎纸片热值的大小。
19. 小明用如图所示电路“探究串联电路的电压特点”。
（1）小明在连接电路过程中，发现电压表指针指向零刻度线左侧，这是因为：___________；
（2）测出灯L1两端的电压后，准备测量L2两端电压时，小明直接将电压表与A点相连的导线改接到C点。小明的办法是 ___________（填“正确”或“错误”）的，原因是 ___________；
（3）做完一组实验之后，小明为了得到更加具有普遍性的结论，应该 ___________；
（4）经过多次实验，将得到的数据记录在表中。第2组实验测量UBC的示数如图所示，读数为 ___________V。根据实验数据，可得到串联电路的电压规律是 ___________；
（5）小红也做了同样的实验，她测得UAB=3V，UBC=0V，UAC=3V，若故障出在灯泡上，则有可能是 ___________或 ___________。
【答案】 ①. 电压表使用前未调零 ②. 错误 ③. 会导致电压表正负接线柱接反 ④. 换用不同规格灯泡多次实验，寻找普遍规律 ⑤. 2.0 ⑥. UAC=UAB+UBC ⑦. L1断路 ⑧. L2短路
【解析】
【详解】（1）[1]在检查实验器材时发现电压表的指针指向零刻度左边，这是因为电压表使用前指针未调零。
（2）[2][3]测出L1两端的电压后，则电压表与A相连的为电压表正接线柱，若只将与A点相连的导线改接到C点，则电流从电压表负接线柱流入，从正接线柱流出，指针反偏，故小明的办法是错误的，原因是电压表正负接线柱接反了。
（3）[4]做完一组实验之后，小明为了得到更加具有普遍性的结论，应该改变灯泡的规格，进行多次测量。
（4）[5]电压表示数如图所示，电压表选用0~3V量程，分度值为0.1V，此时的读数是2.0V。
[6]根据表格
0.8V+2.2V=3.0V
1.0V+2.0V=3.0V
1.2V+1.8V=3.0V
综合可得
UAC=UAB+UBC
（5）[7][8]测得UAB=3V，UBC=0V，UAC=3V，由于两灯串联，闭合开关，用电压表分别测量AB、BC、AC间的电压，AB、AC间都有电压且相等，BC间无电压，说明BC短路或AC间开路了，若故障出在灯泡上，L1断路或L2短路。
五、综合应用题（本题共2小题，每小题9分，共18分）
20. 小明家新安装了一台容积为100L的太阳能热水器，加满水后，利用太阳能加热。小明调查该地区（晴天）平均每平方米的面积上，每小时接收的太阳能约为1.4×106J。若热水器接收太阳能的有效面积为1.5m2，每天日照时间按8h计算，求：
（1）它一天中接收的太阳能约为多少？
（2）若这些太阳能有60%被热水器中的水吸收，则可使水温升高多少？[水的密度为1×103kg/m3，水的比热容为4.2×103J/（kg•℃）]
（3）若该热水器一天中接收的太阳能，由燃烧煤气（热值q＝4.2×107J/kg）来获得，则需要完全燃烧多少千克煤气？
【答案】（1）1.68×107J；（2）24℃；（3）0.4kg
【解析】
【详解】解：（1）太阳能热水器一天中接收的太阳能
（2）由可知，水吸收的热量
水的体积
由可知，水的质量
由可知，水升高的温度
（3）根据题意可知，煤气完全燃烧放出热量
由Q放＝mq可知，完全燃烧煤气的质量
答：（1）它一天中接收的太阳能约为1.68×107J；
（2）若这些太阳能有60%被热水器中的水吸收，则可使水温升高24℃；
（3）需要完全燃烧0.4kg煤气。
21. 如图所示，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，两只完全相同的电流表A1、A2指针偏转均如图所示，求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流各为多少？
（3）若灯泡L2的灯丝烧断了，电流表A1、A2、电压表V的示数分别是多少？
【答案】（1）3V、3V；（2）0.3A．1.2A；（3）0.3A．0.3A和3V
【解析】
【详解】解：（1）由图可知，L1与L2并联，电压表测并联电路的电压，电流表A2测干路电流，电流表A1测L1的电流，根据并联电路电压的规律可知灯泡L1、L2两端的电压均等于电源电压，即均为3V。
（2）因为并联电路中干路电流等于各支路电流之和，因此电流表A2的示数大于电流表A1的示数，而两电流表指针偏转角度相同，因此电流表A1量程为0~0.6A，分度值为0.02A，示数为I1=0.3A，即通过L1的电流为0.3A；电流表A2量程为0~3A，分度值为0.1A，示数为I=1.5A；通过L2的电流
（3）灯泡L2的灯丝烧断后，电路为L1的简单电路，电压表仍测量电源电压，电流表A2、A1均测L1的电流。由于并联电路中各支路，互不影响，所以通过L1电流不变，仍为0.3A，则电流表A1、A2的示数变为0.3A，电源电压为3V，则电压表V的示数为3V。
答：（1）灯泡L1、L2两端的电压分别为3V、3V；
（2）通过灯泡L1、L2的电流分别是0.3A．1.2A；
（3）若灯泡L2的灯丝烧断了，电流表A1、A2、电压表V的示数分别是0.3A．0.3A和3V。实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
3.0
3
1.2
1.8
30
