13，2021年江苏省苏州市高新区中考物理第一次模拟试卷

这是一份13，2021年江苏省苏州市高新区中考物理第一次模拟试卷，共36页。试卷主要包含了填空题，解答题等内容，欢迎下载使用。

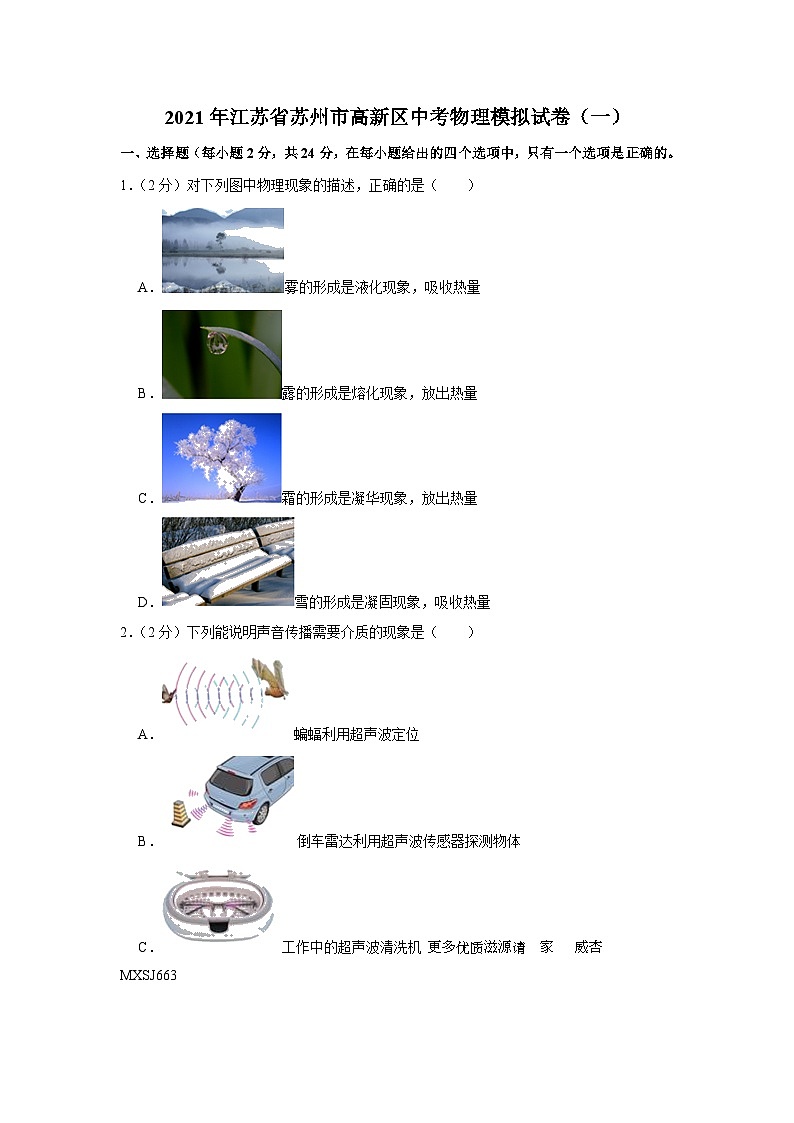

1．（2分）对下列图中物理现象的描述，正确的是（ ）
A．雾的形成是液化现象，吸收热量
B．露的形成是熔化现象，放出热量
C．霜的形成是凝华现象，放出热量
D．雪的形成是凝固现象，吸收热量
2．（2分）下列能说明声音传播需要介质的现象是（ ）
A．蝙蝠利用超声波定位
B．倒车雷达利用超声波传感器探测物体
C．工作中的超声波清洗机更多优质滋源请 家 威杏 MXSJ663 D．闹钟在抽气的玻璃罩内振动
3．（2分）科普活动中，老师为同学们表演了一个“自动爬坡“实验，惊艳了全场。该实验如下：将一个用轻质泡沫做成的圆环，轻轻放在一个斜坡上，结果发现圆环不但没有滚下，反而加速滚上了斜坡。揭秘后才发现，这是一个内部镶嵌了一个小铁块的圆环。在圆环加速滚上斜坡的过程中，下列说法正确的是（ ）
A．圆环的动能增大，重力势能减小
B．圆环的动能增大，重力势能增大
C．圆环受到的摩擦力沿斜面向下
D．圆环受到的支持力是由泡沫发生弹性形变产生的
4．（2分）下列的工具中，在使用时可以省距离的是（ ）
A．食品夹B．裁剪刀
C．钢丝钳D．核桃夹

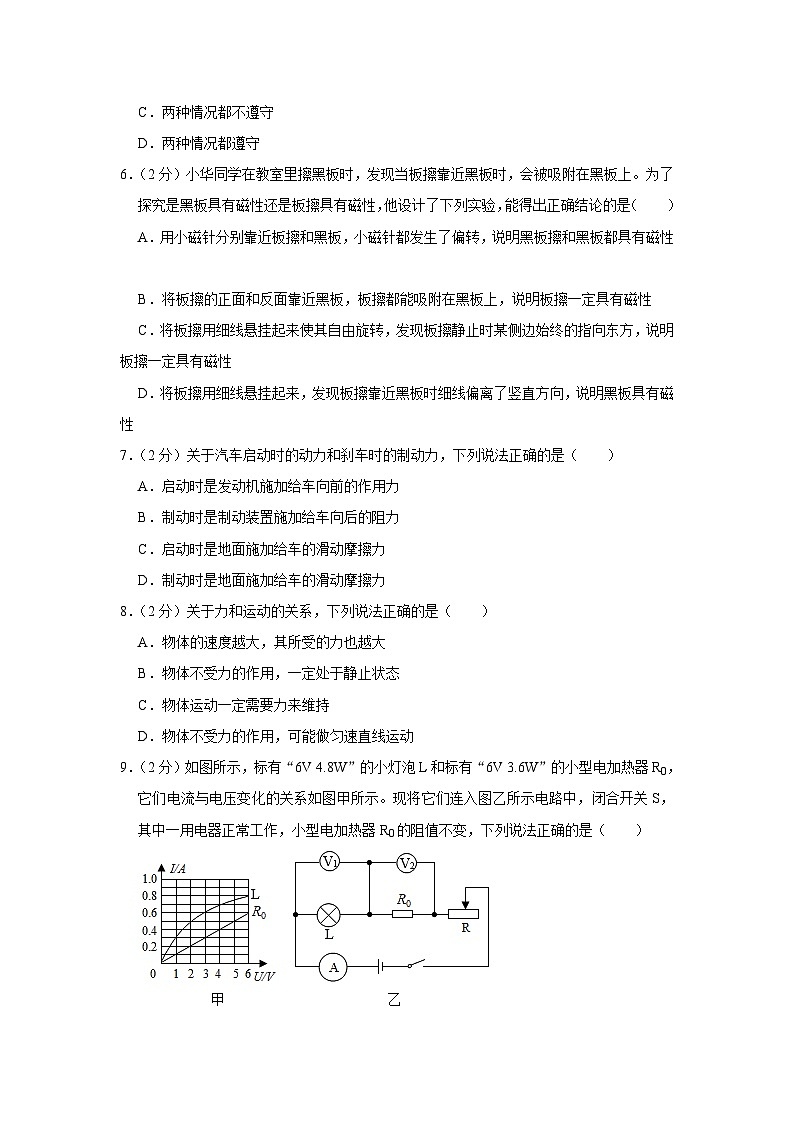

5．（2分）坐在教室里边上的同学会看不清黑板上的字，这种现象俗称为“反光”。如果用投影仪投射到白色幕布或白色墙面上，坐在教室里各个位置上都能看清幕布或墙上的图像。对于这两种现象，是否遵守光的反射定律，下列说法中正确的是（ ）
A．前者遵守，后者不遵守
B．前者不遵守，后者遵守
C．两种情况都不遵守
D．两种情况都遵守
6．（2分）小华同学在教室里擦黑板时，发现当板擦靠近黑板时，会被吸附在黑板上。为了探究是黑板具有磁性还是板擦具有磁性，他设计了下列实验，能得出正确结论的是（ ）
A．用小磁针分别靠近板擦和黑板，小磁针都发生了偏转，说明黑板擦和黑板都具有磁性
B．将板擦的正面和反面靠近黑板，板擦都能吸附在黑板上，说明板擦一定具有磁性
C．将板擦用细线悬挂起来使其自由旋转，发现板擦静止时某侧边始终的指向东方，说明板擦一定具有磁性
D．将板擦用细线悬挂起来，发现板擦靠近黑板时细线偏离了竖直方向，说明黑板具有磁性
7．（2分）关于汽车启动时的动力和刹车时的制动力，下列说法正确的是（ ）
A．启动时是发动机施加给车向前的作用力
B．制动时是制动装置施加给车向后的阻力
C．启动时是地面施加给车的滑动摩擦力
D．制动时是地面施加给车的滑动摩擦力
8．（2分）关于力和运动的关系，下列说法正确的是（ ）
A．物体的速度越大，其所受的力也越大
B．物体不受力的作用，一定处于静止状态
C．物体运动一定需要力来维持
D．物体不受力的作用，可能做匀速直线运动
9．（2分）如图所示，标有“6V 4.8W”的小灯泡L和标有“6V 3.6W”的小型电加热器R0，它们电流与电压变化的关系如图甲所示。现将它们连入图乙所示电路中，闭合开关S，其中一用电器正常工作，小型电加热器R0的阻值不变，下列说法正确的是（ ）
A．灯泡 L的电阻 7.5Ω
B．灯泡L和加热器 R0电压之和为 12V
C．若电压表 V2的示数减小1V，则电压表 V2与电流表示数的比值变小
D．若电压表V1的示数减小1V，通过灯泡中的电流为 0.5A
10．（2分）如图所示，有两个完全相同的物体A和B，A的下端与物块甲通过轻质细绳相连，B的上面放着物块乙，A、B都刚好浸没于水中。则下列说法正确的是（ ）
A．物体 A和 B 受到的浮力不相等
B．绳的拉力大于乙的重力
C．甲的重力大于乙的重力
D．甲的密度大于乙的密度
11．（2分）如图所示的电路，电源电压6V且恒定不变，R1为10Ω的定值电阻，R2为电阻箱，下列说法正确的是（ ）
A．当电阻箱 R2的阻值从小调大时，定值电阻 R1上消耗的电功率先变大后变小
B．当电阻箱 R2的阻值从小调大时，定值电阻 R1上消耗的电功率先变小后变大
C．当电阻箱 R2 阻值为 2Ω 时与 50Ω 时，R2上消耗的电功率相等
D．当电阻箱 R2的阻值从小调大时，电阻箱 R2上消耗的电功率先变小后变大
12．（2分）直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（ ）
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
二、填空题（每空1分，共26分）
13．（2分）某物体具有的动能为aJ，分子总势能为bJ，机械能为cJ，弹性势能为dJ，内能为eJ，则它的重力势能为 J，分子的总动能为 J。
14．（3分）一台四冲程汽油机飞轮转速是2400r/min，此汽油机每秒钟对外做功 次。对外做功时，汽油机将汽油的 能转化为 能。
15．（3分）某同学只能看清近处的物体，而看不清远处的物体，来自远处物体的光会成像于其视网膜 （前/后）方。该同学可能患上 （近/远）视眼，需要用 （凸/凹）透镜进行矫正。
16．（3分）如图所示，充满空气的气球和实心铁球均浸没在完全相同的两杯水中，然后放在被固定的天平上（此时天平无法摆动），已知气球和实心铁球的体积刚好相等，则气球内的气压 （大于/小于/等于）外界大气压．若左侧细线对气球的拉力为F1，右侧细线对铁球的拉力为F2，则F1 F2（大于/小于/等于）。若抽掉固定螺丝，让天平可以自由摆动，天平会 （左偏/右偏/保持平衡）。（已知ρ铁＝7.9×103kg/m3）
17．（3分）在测定滑动摩擦力的活动中，有同学设计了两种方案：
方案一：木板水平固定，通过弹簧测力计水平拉动木块，如图甲所示。
方案二：木块与弹簧测力计相连，弹簧测力计水平固定，水平拉动木板，如图乙所示。
①用方案一实验时，应该拉动木块做 运动。
②两种方案中，你认为更合理、更易于操作的是 （方案一/方案二）。
③若在乙方案中拉动木板时，重力突然消失了，接下来弹簧测力计的示数将 。（变大/变小/不变）
18．（4分）在实验课上，老师用干冰（固态二氧化碳）做实验。
当取出干冰时，干冰周围在冒白气，关于白气的形成的物态变化是 。
把干冰放在水中，结果水中不断冒气泡，气泡内的主要气体是 （空气/二氧化碳）气泡在上浮过程中，体积会 （变大/变小/不变），其原因是 。
19．（2分）为了减少大气污染，可对秸秆进行回收加工制成秸秆煤，完全燃烧2kg秸秆煤可放出 J热量；若这些热量完全被水吸收，可使 kg水温度由20℃升高到60℃．[已知q秸秆煤＝2.1×107J/kg，c水＝4.2×103J/（kg•℃）]。
20．（2分）如图所示，两只气球自由地悬挂在空中，下面两种方法都能使两气球靠拢：
方法一、向两气球中间吹气。这是因为在气体中，流速大的位置，压强 。
方法二、把丝绸摩擦过的玻璃棒放在两气球之间。这是因为玻璃棒摩擦后 ，能吸引轻小物体。
21．（2分）如图所示电路，电源电压不变，R1为发热电阻，阻值10Ω．R2为定值电阻，阻值为20Ω．R为滑动变阻器（A、B为其两个端点）。闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U＝ V．当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为 J。
22．（2分）一位学生在玩搭积木游戏时，将在平放在水平地面上的完全相同的10块正方体实心积木一块一块地叠高，如图所示。已知每个正方体积木的质量为100g，边长均为5cm，这个过程中人至少要克服积木的重力做功 J，叠高后的积木对地面的压强是 Pa。（g＝10N/kg）
三、解答题（第23～26题8分；第27、29、28、31、32题每题4分、28题6分；第30、33题5分；第34题6分，共50分）
23．（2分）在图中画出放在斜面上的物体G对斜面压力的示意图并标注相应的字母。
24．（2分）图中MN为平面镜，AO为入射光线，请在图中画出的反射光线和法线。
25．（2分）请在图中用笔画线代替导线，将插座、电灯、开关接入家庭电路中。
26．（2分）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
27．（4分）小明家新买了一辆使用汽油为燃料的小汽车。细心的小明发现行驶的速度不同时，耗油量不同。当小汽车以90km/h的速度匀速行驶时最省油，此时发动机的有用功率为25kW。若小汽车以最省油的速度行驶270km，求在这过程中：（要求有解析过程）
（1）汽车受到的阻力；
（2）汽车牵引力做的功；
（3）消耗汽油的质量（汽油的热值q汽＝4.5×107J/kg，小汽车发动机的效率为30%）。
28．（6分）小明用如图所示的电路模拟电动机控制升降，电路中直流电动机的线圈电阻为2Ω，R0是阻值为10Ω的定值电阻，电源电压保持16V不变，闭合开关S，当电动机正常工作时，匀速提升重为10N的物体，此时电压表示数为6V。求：（要求有解析过程）
（1）电动机正常工作时，通过它的电流是多大？
（2）电动机正常工作时，R0的电功率是多少？
（3）若电动机正常工作5s，可使物体上升的高度是多少？
29．（4分）按图甲做“探究平面镜成像的特点“实验时：
（1）为了更好的完成实验，最好选用 （镜子/茶色玻璃板/无色玻璃板）。
（2）为了比较蜡烛与其像大小关系，选用两根 （相同/不相同）的蜡烛，且应把放在平面镜后面的蜡烛与放在平面镜前面蜡烛的 ，才能进行比较物与像的大小。
（3）如图乙是平静的水面上的倒影，其成像的原理是 。
30．（5分）在探究凸透镜成像的规律的实验中，若所用的透镜半径为10cm，焦距为20cm。
（1）如图所示，光屏上得到的图像是 ；
（2）如果把蜡烛放在光具座0刻度处，为了在光屏是获得清晰的像，光屏的移到的位置是 刻度处；此时所成像的特点是 ；
（3）若（2）实验中在光屏得到清晰的像后，取走光屏用眼睛继续观察，看到的是 （实/虚）像；为了模拟近视眼的情况，小明同学将现有的透镜换成了焦距为10cm的透镜，此时观察到的像将 （变大/变小/不变）。
31．（4分）小明和小华分别利用图甲所示的相同装置探究水沸腾时温度变化的特点。当水温接近90℃时每隔0.5min记录一次温度，并绘制出如图乙所示的水温与时间关系的图像。
（1）小明和小华在实验中记录的数据并绘制水温与时间的关系图，造成图乙中图像不同的可能原因是 ；
（2）如图丙所示，水在沸腾时的现象是其中的 图（A/B）。若气泡上升时形状变小的原因是 。
（3）水在沸腾过程中的特点 。
32．（4分）在使用托盘天平测量物体质量的实验中：
（1）调节天平平衡时，某同学将天平放在水平工作面上后，发现天平如图甲所示；则接下来的操作应是：首先 ，然后调节平衡螺母，直到指针尖对准分度标尺中央的刻度线。
（2）在接下来的实验中，当天平右盘内所加砝码和称量标尺上游码所处位置如图乙所示时，天平恰好平衡，则被测正方体的质量是 g。
（3）用刻度尺量出正方体的棱长为 cm，则此正方体的密度为 kg/m3。
33．（4分）小明利用量筒和一个带胶塞的小瓶，测量矿石的密度。实验过程如下图：
①用量筒量取适量的水，读出体积为V0；
②将小瓶放入量筒内，小瓶漂浮在水面上，读出体积为V1；
③将适量的矿石放入小瓶中，再将小瓶放入量筒内，小瓶仍漂浮在水面上，读出体积为V2；
④将瓶内的矿石全部倒入水中，再将小瓶放入量筒内，读出体积为V3。
根据以上信息。求（水的密度记作ρ水）：
（1）小瓶的重力G瓶＝ ；
（2）小瓶和矿石的总重力为 ；
（3）矿石的体积V石＝ ；
（4）矿石的密度表达式为ρ石＝ 。
34．（5分）小明利用如图所示的装置探究杠杆平衡条件。
（1）为排除杠杆自重对实验的影响，实验前把杠杆中心支在支架上，杠杆静止在图甲所示位置，此时应将杠杆右端的螺母向 调节（填“左”、“右”），使杠杆在水平位置达到平衡。
（2）在杠杆两侧挂上不同数量相同规格的钩码，调节钩码位置，使杠杆重新在水平位置平衡，这样做的目的是 。
（3）实验时，小明在杠杆左侧A位置（左边位置第四格）先挂了3个钩码，如图乙所示，则在右侧B位置（右边位置第三格）应挂 个相同规格的钩码，杠杆可以重新在水平位置平衡。
（4）如图丙所示，小明在A位置挂一个弹簧测力计，在B位置挂了2个钩码。现将弹簧测力计从C位置移到D位置，在此过程中杠杆始终在水平位置保持平衡，则弹簧测力计示数 （选填“变大”、“变小”或“不变”），原因是 。
35．（6分）学习了电学知识后，小明用一个规格为“2.5V 0.2A”灯泡、电压恒为6V的蓄电池和最大阻值为20Ω的滑动变阻器等器材设计了一个如图甲所示的调光电路。
（1）在移动滑动变阻器滑片调光时，发现灯泡始终不发光。为了检查故障，他将一个电流表串联接入电路，发现电流表无示数；随后他又将电压表并联到B、C两点，发现电压表无示数；将电压表并联到E、F两点，发现电压表仍然无示数；但将电压表并联到B、F两点，发现电压表有示数了，则电路故障为 。
（2）解决故障后，小明移动滑片，发现灯泡逐渐变亮，之后闪了一下就烧坏了。更换一个同规格的新灯泡后，为了确保在调光过程中，始终确保安全，他应该在电路中串联一个阻值至少为 Ω的电阻。
（3）若电源电压未知（但大于2.5V），灯泡铭牌上的额定电流也看不清了，仅知道灯泡的额定电压为2.5V，小华同学借助电阻箱设计了乙图电路，同样得出了调光电路中应接入的保护电阻的最小阻值。他的测量步骤如下：
①闭合开关S，将滑动变阻器的滑片移至 （A/B）端。
②调节 ，使电压表的示数为 。
③读出电阻箱的阻值（如图丙所示），则应串联的定值电阻的阻值不得小于 Ω。
2021年江苏省苏州市高新区中考物理模拟试卷（一）
（参考答案）
一、选择题（每小题2分，共24分，在每小题给出的四个选项中，只有一个选项是正确的。
1．（2分）对下列图中物理现象的描述，正确的是（ ）
A．雾的形成是液化现象，吸收热量
B．露的形成是熔化现象，放出热量
C．霜的形成是凝华现象，放出热量
D．雪的形成是凝固现象，吸收热量
【解答】解：霜和雪都是固态的，是由空气中的水蒸气遇冷形成的，气态变为固态的现象叫凝华，凝华要放热。
雾和露都是液态的，是由空气中的水蒸气遇冷形成的，气态变为液态的现象叫液化，液化要放热。
故选：C。
2．（2分）下列能说明声音传播需要介质的现象是（ ）
A．蝙蝠利用超声波定位
B．倒车雷达利用超声波传感器探测物体
C．工作中的超声波清洗机
D．闹钟在抽气的玻璃罩内振动
【解答】解：A.蝙蝠利用超声波定位，是通过声音传递信息的，故A不符合题意；
B.倒车雷达利用超声波探测障碍物，说明声可以传递信息，故B不符合题意；
C.超声波可以清洗精密仪器，是利用声音传递能量，故C不符合题意；
D.把玻璃罩内的空气逐渐抽出时，传声介质越来越少，所以传声效果越来越不好，实验过程中听到钟声逐渐减弱声，设想空气全部抽净时，就不传声了，也就听不到声音了，故D符合题意。
故选：D。
3．（2分）科普活动中，老师为同学们表演了一个“自动爬坡“实验，惊艳了全场。该实验如下：将一个用轻质泡沫做成的圆环，轻轻放在一个斜坡上，结果发现圆环不但没有滚下，反而加速滚上了斜坡。揭秘后才发现，这是一个内部镶嵌了一个小铁块的圆环。在圆环加速滚上斜坡的过程中，下列说法正确的是（ ）
A．圆环的动能增大，重力势能减小
B．圆环的动能增大，重力势能增大
C．圆环受到的摩擦力沿斜面向下
D．圆环受到的支持力是由泡沫发生弹性形变产生的
【解答】解：
AB、圆环加速滚上斜坡的过程中，速度变大，质量不变，动能变大，虽然高度变大，但动能是由重力势能转化而来的，所以重力势能变小，故A正确，B错误；
C、圆环加速滚滚动的过程中，给斜面一个向下的摩擦力，由于物体间力的作用是相互的，斜面会给圆环一个沿斜面向上的摩擦力，故C错误；
D、圆环受到的支持力是由斜面发生弹性形变产生的，故D错误。
故选：A。
4．（2分）下列的工具中，在使用时可以省距离的是（ ）
A．食品夹B．裁剪刀
C．钢丝钳D．核桃夹
【解答】解：A、食品夹在使用过程中，动力臂小于阻力臂，属于费力杠杆，可省距离，故A符合题意；
B、裁剪刀在使用过程中，动力臂大于阻力臂，属于省力杠杆，费距离，故B不符合题意；
C、钢丝钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，费距离，故C不符合题意；
D、核桃夹在使用过程中，动力臂大于阻力臂，属于省力杠杆，费距离，故D不符合题意。
故选：A。
5．（2分）坐在教室里边上的同学会看不清黑板上的字，这种现象俗称为“反光”。如果用投影仪投射到白色幕布或白色墙面上，坐在教室里各个位置上都能看清幕布或墙上的图像。对于这两种现象，是否遵守光的反射定律，下列说法中正确的是（ ）
A．前者遵守，后者不遵守
B．前者不遵守，后者遵守
C．两种情况都不遵守
D．两种情况都遵守
【解答】解：坐在教室里边上的同学会看不清黑板上的字，这种现象俗称为“反光”，是黑板发生了镜面反射，镜面反射遵守光的反射定律；
全班同学都能看到画面是因为光射到投影银幕上，反射光线是向着四面八方的，是光在屏幕上发生了漫反射，漫反射也遵循光的反射定律；
故选项ABC错误，D正确。
故选：D。
6．（2分）小华同学在教室里擦黑板时，发现当板擦靠近黑板时，会被吸附在黑板上。为了探究是黑板具有磁性还是板擦具有磁性，他设计了下列实验，能得出正确结论的是（ ）
A．用小磁针分别靠近板擦和黑板，小磁针都发生了偏转，说明黑板擦和黑板都具有磁性
B．将板擦的正面和反面靠近黑板，板擦都能吸附在黑板上，说明板擦一定具有磁性
C．将板擦用细线悬挂起来使其自由旋转，发现板擦静止时某侧边始终的指向东方，说明板擦一定具有磁性
D．将板擦用细线悬挂起来，发现板擦靠近黑板时细线偏离了竖直方向，说明黑板具有磁性
【解答】解：
A、用小磁针分别靠近板擦和黑板，小磁针都发生了偏转，说明黑板擦和黑板可能有磁性；由于磁铁可以吸引铁、钴、镍等物质，黑板擦和黑板也可能没有磁性，故A错误；
B、板擦不具有磁性，黑板具有磁性，将板擦的正面和反面靠近黑板，板擦都能吸附在黑板上；板擦具有磁性，黑板不具有磁性，将板擦的正面和反面靠近黑板，板擦都能吸附在黑板上，故B错误；
C、将板擦用细线悬挂起来使其自由旋转，若板擦不具有磁性，其指向无法判定，若发现板擦静止时某侧边始终的指向东方，说明板按擦受到了磁力的作用，则板擦一定具有磁性，故C正确；
D、当板擦有磁性、黑板无磁性时，将板擦用细线悬挂起来，发现板擦靠近黑板时细线偏离了竖直方向；当板擦无磁性、黑板有磁性时，将板擦用细线悬挂起来，也会发现板擦靠近黑板时细线偏离了竖直方向，故D错误。
故选：C。
7．（2分）关于汽车启动时的动力和刹车时的制动力，下列说法正确的是（ ）
A．启动时是发动机施加给车向前的作用力
B．制动时是制动装置施加给车向后的阻力
C．启动时是地面施加给车的滑动摩擦力
D．制动时是地面施加给车的滑动摩擦力
【解答】解：AB、汽车向前或制动，推动力的施力物体都是地面而不是发动机，故AB错误；
C、启动时是滚动摩擦力，故C错误；
D、制动时是滑动摩擦力，故D正确。
故选：D。
8．（2分）关于力和运动的关系，下列说法正确的是（ ）
A．物体的速度越大，其所受的力也越大
B．物体不受力的作用，一定处于静止状态
C．物体运动一定需要力来维持
D．物体不受力的作用，可能做匀速直线运动
【解答】解：A、速度大的物体其受力不一定大，如依靠惯性运动的物体，在不受力时仍可以保持较大的速度向前运动，故A错误；
B、由牛顿第一定律可知，物体不受力的作用，可能处于静止状态或匀速直线运动状态，故B错误；
C、物体的运动不需要力来维持，力是改变物体运动状态的原因，故C错误；
D、由牛顿第一定律可知，物体不受力的作用时，可能静止，也可能做匀速直线运动，故D正确。
故选：D。
9．（2分）如图所示，标有“6V 4.8W”的小灯泡L和标有“6V 3.6W”的小型电加热器R0，它们电流与电压变化的关系如图甲所示。现将它们连入图乙所示电路中，闭合开关S，其中一用电器正常工作，小型电加热器R0的阻值不变，下列说法正确的是（ ）
A．灯泡 L的电阻 7.5Ω
B．灯泡L和加热器 R0电压之和为 12V
C．若电压表 V2的示数减小1V，则电压表 V2与电流表示数的比值变小
D．若电压表V1的示数减小1V，通过灯泡中的电流为 0.5A
【解答】解：由电路图可知，闭合开关S，灯泡L、电加热器R0、滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R0两端的电压，电流表测电路中的电流。
A.由图甲可知，小灯泡L和电加热器R0正常工作时的电流分别为IL＝0.8A、I0＝0.6A，
因串联电路中各处的电流相等，且电路中有一用电器正常工作，
所以，电路中的电流I＝I0＝0.6A，
由图甲可知，灯泡两端的电压UL′＝3V，
由I＝可得，灯泡L的电阻：RL＝＝＝5Ω，故A错误；
B.灯泡L和加热器R0电压之和：UL0＝UL′+U0＝3V+6V＝9V，故B错误；
C.由R＝可知，电压表V2与电流表示数的比值等于电加热器R0的阻值，
由电加热器R0的阻值不变可知，当电压表V2的示数减小1V时，电压表V2与电流表示数的比值不变，故C错误；
D.若电压表V1的示数减小1V即灯泡两端的电压为2V时，由图甲可知，通过灯泡的电流为0.5A，故D正确。
故选：D。
10．（2分）如图所示，有两个完全相同的物体A和B，A的下端与物块甲通过轻质细绳相连，B的上面放着物块乙，A、B都刚好浸没于水中。则下列说法正确的是（ ）
A．物体 A和 B 受到的浮力不相等
B．绳的拉力大于乙的重力
C．甲的重力大于乙的重力
D．甲的密度大于乙的密度
【解答】解：
A、由图知，两只相同的物块A和B，其体积和重力均相同，两种情况下A和B都浸没在水中，则A和B排开水的体积相同，由F浮＝ρ水V排g可知，物块A和B受到的浮力相同，故A错误；
B、以A物体为研究对象，由力的平衡条件可得，A受到水的浮力：F浮A＝G+F拉，
以B物体为研究对象，由力的平衡条件可得，B受到水的浮力：F浮B＝G+G乙，
由于物体A、B受到的浮力相同、重力也相同，所以F拉＝G乙，故B错误；
CD、把甲和A、乙和B分别当做一个整体，
因为物体A和甲悬浮，所以，它们受到的浮力：F1＝G+G甲﹣﹣﹣﹣﹣﹣①
因为物体B和乙漂浮，所以，它们受到的浮力：F2＝G+G乙 ﹣﹣﹣﹣﹣﹣﹣②
左图中，两物体均受浮力作用，则F1＝F浮A+F甲浮，
右图中，只有物体B受到浮力作用，则F2＝F浮B，
所以，F1＞F2 ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
结合①②两式可知：G甲＞G乙，故C正确；
由G＝mg可知，m甲＞m乙，由于甲、乙的体积未知，所以无法比较其密度大小，故D错误。
故选：C。
11．（2分）如图所示的电路，电源电压6V且恒定不变，R1为10Ω的定值电阻，R2为电阻箱，下列说法正确的是（ ）
A．当电阻箱 R2的阻值从小调大时，定值电阻 R1上消耗的电功率先变大后变小
B．当电阻箱 R2的阻值从小调大时，定值电阻 R1上消耗的电功率先变小后变大
C．当电阻箱 R2 阻值为 2Ω 时与 50Ω 时，R2上消耗的电功率相等
D．当电阻箱 R2的阻值从小调大时，电阻箱 R2上消耗的电功率先变小后变大
【解答】解：由电路图知定值电阻R1与电阻箱R2串联，电压表测量电阻箱两端的电压，
AB、当电阻箱 R2的阻值从小调大时，电路的总电阻变大，电源电压不变，由I＝知电路的电流减小，由P＝I2R知定值电阻 R1上消耗的电功率一直减小，故AB错误；
C、当电阻箱 R2阻值为2Ω 时电路的电流为：
I＝＝＝0.5A，
R2上消耗的电功率为：
P2＝I2R2＝（0.5A）2×2Ω＝0.5W；
当电阻箱 R2阻值为50Ω 时电路的电流为：
I′＝＝＝0.1A，
R2上消耗的电功率为：
P2′＝I′2R2′＝（0.1A）2×50Ω＝0.5W，所以电阻箱 R2阻值为2Ω时与50Ω时，R2上消耗的电功率相等，故C正确；
D、电阻箱 R2的电功率为：
P2＝I2R2＝R2＝＝
当R1＝R2时R2的电功率最大，最大功率为：P2大＝，
所以当电阻箱 R2的阻值从小调大时，电阻箱 R2上消耗的电功率先变大后变小，故D 错误。
故选：C。
12．（2分）直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（ ）
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
【解答】解：由图知，判断通电直导线周围磁场方向用到了右手螺旋定则，即：用右手握住直导线，使大拇指指向电流的方向，则四指环绕的方向就是通电直导线周围的磁场方向；
A、若电流方向从南向北，如下图（即图中电流从左到右），根据上面的方法可知，通电直导线下面的磁场指向纸的里面，而纸的里面是西，则小磁针的N极指向也指向西面（如图中红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往西转动，俯视时，会发现小磁针逆时针转动，故A错误。
B、若电流方向从北向南，即下图中电流从左到右，根据上面的方法可知，通电直导线下面的磁场指向纸的里面，纸的里面是东，小磁针N极指向也指向东面（如图中红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往东转动，俯视时，会发现小磁针顺时针转动。故B错误。
C、若电流方向从东向西，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，纸的里面是南，小磁针N极指向也指向南面如图中红色磁针，小磁针原来指向北面如图中蓝色磁针，所以小磁针会转动到相反的方向，故C错误。
D、若电流方向从西向东，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，纸的里面是北，小磁针N极指向也指向北面如图蓝色磁针，小磁针原来指向北面（如图蓝色磁针），所以小磁针不转动。故D正确。
故选：D。
二、填空题（每空1分，共26分）
13．（2分）某物体具有的动能为aJ，分子总势能为bJ，机械能为cJ，弹性势能为dJ，内能为eJ，则它的重力势能为 c﹣a﹣d J，分子的总动能为 e﹣b J。
【解答】解：（1）机械能＝动能+势能，势能＝重力势能+弹性势能，故物体的重力势能＝势能﹣弹性势能＝机械能﹣动能﹣弹性势能，即物体的重力势能＝c﹣a﹣d。
（2）内能＝分子总动能+分子总势能，分子总动能＝内能﹣分子总势能＝e﹣b。
故答案为：c﹣a﹣d；e﹣b。
14．（3分）一台四冲程汽油机飞轮转速是2400r/min，此汽油机每秒钟对外做功 20 次。对外做功时，汽油机将汽油的 内 能转化为 机械 能。
【解答】解：（1）四冲程汽油机一个工作循环，飞轮转动2周，所以飞轮1min转2400转，就相当于有1200个工作循环；
一个工作循环有4个冲程，但只有做功冲程对外做了功，所以1min对外做功1200次，那么1s对外做功的次数：n＝＝20（次）；
（2）对外做功时，汽油机将汽油的内能转化为机械能。
故答案为：20；内；机械。
15．（3分）某同学只能看清近处的物体，而看不清远处的物体，来自远处物体的光会成像于其视网膜 前 （前/后）方。该同学可能患上 近 （近/远）视眼，需要用 凹 （凸/凹）透镜进行矫正。
【解答】解：某同学只能看清近处的物体，而看不清远处的物体，是晶状体和角膜构成的透镜较厚，会聚能力较强，晶状体无法自动调节，看远处的物体时，将像成在视网膜的前面。该同学可能患上近视眼，为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，应佩戴发散透镜即凹透镜。
故答案为：前；近；凹。
16．（3分）如图所示，充满空气的气球和实心铁球均浸没在完全相同的两杯水中，然后放在被固定的天平上（此时天平无法摆动），已知气球和实心铁球的体积刚好相等，则气球内的气压 大于 （大于/小于/等于）外界大气压．若左侧细线对气球的拉力为F1，右侧细线对铁球的拉力为F2，则F1 小于 F2（大于/小于/等于）。若抽掉固定螺丝，让天平可以自由摆动，天平会 右偏 （左偏/右偏/保持平衡）。（已知ρ铁＝7.9×103kg/m3）
【解答】解：（1）气球浸没于水中，设气球上表面到水面的距离为h，对气球上表面分析，有p气＝p0+ρ水gh，故气球内的气压大于外界大气压；
（2）已知气球和实心铁球的体积刚好相等，设为V，且二者排开水的体积也等于V，
若左侧细线对气球的拉力为F1，则F1＝F浮气球﹣G气球＝ρ水gV排气球﹣ρ空气gV气球＝ρ水gV﹣ρ空气gV＝（ρ水﹣ρ空气）①
右侧细线对铁球的拉力为F2，则F2＝G铁球﹣F浮铁球＝ρ铁gV铁球﹣ρ水gV排铁球＝ρ铁gV﹣ρ水gV＝（ρ铁﹣ρ水）②
因为2ρ水＜ρ铁，所以，F1﹣F2＝（ρ水﹣ρ空气）gV﹣（ρ铁﹣ρ水）gV＝（2ρ水﹣ρ铁﹣ρ空气）gV＜0，即F1小于F2；
（3）若抽掉固定螺丝，让天平可以自由摆动，天平的左盘受到的压力F左＝G杯+G水+G气球，
天平的右盘受到的压力F右＝G杯+G水+G排，
两盘中烧杯的重力相同，
从图中可知两烧杯中水的体积相同，根据ρ＝和G＝mg可知两烧杯中水的重力相同，
G气球＝ρ空气gV＜ρ水gV＝G排，
综上可知F左＜F右，故天平会右偏。
故答案为：大于；小于；右偏。
17．（3分）在测定滑动摩擦力的活动中，有同学设计了两种方案：
方案一：木板水平固定，通过弹簧测力计水平拉动木块，如图甲所示。
方案二：木块与弹簧测力计相连，弹簧测力计水平固定，水平拉动木板，如图乙所示。
①用方案一实验时，应该拉动木块做 匀速直线 运动。
②两种方案中，你认为更合理、更易于操作的是 方案二 （方案一/方案二）。
③若在乙方案中拉动木板时，重力突然消失了，接下来弹簧测力计的示数将 变小 。（变大/变小/不变）
【解答】解：①用弹簧测力计拉动木块运动时，弹簧测力计显示拉力大小，要使滑动摩擦力等于弹簧测力计示数，弹簧测力计要水平拉动木块做匀速直线运动。
②如图甲要使滑动摩擦力等于弹簧测力计示数，木块要做匀速直线运动；如图乙木块相对于木板运动时，木块受到的拉力和滑动摩擦力是平衡力，由于木块和木板之间的滑动摩擦力跟压力大小和接触面粗糙程度有关，跟运动速度无关，所以图乙中木板不必做匀速直线运动，实验便于操作。
③如果重力消失，木块对木板的压力为零，木块和木板之间不存在滑动摩擦力，弹簧测力计示数变小。
故答案为：①匀速直线；②方案二；③变小。
18．（4分）在实验课上，老师用干冰（固态二氧化碳）做实验。
当取出干冰时，干冰周围在冒白气，关于白气的形成的物态变化是 液化 。
把干冰放在水中，结果水中不断冒气泡，气泡内的主要气体是 二氧化碳 （空气/二氧化碳）气泡在上浮过程中，体积会 变大 （变大/变小/不变），其原因是 液体压强随深度的减小而减小 。
【解答】解：“白气”是水蒸气液化形成的小水滴，干冰升华吸热周围温度降低，空气中的水蒸气液化形成的小水滴。干冰放在水中吸热升华产生CO2气体。由于液体压强随深度的减小而减小，气泡在上浮过程中受到的压力变小，体积变大。
故答案为：液化；二氧化碳；变大；液体压强随深度的减小而减小。
19．（2分）为了减少大气污染，可对秸秆进行回收加工制成秸秆煤，完全燃烧2kg秸秆煤可放出 4.2×107 J热量；若这些热量完全被水吸收，可使 250 kg水温度由20℃升高到60℃．[已知q秸秆煤＝2.1×107J/kg，c水＝4.2×103J/（kg•℃）]。
【解答】解：秸秆煤完全燃烧释放的热量：
Q放＝m秸秆煤q＝2kg×2.1×107J/kg＝4.2×107J。
由题意可知，水吸收的热量为：Q吸＝Q放＝4.2×107J，
由Q吸＝cmΔt可得，水的质量：
m＝＝＝250kg。
故答案为：4.2×107；250。
20．（2分）如图所示，两只气球自由地悬挂在空中，下面两种方法都能使两气球靠拢：
方法一、向两气球中间吹气。这是因为在气体中，流速大的位置，压强 小 。
方法二、把丝绸摩擦过的玻璃棒放在两气球之间。这是因为玻璃棒摩擦后 带了电 ，能吸引轻小物体。
【解答】解：方法一、流体流速越大，流体压强越小，向两气球之间吹气，两气球间的空气流速大于两气球之外的气体流速，两气球间的气体压强小于两气球之外的气体压强，两气球在气球内外气体压力差作用下相互靠近；
方法二、把丝绸摩擦过的玻璃棒放在两气球之间。这是因为玻璃棒摩擦后带了电，能吸引轻小物体，两气球在引力的作用下相互靠近。
故答案为：小；带了电。
21．（2分）如图所示电路，电源电压不变，R1为发热电阻，阻值10Ω．R2为定值电阻，阻值为20Ω．R为滑动变阻器（A、B为其两个端点）。闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U＝ 6 V．当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为 216 J。
【解答】解：由图知，闭合开关S，当滑片P移动到A端时，R1和R2并联，电流表测量通过R2的电流。
因为I＝，
所以电源电压为U＝I2R2＝0.3A×20Ω＝6V；
滑片P移动过程中，R1两端电压不变，阻值不变，所以1分钟内产生的热量为Q1＝•t＝×60s＝216J。
故答案为：6；216。
22．（2分）一位学生在玩搭积木游戏时，将在平放在水平地面上的完全相同的10块正方体实心积木一块一块地叠高，如图所示。已知每个正方体积木的质量为100g，边长均为5cm，这个过程中人至少要克服积木的重力做功 2.25 J，叠高后的积木对地面的压强是 4000 Pa。（g＝10N/kg）
【解答】解：（1）把10块积木看成一个整体，如图所示：
10个积木的总重力为：G总＝m总g＝10mg＝10×0.1kg×10N/kg＝10N，
原来重心的高度：h1＝×5cm＝2.5cm＝0.025m，
叠放后整体的重心高度：h2＝×10×5cm＝25cm＝0.25m，
将积木竖直叠放后，整体重心上升的高度为：h＝h2﹣h1＝0.25m﹣0.025m＝0.225m；
克服总重力做的功：W＝G总h＝10N×0.225m＝2.25J；
（2）因为水平面上物体对支持面的压力和自身的重力相等，
所以叠高后的木块对地面的压力为：F＝G总＝10N，
受力面积为：S＝d2＝（0.05m）2＝2.5×10﹣3m2，
则叠高后的积木对地面的压强为：p＝＝＝4000Pa。
故答案为：2.25；4000。
三、解答题（第23～26题8分；第27、29、28、31、32题每题4分、28题6分；第30、33题5分；第34题6分，共50分）
23．（2分）在图中画出放在斜面上的物体G对斜面压力的示意图并标注相应的字母。
【解答】解：在斜面上选取物体与接触面的中点为压力的作用点，从压力作用点画垂直于斜面、带箭头的线段即压力示意图。
如图所示：
24．（2分）图中MN为平面镜，AO为入射光线，请在图中画出的反射光线和法线。
【解答】解：首先过入射点垂直于镜面作出法线，然后根据反射角等于入射角在法线右侧画出反射光线，如图所示：
25．（2分）请在图中用笔画线代替导线，将插座、电灯、开关接入家庭电路中。
【解答】解：
（1）灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。如图所示：
26．（2分）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。
【解答】解：小磁针N极向左，根据异名磁极相互吸引可知，通电螺线管左端为N极，右端为S极；由安培定则可知电流由右端流入，则电源右端为正极，如图所示：
27．（4分）小明家新买了一辆使用汽油为燃料的小汽车。细心的小明发现行驶的速度不同时，耗油量不同。当小汽车以90km/h的速度匀速行驶时最省油，此时发动机的有用功率为25kW。若小汽车以最省油的速度行驶270km，求在这过程中：（要求有解析过程）
（1）汽车受到的阻力；
（2）汽车牵引力做的功；
（3）消耗汽油的质量（汽油的热值q汽＝4.5×107J/kg，小汽车发动机的效率为30%）。
【解答】解：（1）汽车行驶的速度为：v＝90km/h＝25m/s，
因为汽车匀速行驶，汽车受到的阻力的大小等于牵引力，
由公式P＝＝＝Fv可知，汽车受到的阻力为：
f＝F＝＝＝1000N；
（2）汽车牵引力做的功为：W＝Fs＝1000N×2.7×105m＝2.7×108J；
（3）由η＝可知，汽油完全燃烧释放的能量为：
Q＝＝＝9×108J，
由Q＝mq可知，消耗汽油的质量为：
m＝＝＝20kg。
答：（1）汽车受到的阻力为1000N；
（2）汽车牵引力做的功为2.7×108J；
（3）消耗汽油的质量为20kg。
28．（6分）小明用如图所示的电路模拟电动机控制升降，电路中直流电动机的线圈电阻为2Ω，R0是阻值为10Ω的定值电阻，电源电压保持16V不变，闭合开关S，当电动机正常工作时，匀速提升重为10N的物体，此时电压表示数为6V。求：（要求有解析过程）
（1）电动机正常工作时，通过它的电流是多大？
（2）电动机正常工作时，R0的电功率是多少？
（3）若电动机正常工作5s，可使物体上升的高度是多少？
【解答】解：（1）由电路图可知，闭合开关S，电动机和定值电阻R0串联，电压表测电动机两端的电压，
因串联电路中总电压等于各分电压之和，
所以，定值电阻R0两端的电压：U0＝U﹣UM＝16V﹣6V＝10V，
因串联电路中各处的电流相等，
所以，电动机正常工作时通过的电流：I＝＝＝1A；
（2）电动机正常工作时，R0的电功率：P0＝U0I＝10V×1A＝10W；
（3）电动机正常工作5s消耗的电能：WM＝UMIt＝6V×1A×5s＝30J，
电动机线圈电阻产生的热量：Q＝I2RMt＝（1A）2×2Ω×5s＝10J，
电动机输出的机械能：W机械＝WM﹣Q＝30J﹣10J＝20J，
由W＝Gh可得，物体上升的高度：h＝＝＝2m。
答：（1）电动机正常工作时，通过它的电流是1A；
（2）电动机正常工作时，R0的电功率是10W；
（3）若电动机正常工作5s，可使物体上升的高度是2m。
29．（4分）按图甲做“探究平面镜成像的特点“实验时：
（1）为了更好的完成实验，最好选用 茶色玻璃板 （镜子/茶色玻璃板/无色玻璃板）。
（2）为了比较蜡烛与其像大小关系，选用两根 相同 （相同/不相同）的蜡烛，且应把放在平面镜后面的蜡烛与放在平面镜前面蜡烛的 像完全重合 ，才能进行比较物与像的大小。
（3）如图乙是平静的水面上的倒影，其成像的原理是 光的反射 。
【解答】解：（1）无色透明玻璃板透光性太强，容易受到玻璃另一侧物体的干扰。茶色玻璃板透光性较差，成像主观感觉比无色玻璃好得多，故应选择茶色玻璃板；
（2）两支蜡烛大小相同，后面的蜡烛又和前面蜡烛的像完全重合，这样就证明了像与物大小相同；
应把放在平面镜后面的蜡烛与放在平面镜前面蜡烛的像完全重合，才能进行比较物与像的大小；
（3）倒影是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，所以是倒立的，其原理是光的反射。
故答案为：（1）茶色玻璃板；（2）相同；像完全重合；（3）光的反射。
30．（5分）在探究凸透镜成像的规律的实验中，若所用的透镜半径为10cm，焦距为20cm。
（1）如图所示，光屏上得到的图像是 一个半径为10cm的圆形光斑 ；
（2）如果把蜡烛放在光具座0刻度处，为了在光屏是获得清晰的像，光屏的移到的位置是 80cm 刻度处；此时所成像的特点是 倒立等大的实像 ；
（3）若（2）实验中在光屏得到清晰的像后，取走光屏用眼睛继续观察，看到的是 实 （实/虚）像；为了模拟近视眼的情况，小明同学将现有的透镜换成了焦距为10cm的透镜，此时观察到的像将 变小 （变大/变小/不变）。
【解答】解：（1）凸透镜的焦距是20cm，如图甲所示，u＝40cm﹣20cm＝20cm，u＝f＝20cm，光源放在焦点上，光线经凸透镜折射后平行射出，透镜半径为10cm，所以光屏上得到一个半径为10cm的圆形光斑。
（2）如果把蜡烛放在光具座0刻度处，u＝40cm，凸透镜的焦距是20cm，此时u＝2f，凸透镜成倒立等大的实像，像和物体在凸透镜的两侧，v＝u＝2f＝40cm，光屏距离凸透镜40cm，所以光屏移动到80cm刻度线处。
（3）若（2）实验中在光屏得到清晰的像后，取走光屏用眼睛继续观察，当眼睛在烛焰的中心和凸透镜的中心的同一直线上能看到实像。
当把焦距是20cm的凸透镜换成焦距10cm的凸透镜，物距相对变大，像变小。
故答案为：（1）一个半径为10cm的圆形光斑；（2）80cm；倒立等大的实像；（3）实；变小。
31．（4分）小明和小华分别利用图甲所示的相同装置探究水沸腾时温度变化的特点。当水温接近90℃时每隔0.5min记录一次温度，并绘制出如图乙所示的水温与时间关系的图像。
（1）小明和小华在实验中记录的数据并绘制水温与时间的关系图，造成图乙中图像不同的可能原因是 水的质量不同 ；
（2）如图丙所示，水在沸腾时的现象是其中的 A 图（A/B）。若气泡上升时形状变小的原因是 水蒸气遇冷液化 。
（3）水在沸腾过程中的特点 继续吸热，温度不变 。
【解答】解：（1）小明和小华使用的是相同的实验装置，由图乙可知计时时初温相同，而小华加热使水沸腾的加热时间长，故原因是小华用的水的质量比小明的大；
（2）A图中气泡在上升过程中体积不断增大，所以是沸腾时的现象；B图中气泡在上升过程中体积减小，是因为上升过程中遇到周围温度较低的水，水蒸气会液化成水，气泡会不断变小。
（3）水沸腾的条件是：达到沸点，继续吸热。沸腾时，继续吸热，温度不变。
故答案为：（1）水的质量不同；（2）A；水蒸气遇冷液化；（3）继续吸热，温度不变。
32．（4分）在使用托盘天平测量物体质量的实验中：
（1）调节天平平衡时，某同学将天平放在水平工作面上后，发现天平如图甲所示；则接下来的操作应是：首先 将游码移至零刻度线处 ，然后调节平衡螺母，直到指针尖对准分度标尺中央的刻度线。
（2）在接下来的实验中，当天平右盘内所加砝码和称量标尺上游码所处位置如图乙所示时，天平恰好平衡，则被测正方体的质量是 38.4 g。
（3）用刻度尺量出正方体的棱长为 2.00 cm，则此正方体的密度为 4.8×103 kg/m3。
【解答】解：（1）天平放在水工作面上，接下来要使游码归零，然后调节平衡螺母，使天平横梁水平平衡。
（2）正方体的质量：m＝20g+10g+5g+3.4g＝38.4g。
（3）刻度尺的分度值是1mm，所以正方体的棱长是L＝20.0mm＝2.00cm，
正方体的体积：V＝L3＝（2.00cm）3＝8cm3，
正方体的密度：ρ＝＝＝4.8g/cm3＝4.8×103kg/m3。
故答案为：（1）将游码移至零刻度线处；（2）38.4；（3）2.00；4.8×103。
33．（4分）小明利用量筒和一个带胶塞的小瓶，测量矿石的密度。实验过程如下图：
①用量筒量取适量的水，读出体积为V0；
②将小瓶放入量筒内，小瓶漂浮在水面上，读出体积为V1；
③将适量的矿石放入小瓶中，再将小瓶放入量筒内，小瓶仍漂浮在水面上，读出体积为V2；
④将瓶内的矿石全部倒入水中，再将小瓶放入量筒内，读出体积为V3。
根据以上信息。求（水的密度记作ρ水）：
（1）小瓶的重力G瓶＝ ρ水g（V1﹣V0） ；
（2）小瓶和矿石的总重力为 ρ水g（V2﹣V0） ；
（3）矿石的体积V石＝ V3﹣V1 ；
（4）矿石的密度表达式为ρ石＝ ρ水 。
【解答】解：（1）小瓶漂浮在水面上，根据漂浮条件得，F浮＝G瓶，根据阿基米德原理得，F浮＝ρ水gV排，所以G瓶＝ρ水gV排＝ρ水g（V1﹣V0）。
（2）小瓶和矿石漂浮在水面上，根据漂浮条件得，F浮＝G瓶+G石，根据阿基米德原理得，F浮＝ρ水gV'排，所以G瓶+G石＝ρ水gV'排＝ρ水g（V2﹣V0）。
（3）矿石的体积：V石＝V3﹣V1。
（4）G瓶+G石＝ρ水g（V2﹣V0）＝ρ水gV2﹣ρ水gV0 ——①
G瓶＝ρ水g（V1﹣V0）＝ρ水gV1﹣ρ水gV0 ——②
①﹣②得，
所以矿石的重力：G石＝ρ水gV2﹣ρ水gV1，
矿石的质量：m石＝＝＝ρ水V2﹣ρ水V1，
矿石的密度：ρ石＝＝＝ρ水。
故答案为：（1）ρ水g（V1﹣V0）；（2）ρ水g（V2﹣V0）；（3）V3﹣V1；（4）ρ水。
34．（5分）小明利用如图所示的装置探究杠杆平衡条件。
（1）为排除杠杆自重对实验的影响，实验前把杠杆中心支在支架上，杠杆静止在图甲所示位置，此时应将杠杆右端的螺母向 右 调节（填“左”、“右”），使杠杆在水平位置达到平衡。
（2）在杠杆两侧挂上不同数量相同规格的钩码，调节钩码位置，使杠杆重新在水平位置平衡，这样做的目的是 为了直接从杠杆上读出力臂 。
（3）实验时，小明在杠杆左侧A位置（左边位置第四格）先挂了3个钩码，如图乙所示，则在右侧B位置（右边位置第三格）应挂 4 个相同规格的钩码，杠杆可以重新在水平位置平衡。
（4）如图丙所示，小明在A位置挂一个弹簧测力计，在B位置挂了2个钩码。现将弹簧测力计从C位置移到D位置，在此过程中杠杆始终在水平位置保持平衡，则弹簧测力计示数 变小 （选填“变大”、“变小”或“不变”），原因是 当拉力由倾斜变成垂直时，阻力、阻力臂不变，拉力F力臂变大，相应的力会变小，这样才能继续平衡。 。
【解答】解：（1）为排除杠杆自重对实验的影响，实验前把杠杆中心支在支架上，杠杆静止在图甲所示位置，杠杆右端偏高，应将杠杆右端的螺母向右端移动，使杠杆在水平位置平衡；
（2）在杠杆两侧挂上不同数量相同规格的钩码，调节钩码位置，使杠杆重新在水平位置平衡，这样做的目的是为了直接从杠杆上读出力臂；
（3）一个钩码的重力为GN，设杠杆的一个小格为L，
由杠杆的平衡条件F1L1＝F2L2知，
3G×4L＝nG×3L
解得：n＝4，即在B位置挂上4个钩码，使杠杆在水平位置平衡；
（4）图丙中，当弹簧测力计绕A点从C位置转动到D位置的过程中，要保持杠杆仍在水平位置平衡，则拉力F将变小，这是因为，当拉力由倾斜变成垂直时，阻力、阻力臂不变，拉力F力臂变大，相应的力会变小，这样才能继续平衡。
故答案为：（1）右；（2）为了直接从杠杆上读出力臂；（3）4；（4）变小；当拉力由倾斜变成垂直时，阻力、阻力臂不变，拉力F力臂变大，相应的力会变小，这样才能继续平衡。
35．（6分）学习了电学知识后，小明用一个规格为“2.5V 0.2A”灯泡、电压恒为6V的蓄电池和最大阻值为20Ω的滑动变阻器等器材设计了一个如图甲所示的调光电路。
（1）在移动滑动变阻器滑片调光时，发现灯泡始终不发光。为了检查故障，他将一个电流表串联接入电路，发现电流表无示数；随后他又将电压表并联到B、C两点，发现电压表无示数；将电压表并联到E、F两点，发现电压表仍然无示数；但将电压表并联到B、F两点，发现电压表有示数了，则电路故障为 导线C、E之间断路 。
（2）解决故障后，小明移动滑片，发现灯泡逐渐变亮，之后闪了一下就烧坏了。更换一个同规格的新灯泡后，为了确保在调光过程中，始终确保安全，他应该在电路中串联一个阻值至少为 17.5 Ω的电阻。
（3）若电源电压未知（但大于2.5V），灯泡铭牌上的额定电流也看不清了，仅知道灯泡的额定电压为2.5V，小华同学借助电阻箱设计了乙图电路，同样得出了调光电路中应接入的保护电阻的最小阻值。他的测量步骤如下：
①闭合开关S，将滑动变阻器的滑片移至 A （A/B）端。
②调节 电阻箱R0 ，使电压表的示数为 2.5V 。
③读出电阻箱的阻值（如图丙所示），则应串联的定值电阻的阻值不得小于 50 Ω。
【解答】解：（1）由于电流表无示数，所以电路存在断路，而电压表跟B、C和E、F并联时，电压表都无示数，说明B、C和E、F都是完好，但是跟B、F并联时电压表有示数，说明B、F之间存在断路，那就只能是导线C、E断路。所以填：导线C、E之间断路；
（2）要始终确保安全，则应使滑动变阻器的阻值调到0时，小灯泡两端电压也不能超过额定电压，若保护电阻越小，小灯泡电压就越大，所以当小灯泡两端电压等于额定电压时，保护电阻阻值最小。当滑动变阻器阻值调到0时，此时灯泡电压为2.5V，而电源电压为6V，根据串联分压可求得保护电阻两端电压是3.5V。由于灯泡恰好正常发光，电流为0.2A，所以保护电阻的最小阻值为：R＝＝＝17.5Ω。
（3）①由于要求最小保护电阻阻值就需要将滑动变阻器的阻值调至0，所以滑片应移至A端。
②当灯泡正常发光时，分得电压最大，保护电阻分得电压最小，此时保护电阻阻值最小，所以应调节电阻箱R0，使电压表示数为2.5V。
③电阻箱的阻值为：R电阻箱＝0×1000Ω+0×100Ω+5×10Ω+0×1Ω＝50Ω，故调光电路中应串联一只阻值不小于50Ω电阻作为保护电阻。
故答案为：（1）导线C、E之间断路；（2）17.5；（3）①A；②电阻箱R0；2.5V；③50。
