吉林省通化市梅河口市第五中学2023-2024学年高二上学期11月期中考试物理试题
展开
这是一份吉林省通化市梅河口市第五中学2023-2024学年高二上学期11月期中考试物理试题，共6页。试卷主要包含了选择题，实验题，计算题等内容，欢迎下载使用。

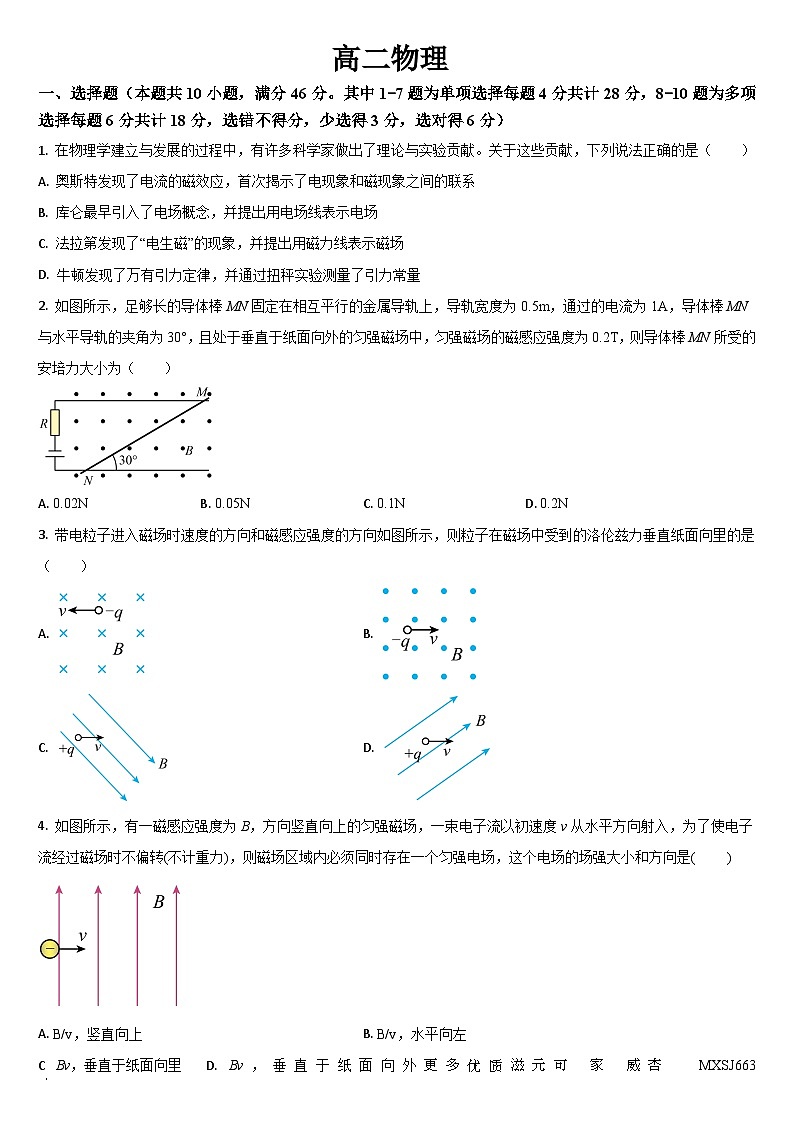

1. 在物理学建立与发展的过程中，有许多科学家做出了理论与实验贡献。关于这些贡献，下列说法正确的是（ ）
A. 奥斯特发现了电流的磁效应，首次揭示了电现象和磁现象之间的联系
B. 库仑最早引入了电场概念，并提出用电场线表示电场
C. 法拉第发现了“电生磁”的现象，并提出用磁力线表示磁场
D. 牛顿发现了万有引力定律，并通过扭秤实验测量了引力常量
2. 如图所示，足够长的导体棒MN固定在相互平行的金属导轨上，导轨宽度为0.5m，通过的电流为1A，导体棒MN与水平导轨的夹角为30°，且处于垂直于纸面向外的匀强磁场中，匀强磁场的磁感应强度为0.2T，则导体棒MN所受的安培力大小为（ ）
A. 0.02NB. 0.05NC. 0.1ND. 0.2N
3. 带电粒子进入磁场时速度的方向和磁感应强度的方向如图所示，则粒子在磁场中受到的洛伦兹力垂直纸面向里的是（ ）
A. B.
C. D.
4. 如图所示，有一磁感应强度为B，方向竖直向上的匀强磁场，一束电子流以初速度v从水平方向射入，为了使电子流经过磁场时不偏转(不计重力)，则磁场区域内必须同时存在一个匀强电场，这个电场的场强大小和方向是( )
A. B/v，竖直向上B. B/v，水平向左

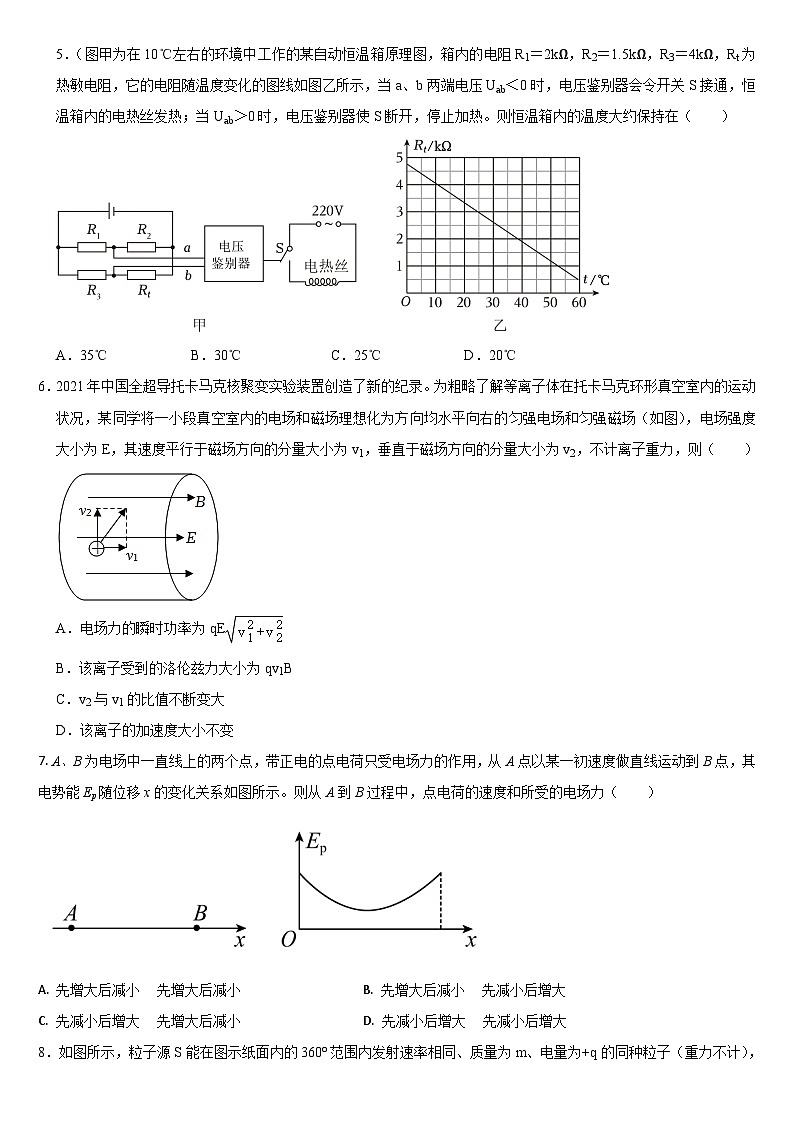

C Bv，垂直于纸面向里D. Bv，垂直于纸面向外更多优质滋元可 家 威杏 MXSJ663 5．（图甲为在10℃左右的环境中工作的某自动恒温箱原理图，箱内的电阻R1＝2kΩ，R2＝1.5kΩ，R3＝4kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示，当a、b两端电压Uab＜0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热；当Uab＞0时，电压鉴别器使S断开，停止加热。则恒温箱内的温度大约保持在（ ）
A．35℃B．30℃C．25℃D．20℃
6．2021年中国全超导托卡马克核聚变实验装置创造了新的纪录。为粗略了解等离子体在托卡马克环形真空室内的运动状况，某同学将一小段真空室内的电场和磁场理想化为方向均水平向右的匀强电场和匀强磁场（如图），电场强度大小为E，其速度平行于磁场方向的分量大小为v1，垂直于磁场方向的分量大小为v2，不计离子重力，则（ ）
A．电场力的瞬时功率为qE
B．该离子受到的洛伦兹力大小为qv1B
C．v2与v1的比值不断变大
D．该离子的加速度大小不变
7. A、B为电场中一直线上的两个点，带正电的点电荷只受电场力的作用，从A点以某一初速度做直线运动到B点，其电势能Ep随位移x的变化关系如图所示。则从A到B过程中，点电荷的速度和所受的电场力（ ）
A. 先增大后减小 先增大后减小B. 先增大后减小 先减小后增大
C. 先减小后增大 先增大后减小D. 先减小后增大 先减小后增大

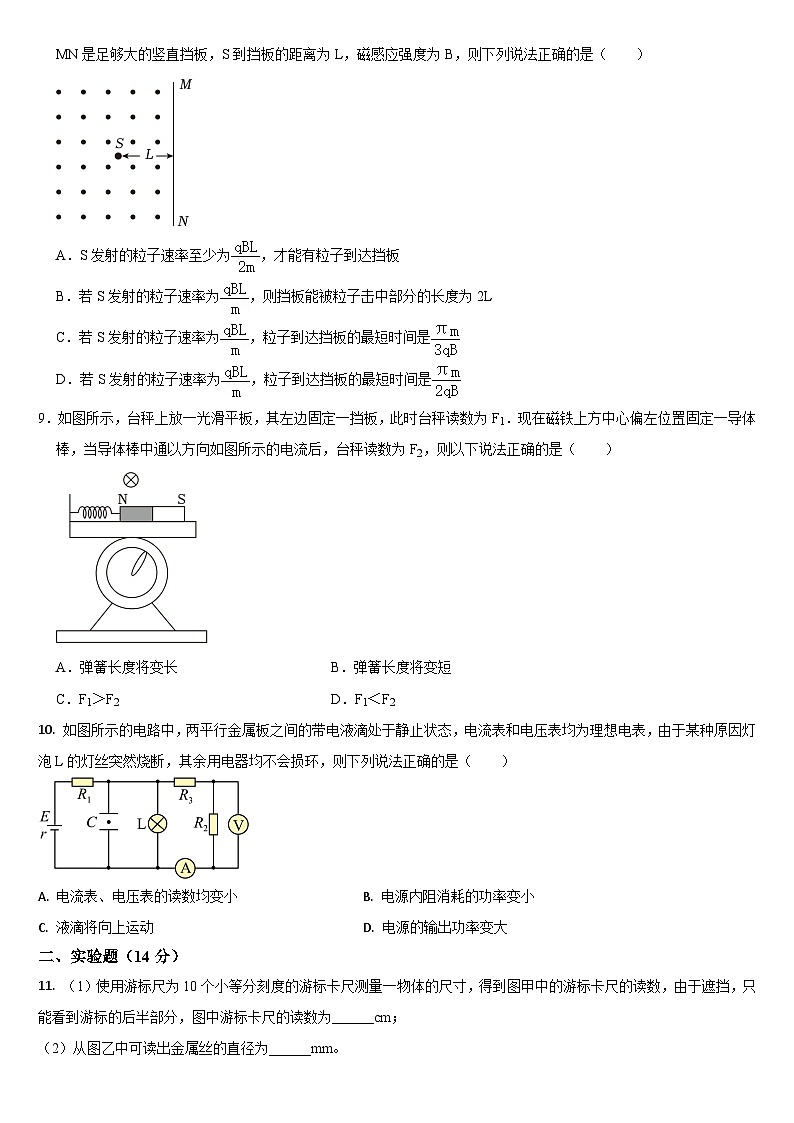

8．如图所示，粒子源S能在图示纸面内的360范围内发射速率相同、质量为m、电量为+q的同种粒子（重力不计），MN是足够大的竖直挡板，S到挡板的距离为L，磁感应强度为B，则下列说法正确的是（ ）
A．S发射的粒子速率至少为，才能有粒子到达挡板
B．若S发射的粒子速率为，则挡板能被粒子击中部分的长度为2L
C．若S发射的粒子速率为，粒子到达挡板的最短时间是
D．若S发射的粒子速率为，粒子到达挡板的最短时间是
9．如图所示，台秤上放一光滑平板，其左边固定一挡板，此时台秤读数为F1．现在磁铁上方中心偏左位置固定一导体棒，当导体棒中通以方向如图所示的电流后，台秤读数为F2，则以下说法正确的是（ ）
A．弹簧长度将变长B．弹簧长度将变短
C．F1＞F2D．F1＜F2
10. 如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因灯泡L的灯丝突然烧断，其余用电器均不会损环，则下列说法正确的是（ ）
A. 电流表、电压表的读数均变小B. 电源内阻消耗的功率变小
C. 液滴将向上运动D. 电源的输出功率变大
二、实验题（14分）
11. （1）使用游标尺为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图甲中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为______cm；
（2）从图乙中可读出金属丝的直径为______mm。
12. 如图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；、、、和是固定电阻，是可变电阻；表头的满偏电流为250μA，内阻为480Ω虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡。
（1）图（a）中的A端与_____________（填“红”或“黑”）色表笔相连接。
（2）关于的使用，下列说法正确的是_____________（填正确答案标号）。
A．使用多用电表之前，调整使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整使电表指针尽可能指在表盘右端电流最大位置
（3）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“3”相连的，则读数为_____________；若此时B端是与“5”相连的，则读数为_____________。（结果均保留3位有效数字）
（4）如图（c）所示，线圈A通过滑动变阻器和开关连接到电源上，线圈B的两端连到多用电表的电流表上（若电流档的“0”刻度线的左侧有一些少许空间，指针可向左偏转），把线圈A装在线圈B的里面。实验中观察到，开关闭合瞬间，多用电表的电流挡指针向右偏转，请你说出一种仍然使指针向右偏转的操作_______
三、计算题（本大题共3小题，共40分．解题要有必要的文字说明和解题步骤，有数值计算的要注明单位）
13. 一根长为0.20m的直导线，垂直于某匀强磁场方向放置，当导线中通有1A的电流时，导线受到的安培力大小为0.08N，则：
(1)磁场磁感应强度为多大？
(2)当导线中的电流增大为2A时，此时磁场的磁感应强度为多大？导线受到的安培力为多大？
14. 在如图所示的电路中，电源电动势为，内阻为，定值电阻R的阻值为，电动机的线圈阻值为。闭合开关S后，理想电压表的示数为。求：
（1）电路中的电流大小和电源的输出功率；
（2）电动机消耗的功率和电动机线圈在1分钟内产生的热量。
15. 华人诺贝尔奖得主李政道博士曾经说：“中华民族是一个优秀民族，中国人早在两汉时期就发明了筷子。如此简单的两根东西却高妙绝伦地应用了物理学上的原理。”如图所示，用力使筷子夹住小球静止不动，若小球所受力均在同一竖直平面内，每根筷子和竖直方向的夹角均为θ=30°，小球的质量m=0.2kg，重力加速度g取10m/s2。求：
(1)若小球和筷子间没有摩擦力，则每根筷子对小球的压力大小是多少?
(2)若小球与筷子之间的动摩擦因数为，为使筷子夹住小球静止不动，求每根筷子对小球压力N的取值范围。（假设筷子与小球间最大静摩擦力等于滑动摩擦力）
ADCCC DB 8 AC 9 BC 10 BC
11. （1）使用游标尺为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图甲中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为______cm；
（2）从图乙中可读出金属丝的直径为______mm。
①. 5.45 ②. 0.520
12
①. 黑 ②. B ③. 1.10kΩ ④. 2.93V##2.94V##2.95V ⑤. 滑动变阻器向右滑动
13
(1)0.4T；(2)0.16N
14（1）025A，1.375W；（2）0.75W，7.5J
15 (1)2N；(2)
