广东省珠海市香洲区第十一中学2023-2024学年九年级上学期期中物理试题(含答案)
展开
这是一份广东省珠海市香洲区第十一中学2023-2024学年九年级上学期期中物理试题(含答案)，文件包含核心素养人教版小学数学五年级下册416练习十六课件pptx、核心素养人教版小学数学五年级下册416练习十八教案docx、核心素养人教版小学数学五年级下册416练习十八导学案docx等3份课件配套教学资源，其中PPT共22页， 欢迎下载使用。

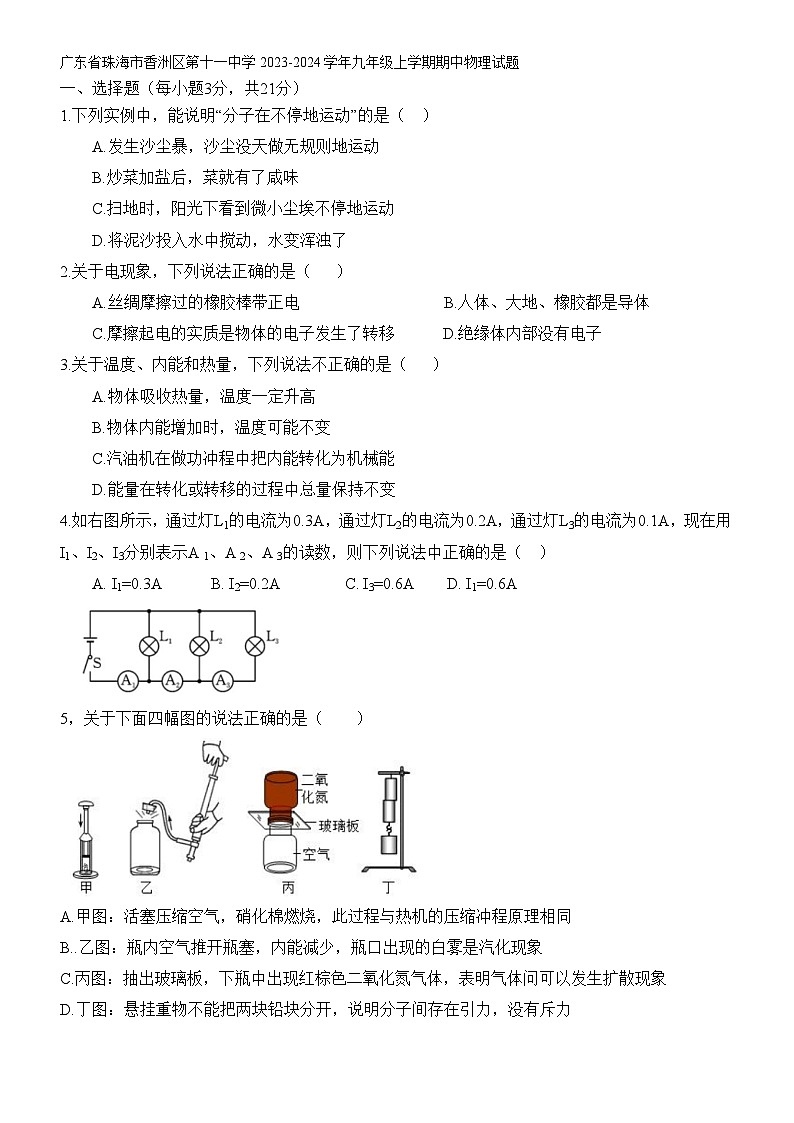

1.下列实例中，能说明“分子在不停地运动”的是（ ）
A.发生沙尘暴，沙尘没天做无规则地运动
B.炒菜加盐后，菜就有了咸味
C.扫地时，阳光下看到微小尘埃不停地运动
D.将泥沙投入水中搅动，水变浑浊了
2.关于电现象，下列说法正确的是（ ）
A.丝绸摩擦过的橡胶棒带正电 B.人体、大地、橡胶都是导体
C.摩擦起电的实质是物体的电子发生了转移 D.绝缘体内部没有电子
3.关于温度、内能和热量，下列说法不正确的是（ ）
A.物体吸收热量，温度一定升高
B.物体内能增加时，温度可能不变
C.汽油机在做功冲程中把内能转化为机械能
D.能量在转化或转移的过程中总量保持不变
4.如右图所示，通过灯L1的电流为0.3A，通过灯L2的电流为0.2A，通过灯L3的电流为0.1A，现在用I1、I2、I3分别表示A 1、A 2、A 3的读数，则下列说法中正确的是（ ）
A. I1=0.3A B. I2=0.2A C. I3=0.6A D. I1=0.6A
5，关于下面四幅图的说法正确的是（ ）
A.甲图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
B..乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象
C.丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体问可以发生扩散现象
D.丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力

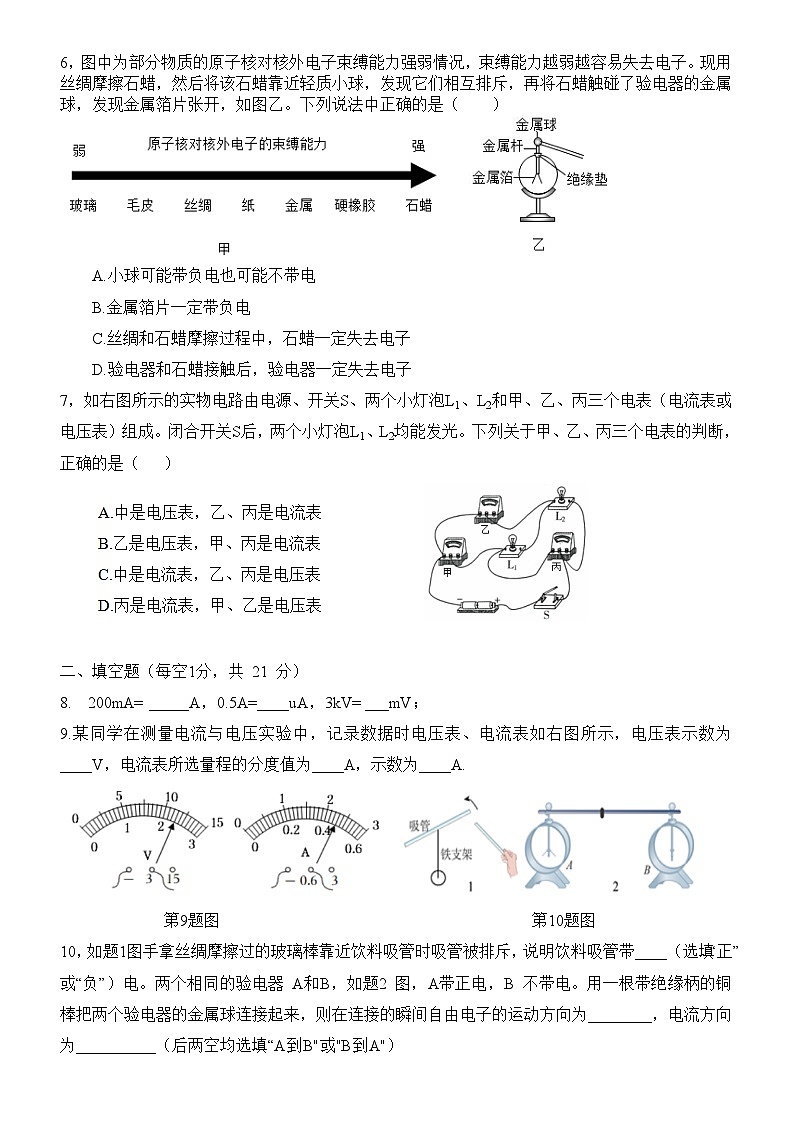

6，图中为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩擦石蜡，然后将该石蜡靠近轻质小球，发现它们相互排斥，再将石蜡触碰了验电器的金属球，发现金属箔片张开，如图乙。下列说法中正确的是（ ）
A.小球可能带负电也可能不带电
B.金属箔片一定带负电
C.丝绸和石蜡摩擦过程中，石蜡一定失去电子
D.验电器和石蜡接触后，验电器一定失去电子
7，如右图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表（电流表或电压表）组成。闭合开关S后，两个小灯泡L1、L2均能发光。下列关于甲、乙、丙三个电表的判断，正确的是（ ）
二、填空题（每空1分，共 21 分）
8. 200mA= _____A，0.5A=____uA，3kV= ___mV；
9.某同学在测量电流与电压实验中，记录数据时电压表、电流表如右图所示，电压表示数为____V，电流表所选量程的分度值为____A，示数为____A.
第9题图 第10题图
10，如题1图手拿丝绸摩擦过的玻璃棒靠近饮料吸管时吸管被排斥，说明饮料吸管带____（选填“正”或“负”）电。两个相同的验电器 A和B，如题2 图，A带正电，B 不带电。用一根带绝缘柄的铜棒把两个验电器的金属球连接起来，则在连接的瞬间自由电子的运动方向为________，电流方向为__________（后两空均选填“A到B"或"B到A"）

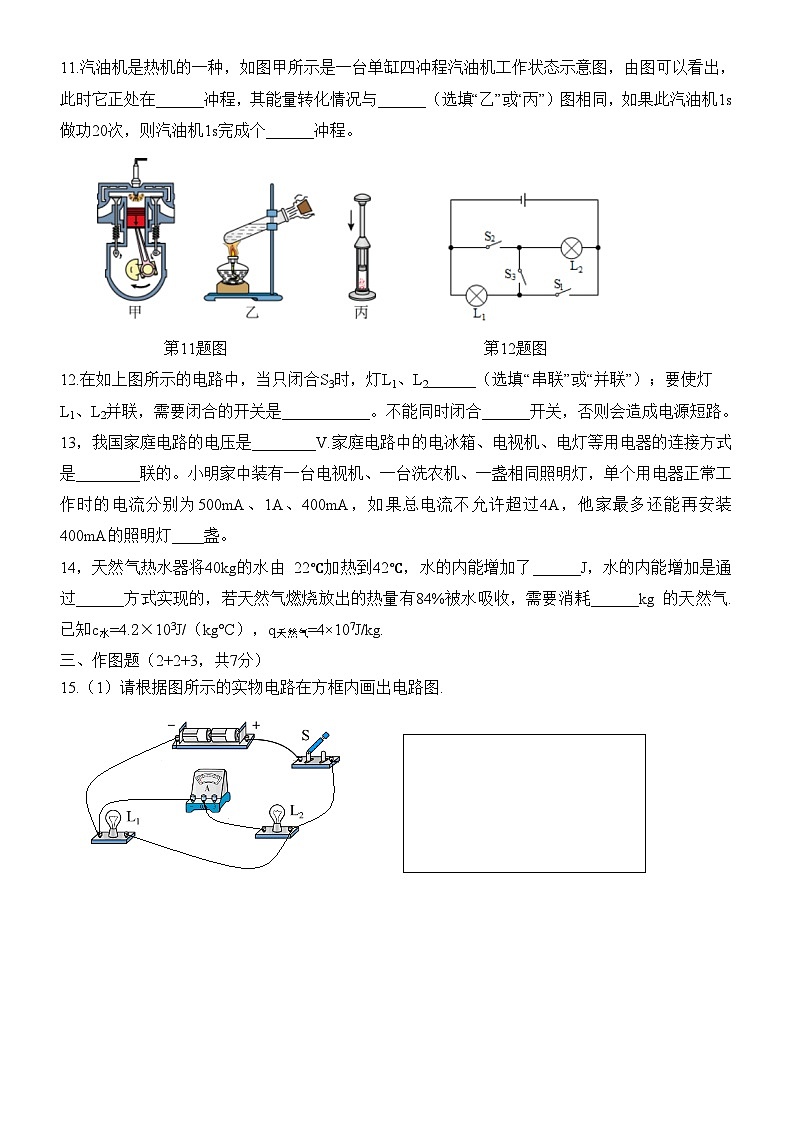

11.汽油机是热机的一种，如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图可以看出，此时它正处在______冲程，其能量转化情况与______（选填“乙”或“丙”）图相同，如果此汽油机1s做功20次，则汽油机1s完成个______冲程。
第11题图 第12题图
12.在如上图所示的电路中，当只闭合S3时，灯L1、L2______（选填“串联”或“并联”）；要使灯
L1、L2并联，需要闭合的开关是___________。不能同时闭合______开关，否则会造成电源短路。
13，我国家庭电路的电压是________V.家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________联的。小明家中装有一台电视机、一台洗农机、一盏相同照明灯，单个用电器正常工作时的电流分别为500mA、1A、400mA，如果总电流不允许超过4A，他家最多还能再安装 400mA的照明灯____盏。
14，天然气热水器将40kg的水由 22℃加热到42℃，水的内能增加了______J，水的内能增加是通过______方式实现的，若天然气燃烧放出的热量有84%被水吸收，需要消耗______kg 的天然气.已知c水=4.2×103J/（kg°C），q天然气=4×107J/kg.
三、作图题（2+2+3，共7分）
15.（1）请根据图所示的实物电路在方框内画出电路图.
（2）根据如图甲所示的电路图，用笔画线代替导线，把图乙中的实物连接成电路。（导线不能交叉）
（3）电脑正常工作时须用风扇给中央处理器（CPU）散热。为保护 CPU，要求 CPU 启动前，带动风扇的电动机要先启动：CPU 断电后，风扇仍继续工作进行散热：S1断开后，CPU 与风扇同时停止工作。请在图虚线框内根据要求完成电路设计。
四、实验题（第16题5分，第17题6分，第18题7分，共18分）
16.（5分）如图所示的四幅图，是某学习小组同学做的几个探究性小实验，请回答：
（1）甲图：分别在冷水和热水中同时注入一滴墨水，5秒后的现象如图甲所示，这是_____现象，该现象说明__________越高，分子热运动越剧烈；
（2）乙图：用手把活塞迅速压下去，厚玻璃筒内空气的内能_________（选填“增大”或“减小”），温度升高，达到棉花的燃点，玻璃筒内棉花着火；
（3）丙图：使玻璃板水平接触水面时，稍稍用力向上拉，测力计的示数会大于玻璃板的重力，说明：分子之间_______________；
（4）丁图：用带电的橡胶棒接触金属球时，验电器的金属箔片会张开是因为：同种电荷______。
17.（6分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
（1）要完成该探究实验，除了图中所示的器材外，还需要的测量工具有天平和______。
（2）实验中应取_____（选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同规格的电加热器加热；小明将记录的数据填入表格，分析数据可知：从开始加热到42℃，甲、乙两种液体吸收热量的关系Q甲 ____Q乙：（选填“>”、“<”或“=”）
（3）分析实验数据可知：____的吸热能力强（选填“甲”或“乙”）：
（4）另一实验小组用相同的“热得快”分别给质量和初温都相同的A、B两种液体同时加热，两液体的温度随时问变化的图像如右图所示。如果要从A、B两液休中选择一种作为汽车的冷却液，应选择________（选填“A”或“B”）；若加热过程中没有热最损失，已知液体A的比热容为4.2×103J/（kg·℃），则液体 B 的比热容为________J/（kg·℃）
18，（7分）小明在探究并联电路电流规律的实验中，如图甲是实验电路图。
（1）小明按图甲连接电路，刚接好最后一根导线，电流表的指针立即发生如图乙偏转，则可知，他在连接电路时操作不当之处是①_____________________；②_____________________.
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：灯L2________（选填“短路”或“断路”）；改正错误后，记录 A、B、C各点的电流值如下表所示。
根据表中数据，小明就得出以下两个结论：
①并联电路各支路电流相等；②并联电路中干路电流等于各支路电流之和。
请你写出上述实验的不足之处：___________________________；
（3）完成以上实验后，小明开始“探究串联电路的电流规律”，按如图丙连好串联电路，闭合开关.S时，发现灯泡L1比L2更亮，于是他猜想可能有以下原因：
猜想一；经过L1的电流比L2大；猜想二：L1更加靠近电源正极。
验证猜想，他做了以下探究：
①为了验证猜想一，小明用电流表分别测出图丙中A、B、C三处的电流，电流表示数均一样，说明猜想一_______（选填“正确”或“错误”）。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条电流路径：
②为了验证猜想二，小明对调两个小灯泡在电路中的位置，闭合开关，发现仍是L1比L2更亮，说明猜想二 ____________（选填“正确”或“错误”）。
五、计算题（第19题6分，第20题7分，共13分）
19，认真观察图甲，分析并解答下面的问题：.
（1）当开关S1、S2、S3都闭合时，电路状态为______？（1 分）
（2）当只闭合 S3时，若电流表A1的示数为 0.5A，则通过L1的电流是多少？（2 分）
（3）当只闭合S1、S2时，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1、L2的电流分别是多少？（3 分）
20，某物理兴趣小组的同学，用煤炉给 10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线.若在6min内完全燃烧了0.2kg的煤，水的比热容为4.2×103J/（kg·℃），煤的热值约为 3×107J/kg.求：
（1）煤完全燃烧产生的热量Q放（2分）
（2）经过6min时间加热，水所吸收的热量Q吸（2分）
（3）煤炉烧水时的热效率.（3分）
六、综合能力题（第21题6分，第22题7分，第23题7分，共20分）
21.（6分）目前小型汽车上使用的发动机是以汽油作为燃料的汽油机。汽油机的特点是转速高、结构简单、质量轻、造价低廉、运转平稳等特点。汽油机在汽车上，特别是小型汽车上大最使用。
（1）如图是汽油机的四个冲程，一个汽缸正常工作四个冲程的顺序是_______________（填图中编号），除做功冲程外，其他冲程活塞的往复运动是靠飞轮的__________完成的；若飞轮转速是2400r/min，则每秒对外做功__________次；
（2）汽油机在工作过程中油箱中汽油在不断消耗，其热值将_____（填序号）：
A.减小 B.不变 C.增大 D.都有可能
（3）汽车发动机有涡轮增压和自然吸气两种，相比于自然吸气发动机，涡轮增压发动机通过压缩空气来增加进气量，可以燃烧更多的汽油，提高发动机的输出功率，获得更强的动力。关于这两种发动机，下列说法正确的是_______（选出所有符合要求的选项）；
A.涡轮增压发动机效率可达到 100%
B.涡轮增压发动机压缩空气时，空气的内能增加
C.涡轮增压发动机能提高汽油的热值来增强动力
D.用水循环来降低发动机的温度主要是利用水的比热容大
（4）现在很多地方正在使用乙醇汽油。乙醇汽油是一种由乙醇和普通汽油按一定比例混配形成的替代能源，其中汽油体积占90%，乙醇体积占10%.使用乙醇汽油的好处是__________________（一条即可）
22.（7分）晓明同学在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：
（1）闭合开关后，LED小灯泡果真被点亮了。此时，土豆相当于电路中的_________，LED 小灯泡相当于电路中的___________，该装置实现的能量转化是土豆中的化学能转化为__________能；
（2）为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。根据LED小灯泡具有__________性判断：该土豆电池的正极是_____片；为了让LED小灯泡更亮一些，可将多个土豆电池_____联；
（3）根据获得的知识，晓明又找来了更多物品进行创新实验。在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，用电压表测量两块极板之间的电压，结果如下表中数据及相关条件可提出一个可探究的科学问题是_______________
23.（7分）阅读短文，回答问题.太空能量“供应商”——太阳能电池帆板
太阳能电池帆板（简称“电池板”）是为各类太空飞行器提供能源的装置，被称为太空能量“供应商”。电池板通常装有“向日器”，有了“向日器”，电池板就像向日葵一样迎着太阳转动。某兴趣小组为了研究影响太阳能电池产生电流大小的因素，他们用材料相同、面积分别为S和S'（S的“电池板”进行实验，并改变电池板与光线的夹角θ，用电流表观察电流大小，实验过程如图所示。
（1）太阳能电池工作时，是把太阳能转化为________能：分析比较图甲与乙可得，材料、与光线夹角相同的电池板，________越大，产生的电流越大；
（2）分析比较________两图可得：太阳能电池帆板安装“向日器”时，要尽量使太阳光垂直照射电池板；
（3）图丁所示为我国最新“天宫”与“天和”的组合体。对太空中的组合体来说，每24个小时就有16个昼夜。每昼30分钟、每夜______分钟，30分钟面对太阳的时间，就是组合体太阳能帆板发电的时候。帆板发电时，一部分电量直接供给组合体，另一部分电量则储存在柔性砷化镓薄膜电池里，供黑夜时使用。黑夜电池在供电时是把_____能转化为_____能。若组合体所在高度电池帆板每平方米接收的太阳光能量平均功率值为500w，为了保证每天能够产生8.28×108 J的电能，则组合体电池帆板的总面积至少为______m2（太阳能电池效率为23%）。
参考答案
一、选择题（每小题3分，共21分）
二、填空题（每空1分，共 21 分）
8. 0.2；500000；3000000
9. 2.3 ；0.02 ；0.46
10．正 ； B到A ； A到B
11．做功 ； 乙 ； 80
12. 串联 ；S1、S2； S1、S2、S3。
13．220 ； 并 ； 5
14．3.36×106 ； 热传递 ； 0.1
三、作图题（2+2+3，共7分）
15.（1）如图所示：
（2）如图所示：
（3）如图所示：
四、实验题（第16题5分，第17题6分，第18题7分，共18分）
16. （1）扩散；温度
（2）增大
（3）存在相互作用的引力
（4）相互排斥
17. （1）秒表；
（2）质量；>；
（3）甲，
（4）A；2.1 × 103.
18.（1）电流表正负接线柱接反了； 连接电路时开关没有断开；
（2）断路 ； 没有换用不同规格的灯泡多次实验；
（3）①错误；一；②错误。
五、计算题（第19题6分，第20题7分，共13分）
19.解：（1）由图可知，当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，直接由电源正极，经过电流表A流向负极，由于电流表相当于导线，所以电路处于短路状态；
（2）当只闭合S3时，此时灯泡L1与L2串联，已知电流表A1的示数为0.5A
由串联电路的电流特点可知通过L1的电流为0.5A；
（3）当闭合S1、S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
由图乙可知，电流表A2所接量程为0~0.6A，由指针位置可知，其示数为0.26A，
故通过A2的电流为I2 = 0.26A；
由于并联电路中干路电流等于各支路中电流之和，则通过L1的电流为:
I1= I- I2=0.5A- 0.26A=0.24A。
答：（1）电路处于短路状态
（2）通过L1的电流是0.5A
（3）通过L1、L2的电流分别是0.24A、0.26A
20，（1）煤完全燃烧产生的热量：
Q放=m煤q煤=0.2kg×3×107J/kg=6×106J
（2）经过6min时间加热，水所吸收的热量：
Q吸=c水m水(t - t0)=4.2×103 J/(kg• ℃) ×10kg×(80℃- 20 ℃)=2.52×106 J.
（3）煤炉烧水时的热效率：
η =×100℅=×100℅=42℅
答：（1）煤完全燃烧产生的热量为6×106J
（2）经过6min时间加热，水所吸收的热量为2.52×106 J
（3）煤炉烧水时的热效率为42℅
六、综合能力题（第21题6分，第22题7分，第23题7分，共20分）
21.（1）丙乙甲丁；惯性；20
（2）B
（3）BD
（4）减少了对空气的污染
22. （1）电源；用电器 ；电 正确；铜一锌；正；串；
（2）单向导电性；铜；串；
（3）水果电池电压可能与两极板插入水果的深度有关；
23. （1）电；面积；（2）甲与丙；（3）60；化学；电；250。
加热时间/min
0
1
2
3
4
5
6
甲的温度/℃
18
22
26
30
34
38
42
乙的温度/℃
18
30
42
54
66
78
90
A点的电流I A
B 点的电流 I B
C 点的电流Ic
0.18A
0.18A
0.36A
果蔬材料种类
铜片和铝片间的电压/V
铜片和锌片间的电压/V
西红柿
0.47
0.93
苹果
0.55
0.96
柠檬
0.62
0.99
1
2
3
4
5
6
7
B
C
A
D
A
B
B
