广东省中山市华侨中学2023-2024学年上学期九年级物理期中试题（含答案）
展开
这是一份广东省中山市华侨中学2023-2024学年上学期九年级物理期中试题（含答案），文件包含核心素养人教版小学数学五年级下册416练习十六课件pptx、核心素养人教版小学数学五年级下册416练习十八教案docx、核心素养人教版小学数学五年级下册416练习十八导学案docx等3份课件配套教学资源，其中PPT共22页， 欢迎下载使用。

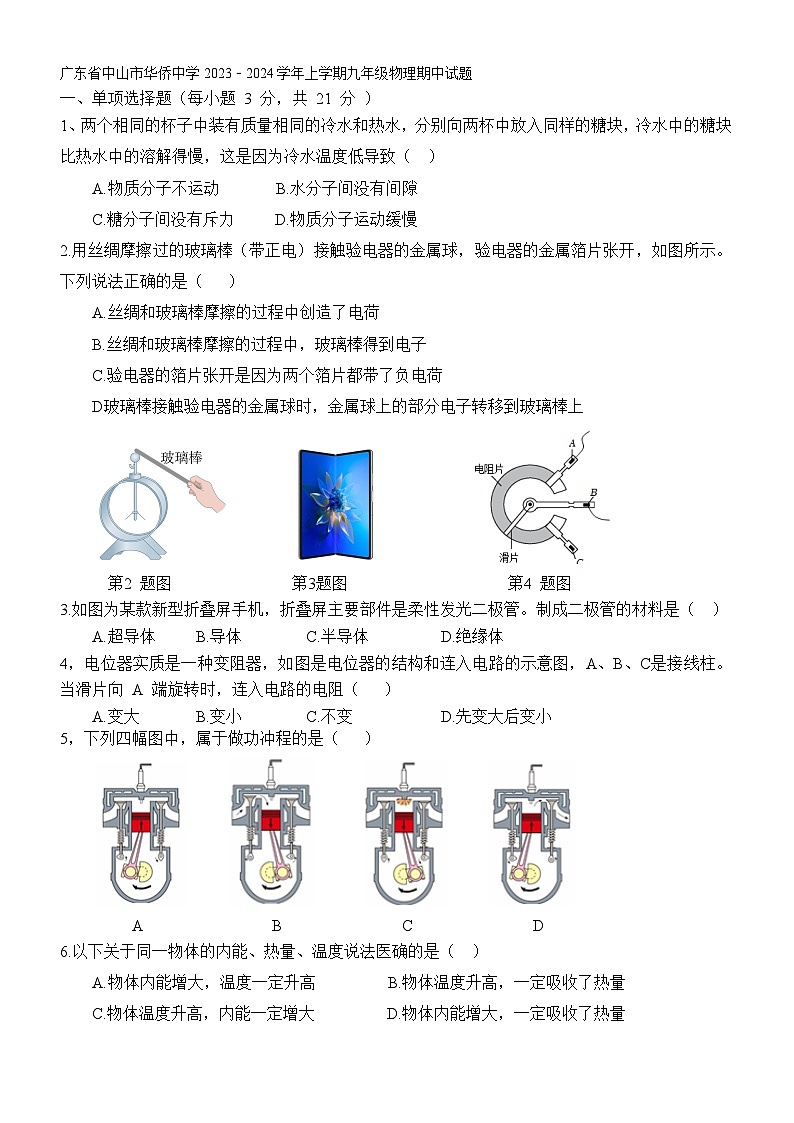

1、两个相同的杯子中装有质量相同的冷水和热水，分别向两杯中放入同样的糖块，冷水中的糖块比热水中的溶解得慢，这是因为冷水温度低导致（ ）
A.物质分子不运动 B.水分子间没有间隙
C.糖分子间没有斥力 D.物质分子运动缓慢
2.用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A.丝绸和玻璃棒摩擦的过程中创造了电荷
B.丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C.验电器的箔片张开是因为两个箔片都带了负电荷
D玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
第2 题图 第3题图 第4 题图
3.如图为某款新型折叠屏手机，折叠屏主要部件是柔性发光二极管。制成二极管的材料是（ ）
A.超导体 B.导体 C.半导体 D.绝缘体
4，电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向 A 端旋转时，连入电路的电阻（ ）
A.变大 B.变小 C.不变 D.先变大后变小
5，下列四幅图中，属于做功冲程的是（ ）
A B C D
6.以下关于同一物体的内能、热量、温度说法医确的是（ ）
A.物体内能增大，温度一定升高 B.物体温度升高，一定吸收了热量
C.物体温度升高，内能一定增大 D.物体内能增大，一定吸收了热量

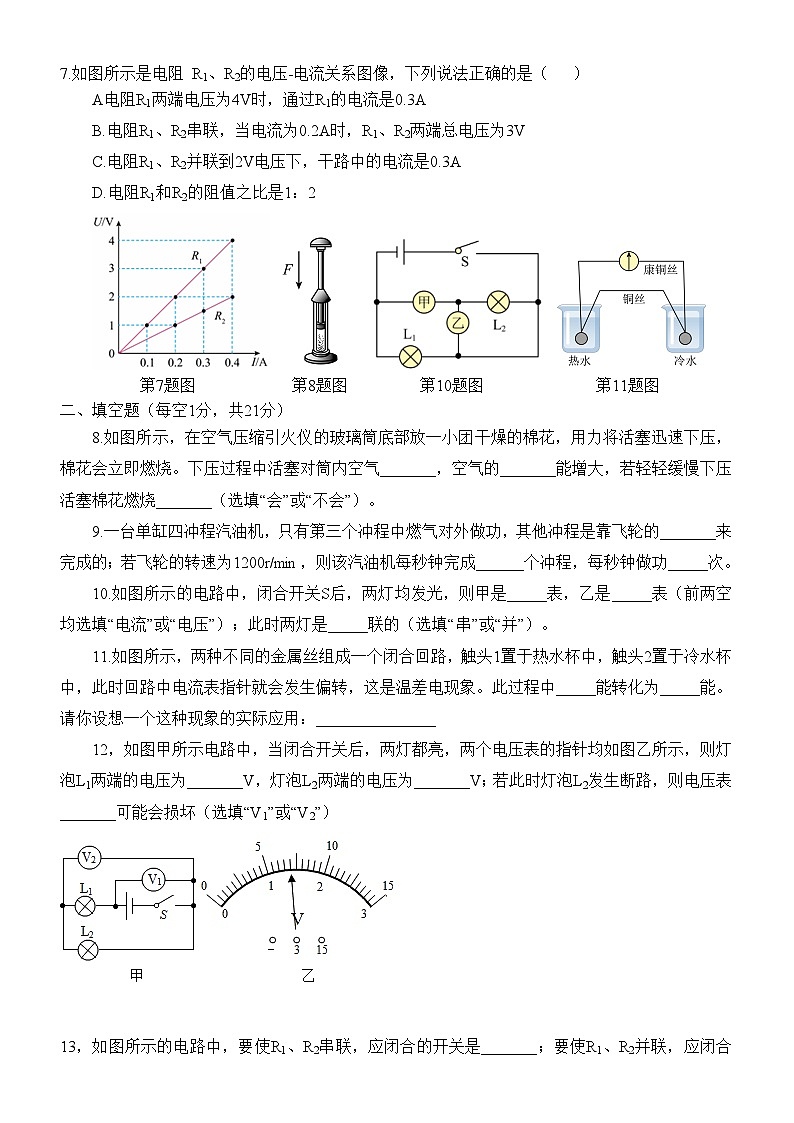

7.如图所示是电阻 R1、R2的电压-电流关系图像，下列说法正确的是（ ）
A电阻R1两端电压为4V时，通过R1的电流是0.3A
B.电阻R1、R2串联，当电流为0.2A时，R1、R2两端总电压为3V
C.电阻R1、R2并联到2V电压下，干路中的电流是0.3A
D.电阻R1和R2的阻值之比是1：2
第7题图 第8题图 第10题图 第11题图
二、填空题（每空1分，共21分）
8.如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，用力将活塞迅速下压，棉花会立即燃烧。下压过程中活塞对筒内空气_______，空气的_______能增大，若轻轻缓慢下压活塞棉花燃烧_______（选填“会”或“不会”）。
9.一台单缸四冲程汽油机，只有第三个冲程中燃气对外做功，其他冲程是靠飞轮的_______来完成的；若飞轮的转速为1200r/min，则该汽油机每秒钟完成______个冲程，每秒钟做功_____次。
10.如图所示的电路中，闭合开关S后，两灯均发光，则甲是_____表，乙是_____表（前两空均选填“电流”或“电压”）；此时两灯是_____联的（选填“串”或“并”）。
11.如图所示，两种不同的金属丝组成一个闭合回路，触头1置于热水杯中，触头2置于冷水杯中，此时回路中电流表指针就会发生偏转，这是温差电现象。此过程中_____能转化为_____能。请你设想一个这种现象的实际应用：_______________
12，如图甲所示电路中，当闭合开关后，两灯都亮，两个电压表的指针均如图乙所示，则灯泡L1两端的电压为_______V，灯泡L2两端的电压为_______V；若此时灯泡L2发生断路，则电压表_______可能会损坏（选填“V1”或“V2”）

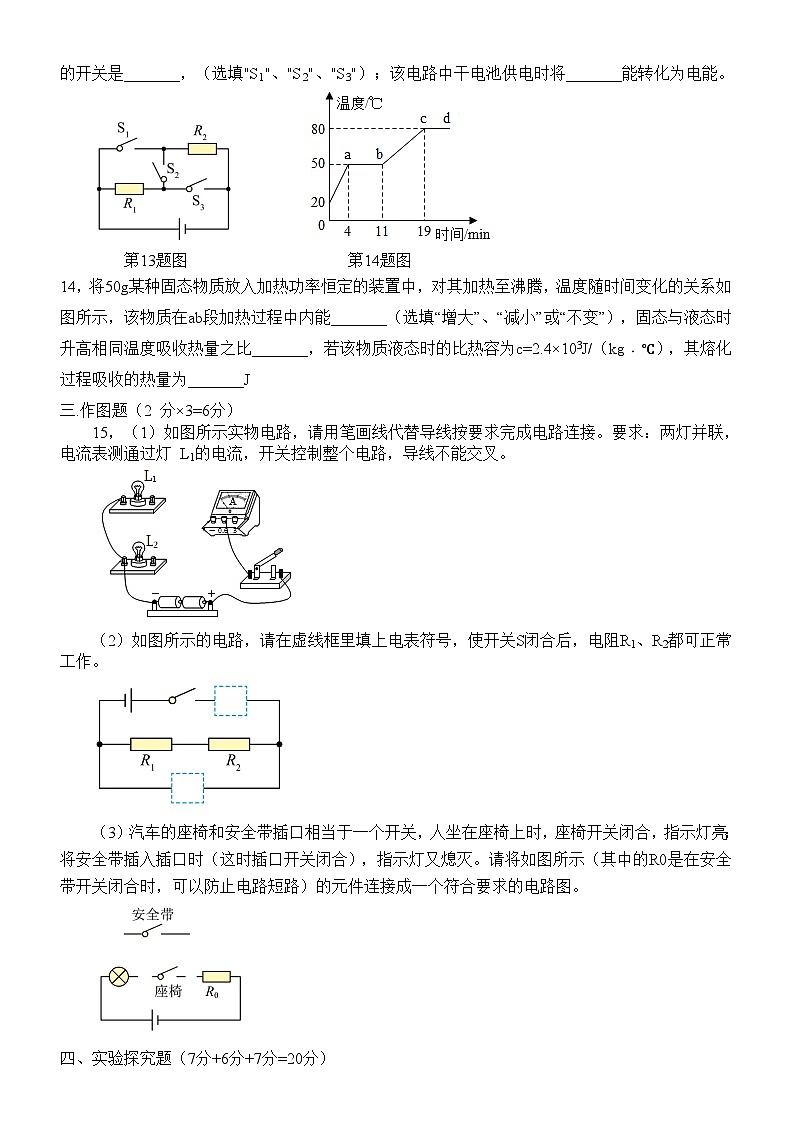

13，如图所示的电路中，要使R1、R2串联，应闭合的开关是_______；要使R1、R2并联，应闭合的开关是_______，（选填"S1"、"S2"、"S3"）；该电路中干电池供电时将_______能转化为电能。
第13题图 第14题图
14，将50g某种固态物质放入加热功率恒定的装置中，对其加热至沸腾，温度随时间变化的关系如图所示，该物质在ab段加热过程中内能_______（选填“增大”、“减小”或“不变”），固态与液态时升高相同温度吸收热量之比_______，若该物质液态时的比热容为c=2.4×103J/（kg﹒℃），其熔化过程吸收的热量为_______J
三.作图题（2 分×3=6分）
15，（1）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯 L1的电流，开关控制整个电路，导线不能交叉。
（2）如图所示的电路，请在虚线框里填上电表符号，使开关S闭合后，电阻R1、R2都可正常工作。
（3）汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮；将安全带插入插口时（这时插口开关闭合），指示灯又熄灭。请将如图所示（其中的R0是在安全带开关闭合时，可以防止电路短路）的元件连接成一个符合要求的电路图。
四、实验探究题（7分+6分+7分=20分）
16.（7分）小聪和小明一起做“探究并联电路中电流的规律”实验.
（1）在连接电路时，开关必须_____，电流表应_____（选填“串联”或“并联”）在被测电路中：
（2）连接好电路后，开关闭合，发现电流表的指针偏转如图丙所示，其原因是__________.
（3）改正过后，如图乙所示接好电路，此时电流表测量的是_____（选填"A"、"B"或"C"）处的电流；小明闭合开关，发现 L1灯发光，电流表有示数，而 L2灯不发光，有且仅有一处故障，你认为是L2_____（选填“短路”或“断路”）
（4）小明同学通过实验，得到了表格数据，他由此得出结论：
①并联电路中各个支路的电流相等。
②并联电路各支路的电流之和等于干路电流。小明同学的结论是_____（选填“错误”或“正确”）的，改进实验后，根据测量的结果，得到正确的并联电路电流规律表达式：_____（用 IA、IB、Ic 表示）。
17.（6分）小明为比较“不同物质吸热的情况”设计了如下的实验方案：将 A、B 两种液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B 的温度。
（1）组裝器材时应按照____________（选填“自下而上”或“自上而下”）的顺序依次安装
（2）实验时，选取________相同、初温相同的A、B 两种不同液体，加热时液体温度升高，这是通过____________方式来增大液体内能的；
（3）此实验通过________________（选填“液体升高温度的多少”或“加热时间的长短”）来反映液体吸收热量的多少；
（4）加热一段时间后，液体B的温度如图乙所示，为____℃；
（5）根据实验数据小明绘制出的温度-时间图象如图丙所示，则液体________（选填“A”或“B”）更适合作为家中“暖气”中输运能量的介质。
18.（7分）小李利用以下器材探究“电流与电阻的关系”：学生电源（调至4V进行实验），电流表（0~0.6A）、电压表（0~3V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路。
（2）闭合开关前，应将滑动变阻器的滑片移到最______端，这是为了____________________.
（3）小李按照电路图连接电路，当把最后一根导线连上后，发现电流表、电压表的指针均有较大的偏转，且电压表指针超出了最大值。出现这种情况原因是：①_______________________；
②____________________________。而另一组同学用同样的器材做整个实验时，把开关闭合后，发现电压表无示数，电流表有示数，故障可能是定值电阻R_____________.
（4）排除故障后，实验中将三个定值电阻分别接入电路中，调节滑动变阻器的滑片，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出的结论是：
___________________________。
五.计算题（6 分+7 分=13 分）
19.（6 分）某同学在家使用煤气炉烧水，完全燃烧一部分煤气后放出了 2×106J 的热量，在标准大气压下，若这些热量被质量为4kg的水吸收后，水的温度初温20℃升高到70℃
[q煤气=4.0×107 J /m3，C水=4.2×103J/（kg·℃），当地为标准大气压]，则：
（1）此过程中消耗了多少m3的煤气？
（2）4kg的水吸收了多少J的热量？
（3）该炉子的热效率为多少？
20.（7分）如图所示的电路中，电源两端电压U=5V 保持不变，电阻R1=2Ω，当开关S闭合时，电压表示数为2V.求：
（1）电流表的示数I：
（2）电阻 R2 两端的电压U2：
（3）电阻 R2 的阻值。
六.综合能力题（6分+6分+7分=19分）
21.（6分）学习了电学知识后，小虹对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片 A、B 插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V，小刚了解到：发光二极管具有单向导电性，其电学符号与正负极，当电流从“+”极流入时二极管能通电且发光，当电流从“－”极流入时二极管不能发光。
（1）若把图甲中的电压表换为图乙中的二极管，要使二极管发光，金属片_______（选填“A”或“B”）要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把化学能转化为_____能。
（2）妈妈从市面上买回一个变光二极管给他。通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的______.
（3）小虹还发现用电器可以并联或串联，开关也能并联或串联，从而达到不同的控制效果。高铁内每节车厢一般有两个洗手间。如果这两个洗手间都有人并且锁门时，“有人”的指示灯亮起来。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。门的插销相当于一个开关。要实现这个功能，需要将两个开关______（选填“串联”或“并联”）起来。以下情景中开关也需如此安装的有____________（多选）。
A.楼道里的电灯，夜间有人走动发出声音时会亮（光控开关无光才闭合，声控开关有声才闭合）B.卧室门口有开关，床头也有开关，都能单独控制卧室里灯的亮与灭
C.电扇除了电源开关，里面有还有保护装置，也相当于一个开关，运行的电扇倾倒时，这个开关会断开，电扇停止转动，避免危险发生
D.烟雾报警器有两个触发开关，一个是探测烟雾的，浓度达到一定程度，开始报警：另一个是探测温度的，温度达到一定的程度，也会开始报警
（4）小虹家电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。下列符合要求的电路是_______.
22.（6分）阅读短文并回答下列问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化。如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻。利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。如图乙所示为热敏电阻 R1的阻值随温度t变化的图像（为一次函数），图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60V~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V1表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t.
（1）热敏电阻R1是_____（选填“正”或“负”）温度系数热敏电阻.在标准大气压下，将R1放入冰水混合物中时，R1的阻值是_____Ω。在探究电流与电压关系的实验中，_____（选填“能”或“不能”）用热敏电阻R1代替定值电阻。
（2）测温时，保持 R2两端电压为0.20V，R1端的电压随温度升高而______（选填“变大”“变小”或 “不变”）。
（3）某次测温时，V1表盘上显示的温度是 30℃，此时电路中电流为____A，电源电压为_____ V。
23.（7分）阅读短文，回答问题。
六冲程发动机
普通的四冲程发动机把75%的能量以热能的形式散发掉了，六冲程发动机则利用了部分散发的热能去制造蒸汽以回收部分本来会损失的能量，在普通四冲程发动机的“进气-压缩-做功-排气”四个冲程之后。第五个冲程开始的时候，把水喷进炽热的气缸里面，水马上就变成了温度高达816摄氏度的蒸汽，体积急剧膨胀1600倍，同时气缸内压强急剧增大，推动活塞再次向下运动，为汽车提供动力。到了第6个冲程，发动机把水蒸气排放到一个冷却器，水蒸气在那里重新变成水，根据计算，六冲程发动机能比传统的四冲程发动机效率提高30%，如果是柴油机的话，还可以再提高5%，实际上，向内燃机气缸喷水（与燃油一起喷入），就可以提高输出功率和热效率，这种尝试几十年前就有人研究过但主要就是因为气缸腐蚀问题而放弃的。
“额定功率”是发动机工作时的最大输出功率。“额定转速”是对应额定功率下发动机曲轴的转速。“排气量”是发动机气缸的工作容积，是指所有气缸内活塞从下止点到达上止点所扫过的容积之和，六缸六冲程发动机，即通过连杆把六个气缸的活塞连在一起，使各气缸的六个冲程依次错开，则在曲轴转动的每半周里，都有2个气缸在做功。假定每个循环的两次做功冲程中，气体对活塞做功相同，设每次做功冲程中气缸内的气体对活塞的平均压强为p，排气量为V，发动机额定转速为n（单位：r/s），燃气对活塞所做的功可表示为W=pV.
（1）六冲程发动机的第五冲程相当于四冲程内燃机的做功冲程，此冲程的能化把_____能转化为机械能。
（2）六冲程发动机的一个完整工作循环中，有_____个做功冲程。
（3）六冲程发动机通过下列_____方式提高热机效率。
A.减少内能的散失 B.提高燃料的热值 C.让燃料充分燃烧 D.减少机械的摩擦
（4）根据文章中提供的信息，请写出六缸工六冲程发动机额定功率的表达式__________（用文章中的字母表示）
（5）我国第一款自主品牌的高瑞豪华轿车“红旗 HQ3“在某段平直公路上进行测试，总重为2.3×104N，汽车所受阻力是总重的0.1倍，普通汽车四冲程汽油发动机的效率为20%，若采用六冲程汽油发动机，该汽车的耗油量_____升。（结果保留一位小数，耗油量指每100km汽车耗油多少升，汽油的热值为4.6×107J/kg，汽油的密度为0.7×103kg/m3）
参考答案
一、单项选择题（每小题 3 分，共 21 分 ）
二、填空题（每空1分，共21分）
8. 做功；内；不会
9. 惯性；40；10
10. 电流；电压；并
11. 内；电 ； 火力发电厂
12. 5.6 ；1.4；V2
13. S2 ；S1 S3 ； 化学
14. 增大；1:2；3.15×103
三.作图题（2 分×3=6分）
（1）如图所示：
（2）如图所示：
（3）如图所示：
四、实验探究题（7分+6分+7分=20分）
16. （1）断开；串联
（2）电流表正负极接反
（3）C ； 断路
（4）错误； Ic=IA+ IB
17. （1）自下而上
（2）质量；热传递
（3）加热时间的长短
（4）33
（5）B
18. （1） 如下图：
（2）左 ；保护电路
（3）滑动变阻器短路；定值电阻断路；定值电阻短路
（4）电压一定时，电流与电阻成反比
五.计算题（6 分+7 分=13 分）
19.解：（1）此过程中消耗的煤气：
（2）4kg的水吸收的热量：
（3）该炉子的热效率：
答：（1）此过程中消耗了0.05m3的煤气；
（2）4kg的水吸收了8.4 × 105J的热量；
（3）该炉子的热效率为42%。
20.解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）因串联电路中各处的电流相等。
所以，电流表的示数：
（2）由串联电路的电压规律知，电阻R2两端的电压：
（3）因串联电路各处电流相等，所以通过R2的电流：
电阻R2的阻值：
答：（1）电流表的示数I为1A；
（2）电阻R2两端的电压U2为3V；
（3）电阻R2的阻值为3Ω。
六.综合能力题（6分+6分+7分=19分）
21.（1）B ； 电
（2）C
（3）串联 ； AC
（4）B
22. （1）负 ； 520；不能
（2）变小
（3）2×10-3；0.76
23. （1）内
（2）2
（3）A
（4）4npV
（5）14.3
A处的电流IA /A
B处的电流IB/A
C处的电流Ic/A
0.4
0.4
0.8
1
2
3
4
5
6
7
D
D
C
B
C
C
B
