2023-2024学年广东省东莞市第四高级中学高二上学期10月期中考试物理试题含答案
展开
这是一份2023-2024学年广东省东莞市第四高级中学高二上学期10月期中考试物理试题含答案，共8页。试卷主要包含了单项选择题，多项选择题，实验题，计算题等内容，欢迎下载使用。
1. 下列有关静电的说法正确的是（ ）
A．有线电视信号线内有一层铜质金属网，其主要作用是加固作用不易折断信号线
B．飞机的机轮上装有搭地线或用导电橡胶做轮胎都是为了防止静电危害
C．为了美观，最好把避雷针顶端设计成球形
D．电工穿用铜丝编织的高压作业服是因为该衣服不容易被扯破
2．真空中有两个相同金属小球，可视为点电荷，带电量分别为和，固定在相距为的两处，它们间的库仑力大小为。两者相互接触后再放回原处，则此时两球间的库仑力大小为（ ）
A．B．C．D．
3. 关于电场、电场线和等势面，下列说法正确的是（ ）
A. 电场和电场线都是客观存在的B. 没有画电场线的地方不存在电场
C. 电场线的方向从低电势等势面指向高电势等势面D. 电场线越密，电场强度越大

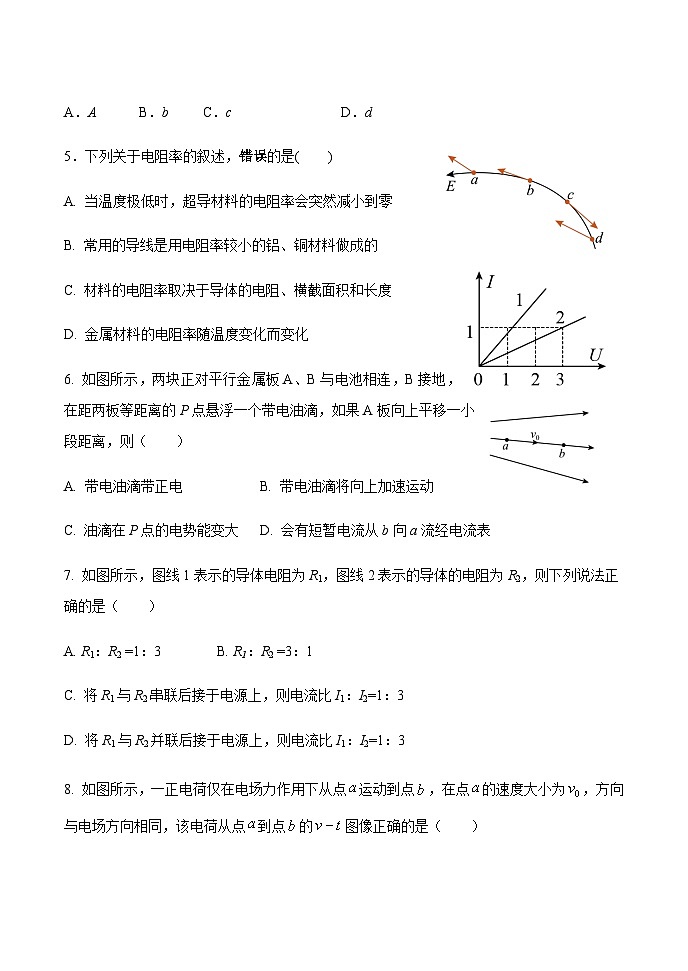

4．图为电场中的一条电场线，a、b、c、d四个点所标的电场强度方向，正确的是（ ）
A．A B．bC．cD．d
5．下列关于电阻率的叙述，错误的是( )
A. 当温度极低时，超导材料的电阻率会突然减小到零
B. 常用的导线是用电阻率较小的铝、铜材料做成的
C. 材料的电阻率取决于导体的电阻、横截面积和长度
D. 金属材料的电阻率随温度变化而变化
6. 如图所示，两块正对平行金属板A、B与电池相连，B接地，在距两板等距离的P点悬浮一个带电油滴，如果A板向上平移一小段距离，则（ ）
A. 带电油滴带正电B. 带电油滴将向上加速运动
C. 油滴在P点的电势能变大D. 会有短暂电流从b向a流经电流表
7. 如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（ ）
A. R1：R2 =1：3 B. R1：R2 =3：1
C. 将R1与R2串联后接于电源上，则电流比I1：I2=1：3
D. 将R1与R2并联后接于电源上，则电流比I1：I2=1：3

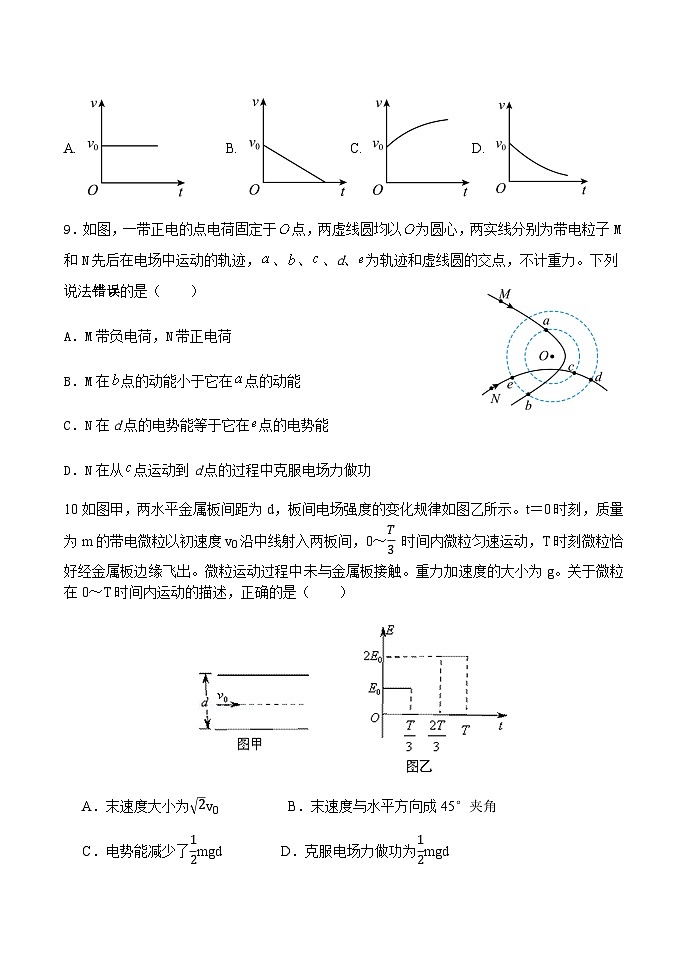

8. 如图所示，一正电荷仅在电场力作用下从点运动到点，在点的速度大小为，方向与电场方向相同，该电荷从点到点的图像正确的是（ ）
A. B. C. D.
9．如图，一带正电的点电荷固定于点，两虚线圆均以为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，、、、d、为轨迹和虚线圆的交点，不计重力。下列说法错误的是（ ）
A．M带负电荷，N带正电荷
B．M在点的动能小于它在点的动能
C．N在d点的电势能等于它在点的电势能
D．N在从点运动到d点的过程中克服电场力做功
10如图甲，两水平金属板间距为d，板间电场强度的变化规律如图乙所示。t＝0时刻，质量为m的带电微粒以初速度v0沿中线射入两板间，0～T3 时间内微粒匀速运动，T时刻微粒恰好经金属板边缘飞出。微粒运动过程中未与金属板接触。重力加速度的大小为g。关于微粒在0～T时间内运动的描述，正确的是（ ）
A．末速度大小为2v0 B．末速度与水平方向成45°夹角
C．电势能减少了12mgd D．克服电场力做功为12mgd
二、多项选择题：本大题共5小题，每小题4分，共20分。在每小题给出的四个选项中，有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分。
11. a、b、c三种元件的伏安特性曲线如图所示，下列说法错误的是（ ）
A. b代表是定值电阻，图像的斜率等于电阻
B. a、b、c三种元件都是线性元件
C. a代表某些半导体元件，随着电压、电流的升高，电阻减小
D. 三种图像的交点表示电压、电流相等，电阻不相等
12. 如图所示实线代表某电场的电场线。带电粒子在电场中仅受静电力作用。由M运动到N。其运动轨迹如图中虚线所示。以下说法正确的是（ ）
A. 粒子带正电荷
B. 粒子在M点的加速度小于它在N点的加速度
C. 粒子在M点的电势小于它在N点的电势
D. 粒子在M点的动能大于它在N点的动能
13. 某同学设计的测量握力大小装置的原理示意图如图所示，其中滑动变阻器的滑动触头通过连杆和上端绝缘把手连在一起，上端绝缘把手和弹簧上端连在一起，下端绝缘把手固定，弹簧和上端绝缘把手随着握力的变化一起上下移动。当弹簧处于原长时，滑动触头位于滑动变阻器的最上端，握力的大小可以根据电流表的示数获得。闭合开关后，以下有关说法正确的是（ ）
A. 当握力为0时，电流表示数为0
B. 当握力为0时，电流表示数最小但不为0
C. 当握力增大时，电路中电流变大
D. 当握力增大时，电路中电流变小
14．加速度的测量可以使用电容式加速度传感器，其结构原理图如图所示，质量块右侧连接轻质弹簧，左侧连接电介质，弹簧与电容器固定在外框上，质量块带动电介质移动改变电容，下列说法正确的是（ ）
A．电介质插入极板越深，电容器电容越大
B．电介质插入极板越深，电容器电容越小
C．当电介质抽出极板时，电流从a点流向b点
D．当电介质抽出极板时，电流从b点流向a点
15. 真空中存在方向斜向上的匀强电场，一带电小球水平射入电场中，恰好沿水平方向运动，如图所示．下列说法正确的是
A. 小球可能带负电 B. 小球所受的重力一定小于电场力
C. 运动过程中小球的机械能可能先减小后增大
D. 小球一定做匀加速运动
三、实验题：本大题共16分每空2分。
16. 新型圆柱形的导电材料，电阻阻值在8Ω~10Ω之间，为了测量该导电材料电阻率，实验室提供了以下实验器材：
A.20分度的游标卡尺 B.螺旋测微器
C.电流表A1（0~100mA，内阻约为10Ω） D.电流表A2（0~0.6A，内阻约为0.1Ω）
E.电压表V1（0~3V，内阻约为3kΩ） F.电压表V2（0~15V，内阻约为15kΩ)
G.直流电源E(4V，内阻不计）
H.滑动变阻器R1（0~10Ω，2A） I.滑动变阻器R2（0~100Ω，200mA）
J开关及导线若干
（1）用游标卡尺测得该样品的长度L.其示数如图所示，其读数为_______mm；用螺旋测微器测得该样品的外径d，其示数如图所示，其读数为_______mm．
（2）本次实验的电流表选用的是_______，电压表选用的是_______滑动变阻器选用的是_______（填写所提供器材前的字母）．
（3）测量新型圆柱形的导电材料电阻R.是采用图3的_______（选填“甲”“乙”“丙”或“丁”）电路图为本次实验的最佳电路。但用此最佳电路测量的结果仍然会比真实值偏______（填“大”或“小”）。此时测得电流为I、电压为U。
（4）本实验中金属丝的电阻率为______（用本题中给出的字母表示）。
四、计算题：本大题共3小题，共34分。每题均要求写出必要的文字说明，重要的物理规律，答题时应写出完整的数值和单位。只有结果没有过程的不能得分，过程不完整的不能得满分。
17．（8分）如图所示，在电场强度E为2.5×104V/m的匀强电场中，将某一电荷量为4×10-4 C的带正电的点电荷由A点移到B点，已知A、B两点间距离为4cm，两点连线与电场方向成60度角，求： （1）A、B两点间的电势差UAB；
（2）电荷由A移到B的过程中，电场力所做的功WAB；
18. （12分）竖直放置的两块足够长的平行金属板间有匀强电场。其电场强度为E，在该匀强电场中，用轻质绝缘丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，此时小球离右板距离为b，如图所示，问：
(1)小球所带电荷的电性如何？（2）电荷量多少？
(3)若剪断丝线，小球碰到金属板需多长时间？
19. （14分）如图所示，电子由静止出发经过加速电场，再经偏转电场后射出电场，其中加速电压，偏转电压，偏转极板长L，相距d。电子质量m，电荷量e。（重力不计）。求：
（1）电子离开加速电场时速度大小；（2）电子离开偏转电场时竖直方向发生的位移y；
（3）若取走加速板，紧挨偏转电场中线左端射入初速度为的带电小球，小球质量为、带电量为q（q>0），改变偏转电场方向（上极板带负电，下极板带正电），要使小球射出偏转电场，求的范围（重力加速度为g）。
高二物理试题（答案）
一、单项选择题：本大题共10小题，每小题3分，共30分。在每小题给出的四个选项中，仅有一个选项符合题目要求，选对的得3分，选错或不答的得0分。
16.【答案】 ①. 10.95 . 6.126 ②DEH ③.甲 小 ④.
【解析】
【详解】（1）（1）[1]游标卡尺的分度值为0.05mm，主刻度尺读数为10mm，则游标卡尺的读数为
10mm+19×0.05mm=10.95mm
[2]螺旋测微器的分度值为0.01mm，则螺旋测微器读数为
6mm+12.6×0.01mm=6.126mm
（2）电表使用中尽量使其读数接近量程，起码在三分之一以上，电源电动势为4V，电压表应选量程3V的，通过电流大约为0.3A左右，应选量程为0.6的，故选DEH；
（3）因为电流表内阻和电阻相接近，故采用电流表外接法，由于滑动变阻器最大阻值有点小，为了使得滑动变阻器通过滑动使电路的电阻起到明显效果，应采用分压接法，故选甲图．由于电流表采用外接法，因此电阻测量值比真实值小。
[4]由电阻定律得
又
，
联立解得
17.【答案】（1）UAB= 500 V （2）-0.2J
【解析】
【详解】(1)根据匀强电场的电势差与电场强度的关系由图可知A、B两点间的电势差为：
(2)电荷由A移到B的过程中，电场力所做的功为：
答：(1)A、B两点间的电势差UAB=500V．
(2)电荷由A移到B的过程中，电场力所做的功WAB= -0.2J．
18.【答案】(1)正电，；(2)
【详解】(1)由于小球处于平衡状态知小球带正电，对小球受力分析如图所示
①
②
由①②得
故
(2)由第(1)问中的方程②知
而剪断丝线后小球所受电场力和重力的合力与未剪断丝线时丝线对小球的拉力大小相等，故剪断丝线后小球所受重力、电场力的合力等于。小球的加速度
小球由静止开始沿着丝线拉力的反方向做匀加速直线运动，当碰到金属板上时，它的位移为
又由
得
19.【答案】（1）；（2）；（3）
【解析】
【详解】（1）设电子离开加速电场时速度大小为，由动能定理得
解得
（2）电子在偏转电场中做类平抛运动，可分解为沿板方向的匀速直线运动和垂直板方向的匀加速直线运动。沿板方向
垂直板方向
解得
（3）设竖直向下为竖直方向的正方向，水平向右为水平方向的正方向；带电小球在沿着板的方向做匀速直线运动，设时间为，则
若带电小球贴着下极板边缘飞出电场
解得
若带电小球贴着上极板边缘飞出电场
解得
要使小球射出偏板，的范围
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
B
A
D
B
C
C
A
C
D
D
ABD
BD
BC
AD
BD
1. 下列有关静电的说法正确的是（ ）
A．有线电视信号线内有一层铜质金属网，其主要作用是加固作用不易折断信号线
B．飞机的机轮上装有搭地线或用导电橡胶做轮胎都是为了防止静电危害
C．为了美观，最好把避雷针顶端设计成球形
D．电工穿用铜丝编织的高压作业服是因为该衣服不容易被扯破
2．真空中有两个相同金属小球，可视为点电荷，带电量分别为和，固定在相距为的两处，它们间的库仑力大小为。两者相互接触后再放回原处，则此时两球间的库仑力大小为（ ）
A．B．C．D．
3. 关于电场、电场线和等势面，下列说法正确的是（ ）
A. 电场和电场线都是客观存在的B. 没有画电场线的地方不存在电场
C. 电场线的方向从低电势等势面指向高电势等势面D. 电场线越密，电场强度越大
4．图为电场中的一条电场线，a、b、c、d四个点所标的电场强度方向，正确的是（ ）
A．A B．bC．cD．d
5．下列关于电阻率的叙述，错误的是( )
A. 当温度极低时，超导材料的电阻率会突然减小到零
B. 常用的导线是用电阻率较小的铝、铜材料做成的
C. 材料的电阻率取决于导体的电阻、横截面积和长度
D. 金属材料的电阻率随温度变化而变化
6. 如图所示，两块正对平行金属板A、B与电池相连，B接地，在距两板等距离的P点悬浮一个带电油滴，如果A板向上平移一小段距离，则（ ）
A. 带电油滴带正电B. 带电油滴将向上加速运动
C. 油滴在P点的电势能变大D. 会有短暂电流从b向a流经电流表
7. 如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（ ）
A. R1：R2 =1：3 B. R1：R2 =3：1
C. 将R1与R2串联后接于电源上，则电流比I1：I2=1：3
D. 将R1与R2并联后接于电源上，则电流比I1：I2=1：3
8. 如图所示，一正电荷仅在电场力作用下从点运动到点，在点的速度大小为，方向与电场方向相同，该电荷从点到点的图像正确的是（ ）
A. B. C. D.
9．如图，一带正电的点电荷固定于点，两虚线圆均以为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，、、、d、为轨迹和虚线圆的交点，不计重力。下列说法错误的是（ ）
A．M带负电荷，N带正电荷
B．M在点的动能小于它在点的动能
C．N在d点的电势能等于它在点的电势能
D．N在从点运动到d点的过程中克服电场力做功
10如图甲，两水平金属板间距为d，板间电场强度的变化规律如图乙所示。t＝0时刻，质量为m的带电微粒以初速度v0沿中线射入两板间，0～T3 时间内微粒匀速运动，T时刻微粒恰好经金属板边缘飞出。微粒运动过程中未与金属板接触。重力加速度的大小为g。关于微粒在0～T时间内运动的描述，正确的是（ ）
A．末速度大小为2v0 B．末速度与水平方向成45°夹角
C．电势能减少了12mgd D．克服电场力做功为12mgd
二、多项选择题：本大题共5小题，每小题4分，共20分。在每小题给出的四个选项中，有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分。
11. a、b、c三种元件的伏安特性曲线如图所示，下列说法错误的是（ ）
A. b代表是定值电阻，图像的斜率等于电阻
B. a、b、c三种元件都是线性元件
C. a代表某些半导体元件，随着电压、电流的升高，电阻减小
D. 三种图像的交点表示电压、电流相等，电阻不相等
12. 如图所示实线代表某电场的电场线。带电粒子在电场中仅受静电力作用。由M运动到N。其运动轨迹如图中虚线所示。以下说法正确的是（ ）
A. 粒子带正电荷
B. 粒子在M点的加速度小于它在N点的加速度
C. 粒子在M点的电势小于它在N点的电势
D. 粒子在M点的动能大于它在N点的动能
13. 某同学设计的测量握力大小装置的原理示意图如图所示，其中滑动变阻器的滑动触头通过连杆和上端绝缘把手连在一起，上端绝缘把手和弹簧上端连在一起，下端绝缘把手固定，弹簧和上端绝缘把手随着握力的变化一起上下移动。当弹簧处于原长时，滑动触头位于滑动变阻器的最上端，握力的大小可以根据电流表的示数获得。闭合开关后，以下有关说法正确的是（ ）
A. 当握力为0时，电流表示数为0
B. 当握力为0时，电流表示数最小但不为0
C. 当握力增大时，电路中电流变大
D. 当握力增大时，电路中电流变小
14．加速度的测量可以使用电容式加速度传感器，其结构原理图如图所示，质量块右侧连接轻质弹簧，左侧连接电介质，弹簧与电容器固定在外框上，质量块带动电介质移动改变电容，下列说法正确的是（ ）
A．电介质插入极板越深，电容器电容越大
B．电介质插入极板越深，电容器电容越小
C．当电介质抽出极板时，电流从a点流向b点
D．当电介质抽出极板时，电流从b点流向a点
15. 真空中存在方向斜向上的匀强电场，一带电小球水平射入电场中，恰好沿水平方向运动，如图所示．下列说法正确的是
A. 小球可能带负电 B. 小球所受的重力一定小于电场力
C. 运动过程中小球的机械能可能先减小后增大
D. 小球一定做匀加速运动
三、实验题：本大题共16分每空2分。
16. 新型圆柱形的导电材料，电阻阻值在8Ω~10Ω之间，为了测量该导电材料电阻率，实验室提供了以下实验器材：
A.20分度的游标卡尺 B.螺旋测微器
C.电流表A1（0~100mA，内阻约为10Ω） D.电流表A2（0~0.6A，内阻约为0.1Ω）
E.电压表V1（0~3V，内阻约为3kΩ） F.电压表V2（0~15V，内阻约为15kΩ)
G.直流电源E(4V，内阻不计）
H.滑动变阻器R1（0~10Ω，2A） I.滑动变阻器R2（0~100Ω，200mA）
J开关及导线若干
（1）用游标卡尺测得该样品的长度L.其示数如图所示，其读数为_______mm；用螺旋测微器测得该样品的外径d，其示数如图所示，其读数为_______mm．
（2）本次实验的电流表选用的是_______，电压表选用的是_______滑动变阻器选用的是_______（填写所提供器材前的字母）．
（3）测量新型圆柱形的导电材料电阻R.是采用图3的_______（选填“甲”“乙”“丙”或“丁”）电路图为本次实验的最佳电路。但用此最佳电路测量的结果仍然会比真实值偏______（填“大”或“小”）。此时测得电流为I、电压为U。
（4）本实验中金属丝的电阻率为______（用本题中给出的字母表示）。
四、计算题：本大题共3小题，共34分。每题均要求写出必要的文字说明，重要的物理规律，答题时应写出完整的数值和单位。只有结果没有过程的不能得分，过程不完整的不能得满分。
17．（8分）如图所示，在电场强度E为2.5×104V/m的匀强电场中，将某一电荷量为4×10-4 C的带正电的点电荷由A点移到B点，已知A、B两点间距离为4cm，两点连线与电场方向成60度角，求： （1）A、B两点间的电势差UAB；
（2）电荷由A移到B的过程中，电场力所做的功WAB；
18. （12分）竖直放置的两块足够长的平行金属板间有匀强电场。其电场强度为E，在该匀强电场中，用轻质绝缘丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，此时小球离右板距离为b，如图所示，问：
(1)小球所带电荷的电性如何？（2）电荷量多少？
(3)若剪断丝线，小球碰到金属板需多长时间？
19. （14分）如图所示，电子由静止出发经过加速电场，再经偏转电场后射出电场，其中加速电压，偏转电压，偏转极板长L，相距d。电子质量m，电荷量e。（重力不计）。求：
（1）电子离开加速电场时速度大小；（2）电子离开偏转电场时竖直方向发生的位移y；
（3）若取走加速板，紧挨偏转电场中线左端射入初速度为的带电小球，小球质量为、带电量为q（q>0），改变偏转电场方向（上极板带负电，下极板带正电），要使小球射出偏转电场，求的范围（重力加速度为g）。
高二物理试题（答案）
一、单项选择题：本大题共10小题，每小题3分，共30分。在每小题给出的四个选项中，仅有一个选项符合题目要求，选对的得3分，选错或不答的得0分。
16.【答案】 ①. 10.95 . 6.126 ②DEH ③.甲 小 ④.
【解析】
【详解】（1）（1）[1]游标卡尺的分度值为0.05mm，主刻度尺读数为10mm，则游标卡尺的读数为
10mm+19×0.05mm=10.95mm
[2]螺旋测微器的分度值为0.01mm，则螺旋测微器读数为
6mm+12.6×0.01mm=6.126mm
（2）电表使用中尽量使其读数接近量程，起码在三分之一以上，电源电动势为4V，电压表应选量程3V的，通过电流大约为0.3A左右，应选量程为0.6的，故选DEH；
（3）因为电流表内阻和电阻相接近，故采用电流表外接法，由于滑动变阻器最大阻值有点小，为了使得滑动变阻器通过滑动使电路的电阻起到明显效果，应采用分压接法，故选甲图．由于电流表采用外接法，因此电阻测量值比真实值小。
[4]由电阻定律得
又
，
联立解得
17.【答案】（1）UAB= 500 V （2）-0.2J
【解析】
【详解】(1)根据匀强电场的电势差与电场强度的关系由图可知A、B两点间的电势差为：
(2)电荷由A移到B的过程中，电场力所做的功为：
答：(1)A、B两点间的电势差UAB=500V．
(2)电荷由A移到B的过程中，电场力所做的功WAB= -0.2J．
18.【答案】(1)正电，；(2)
【详解】(1)由于小球处于平衡状态知小球带正电，对小球受力分析如图所示
①
②
由①②得
故
(2)由第(1)问中的方程②知
而剪断丝线后小球所受电场力和重力的合力与未剪断丝线时丝线对小球的拉力大小相等，故剪断丝线后小球所受重力、电场力的合力等于。小球的加速度
小球由静止开始沿着丝线拉力的反方向做匀加速直线运动，当碰到金属板上时，它的位移为
又由
得
19.【答案】（1）；（2）；（3）
【解析】
【详解】（1）设电子离开加速电场时速度大小为，由动能定理得
解得
（2）电子在偏转电场中做类平抛运动，可分解为沿板方向的匀速直线运动和垂直板方向的匀加速直线运动。沿板方向
垂直板方向
解得
（3）设竖直向下为竖直方向的正方向，水平向右为水平方向的正方向；带电小球在沿着板的方向做匀速直线运动，设时间为，则
若带电小球贴着下极板边缘飞出电场
解得
若带电小球贴着上极板边缘飞出电场
解得
要使小球射出偏板，的范围
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
B
A
D
B
C
C
A
C
D
D
ABD
BD
BC
AD
BD
