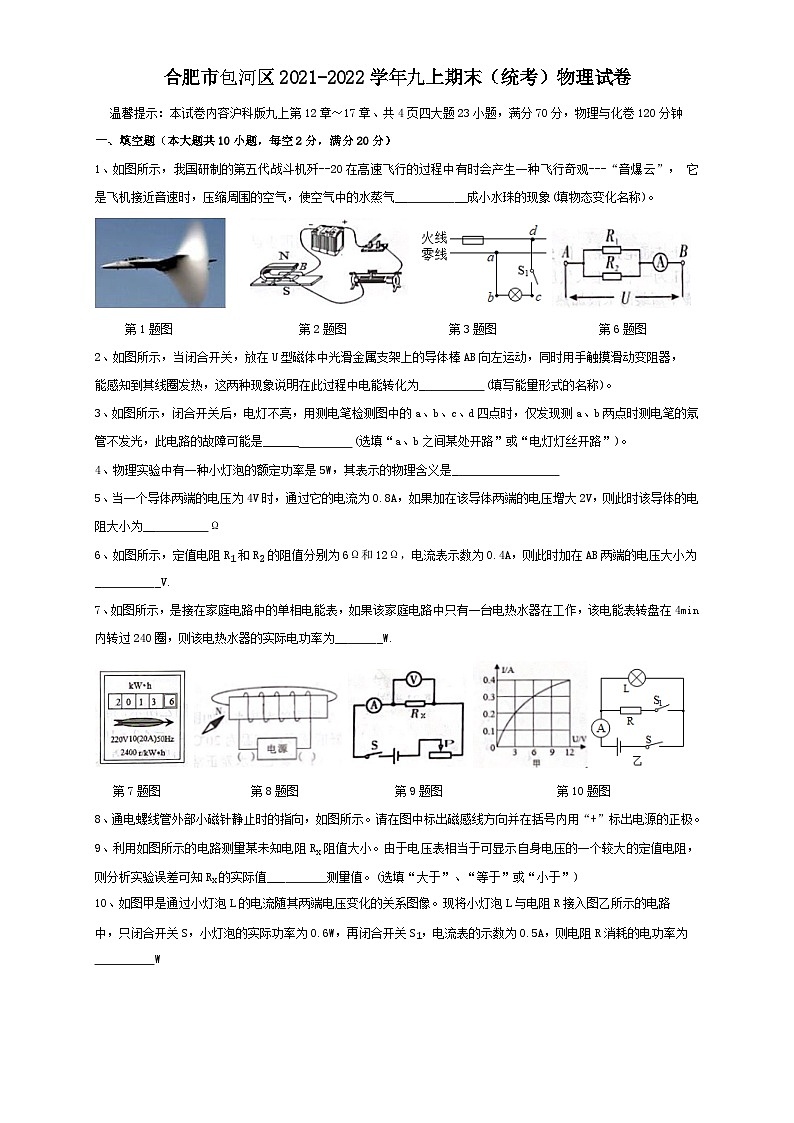

一、填空题（本大题共10小题，每空2分，满分20分）
1、如图所示，我国研制的第五代战斗机歼--20在高速飞行的过程中有时会产生一种飞行奇观---“音爆云”， 它是飞机接近音速时，压缩周围的空气，使空气中的水蒸气__ __成小水珠的现象(填物态变化名称)。

第1题图 第2题图 第3题图 第6题图
2、如图所示，当闭合开关，放在U型磁体中光滑金属支架上的导体棒AB向左运动，同时用手触摸滑动变阻器，
能感知到其线圈发热，这两种现象说明在此过程中电能转化为_ (填写能量形式的名称)。
3、如图所示，闭合开关后，电灯不亮，用测电笔检测图中的a、b、c、d四点时，仅发现测a、b两点时测电笔的氖管不发光，此电路的故障可能是______ (选填“a、b之间某处开路”或“电灯灯丝开路”)。
4、物理实验中有一种小灯泡的额定功率是5W，其表示的物理含义是_
5、当一个导体两端的电压为4V时，通过它的电流为0.8A，如果加在该导体两端的电压增大2V，则此时该导体的电阻大小为__ Ω
6、如图所示，定值电阻R1和R2的阻值分别为6Ω和12Ω，电流表示数为0.4A，则此时加在AB两端的电压大小为
_ _V.
7、如图所示，是接在家庭电路中的单相电能表，如果该家庭电路中只有一台电热水器在工作，该电能表转盘在4min内转过240圈，则该电热水器的实际电功率为__ _W.

第7题图 第8题图 第9题图 第10题图
8、通电螺线管外部小磁针静止时的指向，如图所示。请在图中标出磁感线方向并在括号内用“+”标出电源的正极。
9、利用如图所示的电路测量某未知电阻Rx阻值大小。由于电压表相当于可显示自身电压的一个较大的定值电阻，则分析实验误差可知Rx的实际值___ 测量值。(选填“大于”、“等于”或“小于”)
10、如图甲是通过小灯泡L的电流随其两端电压变化的关系图像。现将小灯泡L与电阻R接入图乙所示的电路
中，只闭合开关S，小灯泡的实际功率为0.6W，再闭合开关S1，电流表的示数为0.5A，则电阻R消耗的电功率为
W

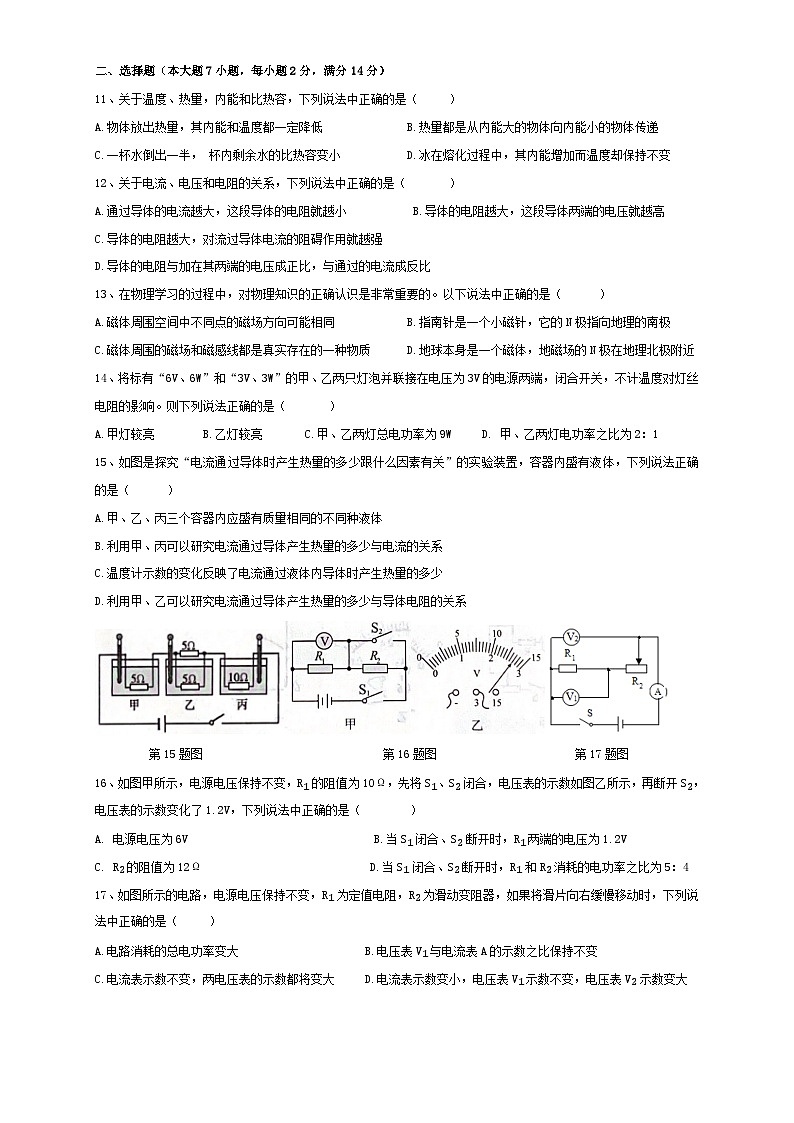

二、选择题（本大题7小题，每小题2分，满分14分）
11、关于温度、热量，内能和比热容，下列说法中正确的是（ ）
A.物体放出热量，其内能和温度都一定降低 B.热量都是从内能大的物体向内能小的物体传递
C.一杯水倒出一半， 杯内剩余水的比热容变小 D.冰在熔化过程中，其内能增加而温度却保持不变
12、关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A.通过导体的电流越大，这段导体的电阻就越小 B.导体的电阻越大，这段导体两端的电压就越高
C.导体的电阻越大，对流过导体电流的阻碍作用就越强
D.导体的电阻与加在其两端的电压成正比，与通过的电流成反比
13、在物理学习的过程中，对物理知识的正确认识是非常重要的。以下说法中正确的是（ ）
A.磁体周围空间中不同点的磁场方向可能相同 B.指南针是一个小磁针，它的N极指向地理的南极
C.磁体周围的磁场和磁感线都是真实存在的一种物质 D.地球本身是一个磁体，地磁场的N极在地理北极附近
14、将标有“6V、6W”和“3V、3W”的甲、乙两只灯泡并联接在电压为3V的电源两端，闭合开关，不计温度对灯丝电阻的影响。则下列说法正确的是（ ）
A.甲灯较亮 B.乙灯较亮 C.甲、乙两灯总电功率为9W D. 甲、乙两灯电功率之比为2：1
15、如图是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置，容器内盛有液体，下列说法正确的是（ ）
A.甲、乙、丙三个容器内应盛有质量相同的不同种液体
B.利用甲、丙可以研究电流通过导体产生热量的多少与电流的关系
C.温度计示数的变化反映了电流通过液体内导体时产生热量的多少
D.利用甲、乙可以研究电流通过导体产生热量的多少与导体电阻的关系
第15题图 第16题图 第17题图
16、如图甲所示，电源电压保持不变，R1的阻值为10Ω，先将S1、S2闭合，电压表的示数如图乙所示，再断开S2，电压表的示数变化了1.2V，下列说法中正确的是（ ）
A. 电源电压为6V B.当S1闭合、S2断开时，R1两端的电压为1.2V
C. R2的阻值为12Ω D.当S1闭合、S2断开时，R1和R2消耗的电功率之比为5：4
17、如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（ ）
A.电路消耗的总电功率变大 B.电压表V1与电流表A的示数之比保持不变
C.电流表示数不变，两电压表的示数都将变大 D.电流表示数变小，电压表V1示数不变，电压表V2示数变大

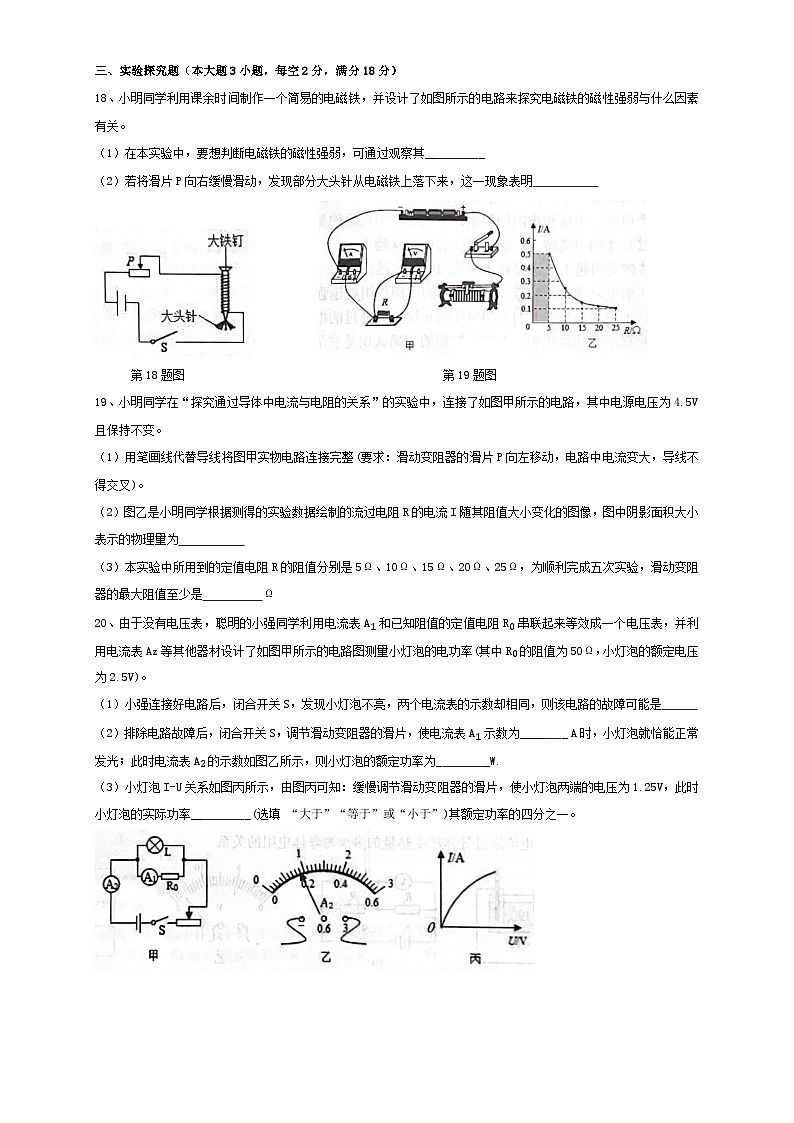

三、实验探究题（本大题3小题，每空2分，满分18分）
18、小明同学利用课余时间制作一个简易的电磁铁，并设计了如图所示的电路来探究电磁铁的磁性强弱与什么因素有关。
（1）在本实验中，要想判断电磁铁的磁性强弱，可通过观察其__ _
（2）若将滑片P向右缓慢滑动，发现部分大头针从电磁铁上落下来，这一现象表明

第18题图 第19题图
19、小明同学在“探究通过导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路，其中电源电压为4.5V且保持不变。
（1）用笔画线代替导线将图甲实物电路连接完整(要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉)。
（2）图乙是小明同学根据测得的实验数据绘制的流过电阻R的电流I随其阻值大小变化的图像，图中阴影面积大小表示的物理量为
（3）本实验中所用到的定值电阻R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为顺利完成五次实验，滑动变阻器的最大阻值至少是 Ω
20、由于没有电压表，聪明的小强同学利用电流表A1和已知阻值的定值电阻R0串联起来等效成一个电压表，并利用电流表Az等其他器材设计了如图甲所示的电路图测量小灯泡的电功率(其中R0的阻值为50Ω，小灯泡的额定电压为2.5V)。
（1）小强连接好电路后，闭合开关S，发现小灯泡不亮，两个电流表的示数却相同，则该电路的故障可能是
（2）排除电路故障后，闭合开关S，调节滑动变阻器的滑片，使电流表A1示数为____ _ A时，小灯泡就恰能正常发光；此时电流表A2的示数如图乙所示，则小灯泡的额定功率为_ _W.
（3）小灯泡I-U关系如图丙所示，由图丙可知：缓慢调节滑动变阻器的滑片，使小灯泡两端的电压为1.25V，此时小灯泡的实际功率__ _(选填 “大于”“等于”或“小于”)其额定功率的四分之一。
四、计算题（第21小题4分，第22小题6分，第23小题8分，共18分）
21、如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：
（1）电阻R1的阻值大小； （2）电阻R2的阻值大小；
22、如图所示，电源电压保持不变，闭合开关S后，标有“6V 、3W"的小灯泡恰好正常发光，此时电流表的示数为0.8A，求：
（1）通电1min小灯泡消耗的电能； （2）电阻R消耗的电功率。
23、小明家的电热水壶如图甲所示，其铭牌如图乙所示。将该电热水壶注满水后，让其通电正常工作5min恰好能使壶内初温为20℃的水烧开【已知c水=4.2×103J/（kg•℃），外界气压为一个标准大气压】。求：
（1）该电热水壶正常工作时其内部发热电阻的阻值大小；
（2）该电热水壶中所装的水被加热到烧开时吸收的热量大小；
（3）在上述情况中，该电热水壶的工作效率大小（用百分数表示并保留一位小数）。
合肥市包河区2021-2022学年九上期末（统考）物理试卷答案
1、 液化； 2、 机械能与内能； 3、 电灯灯丝开路； 4、 小灯泡每秒电流做的电功为5J；
5、 5； 6、 1.6； 7、 1500； 8、 电源“左”为“+”； 9、大于； 10、 0.9
18、（1）大铁钉吸引大头针的数量多少； （2）电磁铁的磁性强弱与电流强度有关；
19、（1）如图所示（2）电压； （3）20；
20、（1）灯泡断路； （2）0.5； 1； （3）大于；
21、（1）10Ω； （2）5Ω；
22、（1）180J； （2）1.8W；
23、（1）40Ω； （2）3.63×10J； （3）92.6%11
12
13
14
15
16
17
D
C
A
B
C
D
B
