湖北省黄石市大冶市还地桥镇教联体2023-2024学年九年级上学期9月月考物理试题

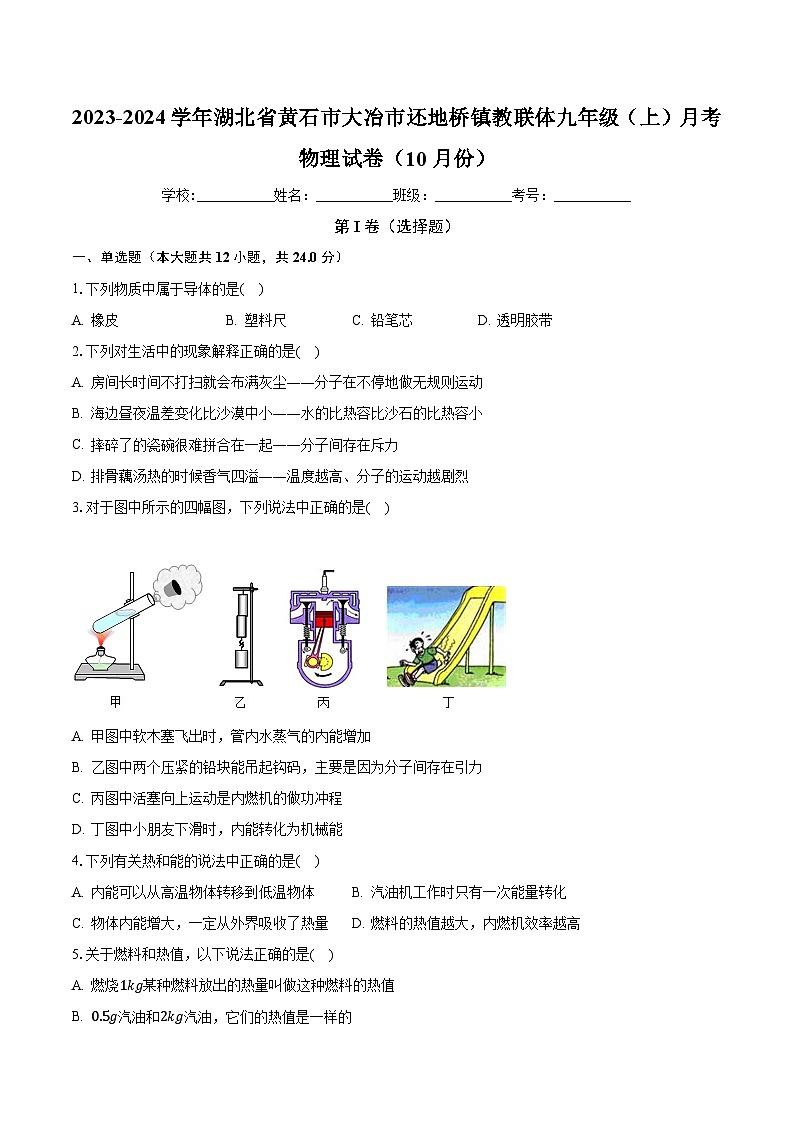

2023-2024学年湖北省黄石市大冶市还地桥镇教联体九年级（上）月考物理试卷（10月份）

学校:___________姓名：___________班级：___________考号：___________

第I卷（选择题）

一、单选题（本大题共12小题，共24.0分）

1.下列物质中属于导体的是(    )

A. 橡皮 B. 塑料尺 C. 铅笔芯 D. 透明胶带

2.下列对生活中的现象解释正确的是(    )

A. 房间长时间不打扫就会布满灰尘分子在不停地做无规则运动
B. 海边昼夜温差变化比沙漠中小水的比热容比沙石的比热容小
C. 摔碎了的瓷碗很难拼合在一起分子间存在斥力
D. 排骨藕汤热的时候香气四溢温度越高、分子的运动越剧烈

3.对于图中所示的四幅图，下列说法中正确的是(    )



A. 甲图中软木塞飞出时，管内水蒸气的内能增加
B. 乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力
C. 丙图中活塞向上运动是内燃机的做功冲程
D. 丁图中小朋友下滑时，内能转化为机械能

4.下列有关热和能的说法中正确的是(    )

A. 内能可以从高温物体转移到低温物体 B. 汽油机工作时只有一次能量转化
C. 物体内能增大，一定从外界吸收了热量 D. 燃料的热值越大，内燃机效率越高

5.关于燃料和热值，以下说法正确的是(    )

A. 燃烧某种燃料放出的热量叫做这种燃料的热值
B. 汽油和汽油，它们的热值是一样的
C. 为了提高热机的燃料利用率，一定要用热值高的燃料
D. 内燃机使用的燃料热值越高，其功率越大

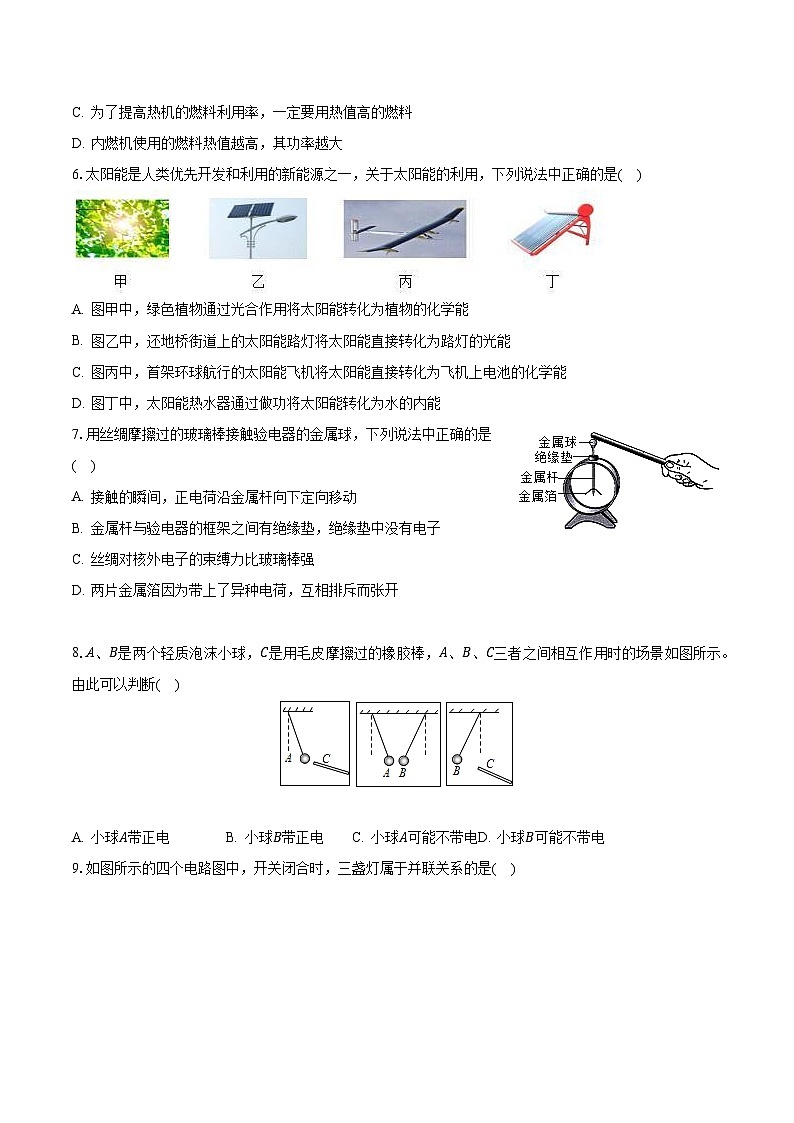

6.太阳能是人类优先开发和利用的新能源之一，关于太阳能的利用，下列说法中正确的是(    )


A. 图甲中，绿色植物通过光合作用将太阳能转化为植物的化学能
B. 图乙中，还地桥街道上的太阳能路灯将太阳能直接转化为路灯的光能
C. 图丙中，首架环球航行的太阳能飞机将太阳能直接转化为飞机上电池的化学能
D. 图丁中，太阳能热水器通过做功将太阳能转化为水的内能

7.用丝绸摩擦过的玻璃棒接触验电器的金属球，下列说法中正确的是(    )

A. 接触的瞬间，正电荷沿金属杆向下定向移动
B. 金属杆与验电器的框架之间有绝缘垫，绝缘垫中没有电子
C. 丝绸对核外电子的束缚力比玻璃棒强
D. 两片金属箔因为带上了异种电荷，互相排斥而张开


8.A、是两个轻质泡沫小球，是用毛皮摩擦过的橡胶棒，、、三者之间相互作用时的场景如图所示。由此可以判断(    )

A. 小球带正电 B. 小球带正电 C. 小球可能不带电 D. 小球可能不带电

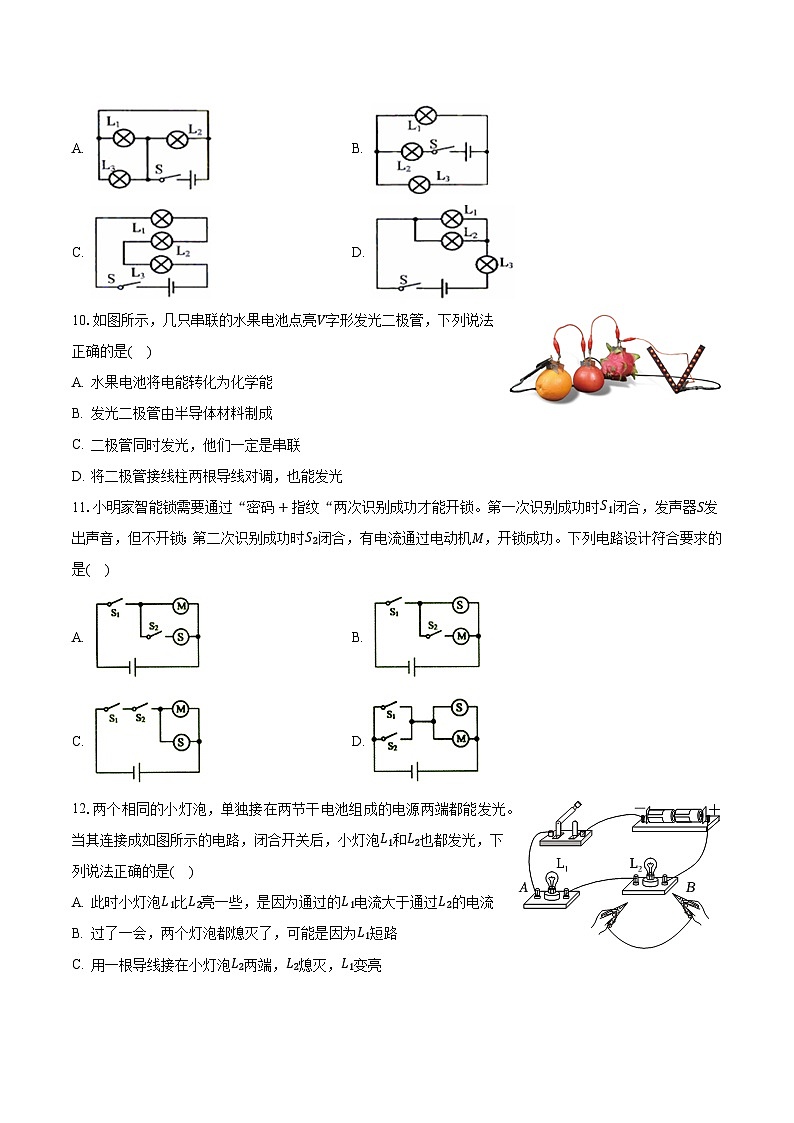

9.如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是(    )

A.  B.
C.  D.

10.如图所示，几只串联的水果电池点亮字形发光二极管，下列说法正确的是(    )

A. 水果电池将电能转化为化学能
B. 发光二极管由半导体材料制成
C. 二极管同时发光，他们一定是串联
D. 将二极管接线柱两根导线对调，也能发光

11.小明家智能锁需要通过“密码指纹“两次识别成功才能开锁。第一次识别成功时闭合，发声器发出声音，但不开锁；第二次识别成功时闭合，有电流通过电动机，开锁成功。下列电路设计符合要求的是(    )

A.  B.
C.  D.

12.两个相同的小灯泡，单独接在两节干电池组成的电源两端都能发光。当其连接成如图所示的电路，闭合开关后，小灯泡和也都发光，下列说法正确的是(    )

A. 此时小灯泡比亮一些，是因为通过的电流大于通过的电流
B. 过了一会，两个灯泡都熄灭了，可能是因为短路
C. 用一根导线接在小灯泡两端，熄灭，变亮
D. 用一根导线接在两点，会损坏灯泡


第II卷（非选择题）

二、填空题（本大题共5小题，共18.0分）

13.通常情况下，用水做冷却剂是因为水的______大，用氢做燃料是因为氢的______大填“热值”或“比热容”。

14.中国的茶文化在宋朝时已借助“海上丝绸之路”名扬世界。烧水泡茶时，茶壶内水温度会升高，其内能是通过______ 的方式改变的。冬天手很冷，双手摩擦使手的温度升高，此时改变手内能的方式是______ 。

15.如图甲所示在测电流时发现电流表指针均在乙图所指位置，通过的电流为______ ，的电流为______ ，干路电流为______ 。此时中电荷定向移动的方向______ “从左到右”或“从右到左”

16.如图所示的电路中，要使灯、串联，则应闭合开关______；要使、并联，则应闭合开关______；同时闭合开关______是不允许的。

17.汽车是我们现代生活中重要的交通运输工具之一。
汽油机工作时将内能转化为机械能的是______ 冲程；
若此汽油机的飞轮转速为，则在内，汽油机完成______ 个冲程；对外做功的次数是______ 次；
某单缸汽油发动机汽缸的活塞面积是，做功冲程中活塞移动的距离是。气体的平均压强是，汽油的热值是，每次做功耗油，气体一次膨胀对活塞做的功是______ ；若每次做功过程中汽油的完全燃烧，每次汽油燃烧放出的热量是______ ，此汽油机的效率是______ 。

三、作图题（本大题共2小题，共6.0分）

18.根据电路图连接实物图。



19.根据实物图在虚线框内画出相应的电路图。



四、实验探究题（本大题共2小题，共15.0分）

20.某实验小组用如图甲、乙所示的装置比较水和煤油的吸热本领，已知煤油的密度为。
加热前，在一个烧杯中倒入的水，为了使水和煤油的质量相同，需要在另一个相同烧杯中倒入______ 的煤油，图中温度计示数为______ 。
实验中要使用规格______ 相同、不同的电加热器加热。实验中通过______ 升高的温度、加热时间来比较水和煤油两种液体吸收热量的多少。
实验数据如下表所示，______ 水、煤油的吸热能力强。如果要在两种液体中选择一种液体做为冷却剂，你认为______ 水、煤油较为合理。

图丙中是煤油加热时温度随时间变化的图线，如果将初温相同的煤油质量增加到原来的倍，不考虑热损失，用相同的加热器加热，再绘制出一条温度随时间变化的图线，则为图中的第______ 条、、。
同时停止加热，在相同质量的水和煤油温度降低的过程中，水放出的热量与降低的温度之比______ 大于、等于、小于煤油放出的热量与降低的温度之比。

21.小明用三个电流表和两个小灯泡做实验，探究并联电路的电流规律，其连接的电路图如图甲所示。

请你找出这个电路中连接错误的那一根导线，并在这根导线上打“”，表示这根导线不能这样接，然后画出正确的连接位置。
实验中应选用规格______ 选填“相同”或“不同”的小灯泡、连接电路。
正确连接好电路并检查无误后，小明进行了多次实验，得出如表数据。某次实验中电流表和的指针都指在表盘上的同一位置，如图乙所示，则通过灯泡的电流是______ 。

该同学进行以上次实验是通过______ 方式实现的。选填序号
A.改变小灯泡的规格
B.改变电池节数
分析各组数据后，小明总结出并联电路的电流规律是：并联电路中，______ 。

五、计算题（本大题共1小题，共7.0分）

22.油电混合动力汽车是新型节能汽车。这种汽车在内燃机启动时给车提供动力，同时也给动力蓄电池组充电。已知某混合动力汽车所用蓄电池能够储存的最大电能是，若该车以的车速匀速直线行驶，此时所受阻力大小为，蓄电池组的电能增加了最大电能的，内燃机共消耗燃油。则：
该汽车此次行驶中，若燃油完全燃烧可放出多少热量？
该汽车行驶中牵引力做功的功率是多少？
该汽车内燃机的效率是多大？

答案和解析

1.【答案】

【解析】解：常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。本题中的四个选项中，只有铅笔芯是导体，橡皮、塑料尺、透明胶带都是绝缘体。
故选：。
根据导体和绝缘体的定义可做出判断：容易导电的物体叫导体，不容易导电的物体叫绝缘体，导体和绝缘体没有绝对的界限，导体性能介于二者之间的是半导体。
此题考查哪些物体为导体，属于识记的内容，比较简单。

2.【答案】

【解析】解：
A、打扫卫生时的尘土能看到，分子的运动是看不到的，故A错误；
B、因为水的比热容比沙石的比热容大，吸收或放出相同的热量，温度变化小，所以海边昼夜温差变化比沙漠中小；故B错误；
C、摔碎了的瓷碗很难拼合在一起，不是因为斥力；瓷碗破碎后，分子间的距离太大，导致瓷碗破碎处分子间斥力和引力可以忽略不计，故C错误；
D、排骨藕汤热的时候香气四溢，是因为分子的运动快慢与温度有关，温度越高，分子运动越剧烈，故D正确。
故选：。
互相接触的物体彼此进入对方的现象叫扩散，扩散现象说明分子不停地做无规则运动，分子的运动是看不见的；
水的比热容比较大；
分子间同时存在着相互作用的引力和斥力，分子间作用力与分子间距的关系；
物质是由分子组成的，组成物质的分子在不停地做无规则运动，分子的运动快慢与温度有关，温度越高，分子运动越快。
本题考查的知识点比较多，主要考查学生对所学物理知识的灵活应用能力。

3.【答案】

【解析】解：、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；
B、乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故B正确；
C、丙图中活塞向上运动时，进气门关闭，排气门打开，是内燃机的排气冲程，故C错误；
D、丁图中小朋友下滑时，机械能转化为内能，故D错误。
故选：。
物体对外做功，内能减小，温度降低；
分子间既有引力也有斥力；
在做功冲程中，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能；
改变物体内能的方式：做功和热传递。
本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力。

4.【答案】

【解析】解：、发生热传递过程时，内能可以从高温物体转移到低温物体，故A正确；
B、汽油机工作过程中，在做功冲程将汽油的内能转化为机械能，压缩冲程将机械能转化为内能，故B错误；
C、物体内能增大，可能是外界对物体做功，也可能是从外界吸收热量，故C错误；
D、用热值大的燃料，燃烧相同质量的燃料，可以放出更多的热量，但用来做有用功的能量不一定多，用来做有用功的能量与燃料完全燃烧放出的热量的比值不一定大，即热机效率不一定高，故D错误。
故选：。
热传递过程中，热从高温物体转移到低温物体，这里的热是热量或内能，由此可得出结论；
汽油机工作过程中，在做功冲程将汽油的内能转化为机械能，压缩冲程将机械能转化为内能；
改变内能的方式：做功和热传递；
用热值大的燃料，燃烧相同质量的燃料，可以放出更多的热量，但用来做有用功的能量不一定多，据此分析。
本题主要考查热机的工作过程，热机效率，热传递的概念，其中熟练掌握热机的工作过程，热机效率，热传递的概念是解题的关键。

5.【答案】

【解析】解：、的某种燃料完全燃烧所放出的热量叫做这种燃料的热值，燃料的热值只与燃料的种类有关，与是否完全燃烧无关，与燃料的质量也无关，故A错误，B正确；
 、热机所做的有用功与燃料完全燃烧释放的热量之比叫做热机的效率，其大小与燃料的热值无关，故C错误；
D、内燃机的功率是做功的快慢，与所用燃料热值没有关系。故D错误。
故选：。
热值是指的某种燃料完全燃烧所放出的热量，热值是燃料的一种特性，只与燃料的种类有关；
由可知，质量相同的不同燃料完全燃烧放出的热量越多，其热值越大；
热机所做的有用功与燃料完全燃烧释放的热量之比叫做热机的效率，其大小与燃料的热值无关；
内燃机的功率与所用燃料热值没有关系。
本题考查了学生对燃料热值是燃料特性的理解与掌握，是经常考的题型，要充分理解“热值只与燃料的种类有关，与燃料的质量、燃烧程度等均无关”。

6.【答案】

【解析】解：、图甲中，绿色植物通过光合作用将太阳能转化为化学能，故A正确；
B、图乙中，太阳能路灯先将太阳能先转化为电能，再转化为光能，故B错误；
C、图丙中，太阳能飞机是先将太阳能转化为电能，再转化为化学能，故C错误；
D、图丁中，太阳能热水器通过热传递将太阳能转化为水的内能，故D错误。
故选：。
从能的转化方向、转化形式分析解答此题，总是减少的能量转化为增加的能量。
此题主要考查学生对于能的转化的理解，熟知能量在一定条件下可以相互转化，提高对新能源的认识。

7.【答案】

【解析】解：
A、用丝绸摩擦过的玻璃棒带正电荷，接触验电器金属球，验电器的上的部分电子会沿金属杆向上移动，故A错误；
B、绝缘垫不容易导电，但也有电子，故B错误；
C、用丝绸和玻璃棒摩擦，丝绸得到电子，说明丝绸对核外电子的束缚力比玻璃棒强，故C正确；
D、据验电器的原理可知，金属箔张开是因为金属箔带同种电荷，同种电荷相排斥，故D错误。
故选：。
用丝绸摩擦过的玻璃棒因失去电子带正电，原子核束缚核外电子的本领弱；丝绸因得到电子带负电，原子核束缚核外电子的本领强；
金属中能自由移动的是带负电荷的自由电子；
验电器是利用同种电荷相互排斥的原理工作的。
要掌握自然界的两种电荷的规定及相互作用，会利用验电器的工作原理进行分析。

8.【答案】

【解析】解：
是用毛皮摩擦过的橡胶棒，故C带负电，如图所示，当靠近小球时，相互吸引，说明可能带正电、可能不带电；
靠近时，发现排斥，说明一定带负电；将靠近时，吸引，带负电，可能带正电，也可能不带电。
综上所述，C正确、ABD错误。
故选：。
用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电；
带电体具有吸引轻小物体的性质；
电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
本题考查电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目。

9.【答案】

【解析】解：、三个灯泡并列连接，因此该电路为并联电路，符合题意；
B、开关闭合，灯泡、并联后，再与串联，不符合题意；
C、三个灯泡顺次连接，因此该电路为串联电路，不符合题意；
D、开关闭合，灯泡、并联后，再与串联，不符合题意；
故选：。
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极。
本题考查了串联和并联的概念。把几个用电器首尾相接，连入电路就是串联。把几个用电器首首相接，尾尾相接，再连入电路，就是并联。

10.【答案】

【解析】解：、水果电池在对外供电的过程中，将化学能转化为电能，相当于电源，故A错误；
B、半导体的导电性能在导体和绝缘体之间，发光二极管是由半导体材料制成的，故B正确；
C、用电器同时发光，可能是串联也可能是并联，故一组二极管同时发光说明它们可能是串联的，也可能是并联，故C错误；
D、二极管具有单向导电性，将发光二极管接线柱两根导线对调，二极管将不会发光，故D错误。
故选：。
水果电池对外供电的过程中，将化学能转化为电能；
发光二极管是由半导体材料制成的；
两个或多个灯同时亮、同时灭，可以串联、也可以是并联；
二极管具有单向导电性。
本题借助水果电池考查半导体的作用与二极管的特点、电源及能量的转化和串并联电路的特点等，属于基础题。

11.【答案】

【解析】解：、闭合开关，发声器处于断路状态，不会发声，故A错误；
B、闭合开关，发声器接通发出声音，电动机处于断路状态，不开锁；闭合开关，电动机接通，开锁成功，故B正确；
C、闭合开关或，发声器和电动机都未接通，故C错误；
D、闭合开关或，发声器和电动机同时接通，故D错误。
故选：。
结合串联电路和并联电路，可以根据电流流动的方向，查看当开关闭合时，用电器与电源是否形成了闭合回路，并判断是否满足题意。
本题考查了串联和并联电路，可以采用排除法。

12.【答案】

【解析】解：、由图知，串联电路中电流处处相等，闭合开关后，小灯泡和也都发光，和电流相等，故A错误；
B、开关闭合后，过了一会两灯突然都熄灭，电路断路，不能是短路，如是短路亮，故B错误；
C、用一根导线接在小灯泡两端，熄灭，电路电阻变小，电流变大，变亮，故C正确；
D、闭合开关，两只灯泡串联，都发光。若把一根导线接在的两点，被短路不能发光，但仍然有电流通过，照常发光。同时电源电压全部加在两端，所以亮度增大，故D错误。
故选：。
串联电路中电流处处相等；用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作。开关闭合后，过了一会两灯突然都熄灭，电路断路。
此题考查的是我们对用电器短路现象的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作在允许的最大电压范围内。

13.【答案】比热容  热值

【解析】解：水常被用作冷却剂，是因为水的比热容大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；
发射火箭时常用液态氢作为燃料，是因为液态氢的热值大。
故答案为：比热容；热值。
水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
液态氢的热值比较大。
本题考查热值、水的比热容大的应用，主要考查学生对所学物理知识的应用能力。

14.【答案】热传递  做功

【解析】解：茶壶内水温度会升高，通过热传递的方式改变内能的。
双手克服摩擦做功，机械能可以转化为手的内能，此过程是通过做功的方式改变手的内能。
故答案为：热传递；做功。
做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移。
本题考查了改变内能的方式，属于基础题。

15.【答案】      从左到右

【解析】解：由电路图甲知：灯泡和并联，电流表测量灯泡的电流，电流表测量干路电流；
因为并联电路中干路电流等于各支路电流之和，所以电流表的示数比电流表的示数大；因为两电流表指针位置相同，所以它们的量程不同，
电流表的量程是，最小分度值为，电流表示数为，即干路电流为；
电流表的量程是，最小分度值是，电流表读数为；
即灯泡的电流，灯泡的电流；
由图甲可知，中的电流方向是从右到左，金属导体中能够自由移动的负电荷，负电荷定向移动的方向与电流的方向相反，所以此时中电荷定向移动的方向从左到右。
故答案为：；；；从左到右。
由图甲可知两电流表分别测量的是干路和支路电流，由图乙可读出干路电流和通过的电流；根据并联电路干路电流等于支路电流之和的特点确定通过的电流；
在电路中，电流从电源正极经过用电器，回到电源负极，正电荷定向移动的方向规定为电流的方向，负电荷定向移动的方向与电流的方向相反。
本题研究并联电路的电流关系、电流表的读数、电路中电流的方向，有一定的难度。

16.【答案】；、；、、

【解析】闭合开关，断开开关、，电流的路径有一条，灯泡和串联；
闭合开关、，断开开关，电流的路径有两条，灯泡和并联；
若同时闭合、和，电源的两端被导线相连，此时电源短路，这是不允许的。
分析：电路元件的连接有串联和并联两种方式，由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响，而并联电路中各元件互不影响。
解决此类问题要结合串联电路和并联电路的特点选择合适的开关组合。

17.【答案】做功

【解析】解：汽油机在做功冲程，消耗燃气的内能，对外输出机械能，所以工作时将内能转化为机械能的是做功冲程。
汽油机在一个工作循环中经历个冲程，飞轮转动转，对外做功次。汽油机的飞轮转速为 ，则在 内，飞轮转动，所以汽油机对外做功次，完成个冲程。
汽缸的活塞面积是 ，气体的平均压强是，所以气体的压力为：

做功冲程中活塞移动的距离是 ，气体一次膨胀对活塞做的功是

每次做功耗油 ，汽油的完全燃烧，则汽油放出的热量为

此汽油机的效率是：；
故答案为：做功。
；。
 。
；
汽油机在做功冲程，消耗燃气的内能，对外输出机械能，所以工作时将内能转化为机械能的是做功冲程。
汽油机在一个工作循环中经历个冲程，飞轮转动转，对外做功次。。
汽缸的活塞面积是 ，气体的平均压强是，根据公式求出气体的压力：做功冲程中活塞移动的距离是，根据公式计算气体一次膨胀对活塞做的功；每次做功耗油 ，汽油的完全燃烧，根据公式计算汽油放出的热量：根据公式计算此汽油机的效率：
本题考查热机的效率、四冲程内燃机的工作过程、有关热机的计算相关知识点，属于基础题目。

18.【答案】解：原电路图中，两灯并联，控制整个电路，并且开关接在电源与灯之间，根据电路图连接实物图，如下所示：


【解析】分析电路的连接及开关的作用，根据电路图连接实物图，注意各元件顺序与电路图一一对应。
本题考查根据电路图连接实物图，关键是分清电路连接关系，注意各元件顺序与电路图一一对应。

19.【答案】解：由图知，两灯泡并联，开关在干路上控制整个电路，电压表与灯泡并联，电流表与灯泡串联，则电路图如下图所示：


【解析】根据实物图画电路图的方法：分析各用电器的连接情况以及电表的测量对象；从电源的正极开始，依次画出各元件，直到电源的负极。
本题考查了电路的识别能力和电路图的画法，应首先判断用电器的连接方式及开关的位置。

20.【答案】    相同    水  水

【解析】解：水的体积：；水的质量：；
实验中应该控制水和煤油的质量相同，所以煤油的质量为，则煤油的体积为：；
图甲中该温度计的分度值为，温度计的液柱的液面在刻度线以上，故读数为；
根据转换法，使用规格相同的电加热器加热，实验中通过加热时间来比较水和煤油两种液体吸收热量的多少；
分析表中数据可知，从升高到，水用分钟，煤油用分钟，根据比较吸热能力的方法，故水的吸热能力强；
因甲的比热容大，根据可知，质量相同的水和煤油升高相同的温度，水吸热多，故如果要在水和煤油两种液体中选择一种液体做为冷却剂，水较为合理；
图丙中是煤油加热时温度随时间变化的图线，如果将初温相同的煤油质量增加到原来的倍，不考虑热损失，用相同的加热器加热相同时间放出的热量相同，根据可知，升高相同温度时吸收热量将是原来的倍，也就是加热时间变为原来的倍，则图中的符合题意，故选C；
由可知：放出的热量与降低的温度之比，所以在质量和放出热量相同的情况下，比热容与降低的温度成反比，故水放出的热量与降低的温度之比大于煤油放出的热量与降低的温度之比，故选A。
故答案为：；；相同；；水；水；；。
利用公式求出水的质量，再利用求出煤油的体积；
使用温度计测量温度时，读数时先看清是零上还是零下的，然后认清量程和分度值，最后读出示数；
根据转换法，分使用规格相同的电加热器加热，实验中通过加热时间来比较两种液体吸收热量的多少；
根据表中数据，结合比较吸热能力的方法回答；
根据分析；
由已知条件，根据结合图丙分析回答；
根据热量计算公式进行分析解答。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。

21.【答案】不同      干路电流等于各支路电流之和

【解析】解：要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动与负极相连的导线，将负极与灯泡相连的导线改接左下电流表的负接线柱，如图所示：

探究“并联电路的电流规律”，应选用不同规格灯泡进行多次实验，这是为了为得出普遍性的结论；
因为与并联，测干路的电流，测支路的电流，由并联电路电流特点可知：；所以使用小量程，由图中指针位置可知通过灯的电流为；
使用大量程，由图中指针位置可知；
由并联电路电流的规律：，所以通过灯的电流为；
因为一节干电池的电压为，所以如果改变电池节数会使电压成倍变化，则会导致通过灯泡的电流成倍变化，如果改变小灯泡的规格，则不一定会导致通过灯泡的电流成倍变化，由表中数据可知电流表的示数是成倍变化的，所以以上次实验是通过改变电池节数来实现的，故选：；
分析表中数据，总结出并联电路中的电流规律是：并联电路中干路电流等于各支路电流之和。
故答案为：如上图；不同；；；干路电流等于各支路电流之和。
要探究并联电路的电流关系，需要使两灯泡并联，分别测出干路和支路的电流；
用归纳法得出普遍性的结论，一要选用的样本有代表性，二要数量足够多；
并联电路的特点是：各支路电压相等，干路电流等于各支路电流之和；分析干路和支路中的电流表所选的量程，根据指针位置可读出相应的电流值。
根据改变电池节数会导致电压成倍变化以及表中数据分析得出；
分析表中数据可以得出结论：并联电路中干路电流等于各支路电流之和；
本题考查探究并联电路电流规律的电路连接，关键是根据并联电路的电流规律分析出两个电流表所选的量程是解决此题的关键。

22.【答案】解：
燃油完全燃烧放出的热量为：
；
由得，通过的路程为：
；
因为汽车匀速直线行驶，所以牵引力；
汽车行驶中牵引力所做的功为：
；
牵引力做功的功率为：
；
蓄电池增加的电能：，
汽车内燃机的效率为：
。
答：该汽车此次行驶中，若燃油完全燃烧可放出的热量；
该汽车行驶中牵引力做功的功率为；
该汽车内燃机的效率是。

【解析】知道内燃机消耗燃油的质量和燃油的热值，根据求出完全燃烧释放的热量；
根据速度公式求出行驶的路程，利用求出牵引力做的功，利用求出牵引力做功的功率；
已知蓄电池组储存的最大电能，由最大值的求出增加的电能，这样被有效利用的能量为做的功和转化成的电能之和，根据求出内燃机的效率。
本题综合考查了热量、功、功率和热机的效率的计算，涉及的知识点多，计算多，正确理解题意，灵活运用公式是关键。
