河北省石家庄市正定县2022-2023上期九年级物理期末试卷

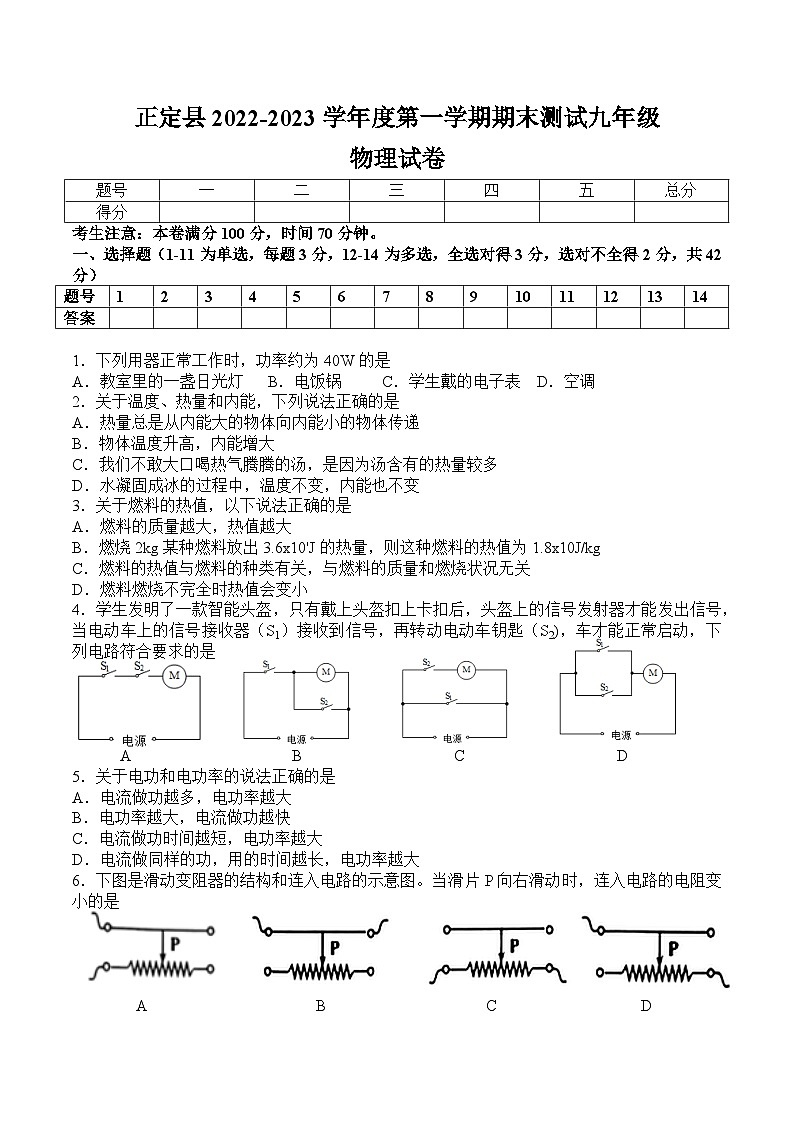

正定县2022-2023学年度第一学期期末测试九年级

物理试卷

考生注意：本卷满分100分，时间70分钟。

一、选择题（1-11为单选，每题3分，12-14为多选，全选对得3分，选对不全得2分，共42分）

1．下列用器正常工作时，功率约为40W的是

A．教室里的一盏日光灯   B．电饭锅     C．学生戴的电子表  D．空调

2．关于温度、热量和内能，下列说法正确的是

A．热量总是从内能大的物体向内能小的物体传递

B．物体温度升高，内能增大

C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多

D．水凝固成冰的过程中，温度不变，内能也不变

3．关于燃料的热值，以下说法正确的是

A．燃料的质量越大，热值越大

B．燃烧2kg某种燃料放出3.6x10'J的热量，则这种燃料的热值为1.8x10J/kg

C．燃料的热值与燃料的种类有关，与燃料的质量和燃烧状况无关

D．燃料燃烧不完全时热值会变小

4．学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2)，车才能正常启动，下列电路符合要求的是

A                    B                   C                   D

5．关于电功和电功率的说法正确的是

A．电流做功越多，电功率越大

B．电功率越大，电流做功越快

C．电流做功时间越短，电功率越大

D．电流做同样的功，用的时间越长，电功率越大

6．下图是滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的电阻变小的是

A                     B                    C                  D

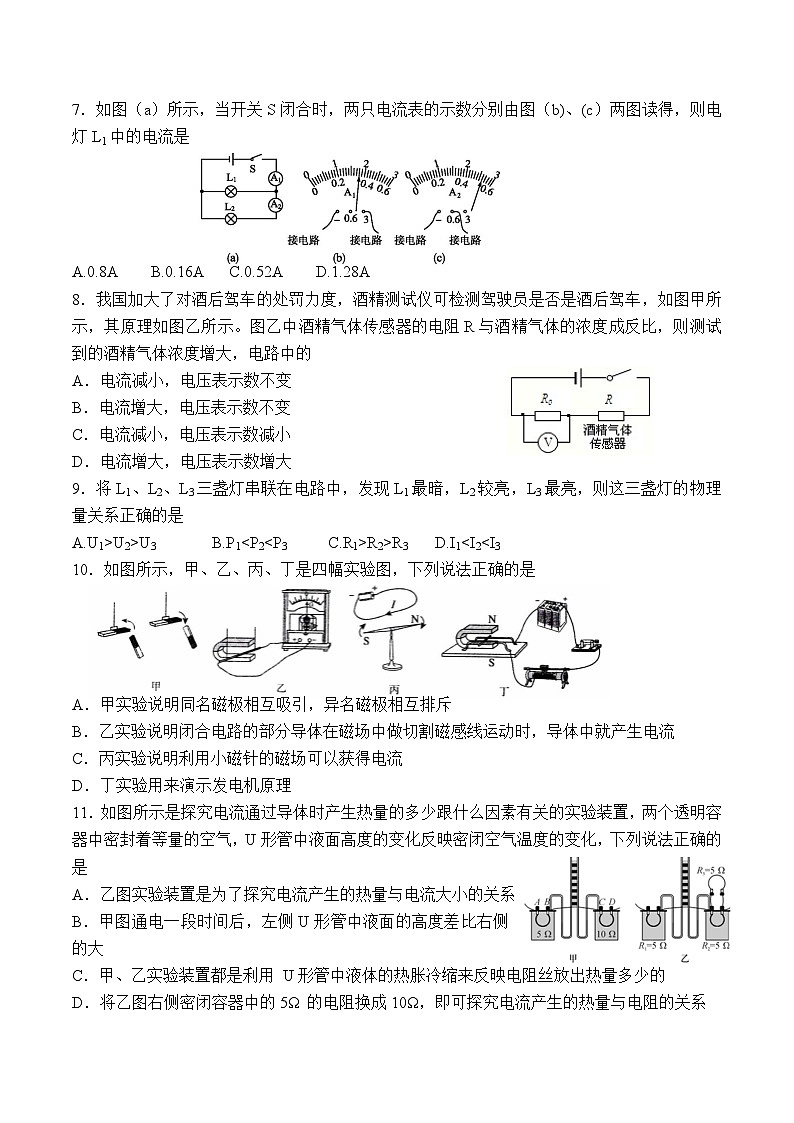

7．如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b)、(c）两图读得，则电灯L1中的电流是

A.0.8A    B.0.16A   C.0.52A    D.1.28A

8．我国加大了对酒后驾车的处罚力度，酒精测试仪可检测驾驶员是否是酒后驾车，如图甲所示，其原理如图乙所示。图乙中酒精气体传感器的电阻R与酒精气体的浓度成反比，则测试到的酒精气体浓度增大，电路中的

A．电流减小，电压表示数不变

B．电流增大，电压表示数不变

C．电流减小，电压表示数减小

D．电流增大，电压表示数增大

9．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，L3最亮，则这三盏灯的物理量关系正确的是

A.U1>U2>U3       B.P1<P2<P3     C.R1>R2>R3     D.I1<I2<I3

10．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是

A．甲实验说明同名磁极相互吸引，异名磁极相互排斥

B．乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流

C．丙实验说明利用小磁针的磁场可以获得电流

D．丁实验用来演示发电机原理

11．如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，下列说法正确的是

A．乙图实验装置是为了探究电流产生的热量与电流大小的关系

B．甲图通电一段时间后，左侧U形管中液面的高度差比右侧的大

C．甲、乙实验装置都是利用 U形管中液体的热胀冷缩来反映电阻丝放出热量多少的

D．将乙图右侧密闭容器中的5Ω 的电阻换成10Ω，即可探究电流产生的热量与电阻的关系

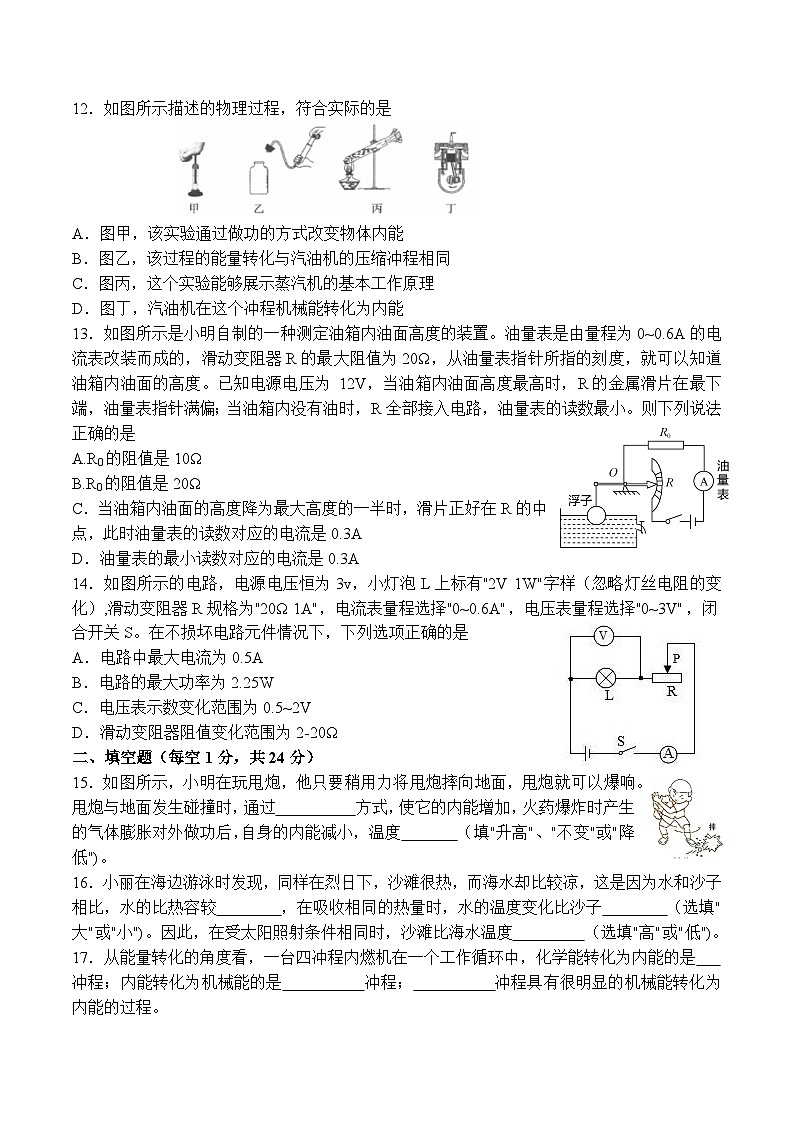

12．如图所示描述的物理过程，符合实际的是

A．图甲，该实验通过做功的方式改变物体内能

B．图乙，该过程的能量转化与汽油机的压缩冲程相同

C．图丙，这个实验能够展示蒸汽机的基本工作原理

D．图丁，汽油机在这个冲程机械能转化为内能

13．如图所示是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为 12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则下列说法正确的是

A.R0的阻值是10Ω

B.R0的阻值是20Ω

C．当油箱内油面的高度降为最大高度的一半时，滑片正好在R的中点，此时油量表的读数对应的电流是0.3A

D．油量表的最小读数对应的电流是0.3A

14．如图所示的电路，电源电压恒为3v，小灯泡L上标有"2V 1W"字样（忽略灯丝电阻的变化）,滑动变阻器R规格为"20Ω 1A"，电流表量程选择"0~0.6A"，电压表量程选择"0~3V"，闭

合开关S。在不损坏电路元件情况下，下列选项正确的是

A．电路中最大电流为0.5A

B．电路的最大功率为2.25W

C．电压表示数变化范围为0.5~2V

D．滑动变阻器阻值变化范围为2-20Ω

二、填空题（每空1分，共24分）

15．如图所示，小明在玩甩炮，他只要稍用力将甩炮摔向地面，甩炮就可以爆响。甩炮与地面发生碰撞时，通过          方式，使它的内能增加，火药爆炸时产生的气体膨胀对外做功后，自身的内能减小，温度       （填"升高"、"不变"或"降低")。

16．小丽在海边游泳时发现，同样在烈日下，沙滩很热，而海水却比较凉，这是因为水和沙子相比，水的比热容较        ，在吸收相同的热量时，水的温度变化比沙子        （选填"大"或"小")。因此，在受太阳照射条件相同时，沙滩比海水温度         （选填"高"或"低")。

17．从能量转化的角度看，一台四冲程内燃机在一个工作循环中，化学能转化为内能的是

冲程；内能转化为机械能的是          冲程；          冲程具有很明显的机械能转化为内能的过程。

18．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是          过大，乙产生的原因是发生         图丙使用测电笔时，手要接触笔尾的

19．电动机是根据         原理制成的，它工作时将      能转化为     能，某电动机的效率是83%，表示的意义是                       。

20.R1的电阻为5Ω. R2的电阻为10Ω，将它们串联，总电阻是         Ω,R1和R2两端电压之比为              ；若R1与R2并联，则通过R1、R2的电流之比为            ；若R2两端的电压变为0.5V，则R2的电阻为         Ω。

21．灯泡L和电阻R的I-U图像如右图所示，将灯泡L和电阻R串联，当电流为0.1A时，电源电压为        V。将灯泡L和电阻R并联在电压恒为2V的电路中，干路电流为       A，则该电路通电1min 消耗的总电能为              J。

22．李芳家的电能表上标着"3000 revs/(kW·h)"。她用这个电能表来测量用电器的功率：她把家中的其他用电器都与电源断开，仅让这个用电器工作，1min内电能表的转盘转了30转。该用电器消耗的电能是          J，电功率是         W。

三、作图题（共2小题，每题2分共4分）

23．请在图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。

24．图中的电路闭合开关S后，小磁针静止时的指向如图所示。请在图中画出给定磁感线的方

向，并在括号内标出电源的"十"或"一"极。

四、实验探究题（本大题每空1分，共18分）

25．在探究"影响电磁铁磁性强弱的因素"实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。

(1）当滑动变阻器滑片向左移动时，电磁铁磁性           （选填"变弱"、"变强"或"不变")，说明匝数一定时，         ，电磁铁磁性越强。

(2）根据图示的情境可知，       的磁性较强（选填"甲"或"乙")，说明当电流一定时，

                  ，电磁铁磁性越强。

（3）电磁铁吸引的大头针下端分散的原因是

26．小阳利用"伏安法"测量未知电阻Rx的阻值。

(1)"伏安法"测电阻的原理是

(2）小阳选择了满足实验要求的实验器材，连接的实验电路如图15所示，请你把与电流表相连的两条导线的M端和N端正确接入电路，使实验电路连接完整。

(3）电路连接完整后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电流表和电压表的

示数如图15所示，电压表的示数为          V，未知电阻R的阻值为

(4）该实验中，滑动变阻器的作用是                                 。

多次实验的目的是                                     。

27．在"探究电流与电压、电阻的关系"实验中，部分器材选用如下：电压为6V的电源，标有"50Ω, 1A"的滑动变阻器，阻值不同的定值电阻若干，其他器材，回答下列问题。

(1）甲图是小明同学连接的实验电路，正准备闭合开关时，旁边的小兰急忙拦住他，说接线错

了。小兰发现只要改接一根导线就可以，请把接错的那一根导线找出来，打上"×"，再画线把它改到正确的位置上。

(2）闭合开关后，发现电流表无示数，电压表指针超过量程，则故障可能是定值电阻

（选填"短路"或"断路")。

(3）排除故障后，小明同学首先"探究电流与电压的关系"，进行了多次实验，并得到图乙所示的实验数据，分析数据可得结论：                              。

(4）接着，小明又进行了"探究电流与电阻关系"的实验，先将5Ω定值电阻接入电路，在移动滑片的过程中，眼睛应注意观察           （选填"电流表"、"电压表"或"滑动变阻器")。

(5）断开开关，取下5Ω的定值电阻，换成10Ω的值电阻，闭合开关，应移动滑片，直至电压表示数为       V时，读出电流表的示数。记录实验数据，并绘制成图乙所示图像，分析图像可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成                 。

【拓展】当将20Ω定值电阻换成30Ω电阻时，无论怎样移动滑片，都无法保证电压不变，原因

是滑动变阻器的最大阻值        （选填"过大"或"过小")。为了完成本实验，接入的定值电阻最大不超过         Ω.

五、计算题（每题6分，共12分，)

28．小华有8V的蓄电池和规格为"6V 3W"的小灯泡各一只，为了能使小灯泡正常发光，他设计了如图所示的电路。求：

(1）小灯泡正常发光时的电流；

(2）小灯泡正常发光1min消耗的电能；

(3）定值电阻的阻值和电功率。

29．图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，R1的阻值为110Ω，通过单独或同时闭合S1、S2实现低温、中温、高温三个挡位间的切换，其铭牌如图丙所示，求：(1）低温挡加热时电流的大小；

(2）电热丝R2的阻值；

(3）已知该电饭锅的加热效率是80%，粥的比热容C粥=4.0X103J/(kg·℃)，将1.1kg的粥用高温挡从20℃加热到74℃需要的时间。
