2022——2023 学年上学期期末考试卷 九年级物理
一 、 填空题 : (每空1 分 ,共14 分)
1 . 冬天一场大雪后 ,在雪地里玩耍的小宝宝被冻哭了 ,妈妈心疼地把宝宝的小手放在自己的 手心中搓揉了一会儿 ,又放在怀中 装“ 搓揉”是利用 的方式使宝宝的小手暖和 的；“放在怀中”又是利用的 方式使宝宝的小手暖和的 装
2 . 为解决电动车充电难、充电安全问题 ,很多小区和单位安装了智
能充电桩 , 如图 装 充电过程中的电动自行车相当于电路中的
( 填 电 路 元 件) , 同 一 充 电 桩 的 各 插 座 之 间 是
(选填“ 串联”或“并联”)的 装
3 . 如图所示表示一种自动测定油箱内油面高度的油量表 ,图中 。点为杠杆的支点 装 图中 R0 的作用是 ,油量表其实是一个 表 , 当油箱油面下降时 ,油量表的示 数将变 装
4. 如图是小灯泡 L 和电阻 R中电流随电压变化的图像 装 若小灯泡 L 的额定电压为2V,其额 定功率为 W；若将它们串联接在电压为 4V的电源两端 , 电路中的电流为
A装





(第3 题图)


(第4 题图)


(第5 题图)

5 . 将一个多孔位插排连接在三孔插座上 ,家中多种用电器连接在插排上 ,如图所示 装 这样的 使用方法会使用电器的 过大 ,造成电路中电流过大 ,使插座板发热甚至燃烧 , 不符合安全用电原则 装 为防止电流过大造成的危害 ,一般情况下会安装 ,它可 以在电流过大时 , 自动切断电路 ,起到保护作用 装 家庭电路中电流过大的另一个原因是
装
6 . 如图是某灵敏电流计的内部结构示意图 ,线圈在磁场中 ,指针
与线圈相连 装 当线圈中有电流通过时 , 线圈会转动 , 原因是
; 若只改变线圈中的电流
方向 , 指针的偏转方向将 ( 选填“ 改变 ”或“ 不
变”) 装

二 、 选择题 : (第7 ~ 12 题为单项选择题 ,每题2 分；第13、14 题为双项选择题 ,选对一个选项 给1 分 ,错选不给分)

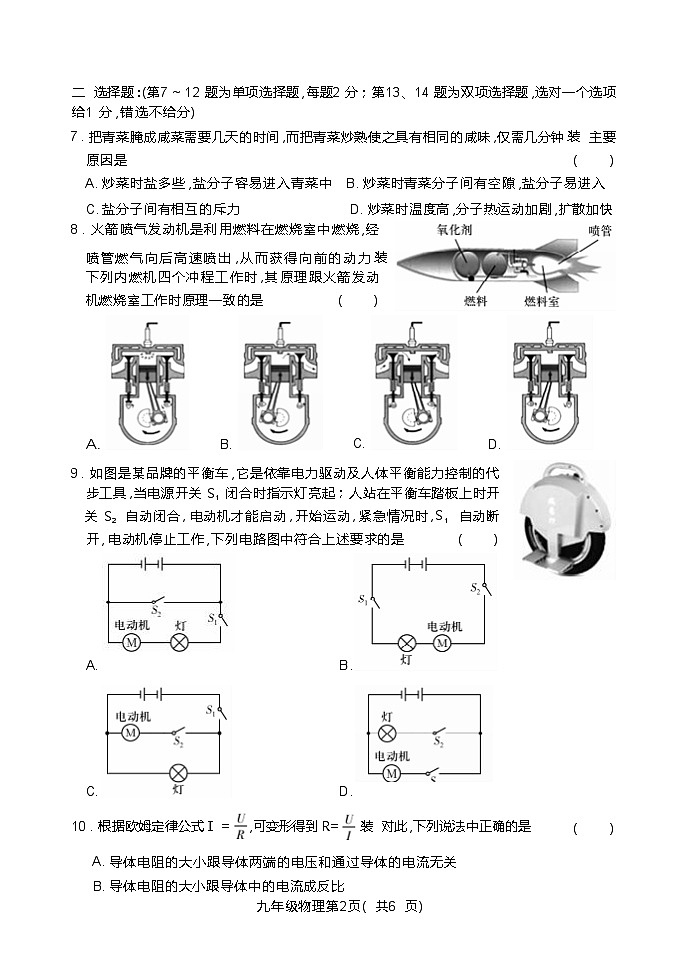

7 . 把青菜腌成咸菜需要几天的时间 ,而把青菜炒熟使之具有相同的咸味 ,仅需几分钟 装 主要
原因是 ( )
A. 炒菜时盐多些 ,盐分子容易进入青菜中 B. 炒菜时青菜分子间有空隙 ,盐分子易进入
C. 盐分子间有相互的斥力 D. 炒菜时温度高 ,分子热运动加剧 ,扩散加快 8 . 火箭喷气发动机是利用燃料在燃烧室中燃烧 ,经
喷管燃气向后高速喷出 ,从而获得向前的动力 装
下列内燃机四个冲程工作时 ,其原理跟火箭发动
机燃烧室工作时原理一致的是 ( )







C.
B.
D.
A.
9 . 如图是某品牌的平衡车 ,它是依靠电力驱动及人体平衡能力控制的代
步工具 ,当电源开关 S1 闭合时指示灯亮起；人站在平衡车踏板上时开
关 S2 自动闭合 , 电动机才能启动 , 开始运动 , 紧急情况时 ,S1 自动断
开 , 电动机停止工作 ,下列电路图中符合上述要求的是 ( )








A.






C.














B.

D.

( )
10 . 根据欧姆定律公式 I= ,可变形得到 R= 装 对此 ,下列说法中正确的是
A. 导体电阻的大小跟导体两端的电压和通过导体的电流无关
B. 导体电阻的大小跟导体中的电流成反比
九年级物理第2页( 共6 页)

C. 导体两端的电压为零时，导体的电阻也为零
D. 导体电阻的大小跟导体两端的电压成正比

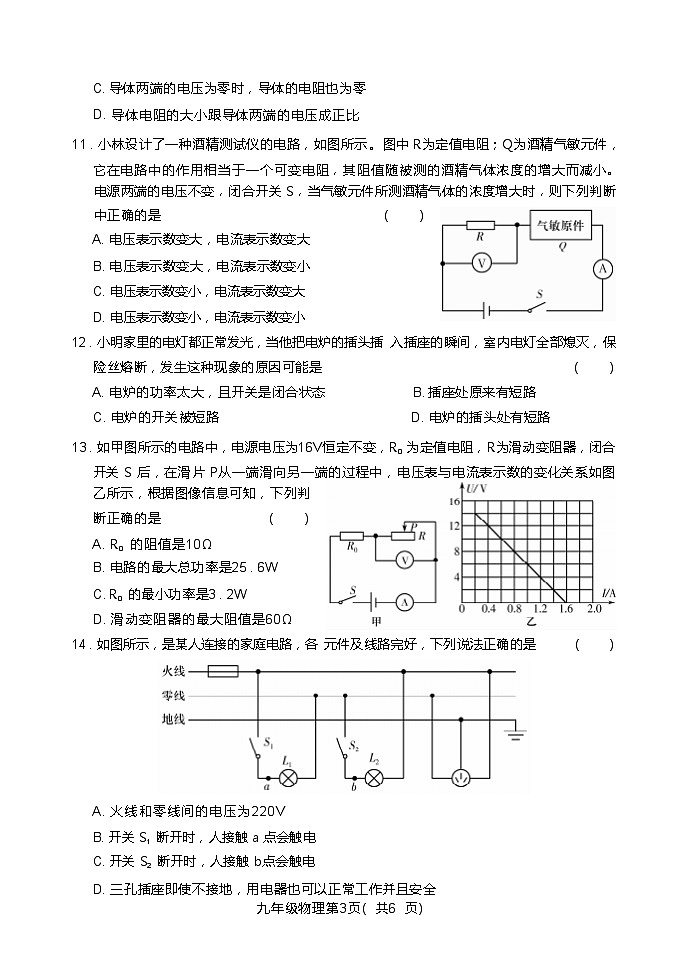

11 . 小林设计了一种酒精测试仪的电路，如图所示 。图中 R为定值电阻；Q为酒精气敏元件， 它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。
电源两端的电压不变，闭合开关 S，当气敏元件所测酒精气体的浓度增大时，则下列判断
中正确的是 ( )
A. 电压表示数变大，电流表示数变大
B. 电压表示数变大，电流表示数变小
C. 电压表示数变小，电流表示数变大
D. 电压表示数变小，电流表示数变小
12 . 小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保
险丝熔断，发生这种现象的原因可能是 ( )
A. 电炉的功率太大，且开关是闭合状态 B. 插座处原来有短路
C. 电炉的开关被短路 D. 电炉的插头处有短路
13 . 如甲图所示的电路中，电源电压为16V恒定不变，R0 为定值电阻，R为滑动变阻器，闭合 开关 S 后，在滑片 P从一端滑向另一端的过程中，电压表与电流表示数的变化关系如图
乙所示，根据图像信息可知，下列判
断正确的是 ( )
A. R0 的阻值是10Ω
B. 电路的最大总功率是25 . 6W
C. R0 的最小功率是3 . 2W
D. 滑动变阻器的最大阻值是60Ω
14 . 如图所示，是某人连接的家庭电路，各元件及线路完好，下列说法正确的是 ( )

A. 火线和零线间的电压为220V
B. 开关 S1 断开时，人接触 a 点会触电
C. 开关 S2 断开时，人接触 b点会触电
D. 三孔插座即使不接地，用电器也可以正常工作并且安全
九年级物理第3页( 共6 页)

三 、 作图题 : (每题2 分 ,共4 分)
15 . 如图所示 ,请根据小磁针静止时 N极的指向标出 A点的磁感线方向 ,并在括号内标出电
源的“ + ”极。
16 . 如图所示 ,有一个接线开关控制一只螺丝口白烘灯 ,还有一个带熔断器的三孔插座 ,请将
它们合理地接入电路。


(第15 题图) (第16 题图)
四 、 实验探究题 : (每空1 分 ,第19 题第1 小题连线1 分；第17 题4 分 ,第18 题6 分 ,第19 题
9 分 ,共19 分)
17 . 如图 ,在探究“产生感应电流的条件”实验中：
(1)实验中通过观察 来判断电路中是否有感应电流；
(2)磁铁不动 ,闭合开关 ,导体 AB沿 (选填“上下 ”
或“左右”)方向运动时 , 电流表指针会发生偏转；
(3)该实验的结论是：闭合电路的一部分导体 ,在磁场中做 运动时 ,导体中就会
产生感应电流；
(4)如果将小量程电流表换成 ,可以探究磁场对通电导体的作用。
18. 利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。烧瓶中铜丝电阻小于
镇铭合金丝电阻。
(1) 实 验 中 两 金 属 丝 产 生 热 量 的 多 少 是 通 过 观 察
反映出来的 。这里采用的物理研究方法
是 法；
(2)为了便于比较两根电阻丝通过电流后产生热量的多
少 ,A、B两瓶中要装入 相等、初温相同的
同种液体 。为了在较短时间内达到明显的实验效果 , 实验时应选用 ( 选填
“ 煤油”或“水”)装在烧瓶中 ,是因为煤油的 比水的小；
(3)通电一定时间后 ,可以看到 B瓶中煤油温度升得高 ,这表明在相同时间内 , 电流相同的
情况下 ,导体的电阻越 , 电流通过导体时产生的热量越多。 九年级物理第4页( 共6 页)

19. 实验老师为“测量小灯泡额定功率”准备了如下器材：电压恒为 6V的电源、开关、电压 表、电流表、额定电压 U额 = 2. 5V的待测小灯泡( 电阻约为 10Ω) 、规格为“ 10Ω 1A”和 “ 20Ω 0 . 5A”的滑动变阻器各1 个、导线若干 装

甲乙丙
(1)请用笔画线代替导线 ,将图甲连接完整(要求：滑片向左移动灯泡变亮) ；
(2)连接电路时 ,应选择的滑动变阻器的规格为“ ”；
(3)连接完电路 , 闭 合 开 关 前 的 检 查 中 发 现 , 电 流 表 的 指 针 如 图 乙 所 示 , 其 原 因 是 ; 若闭合开关后 ,发现电流表无示数 , 电压表示数接近电源电压 ,
其原因可能是 ；
(4)故障排除后 ,调节滑动变阻器的滑片 ,并绘制了小灯泡的电流随其两端电压变化的关系 如图丙所示 ,则小灯泡的额定功率为 W；从图像中还发现：当电压表的示数 增大时 , 电压表与电流表的示数之比 (选填“增大”、“减小”或“不变”) ,原因
是 ；
(5)爱动脑筋的小强利用一个定值电阻 R0 和两个电流表 ,设计了如图丁所示的电路 ,也测
出了额定电压为 U额 的小灯泡的额定功率 ,实验过程如下：
①闭合开关 S ,调节滑动变阻器的滑片 P,使电流表 A1 示数为
,并读出此时电流表 A2 的示数 I；
②小灯泡的额定功率表达式为 P额 = ( 用 I、R0 和
U额 表示) 装
五 、 综合应用题 : (第20 题8 分 ,第21 题9 分 ,共17 分)
20. 为了改善路况 ,专家研究出来一种新型材料制作井盖 ,大大提高了井盖的抗压能力 装 某 科技小组为了测试该材料的抗压能力 ,取下来一小块样品进行抗压力测试 装 如图甲所 示 ,将该材料样品(不计质量) 平放在压力传感器上 , 闭合开关 S ,在样品上施加压力 F, 改变压力 F的大小 ,进行多次实验 装 已知压力传感器的电阻 R随压力 F变化的关系如
图乙所示 , 电源电压恒定不变 ,定值电阻 R0 = 20Ω装 问：(g 取10N/kg)




(1)压力为零时 , 电流表的示数为0 . 2A, 电源电压是多大？
(2)经过多次实验 ,当电流为0 . 6A时 ,该材料将要破损 ,该材料承受的最大压力为多少？
(3)科技小组想继续利用此装置改装为磅秤 ,如果要求该磅秤能测量的最大质量为 1t ,求该
电路中允许的最大电流是多少？



21 . 空气炸锅 , 因其烹制食物脂防含量低 ,美味酥脆 ,无油烟味 ,深受广大市民青眯 。如图甲 所示 ,为某品牌空气炸锅 ,其发热元件为两个电阻 ,R1 = 40Ω,R2 = 220Ω,额定工作电压为 220V, 内部电路可简化为图乙所示电路 ,当开关 S1 闭合 ,开关 S 接 b端时为高温挡；开关
S1 闭合 ,开关 S 接 a 端时为中温挡 。求：[薯条的比热容 c = 3. 63 x103 J/(kg.究)]

甲乙
(1)中温挡正常工作时 ,通过电阻 R2 的电流；
(2)高温挡正常工作时 ,求 R1、R2 消耗的总功率；
(3)使用空气炸锅高温挡加工薯条 ,原料薯条温度为 20究 ,炸熟至少需要达到 170究 ,若一 次炸熟200g薯条需要的时间为 100s ,求空气炸锅电能转化为热能效率为多少( 结果保
留一位数即可) 。

2022—2023 学年上学期期末考试试卷
九年级物理参考答案
一 、 填空题 : (每空1 分 ,共14 分)
1 . 做功 热传递
2 . 用电器 并联
3 . 保护电路 电压 大
4 . 0 . 5 0 . 15
5 . 总功率 空气开关(或“保险装置”、“保险丝”也正确) 短路
6 . 通电线圈在磁场中受力转动(或“ 通电导体在磁场中受力运动”也正确) 改变
二 、 选择题 : (第7 ~ 12 题为单项选择题 ,每题2 分；第13、14 题为双项选择题 ,选对一个选项
给1 分 ,错选不给分)
7 ~ 12：DAC AAD 13：AB 14：AC
三 、 作图题 : (每题2 分 ,共4 分)
15 . 16 .


四 、 实验探究题 : ( 每空 1 分 ,第 19 题第 1 小题纠正电路画“ x ”1 分 ,连线 1 分；第 17 题 4
分 ,第18 题6 分 ,第19 题9 分 , ,共19 分)
17 . (1)电流表指针是否偏转 (2)左右 (3)切割磁感线 (4)电源
18 . (1)温度计升高的示数 转换 (2)质量 煤油 比热容 (3)大
19 . (1)如图所示
(2)20Ω 0 . 5A
(3)电流表指针没有调零 小灯泡断路
(4)0 . 625 变大 灯丝电阻随温度的升高而增大
(5)U额R0 U额 .(I－U额R0)

九年级物理答案第1页( 共2 页)

五 、 综合应用题 : (第20 题8 分 ,第21 题9 分 ,共17 分)
20 . 解：(1)由图乙可知 ,压力为零时 ,压力传感器的电阻为100Ω, 电路总电阻：
R= R压 +R0 = 100Ω+20Ω = 120Ω … … … … … … … … … … … … … … 1 分
电源电压：U= IR= 0 . 2Ax120Ω = 24V … … … … … … … … … … … … … … 1 分
(2)当电流为0 . 6A时 , 电路中的总电阻：
R, = = = 40Ω … … … … … … … … … … … … … … … … … … … 1 分
此时压力传感器的电阻：
R,压 = R, - R0 = 40Ω - 20Ω = 20Ω … … … … … … … … … … … … … … 1 分
由图乙可知 ,该材料承受的最大压力为6000NO … … … … … … … … … … 1 分
(3)当物体质量为1t时 ,对磅秤的最大压力：
F= G= mg = 1 x103 kg x10N/kg = 10000N … … … … … … … … … … 1 分
由图乙可知 ,磅秤能测量的最大压力为10000N时 ,压力传感器的阻值为 4Ω, 电路的总电阻：
R”= R”压 +R0 = 4Ω+20Ω = 24Ω … … … … … … … … … … … … … … 1 分
该电路中允许通过的最大电流：
I”= = 24V24V= 1A … … … … … … … … … … … … … … … … … … … … 1 分
21 . 解：(1)中温档时 , 电流只通过 R2 , 电流为：
R2 220Ω
(2)高温档时 ,R1 与 R2 并联 ,R1 的功率：
I2= U = 220V= 1A … … … … … … … … … … … … … … … … … … … … 1 分


P1 = 24V224V = (220V)240Ω= 1210W … … … … … … … … … … … … … … … … 2 分
R2 的功率：
P2 = UR = (220V)2220Ω= 220W … … … … … … … … … … … … … … … … … 2 分
R1 与 R2 消耗的总功率：
P高 = P1 +P2 = 1210W+220W = 1430W … … … … … … … … … … … 1 分(3)薯条需要吸收的热量：
Q吸 = cmΔt = 3 . 63 x103 J/(kg.究) x0 . 2kg x(170究 - 20究)究
= 1 . 089 x105 J … … … … … … … … … … … … … … … … … … … … 1 分
空气炸锅需要消耗的电能：
W= P高 t = 1430W x100s = 1 . 43 x105 J… … … … … … … … … … … … 1 分
求空气炸锅电能转化为热能效率：
η = Q吸w = 1.089×105J1.43×105J= 76 . 2% … … … … … … … … … … … … … … … 1 分
