重庆市部分区县（涪陵区、铜梁区）2022-2023学年九年级上学期物理期末试卷

这是一份重庆市部分区县（涪陵区、铜梁区）2022-2023学年九年级上学期物理期末试卷，共19页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

重庆市部分区县（涪陵区、铜梁区）2022-2023学年九年级上学期物理期末试卷
一、单选题

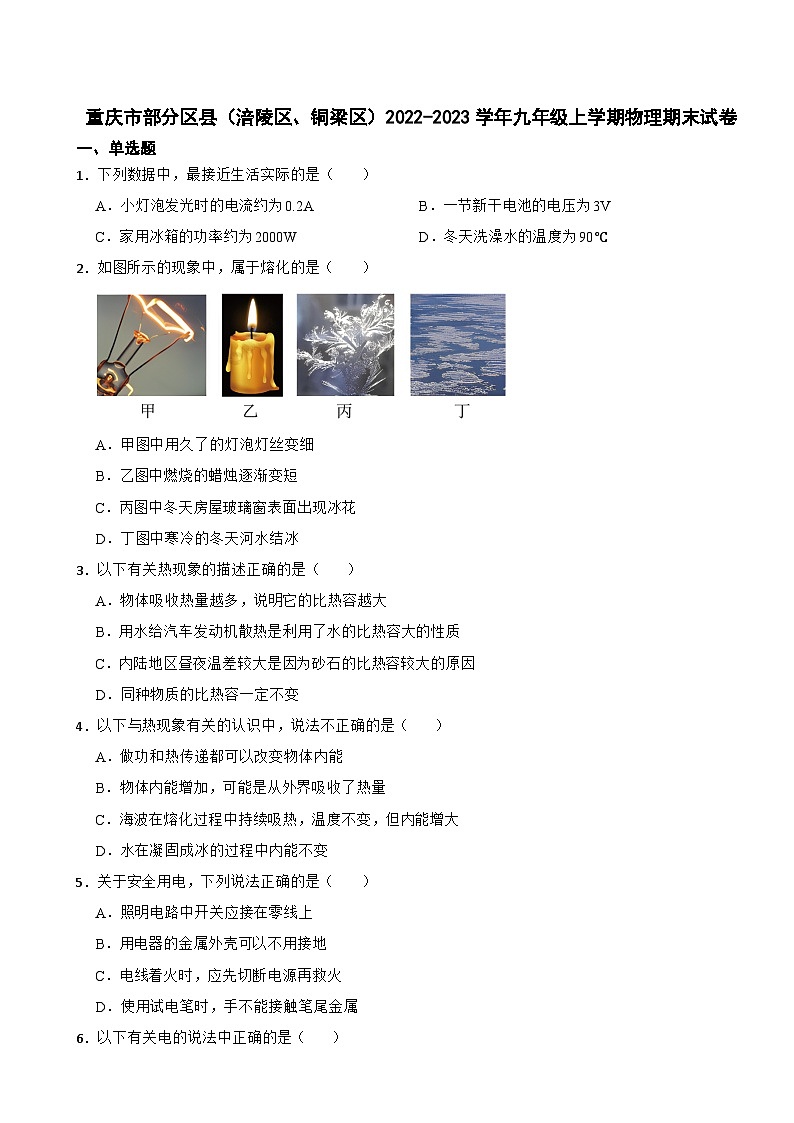

1．下列数据中，最接近生活实际的是（　　）
A．小灯泡发光时的电流约为0.2A B．一节新干电池的电压为3V
C．家用冰箱的功率约为2000W D．冬天洗澡水的温度为90℃
2．如图所示的现象中，属于熔化的是（　　）

A．甲图中用久了的灯泡灯丝变细
B．乙图中燃烧的蜡烛逐渐变短
C．丙图中冬天房屋玻璃窗表面出现冰花
D．丁图中寒冷的冬天河水结冰
3．以下有关热现象的描述正确的是（　　）
A．物体吸收热量越多，说明它的比热容越大
B．用水给汽车发动机散热是利用了水的比热容大的性质
C．内陆地区昼夜温差较大是因为砂石的比热容较大的原因
D．同种物质的比热容一定不变
4．以下与热现象有关的认识中，说法不正确的是（　　）
A．做功和热传递都可以改变物体内能
B．物体内能增加，可能是从外界吸收了热量
C．海波在熔化过程中持续吸热，温度不变，但内能增大
D．水在凝固成冰的过程中内能不变
5．关于安全用电，下列说法正确的是（　　）
A．照明电路中开关应接在零线上
B．用电器的金属外壳可以不用接地
C．电线着火时，应先切断电源再救火
D．使用试电笔时，手不能接触笔尾金属
6．以下有关电的说法中正确的是（　　）
A．电源都是将机械能转化为电能的装置
B．电炉是一种提供电能的装置
C．电动机通电转动，电能主要转化为机械能
D．电流的方向与导体中电子的定向移动方向相同

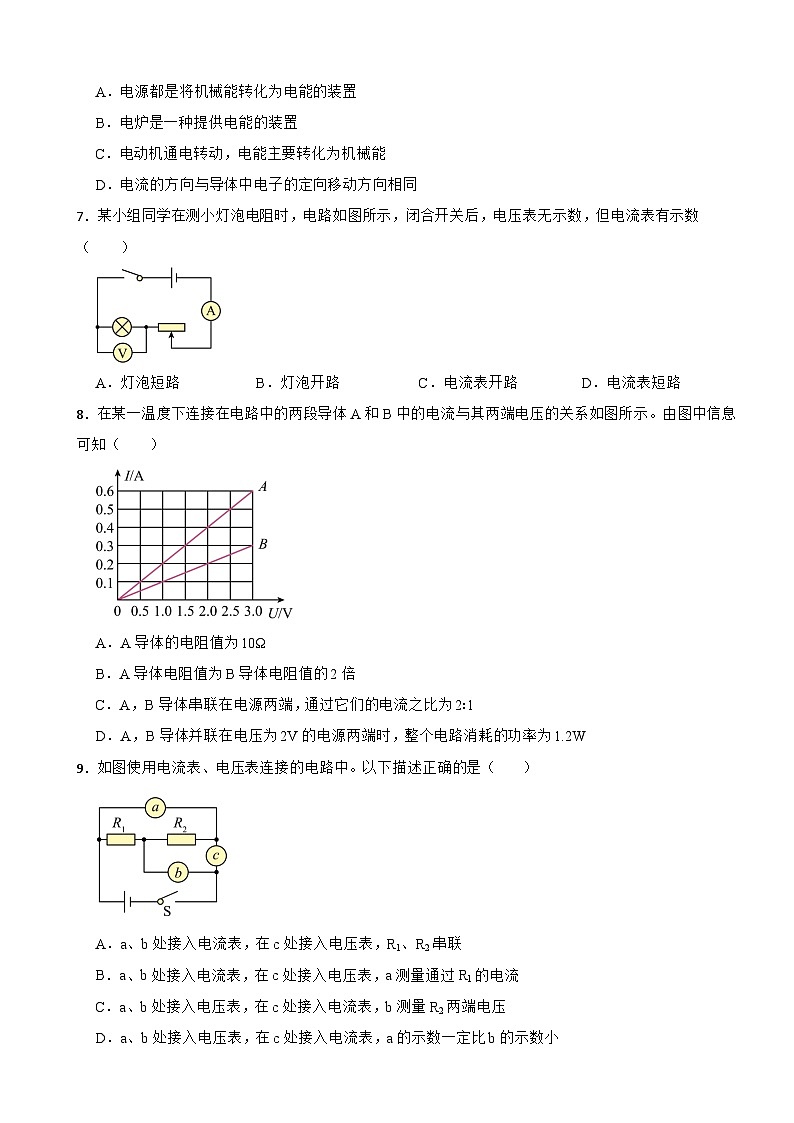

7．某小组同学在测小灯泡电阻时，电路如图所示，闭合开关后，电压表无示数，但电流表有示数（　　）

A．灯泡短路 B．灯泡开路 C．电流表开路 D．电流表短路
8．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（　　）

A．A导体的电阻值为10Ω
B．A导体电阻值为B导体电阻值的2倍
C．A，B导体串联在电源两端，通过它们的电流之比为2∶1
D．A，B导体并联在电压为2V的电源两端时，整个电路消耗的功率为1.2W
9．如图使用电流表、电压表连接的电路中。以下描述正确的是（　　）

A．a、b处接入电流表，在c处接入电压表，R1、R2串联
B．a、b处接入电流表，在c处接入电压表，a测量通过R1的电流
C．a、b处接入电压表，在c处接入电流表，b测量R2两端电压
D．a、b处接入电压表，在c处接入电流表，a的示数一定比b的示数小

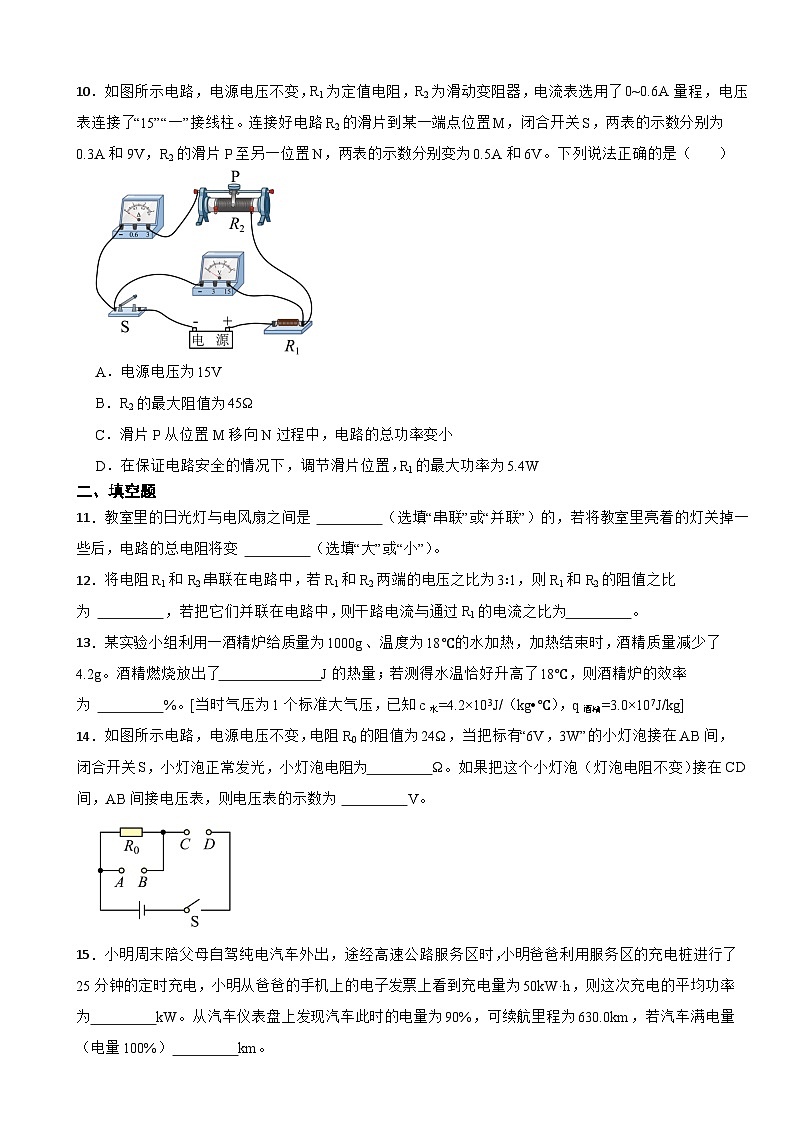

10．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，电流表选用了0~0.6A量程，电压表连接了“15”“一”接线柱。连接好电路R2的滑片到某一端点位置M，闭合开关S，两表的示数分别为0.3A和9V，R2的滑片P至另一位置N，两表的示数分别变为0.5A和6V。下列说法正确的是（　　）

A．电源电压为15V
B．R2的最大阻值为45Ω
C．滑片P从位置M移向N过程中，电路的总功率变小
D．在保证电路安全的情况下，调节滑片位置，R1的最大功率为5.4W
二、填空题
11．教室里的日光灯与电风扇之间是 　 　（选填“串联”或“并联”）的，若将教室里亮着的灯关掉一些后，电路的总电阻将变 　 　（选填“大”或“小”）。
12．将电阻R1和R2串联在电路中，若R1和R2两端的电压之比为3∶1，则R1和R2的阻值之比为 　 　，若把它们并联在电路中，则干路电流与通过R1的电流之比为　 　。
13．某实验小组利用一酒精炉给质量为1000g、温度为18℃的水加热，加热结束时，酒精质量减少了4.2g。酒精燃烧放出了　 　J的热量；若测得水温恰好升高了18℃，则酒精炉的效率为 　 　%。[当时气压为1个标准大气压，已知c水=4.2×103J/（kg•℃），q酒精=3.0×107J/kg]
14．如图所示电路，电源电压不变，电阻R0的阻值为24Ω，当把标有“6V，3W”的小灯泡接在AB间，闭合开关S，小灯泡正常发光，小灯泡电阻为　 　Ω。如果把这个小灯泡（灯泡电阻不变）接在CD间，AB间接电压表，则电压表的示数为 　 　V。

15．小明周末陪父母自驾纯电汽车外出，途经高速公路服务区时，小明爸爸利用服务区的充电桩进行了25分钟的定时充电，小明从爸爸的手机上的电子发票上看到充电量为50kW·h，则这次充电的平均功率为　 　kW。从汽车仪表盘上发现汽车此时的电量为90%，可续航里程为630.0km，若汽车满电量（电量100%）　 　km。
16．科技创新小组的同学们在实验室中组装了如图甲所示电路，假设滑动变阻器阻值随长度均匀变化，闭合开关，滑片向左移动的过程中，电流表A的示数将 　 　（选填“变大”“变小”或“不变”）。实际测量滑片到最右端的距离x，同时观察电压表示数U、电流表示数I，记录数据并绘制图像。图乙是U与x关系的部分图像，则变阻器电阻线圈总长度为 　 　cm。

三、实验题
17．在探究不同物质吸热能力强弱实验中，实验小组的同学用两个相同的装置做了如图甲所示的实验。

（1）实验中，同学们应该选用 　 　（选填“相同”或“不同”）的酒精灯加热；在两个相同的烧杯中应加入初温相同、　 　（选填“质量”或“体积”）相同的水和煤油；
（2）温度计的玻璃泡 　 　（选填“能”或“不能”）触碰容器底；
（3）水和煤油吸热的多少可以通过 　 　（选填“温度计示数”或“加热时间”）来反映；
（4）为了便于分析实验数据所反映的规律，作出了如图乙所示的“温度﹣时间”图象，由此分析可知　 　 的吸热能力强（选填“水”或“煤油”）；
（5）结束实验后，熄灭的酒精灯温度会降低，内能 　 　（选填“变大”“变小”或“不变”）。
18．在进行“伏安法测定小灯泡电功率”的实验中。实验室提供了以下器材：电流表、电压表和开关各1个、2节新干电池、导线若干、标有“2.5V”字样的待测小灯泡、滑动变阻器3个，规格分别为“5Ω，0.5A”、“15Ω，1A”。

实验次数
电压U/V
电流I/A
1
1.2
0.12
2
　
0.24
3
2.8
0.25
（1）该实验原理是 　 　；
（2）请用笔画线代替导线将图甲所示实物电路连接完整，要求滑动变阻器的滑片向右滑动时灯泡变亮；
（3）电路正确连接后，闭合开关，发现灯不亮，电压表示数如图乙所示，则可能的电路故障是 　 　（选填“小灯泡”或“滑动变阻器”）开路造成的；
（4）重新调整并排除故障后，测量了三组数据：首先读出开关刚闭合时的数据，其中电流表示数为0.12A，读出此时的电流为0.24A；最后他再次移动滑片，分析数据可知，灯丝的电阻在发生变化　 　的影响；
（5）实验中，当电压表示数为 　 　时，小灯泡正常发光，则该小灯泡的额定功率是　 　W；
（6）本实验选用的滑动变阻器规格为 　 　。
19．利用如图所示的电路图进行“探究电流跟电阻关系”实验，选用的电源电压为4.5V，滑动变阻器上标有“30Ω，定值电阻有10Ω、20Ω、30Ω，电流表、电压表的量程可根据实际需求选择。

（1）在连接电路时，开关应处于 　 　（选填“断开”或“闭合”）状态；
（2）闭合开关前应将滑动变阻器的滑片调至图中最 　 　（选填“左端”或“右端”），该探究过程中滑动变阻器的作用是保护电路和 　 　。读取数据时观察到电压表指针在零刻度线左侧，这是由于　 　造成的；
（3）若闭合开关S时，发现电流表、电压表指针均不动。假设电路只有一处故障，出现这一现象的原因可能是 ___________（选填字母）；
A．定值电阻短路 B．定值电阻断路
C．滑动变阻器断路 D．滑动变阻器短路
（4）排除故障后，将10Ω的定值电阻接入电路中，调节滑动变阻器使电压表示数U0为2V时记录下电流表的示数。若不改变滑片位置，将10Ω的定值电阻更换为20Ω，闭合开关　 　（选填“大于”“等于”或“小于”）2V，为完成实验，接下来应将滑动变阻器阻值调　 　（选填“大”或“小”）；
（5）继续实验，发现当定值电阻为30Ω时，无论怎样调节滑动变阻器都无法完成实验。为了让30Ω的电阻也能完成实验___________（选填字母）。
A．在电路中多串联一个10Ω的电阻，其余操作不变
B．控制U0为2V不变，改变电源电压U，U可调节范围是2V～4V之内
C．电源电压U不变，调整实验控制的U0，U0可取值范围是2.5V～4.5V之内
D．实验中，先将30Ω阻值的定值电阻接入电路以确定恰当的U0大小，然后换其它定值电阻进行实验
四、计算题
20．如图所示，电源电压恒定，R1的电阻为10Ω，当闭合开关S和S1时，电流表的示数为0.5A；再断开开关S1时，电流表示数为0.3A，求：

（1）电源电压；
（2）R2的电阻。
21．如图所示电路，电源电压恒为9V，R1为阻值9Ω的定值电阻，滑动变阻器R2的规格为“50Ω，1A”，小灯泡上标有“6V，3W（忽略灯丝电阻变化）。求：

（1）小灯泡正常发光时的电阻；
（2）当S1闭合，S2、S3断开时，通电5min，R1消耗的电能；
（3）当S2闭合，S1、S3断开时，从左向右调节滑动变阻器滑片，在电路安全的情况下滑动变阻器的阻值调节范围。
22．小明家中有一个标有“220V，2200W”的即热式水龙头，其电热丝电阻为R0，他发现冬天使用时水温较低，春秋两季水温较高，于是他增加两个相同的发热电阻R改装了电路，开关S1可以同时与a、b相连，或只与c相连。求：

（1）改装前，即热式水龙头正常工作时通过电热丝的电流；
（2）改装前，若水龙头正常工作时所消耗电能的全部用来给水加热，电热丝每分钟能提供的热量；
（3）改装后，若水龙头正常工作时高温挡的功率为2750W，求正常工作时低温挡的功率。

答案解析部分
1．【答案】A
【知识点】温度及温度计的使用与读数；电流的大小；电压和电压的单位换算；电功率
【解析】【解答】A．实验室常用的小灯泡，发光时的电流约为0.2A，A符合题意；
B．一节新干电池的电压是1.5V，B不符合题意；
C．家用冰箱的功率约为200W，C不符合题意；
D．人的正常体温大约是37℃，洗澡水的温度比人体温度略高，冬天洗澡水的温度约为40℃，D不符合题意。
故答案为：A。

【分析】根据用电器的电流、电压、电功率，根据生活中常见的温度，结合数据解答。
2．【答案】B
【知识点】熔化与熔化吸热特点
【解析】【解答】A．甲图中用久了的灯泡灯丝变细，这是灯丝由固态直接升华为气态，A不符合题意；
B．乙图中燃烧的蜡烛逐渐变短，这是蜡烛由固态熔化为液态，是熔化，B符合题意；
C．丙图中冬天房屋玻璃窗表面出现冰花，这是空气中的水蒸气遇到冷的玻璃凝华形成的，C不符合题意；
D．丁图中寒冷的冬天河水结冰，这是河中的水凝固为固态冰，D不符合题意。
故答案为：B。

【分析】固体变为液体，是熔化现象；固体变为气体是升华现象；气体直接变为固体，是凝华现象。
3．【答案】B
【知识点】比热容
【解析】【解答】A．比热容是物质的一种特性，物体吸收热量的多少与比热容、质量、升高的温度有关，由于不清楚质量的大小、升高的温度，无法判断比热容的大小，A不符合题意；
B．用水给汽车散热，主要是利用了水的比热容较大的特性，在吸收相同温度时，水温度升高的较小，B符合题意；
C．水的比热容最大，水的温度变化小；而砂石的比热容小，砂石的温度变化大，C不符合题意；
D．比热容是物质的特性，如冰化成水，比热容也会改变，D不符合题意。
故答案为：B。

【分析】比热容是物体的特性，和吸收热量多少无关；水的比热容较大，便于对物体降温。
4．【答案】D
【知识点】温度、热量与内能的关系；做功改变物体内能；热传递改变物体内能
【解析】【解答】A．做功和热传递都可以使物体的内能发生改变，A正确，不符合题意；
B．物体内能增加，可能外界对物体做功，可能是从外界吸收了热量，B正确，不符合题意；
C．海波是晶体，熔化过程中，不断吸收热量，内能增大，温度不变，C正确，不符合题意；
D．水在凝固成冰的过程中放出热量，内能减小，D错误，符合题意。
故答案为：D。

【分析】做功和热传递都可以改变内能；固体熔化时，吸收热量，内能增大；液体凝固时放热，内能减少。
5．【答案】C
【知识点】家庭电路的连接；测电笔的使用；安全用电原则
【解析】【解答】A．照明电路中，照明电路中开关应接在火线上，这样开关断开后，可以避免触电事故的发生，A不符合题意；
B．为了防止金属外壳漏电，家用电器的金属外壳应接地，B不符合题意；
C．电线着火时，为了防止发生触电现象，应先切断电源再救火，C符合题意；
D．使用试电笔辨别火线和零线时，笔尖接触电线，手要接触金属笔尾，构成闭合回路，D不符合题意。
故答案为：C。

【分析】家庭电路中开关接在火线上；有金属外壳的用电器，金属外要接地；发生触电事故时，先断开电源。
6．【答案】C
【知识点】能量的转化或转移；电流的方向；电源及其能量转化
【解析】【解答】A．电源是把其它形式的能转化为电能的装置，A不符合题意；
B．电炉是一种消耗电能的装置，B不符合题意；
C．电工作原理是通电导体在磁场中受力的作用，电动机通电转动，主要将电能转化为机械能，C符合题意；
D．在物理学中，电流的方向与导体中电子的定向移动方向相反，D不符合题意。
故答案为：C。

【分析】电源把其它形式的能转化为电能；电炉消耗电能；电动机将电能转化为机械能；电流的方向与电子的定向移动方向相反。
7．【答案】A
【知识点】电路故障的判断
【解析】【解答】观察该电路图，闭合开关后，根据电流的流法，可知，这是一个串联电路，电压表测小灯泡的电压，由题意可知，电流表有示数，则电路不存在断路，那应该是短路，电压表无示数，那应该是电压表并联两端的小灯泡短路，不会是电流表短路，因为如果是电流表短路，有电流流过小灯泡，电压表还是有示数；A符合题意，B、C、D不符合题意。
故答案为：A。

【分析】在串联电路中，电压表无示数，电流表有示数，电压表测量的位置短路。
8．【答案】D
【知识点】串联电路的电流规律；欧姆定律及其应用；电功率的计算
【解析】【解答】A．读图可知，当A两端电压为1.0V时，通过它的电流为0.2A，它的电阻为 R=UI=1.0V0.2A=5Ω
A不符合题意；
B．读图可以知道，当B两端电压为3.0V时，通过它的电流为0.3A，则B的电阻为 RB=UBIB=3.0V0.3A=10Ω
即 RARB=5Ω10Ω=0.5
B不正确，不符合题意；
C．当A与B串联时，通过它们的电流相等，电流之比为1：1，C不符合题意；
D．读图可以知道，当A与B并联在电压为2V的电源两端时，通过它们的电流分别为0.4A、0.2A，则电流的总功率为 P=UI=U(IA+IB)=2.0V×(0.4A+0.2A)=1.2W
D符合题意。
故答案为：D。

【分析】利用电压和电流的比值，计算电阻；在串联电路中，电流处处相等；电压和电流的乘积计算电功率。
9．【答案】C
【知识点】电流表的连接；电压表的连接
【解析】【解答】AB．a、b处接入电流表，在c处接入电压表，闭合开关后，根据电流的流法可知，电流从电源正极流出，然后分为两支电流，一支电流流过R1，另一支电流流过a电流表，再流过R2，最后两支电流汇合，流过b电流表，可知道R1、R2并联，a测量通过R2的电流，A、B不符合题意；
CD．a、b处接入电压表，在c处接入电流表，闭合开关后，根据电流的流法可知，电流从电源正极流出，流过电阻R1和R2，再流过电流表c，回负极，R1、R2串联，电压表b并联在R2的两端，b测量R2两端电压，而电压表a测电源电压，则a的示数一定比b的示数大，C符合题意、D不符合题意。
故答案为：C。

【分析】电流表和所测量的位置串联连接，电压表和所测量的位置并联。
10．【答案】D
【知识点】串联电路的电压规律；欧姆定律及其应用；电功率的计算
【解析】【解答】由图可知，R1和R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流；
A．当滑动变阻器的滑片到某一端点位置M，电源电压为 U=0.3A×R1+9V
当滑片P移至另一位置N时，电源电压为 U=I'R1+U2'=0.5A×R1+6V
两式联立解得：R1=15Ω，U=13.5V，A不符合题意；
B．由题意可知，两表的示数分别为0.3A和9V，说明滑动变阻器的滑片P应该在阻值最大处，滑动变阻器的最大阻值为 R2=U2I=9V0.3A=30Ω
B不符合题意；
C．移动R2的滑片P至另一位置N，电流表的示数变大，此过程中电源电压不变，由P=UI可知电路中的总功率变大，C不符合题意；
D．由P =I2R可知，当电路中的电流最大时，R1的功率最大，因为电流表的量程为0~0.6A，电路中的最大电流为0.6A，R1的最大功率 P1最大=I最大2R1=（0.6A）2×15Ω=5.4W
D符合题意。
故答案为：D。

【分析】根据电流和电阻的乘积计算电压，串联电路中，总电压等于各部分电压之和；根据电流和电阻，可以计算电功率。
11．【答案】并联；大
【知识点】电阻的并联；电路的基本连接方式
【解析】【解答】教室里的日光灯与电风扇可以单独工作，互不影响，因此是并联的。
教室里工作的用电器越多，相当于横截面积越大，总电阻变小，而关闭一些用电器以后，总电阻变大。

【分析】家庭电路中，各用电器并联连接；并联电路中，电阻并联，总电阻减小。
12．【答案】3∶1；4∶1
【知识点】并联电路的电流规律；欧姆定律及其应用
【解析】【解答】两电阻R1和R2串联在电路中，串联电路中的电流相等，根据欧姆定律可知 I1=U1R1
I2=U2R2
串联电路中电流处处相等，因此 I1=I2
即 U1R1=U2R2
故 U1U2=R1R2=31
可得 R1=3R2
若将两电阻R1和R2并联在电路中，并联电路中各个支路两端的电压都等于电源电压，根据欧姆定律可知，通过两个电阻的电流分别为 I'1=U1R1=U3R2
I'2=U2R2=UR2
由并联电路的电流规律可知，干路电流 I'=I'1+I'2=U3R2+UR2=4U3R2
因此两电阻R1和R2并联在电路中，干路电流与通过R1的电流之比为 I'I'1=4U3R2U3R2=41

【分析】在串联电路中，分压 比等于电阻比；并联电路中，电流比等于电阻的反比，干路电流等于支路电流之和。
13．【答案】1.26×105；60
【知识点】热量的计算；燃料的热值
【解析】【解答】酒精完全燃烧放出的热量为Q放=m酒精q酒精=4.2g×3.0×107J/kg=4.2×103kg×3.0×107J/kg=1.26×105J
水吸收的热量为Q吸=c水m水（t﹣t0）=4.2×103J/（kg•℃）×1000g×18℃=4.2×103J/（kg•℃）×1000×103kg×18℃=7.56×104J
酒精灯的效率为 η=Q吸Q放×100%=7.56×104J1.26×105J×100%=60%

【分析】根据燃料的质量和热值的乘积，计算热量；根据物体的比热容、质量和温度差的乘积，计算热量；利用吸收的热量和总热的比值， 计算热效率。
14．【答案】12；4
【知识点】串联电路的电压规律；电功率的计算
【解析】【解答】灯泡接在AB ，电路为并联电路，小灯泡两端的电压为6V；由 P=U2R 得，小灯泡的电阻为 RL=UL2PL=(6V)23W=12Ω
如果把这个小灯泡（灯泡电阻不变）接在CD间，AB间接电压表，灯泡L与定值电阻R0串联，电压表测量定值电阻R0电压，在串联电路中，电流相等，即电压之比等于电阻之比 U0：UL=R0：RL=24Ω：12Ω=2：1
且 U0+UL=6V
解得 UR=4V

【分析】根据电压和电功率，可以计算用电器的电阻；在串联电路中，分压比等于电阻比值。
15．【答案】120；700
【知识点】电功率的计算
【解析】【解答】这次充电的平均功率为 P=Wt=50kW⋅h2560h=120kW
电量每1%可续航里程 630.0km90=7km
若汽车满电量（电量100%）可续航里程 s=7km×100=700km

【分析】根据用电器消耗的电能和时间的比值，计算电功率。
16．【答案】变大；8
【知识点】电阻的串联；欧姆定律及其应用
【解析】【解答】由图甲可知滑动变阻器与R0串联，电压表测量滑动变阻器两端的电压；电路元件正常的情况，滑动变阻器滑片向左移动的过程中，变阻器接入电路的电阻变小，电源电压不变，电路中的电流变大。
由图乙可知，让滑片P从最右端开始向左滑动4cm以内时，电压表示数为6V不变，电压表测量电源电压，即电流表示数为0且不变；说明前4cm时，滑动变阻器处于断路状态，由图乙可知，当 x≤4cm
时，则电源电压为 U=6V
由图乙和图丙可知，当 x=4cm
时根据欧姆定律可知滑动变阻器接入电路中的电阻为 R1=U1I1=4V0.5A=8Ω
同理可知，当 x=7cm
时 U2=2.0V
电流表示数 I2=1A
则滑动变阻器接入电路中的电阻 R2=U2I2=2.0V1A=2Ω
滑动变阻器滑动3cm电阻的改变量是 ΔR=R1﹣R2=8Ω﹣2Ω=6Ω
所以从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化是 ΔR3cm=6Ω3cm=2Ω/cm
滑动变阻器电阻丝没有断路时的总电阻 R总=R1+4cm×2Ω/cm=8Ω+8Ω=16Ω
则电阻丝的总长为 L=R总2Ω/cm=16Ω2Ω/cm=8cm
故 x=8cm

【分析】在串联电路中，电阻减小，电流变大；根据电压和电流的比值， 计算电阻；结合串联电路电阻规律计算部分电阻；根据电阻和导体的电阻率，判断导体长度。
17．【答案】（1）相同；质量
（2）不能
（3）加热时间
（4）水
（5）变小
【知识点】比较不同物质吸热的情况实验
【解析】【解答】（1）本实验中，热量是通过“液体在相同的热源、相同的加热条件下，在相同的时间内吸收的热量是相等的”来比较的，故需使两个酒精灯相同。
因为物质吸收热量的多少与质量、升高的温度、物质种类有关，在探究不同物质的吸热能力时，需要控制两种物质的质量相等。
（2）温度计测量液体的温度，它的玻璃泡需要充分与液体接触，不能与容器接触，否则测量结果不准确。
（3）相同的热源、相同的加热条件，在相同的时间内被加热物质吸收的热量相同，热量的多少与加热时间成正比。故本实验中，热量的多少是通过加热时间来比较的。
（4）读图象可以知道，初温相同的水和煤油加热至相同的温度，水需要的加热时间长，即水吸收热量多。故水的吸热能力强。
（5）同一物体，温度降低时，内能减小，熄灭的酒精灯温度会降低，内能减小。
【分析】（1）探究不同物质的吸热能力时，选择相同的加热器对质量相同的不同物质进行加热；
（2）使用温度计时，液泡不能碰到容器底；
（3）通过加热时间，可以表示吸收热量的多少；
（4）水的吸热能力较大；
（5）质量一定时，温度降低，内能减小。
18．【答案】（1）P=UI
（2）
（3）小灯泡
（4）温度
（5）2.5；0.6
（6）“15Ω 1A”
【知识点】串联电路的电压规律；欧姆定律及其应用；电功率的计算
【解析】【解答】（1）根据题意知道，该实验原理是P=UI
（2）因滑动变阻器的滑片向右滑动时灯泡变亮，即电流变大电阻变小，所以，应是接滑动变阻器右下方的接线柱；根据表格数据知电流表选用小的量程与小灯泡串联

（3）灯泡不亮，可能是灯泡断路或短路，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的开路，即小灯泡开路。
（4）由 R=UI 知道，小灯泡的电阻分别是10Ω、11.2Ω，小灯泡两端的电压越大，由P=UI知道，小灯泡的实际功率越大，灯丝的温度越高，即导体的电阻会受温度的影响。
（5）要使小灯泡正常发光，应该让小灯泡两端的电压等于额定电压2.5V，由表格数据知道，小灯泡正常发光时的电流为0.24A，则小灯泡的额定功率为PL=ULIL=2.5V×0.24A=0.6W
（6）开关刚闭合时，小灯泡两端的电压为1.2V，由串联电路的电压规律知道，滑动变阻器两端的电压为U滑=U﹣UL=3V﹣1.2V=1.8V
此时电路中的电流为0.12A，滑动变阻器接入电路的电阻为 R滑=U滑I=1.8V0.12A=15Ω
滑动变阻器的规格是“15Ω 1A”。
【分析】（1）测量电功率的原理是P=UI；
（2）测量灯泡电功率时，滑动变阻器一上一下串联连接，滑片远离下面的接线柱，电阻变大；
（3）在串联电路中，电压表测量部分分压时，接近电源电压，电压表测量的位置断路；
（4）灯丝电阻受温度影响；
（5）当用电器的分压为额定电压时，用电器正常工作；根据电压和电流的乘积，计算电功率；
（6）根据滑动变阻器的分压和对应电流的比值，计算电阻。
19．【答案】（1）断开
（2）左端；保持电阻两端的电压不变；电压表的正负接线柱接反
（3）C
（4）大于；大
（5）A；B；D
【知识点】探究电流与电压、电阻的关系实验
【解析】【解答】（1）连接电路时，为保护电路，开关应该断开。
（2）连接电路时，为保护电路，滑动变阻器接入电路的阻值应该保持最大，故应该将滑片调至最左端；因本实验是为了“探究电流跟电阻关系”，实验过程中应保持电阻两端的电压不变，故滑动变阻器的另一个作用是保持电阻两端的电压不变；如果实验时观察到电压表指针在零刻度线左侧，说明电压表的正负接线柱接反。
（3） A．定值电阻短路，此时电流表有示数，A不符合题意；
B．若定值电阻断路，此时电压表有示数，B不符合题意；
C．滑动变阻器断路，整个电路处于开路状态，电流表和电压表都无示数，C符合题意；
D．滑动变阻器短路，此时电流表和电压表都有示数，D不符合题意。
故答案为：C。
（4）根据串联分压原理可知，将10Ω的定值电阻更换为20Ω，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，由分压原理；由题意知，定值电阻两端的电压应该控制为 UV=2V
如果此时滑片未动的情况下，定值电阻分得的电压将会大于原来的2V；为了使增大阻值的定值电阻两端电压保持依然为2V，此时应该增大滑动变阻器的阻值来分担电压。
（5）A.30Ω的电阻接入电路时，根据串联电路的分压原理可得 2V30Ω=4.5-2VR滑
R滑=37.5Ω
实际的滑动变阻器的电阻为30Ω，所以可以串联一个10Ω的电阻来完成实验，A符合题意；
B．由于定值电阻的阻值较大，换用30Ω的电阻时，定值电阻两端的电压会大于2V；试验中为了控制定值电阻两端的电压为2V，故电源电压最小为2V，滑动变阻器两端的电压最大为 U滑=2V30Ω×R滑最大=2V30Ω×30Ω=2V
则电源的最大电压为 U=2V+2V=4V B符合题意；
C．滑动变阻器阻值调至最大时，则最小电压为 Umin=UR滑+R×R=4.530Ω+30Ω×30Ω=2.25V
电源电压为8.5V，即U0的取值范围为2.25V～4.5V，C不符合题意；
D．实验中，根据分压原理，滑动变阻器接入电路的电阻最大，可以将30Ω阻值的定值电阻接入电路确定恰当的U0大小，然后换其它定值电阻进行实验，D符合题意。
故答案为：ABD。
【分析】（1）连接电路时，开关断开；
（2）闭合开关前，滑片在电阻最大处；在探究电路和电阻关系时，滑动变阻器可以保持电压一定；电压表的正负接线柱接反后，指针反转；
（3）在串联电路中，电流表、电压表无示数，电压表测量外的位置断路；
（4）探究电流和电阻规律时，电压表处的电阻变大，分压变大；若保持电压一定，滑动变阻器的电阻变大；
（5）电压表处的电阻变大时，若滑动变阻器的电阻较小，需要在电路中串联电阻，或将电压表的数值减小，或减小电源电压。
20．【答案】（1）解：闭合开关S，S1时，两电阻并联；再断开S1时，电路为R1的简单电路，电流表测通过R1的电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，电流表的示数即为R1的电流为 I1=0.3A
因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流为 I2=I﹣I1=0.5A﹣0.3A=0.2A
因并联电路中各支路两端的电压相等，所以，由 I=UR ，电源的电压为 U=I1R1=0.3A×10Ω=3V
答：电源电压为3V；
（2）解：R2的阻值为 R2=UI2=3V0.2A=15Ω
答：R2的阻值为15Ω。
【知识点】并联电路的电流规律；欧姆定律及其应用
【解析】【分析】（1）根据并联电路电流规律，计算支路电流；根据电流和电阻的乘积计算电压；
（2）根据电压和电流的比值，计算电阻。
21．【答案】（1）解：由 P=U2R 可知，小灯泡正常发光时的电阻 RL=UL2PL=(6V)23W=12Ω
答：小灯泡正常发光时的电阻12Ω
（2）解：当S1闭合，S2、S3断开时，电路为只有R1的简单电路，通电5min，R1消耗的电能 W=UIt=U2R1t=(9V)29Ω×5×60s=2700J
答：R1消耗的电能2700J；
（3）解：当S2闭合，S1、S3断开时，灯泡和滑动变阻器串联接入电路，电流表测通过电路的电流，小灯泡正常发光时，电路中电流最大，此时滑动变阻器接入电路的电阻最小，由 P＝UI 知，灯泡正常发光的电流 IL＝PLUL=3W6V=0.5A
滑动变阻器的电压 U'=U﹣UL=9V﹣6V=3V
由欧姆定律得，滑动变阻器的最小电阻 Rmin=U'IL＝3V0.5A=6Ω
当滑动变阻器接入电路电阻越大时，电流越小，滑动变阻器的阻值调节范围50~6Ω。
答：滑动变阻器的阻值调节范围50~6Ω。
【知识点】欧姆定律及其应用；电功的计算；电功率的计算
【解析】【分析】（1）根据电压和电功率，可以计算用电器电阻大小；
（2）根据电压、电流和时间的乘积，计算消耗的电能；
（3）根据电功率和电压的比值， 计算电流；利用串联电路分压规律，计算分压，根据电压和电流的比值， 计算电阻。
22．【答案】（1）解：由P=UI可知，改装前即热式水龙头正常工作时通过电热丝的电流为 I=PU=2200W220V=10A
答：改装前，即热式水龙头正常工作时通过电热丝的电流为10A；
（2）解：由 P=Wt 可知，电热丝每分钟消耗的电能为 W=Pt=2200W×1×60s=1.32×105J
由于水龙头正常工作时所消耗电能的全部用来给水加热，所以电热丝每分钟能提供的热量为1.32×105J。
答：改装前，若水龙头正常工作时所消耗电能的全部用来给水加热1.32×105J；
（3）解：根据串并联电路的特点可知，当S2闭合，S1接a、b时R与R0并联，此时电路中的总电阻最小，由 P=U2R 可知，水龙头处于高温挡，当S2闭合，S1接c时，R与R0串联，电路中的总电阻最大，水龙头处于低温挡；由 P=U2R 可知，R0的阻值 R0=U2P=(220V)22200W=22Ω 根据并联电路的特点可知，R的电功率为 PR=P高-P=2750W-2200W=550W
由 P=U2R 可知 R=U2PR=(220V)2550W=88Ω
根据串联电路的特点可知，当R与R0串联时，电路中的总电阻为 R总=R+R0=88Ω+22Ω=110Ω
则低温挡的功率为 P低=U2R总=(220V)2110Ω=440W
答：正常工作时低温挡的功率440W。
【知识点】电阻的串联；欧姆定律及其应用；电功的计算；电功率的计算
【解析】【分析】（1）根据电功率和电压的比值，计算电流；
（2）根据电功率和时间的乘积，计算消耗的电能；
（3）根据电压和电功率，可以计算用电器电阻大小；根据串联电路电阻规律，计算总电阻，利用电压和电阻， 计算电功率。
