第86讲 电磁感应的应用实例

1．（2017•北京）图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈。实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同。下列说法正确的是（　　）

A．图1中，A1与L1的电阻值相同

B．图1中，闭合S1，电路稳定后，A1中电流大于L1中电流

C．图2中，变阻器R与L2的电阻值相同

D．图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等

【解答】解：A、图1中，断开S1的瞬间，A1灯闪亮，是因为电路稳定时，A1的电流小于L的电流，则可知L的电阻小于A1的电阻，故A错误；

B、图1中，闭合S1，电路稳定后，断开开关S1瞬间，灯A1突然闪亮，说明灯泡中的电流小于线圈中的电流，故B错误；

C、图2中，因为要观察两只灯泡发光的亮度变化，两个支路的总电阻相同，因两个灯泡电阻相同，所以变阻器R与L2的电阻值相同，故C正确；

D、图2中，闭合S2瞬间，L2对电流有阻碍作用，所以L2中电流与变阻器R中电流不相等，故D错误。

故选：C。

一.知识回顾

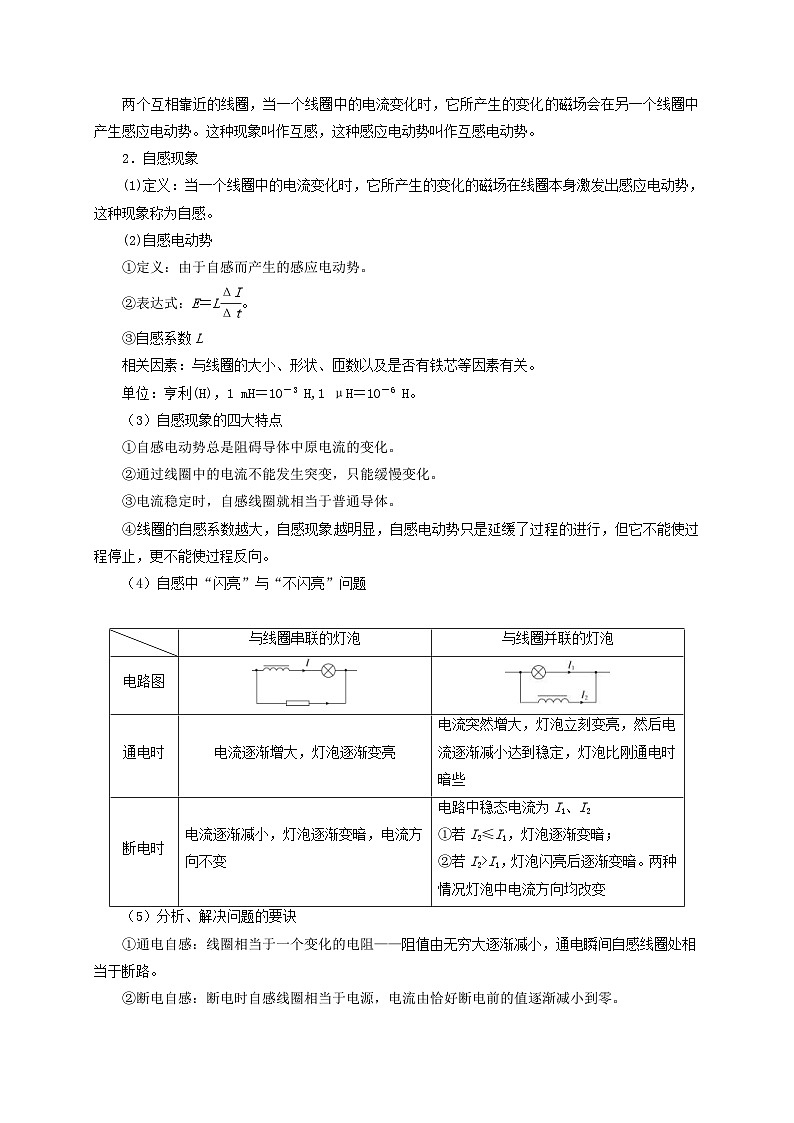

1．互感现象

两个互相靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。这种现象叫作互感，这种感应电动势叫作互感电动势。

2．自感现象

(1)定义：当一个线圈中的电流变化时，它所产生的变化的磁场在线圈本身激发出感应电动势，这种现象称为自感。

(2)自感电动势

①定义：由于自感而产生的感应电动势。

②表达式：E＝L。

③自感系数L

相关因素：与线圈的大小、形状、匝数以及是否有铁芯等因素有关。

单位：亨利(H)，1 mH＝10－3 H,1 μH＝10－6 H。

（3）自感现象的四大特点

①自感电动势总是阻碍导体中原电流的变化。

②通过线圈中的电流不能发生突变，只能缓慢变化。

③电流稳定时，自感线圈就相当于普通导体。

④线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向。

（4）自感中“闪亮”与“不闪亮”问题

（5）分析、解决问题的要诀

①通电自感：线圈相当于一个变化的电阻——阻值由无穷大逐渐减小，通电瞬间自感线圈处相当于断路。

②断电自感：断电时自感线圈相当于电源，电流由恰好断电前的值逐渐减小到零。

③断电自感现象中电流方向是否改变的判断：与线圈在同一条支路的用电器中的电流方向不变；与线圈并联的用电器中的电流方向改变。

④电流稳定时，自感线圈就是导体，是否需要考虑其电阻，根据题意而定。

3．涡流：如果穿过导体的磁通量发生变化，由于电磁感应，导体内会产生感应电流，这种电流像水中的漩涡，所以叫作涡电流，简称涡流。

4.电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动，这种现象称为电磁阻尼。

5.电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流，它使导体受到安培力的作用，安培力使导体运动起来，这种作用常常称为电磁驱动。

交流感应电动机就是利用电磁驱动的原理工作的。

电磁阻尼和电磁驱动的原理体现了楞次定律的推广应用。　 　

二.例题精析

题型一：自感现象原理及应用

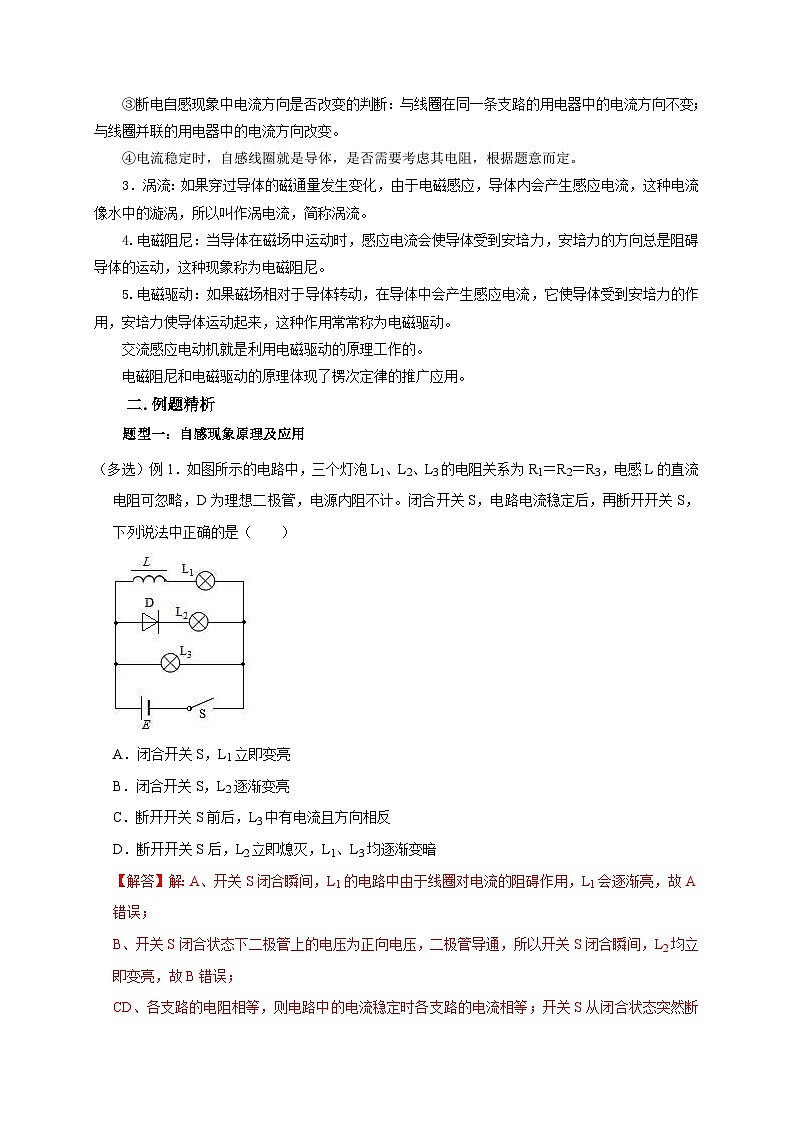

（多选）例1．如图所示的电路中，三个灯泡L1、L2、L3的电阻关系为R1＝R2＝R3，电感L的直流电阻可忽略，D为理想二极管，电源内阻不计。闭合开关S，电路电流稳定后，再断开开关S，下列说法中正确的是（　　）

A．闭合开关S，L1立即变亮

B．闭合开关S，L2逐渐变亮

C．断开开关S前后，L3中有电流且方向相反

D．断开开关S后，L2立即熄灭，L1、L3均逐渐变暗

【解答】解：A、开关S闭合瞬间，L1的电路中由于线圈对电流的阻碍作用，L1会逐渐亮，故A错误；

B、开关S闭合状态下二极管上的电压为正向电压，二极管导通，所以开关S闭合瞬间，L2均立即变亮，故B错误；

CD、各支路的电阻相等，则电路中的电流稳定时各支路的电流相等；开关S从闭合状态突然断开时，L2、L3中原来的电流都消失；线圈L产生自感电动势要维持原来的电流，所以自感电动势方向向右，此时L2的电路中的二极管两端的电压为反向电压，电流不能从右向左通过二极管，所以L2立即熄灭；此时线圈L与灯L1、L3组成自感回路，L1中电流的方向不变，L3中电流的方向与开始时相反，L1、L3均逐渐变暗，故CD正确。

故选：CD。

题型二：电磁阻尼

例2．扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌，为了隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加恒定磁场来快速衰减其微小振动，如图所示。出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是（　　）

A． B．

C． D．

【解答】解：装置的原理是利用电磁阻尼。当薄板进出磁场时产生感应电流，薄板受安培力，安培力总是阻碍导体相对磁场的运动，从而使薄板尽快停下来。只有D项阻碍上下左右振动最有效。故ABC错误，D正确。

故选：D。

题型三：电磁驱动

例3．某种超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力．其推进原理可以简化为如图所示的模型：在水平面上相距b的两根平行直导轨间，有竖直方向等距离分布的方向相反的匀强磁场B1和B2，且B1＝B2＝B，每个磁场分布区间的长都是a，相间排列，所有这些磁场都以速度v向右匀速平动．这时跨在两导轨间的长为a宽为b的金属框MNQP（悬浮在导轨正上方）在磁场力作用下也将会向右运动．设金属框的总电阻为R，运动中所受到的阻力恒为f，

求（1）列车在运动过程中金属框产生的最大电流；

（2）列车能达到的最大速度；

（3）在（2）情况下每秒钟磁场提供的总能量．

【解答】解：（1）列车起动时金属框产生的电流最大，设为Im

（2）分析列车受力可得列车运动的加速度：．

当列车速度增大时，安培力F变小，加速度变小，当a＝0时，列车速度达到最大，有：F＝f

即

解得：

（3）由能的转化和守恒，磁场提供的能量一部分转化为电路中的电能进一步转变为回路的焦耳热，另一部分克服阻力f做功，单位时间内的焦耳热为：Q＝I2R×1

最大速度匀速运动时，磁场力等于阻力：f＝2BIb，

可得阻力做功的功率为：Pf＝f•vm

解得：E＝Q+Pf×1＝fv

答：（1）列车在运动过程中金属框产生的最大电流是；（2）列车能达到的最大速度是；（3）在（2）情况下每秒钟磁场提供的总能量是fv．

题型四：互感

例4．如图甲所示，A、B两绝缘金属环套在同一铁芯上，A环中电流iA随时间t的变化规律如图乙所示，下列说法正确的是（　　）

A．t1时刻，两环作用力最大

B．t2和t3时刻，两环相互吸引

C．t2时刻两环相互吸引，t3时刻两环相互排斥

D．t3和t4时刻，两环相互吸引

【解答】解：A、t1时刻，A中电流产生磁场，磁场的变化使B中产生电流，才使两线圈相互作用。所以，作用力最大的时刻，也就是A中电流变化最快的时刻。

在乙图中，“变化最快”也就是曲线的斜率最大。t1时刻斜率为0，这个瞬间磁场是不变化的，因此两线圈没有作用力，故A错误。

B、相互吸引还是相互排斥，就要看电流是增大还是减小了，t2时刻与t3时刻，均处于电流减小阶段，根据楞次定律，可知，两环的电流方向相同，则两环相互吸引，故B正确，C错误；

D、虽然t4时刻的电流为零，但是根据该点的斜率，电流是变化的，也就是磁通量变化率大于0，但两者没有磁场力作用，故D错误。

故选：B。

题型五：涡流

例5．如图所示，在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水。给线圈通入电流，一段时间后，一个容器中水温升高，则通入的电流与水温升高的是（　　）

A．恒定直流、小铁锅 B．恒定直流、玻璃杯

C．变化的电流、玻璃杯 D．变化的电流、小铁锅

【解答】解：由于容器中水温升高，则是电能转化成内能所致。因此只有变化的电流才能导致磁通量变化，且只有小铁锅处于变化的磁通量时，才能产生感应电动势，从而产生感应电流。导致电流发热。玻璃杯是绝缘体，不能产生感应电流。故只有D正确，ABC错误；

故选：D。

题型六：电子感应加速器

例6．现代科学研究中常用到高速电子，电子感应加速器就是利用感生电场加速电子的设备．电子感应加速器主要有上、下电磁铁磁极和环形真空室组成．当电磁铁绕组通以变化的电流时，产生变化的磁场，穿过真空盒所包围的区域内的磁通量也随时间变化，这时真空盒空间内就产生感应涡旋电场，电子将在涡旋电场作用下得到加速．如图所示（上图为侧视图、下图为真空室的俯视图），若电子被“约束”在半径为R的圆周上运动，当电磁铁绕组通有图中所示的电流时（　　）

A．若电子沿逆时针运动，保持电流的方向不变，当电流增大时，电子将加速

B．若电子沿顺时针运动，保持电流的方向不变，当电流增大时，电子将加速

C．若电子沿逆时针运动，保持电流的方向不变，当电流减小时，电子将加速

D．被加速时电子做圆周运动的周期不变

【解答】解：A、线圈中的电流增强，磁场就增大了，根据楞次定律，感生电场产生的磁场要阻碍它增大，所以感生电场为顺时针方向，即电流方向顺时针，所以电子运动逆时针方向电场力作用下加速运动，洛伦兹力约束下做圆周运动，故A正确，B错误；

C、线圈中的电流减小，磁场就减小了，根据楞次定律，感生电场产生的磁场要阻碍它减小，所以感生电场为逆时针方向，即电流方向逆时针，所以电子运动顺时针方向电场力作用下加速运动，洛伦兹力约束下做圆周运动，当磁场减小，根据楞次定律，可知涡旋电场的方向为逆时针方向，电子将沿逆时针方向减速运动。故C错误；

D、在电子被加速过程中，由于磁场的变化，导致运动的周期变化，故只有AB正确，CD均错误；

故选：A。

三.举一反三，巩固练习

1. 如图，将一空的铝质易拉罐倒扣于笔尖上，在“冂”型木框两侧各固定一个强铷磁铁，用电钻控制木框匀速转动，发现木框虽然不与易拉罐接触，但易拉罐也会随木框转动。则下列说法正确的是（　　）

A．木框的转速总比易拉罐的大

B．易拉罐与木框的转动方向相反

C．易拉罐与木框保持相同的转速同方向转动

D．两个磁铁必须异名磁极相对

【解答】解：ABC、根据电磁驱动原理，易拉罐与木框的转动方向相同，木框的转速总比易拉罐的大，故A正确，BC错误；

D、两个磁铁异名磁极或同名磁极相对均可，在磁极附近的易拉罐导体中都会产生涡流，在磁场受安培力使易拉罐跟着木框转动起来，故D错误。

故选：A。

2. 1824年，法国科学家阿拉果完成了著名的“阿拉果圆盘实验”。如图所示，实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，实验中发现，当圆盘在磁针的磁场中绕圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后。下列说法正确的是（　　）

A．圆盘中始终未发生电磁感应现象

B．该实验现象与真空冶炼炉的原理相同

C．由于小磁针的磁性较弱，分析本现象时可以忽略小磁针的磁场

D．探测地雷的探雷器的工作原理与本实验现象无关联

【解答】解：小磁针的磁场穿过铜圆盘，转动时磁通量发生改变，铜圆盘中产生涡流（旋涡似的感应电流，以中心的竖直轴为圆心旋转），

而涡流在磁场中受到安培力，小磁针受到安培力的反作用力随之一起转动起来，这种现象叫电磁驱动。

AC.小磁针的磁场使铜圆盘中发生了电磁感应现象，故AC错误；

BD.真空冶炼炉是利用高频电流使炉内产生涡流加热金属，探雷器是利用高频电流产生变化的磁场遇到金属时产生涡流而报警，与此原理相同，故BD正确。

故选：B。

3. 人类经过漫长的技术革命，在各领域取得巨大的进步，例如在炊具中发明出电磁炉，它具有升温快、效率高等优点。下列有关电磁炉加热原理说法正确的是（　　）

A．电磁炉通过在面板中产生涡流加热食物

B．电磁炉通过红外线的热效应加热食物

C．电磁炉通过电流流过电阻丝产生热量加热食物

D．电磁炉的加热锅具不能选用陶瓷材料

【解答】解：ABC.电磁炉利用电磁感应原理制成，主要是锅体中产生涡流利用电流的热效应而快速发热的，故ABC错误；

D.锅体只能用金属材料，且铁磁性导体材料才能产生最大的涡流，电热转换率最高，故不能使用选用陶瓷材料的锅具，故D正确。

故选：D。

4. 如图所示的电路中，A1和A2是两个完全相同的灯泡，线圈L自感系数足够大，电阻可以忽略不计。则下列说法不正确的是（　　）

A．合上开关S时，A2先亮，A1后亮，最后一样亮

B．断开开关S时，A1和A2都要过一会儿才熄灭

C．合上开关S稳定后，流过A1的电流方向与流过A2的电流方向都向左

D．断开开关S时，流过A1的电流方向与流过A2的电流方向都向左

【解答】解：AC、当电键S闭合时，灯A2立即发光。通过线圈L的电流增大，穿过线圈的磁通量增大，根据楞次定律线圈产生的感应电动势与原来电流方向相反，阻碍电流的增大，电路的电流只能逐渐增大，灯A1逐渐亮起来；所以灯A2比灯A1先亮。由于线圈直流电阻忽略不计，当电流逐渐稳定时，线圈不产生感应电动势，两灯电流相等，亮度相同，而且电流稳定后，流过A1的电流方向与流过A2的电流方向都向左，故AC正确；

BD、稳定后当电键S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，线圈L、灯A2与灯A1构成闭合回路放电，两灯都过一会儿熄灭，此时流过A1的电流方向仍然向右，而流过灯A2的电流方向向左；故B正确，D错误。

本题选择错误的，

故选：D。

5. 如图所示，电路中A、B是两个完全相同的灯泡，L是一个自感系数很大、电阻可忽略的自感线圈，C是电容很大的电容器。在S刚闭合时与闭合足够长时间之后，A、B两灯泡的发光情况是（　　）

A．S刚闭合时，A亮一下又逐渐变暗

B．S刚闭合时，B亮一下又逐渐变暗

C．S闭合足够长时间后，A和B一样亮

D．S闭合足够长时间后，A、B都熄灭

【解答】解：开关刚闭合时，由于线圈自感系数很大，对电流阻碍作用很强，相当于断路，B灯与电容并联后与A灯串联，所以两灯瞬间都亮，但由于线圈电阻可忽略，S闭合足够长时间后，线圈相当于导线，灯泡A被短路而熄灭，B灯中电流增大，所以A亮一下又逐渐变暗，灯泡B亮度增大，故A正确，BCD错误。

故选：A。

6. 如图所示，电磁感应式手机无线充电的原理与变压器类似，在充电基座上的送电线圈接入交流电时产生磁场，手机中的受电线圈感应出电流，实现为手机充电的目的。则在充电过程中（　　）

A．受电线圈中感应电流产生的磁场恒定不变

B．送电线圈中电流产生的磁场是变化的磁场

C．送电线圈和受电线圈不是通过电磁感应实现能量传递

D．由于手机和基座没有导线连接，所以不能传递能量

【解答】解：AB．由于送电线圈中通入正弦式交变电流，根据麦克斯韦理论可知送电线圈中电流产生的磁场呈周期性变化，周期性变化的磁场产生周期性变化的电场，所以受电线圈中感应电流仍是正弦交流电，产生的磁场也是周期性变化的，故A错误，B正确；

C．无线充电利用的是电磁感应原理，所以送电线圈和受电线圈通过互感现象实现能量传递的，故CD错误。

故选：B。

7. 随着科技的不断发展，无线充电已经进入人们的视线。小到手表、手机，大到电脑、电动汽车，都已经实现了无线充电从理论研发到实际应用的转化。如图所示，为某品牌的无线充电手机利用电磁感应方式充电的原理图。当充电基座上的发射线圈通入正弦式交变电流后，就会在邻近的接收线圈中感应出电流，最终实现为手机电池充电。在充电过程中（　　）

A．发射线圈中电流产生的磁场呈周期性变化

B．接收线圈部分的工作原理是“电流的磁效应”

C．接收线圈与发射线圈中交变电流的频率不一定相同

D．手机和基座无需导线连接，这样传递能量没有损失

【解答】解：AB．由题意可知，手机无线充电是利用电磁感应原理，应将充电底座接到交变电源上，给发射线圈通交变电流，从产生周期性变化的磁场，使得接收线圈的磁通量发生改变，产生感应电动势、感应电流，从而实现充电，故A正确，B错误；

C．接收线圈中产生交变电流的频率与发生线圈中交变电流的频率是相同，故C错误；

D．手机与基座无需导线连接就能实现充电，但磁场能有一部分以电磁波辐射的形式损失掉，因此这样传递能量是有能量损失的，故D错误。

故选：A。
