2020高考物理真题汇编

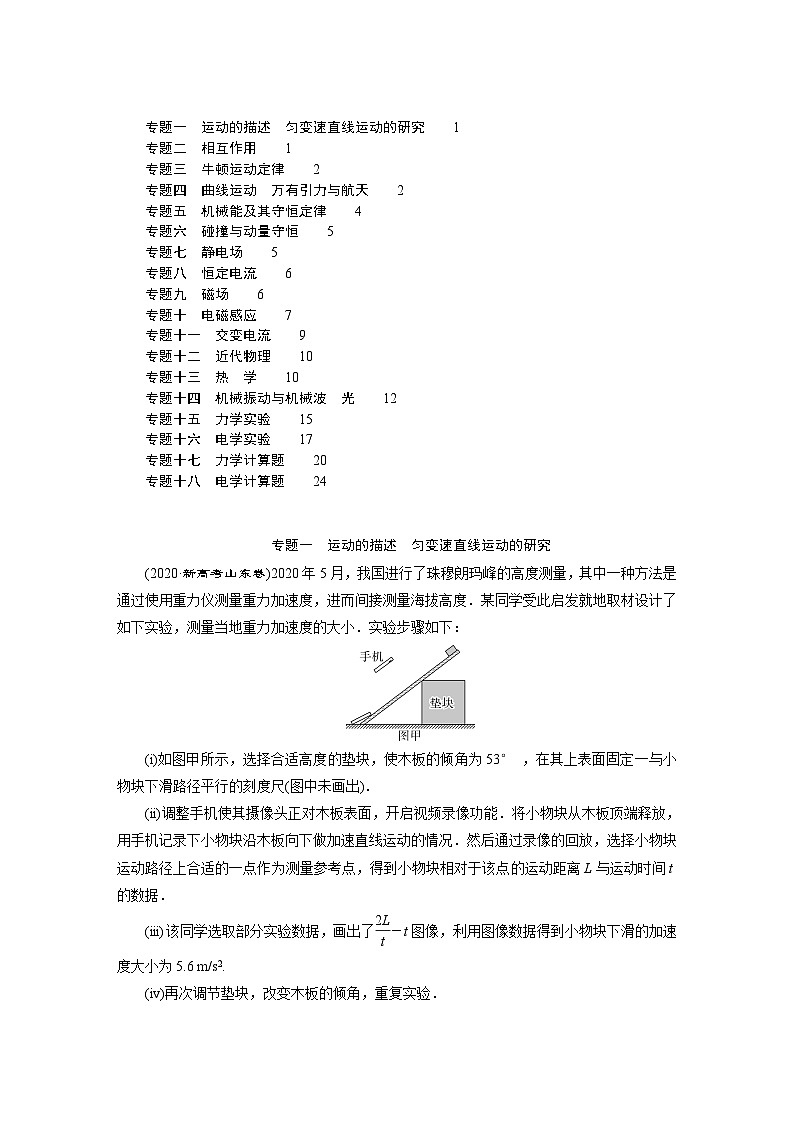

专题一　运动的描述　匀变速直线运动的研究　　1

专题二　相互作用　　1

专题三　牛顿运动定律　　2

专题四　曲线运动　万有引力与航天　　2

专题五　机械能及其守恒定律　　4

专题六　碰撞与动量守恒　　5

专题七　静电场　　5

专题八　恒定电流　　6

专题九　磁场　　6

专题十　电磁感应　　7

专题十一　交变电流　　9

专题十二　近代物理　　10

专题十三　热　学　　10

专题十四　机械振动与机械波　光　　12

专题十五　力学实验　　15

专题十六　电学实验　　17

专题十七　力学计算题　　20

专题十八　电学计算题　　24

专题一　运动的描述　匀变速直线运动的研究

(2020·新高考山东卷)2020年5月，我国进行了珠穆朗玛峰的高度测量，其中一种方法是通过使用重力仪测量重力加速度，进而间接测量海拔高度．某同学受此启发就地取材设计了如下实验，测量当地重力加速度的大小．实验步骤如下：

(i)如图甲所示，选择合适高度的垫块，使木板的倾角为53° ，在其上表面固定一与小物块下滑路径平行的刻度尺(图中未画出)．

(ii)调整手机使其摄像头正对木板表面，开启视频录像功能．将小物块从木板顶端释放，用手机记录下小物块沿木板向下做加速直线运动的情况．然后通过录像的回放，选择小物块运动路径上合适的一点作为测量参考点，得到小物块相对于该点的运动距离L与运动时间t的数据．

(iii)该同学选取部分实验数据，画出了－t图像，利用图像数据得到小物块下滑的加速度大小为5.6 m/s2.

(iv)再次调节垫块，改变木板的倾角，重复实验．

回答以下问题：

(1)当木板的倾角为37°时，所绘图像如图乙所示．由图像可得，物块过测量参考点时速度的大小为________m/s；选取图线上位于坐标纸网格交叉点上的A、B两点，利用A、B两点数据得到小物块下滑加速度的大小为________m/s2. (结果均保留2位有效数字)

(2)根据上述数据，进一步分析得到当地的重力加速度大小为________m/s2. (结果保留2位有效数字，sin 37°＝0.60, cos 37° ＝0.80 )

专题二　相互作用

1．(2020·高考全国卷Ⅲ)如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连．甲、乙两物体质量相等．系统平衡时，O点两侧绳与竖直方向的夹角分别为α和β.若α＝70°，则β等于(　　)

A．45°　　　　　　　　 B．55°

C．60°   D．70°

2．(2020·新高考山东卷)如图所示，一轻质光滑定滑轮固定在倾斜木板上，质量分别为m和2m的物块A、B，通过不可伸长的轻绳跨过滑轮连接，A、B间的接触面和轻绳均与木板平行．A与B间、B与木板间的动摩擦因数均为μ，设最大静摩擦力等于滑动摩擦力．当木板与水平面的夹角为45°时，物块A、B刚好要滑动，则μ的值为(　　)

A.   B.

C.   D.

3．(2020·浙江7月选考)矢量发动机是喷口可向不同方向偏转以产生不同方向推力的一种发动机．当歼20隐形战斗机以速度v斜向上飞行时，其矢量发动机的喷口如图所示．已知飞机受到重力G、发动机推力F1、与速度方向垂直的升力F2和与速度方向相反的空气阻力Ff.下列受力分析示意图可能正确的是(　　)

4．(2020·浙江7月选考)如图是“中国天眼”500 m口径球面射电望远镜维护时的照片．为不损伤望远镜球面，质量为m的工作人员被悬在空中的氦气球拉着，当他在离底部有一定高度的望远镜球面上缓慢移动时，氦气球对其有大小为mg、方向竖直向上的拉力作用，使其有“人类在月球上行走”的感觉，若将人视为质点，此时工作人员(　　)

A．受到的重力大小为mg

B．受到的合力大小为mg

C．对球面的压力大小为mg

D．对球面的作用力大小为mg

专题三　牛顿运动定律

1.(2020·新高考山东卷)一质量为m的乘客乘坐竖直电梯下楼，其位移s与时间t的关系图像如图所示．乘客所受支持力的大小用 FN表示，速度大小用v表示．重力加速度大小为g.以下判断正确的是(　　)

A．0～t1时间内，v增大，FN>mg

B．t1～t2时间内，v减小，FN<mg

C．t2～t3时间内，v增大，FN<mg

D．t2～t3时间内，v减小，FN>mg

2．(2020·高考江苏卷)中欧班列在欧亚大陆开辟了“生命之路”，为国际抗疫贡献了中国力量．某运送抗疫物资的班列由40节质量相等的车厢组成，在车头牵引下，列车沿平直轨道匀加速行驶时，第2节对第3节车厢的牵引力为F.若每节车厢所受摩擦力、空气阻力均相等，则倒数第3节对倒数第2节车厢的牵引力为(　　 )

A．F　　　　　　　　 B.

C.   D.

3．(2020·浙江7月选考)如图所示，底部均有4个轮子的行李箱a竖立、b平卧放置在公交车上，箱子四周有一定空间．当公交车(　　)

A．缓慢起动时，两只行李箱一定相对车子向后运动

B．急刹车时，行李箱a一定相对车子向前运动

C．缓慢转弯时，两只行李箱一定相对车子向外侧运动

D．急转弯时，行李箱b一定相对车子向内侧运动

专题四　曲线运动　万有引力与航天

1．(2020·高考全国卷Ⅰ)火星的质量约为地球质量的1/10，半径约为地球半径的1/2，则同一物体在火星表面与在地球表面受到的引力的比值约为(　　)

A．0.2　　　　　　　　　 B．0.4

C．2.0   D．2.5

2．(2020·高考全国卷Ⅰ)如图，一同学表演荡秋千．已知秋千的两根绳长均为10 m，该同学和秋千踏板的总质量约为 50 kg.绳的质量忽略不计．当该同学荡到秋千支架的正下方时，速度大小为8 m/s，此时每根绳子平均承受的拉力约为(　　)

A．200 N   B．400 N

C．600 N   D．800 N

3．(2020·高考全国卷Ⅱ)若一均匀球形星体的密度为ρ，引力常量为G，则在该星体表面附近沿圆轨道绕其运动的卫星的周期是(　　)

A.    B.

C.    D.

4．(2020·高考全国卷Ⅲ)“嫦娥四号”探测器于2019年1月在月球背面成功着陆，着陆前曾绕月球飞行，某段时间可认为绕月做匀速圆周运动，圆周半径为月球半径的K倍．已知地球半径R是月球半径的P倍，地球质量是月球质量的Q倍，地球表面重力加速度大小为g.则“嫦娥四号”绕月球做圆周运动的速率为(　　)

A.    B.

C.    D.

5．(2020·新高考山东卷)我国将在今年择机执行“天问1号”火星探测任务．质量为m的着陆器在着陆火星前，会在火星表面附近经历一个时长为t0、速度由v0减速到零的过程．已知火星的质量约为地球的0.1倍，半径约为地球的0.5倍，地球表面的重力加速度大小为g，忽略火星大气阻力．若该减速过程可视为一个竖直向下的匀减速直线运动，此过程中着陆器受到的制动力大小约为(　　)

A．m(0.4g－)  B．m(0.4g＋)

C．m(0.2g－)   D．m(0.2g＋)

6．(2020·新高考天津卷)北斗问天，国之夙愿．我国北斗三号系统的收官之星是地球静止轨道卫星，其轨道半径约为地球半径的7倍．与近地轨道卫星相比，地球静止轨道卫星(　　)

A．周期大　　　　　　　　　 B．线速度大

C．角速度大   D．加速度大

7．(多选)(2020·高考江苏卷)甲、乙两颗人造卫星质量相等，均绕地球做圆周运动，甲的轨道半径是乙的2倍．下列应用公式进行的推论正确的有(　　 )

A．由v＝可知，甲的速度是乙的倍

B．由a＝ω2r可知，甲的向心加速度是乙的2倍

C．由F＝G可知，甲的向心力是乙的

D．由＝k可知，甲的周期是乙的2 倍

8．(多选)(2020·高考江苏卷)如图所示，小球A、B分别从2l和l的高度水平抛出后落地，上述过程中A、B的水平位移分别为l和2l.忽略空气阻力，则(　　 )

A．A和B的位移大小相等

B．A的运动时间是B的2倍

C．A的初速度是B的

D．A的末速度比B的大

9．(2020·浙江7月选考)火星探测任务“天问一号”的标识如图所示．若火星和地球绕太阳的运动均可视为匀速圆周运动，火星公转轨道半径与地球公转轨道半径之比为3∶2，则火星与地球绕太阳运动的(　　)

A．轨道周长之比为2∶3

B．线速度大小之比为∶

C．角速度大小之比为2∶3

D．向心加速度大小之比为9∶4

专题五　机械能及其守恒定律

1．(多选)(2020·高考全国卷Ⅰ)一物块在高3.0 m、长5.0 m的斜面顶端从静止开始沿斜面下滑，其重力势能和动能随下滑距离s的变化如图中直线Ⅰ、Ⅱ所示，重力加速度取10 m/s2.则(　　)

A．物块下滑过程中机械能不守恒

B．物块与斜面间的动摩擦因数为0.5

C．物块下滑时加速度的大小为6.0 m/s2

D．当物块下滑2.0 m时机械能损失了12 J

2．(2020·高考全国卷Ⅱ)如图，在摩托车越野赛途中的水平路段前方有一个坑，该坑沿摩托车前进方向的水平宽度为3h，其左边缘a点比右边缘b点高0.5h.若摩托车经过a点时的动能为E1，它会落到坑内c点．c与a的水平距离和高度差均为h；若经过a点时的动能为E2，该摩托车恰能越过坑到达b点.等于(　　)

A．20　　　　　　 B．18

C．9.0   D．3.0

3．(多选)(2020·新高考山东卷)如图所示，质量为M的物块A放置在光滑水平桌面上，右侧连接一固定于墙面的水平轻绳，左侧通过一倾斜轻绳跨过光滑定滑轮与一竖直轻弹簧相连．现将质量为m的钩码B挂于弹簧下端，当弹簧处于原长时，将B由静止释放，当B下降到最低点时(未着地), A对水平桌面的压力刚好为零．轻绳不可伸长，弹簧始终在弹性限度内，物块A始终处于静止状态．以下判断正确的是(　　)

A．M<2m

B．2m<M<3m

C．在B从释放位置运动到最低点的过程中，B所受合力对B先做正功后做负功

D．在B从释放位置运动到速度最大的过程中，B克服弹簧弹力做的功等于B机械能的减少量

4．(多选)(2020·新高考天津卷)复兴号动车在世界上首次实现速度350 km/h自动驾驶功能，成为我国高铁自主创新的又一重大标志性成果．一列质量为m的动车，初速度为v0，以恒定功率P在平直轨道上运动，经时间t达到该功率下的最大速度vm，设动车行驶过程所受到的阻力F保持不变．动车在时间t内(　　)

A．做匀加速直线运动

B．加速度逐渐减小

C．牵引力的功率P＝Fvm

D．牵引力做功W＝mv－mv

5．(2020·高考江苏卷)质量为1.5×103 kg的汽车在水平路面上匀速行驶，速度为20 m/s，受到的阻力大小为1.8×103 N．此时，汽车发动机输出的实际功率是(　　 )

A．90 W　　　　　　　　 B．30 kW

C．36 kW   D．300 kW

6．(2020·高考江苏卷)如图所示，一小物块由静止开始沿斜面向下滑动，最后停在水平地面上．斜面和地面平滑连接，且物块与斜面、物块与地面间的动摩擦因数均为常数．该过程中，物块的动能Ek与水平位移x关系的图象是(　　 )

1．(2020·高考全国卷Ⅰ)行驶中的汽车如果发生剧烈碰撞，车内的安全气囊会被弹出并瞬间充满气体．若碰撞后汽车的速度在很短时间内减小为零，关于安全气囊在此过程中的作用，下列说法正确的是(　　)

A．增加了司机单位面积的受力大小

B．减少了碰撞前后司机动量的变化量

C．将司机的动能全部转换成汽车的动能

D．延长了司机的受力时间并增大了司机的受力面积

2．(多选)(2020·高考全国卷Ⅱ)水平冰面上有一固定的竖直挡板．一滑冰运动员面对挡板静止在冰面上，他把一质量为4.0 kg的静止物块以大小为5.0 m/s的速度沿与挡板垂直的方向推向挡板，运动员获得退行速度；物块与挡板弹性碰撞，速度反向，追上运动员时，运动员又把物块推向挡板，使其再一次以大小为5.0 m/s的速度与挡板弹性碰撞．总共经过8次这样推物块后，运动员退行速度的大小大于5.0 m/s，反弹的物块不能再追上运动员．不计冰面的摩擦力，该运动员的质量可能为(　　)

A．48 kg　　　　　　　　　　 B．53 kg

C．58 kg   D．63 kg

3．(2020·高考全国卷Ⅲ)甲、乙两个物块在光滑水平桌面上沿同一直线运动，甲追上乙，并与乙发生碰撞，碰撞前后甲、乙的速度随时间的变化如图中实线所示．已知甲的质量为1 kg，则碰撞过程两物块损失的机械能为(　　)

A．3 J　　　　　　　　　　　 B．4 J

C．5 J   D．6 J

专题七　静电场

1．(2020·高考全国卷Ⅰ)图(a)所示的电路中，K与L间接一智能电源，用以控制电容器C两端的电压UC.如果UC随时间t的变化如图(b)所示，则下列描述电阻R两端电压UR随时间t变化的图像中，正确的是(　　)

2．(多选)(2020·高考全国卷Ⅱ)如图，竖直面内一绝缘细圆环的上、下半圆分别均匀分布着等量异种电荷．a、b为圆环水平直径上的两个点，c、d为竖直直径上的两个点，它们与圆心的距离均相等．则(　　)

A．a、b两点的场强相等

B．a、b两点的电势相等

C．c、d两点的场强相等

D．c、d两点的电势相等

3．(多选)(2020·高考全国卷Ⅲ)如图，∠M是锐角三角形PMN最大的内角，电荷量为q(q>0)的点电荷固定在P点．下列说法正确的是(　　)

A．沿MN边，从M点到N点，电场强度的大小逐渐增大

B．沿MN边，从M点到N点，电势先增大后减小

C．正电荷在M点的电势能比其在N点的电势能大

D．将正电荷从M点移动到N点，电场力所做的总功为负

4．(多选)(2020·新高考山东卷)真空中有两个固定的带正电的点电荷，电荷量不相等．一个带负电的试探电荷置于二者连线上的O点时，仅在电场力的作用下恰好保持静止状态．过O点作两正电荷连线的垂线，以O点为圆心的圆与连线和垂线分别交于a、c和b、d，如图所示．以下说法正确的是(　　)

A．a点电势低于O点

B．b点电势低于c点

C．该试探电荷在a点的电势能大于在b点的电势能

D．该试探电荷在c点的电势能小于在d点的电势能

5．(多选)(2020·高考江苏卷)如图所示，绝缘轻杆的两端固定带有等量异号电荷的小球(不计重力)．开始时，两小球分别静止在A、B位置．现外加一匀强电场E，在静电力作用下，小球绕轻杆中点O转到水平位置．取O点的电势为0.下列说法正确的有(　　 )

A．电场E中A点电势低于B点

B．转动中两小球的电势能始终相等

C．该过程静电力对两小球均做负功

D．该过程两小球的总电势能增加

6．(2020·浙江7月选考)如图所示，一质量为m、电荷量为q(q>0)的粒子以速度v0从MN连线上的P点水平向右射入大小为E、方向竖直向下的匀强电场中．已知MN与水平方向成45°角，粒子的重力可以忽略，则粒子到达MN连线上的某点时(　　)

A．所用时间为

B．速度大小为3v0

C．与P点的距离为

D．速度方向与竖直方向的夹角为30°

7．(2020·浙江7月选考)空间P、Q两点处固定电荷量绝对值相等的点电荷，其中Q点处为正电荷，P、Q两点附近电场的等势线分布如图所示，a、b、c、d、e为电场中的5个点，设无穷远处电势为0，则(　　)

A．e点的电势大于0

B．a点和b点的电场强度相同

C．b点的电势低于d点的电势

D．负电荷从a点移动到c点时电势能增加

专题八　恒定电流

(多选)(2020·高考江苏卷)某汽车的电源与启动电机、车灯连接的简化电路如图所示．当汽车启动时，开关S闭合，电机工作，车灯突然变暗，此时(　　 )

A．车灯的电流变小

B．路端电压变小

C．电路的总电流变小

D．电源的总功率变大

专题九　磁场

1．(2020·高考全国卷Ⅰ)一匀强磁场的磁感应强度大小为B，方向垂直于纸面向外，其边界如图中虚线所示，为半圆，ac、bd与直径ab共线，ac间的距离等于半圆的半径．一束质量为m、电荷量为q(q>0)的粒子，在纸面内从c点垂直于ac射入磁场，这些粒子具有各种速率．不计粒子之间的相互作用．在磁场中运动时间最长的粒子，其运动时间为(　　)

A.　　　　　　　　　 B.

C.   D.

2．(2020·高考全国卷Ⅱ)CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测．图(a)是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图(b)所示．图(b)中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线(如图中带箭头的虚线所示)；将电子束打到靶上的点记为P点．则(　　)

A．M处的电势高于N处的电势

B．增大M、N之间的加速电压可使P点左移

C．偏转磁场的方向垂直于纸面向外

D．增大偏转磁场磁感应强度的大小可使P点左移

3．(2020·高考全国卷Ⅲ)真空中有一匀强磁场，磁场边界为两个半径分别为a和3a的同轴圆柱面，磁场的方向与圆柱轴线平行，其横截面如图所示．一速率为v的电子从圆心沿半径方向进入磁场．已知电子质量为m，电荷量为e，忽略重力．为使该电子的运动被限制在图中实线圆围成的区域内，磁场的磁感应强度最小为(　　)

A.   B.

C.   D.

4．(多选)(2020·新高考天津卷)如图所示，在Oxy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场．一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角θ＝45°.粒子经过磁场偏转后在N点(图中未画出)垂直穿过x轴．已知OM＝a，粒子电荷量为q，质量为m，重力不计．则(　　)

A．粒子带负电荷

B．粒子速度大小为

C．粒子在磁场中运动的轨道半径为a

D．N与O点相距(＋1)a

5．(2020·浙江7月选考)特高压直流输电是国家重点能源工程．如图所示，两根等高、相互平行的水平长直导线分别通有方向相同的电流I1和I2，I1>I2.a、b、c三点连线与两根导线等高并垂直，b点位于两根导线间的中点，a、c两点与b点距离相等，d点位于b点正下方．不考虑地磁场的影响，则(　　)

A．b点处的磁感应强度大小为0

B．d点处的磁感应强度大小为0

C．a点处的磁感应强度方向竖直向下

D．c点处的磁感应强度方向竖直向下

专题十　电磁感应

1．(多选)(2020·高考全国卷Ⅰ)如图，U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，和bc边垂直．ab、dc足够长，整个金属框电阻可忽略．一根具有一定电阻的导体棒MN置于金属框上，用水平恒力F向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行．经过一段时间后(　　)

A．金属框的速度大小趋于恒定值

B．金属框的加速度大小趋于恒定值

C．导体棒所受安培力的大小趋于恒定值

D．导体棒到金属框bc边的距离趋于恒定值

2．(2020·高考全国卷Ⅱ)管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接．焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化将其焊接．焊接过程中所利用的电磁学规律的发现者为(　　)

A．库仑　　　　　　　　　 B．霍尔

C．洛伦兹   D．法拉第

3．(2020·高考全国卷Ⅲ)如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环．圆环初始时静止．将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到(　　)

A．拨至M端或N端，圆环都向左运动

B．拨至M端或N端，圆环都向右运动

C．拨至M端时圆环向左运动，拨至N端时向右运动

D．拨至M端时圆环向右运动，拨至N端时向左运动

4．(多选)(2020·新高考山东卷)如图所示，平面直角坐标系的第一和第二象限分别存在磁感应强度大小相等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形．一位于Oxy平面内的刚性导体框abcde在外力作用下以恒定速度沿y轴正方向运动(不发生转动)．从图示位置开始计时，4 s末bc边刚好进入磁场．在此过程中，导体框内感应电流的大小为I，ab边所受安培力的大小为Fab，二者与时间t的关系图像可能正确的是(　　)

5．(多选)(2020·新高考天津卷)手机无线充电是比较新颖的充电方式．如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量．当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电．在充电过程中(　　)

A．送电线圈中电流产生的磁场呈周期性变化

B．受电线圈中感应电流产生的磁场恒定不变

C．送电线圈和受电线圈通过互感现象实现能量传递

D．手机和基座无需导线连接，这样传递能量没有损失

6．(2020·高考江苏卷)如图所示，两匀强磁场的磁感应强度B1和B2大小相等、方向相反．金属圆环的直径与两磁场的边界重合．下列变化会在环中产生顺时针方向感应电流的是(　　 )

A．同时增大B1减小B2

B．同时减小B1增大B2

C．同时以相同的变化率增大B1和B2

D．同时以相同的变化率减小B1和B2

7．(2020·浙江7月选考)如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场．长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO′上，随轴以角速度ω匀速转动，在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态．已知重力加速度为g，不计其他电阻和摩擦，下列说法正确的是(　　)

A．棒产生的电动势为Bl2ω

B．微粒的电荷量与质量之比为

C．电阻消耗的电功率为

D．电容器所带的电荷量为CBr2ω

专题十一　交变电流

1．(多选)(2020·高考全国卷Ⅱ)特高压输电可使输送中的电能损耗和电压损失大幅降低．我国已成功掌握并实际应用了特高压输电技术．假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为ΔP，到达B处时电压下降了ΔU.在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为ΔP′，到达B处时电压下降了ΔU′.不考虑其他因素的影响，则(　　)

A．ΔP′＝ΔP　　　　　　　 B．ΔP′＝ΔP

C．ΔU′＝ΔU   D．ΔU′＝ΔU

2．(多选)(2020·高考全国卷Ⅲ)在图(a)所示的交流电路中，电源电压的有效值为220 V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2＝10 Ω，R3＝20 Ω，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示．下列说法正确的是(　　)

A．所用交流电的频率为50 Hz

B．电压表的示数为100 V

C．电流表的示数为1.0 A

D．变压器传输的电功率为15.0 W

3．(2020·新高考山东卷)图甲中的理想变压器原、副线圈匝数比n1∶n2＝22∶3，输入端a、b所接电压u随时间t的变化关系如图乙所示．灯泡L的电阻恒为15 Ω，额定电压为24 V．定值电阻R1＝10 Ω、R2＝5 Ω， 滑动变阻器R的最大阻值为10 Ω.为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为(　　)

A．1 Ω   B．5 Ω

C．6 Ω   D．8 Ω

4．(2020·高考江苏卷)电流互感器是一种测量电路中电流的变压器，工作原理如图所示．其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上．则电流互感器(　　 )

A．是一种降压变压器

B．能测量直流电路的电流

C．原、副线圈电流的频率不同

D．副线圈的电流小于原线圈的电流

5．(2020·浙江7月选考)如图所示，某小型水电站发电机的输出功率P＝100 kW，发电机的电压U1＝250 V，经变压器升压后向远处输电，输电线总电阻R线＝8 Ω，在用户端用降压变压器把电压降为U4＝220 V．已知输电线上损失的功率P线＝5 kW，假设两个变压器均是理想变压器，下列说法正确的是(　　)

A．发电机输出的电流I1＝40 A

B．输电线上的电流I线＝625 A

C．降压变压器的匝数比n3∶n4＝190∶11

D．用户得到的电流I4＝455 A

1．(多选)(2020·高考全国卷Ⅰ)下列核反应方程中，X1、X2、X3、X4代表α粒子的有(　　)

A.H＋H→n＋X1

B.H＋H→n＋X2

C.U＋n→Ba＋Kr＋3X3

D.n＋Li→H＋X4

2．(2020·高考全国卷Ⅱ)氘核H可通过一系列聚变反应释放能量，其总效果可用反应式

6H→2He＋2H＋2n＋43.15MeV

表示．海水中富含氘，已知1 kg海水中含有的氘核约为1.0×1022个，若全都发生聚变反应，其释放的能量与质量为M的标准煤燃烧时释放的热量相等；已知1 kg标准煤燃烧释放的热量约为2.9×107 J，1 MeV＝1.6×10－13 J，则M约为(　　)

A．40 kg　　　　　　　 B．100 kg

C．400 kg   D．1 000 kg

3．(多选)(2020·高考全国卷Ⅲ)1934年，约里奥—居里夫妇用α粒子轰击铝箔，首次产生了人工放射性同位素X，反应方程为He＋Al→X＋n.X会衰变成原子核Y，衰变方程为X→Y＋e.则(　　)

A．X的质量数与Y的质量数相等

B．X的电荷数比Y的电荷数少1

C．X的电荷数比Al的电荷数多2

D．X的质量数与Al的质量数相等

4．(2020·新高考山东卷)氚核H发生β衰变成为氦核He.假设含氚材料中H发生β衰变产生的电子可以全部定向移动，在3.2×104 s时间内形成的平均电流为5.0×10－8 A．已知电子电荷量为1.6×10－19 C, 在这段时间内发生β衰变的氚核H的个数为(　　)

A．5.0×1014　　　　　　　　 B．1.0×1016

C．2.0×1016   D．1.0×1018

5．(2020·新高考天津卷)在物理学发展的进程中，人们通过对某些重要物理实验的深入观察和研究，获得正确的理论认识．下列图示的实验中导致发现原子具有核式结构的是(　　)

6．(2020·浙江7月选考)下列说法正确的是(　　)

A．质子的德布罗意波长与其动能成正比

B．天然放射的三种射线，穿透能力最强的是α射线

C．光电效应实验中的截止频率与入射光的频率有关

D．电子束穿过铝箔后的衍射图样说明电子具有波动性

7．(多选)(2020·浙江7月选考)太阳辐射的总功率约为4×1026 W，其辐射的能量来自于聚变反应．在聚变反应中，一个质量为1 876.1 MeV/c2(c为真空中的光速)的氘核(H)和一个质量为2 809.5 MeV/c2的氚核(H)结合为一个质量为3 728.4 MeV/c2的氦核(He)，并放出一个X粒子，同时释放大约17.6 MeV的能量．下列说法正确的是(　　)

A．X粒子是质子

B．X粒子的质量为939.6 MeV/c2

C．太阳每秒因为辐射损失的质量约为4.4×109 kg

D．太阳每秒因为辐射损失的质量约为17.6 MeV/c2

1．(2020·高考全国卷Ⅰ)[物理——选修3－3]

(1)分子间作用力F与分子间距r的关系如图所示，r＝r1时，F＝0.分子间势能由r决定，规定两分子相距无穷远时分子间的势能为零．若一分子固定于原点O，另一分子从距O点很远处向O点运动，在两分子间距减小到r2的过程中，势能____________(填“减小”“不变”或“增大”)；在间距由r2减小到r1的过程中，势能____________(填“减小”“不变”或“增大”)；在间距等于r1处，势能____________(填“大于”“等于”或“小于”)零．

(2)甲、乙两个储气罐储存有同种气体(可视为理想气体)．甲罐的容积为V，罐中气体的压强为p；乙罐的容积为2V，罐中气体的压强为p.现通过连接两罐的细管把甲罐中的部分气体调配到乙罐中去，两罐中气体温度相同且在调配过程中保持不变，调配后两罐中气体的压强相等．求调配后

(ⅰ)两罐中气体的压强；

(ⅱ)甲罐中气体的质量与甲罐中原有气体的质量之比．

2．(2020·高考全国卷Ⅱ)(1)下列关于能量转换过程的叙述，违背热力学第一定律的有________，不违背热力学第一定律、但违背热力学第二定律的有________．(填正确答案标号)

A．汽车通过燃烧汽油获得动力并向空气中散热

B．冷水倒入保温杯后，冷水和杯子的温度都变得更低

C．某新型热机工作时将从高温热源吸收的热量全部转化为功，而不产生其他影响

D．冰箱的制冷机工作时从箱内低温环境中提取热量散发到温度较高的室内

(2)潜水钟是一种水下救生设备，它是一个底部开口、上部封闭的容器，外形与钟相似．潜水钟在水下时其内部上方空间里存有空气，以满足潜水员水下避险的需要．为计算方便，将潜水钟简化为截面积为S、高度为h、开口向下的圆筒；工作母船将潜水钟由水面上方开口向下吊放至深度为H的水下，如图所示．已知水的密度为ρ，重力加速度大小为g，大气压强为p0，H≫h，忽略温度的变化和水密度随深度的变化．

(ⅰ)求进入圆筒内水的高度l；

(ⅱ)保持H不变，压入空气使筒内的水全部排出，求压入的空气在其压强为p0时的体积．

3.

(2020·高考全国卷Ⅲ)[物理——选修3–3]

(1)如图，一开口向上的导热汽缸内，用活塞封闭了一定质量的理想气体，活塞与汽缸壁间无摩擦。现用外力作用在活塞上，使其缓慢下降．环境温度保持不变，系统始终处于平衡状态．在活塞下降过程中________．(填正确答案标号)

A．气体体积逐渐减小，内能增加

B．气体压强逐渐增大，内能不变

C．气体压强逐渐增大，放出热量

D．外界对气体做功，气体内能不变

E．外界对气体做功，气体吸收热量

(2)如图，两侧粗细均匀、横截面积相等、高度均为H＝18 cm的U形管，左管上端封闭，右管上端开口．右管中有高h0＝ 4 cm的水银柱，水银柱上表面离管口的距离l＝ 12 cm.管底水平段的体积可忽略．环境温度为T1＝ 283 K，大气压强p0 ＝ 76 cmHg.

(i)现从右侧端口缓慢注入水银(与原水银柱之间无气隙)，恰好使水银柱下端到达右管底部。此时水银柱的高度为多少？

(ii)再将左管中密封气体缓慢加热，使水银柱上表面恰与右管口平齐，此时密封气体的温度为多少？

4.

(2020·新高考山东卷)一定质量的理想气体从状态a开始，经a→b、b→c、c→a三个过程后回到初始状态a，其p－V 图像如图所示．已知三个状态的坐标分别为a(V0，2p0)、b(2V0，p0)、c(3V0，2p0)．以下判断正确的是(　　)

A．气体在a→b过程中对外界做的功小于在b→c过程中对外界做的功

B．气体在a→b过程中从外界吸收的热量大于在b→c过程中从外界吸收的热量

C．在c→a过程中，外界对气体做的功小于气体向外界放出的热量

D．气体在c→a过程中内能的减少量大于b→c过程中内能的增加量

5．(2020·新高考山东卷)中医拔罐的物理原理是利用玻璃罐内外的气压差使罐吸附在人体穴位上，进而治疗某些疾病．常见拔罐有两种，如图所示，左侧为火罐，下端开口；右侧为抽气拔罐，下端开口，上端留有抽气阀门．使用火罐时，先加热罐中气体，然后迅速按到皮肤上，自然降温后火罐内部气压低于外部大气压，使火罐紧紧吸附在皮肤上．抽气拔罐是先把罐体按在皮肤上，再通过抽气降低罐内气体压强．某次使用火罐时，罐内气体初始压强与外部大气压相同，温度为450 K, 最终降到300 K，因皮肤凸起，内部气体体积变为罐容积的.若换用抽气拔罐，抽气后罐内剩余气体体积变为抽气拔罐容积的，罐内气压与火罐降温后的内部气压相同．罐内气体均可视为理想气体，忽略抽气过程中气体温度的变化．求应抽出气体的质量与抽气前罐内气体质量的比值．

6．(2020·新高考天津卷)水枪是孩子们喜爱的玩具，常见的气压式水枪储水罐示意如图．从储水罐充气口充入气体，达到一定压强后，关闭充气口．扣动扳机将阀门M打开，水即从枪口喷出．若在水不断喷出的过程中，罐内气体温度始终保持不变，则气体(　　)

A．压强变大　　　　　　　 B．对外界做功

C．对外界放热   D．分子平均动能变大

1．(2020·高考全国卷Ⅰ)[物理——选修3－4]

(1)在下列现象中，可以用多普勒效应解释的有____________．

A．雷雨天看到闪电后，稍过一会儿才能听到雷声

B．超声波被血管中的血流反射后，探测器接收到的超声波频率发生变化

C．观察者听到远去的列车发出的汽笛声，音调会变低

D．同一声源发出的声波，在空气和水中传播的速度不同

E．天文学上观察到双星(相距较近、均绕它们连线上某点做圆周运动的两颗恒星)光谱随时间的周期性变化

(2)一振动片以频率f做简谐振动时，固定在振动片上的两根细杆同步周期性地触动水面上a、b两点，两波源发出的波在水面上形成稳定的干涉图样．c是水面上的一点，a、b、c间的距离均为l，如图所示．已知除c点外，在ac连线上还有其他振幅极大的点，其中距c最近的点到c的距离为l.求

(ⅰ)波的波长；

(ⅱ)波的传播速度．

2．(2020·高考全国卷Ⅱ)(1)用一个摆长为80.0 cm的单摆做实验，要求摆动的最大角度小于5°，则开始时将摆球拉离平衡位置的距离应不超过________cm(保留1位小数)．(提示：单摆被拉开小角度的情况下，所求的距离约等于摆球沿圆弧移动的路程．)

某同学想设计一个新单摆，要求新单摆摆动10个周期的时间与原单摆摆动11个周期的时间相等．新单摆的摆长应该取为________cm.

(2)直角棱镜的折射率n＝1.5，其横截面如图所示，图中∠C＝90°，∠A＝30°.截面内一细束与BC边平行的光线，从棱镜AB边上的D点射入，经折射后射到BC边上．

(ⅰ)光线在BC边上是否会发生全反射？说明理由；

(ⅱ)不考虑多次反射，求从AC边射出的光线与最初的入射光线夹角的正弦值．

3．(2020·高考全国卷Ⅲ)[物理选修3–4]

(1)如图，一列简谐横波平行于x轴传播，图中的实线和虚线分别为t＝0和t＝0.1 s时的波形图。已知平衡位置在x＝6 m处的质点，在0到0.1 s时间内运动方向不变。这列简谐波的周期为____________s，波速为__________m/s，传播方向沿x轴__________(填“正方向”或“负方向”)。

(2)如图，一折射率为的材料制作的三棱镜，其横截面为直角三角形ABC，∠A＝90°，∠B＝30°。一束平行光平行于BC边从AB边射入棱镜，不计光线在棱镜内的多次反射，求AC边与BC边上有光出射区域的长度的比值。

4.

(2020·新高考山东卷)双缝干涉实验装置的截面图如图所示．光源S到S1、S2的距离相等，O点为S1、S2连线中垂线与光屏的交点．光源S发出的波长为λ的光，经S1出射后垂直穿过玻璃片传播到O点，经S2出射后直接传播到O点，由S1到O点与由S2到O点，光传播的时间差为Δt.玻璃片厚度为10λ， 玻璃对该波长光的折射率为1.5，空气中光速为c，不计光在玻璃片内的反射．以下判断正确的是(　　)

A．Δt＝　　　　　　　 B．Δt＝

C．Δt＝   D．Δt＝

5．(2020·新高考山东卷)一列简谐横波在均匀介质中沿x轴负方向传播，已知x＝λ处质点的振动方程为y＝Acos(t), 则t＝T时刻的波形图正确的是(　　)

6．(多选)(2020·新高考山东卷)截面为等腰直角三角形的三棱镜如图甲所示．DE为嵌在三棱镜内部紧贴BB′C′C面的线状单色可见光光源，DE与三棱镜的ABC面垂直，D位于线段BC的中点．图乙为图甲中ABC面的正视图．三棱镜对该单色光的折射率为，只考虑由DE直接射向侧面AA′C′C的光线．下列说法正确的是(　　)

A．光从AA′C′C面出射的区域占该侧面总面积的

B．光从AA′C′C面出射的区域占该侧面总面积的

C．若DE发出的单色光频率变小，AA′C′C面有光出射的区域面积将增大

D．若DE发出的单色光频率变小，AA′C′C面有光出射的区域面积将减小

7．(2020·新高考天津卷)新冠肺炎疫情突发，中华儿女风雨同舟、守望相助，筑起了抗击疫情的巍峨长城．志愿者用非接触式体温测量仪，通过人体辐射的红外线测量体温，防控人员用紫外线灯在无人的环境下消杀病毒，为人民健康保驾护航．红外线和紫外线相比较(　　)

A．红外线的光子能量比紫外线的大

B．真空中红外线的波长比紫外线的长

C．真空中红外线的传播速度比紫外线的大

D．红外线能发生偏振现象，而紫外线不能

8．(2020·新高考天津卷)一列简谐横波沿x轴正方向传播，周期为T，t＝0时的波形如图所示．t＝时(　　)

A．质点a速度方向沿y轴负方向

B．质点b沿x轴正方向迁移了1 m

C．质点c的加速度为零

D．质点d的位移为－5 cm

9．(2020·高考江苏卷)[选修3－4]

(1)电磁波广泛应用在现代医疗中．下列属于电磁波应用的医用器械有________．

A．杀菌用的紫外灯

B．拍胸片的X光机

C．治疗咽喉炎的超声波雾化器

D．检查血流情况的“彩超”机

(2)我国的光纤通信技术处于世界领先水平．光纤内芯(内层玻璃)的折射率比外套(外层玻璃)的________(选填“大”或“小”)．某种光纤的内芯在空气中全反射的临界角为43°，则该内芯的折射率为________．(取sin 43°＝0.68，cos 43°＝0.73，结果保留2位有效数字)

(3)国际宇航联合会将2020年度“世界航天奖”授予我国“嫦娥四号”任务团队．“嫦娥四号”任务创造了多项世界第一．在探月任务中，“玉兔二号”月球车朝正下方发射一束频率为f的电磁波，该电磁波分别在月壤层的上、下表面被反射回来，反射波回到“玉兔二号”的时间差为Δt.已知电磁波在月壤层中传播的波长为λ，求该月壤层的厚度d.

10．(2020·浙江7月选考)在抗击新冠病毒的过程中，广泛使用了红外体温计测量体温，如图所示．下列说法正确的是(　　)

A．当体温超过37.3 ℃时人体才辐射红外线

B．当体温超过周围空气温度时人体才辐射红外线

C．红外体温计是依据体温计发射红外线来测体温的

D．红外体温计是依据人体温度越高，辐射的红外线强度越大来测体温的

11.

(2020·浙江7月选考)如图所示，圆心为O、半径为R的半圆形玻璃砖置于水平桌面上，光线从P点垂直界面入射后，恰好在玻璃砖圆形表面发生全反射；当入射角θ＝60°时，光线从玻璃砖圆形表面出射后恰好与入射光平行．已知真空中的光速为c，则(　　)

A．玻璃砖的折射率为1.5

B．OP之间的距离为R

C．光在玻璃砖内的传播速度为c

D．光从玻璃到空气的临界角为30°

12．(多选)(2020·浙江7月选考)如图所示，x轴上－2 m、12 m处有两个振动周期均为4 s、振幅均为1 cm的相同的波源S1、S2，t＝0时刻同时开始竖直向下振动，产生波长均为4 m沿x轴传播的简谐横波．P、M、Q分别是x轴上2 m、5 m和8.5 m的三个点，下列说法正确的是(　　)

A．6.0 s时P、M、Q三点均已振动

B．8.0 s后M点的位移始终是2 cm

C．10.0 s后P点的位移始终是0

D．10.5 s时Q点的振动方向竖直向下

1．(2020·高考全国卷Ⅰ)某同学用如图所示的实验装置验证动量定理，所用器材包括：气垫导轨、滑块(上方安装有宽度为d的遮光片)、两个与计算机相连接的光电门、砝码盘和砝码等．

实验步骤如下：

(1)开动气泵，调节气垫导轨，轻推滑块，当滑块上的遮光片经过两个光电门的遮光时间____________时，可认为气垫导轨水平；

(2)用天平测砝码与砝码盘的总质量m1、滑块(含遮光片)的质量m2；

(3)用细线跨过轻质定滑轮将滑块与砝码盘连接，并让细线水平拉动滑块；

(4)令滑块在砝码和砝码盘的拉动下从左边开始运动，和计算机连接的光电门能测量出遮光片经过A、B两处的光电门的遮光时间Δt1、Δt2及遮光片从A运动到B所用的时间t12；

(5)在遮光片随滑块从A运动到B的过程中，如果将砝码和砝码盘所受重力视为滑块所受拉力，拉力冲量的大小I＝____________，滑块动量改变量的大小Δp＝____________；(用题中给出的物理量及重力加速度g表示)

(6)某次测量得到的一组数据为：d＝1.000 cm，m1＝1.50×10－2 kg，m2＝0.400 kg，Δt1＝3.900×10－2 s，Δt2＝1.270×10－2s，t12＝1.50 s，取g＝9.80 m/s2.计算可得

I＝________N·s，Δp＝__________kg·m·s－1；(结果均保留3位有效数字)

(7)定义δ＝×100%，本次实验δ＝________%(保留1位有效数字)．

2.

(2020·高考全国卷Ⅱ)一细绳跨过悬挂的定滑轮，两端分别系有小球A和B，如图所示．一实验小组用此装置测量小球B运动的加速度．

令两小球静止，细绳拉紧，然后释放小球，测得小球B释放时的高度h0＝0.590 m，下降一段距离后的高度h＝0.100 m；由h0下降至h所用的时间T＝0.730 s．由此求得小球B加速度的大小为a＝________m/s2(保留3位有效数字)．

从实验室提供的数据得知，小球A、B的质量分别为100.0 g和150.0 g，当地重力加速度大小为g＝9.80 m/s2.根据牛顿第二定律计算可得小球B加速度的大小为a′＝________m/s2(保留3位有效数字)．

可以看出，a′与a有明显差异，除实验中的偶然误差外，写出一条可能产生这一结果的原因：________________________________________________________________________

________________________________________________________________________.

3．(2020·高考全国卷Ⅲ)某同学利用图(a)所示装置验证动能定理．调整木板的倾角平衡摩擦阻力后，挂上钩码，钩码下落，带动小车运动并打出纸带．某次实验得到的纸带及相关数据如图(b)所示．

已知打出图(b)中相邻两点的时间间隔为0.02 s，从图(b)给出的数据中可以得到，打出B点时小车的速度大小vB＝__________m/s，打出P点时小车的速度大小vP＝__________m/s.(结果均保留2位小数)

若要验证动能定理，除了需测量钩码的质量和小车的质量外，还需要从图(b)给出的数据中求得的物理量为

________________________________________________________________________.

4．(2020·新高考天津卷)某实验小组利用图1所示装置测定平抛运动的初速度．把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行．每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点．

①为了正确完成实验，以下做法必要的是________．

A．实验时应保持桌面水平

B．每次应使钢球从静止开始释放

C．使斜面的底边ab与桌边重合

D．选择对钢球摩擦力尽可能小的斜面

②实验小组每次将木板向远离桌子的方向移动0.2 m，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为15.0 cm、25.0 cm、35.0 cm，示意如图2.重力加速度g＝10 m/s2，钢球平抛的初速度为________m/s.

③图1装置中，木板上悬挂一条铅垂线，其作用是________．

5.

(2020·高考江苏卷)疫情期间“停课不停学”，小明同学在家自主开展实验探究．用手机拍摄物体自由下落的视频，得到分帧图片，利用图片中小球的位置来测量当地的重力加速度，实验装置如题11－1图所示．

(1)家中有乒乓球、小塑料球和小钢球，其中最适合用作实验中下落物体的是________．

(2)下列主要操作步骤的正确顺序是_______．(填写各步骤前的序号)

①把刻度尺竖直固定在墙上

②捏住小球，从刻度尺旁静止释放

③手机固定在三角架上，调整好手机镜头的位置

④打开手机摄像功能，开始摄像

(3)停止摄像，从视频中截取三帧图片，图片中的小球和刻度如题11－2图所示．已知所截取的图片相邻两帧之间的时间间隔为 s，刻度尺的分度值是1 mm，由此测得重力加速度为________m/s2.

(4)在某次实验中，小明释放小球时手稍有晃动，视频显示小球下落时偏离了竖直方向．从该视频中截取图片，________(选填“仍能”或“不能”)用(3)问中的方法测出重力加速度．

6．(2020·浙江7月选考)(1)做“探究加速度与力、质量的关系”实验时，图1甲是教材中的实验方案；图1乙是拓展方案，其实验操作步骤如下：

(ⅰ)挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；

(ⅱ)取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；

(ⅲ)改变砝码质量和木板倾角，多次测量，通过作图可得到a－F的关系．

①实验获得如图2所示的纸带，计数点a、b、c、d、e、f间均有四个点未画出，则在打d点时小车的速度大小vd＝________ m/s(保留两位有效数字)；

②需要满足条件M≫m的方案是________(选填“甲”“乙”或“甲和乙”)；在作a－F图象时，把mg作为F值的是________(选填“甲”“乙”或“甲和乙”)．

(2)某同学用单摆测量重力加速度，

①为了减少测量误差，下列做法正确的是______(多选)；

A．摆的振幅越大越好

B．摆球质量大些、体积小些

C．摆线尽量细些、长些、伸缩性小些

D．计时的起、止位置选在摆球达到的最高点处

②改变摆长，多次测量，得到周期平方与摆长的关系图象如图3所示，所得结果与当地重力加速度值相符，但发现其延长线没有过原点，其原因可能是________．

A．测周期时多数了一个周期

B．测周期时少数了一个周期

C．测摆长时直接将摆线的长度作为摆长

D．测摆长时将摆线的长度加上摆球的直径作为摆长

1.(2020·高考全国卷Ⅰ)某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1 kΩ，电流表内阻为0.5 Ω.该同学采用两种测量方案，一种是将电压表跨接在图(a)所示电路的O、P两点之间，另一种是跨接在O、Q两点之间．测量得到如图(b)所示的两条U－I图线，其中U与I分别为电压表和电流表的示数．

回答下列问题：

(1)图(b)中标记为Ⅱ的图线是采用电压表跨接在________(填“O、P”或“O、Q”)两点的方案测量得到的．

(2)根据所用实验器材和图(b)可判断，由图线________(填“Ⅰ”或“Ⅱ”)得到的结果更接近待测电阻的真实值，结果为__________Ω(保留1位小数)．

(3)考虑到实验中电表内阻的影响，需对(2)中得到的结果进行修正，修正后待测电阻的阻值为______Ω(保留1位小数)．

2．(2020·高考全国卷Ⅱ)某同学要研究一小灯泡L(3.6 V，0.30 A)的伏安特性．所用器材有：电流表A1(量程200 mA，内阻Rg1＝10.0 Ω)、电流表A2(量程500 mA，内阻Rg2＝1.0 Ω)、定值电阻R0(阻值R0＝10.0 Ω)、滑动变阻器R1(最大阻值10 Ω)、电源E(电动势4.5 V，内阻很小)、开关S和若干导线．该同学设计的电路如图(a)所示．

(1)根据图(a)，在图(b)的实物图中画出连线．

(2)若I1、I2分别为流过电流表A1和A2的电流，利用I1、I2、Rg1和R0写出：小灯泡两端的电压U＝________，流过小灯泡的电流I＝________．为保证小灯泡的安全，I1不能超过________mA.

(3)实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零．逐次改变滑动变阻器滑片位置并读取相应的I1和I2.所得实验数据在下表中给出.

根据实验数据可算得，当I1＝173 mA时，灯丝电阻R＝______Ω(保留1位小数)．

(4)如果用另一个电阻替代定值电阻R0，其他不变，为了能够测量完整的伏安特性曲线，所用电阻的阻值不能小于________Ω(保留1位小数)．

3．(2020·高考全国卷Ⅲ)已知一热敏电阻当温度从10 ℃升至60 ℃时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变化关系．所用器材：电源E、开关S、滑动变阻器R(最大阻值为20 Ω)、电压表(可视为理想电表)和毫安表(内阻约为100 Ω)．

(1)在虚线框中所给的器材符号之间画出连线，组成测量电路图．

(2)实验时，将热敏电阻置于温度控制室中，记录不同温度下电压表和毫安表的示数，计算出相应的热敏电阻阻值．若某次测量中电压表和毫安表的示数分别为5.5 V和3.0 mA，则此时热敏电阻的阻值为________kΩ(保留2位有效数字)．实验中得到的该热敏电阻阻值R随温度t变化的曲线如图(a)所示．

(3)将热敏电阻从温控室取出置于室温下，测得达到热平衡后热敏电阻的阻值为2.2 kΩ.由图(a)求得，此时室温为________℃(保留3位有效数字)．

(4)利用实验中的热敏电阻可以制作温控报警器，其电路的一部分如图(b)所示．图中，E为直流电源(电动势为10 V，内阻可忽略)；当图中的输出电压达到或超过6.0 V时，便触发报警器(图中未画出)报警．若要求开始报警时环境温度为50 ℃，则图中____________(填“R1”或“R2”)应使用热敏电阻，另一固定电阻的阻值应为__________kΩ(保留2位有效数字)．

4．(2020·新高考山东卷)实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究．实验室提供的器材有：

干电池一节(电动势约1.5 V，内阻小于1 Ω )；

电压表V(量程3 V，内阻约3 kΩ)；

电流表A(量程0.6 A，内阻约1 Ω)；

滑动变阻器R(最大阻值为20 Ω)；

定值电阻R1 (阻值2 Ω)；

定值电阻R2 (阻值5 Ω)；

开关一个，导线若干．

(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U－I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是________. (单选，填正确答案标号)

A．电压表分流

B．干电池内阻较小

C．滑动变阻器最大阻值较小

D．电流表内阻较小

(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示．

请根据实验数据，回答以下问题：

①图丙上已标出后3组数据对应的坐标点，请在图丙上标出前4组数据对应的坐标点并画出U－I图像．

②根据实验数据可知，所选的定值电阻为________(填“R1”或“R2”)．

③用笔画线代替导线，请按照改进后的方案，将图丁中的实物图连接成完整电路．

5．某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确．

电压表(量程0～3 V，内阻约为3 kΩ)

电流表(量程0～0.6 A，内阻约为1 Ω)

滑动变阻器(0～20 Ω，额定电流1 A)

待测电池组(电动势约为3 V，内阻约为1 Ω)

开关、导线若干

①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是______．

②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端(填“a”或者“b”)．

③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显．为了解决这个问题，在电池组负极和开关之间串联一个阻值为5 Ω的电阻，之后该小组得到了几组电压表读数U和对应的电流表读数I，并作出U－I图像，如图所示．根据图像可知，电池组的电动势为________V，内阻为________Ω.(结果均保留两位有效数字)

6．(2020·高考江苏卷)某同学描绘一种电子元件的I－U关系图象，采用的实验电路图如题10－1图所示，为电压表为电流表，E为电源(电动势约6 V)，R为滑动变阻器(最大阻值20 Ω)，R0为定值电阻，S为开关．

(1)请用笔画线代替导线，将题10－2图所示的实物电路连接完整．

(2)调节滑动变阻器，记录电压表和电流表的示数如下表：
