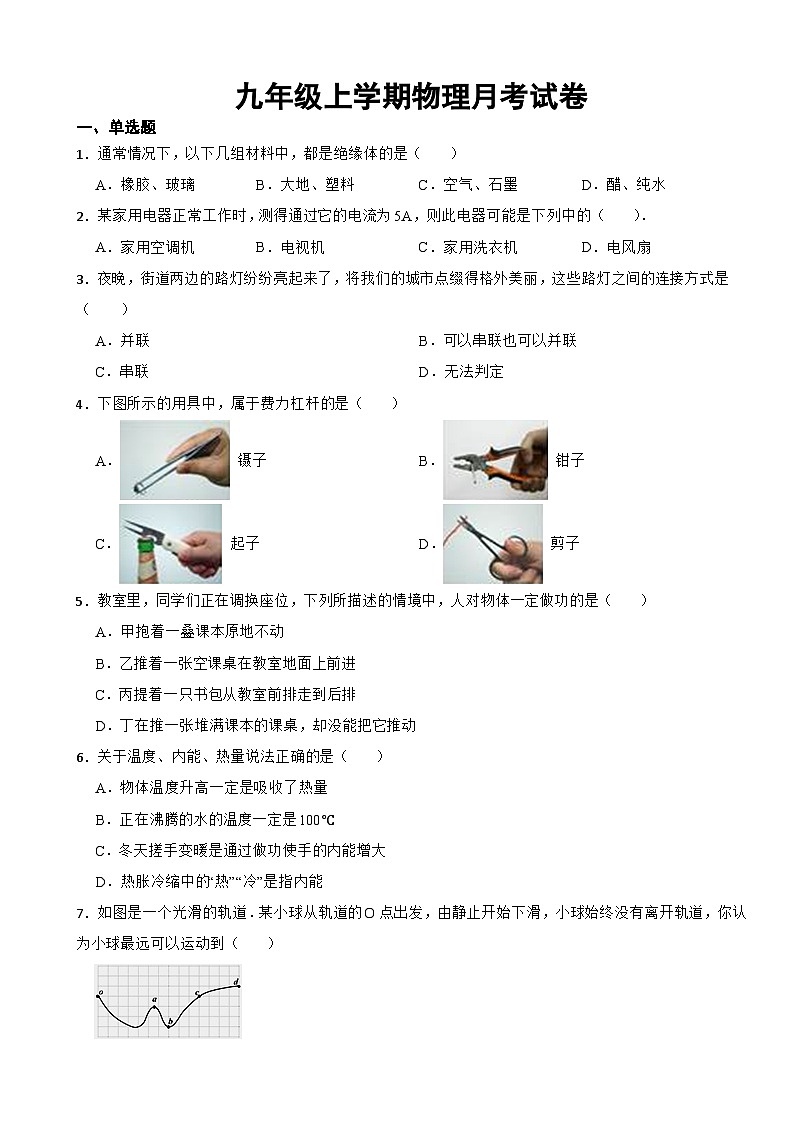

江苏省镇江市2023年九年级上学期物理月考试卷（附答案）
展开
这是一份江苏省镇江市2023年九年级上学期物理月考试卷（附答案），共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
1．通常情况下，以下几组材料中，都是绝缘体的是（ ）
A．橡胶、玻璃B．大地、塑料C．空气、石墨D．醋、纯水
2．某家用电器正常工作时，测得通过它的电流为5A，则此电器可能是下列中的（ ）．
A．家用空调机B．电视机C．家用洗衣机D．电风扇
3．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（ ）
A．并联B．可以串联也可以并联
C．串联D．无法判定
4．下图所示的用具中，属于费力杠杆的是（ ）
A． 镊子B． 钳子
C． 起子D． 剪子
5．教室里，同学们正在调换座位，下列所描述的情境中，人对物体一定做功的是（ ）
A．甲抱着一叠课本原地不动
B．乙推着一张空课桌在教室地面上前进
C．丙提着一只书包从教室前排走到后排
D．丁在推一张堆满课本的课桌，却没能把它推动
6．关于温度、内能、热量说法正确的是（ ）
A．物体温度升高一定是吸收了热量
B．正在沸腾的水的温度一定是100℃
C．冬天搓手变暖是通过做功使手的内能增大
D．热胀冷缩中的“热”“冷”是指内能

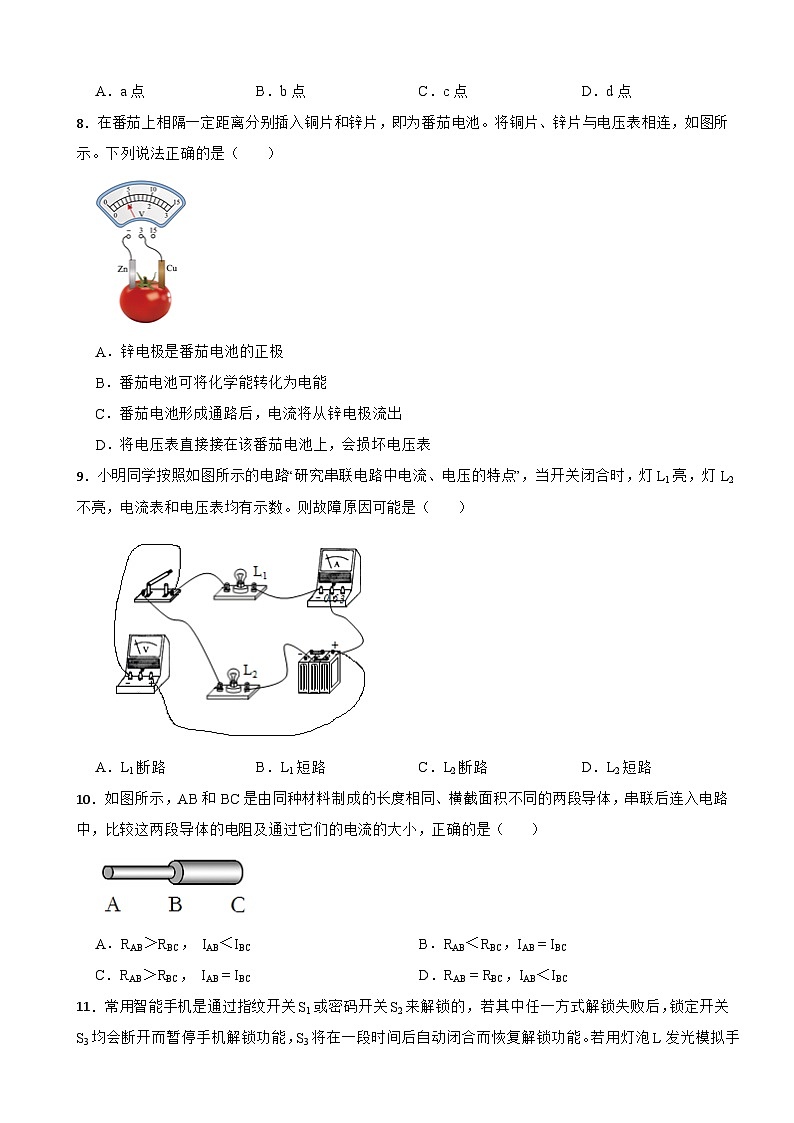

7．如图是一个光滑的轨道．某小球从轨道的O点出发，由静止开始下滑，小球始终没有离开轨道，你认为小球最远可以运动到（ ）
A．a点B．b点C．c点D．d点
8．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是（ ）
A．锌电极是番茄电池的正极
B．番茄电池可将化学能转化为电能
C．番茄电池形成通路后，电流将从锌电极流出
D．将电压表直接接在该番茄电池上，会损坏电压表
9．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路
10．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，串联后连入电路中，比较这两段导体的电阻及通过它们的电流的大小，正确的是（ ）
A．RAB＞RBC， IAB＜IBCB．RAB＜RBC，IAB = IBC
C．RAB＞RBC， IAB = IBCD．RAB = RBC，IAB＜IBC

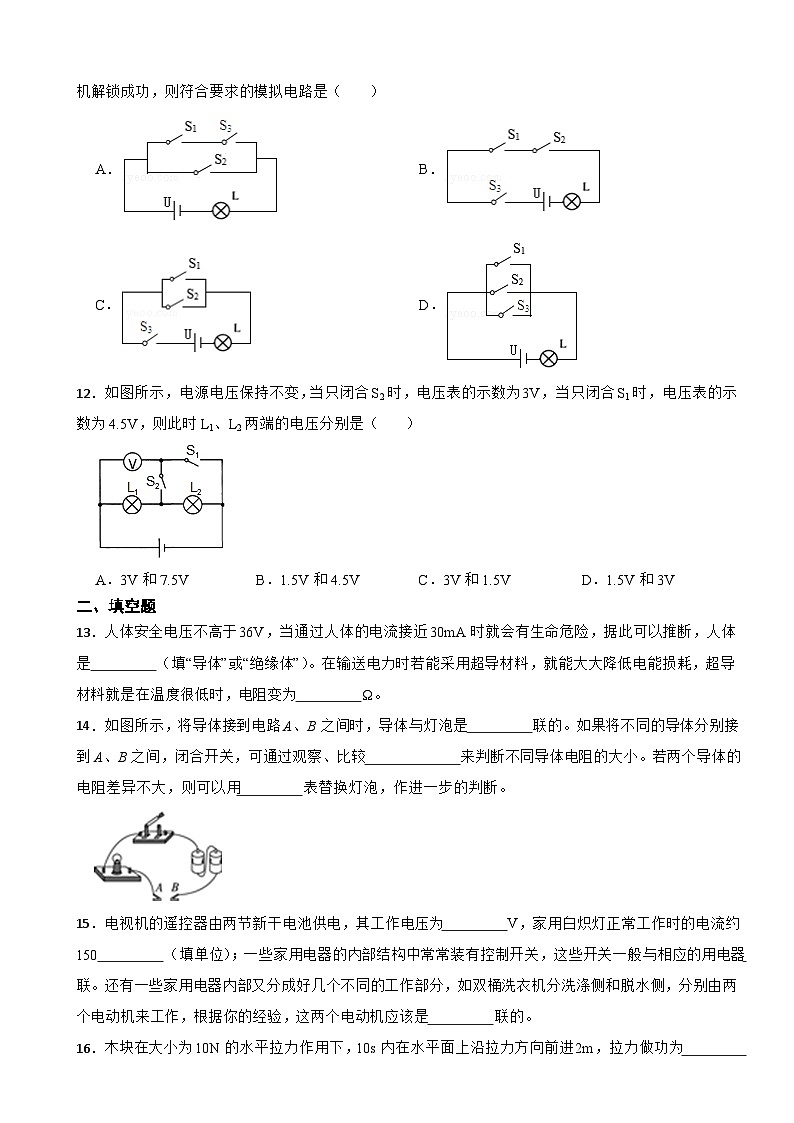

11．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A．B．
C．D．
12．如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（ ）
A．3V和7.5VB．1.5V和4.5VC．3V和1.5VD．1.5V和3V
二、填空题
13．人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险，据此可以推断，人体是 （填“导体”或“绝缘体”）。在输送电力时若能采用超导材料，就能大大降低电能损耗，超导材料就是在温度很低时，电阻变为 Ω。
14．如图所示，将导体接到电路A、B之间时，导体与灯泡是 联的。如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 来判断不同导体电阻的大小。若两个导体的电阻差异不大，则可以用 表替换灯泡，作进一步的判断。
15．电视机的遥控器由两节新干电池供电，其工作电压为 V，家用白炽灯正常工作时的电流约150 （填单位）；一些家用电器的内部结构中常常装有控制开关，这些开关一般与相应的用电器 联。还有一些家用电器内部又分成好几个不同的工作部分，如双桶洗衣机分洗涤侧和脱水侧，分别由两个电动机来工作，根据你的经验，这两个电动机应该是 联的。
16．木块在大小为10N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为 J，功率为 W；若木块重15N，在此过程中重力对木块做功为 J。
17．如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少.则油量减小时，R1的电阻值 ，油量表指针偏转 （选填“增大”、“减小”、“不变”）；此电路中R作用是 .
18．某滑动变阻器标有“100Ω 5A”字样，“100Ω”表示 ；“5A”表示 。
19．小明对家中的小汽车进行了一些研究：汽车动力来自一台单缸四冲程汽油机，正常工作时转速为1800r/min，汽缸外面有“水套”循环降温；汽车照明灯的灯泡内装有功率较大的远光灯丝和功率较小的近光灯丝，两根灯丝可根据需要交替工作。
（1）图中汽油机正处于 冲程；
（2）汽车照明灯内的近光灯丝和远光灯丝是 联连接的；
（3）汽油机10min对外做功 次。
20．如图所示为某同学自制的一个电路故障检测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表 示数；若1和2之间接一导线，则电流表有示数，电压表 示数；若1和2之间为断路，则电压表 示数，电流表 示数。（选填“有”或“无”）
21．图中，当用酒精灯加热灯丝时，灯丝的温度 ，电流表的示数变 。这个实验说明导体的电阻跟 有关，多数金属的电阻随温度的升高而 。
三、作图题
22．在图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的填入空缺处，使之成为串联电路。
23．在图所示电路的里填上适当的电表符号，使之成为正确的电路。
24．在如图的电路中添加一根导线，使两灯成为并联电路，电压表能正确测量灯泡电压
四、实验题
25．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示。
（1）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是 ；
（2）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该 ；
（3）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是______；
A．IA>IB>ICB．IA（4）为了使结论更有普遍性，可采用的方法是：__________。
A．换用不同规格灯泡多次实验B．改变电源电压多次实验
26．小明和小华探究并联电路中电流的关系，他们设计的电路如图甲所示：
（1）在连接电路的过程中，开关应该 ；
（2）闭合开关前，小明发现电流表的指针向着没有刻度的一侧偏转，如图乙所示，接下来他应该 ；
（3）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2 （选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是： （写出一条即可）。请在图丙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器； （要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出电流如下表：通过分析，得出的结论是在并联电路中， ；
（5）在实验中可以采用 或 的方法改变A、B、C处电流次数电流的大小从而进行多次实验；多次测量的目的是 .
A．多次测量求平均值减小误差
B．使结论更具普遍性
27．小明设计如图﹣1所示的电路探究“串联电路中电压的规律”。
（1）实验中小明应选择规格 （选填“相同”或“不相同”）的灯L1、L2，使实验结果具有普遍性；
（2）根据图﹣1电路图连接好电路，检查电路时，小明发现电压表指针偏转如图﹣2所示，接下来他应该对电压表进行 ；
（3）然后小明闭合开关S，发现电压表示数如图﹣3所示，为了使实验结果更准确，接下来他应该 ；
（4）小明正确测出灯L1两端的电压后，断开开关S，直接将电压表与A点相连的导线改接到C点。小明 （选填“能”或“不能”）测出灯L2两端的电压，理由是 ；
（5）小明完成测量后，与同学们交流讨论，收集了另三个同学的实验数据，记录的数据如表所示。分析实验数据，其中同学 的测量数据有误，造成错误数据的原因可能是 。
28．小明、小红和小亮在探究影响导体的电阻大小因素时，做出了如下猜想.
猜想一：导体电阻可能与导体的长度有关
猜想二：导体电阻可能与导体的横截面积有关
猜想三：导体电阻可能与导体的材料有关
实验室提供了4根电阻丝，其规格如表，
（1）如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出各自观点：
小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻大小；
小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小；
小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，而电流表示数能准确判断导体电阻的大小
你赞同 （选填：小明/小红/小亮）的观点
（2）为了验证猜想二，可依次把M、N跟 （选填导体的编号）的两端相连，闭合开关，如果电流示数越大，说明电阻丝电阻越 .小红认为只用这两根电阻丝得到的结论不具有普遍性，因此决定再增加一些电阻丝，她选择的电阻丝材料是 合金丝，长度为 m.
（3）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想 （选填：一二/三）的实验验证
五、计算题
29．如图所示，用拉力F通过动滑轮将重90N的货物匀速提升1m，动滑轮的机械效率为90%，不计绳重及滑轮与轴之间的摩擦，求；
（1）上述过程中的有用功W有；（2）上述过程中拉力所做的功W总；（3）动滑轮所受的重力G动。
30．氢燃料具有清洁无污染、效率高等优点。2022年3月，国家发改委、国家能源局联合印发《氢能产业发展中长期规划2021-2035年》，明确氢能是未来国家能源体系的重要组成部分。根据北京冬奥组委公布的数据，北京冬奥会示范运行超1000辆氢能源汽车，配备30多个加氢站，车型包括氢燃料电池大巴、氢燃料电池小轿车、氢燃料电池特种车等。[c水=4.2×103J/(kg·℃)，q氢=1.4×108J/kg]
（1）质量为0.6kg的氢燃料完全燃烧放出的热量为多少？
（2）若这些热量的50%被质量为400kg、温度为15℃的水吸收，能使水的温度升高多少？
（3）该段时间内，某辆氢燃料电池大巴以140kW的恒定功率匀速行驶了300s，则氢燃料电池大巴车的效率为多少？
六、综合题
31．读短文，回答问题：
二极管的导电特性
二极管是一种电学元件，它最重要的特性就是单向导电性。图1甲所示是二极管的实物图和它的电路图符号。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的单向导电性。
方法是：将二极管与一个小灯泡、一个开关串联接在干电池两端。闭合开关后，若灯泡亮，表明二极管的连接方式是图1乙所示，这种连接方式相当电路中的通路状态；若灯泡不亮，表明二极管的连接方式是图1丙所示。这种连接方式相当于电路中的断路状态。这个实验很直观地说明了二极管的单向导电性。
（1）把二极管、小灯泡、电池、开关分别连接成图2所示电路，请分别说明闭合开关后甲、乙电路中的小灯泡是否发光？
（2）请设计一个实验，利用二极管判断蓄电池的正负极（没有电压表、电流表，其他器材自选）。请在虚线框内画出电路图：（用表示蓄电池）
判断方法： 。
1．A
2．A
3．A
4．A
5．B
6．C
7．C
8．B
9．D
10．C
11．C
12．C
13．导体；0
14．串；灯泡亮度；电流
15．3；mA；串；并
16．20；2；0
17．变大；减小；保护电路
18．最大电阻为100Ω；允许通过的最大电流是5A
19．（1）做功
（2）并
（3）9000
20．有；无；有；无
21．升高；小；温度；增大
22．解：如图所示：
23．解：如图所示：
24．解：如图所示：
25．（1）电流表；电流表没调零
（2）换用小量程测量
（3）D
（4）A
26．（1）断开
（2）调零
（3）不发光；灯泡L2被短路（电流表A2的正负极接反）；
（4）干路里的电流是各支路里的电流之和
（5）改变电源电压；更换不同规格的灯泡；B
27．（1）不相同
（2）调零
（3）图丙电压表指针偏转角度太小，说明电压表选的量程太大，这样误差太大，所以需要断开开关，换用0~3V的量程重新做实验。
（4）不能；电压表正负接线柱接反
（5）小刚；电压表选用小量程读数
28．（1）小亮
（2）A、C；小；镍铬；0.25
（3）三
29．（1）解：将重90N的货物匀速提升1m，所做的有用功W有=Gh=90N×1m=90J
答：上述过程中的有用功W有为90J；
（2）解：由 得，拉力所做的总功
答：上述过程中拉力所做的功W总为100J；
（3）解：由图知，有两段绳子提起物体，则s=2h=2×1m=2m
由W=Fs得，绳端的拉力
不计绳重及滑轮与轴之间的摩擦，由 可得，动滑轮的重力G动=nF-G=2×50N-90N=10N
答：动滑轮的重力为10N。
30．（1）解：质量为0.6kg的氢燃料完全燃烧放出的热量Q放=m氢q氢=0.6kg×1.4×108J/kg=8.4×107J
答：质量为0.6kg的氢燃料完全燃烧放出8.4×107J的热量；
（2）解：根据题意，水吸收的热量Q吸=Q放η=8.4×107J×50%=4.2×107J
水升高的温度
答：若这些热量全部被质量为400kg、温度为15℃的水吸收，能使水的温度升高25℃；
（3）解：氢燃料电池大巴所做的功W=Pt′=140×103W×300s=4.2×107J
氢燃料电池大巴车的效率
答：氢燃料电池大巴车的效率是50%。
31．（1）甲发光、乙不发光
（2）；观察该电路图，闭合开关后，如果电灯泡发光，说明电路有电流，该蓄电池的左端为正极，如果电灯泡不发光，说明电路没有电流，该蓄电池的左端为负极。实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
实验同学
灯L1两端电压U1/V
灯L2两端电压U2/V
灯L1、L2串联总电压U/V
小西
2.1
2.4
4.5
小刚
2.5
1.5
0.8
小丽
1.2
1.8
3.0
小明
1.4
1.2
2.6
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.25
1.0
B
镍铬合金
0.50
1.0
C
镍铬合金
0.25
2.0
D
锰铜合金
0.25
1.0
