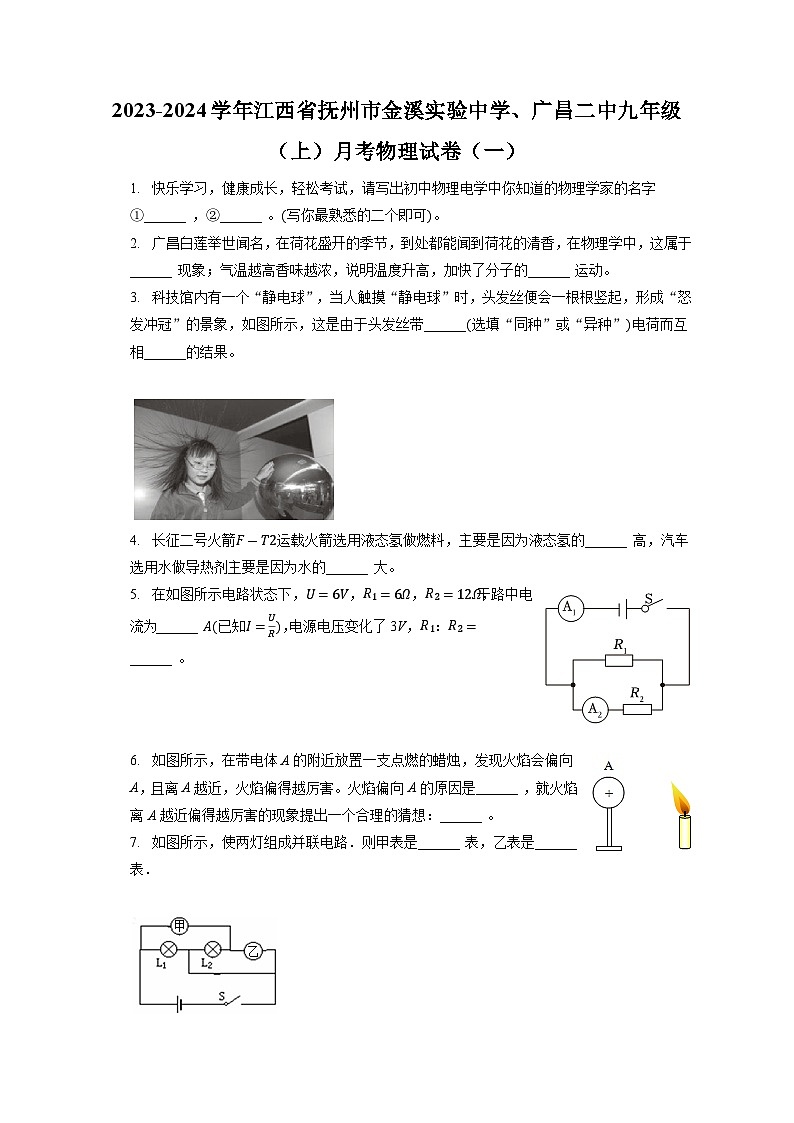

2023-2024学年江西省抚州市金溪实验中学、广昌二中九年级（上）月考物理试卷（一）
1. 快乐学习，健康成长，轻松考试，请写出初中物理电学中你知道的物理学家的名字①______ ，②______ 。(写你最熟悉的二个即可)。
2. 广昌白莲举世闻名，在荷花盛开的季节，到处都能闻到荷花的清香，在物理学中，这属于______ 现象；气温越高香味越浓，说明温度升高，加快了分子的______ 运动。
3. 科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根竖起，形成“怒发冲冠”的景象，如图所示，这是由于头发丝带______(选填“同种”或“异种”)电荷而互相______的结果。


4. 长征二号火箭F-T2运载火箭选用液态氢做燃料，主要是因为液态氢的______ 高，汽车选用水做导热剂主要是因为水的______ 大。
5. 在如图所示电路状态下，U=6V，R1=6Ω，R2=12Ω，干路中电流为______ A(已知I=UR)，电源电压变化了3V，R1：R2=______ 。


6. 如图所示，在带电体A的附近放置一支点燃的蜡烛，发现火焰会偏向A，且离A越近，火焰偏得越厉害。火焰偏向A的原因是______ ，就火焰离A越近偏得越厉害的现象提出一个合理的猜想：______ 。
7. 如图所示，使两灯组成并联电路．则甲表是______ 表，乙表是______ 表．

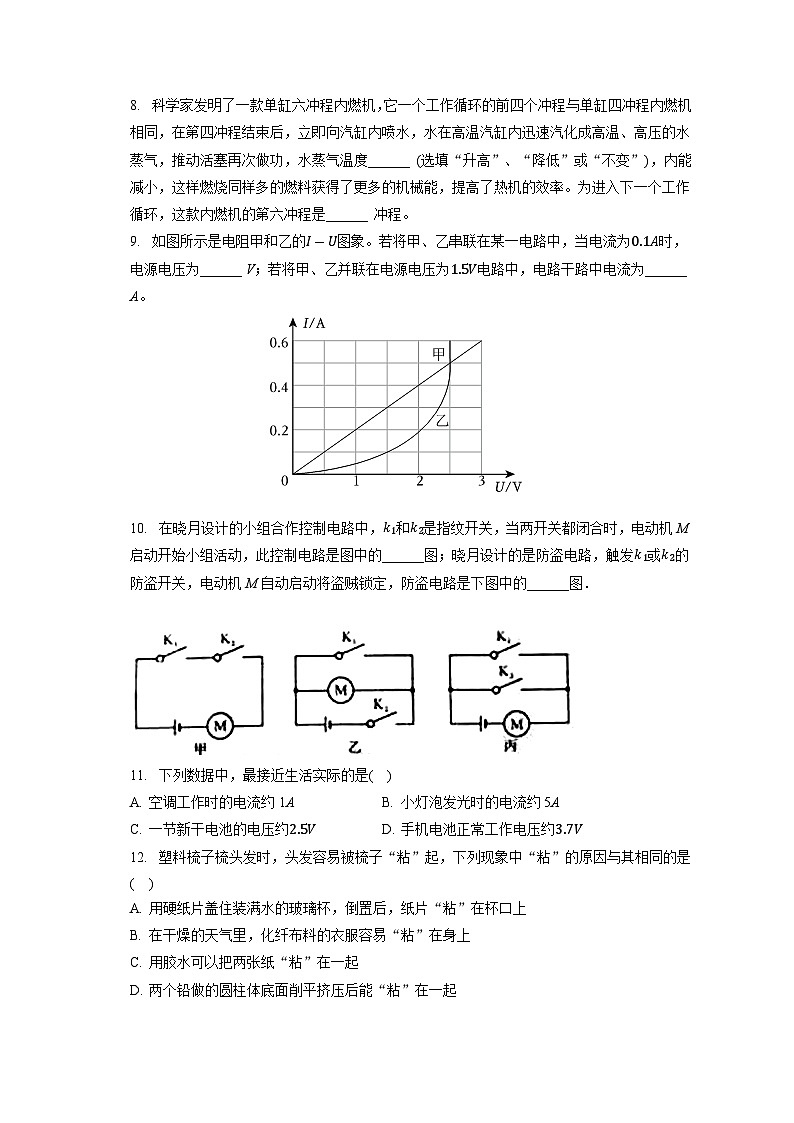

8. 科学家发明了一款单缸六冲程内燃机，它一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压的水蒸气，推动活塞再次做功，水蒸气温度______ (选填“升高”、“降低”或“不变”)，内能减小，这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率。为进入下一个工作循环，这款内燃机的第六冲程是______ 冲程。
9. 如图所示是电阻甲和乙的I-U图象。若将甲、乙串联在某一电路中，当电流为0.1A时，电源电压为______ V；若将甲、乙并联在电源电压为1.5V电路中，电路干路中电流为______ A。

10. 在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图中的______图；晓月设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的______图．


11. 下列数据中，最接近生活实际的是(    )
A. 空调工作时的电流约1A B. 小灯泡发光时的电流约5A
C. 一节新干电池的电压约2.5V D. 手机电池正常工作电压约3.7V
12. 塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是(    )
A. 用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B. 在干燥的天气里，化纤布料的衣服容易“粘”在身上
C. 用胶水可以把两张纸“粘”在一起
D. 两个铅做的圆柱体底面削平挤压后能“粘”在一起

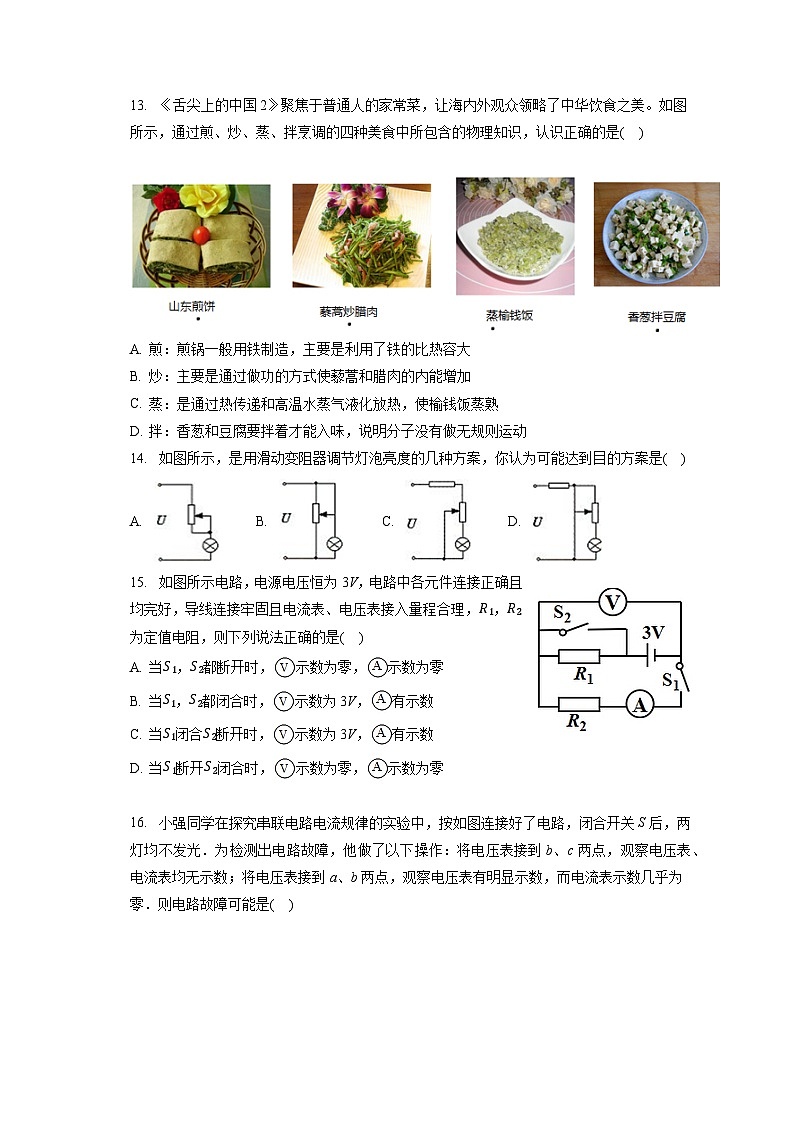

13. 《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美。如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是(    )


A. 煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B. 炒：主要是通过做功的方式使藜蒿和腊肉的内能增加
C. 蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟
D. 拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
14. 如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是(    )
A. B. C. D.
15. 如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是(    )
A. 当S1，S2都断开时，示数为零，示数为零
B. 当S1，S2都闭合时，示数为3V，有示数
C. 当S1闭合S2断开时，示数为3V，有示数
D. 当S1断开S2闭合时，示数为零，示数为零

16. 小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是(    )


A. 灯L2断路 B. 灯L2短路 C. 电流表烧坏了 D. 灯L1断路
17. 在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是(    )
A. 只把A和C接入电路，无法改变通过电位器的电流
B. 只把A和C接入电路，可以改变通过电位器的电流
C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
18. 如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是(    )
A. 电流表A1的示数变小，电流变A2的示数变大
B. 电流表A1的示数和电流表A2的示数同时变大
C. 电压表的示数变大，电流表A1的示数变小
D. 电压表的示数不变，电流表A2的示数变小

19. 阅读下文，回答文后问题：
如图展示了一个极具想象力的设想，其大意是：上面水池中的水流下来，冲击叶轮转动；叶轮带动打磨轮和水泵的轴转动；人利用打磨轮打磨工件，同时，运转的水泵又把流到下面水池水抽到上面的水池中…，只要一开始在上面水池中注满水，就能通过水的上下循环，使机器不停地工作．
(1)按要求填写表中空白

物理现象(摘取原文)
物理知识
①

重力势能转化为动能
②
人们利用打磨轮打磨工件

(2)这个设想曾得到不少人的赞许，并把这个装置誉为“永动机”．那么，这个装置真的能“永动”吗？为什么？
20. 有一款太阳能热水器，铭牌上的部分参数如表所示；将它安装在阳光充足的水平台面上，并送满水。[c水=4.2×103J/(kg⋅℃),煤气的热值q=4.2×107J/kg]
型号
JL-88
水容量/L
80
自身质量/kg
40
(1)某地区(晴天)平均每平方米的面积上，每小时接收的太阳能约为2.8×106J；若该热水器接受太阳能的有效面积为1.5m2，每天日照时间按8h计算，则它一天中接收的太阳能(E)约为多少？
(2)若这些太阳能有60%被热水器中的水吸收，则可使水温升高多少？
(3)若该热水器一天中接收的太阳能，由燃烧煤气来获得，则需要完全燃烧多少千克煤气？
21. 如图甲所示，V1、V2是两只相同的电压表。当闭合开关S后，灯泡L1和L2正常都发光，此时两只电压表的指针偏转角度相同，如图乙所示。
(1)求灯泡L1和L2两端的电压；
(2)若将灯泡L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A求此时通过灯泡L2的电流和灯泡L2两端的电压。


22. 如图所示，电源电压不变，当开关S闭合时，电压表的V1示数为12V，电压表V2的示数为4V，当开关S断开时，电压表V1的示数为6V，电压表V2的示数为8V.(请写出必要的文字说明)

(1)当开关S闭合时，灯L1及电源电压各是多少？
(2)当开关S断开时，每盏灯的电压各是多少？
23. (1)如图(1)所示的测量仪表，使用时要与被测电路______ 联，此时该仪表的分度值是______ 。
(2)如图(2)的仪表是测量______ 的，使用时要与被测用电器______ 联。
(3)如图(3)这是滑动变阻器，它上面有一铭牌标有“20Ω1A”，20Ω的含义是______ ，1A的含义是______ ，正确的连接原是______ 。


24. 小华学习做饭的过程中经常加热油和水，她猜想油的比热容比水小。如图1所示，是她探究时的实验装置。图中，除杯内分别装的是质量和初温相等的食用油和水外，其余都相同。
(1)能够支持她的猜想的事实是______ 。
A.同样情况下，油升温比水快
B.油能把食物炸黄，而水不能
C.油能漂在水面上
D.油比水难蒸发
(2)完成该实验还需要测量器材是______ 、______ 。
(3)如果小华的猜想是正确的，则图2中______ (填a或b)是食用油的温度和时间关系的函数图象。
(4)实验时，小明看到了食用油先沸腾，他得出了食用油一定比水吸热升温快的结论，小明的这种做法是______ (选填“正确”或“错误”)的，你的理由是______ 。
(5)水的比热容较大，在生活中有很多应用，请举出一例：______ 。
25. 某同学用如图所示的电路来测通过灯泡的电流。
(1)图中电流表的连接错误的是______
(2)现要测量通过A灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应将导线______(选填“a”、“b”或“c”)的一端改接在电流表的______接线柱上(选填“3”“0.6”或“负”)
(3)在第(2)问已经改动的基础上，若要测量通过A、B两灯的电流之和，而且又只允许再变动一根导线中一个端点接线的位置，应将导线______(选填“a”、“b”或“c”)的一端改接在电流表的______接线柱上(选填“3”“0.6”或“负”)
(4)在第(3)问已经改动的基础上，闭合开关，灯A、B正常发光，如果实验时电路中a线断路，则电流表的示数______(选填“变大”“变小”或“不变”)，灯A的亮度______(选填“变亮”“变暗”或“不变”)

26. 以下是小明和小芳写的一份探究报告。
【提出问题】并联电路干路中的电流与各支路中的电流有什么关系？
【猜想假设】干路中的电流等于各支路中的电流之和。

【设计实验】设计如图(甲)所示电路图；请你根据图(甲)所示的电路图把图(乙)中的元件用笔画线代替导线连接起来。
【进行实验】小芳按电路图连接电路，进行实验，实验结束后断开开关时，发现电流表如图丙所示，电流表出现这种现象的原因是______ ；而后小芳改正错误后，将电流表分别接到A、B、C三个不同位置进行实验，测得数据如表一所示。
表一：小芳记录的数据
小芳的实验
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.12
0.22
小明发现，分别用不同个数的电池串联时得到的数据不同，于是他三次改变串联电池的个数，记录数据如表二。
表二：小明记录的数据
小明的实验
实验次数
A处的电流IA
B处的电流IB
C处的电流IC
1
0.20
0.20
0.40
2
0.24
0.24
0.48
3
0.28
0.28
0.56
【得出结论】
(1)小芳的：并联电路干路中的电流与各支路中的电流的关系是：干路中的电流等于各支路中的电流之和。
(2)小明的：并联电路干路中的电流与各支路中的电流的关系是：干路中的电流等于各支路中的电流之和，且各支路中的电流相等。
【评估交流】
(1)他们的结论可靠吗？______ (选填可靠或不可靠)。
(2)若不可靠，他们的实验存在不足是：
①小芳的不足之处是______ ；
②小明的不足之处是______ 。
(3)小明所设计的表格不足之处是______ 。
答案和解析

1.【答案】焦耳  欧姆
【解析】解：在电学中学过的两个物理定律是焦耳定律和欧姆定律。
故答案为：焦耳；欧姆。
初中物理中有很多伟大的物理学家，电学中欧姆、焦耳。
本题考查的是物理学常识，难度不大，需要记忆。
2.【答案】扩散  无规则
【解析】解：在荷花盛开的季节，因为荷花分子在永不停息地做无规则运动，到处都能闻到荷花的清香；在物理学中，这属于扩散现象，气温越高香味越浓，说明温度升高，加快了分子的无规则运动。
故答案为：扩散；无规则。
不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；温度越高，扩散现象越明显。
本题考查了扩散现象，属于基础题。
3.【答案】同种  排斥
【解析】解：人体是导体，当人触摸静电球时，人体也带了和静电球同种电荷的电，故人的头发上也会带上与静电球同种电荷的电，据同种电荷相斥可知，头发之间带同种电荷，相互排斥，故头发会蓬松竖起来。
故答案为：同种；排斥。
同种电荷相斥，异种电荷相吸，故据此分析即可判断。
本题考查了电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
4.【答案】热值  比热容
【解析】解：(1)运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。
(2)因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机常用水做冷却剂。
故答案为：热值；比热容。
(1)热值是燃料的一种特性，热值越大，完全燃烧相同质量的燃料时，释放出的热量越多；
(2)因为水的比热容较大：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析。
本题考查热值以及水比热容较大特点的应用，属于基础题。
5.【答案】1.51：2
【解析】解：R1与R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，
根据并联电压规律知，U1=U2=U=6V
通过R1电流：I1=U1R1=6V6Ω=1A，
通过R2电流：I2=U2R2=6V12Ω=0.5A，
干路电流：I=I1+I2=1A+0.5A=1.5A。
电源电压变化了3V，由于电阻是导体的属性，与电压、电流无关，因而电阻不变，则R1：R2=6Ω：12Ω=1：2。
故答案为：1.5；1：2。
闭合开关，R1与R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，利用并联电路中电流特点和欧姆定律解题；
根据电阻是导体的属性进行分析解答。
本题考查并联电路的特点、欧姆定律和电阻是导体的属性，属于中档题。
6.【答案】带电体会吸引轻小物体  火焰离A越近，吸引力越大
【解析】解：在带电体A的附近放置一支点燃的蜡烛，发现火焰会偏向A，这是因为带电体会吸引轻小物体；就火焰离A越近偏得越厉害说明两者的相互作用跟距离有关，距离越小，吸引力越大。
故答案为：带电体会吸引轻小物体；火焰离A越近，吸引力越大。
带电体能吸引轻小物体；火焰离A越近偏得越厉害，说明两者的相互作用跟距离有关，距离越小，吸引力越大。
本题考查了带电体的特点，属于基础题。
7.【答案】电流；电压
【解析】解：要使灯泡L1和L2并联，电流必须从电源正极分两路分别流入两灯泡，所以甲是相当于导线的电流表，乙是相当于开路的电压表．
故答案为：电流；电压．
电流表必须与被测灯泡串联，电压表与被测灯泡并联；因电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．
解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电表在电路中的作用选择电表的位置．
8.【答案】降低  排气
【解析】解：在第四冲程结束后，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，水蒸气温度降低；这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率；
一个工作循环最后一个冲程是排气冲程，所以为进入下一个工作循环，这款内燃机的第六冲程是排气冲程。
故答案为：降低；排气。
改变物体内能的方法：一是做功，对物体做功，物体的内能增加，物体对外做功，物体的内能减小；二是热传递；
单缸六冲程内燃机一个工作循环，6个冲程，燃气对外做功2次，据此分析回答。
本题考查了改变内能的方法、内燃机六个冲程的工作过程，理解并用好：新型内燃机一个工作循环，6个冲程，燃气对外做功2次。
9.【答案】20.4
【解析】解：
①将电阻甲、乙串联在电路中，由串联电路的电流特点可知，通过它们的电流都为0.1A，
由I-U图象可知，当I=0.1A时，电阻甲和乙两端的电压分别为：U甲=0.5V，U乙=1.5V，
根据串联电路的电压特点，则电源电压为：U=U甲+U乙=0.5V+1.5V=2V；
②当电阻甲、乙并联在电路中，由并联电路的电压特点可知，它们两端的电压都等于电源电压1.5V，
由I-U图象可知，当U=1.5V时，通过电阻甲、乙的电流分别为：I甲=0.3A，I乙=0.1A，
根据并联电路的电流特点，则干路中的电流：I总=I甲+I乙=0.3A+0.1A=0.4A。
故答案为：2；0.4。
将电阻甲、乙串联在电路中，由串联电路的电流特点可知通过它们的电流相等，从I-U图象中读出当电流为0.1A时，电阻甲和乙对应的电压值，再根据串联电路的电压特点计算电源电压。
将电阻甲、乙并联在电路中，由并联电路的电压特点可知它们两端的电压等于电源电压，从I-U图象中读出当电压为1.5V时，电阻甲和乙对应的电流值，再根据并联电路的电流特点计算干路中的电流。
本题考查了串并联电路的电压和电流特点，关键是从图象中读取相关信息。
10.【答案】甲  丙
【解析】解：
k1、k2都闭合时，电动机M才能启动开始小组活动，由此说明两开关串联后控制电动机，所以控制电路是甲图；
触发k1或k2，电动机都能工作将盗贼锁定，所以两开关应并联，所以防盗电路是丙图．
故答案为：甲；丙．
通常开关与被控制用电器串联，闭合开关接通电路，用电器工作，断开开关，用电器停止工作；若开关与用电器并联，开关断开用电器工作，开关闭合，用电器短路不能工作；
根据串联电路的特点，开关串联时，只有开关同时闭合才能接通电路；
根据并联电路的特点，开关并联时，只要有一个开关闭合就能接通电路．
本题考查对开关的串联和并联的在电路中作用的认识和理解，属于一道基础题．
11.【答案】D
【解析】解：A、空调工作时的电流约5A，故A不符合实际；
B、小灯泡发光时的电流约0.3A，故B不符合实际；
C、一节新干电池的电压为1.5V，故C不符合实际；
D、手机电池正常工作电压约3.7V，故D符合实际。
故选：D。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
12.【答案】B
【解析】解：用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。
A、用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上，是由于大气压的作用，故A不符合题意；
B、穿着的化纤衣服“粘”毛绒，是因为衣服摩擦起电后带静电，会吸引轻小物体，故B符合题意；
C、涂上胶水，两张纸粘到一起，说明分子间有相互作用的引力，故C不符合题意；
D、两个铅柱底面削平挤压后能“粘”在一起，说明分子间存在引力，故D不符合题意。
故选：B。
(1)我们周围存在大气压，空气内部向各个方向都有压强；
(2)摩擦可以使物体带电，带电体具有吸引轻小物体的性质；
(3)(4)物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的引力与斥力。
本题考查了摩擦起电现象、大气压、分子间作用力、凝固的掌握情况，需要结合具体实例进行分析。
13.【答案】C
【解析】解：A、煎锅一般用铁制造，主要是利用铁具有良好的导热性，该选项说法不正确；
B、炒主要是通过热传递的方式使藜蒿和腊肉的内能增加，该选项说不正确；
C、蒸是通过热传递(水蒸气的热传给榆钱饭)和高温水蒸气遇冷液化放热，使榆钱饭蒸熟，该选项说法正确；
D、香葱和豆腐要拌着才能入味，说明了分子在做无规则运动，该选项说法不正确。
故选：C。
(1)金属的物质，一般都具有良好的导热性；
(2)改变物体内能有做功和热传递两种方式，做功是能量的转化过程，热传递是能量的转移过程；
(3)物质由气态变成液态的过程叫做液化，液化放热；
(4)物质是由分子组成的，分子在不停地做无规则运动。
本题以中华美食为背景考查相关的物理知识，注重了物理和生活的联系，是中考的热点。
14.【答案】A
【解析】解：
A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电路中的电流，改变灯泡的亮度。故A符合题意。
B、滑动变阻器的上半段被短路，灯泡和滑动变阻器的下半段是并联的，灯泡两端电压始终等于电源电压，所以滑动变阻器不能改变灯泡的亮度。故B不符合题意。
C、如图，灯泡和滑动变阻器的下半段被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度。故C不符合题意。
D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度。故D不符合题意。
故选：A。
灯泡和滑动变阻器串联在电路中，移动滑片，改变连入电路的电阻，改变电路中灯泡的电流，能调节灯泡的亮度。灯泡和滑动变阻器并联时，移动滑片，不能改变灯泡的电流，不能调节灯泡的亮度。
滑动变阻器和灯泡串联时才能改变灯泡的亮度。掌握滑动变阻器连入电路的部分，才能具体判断灯泡亮度的变化情况。
15.【答案】B
【解析】解：A、由图示电路图可知，当S1，S2都断开时，电路断路，电路电流为零，电流表示数为零，电压表直接接在电源两端，电压表示数等于电源电压3V，故A错误；
B、由图示电路图可知，当S1，S2都闭合时，电阻R1被短路，只有电阻R2接入电路，电压表测电源电压，电压表示数为3V，电流表测电路电流，电流表有示数，故B正确；
C、由图示电路图可知，当S1闭合S2断开时，两电阻串联接入电路，电压表测电阻R2两端电压，电压表示数小于电源电压3V，故C错误；
D、由图示电路图可知，当S1断开S2闭合时，电路断路，电路电流为零，电流表示数为零，电压表接在电源两端，电压表示数等于电源电压3V，故D错误；
故选B.
分析清楚电路结构，确定各电路元件的连接方式，然后确定各电表的示数．
本题考查了判断求电流表示数，分析清楚电路结构是正确解题的关键．
16.【答案】A
【解析】【分析】
本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是断路，电压表有示数，说明开路在电压表的两接线柱之间。
开关闭合后，两个灯泡都不发光，说明电路是断路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连。
【解答】
(1)由题意可知，开关闭合后，两灯均不发光，电流表始终无示数，则电路故障为断路，故B错误；
(2)将电压表接到b、c两点，观察电压表无示数，说明电压表与电源两极间有断路，则L1之外存在断路；
将电压表接到a、b两点，观察电压表有明显示数，说明电压表与电源两极间是通路，则电流表和灯泡L1完好，所以是灯L2断路，故A正确，CD错误。
故选A。
17.【答案】AC
【解析】解：(1)只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流．故A正确，B错误．
(2)只将B、C两点接入电路，电阻丝的右半段接入了电路，当滑片顺时针旋动时，电位器接入电路电阻变小．故C正确，D错误．
故选AC
电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大．
电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻．本题体现了物理和生活的密切关系．
18.【答案】D
【解析】解：
由图可知，R1、R2并联，电压表测量各支路两端的电压；
电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测通过变阻器R2的电流；
将滑动变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过变阻器的电流减小，即电流表A1的示数变小；
由于定值电阻两端的电压不变，所以通过它的电流不变；
并联电路中干路电流等于各支路电流的和，则干路电流减小，即电流表A2的示数变小；故AB错误；
电压表测量各支路两端的电压，电压表示数保持不变，故C错误，D正确；
故选：D。
由图可知，该电路为并联电路，电压表测量各支路两端的电压，电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测量的通过变阻器的电流；根据滑片位置的变化判定电阻的变化，然后根据欧姆定律和并联电路的电流、电压规律判定各表示数的变化。
本题考查了电路的动态变化问题，分析电路图得出电路的连接方式和电表的测量对象是本题的突破口，灵活运用并联电路的特点是解题的关键。
19.【答案】解：(1)上面水池中的水流下来，冲击叶轮转动是重力势能转化为动能；人们利用打磨轮打磨工件是机械能转化为内能；
(2)这个装置不能能“永动”，由于从上面流到下面水池过程中，由于用来打磨物体消耗能量，故流下来的水不能全部被抽送到上面的水池中．即流下来的水要比抽上去的水多，随着时间的推移，上面水池中的水越来越少，一定时间后便不再有水从上面流下来，所以这个装置不能够“永动”．
故答案为：(1)

物理现象(摘取原文)
物理知识
①
上面水池中的水流下来，冲击叶轮转动
重力势能转化为动能
②
人们利用打磨轮打磨工件
机械能转化为内能
(2)不能；不遵循能量守恒．
【解析】此题要从能量的角度入手去分析解决：水从高处落下冲击叶轮，有一部分重力势能转化为叶轮的动能，还有一部分重力势能转化为掉入水池中的水的动能．转化为叶轮的动能的那部分能量也没有全部提供给水泵用来提升水，还有一部分用来打磨物体及转动部分摩擦做功．总之，明确在这个过程中存在着能量的流失是解此题的关键．
明确装置中的能量转化过程，知道能量的损失是解此题的核心．
20.【答案】解：(1)根据题意可知，它一天中接收的太阳能：
E=2.8×106J/(m2⋅h)×1.5m2×8h=3.36×107J；
(2)这些太阳能有60%被热水器中的水吸收，则水吸收的热量：
Q吸=Eη=3.36×107J×60%=2.016×107J；
水的体积V=80L=80dm3=0.08m3，
由ρ=mV可知，水的质量：m=ρV=1×103kg/m3×0.08m3=80kg，
由Q吸=cmΔt可知，水升高的温度：Δt=Q吸cm=2.016×107J4.2×103J/(kg⋅℃)×80kg=60℃；
(3)若该热水器一天中接收的太阳能由燃烧煤气来获得，则Q放=E，
由Q放=mq可知需要完全燃烧的煤气质量：
m煤气=Q放q煤气=3.36×107J4.2×107J/kg=0.8kg。
答：(1)它一天中接收的太阳能为3.36×107J；
(2)若这些太阳能有60%被热水器中的水吸收，则可使水温升高60℃；
(3)若该热水器一天中接收的太阳能由燃烧煤气来获得，则需要安全燃烧0.8千克煤气。
【解析】(1)已知该太阳能热水器每平方米每小时接收的太阳能，再乘以有效面积和时间，即可得出1天中接收的太阳能E；
(2)利用效率公式变形，计算出水吸收的热量；利用密度公式求出热水器中水的质量，利用Q吸=cmΔt求出水升高的温度；
(3)若该热水器一天中接收的太阳能由燃烧煤气来获得，则Q放=E，由Q放=mq可得出需要完全燃烧的煤气质量。
本题考查了阳能热水器利用率、吸热公式的计算，涉及的知识点多、综合性强，要求灵活运用公式或规律求解。
21.【答案】解：
(1)由图甲所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；
串联电路总电压大于部分电路电压，由图乙所示电压表可知，两电压表指针位置相同，
则电压表V1的量程为0∼15V，示数为6V，电压表V2的量程为0∼3V，示数为1.2V；
则灯L1两端电压为1.2V，灯L2两端电压：
U2=U-U1=6V-1.2V=4.8V；
(2)由图丙所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，
通过L2的电流：
I2=I-I1=1.5A-1.2A=0.3A，
灯L2并联在电源两端，电源电压为6V，则L2两端电压为6V。
答：(1)L1两端电压为1.2V，L2两端的电压为4.8V；
(2)通过L2的电流为0.3A，L2两端的电压为6V。
【解析】(1)由图甲所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；
根据电压表所测电路电压与指针偏转情况确定两电压表量程，读出其示数，然后求出两灯泡两端电压；
(2)由图丙所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，由并联电路特点求出通过灯泡的电流、求出灯泡两端电压。
本题考查了求电压与电流问题，分析清楚电路结构是正确解题的前提与关键，应用串并联电路特点、掌握电表的读数方法即可正确解题。
22.【答案】解：(1)由电路图知，当开关S闭合时，L2被短路，L2两端的电压U2=0V；
电压表V1测电源的电压，则电源的电压U=12V；
L1与L3串联，V2测量L1两端的电压，所以L1两端的电压U1=4V，
(2)当S断开时，三盏灯串联，V1测量L1、L3两端的总电压，所以L2两端的电压U2'=U-UV1'=12V-6V=6V；
V2测量L1、L2两端的总电压，所以L3两端的电压U3'=U-UV2'=12V-8V=4V；
则L1两端的电压U1'=U-U2'-U3'=12V-6V-4V=2V。
答：(1)开关S闭合时，L1两端的电压为4V，电源的电压为12V；
(2)开关S断开时，L1两端的电压为2V，L2两端的电压为6V，L3两端的电压为4V。
【解析】(1)当开关S闭合时，L2被短路，L1与L3串联，电压表V1测L1与L3的总电压，即为电源的电压；
(2)当开关S断开时，三灯泡串联，电压表V1测灯泡L1与L3两端的电压之和，电压表V2测灯泡L1与L2两端的电压之和，根据串联电路的电压特点求出每盏灯两端的电压;
本题考查了串联电路电压特点的应用，解题的关键是正确分析开关在不同状态下电路的连接方式以及电压表所测电压。
23.【答案】串  0.02A电压  并  表示滑动变阻器的最大电阻是20Ω允许通过的最大电流是1A 一上一下
【解析】解：(1)如图(1)所示，表盘中间的符号是“A”，说明这是一个测量电流大小的仪表，分度值是0.02A，电流表应串联在电路中；
(2)如图(2)所示，表盘中间的符号是“V”，说明这是一个测量电压大小的仪表，电压表应串联在电路中；
(3)滑动变阻器铭牌上标有“20Ω1A”表示滑动变阻器的最大电阻是20Ω，允许通过的最大电流是1A。正确的连接原是一上一下。
故答案为：(1)串；0.02A；
(2)电压；并；
(3)表示滑动变阻器的最大电阻是20Ω；允许通过的最大电流是1A；一上一下。
(1)(2)根据表盘中的符号判断是什么表，然后确定分度值和连接方式；
(3)滑动变阻器铭牌上标有的电阻值表示滑动变阻器的最大电阻，电流值表示滑动变阻器允许通过的最大电流。
本题考查了电流表、电压表和滑动变阻器的使用，属于基本技能的考查。
24.【答案】A 温度计  秒表  a 正确  吸收相同的热量，油升高的温度较高，说明油的比热容较小，即油吸热升温比水快  汽车散热器内装有水
【解析】解：(1)油与水的质量m相等，吸收的热量Q相等，由吸热公式Q=mcΔt的变形公式Δt=Qcm可知，比热容小的液体，温度变化大，升温快，故A正确；
(2)该实验需要测量液体的温度，需要测量加热时间，因此还需要的测量器材有：温度计，秒表；
(3)由Q=cmΔt得，Δt=Qcm，质量相同的水和食用油吸收相同的热量，食用油的比热容小，温度变化大，所以食用油的温度随时间变化的图象是a；
(4)由题意可知，两烧杯里分别倒入初始温度和质量相同的水和油，加热相同的时间，水和油吸收的热量相同，油先沸腾，说明在相同时间内油升高的温度较高，则根据公式可得油的比热容较小，即油吸热升温比水快，因此小明的做法是正确的；
(5)水的比热容大的应用：热水袋内装有水、汽车散热器内装有水等。
故答案为：(1)A；(2)温度计；秒表；(3)a；(4)正确；吸收相同的热量，油升高的温度较高，说明油的比热容较小，即油吸热升温比水快；(5)汽车散热器内装有水。
(1)根据吸热公式Q=mcΔt的变形公式分析答题；
(2)实验时，需要控制加热时间，测量液体的温度，因此实验需要温度计及秒表；
(3)由Δt=Qcm可知，质量相同的不同物质吸收相同的热量，比热容越小，温度变化越大；
(4)液体升高相同的温度，需要的时间越短，液体升温越快，需要的时间越长，升温越慢；
(5)水的比热容大的应用：热水袋内装有水、汽车散热器内装有水等。
本题主要考查学生对控制变量法的掌握，控制变量法是初中物理实验探究中经常采用的方法，一定要会运用这种方法研究问题。
25.【答案】电流表正负接线柱接反  c 3 a 负  变小  不变
【解析】解：
(1)根据实物图可知，电流进入了电流表的负接线柱，从电流表的正接线柱流出，然后流入灯泡B，再回电源负极，故该图中电流表的接法错误是正负接线柱接反。
(2)若要测量通过灯A的电流，则电流表应与灯A串联，故将导线c从电流表负接线柱移动到3接线柱上即可。
(3)若要测量A和B两盏灯的电流之和，则电流表需在干路中，因此将导线a从电流表3接线柱移动到负接线柱上即可。
(4)闭合开关，灯A、B正常发光，此时电流表测量干路电流，实验时电路中a线断路，这时电流表只测量灯泡A的电流，所以电流表的示数变小，因为A和B灯泡并联，所以B灯泡断路后，灯A电压不变，通过的电流不变，所以A的功率不变，即A的亮度不变。
故答案为：(1)电流表正负接线柱接反；(2)c；3；(3)a；负；(4)变小；不变。
(1)电流必须从电流表的正接线柱流入，负接线柱流出；据此分析电流表的接线问题；
(2)要测量通过灯A的电流，电流表与灯A串联，因此电流从电流表负接线柱流出后，再流入灯泡A，然后回到电源负极；
(3)若要测量A和B两盏灯的电流之和，电流从电流表的正接线柱流入，从负接线柱流出后，再分别流入A和B，然后回到电源负极；
(4)根据并联电路电流的规律和影响灯泡亮度的因素进行分析。
本题考查电流表的正确使用，电流表与被测用电器串联，电流必须从电流表的正接线柱流入，负接线柱流出。
26.【答案】电流表使用前指针没有调零  不可靠  仅根据一次实验数据得出的结论有偶然性  选用灯泡的规格相同，实验结论有偶然性  电流缺少单位
【解析】解：
【设计实验】
图(甲)中，两灯并联，电流表测通过L1的电流，结合实验数据可知，电流表应选用小量程，根据电路图连接实物图，如下图所示：

【进行实验】
实验结束后断开开关时，发现电流表如图丙所示，即电流表指针没有在零刻度，电流表出现这种现象的原因是：电流表使用前指针没有调零；
【评估交流】
(1)小芳仅根据一次实验数据得出的结论有偶然性，所以小芳的结论不可靠；
小明实验中每次通过两灯的电流相同，这是因为选用灯泡的规格相同，器材太特殊，实验结论有偶然性，所以小明的结论不可靠；
(2)他们的实验存在不足是：
①小芳的不足是仅根据一次实验数据得出的结论有偶然性；
②小明的不足是选用灯泡的规格相同，实验结论有偶然性。
(3)小明所设计的表格不足之处是：电流缺少单位。
故答案为：
如上图所示；电流表使用前指针没有调零；
(1)不可靠；
(2)①仅根据一次实验数据得出的结论有偶然性；②选用灯泡的规格相同，实验结论有偶然性；
(3)电流缺少单位。
【设计实验】
分析电路连接，根据电路图连接实物图；
【进行实验】
电流表使用前指针要调零；
【评估交流】
用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多，据此分析；
(3)电流应有单位。
本题研究并联电路干路中的电流与各支路中的电流有什么关系，考查电路连接、电流表使用及归纳法的运用及设计表格注意的问题。
