四川省攀枝花市仁和区2022-2023学年九年级上学期期中物理试卷

这是一份四川省攀枝花市仁和区2022-2023学年九年级上学期期中物理试卷，共36页。试卷主要包含了单项选择题，填空，实验探究题，计算题等内容，欢迎下载使用。
2022-2023学年四川省攀枝花市仁和区九年级（上）期中物理试卷
一、单项选择题（本题共10小题，每小题3分，共30分）
1．（3分）关于如图所示的情景，下列说法中正确的是（　　）

A．甲图：注射器中的液体很难被压缩，说明液体分子之间没有间隙
B．乙图：用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C．丙图：雪花飞扬，说明分子处在永不停息地无规则运动中
D．丁图：做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
2．（3分）关于温度、热量和内能，下列说法正确的是（　　）
A．0℃的冰块内能为零
B．温度高的物体含有的热量多
C．热传递的方向由内能大小决定
D．物体吸收热量温度不一定升高
3．（3分）为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款新型汽车。与某款汽车同样油耗和使用条件下，发动机工作时，动力更强劲。如图为其发动机某一冲程示意图，下列有关说法错误的是（　　）

A．尾气中“汽油味”降低，是因为汽油在汽缸中燃烧比较完全
B．该冲程为做功冲程，内能转化为机械能
C．汽油在汽缸内完全燃烧，发动机效率可达100%
D．该发动机减少了碳排放，有利于节约能源和环境保护
4．（3分）如图装置，用铁夹将温度传感器、两个试管固定在铁架台上，两试管装有质量相同的不同种液体，传感器通过数据采集线与计算机相连接，在计算机上得到的实验图象如图所示（　　）

A．甲的比热容比大
B．同时加热相同时间，甲吸收热量多
C．甲、乙升高相同的温度，甲吸收热量多
D．乙吸热升温比甲慢
5．（3分）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，下列说法正确的是（　　）

A．M带上了正电
B．N的金属箔片张角变大
C．金属棒中电流的方向由M向N
D．用手触摸金属棒，M、N的金属箔片张角不变

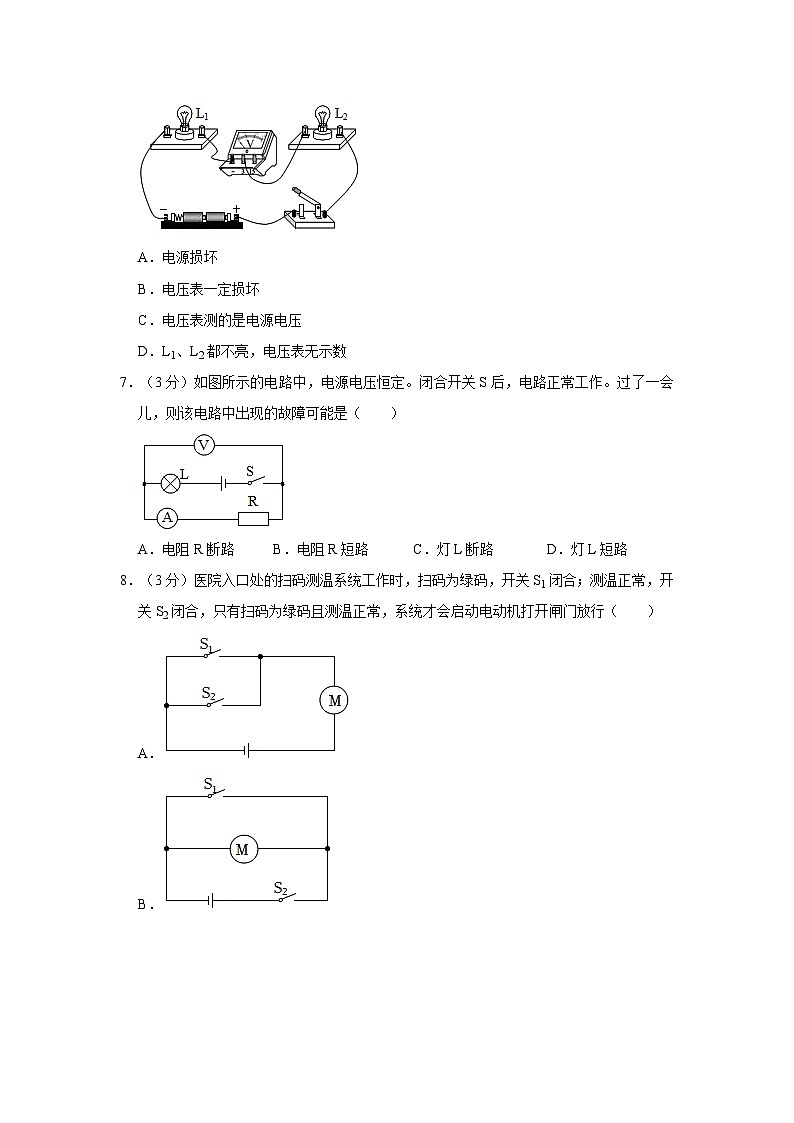

6．（3分）小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（　　）

A．电源损坏
B．电压表一定损坏
C．电压表测的是电源电压
D．L1、L2都不亮，电压表无示数
7．（3分）如图所示的电路中，电源电压恒定。闭合开关S后，电路正常工作。过了一会儿，则该电路中出现的故障可能是（　　）

A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
8．（3分）医院入口处的扫码测温系统工作时，扫码为绿码，开关S1闭合；测温正常，开关S2闭合，只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行（　　）
A．
B．
C．
D．
9．（3分）在如图所示的电路中，电源电压保持不变，开关闭合后，三个电表的示数变化情况是（　　）

A．A的示数变大，V1的示数不变，V2的示数变小
B．A的示数变大，V1的示数变大，V2的示数变小
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数变小，V2的示数变大
10．（3分）如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）

A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
二、多项选择题（本题共2小题，每小题4分，共8分。每小题有一个以上选项符合题目要求。全部选对得4分，选对但不全得2分，有错选的不得分)
（多选）11．（4分）下列说法正确的是（　　）
A．沿海地区通常比内陆地区昼夜温差小，是因为水的比热容比沙石的比热容大
B．冬天双手互搓，手的温度升高，是通过热传递的方式改变手的内能
C．长时间紧压在一起的铅片和金片互相渗入，是由于发生了扩散现象
D．汽油机的做功冲程中，燃气对外做功，将机械能转化为内能
（多选）12．（4分）在如图所示的电路中，下列分析正确的是（　　）


A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
三、填空、简答、作图题（每空1分，作图每题2分，共30分）
13．（3分）如图所示，在配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去　 　。这是因为活塞压缩空气，使空气的内能 　 　，温度升高，这一过程与内燃机工作的 　 　冲程原理相同。

14．（3分）如图是“静电章鱼”实验，用毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，形状像章鱼。摩擦起电过程中 　 　（选填“有”或“没有”）电荷产生，由于毛皮比塑料更容易失去电子，毛皮与塑料管摩擦后毛皮带 　 　电；塑料丝呈章鱼状是因为 　 　。

15．（2分）2022年5月20日，我国使用长征二号丙运载火箭同时将3颗试验卫星发射成功。火箭的燃料使用了液态氢，主要是因为它的 　 　大，火箭发射升空过程中火箭的机械能 　 　（选填“守恒”或“不守恒”）。
16．（2分）某台四冲程汽油机的转速为1200r/min，在1s内汽油机对外做了 　 　次功。若其效率为40%，消耗5kg的柴油转化成的机械能是 　 　J。（q柴油＝4.3×107J/kg）
17．（2分）贵港很多“村村通”的道路两旁都安装有如图所示的太阳能LED照明路灯。它主要由
太阳能电池板、LED灯头等部件构成。LED是一种发光二极管，是由 　 　材料制成（选填“导体”、“半导体”或“绝缘体”），通过电流能够发光，可以把电能直接转化成 　 　能。

18．（2分）小伟在探究物体导电能力实验时，将玻璃块接入如图所示电路中。闭合开关，发现小灯泡不亮，用酒精灯加热玻璃块，当玻璃达到红炽状态时，电流表有示数，说明玻璃由 　 　（选填“导体变为绝缘体”或“绝缘体变为导体”）。说明导体与绝缘体之间 　 　（选填“有”或“没有”）绝对的界限。

19．（3分）如图甲所示，仅闭合开关S1，电压表示数如图乙；再闭合S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，通过L1的电流为 　 　A，灯L1两端的电压为 　 　V；当仅闭合S1时，电流表A1的示数为 　 　A。

20．（4分）电流、电压和电阻，是电路学习中三个重要的物理量，如图所示情境粗略却形象地反映了这三者之间的关系。
①图中丙与甲的关系反映了 　 　的关系，丙与乙的关系反映了 　 　的关系。
②图中信息还反映出导体的电阻与导体的 　 　有关，它们的关系可归纳为：相同条件下，　 　。

21．（4分）某同学制作了一种自动测定油箱内油面高度的装置，如图所示，从油量表指针所指的刻度就可以知道油面的高度。油量表其实是 　 　表；当油面升高时，滑动变阻器的阻值 　 　（选填“增大”或“减小”），油量表示数 　 　（选填“增大”或“减小”），在该电路中，定值电阻R的作用是 　 　。

22．（1分）乙醇汽油是汽油和乙醇的混合液体，从体积来看，其中90%是汽油，这种混合液体的热值为 　 　J/L。（汽油的热值为3.6×107J/L，乙醇的热值为2.4×107J/L）
23．（2分）请根据如图所示的实物图，画出对应的电路图。

24．（2分）如图所示电路元件，要求：L1和L2组成并联电路，开关S1控制整个电路、开关S2只控制L2，电流表测量干路电流，电压表测量L2两端的电压。请在实物图中连接实物电路。

四、实验探究题（除有特殊说明的题外，每空1分，共22分）
25．（6分）如图甲所示是“探究不同物质吸热情况”的实验。在实验过程中，每隔2min记录一次温度，记录数据如表所示。
加热时间/min
0
2
4
6
8
温度/℃
煤油
20
22
24

28
水
20
21
22
23
24
（1）用相同的酒精灯加热的目的是 　 　。
（2）要完成该实验，除图甲所示器材外，还需要的一个测量工具是 　 　。
（3）实验中，通过比较 　 　来间接反映水和煤油所吸收的热量。
（4）分析表中数据可知，对于质量相等的水和煤油若使两者升高相同的温度，则 　 　吸收的热量较多。由此可见，　 　的比热容较大。
（5）在对实验进行反思时，某同学将实验装置进行了改进并设计了如图丙所示的装置。与原装置相比，该装置的优点是 　 　（答出一条即可）。
26．（4分）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
（1）实验中通过观察 　 　比较电阻丝电阻的大小；
（2）实验中采用的研究方法是 　 　和转换法；
（3）分别将编号为 　 　的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（4）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 　 　代替小灯泡完成实验。

27．（6分）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：

（1）实验中，小明应该选择两个小灯泡规格是 　 　（“相同”或“不相同”）的
（2）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 　 　（“灯L1开路”或“灯L1短路”）。
（3）排除故障后，他测出了L1支路上的电流IA＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流IB、干路电流IC，两次测得的结果都如图乙所示，则小明由此数据得出并联电路中干路电流和各支路电流的关系是 　 　（写关系式即可）。
（4）本次实验的不足之处是：　 　。
（5）评估：测量电流时，连接好电路，闭合开关，原因是电流表 　 　；断开开关，纠正错误后，再闭合开关，接下来的操作是：断开开关，　 　。继续进行实验。
28．（6分）学习小组在组成串并联电路的实验中。

（1）小刚连接了如图一所示电路，如果合，上开关　 　路（选填“通”、“断”或“短”）。
（2）小刚想将电路全部拆散，重新连接，小强认为只需拆除 　 　这一根导线，就能成为串联电路。小强将多余的线拆除以后，闭合开关S时1、L2都不亮，用一段导线的两端接触A、B两点时，两灯都不亮，两灯也不亮；接触E、F两点时1亮。对此，下列判断中正确的是 　 　。
A.灯L1断路
B.灯L2断路
C.开关S断路
D.灯L2短路
（3）小强认为，在小刚最初连接的电路中，如果只改动一根导线就能成为两灯并联的正确电路，并画出改动后的导线。
（4）小马和小程想比较并联电路中L1和L2中的电流的大小关系，他们的方案是：按照图二所示的电路，只闭合S1测出L1中的电流I1，只闭合S2测出L2中的电流I2，比较I1和I2的大小，请你评估：他们的方案是 　 　（选填“可行”或“不可行”），理由是 　 　。
（5）另一组同学连成了如图三所示的电路，当S1闭合、S2断开时，电压表示数为2.5V，当S1断开、S2闭合时，电压表示数为6V。请判断当S1闭合、S2闭合时电压表示数为 　 　V。
五、计算题（29题6分，30题4分，共10分）
29．（6分）小华家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。当只有该热水器使用天然气时，天然气表的示数由1365.05m3变为1365.17m3。已知水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3。求：
（1）水吸收的热量；
（2）消耗的天然气完全燃烧放出的热量；
（3）该热水器的效率。
30．（4分）如图所示，只闭合开关S1，电流表A1的示数为0.5A，A2的示数为0.2A，求：
（1）通过电源的电流为多少？
（2））若灯L2、L3为相同的灯泡，再闭合开关S2，A1的示数为多少？干路中的电流为多少？
（提示：每个问题必须对电路结构进行文字描述或画简化电路表示）
























2022-2023学年四川省攀枝花市仁和区九年级（上）期中物理试卷
参考答案与试题解析
一、单项选择题（本题共10小题，每小题3分，共30分）
1．（3分）关于如图所示的情景，下列说法中正确的是（　　）

A．甲图：注射器中的液体很难被压缩，说明液体分子之间没有间隙
B．乙图：用手捏海绵，海绵的体积变小了，说明分子间存在空隙
C．丙图：雪花飞扬，说明分子处在永不停息地无规则运动中
D．丁图：做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
【答案】D
【分析】（1）分子间存在相互作用的引力和斥力；分子间存在间隙。
（2）分子的无规则运动快慢与温度有关，温度越高，分子的热运动越剧烈。
【解答】解：A、注射器中的液体很难被压缩，故A错误；
B、用手捏海绵，说明力改变物体的形状；
C、雪花飞扬，不能说明分子处在永不停息地无规则运动；
D、做“墨水滴入水中”的扩散实验时，故D正确。
故选：D。
2．（3分）关于温度、热量和内能，下列说法正确的是（　　）
A．0℃的冰块内能为零
B．温度高的物体含有的热量多
C．热传递的方向由内能大小决定
D．物体吸收热量温度不一定升高
【答案】D
【分析】①任何物体都有内能。
②热量是过程量，应该用“吸收”或“放出”来修饰。
③热传递的条件是物体之间有温度差，高温物体将能量向低温物体传递，直至各物体温度相同。
④物体内能改变了，可能表现在温度的变化，也可能表现在物态的变化。
【解答】解：A、任何物体都有内能，故A错误；
B、热量是过程量，故B错误；
C、发生热传递的条件是存在温度差，跟内能多少无关；
D、物体吸收了热量，但温度不一定升高；故D正确；
故选：D。
3．（3分）为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款新型汽车。与某款汽车同样油耗和使用条件下，发动机工作时，动力更强劲。如图为其发动机某一冲程示意图，下列有关说法错误的是（　　）

A．尾气中“汽油味”降低，是因为汽油在汽缸中燃烧比较完全
B．该冲程为做功冲程，内能转化为机械能
C．汽油在汽缸内完全燃烧，发动机效率可达100%
D．该发动机减少了碳排放，有利于节约能源和环境保护
【答案】C
【分析】（1）汽油在燃烧的过程中，燃烧的越充分，尾气中的“汽油味”越低；
（2）根据气门的闭合情况、活塞的运动情况分析是哪个冲程及能量的转化；
（3）任何机器都不可避免的做额外功，效率不可能达到100%；
（4）根据发动机工作的特点分析。
【解答】解：
A、尾气中“汽油味”明显降低，燃烧的较完全；
B、两个气门都关闭，活塞向下运动，此冲程中内能转化为机械能；
C、汽车在工作时不可避免的要克服机械部件间的摩擦做额外功，故C错误；
D、该发动机的尾气中“汽油味”明显降低，在做相同有用功时，减少了碳排放，故D正确。
故选：C。
4．（3分）如图装置，用铁夹将温度传感器、两个试管固定在铁架台上，两试管装有质量相同的不同种液体，传感器通过数据采集线与计算机相连接，在计算机上得到的实验图象如图所示（　　）

A．甲的比热容比大
B．同时加热相同时间，甲吸收热量多
C．甲、乙升高相同的温度，甲吸收热量多
D．乙吸热升温比甲慢
【答案】D
【分析】（1）加热相同时间，甲和乙吸收热量相同，根据图象和公式Q＝cmΔt分析出比热容大小；
（2）相同的加热环境，两试管在相同时间内吸收的热量相同；
（3）根据温度变化的情况，分析加热时间，然后得出吸收热量的多少。
（4）加热相同时间，甲和乙吸收热量相同，根据图象判断升高温度的多少。
【解答】解：A、观察图象可知、乙两种液体吸收同样多的热量（加热相同时间），由c＝知，故A错误；
B、两试管装有质量相同的不同种液体，加热相同时间，故B错误；
C、观察图象可知，甲，乙需要的加热的时间长，吸收的热量多；
D、观察图象可知，甲和乙吸收相同的热量，故D正确。
故选：D。
5．（3分）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，下列说法正确的是（　　）

A．M带上了正电
B．N的金属箔片张角变大
C．金属棒中电流的方向由M向N
D．用手触摸金属棒，M、N的金属箔片张角不变
【答案】C
【分析】（1）N带的负电经金属棒流向M，使M带电；
（2）利用电荷守恒定律，N上的电荷流向M一部分，使N带电量减少；
（3）规定：电流的方向是正电荷定向移动的方向；
（4）人体是导体，用手触摸金属棒使电荷通过人体流向大地，则M、N上的电荷都减少，据此解答。
【解答】解：A、M、N的金属球通过金属棒连接后，使M带上负电荷；
B、利用电荷守恒定律可知，M，因为M由不带电到带电，则金属箔片的张角变小；
C、在金属棒中，等效为正电荷由M流向N，故C正确；
D、用手触摸金属棒，则M，箔片的张角都变小。
故选：C。
6．（3分）小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（　　）

A．电源损坏
B．电压表一定损坏
C．电压表测的是电源电压
D．L1、L2都不亮，电压表无示数
【答案】C
【分析】电压表的电阻很大，当电压表串联接入电路中时，测量的是电源电压。
【解答】解：图示电路为两灯泡与电压表串联，因为电压表的电阻非常大，故灯泡都不亮，又由分压原理可知电压表测电源电压，C正确。
故选：C。
7．（3分）如图所示的电路中，电源电压恒定。闭合开关S后，电路正常工作。过了一会儿，则该电路中出现的故障可能是（　　）

A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
【答案】C
【分析】由题知，两电表的示数突然都变为零。
电压表示数为0的原因：①电压表的正负接线柱与电源正负极之间有开路，②电阻R被短路，③电压表被短路；
电流表示数为0的原因：①电路某处有开路，②电流表被短路；
因电流表、电压表都为0，找相同的原因判断。
【解答】解：A、电阻R断路，电流表无示数、导线接在电源正负极上，不符合题意；
B、电阻R短路，电路中只有电灯，电流表有示数，故B错；
C、灯L断路，电流表无示数，电压表无示数，故C正确；
D、灯L短路，电压表和电流表都有示数，故D错。
故选：C。
8．（3分）医院入口处的扫码测温系统工作时，扫码为绿码，开关S1闭合；测温正常，开关S2闭合，只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行（　　）
A．
B．
C．
D．
【答案】D
【分析】由题意可知，只有当绿码、体温在正常范围都满足时，系统才会启动电动机打开闸门，说明开关S1、S2相互影响、不能独立工作即为串联，据此进行解答。
【解答】解：
由题知，只有当扫码为绿码，系统才会启动电动机打开闸门，或体温不正常时，这说明两个开关是相互影响的，A图两开关并联，发生电源短路，C图当开关S2闭合时，发生电源短路，由此可知只有D图符合题意。
故选：D。
9．（3分）在如图所示的电路中，电源电压保持不变，开关闭合后，三个电表的示数变化情况是（　　）

A．A的示数变大，V1的示数不变，V2的示数变小
B．A的示数变大，V1的示数变大，V2的示数变小
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数变小，V2的示数变大
【答案】A
【分析】从图可知，灯泡和滑动变阻器组成的是串联电路，电流表测量的是整个电路中的电流，电压表V1测量的是电源电压，电压表V2测量的是滑动变阻器两端的电压，首先判断滑动变阻器的滑片由b端移动到中央的过程中其阻值的变化，再根据串联电路电阻的特点判断电路中总电阻的变化，从而利用公式I＝分析电流的变化，再利用公式U＝IR判断出灯泡两端电压的变化，最后再根据串联电路电压的特点判断滑动变阻器两端电压的变化。
【解答】解：从图可知，灯泡和滑动变阻器串联1测量的是电源电压，所以电压表V1的示数保持不变。
∵滑动变阻器的滑片由b端移动到中央的过程中，其连入电路中的电阻P滑变小，而灯泡的电阻不变，
∴电路中的总电阻R变小，
又∵电源电压保持不变，
∴由公式I＝可知，即电流表的示数变大，
由公式UL＝IRL可知，灯泡两端的电压UL变大，
因此滑动变阻器两端的电压U滑＝U﹣UL变小，即电压表V7的示数变小。
故选：A。
10．（3分）如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）

A．a、b均为电流表 B．a、b均为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
【答案】C
【分析】分两种情况对电路进行分析，即串联电路或并联电路，然后根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路分析a、b的类别。
【解答】解：如果两个灯泡串联，无论a，L2都会被短路，故电路不可能为串联，所以为了使灯L1、L4正确发光，a处相当于导线；b处不能形成通路，故b处为电压表。
故选：C。
二、多项选择题（本题共2小题，每小题4分，共8分。每小题有一个以上选项符合题目要求。全部选对得4分，选对但不全得2分，有错选的不得分)
（多选）11．（4分）下列说法正确的是（　　）
A．沿海地区通常比内陆地区昼夜温差小，是因为水的比热容比沙石的比热容大
B．冬天双手互搓，手的温度升高，是通过热传递的方式改变手的内能
C．长时间紧压在一起的铅片和金片互相渗入，是由于发生了扩散现象
D．汽油机的做功冲程中，燃气对外做功，将机械能转化为内能
【答案】AC
【分析】（1）水的比热容比砂石的较大，因此在同样受冷和受热时，水的温度变化较小，砂石的温度变化较大；
（2）改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程；
（3）两种不同物质相互接触时，彼此进入对方的现象是扩散；
（4）汽油机在做功冲程里，高温、高压的燃气膨胀推动活塞做功，将燃气的内能转化为机械能。
【解答】解：A、沿海地区多水，水的比热容比砂石的比热容大，所以沿海地区通常比内陆地区昼夜温差小；
B、冬天双手互搓，机械能转化为内能，这是用做功的方式改变内能；
C、铅片与金片紧压在一起，是扩散现象形成的；
D、汽油机在做功冲程里、高压的燃气膨胀推动活塞做功，故D错误。
故选：AC。
（多选）12．（4分）在如图所示的电路中，下列分析正确的是（　　）


A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
【答案】ABC
【分析】电路元件的连接有串联和并联两种方式：
（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此电路中电流处处相等，各元件相互影响；
（2）并联电路中有多条支路，干路电流等于各支路电流之和，各元件独立工作、互不影响。
（3）知道电流表测量与其串联的电路中的电流，据此分析即可。
【解答】解：A、只闭合S1时，只有L1连入电路，则L3发光，电流表A1测L1的电流，A6有示数；电流表A2没有连入，A2无示数，故A正确。
B、只闭合S8时，由于S1、S3处于断开状态，则L5、L2串联，都发光1、A4示数相等，故B正确；
C、闭合S1，S2时，L4、L2并联都发光，由于电流表A2没有连入，则A4无示数，电流表A1测L1的电流，有示数；
D、闭合S8，S3时，对电流表A2、灯泡L3短路，只有L1连入电路，则L1发光，电流表A7测L1的电流，故D错误；
故选：ABC。
三、填空、简答、作图题（每空1分，作图每题2分，共30分）
13．（3分）如图所示，在配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去　硝化棉燃烧起来　。这是因为活塞压缩空气，使空气的内能 　增大　，温度升高，这一过程与内燃机工作的 　压缩　冲程原理相同。

【答案】硝化棉燃烧起来；增大；压缩。
【分析】对物体做功，物体的内能增加，机械能转化为内能；物体对外做功，物体的内能减少，内能转化为机械能；在汽油机的四个冲程中，机械能转化为内能的是压缩冲程，内能转化为机械能的是做功冲程。
【解答】解：当把活塞迅速压下去时，活塞对筒内的空气做功，温度就会升高，硝化棉就燃烧起来；
汽油机的压缩冲程中，机械能转化为内能。
故答案为：硝化棉燃烧起来；增大。
14．（3分）如图是“静电章鱼”实验，用毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，形状像章鱼。摩擦起电过程中 　没有　（选填“有”或“没有”）电荷产生，由于毛皮比塑料更容易失去电子，毛皮与塑料管摩擦后毛皮带 　正　电；塑料丝呈章鱼状是因为 　同种电荷相互排斥　。

【答案】没有；正；同种电荷相互排斥。
【分析】（1）摩擦起电的实质是电荷（电子）的转移。
（2）摩擦起电过程中，失去电子的物体带正电，得到电子的物体带负电。
（3）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
【解答】解：摩擦起电过程中没有电荷产生，由于毛皮比塑料更容易失去电子；塑料丝呈章鱼状是因为同种电荷相互排斥。
故答案为：没有；正；同种电荷相互排斥。
15．（2分）2022年5月20日，我国使用长征二号丙运载火箭同时将3颗试验卫星发射成功。火箭的燃料使用了液态氢，主要是因为它的 　热值　大，火箭发射升空过程中火箭的机械能 　不守恒　（选填“守恒”或“不守恒”）。
【答案】热值；不守恒。
【分析】液态氢的热值较大，完全燃烧相同质量的液态氢和其他燃料，液态氢放出的热量更多；
发射火箭时，燃料燃烧将化学能转化为内能，又将内能转化为火箭的机械能；
燃料燃烧的内能转化为火箭的机械能，火箭的机械变大。
【解答】解：由于液态氢的热值较大，因此运载火箭中；
燃料燃烧过程中，将化学能转化为燃气的内能，由于这个过程中，因此火箭的机械变大。
故答案为：热值；不守恒。
16．（2分）某台四冲程汽油机的转速为1200r/min，在1s内汽油机对外做了 　10　次功。若其效率为40%，消耗5kg的柴油转化成的机械能是 　8.6×107　J。（q柴油＝4.3×107J/kg）
【答案】10；8.6×107。
【分析】（1）一个工作循环包括四个冲程，飞轮转两周，对外做功一次；
（2）利用Q＝mq计算燃料燃烧放出的热量，然后根据η＝进行计算。
【解答】解：（1）此柴油机的飞轮转速为1200r/min，所以飞轮每秒转20r，所以在1s内＝10次；
（2）柴油燃烧放出的热量：Q放＝mq柴油＝7kg×4.3×107J/kg＝2.15×108J，
由η＝可得放η＝4.15×108J×40%＝8.6×107J。
故答案为：10；8.3×107。
17．（2分）贵港很多“村村通”的道路两旁都安装有如图所示的太阳能LED照明路灯。它主要由
太阳能电池板、LED灯头等部件构成。LED是一种发光二极管，是由 　半导体　材料制成（选填“导体”、“半导体”或“绝缘体”），通过电流能够发光，可以把电能直接转化成 　光　能。

【答案】见试题解答内容
【分析】（1）二极管的制作材料为半导体；
（2）LED发光的时候将电能转化为光能。
【解答】解：（1）二极管的制作材料为半导体；
（2）LED是一种发光二极管，通过电流时不用经过加热灯丝，即把电能直接转化成光能。
故答案为：半导体；光。
18．（2分）小伟在探究物体导电能力实验时，将玻璃块接入如图所示电路中。闭合开关，发现小灯泡不亮，用酒精灯加热玻璃块，当玻璃达到红炽状态时，电流表有示数，说明玻璃由 　绝缘体变为导体　（选填“导体变为绝缘体”或“绝缘体变为导体”）。说明导体与绝缘体之间 　没有　（选填“有”或“没有”）绝对的界限。

【答案】绝缘体变为导体；没有。
【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。而导体与绝缘体没有绝对的界限，在一定条件下会转化。
【解答】解：玻璃在常温下是绝缘体，不容易导电，电流表指针不偏转，电流表的指针就会偏转，说明玻璃由绝缘体变为导体。
故答案为：绝缘体变为导体；没有。
19．（3分）如图甲所示，仅闭合开关S1，电压表示数如图乙；再闭合S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，通过L1的电流为 　0.34　A，灯L1两端的电压为 　6　V；当仅闭合S1时，电流表A1的示数为 　1.36　A。

【答案】0.34；6；1.36。
【分析】电路的基本连接方式有两种：一种是串联，串联电路中电流只有一条流通路径；另一种是并联，并联电路中电流有多条流通路径。
根据串并联电路的电流特点和电压特点结合题意、图示分析解答。
【解答】解：
由图甲知，仅闭合开关S1，L1断路，只有L6连入电路中，电压表测电源电压，电压表使用0﹣15V的量程，示数为6V；
由图甲可知，当S8、S2都闭合时，电流从正极流出1后分成两支路，一支通过L6，一支通过A2、L1、S7，汇合后经电流表A1回到电源负极，所以两灯是并联的1两端的电压等于电源电压8V；
此时A1测干路电流，A2测L8支路的电流，根据并联电路的电流特点知，A1示数应大于A2示数，而两电流表的指针位置相同6使用0～3A量程，分度值为8.1A，即干路电流为1.7A；A2使用0﹣8.6A量程，分度值为0.02A，即通过L5的电流为0.34A。
根据并联电路中干路电流等于各支路电流之和可得，通过L2的电流为：
I5＝I﹣I1＝1.5A﹣0.34A＝1.36A；
当仅闭合S6时，只有L2连入电路中，电流表A1的测L8的电流，
因并联电路中各支路互不影响，所以通过L2的电流不变，即此时A1的示数为6.36A。
故答案为：0.34；6；6.36。
20．（4分）电流、电压和电阻，是电路学习中三个重要的物理量，如图所示情境粗略却形象地反映了这三者之间的关系。
①图中丙与甲的关系反映了 　电流与电压　的关系，丙与乙的关系反映了 　电流与电阻　的关系。
②图中信息还反映出导体的电阻与导体的 　横截面积　有关，它们的关系可归纳为：相同条件下，　导体的横截面积越小，其电阻越大　。

【答案】见试题解答内容
【分析】（1）电荷的定向运动形成电流；电压使导体中的电荷发生定向移动形成电流；电阻表示导体对电流阻碍作用的大小，电阻阻碍电荷的定向移动；
（2）影响导体电阻大小的因素：导体的材料、长度和横截面积。
【解答】解：
（1）由图可知，乙阻碍电荷移动，甲推动丙运动，丙在甲的推动下通过导体；
图中丙与甲的关系反映了电流与电压的关系，丙与乙的关系反映了电流与电阻的关系。
（2）图中信息还反映出导体的电阻与导体的横截面积有关，它们的关系可归纳为：相同条件下，其电阻越大。
故答案为：①电流与电压；电流与电阻。
②横截面积；导体的横截面积越小。
21．（4分）某同学制作了一种自动测定油箱内油面高度的装置，如图所示，从油量表指针所指的刻度就可以知道油面的高度。油量表其实是 　电流　表；当油面升高时，滑动变阻器的阻值 　变小　（选填“增大”或“减小”），油量表示数 　增大　（选填“增大”或“减小”），在该电路中，定值电阻R的作用是 　保护电路　。

【答案】电流；变小；增大；保护电路。
【分析】根据电压表并联在电路中，电流表串联在电路中，判断油量表的类型；
根据油量变化判断滑动变阻器接入电路的电阻变化，滑动变阻器和R0串联在电路中，串联电路总电阻等于各分电阻之和，结合欧姆定律可知电流表示数的变化。
【解答】解：由图可知油量表串联在电路中，因此是由电流表改装成的；
当油箱的油量增加时，油面上升，带动滑杆使滑动变阻器滑片向下移动，滑动变阻器和R0串联在电路中，串联电路总电阻等于各分电阻之和，电源电压不变；
当油箱装满油时，滑动变阻器接入电路的电阻最小。若没有定值电阻R，所以定值电阻的作用是保护电路。
故答案为：电流；变小；保护电路。
22．（1分）乙醇汽油是汽油和乙醇的混合液体，从体积来看，其中90%是汽油，这种混合液体的热值为 　3.48×107　J/L。（汽油的热值为3.6×107J/L，乙醇的热值为2.4×107J/L）
【答案】3.48×107
【分析】先根据Q放＝qV分别求出汽油和乙醇完全燃烧放出的热量，进一步求出乙醇汽油完全燃烧放出的热量，然后根据q＝求出乙醇汽油的热值。
【解答】解：设汽油和乙醇的混合液体的体积为10L，则V汽油＝90%×10L＝9L，V乙醇＝10L﹣9L＝5L；
9L汽油完全燃烧放出的热量：Q汽油＝q汽油V汽油＝3.8×107J/L×9L＝2.24×108J，
1L乙醇完全燃烧放出的热量：Q乙醇＝q乙醇V乙醇＝3.4×107J/L×6L＝0.24×108J，
则10L乙醇汽油完全燃烧放出的热量：
Q总放＝Q汽油+Q乙醇＝8.24×108J+0.24×107J＝3.48×108J；
乙醇汽油的热值：
q＝＝＝3.48×107J/L。
故答案为：5.48×107。
23．（2分）请根据如图所示的实物图，画出对应的电路图。

【答案】见解答图
【分析】根据实物图先分析电路的连接情况，再画出对应的电路图，并且电路图与实物图相对应。
【解答】解：由实物图知，两灯泡L1、L2并联，开关S6在干路上，电流表A1在L2支路上，L7单独一条支路，电路图如图所示：
。
24．（2分）如图所示电路元件，要求：L1和L2组成并联电路，开关S1控制整个电路、开关S2只控制L2，电流表测量干路电流，电压表测量L2两端的电压。请在实物图中连接实物电路。

【答案】
【分析】用电器并列连接的电路叫并联电路；并联电路中干路开关控制整个电路，支路开关只控制所在支路，电流表也被测用电器串联，电压表与被测用电器并联。
【解答】解：由题知，两灯并联1和电流表干路上，S2在L8支路上，电压表并联在L2两端；电源由两节干电池组成，所以电压表使用小量程，为了安全。实物图连接如图所示：
。
四、实验探究题（除有特殊说明的题外，每空1分，共22分）
25．（6分）如图甲所示是“探究不同物质吸热情况”的实验。在实验过程中，每隔2min记录一次温度，记录数据如表所示。
加热时间/min
0
2
4
6
8
温度/℃
煤油
20
22
24

28
水
20
21
22
23
24
（1）用相同的酒精灯加热的目的是 　相同时间吸热相同　。
（2）要完成该实验，除图甲所示器材外，还需要的一个测量工具是 　天平　。
（3）实验中，通过比较 　加热时间　来间接反映水和煤油所吸收的热量。
（4）分析表中数据可知，对于质量相等的水和煤油若使两者升高相同的温度，则 　水　吸收的热量较多。由此可见，　水　的比热容较大。
（5）在对实验进行反思时，某同学将实验装置进行了改进并设计了如图丙所示的装置。与原装置相比，该装置的优点是 　更易控制加热时间相同　（答出一条即可）。
【答案】（1）相同时间吸热相同；（2）天平；（3）加热时间；（4）水；水；（5）更易控制加热时间相同。
【分析】（1）（3）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
（2）比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（4）根据表中数据得出结论，据此推理得出结论，结合比较吸热能力的方法回答；
（5）从易控制加热时间相同吸热相同分析。
【解答】解：（1）用相同的酒精灯加热的目的是相同时间吸热相同；
（2）根据比较吸热能力的方法，要控制不同物质的质量相同，还需要的一个测量工具是天平；
（3）根据转换法，实验中；
（4）分析表中数据可知，对于质量相等的水和煤油加热相同水升温慢，则水加热时间长。由此可见。
（5）与原装置相比，用同一热源同时加热水和煤油。
故答案为：（1）相同时间吸热相同；（2）天平；（4）水；水。
26．（4分）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
（1）实验中通过观察 　小灯泡亮度　比较电阻丝电阻的大小；
（2）实验中采用的研究方法是 　控制变量法　和转换法；
（3）分别将编号为 　A、B　的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（4）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 　电流表与小灯泡串联后　代替小灯泡完成实验。

【答案】（1）小灯泡亮度；（2）控制变量法；（3）A、B；（4）电流表与小灯泡串联后。
【分析】（1）（4）此实验装置中，运用转换法，电阻的大小通过比较小灯泡的亮度来判断，但是现象不是很明显，效果不好，为了准确比较电阻的大小，可以在电路中串联一只电流表代替小灯泡；
（2）（3）影响电阻大小的因素有：导体的材料、长度、横截面积和温度。在实验中采用控制变量法进行判断电阻与哪个因素有关。
【解答】解：（1）实验中通过小灯泡的亮度来反映电阻的大小，采用的是转换法，电路中的电流越大；
（2）实验中采用的研究方法是控制变量法和转换法；
（3）探究电阻大小与导体材料是否有关，需要控制导体的长度，材料不同、B；
（4）为了准确比较电阻的大小，可以在电路中串联一只电流表。
故答案为：（1）小灯泡亮度；（2）控制变量法、B；（4）电流表与小灯泡串联后。
27．（6分）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：

（1）实验中，小明应该选择两个小灯泡规格是 　不相同　（“相同”或“不相同”）的
（2）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 　灯L1断路　（“灯L1开路”或“灯L1短路”）。
（3）排除故障后，他测出了L1支路上的电流IA＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流IB、干路电流IC，两次测得的结果都如图乙所示，则小明由此数据得出并联电路中干路电流和各支路电流的关系是 　IC＝IA+IB　（写关系式即可）。
（4）本次实验的不足之处是：　只做一次实验，结论具有偶然性　。
（5）评估：测量电流时，连接好电路，闭合开关，原因是电流表 　正负接线柱接反了　；断开开关，纠正错误后，再闭合开关，接下来的操作是：断开开关，　换接0～0.6A的量程　。继续进行实验。
【答案】（1）不相同；（2）灯L1断路；（3）IC＝IA+IB；（4）只做一次实验，结论具有偶然性；（5）正负接线柱接反了；换接0～0.6A的量程。
【分析】（1）应用归纳法得出结论时要求：所选样本要有代表性且样本数量足够多；
（2）闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，根据灯L1不发光分析电路可能存在的故障；
（3）根据并联电路电流的规律确定电流表选用的量程，然后读数。分析数据大小得出结论；
（4）实验中为了寻找普遍的规律，应多次测量；
（5）测量电流时，电流要从电流表正接线柱流入，从负接线柱流出，否则电流表指针会反向偏转；
用电流表测量电流时，电流表要选用合适的量程，否则，指针偏转角度过大或过小。
【解答】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）将电流表接在L1所在的支路上，闭合开关后2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零1断路造成的；
（3）因干路电流等于各支路电流之和，所以干路电流大于支路电流，因指针偏转角度相同，分度值为6.1A；测通过L2支路的电流选用小量程，分度值为5.02A；
由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：IC＝IA+IB；
（4）本次实验的不足之处是：只做一次实验，结论具有偶然性；
（5）连接好电路，闭合开关，说明电流表正负接线柱接反；
断开开关，纠正错误后，发现指针偏至图乙所示位置，说明所选的量程太大，换接0～0.7A的量程。
故答案为：（1）不相同；（2）灯L1断路；（3）IC＝IA+IB；（4）只做一次实验，结论具有偶然性；换接0～7.6A的量程。
28．（6分）学习小组在组成串并联电路的实验中。

（1）小刚连接了如图一所示电路，如果合，上开关　短　路（选填“通”、“断”或“短”）。
（2）小刚想将电路全部拆散，重新连接，小强认为只需拆除 　c　这一根导线，就能成为串联电路。小强将多余的线拆除以后，闭合开关S时1、L2都不亮，用一段导线的两端接触A、B两点时，两灯都不亮，两灯也不亮；接触E、F两点时1亮。对此，下列判断中正确的是 　B　。
A.灯L1断路
B.灯L2断路
C.开关S断路
D.灯L2短路
（3）小强认为，在小刚最初连接的电路中，如果只改动一根导线就能成为两灯并联的正确电路，并画出改动后的导线。
（4）小马和小程想比较并联电路中L1和L2中的电流的大小关系，他们的方案是：按照图二所示的电路，只闭合S1测出L1中的电流I1，只闭合S2测出L2中的电流I2，比较I1和I2的大小，请你评估：他们的方案是 　不可行　（选填“可行”或“不可行”），理由是 　电流表的正负接线柱接反了　。
（5）另一组同学连成了如图三所示的电路，当S1闭合、S2断开时，电压表示数为2.5V，当S1断开、S2闭合时，电压表示数为6V。请判断当S1闭合、S2闭合时电压表示数为 　6　V。
【答案】（1）短；（2）c；B；（3）见解析；（4）不可行；电流表的正负接线柱接反了；（5）6。
【分析】（1）导线将电源两极连接起来的电路叫短路；短路时，用电器都不能工作，电源将被烧坏；
（2）串联电路中，电流只有一条路径；串联电路中两灯泡都不亮，说明电路出现断路，根据导线连接的位置以及灯泡的发光情况判断电路断路的位置；
（3）并联电路中，电流有两条或多条路径；
（4）连接电流表时要注意电流从正接线柱流入，从负接线柱流出；
（5）由电路图可知，两灯泡串联，当S1闭合、S2断开时，电压表测L1两端的电压；当S1断开、S2闭合时，电压表测电源的电压；根据串联电路的电压特点求出L2两端的电压。S1和S2同时闭合，则灯L1两端电压为电源电压，灯L2被短路，两端的电压为0V。
【解答】解：（1）根据电路图可知，电源两极直接用导线连接起来，因此两灯泡都不发光；
（2）根据电路图可知，拆除c这一根导线，因此两灯串联连接，闭合开关S时1、L2都不亮，说明电路出现了断路；
用一段导线的两端接触A、B两点时，说明开关完好、D两点时；接触E，只有灯L6亮，说明灯L2断路，故选B；
（3）使两灯成为并联的电路。从电源的正极出发、然后汇合流回电源的负极

（4）按照图二所示的电路，只闭合S1如果能测出L8中的电流I1，则电流表下边的接线柱为负接线柱，上边为正接线柱2测L6中的电流I2时，电流从负接线柱流入了，故他们的方案不可行；
（5）由电路图可知，当S1闭合、S3断开时，两灯泡串联1两端的电压，所以灯L1两端的电压U8＝2.5V；当S4断开、S2闭合时，两灯泡串联，所以电源电压U＝6V，灯L4两端的电压U2＝U﹣U1＝6V﹣2.5V＝3.5V；S1、S6均闭合时，L2被短路，电路为L1的简单电路，电压表测量电源的电压。
故答案为：（1）短；（2）c；B；（4）不可行；（5）2。
五、计算题（29题6分，30题4分，共10分）
29．（6分）小华家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。当只有该热水器使用天然气时，天然气表的示数由1365.05m3变为1365.17m3。已知水的比热容c＝4.2×103J/（kg•℃），天然气的热值q＝7.0×107J/m3。求：
（1）水吸收的热量；
（2）消耗的天然气完全燃烧放出的热量；
（3）该热水器的效率。
【答案】（1）水吸收的热量为7.14×106J；
（2）天然气完全燃烧放出的热量为8.4×106J；
（3）该热水器的热效率为85%。
【分析】（1）知道水的质量、比热容、温度变化，利用Q吸＝cmΔt求出热水器中的水吸收的热量；
（2）利用Q放＝mq求热水器加热过程中天然气完全燃烧放出的热量；
（3）该热水器的效率等于水吸收的热量与天然气完全燃烧放出的热量之比。
【解答】解：
（1）水吸收的热量：
Q吸＝cm水Δt＝4.2×105J/（kg•℃）×50kg×（54℃﹣20℃）＝7.14×106J；
（2）消耗的天然气：
V＝1365.17m6﹣1365.05m3＝0.12m6；
天然气完全燃烧放出的热量：
Q放＝qV＝7.0×103J/m3×0.12m2＝8.4×104J；
（3）该热水器的热效率：
η＝＝×100%＝85%。
答：（1）水吸收的热量为7.14×106J；
（2）天然气完全燃烧放出的热量为7.4×106J；
（3）该热水器的热效率为85%。
30．（4分）如图所示，只闭合开关S1，电流表A1的示数为0.5A，A2的示数为0.2A，求：
（1）通过电源的电流为多少？
（2））若灯L2、L3为相同的灯泡，再闭合开关S2，A1的示数为多少？干路中的电流为多少？
（提示：每个问题必须对电路结构进行文字描述或画简化电路表示）

【答案】（1）通过电源的电流为0.7A；
（2）若灯L2、L3为相同的灯泡，再闭合开关S2，A1的示数为0.7A；干路中的电流为0.9A。
【分析】（1）由电路图可知，只闭合开关S1，灯泡L1和L3并联，电流表A1测量灯泡L1的电流，电流表A2测量灯泡L3的电流，根据并联电路电流的规律得到通过电源的电流；
（2）若灯L2、L3为相同的灯泡，再闭合开关S2，三灯泡并联，电流表A1测L1和L2支路的电流之和，电流表A2测L2和L3支路的电流之和，根据并联电路的电流特点结合电流表的示数进行解答。
【解答】解：（1）由电路图可知，只闭合开关S1，灯泡L1和L4并联，电流表A1测量灯泡L1的电流，电流表A5测量灯泡L3的电流，根据并联电路电流的规律可知通过电源的电流I＝I1+I3＝0.5A+3.2A＝0.5A；
（2）若灯L2、L3为相同的灯泡，再闭合开关S4，三灯泡并联，电流表A1测L1和L4支路的电流之和，电流表A2测L2和L6支路的电流之和；
因并联电路各支路互不影响，所以通过L1和L3的电流不变；
因为通过L3支路的电流是0.2A，灯L7、L3为相同的灯泡，所以通过L2支路的电流是6.2A，A1的示数为IA3＝I1+I2＝8.5A+0.4A＝0.7A；干路中的电流为I′＝I3+I2+I3＝6.5A+0.8A+0.2A＝2.9A。
答：（1）通过电源的电流为0.7A；
（2）若灯L2、L3为相同的灯泡，再闭合开关S6，A1的示数为0.4A；干路中的电流为0.9A。
