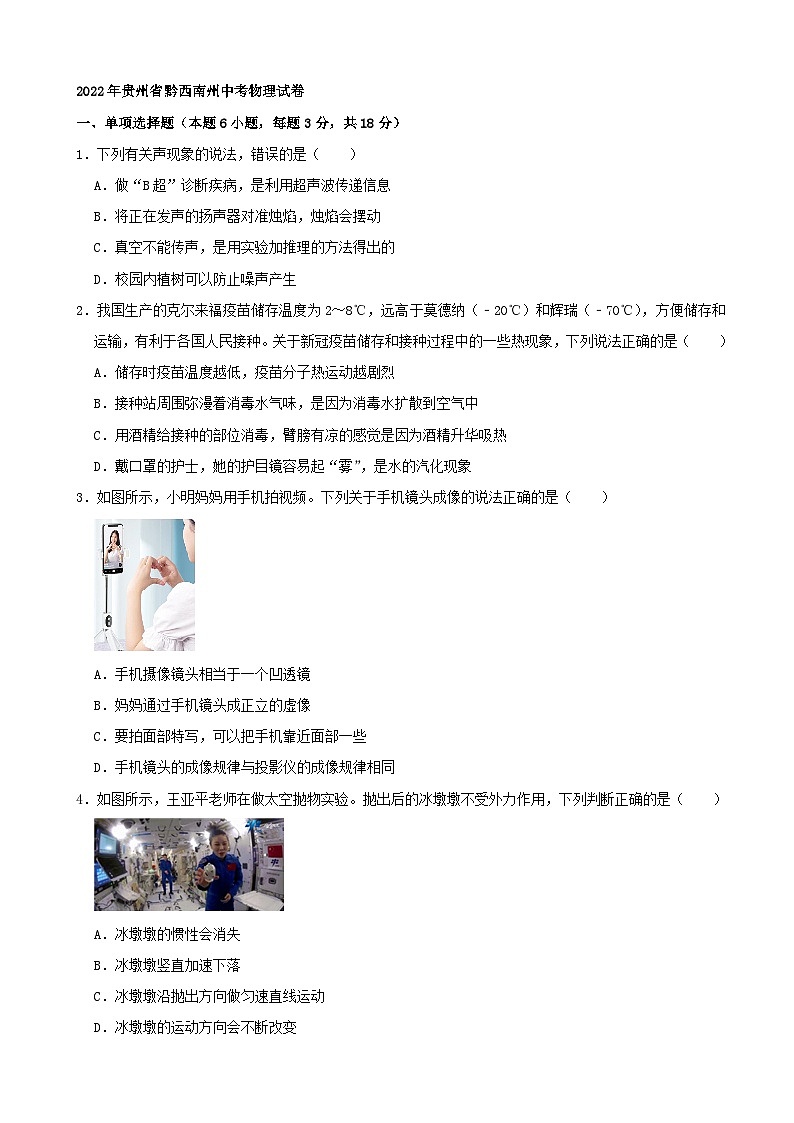

2022年贵州省黔西南州中考物理试卷
一、单项选择题（本题6小题，每题3分，共18分）
1．下列有关声现象的说法，错误的是（　　）
A．做“B超”诊断疾病，是利用超声波传递信息
B．将正在发声的扬声器对准烛焰，烛焰会摆动
C．真空不能传声，是用实验加推理的方法得出的
D．校园内植树可以防止噪声产生
2．我国生产的克尔来福疫苗储存温度为2～8℃，远高于莫德纳（﹣20℃）和辉瑞（﹣70℃），方便储存和运输，有利于各国人民接种。关于新冠疫苗储存和接种过程中的一些热现象，下列说法正确的是（　　）
A．储存时疫苗温度越低，疫苗分子热运动越剧烈
B．接种站周围弥漫着消毒水气味，是因为消毒水扩散到空气中
C．用酒精给接种的部位消毒，臂膀有凉的感觉是因为酒精升华吸热
D．戴口罩的护士，她的护目镜容易起“雾”，是水的汽化现象
3．如图所示，小明妈妈用手机拍视频。下列关于手机镜头成像的说法正确的是（　　）

A．手机摄像镜头相当于一个凹透镜
B．妈妈通过手机镜头成正立的虚像
C．要拍面部特写，可以把手机靠近面部一些
D．手机镜头的成像规律与投影仪的成像规律相同
4．如图所示，王亚平老师在做太空抛物实验。抛出后的冰墩墩不受外力作用，下列判断正确的是（　　）

A．冰墩墩的惯性会消失
B．冰墩墩竖直加速下落
C．冰墩墩沿抛出方向做匀速直线运动
D．冰墩墩的运动方向会不断改变
5．如图甲，将一块粗糙的、有三段长度相等区域的木板水平放置，用恒为2N的水平拉力F，拉动物块（不考虑物块的大小）在木板上从区域Ⅰ的最左端由静止开始运动，在进入区域Ⅲ时撤去拉力，物块最终停在区域Ⅲ的最右端。图乙为物块在区域Ⅰ和Ⅱ上运动的v﹣t图像，则下列判断错误的是（　　）

A．物块在区域Ⅰ上做加速运动
B．物块在区域Ⅰ上的平均速度比区域Ⅱ上的小
C．物块在区域Ⅱ上所受的摩擦力等于2N
D．物块在区域Ⅲ上运动的时间等于1s
6．国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机必须断电。所以，电动自行车左右两刹车手柄中各安装有一只开关S1和S2，S是用钥匙控制的电源开关。在行驶中用任一只手柄刹车时，开关S1或S2断开，电动机立即断电。下列电路中符合这一要求的是（　　）
A． B．
C． D．
二、填空题（本题6小题，每空1分，共16分）
7．（5分）（1）2022年4月30日，在位于湖北襄阳的航空救生试验基地完成了最大速度近2.3马赫的双轨火箭橇试验，创造了双轨超音速火箭橇试验速度的新记录。马赫，是航空航天领域速度的单位，1马赫相当于340m/s。2.3马赫＝　 　km/h。
（2）火箭橇是在专用的轨道上，利用火箭发动机作动力，推动火箭滑车高速前进。火箭工作时，把内能转化为 　 　能，它以液态氢为燃料，是因为液态氢的热值 　 　。
（3）2022年6月5日，神舟十四号载人飞船成功发射。在飞船发射升空过程中，以飞船为参照物，飞船内的航天员处于 　 　（填“静止”或“运动”）状态；在升空的不同阶段，要分别抛掉逃逸塔、助推器、整流罩等，以减小箭船的总重力，提高火箭做功的 　 　（填“功率”或“效率”）。

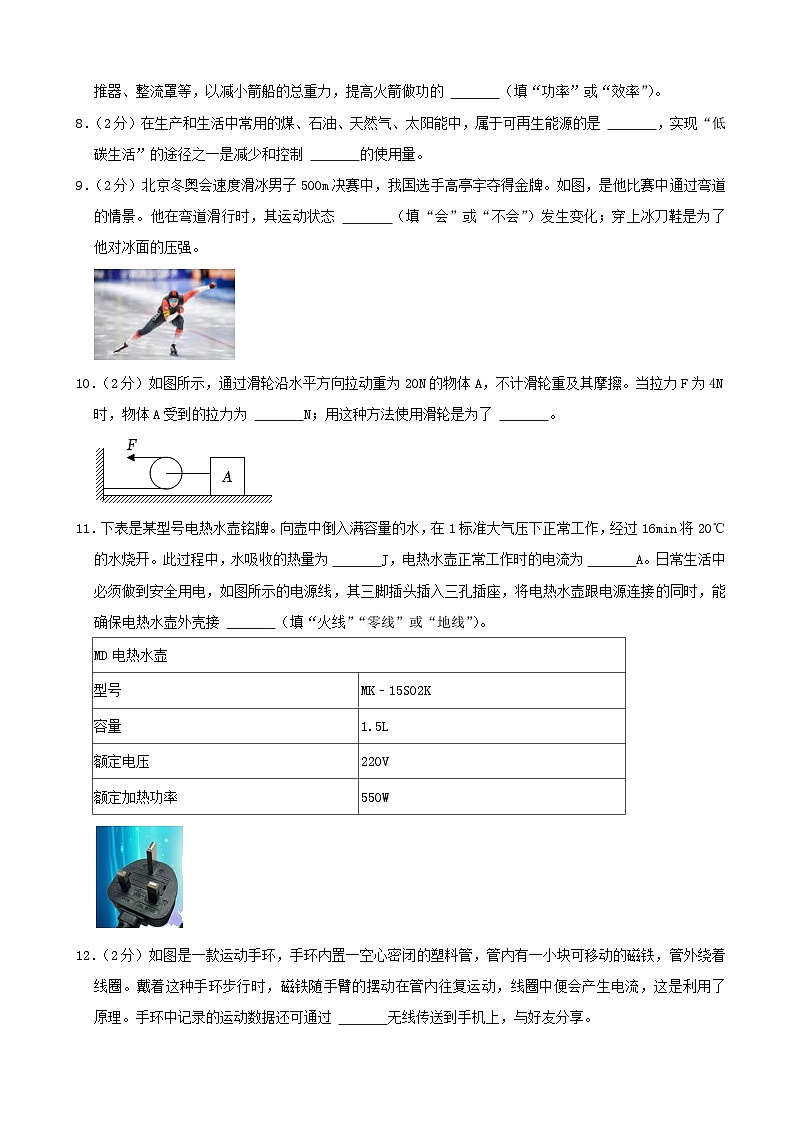

8．（2分）在生产和生活中常用的煤、石油、天然气、太阳能中，属于可再生能源的是 　 　，实现“低碳生活”的途径之一是减少和控制 　 　的使用量。
9．（2分）北京冬奥会速度滑冰男子500m决赛中，我国选手高亭宇夺得金牌。如图，是他比赛中通过弯道的情景。他在弯道滑行时，其运动状态 　 　（填“会”或“不会”）发生变化；穿上冰刀鞋是为了 　 　他对冰面的压强。

10．（2分）如图所示，通过滑轮沿水平方向拉动重为20N的物体A，不计滑轮重及其摩擦。当拉力F为4N时，物体A受到的拉力为 　 　N；用这种方法使用滑轮是为了 　 　。

11．下表是某型号电热水壶铭牌。向壶中倒入满容量的水，在1标准大气压下正常工作，经过16min将20℃的水烧开。此过程中，水吸收的热量为 　 　J，电热水壶正常工作时的电流为 　 　A。日常生活中必须做到安全用电，如图所示的电源线，其三脚插头插入三孔插座，将电热水壶跟电源连接的同时，能确保电热水壶外壳接 　 　（填“火线”“零线”或“地线”）。
MD电热水壶
型号
MK﹣15S02K
容量
1.5L
额定电压
220V
额定加热功率
550W

12．（2分）如图是一款运动手环，手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外绕着线圈。戴着这种手环步行时，磁铁随手臂的摆动在管内往复运动，线圈中便会产生电流，这是利用了 　 　原理。手环中记录的运动数据还可通过 　 　无线传送到手机上，与好友分享。

三、简答题（本题2小题，每题4分，共8分）
13．（4分）阅读下面的短文：
材料与社会发展
我们周围的生活用品是由各种材料制成的：金属、陶瓷、玻璃、塑料等等。一般来说，不同的材料具有不同的物理性质。除密度不同外，材料的导电性、磁性、弹性、硬度、延展性等也往往各不相同。生活、生产中，人们利用各种材料的优点，设计出所需的物品。某一种新材料的问世，往往会引起人类社会的重大变革。
当今，问世的新材料及其特性有：
①铌钛：实用超导材料的代表。
②太阳能电池材料：多层复合太阳能电池，转换率可达40%。
③气凝胶：具有低密度、低热导率，隔热保温优异等特性。
④钕铁硼：高性能永磁材料。
⑤离子液体：在热稳定性、导电性等方面具有独特的优势。
……
仿照示例，对短文中提到的某种新材料的应用及优点，说出你的设想（示例除外）：
【示例】用铌钛材料制成导线 导线没有电阻，导电时不会发热。
（1）　 　。
（2）　 　。
14．（4分）如图，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变。它可以用来做“探究液体压强是否跟深度、液体密度有关”的实验。
现有酒精和浓盐水，要检验“液体压强跟液体密度有关”这一结论时：
（1）实验方法：　 　。
（2）应该观察什么现象：　 　。

四、作图题（本题3小题，每题3分，共9分）
15．阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图中画出平面镜的位置，并标明反射角的度数。

16．用升降机将工人举高检修路灯，在图中画出横杆上另一力的示意图，并画出两力的力臂。

17．给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

五、实验题（本题2小题，第18题8分，第19题10分，共18分）
18．（8分）小明与同学一起利用弹簧测力计、玻璃杯、金属块、水、浓盐水等实验器材，探究浮力的大小与哪些因素有关。他们正确的进行了如图所示的实验操作：

实验次数
液体种类
金属块的重力/N
金属块浸入情况
金属块在液体中时测力计的示数/N
金属块所受浮力/N
1
——
2.7
——
——
——
2
水
2.7
部分
2.0
0.7
3
水
2.7
全部
1.7
1.0
4
浓盐水
2.7
全部
1.5
　 　
（1）根据以上实验，把表中数据填写完整：
（2）分析实验②③可得：液体密度相同，金属块排开液体的体积越大，浮力越 　 　；
（3）分析实验③④可得：金属块排开液体的体积相同，液体密度越大，浮力越 　 　；
（4）结论：浮力的大小与 　 　和 　 　有关。
（5）用这种实验方法，还可以测量 　 　的密度。
（6）小明完成上述实验后，找来合适的玻璃杯，倒入足够深的水，将挂在测力计上的金属块逐渐下降，但不接触容器底。绘制出了实验中测力计的示数F随物体下表面至水面深度h变化的F﹣h图像（图⑤）。分析图像可知：当金属块浸没水中后继续下降过程中测力计的示数 　 　，这表明：浸没在水中的物体受到的浮力跟浸没的深度 　 　。
19．（10分）在“探究电流与电压的关系”实验中，用2节新干电池做电源，其他器材如图甲所示。

（1）电路中滑动变阻器的主要作用是 　 　。
（2）小明将实物连接成如图甲所示电路。经查，其中有一条连线错误，在错误的连线上画“×”并用笔画线代替导线画出正确的连线。
（3）正确连接电路后，闭合开关，移动滑动变阻器的滑片P，发现电流表无示数，电压表有示数，其原因可能是 　 　（填一种即可）。
（4）排除故障后进行实验，将滑动变阻器的滑片P逐渐向右移动，发现随着电压表示数的变大，电流表示数 　 　，依次记录电压表与电流表的示数。
（5）根据实验数据，作出I﹣U图像。分析图像可得结论：当导体的电阻一定时，通过导体的电流与导体两端电压成 　 　比。
（6）进一步分析I﹣U图像，结合实验器材规格可知：当电压表示数为3V时，滑动变阻器的滑片P位于 　 　端，当电压表示数为1V时，滑动变阻器连入电路的电阻为 　 　Ω。
六、计算题（本题3小题，第20题4分，第21题9分，第22题8分，共21分）
20．（4分）如图所示的电路中，电源电开保持不变。电阻R1的阻值为10Ω，只闭合开关S1，电流表A1的示数为0.3A。求：
（1）电源电压。
（2）再闭合开关S2，电流表A2的示数变化了0.1A，电阻R2的阻值。

21．（9分）某电动汽车的一些性能参数如表所示。载上总质量为210kg的司乘人员后，汽车轮胎与地面的总接触面积为6.4dm2。若电动机以50kW功率驱动汽车在平直道路上以90km/h的速度匀速行驶25km，驱动效率为80%。求：
性能参数
整车质量
1390kg
最高时速
130km/h
续驶里程
150～200km
电动机最大功率
70kW
电池容量
45kW•h
（1）载上司乘人员后，汽车静止时轮胎对水平地面的压强。
（2）电动机在这段时间内所做的功。
（3）汽车在这段道路上行驶时受到的阻力。
22．（8分）如图甲是某茶具上煮茶器的电路原理图，R1是加热电阻，R2是保温时的分压电阻，S为电源开关，S1为自动温控开关。S、S1都闭合时，煮茶器处于加热状态；当水沸腾后，S1会自动断开，转为保温状态。煮茶器工作过程中的P﹣t图像如图乙所示，不计电阻值随温度的变化。求：
（1）电阻R1的阻值。
（2）当煮茶器处于保温状态时，R1的电功率。
（3）当煮茶器处于保温状态时，电阻R2在100s内消耗的电能。


一、单项选择题（本题6小题，每题3分，共18分）
1．下列有关声现象的说法，错误的是（　　）
A．做“B超”诊断疾病，是利用超声波传递信息
B．将正在发声的扬声器对准烛焰，烛焰会摆动
C．真空不能传声，是用实验加推理的方法得出的
D．校园内植树可以防止噪声产生
【分析】（1）（2）声音即可以传递信息，又可以传递能量，故据实际情况分析即可判断；
（3）我们在学习物理过程中会采用很多研究方法。在探究“空气能传声”时，逐渐将真空罩内的空气抽出，根据听到罩内的闹钟的声音逐渐变弱，通过实验加推理的方法得到“真空不能传声”的探究结论；
（4）防止噪声污染的途径：在声源处减弱噪声，在传播过程中减弱噪声，在接收处减弱噪声。
【解答】解：A、用“B超”诊断疾病是利用超声波传递信息，故A正确；
B、放在正在发声的扬声器附近的烛焰，烛焰会不断摇晃，是扬声器发出的声音传递能量给烛焰，使烛焰不断摇晃，故B正确；
C、真空不能传声的结论是利用实验加推理的方法得出的，故C正确；
D、学校周围植树，是在传播过程中减弱噪声，不能防止马路上噪声的产生，故D错误。
故选：D。
【点评】本题是声学综合题，比较简单，属于声学基础知识的考查。
2．我国生产的克尔来福疫苗储存温度为2～8℃，远高于莫德纳（﹣20℃）和辉瑞（﹣70℃），方便储存和运输，有利于各国人民接种。关于新冠疫苗储存和接种过程中的一些热现象，下列说法正确的是（　　）
A．储存时疫苗温度越低，疫苗分子热运动越剧烈
B．接种站周围弥漫着消毒水气味，是因为消毒水扩散到空气中
C．用酒精给接种的部位消毒，臂膀有凉的感觉是因为酒精升华吸热
D．戴口罩的护士，她的护目镜容易起“雾”，是水的汽化现象
【分析】（1）温度越高，分子的无规则运动越剧烈；
（2）分子在永不停息地做无规则运动；
（3）物质由液态变为气态叫汽化，汽化吸热；
（4）物质由气态变为液态叫液化。
【解答】解：A、物体温度越高，分子的无规则运动越剧烈。疫苗储存温度越低，疫苗分子热运动越缓慢，故A错误；
B、接种站周围弥漫着消毒水气味，是由于消毒水分子运动到空气中，进入人们的鼻腔，引起嗅觉，属于扩散现象，故B正确；
C、臂膀有凉的感觉，是因为酒精汽化吸热使皮肤降温，故C错误；
D、戴口罩的护士，她的护目镜容易起“雾”，是水蒸气液化现象，故D错误。
故选：B。
【点评】本题主要考查学生对分子动理论、汽化以及液化的了解和掌握，是一道基础题。
3．如图所示，小明妈妈用手机拍视频。下列关于手机镜头成像的说法正确的是（　　）

A．手机摄像镜头相当于一个凹透镜
B．妈妈通过手机镜头成正立的虚像
C．要拍面部特写，可以把手机靠近面部一些
D．手机镜头的成像规律与投影仪的成像规律相同
【分析】手机摄像镜头相当于一个凸透镜；凸透镜对光线有会聚作用，当物体在透镜的2倍焦距之外时，物体经透镜能成倒立、缩小的实像；凸透镜成实像时，物距变小，像距变大，像变大；凸透镜成实像时，物距变小，像距变大，像变小；
【解答】解：手机的摄像头相当于凸透镜，利用其成倒立、缩小的实像，与照相机的工作原理相同；
要拍面部特写，此时的像会变大，像距变大，物距变小，可以把手机靠近面部一些；
综上所述，C正确，ABD错误。
故选：C。
【点评】此题考查了凸透镜成像规律及应用，知道手机摄像头的工作原理即可顺利解答，难度不大，属于基础知识。
4．如图所示，王亚平老师在做太空抛物实验。抛出后的冰墩墩不受外力作用，下列判断正确的是（　　）

A．冰墩墩的惯性会消失
B．冰墩墩竖直加速下落
C．冰墩墩沿抛出方向做匀速直线运动
D．冰墩墩的运动方向会不断改变
【分析】惯性是物体保持原来运动状态不变的性质，一切物体都有惯性；抛出后的冰墩墩不受外力作用，根据牛顿第一定律分析解答。
【解答】解：一切物体都有惯性，所以冰墩墩被王亚平抛出后，冰墩墩的惯性不会消失；
抛出后的冰墩墩不受外力作用，由牛顿第一定律可知，冰墩墩将沿抛出方向做匀速直线运动（即速度大小和运动方向都不变），故C正确，ABD错误。
故选：C。
【点评】本题考查了学生对惯性、牛顿第一定律的理解，属于基础题。
5．如图甲，将一块粗糙的、有三段长度相等区域的木板水平放置，用恒为2N的水平拉力F，拉动物块（不考虑物块的大小）在木板上从区域Ⅰ的最左端由静止开始运动，在进入区域Ⅲ时撤去拉力，物块最终停在区域Ⅲ的最右端。图乙为物块在区域Ⅰ和Ⅱ上运动的v﹣t图像，则下列判断错误的是（　　）

A．物块在区域Ⅰ上做加速运动
B．物块在区域Ⅰ上的平均速度比区域Ⅱ上的小
C．物块在区域Ⅱ上所受的摩擦力等于2N
D．物块在区域Ⅲ上运动的时间等于1s
【分析】①影响摩擦力的因素是压力和接触面的粗糙程度；
②在平衡力的作用下物体保持静止或匀速直线运动状态；在非平衡力的作用下物体运动状态发生改变；
运用以上规律结合图甲、图乙对每个选项作出判断。
【解答】解：由图知：物块在0～2s内做加速运动，在2s～3s内做匀速运动，且物块在0～2s内图象与2s～3s内图象与坐标轴围成的面积相同，说明物块运动的路程相同。即物块在0～2s内在区域Ⅰ上做加速运动，在2s～3s内在区域Ⅱ上做匀速直线运动，区域Ⅰ表面上受到的摩擦力小于拉力F，在区域Ⅱ表面上受到的摩擦力等于拉力F。
AB、由图乙知：物块在0～2s内在区域Ⅰ上做加速运动，到第2s时速度为2m/s，此时平均速度一定小于2m/s；在2s～3s内在区域Ⅱ上做匀速直线运动，速度为2m/s，故AB正确；
C、在2s～3s内在区域Ⅱ上做匀速直线运动，受到的摩擦力与拉力是一对平衡力，大小相等，所以区域Ⅱ表面上受到的摩擦力等于拉力F，故C正确；
D、物块进入区域Ⅲ时的速度为2m/s，做减速运动，在区域Ⅲ的平均速度一定小于2m/s，所以运动时间一定大于1秒，故D错误。
故选：D。
【点评】此题考查的是力和运动的关系的应用，结合运动图象和速度﹣时间图象得到有价值的信息，是解答此题的关键，难度较大。
6．国家关于电动自行车的技术标准规定：电动自行车刹车时，电动机必须断电。所以，电动自行车左右两刹车手柄中各安装有一只开关S1和S2，S是用钥匙控制的电源开关。在行驶中用任一只手柄刹车时，开关S1或S2断开，电动机立即断电。下列电路中符合这一要求的是（　　）
A． B．
C． D．
【分析】任一只手柄刹车时，该手柄上的开关立即断开、电动机停止工作说明两开关相互影响、不能独立工作即为串联。
【解答】解：由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关、电动机应串联接在电路中，故A正确。
故选：A。
【点评】本题要牢牢把握住关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从而判断出两个开关的连接方式是串联。
二、填空题（本题6小题，每空1分，共16分）
7．（5分）（1）2022年4月30日，在位于湖北襄阳的航空救生试验基地完成了最大速度近2.3马赫的双轨火箭橇试验，创造了双轨超音速火箭橇试验速度的新记录。马赫，是航空航天领域速度的单位，1马赫相当于340m/s。2.3马赫＝　2515.2　km/h。
（2）火箭橇是在专用的轨道上，利用火箭发动机作动力，推动火箭滑车高速前进。火箭工作时，把内能转化为 　机械　能，它以液态氢为燃料，是因为液态氢的热值 　高　。
（3）2022年6月5日，神舟十四号载人飞船成功发射。在飞船发射升空过程中，以飞船为参照物，飞船内的航天员处于 　静止　（填“静止”或“运动”）状态；在升空的不同阶段，要分别抛掉逃逸塔、助推器、整流罩等，以减小箭船的总重力，提高火箭做功的 　效率　（填“功率”或“效率”）。
【分析】（1）根据“1马赫相当于340m/s、1m/s＝3.6km/h”求解；
（2）根据“火箭橇利用火箭发动机作动力，推动火箭滑车高速前进”可知其能量转化过程，液态氢具有热值高的特点；
（3）根据物体间的相对位置是否发生变化判断物体所处的运动状态；抛掉无用的用来减小额外功，从而提高其效率。
【解答】解：（1）因为1马赫＝340m/s，1m/s＝3.6km/h，所以2.3马赫＝2.3×340×3.6km/h＝2815.2km/h；
（2）火箭橇是利用火箭发动机作动力，推动火箭滑车高速前进，该过程将内能转化为机械能；
液态氢具有较高的热值，通常用于助推燃料；
（3）飞船在发射升空的过程中，航天员相对于飞船的位置不变，说明飞船内的航天员处于静止状态；
在升空的不同阶段，要分别抛掉逃逸塔、助推器、整流罩等，以减小箭船的总重力，从而减小了额外功，提高了火箭做功的效率。
故答案为：（1）2815.2；（2）机械；高；（3）静止；效率。
【点评】本题考查速度的单位及其换算、参照物的选取、燃料的热值、机械效率等，掌握火箭的发射原理是解答本题的关键。
8．（2分）在生产和生活中常用的煤、石油、天然气、太阳能中，属于可再生能源的是 　太阳能　，实现“低碳生活”的途径之一是减少和控制 　不可再生能源　的使用量。
【分析】像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源。
【解答】解：在生产和生活中常用的煤、石油、天然气、太阳能中，属于可再生能源的是太阳能，实现“低碳生活”的途径之一是减少和控制不可再生能源的使用量。
故答案为：太阳能；不可再生能源。
【点评】本题考查了学生对于可再生能源、不可再生能源的理解和掌握，基础性题目。
9．（2分）北京冬奥会速度滑冰男子500m决赛中，我国选手高亭宇夺得金牌。如图，是他比赛中通过弯道的情景。他在弯道滑行时，其运动状态 　会　（填“会”或“不会”）发生变化；穿上冰刀鞋是为了 　增大　他对冰面的压强。

【分析】（1）运动状态包括运动的方向和速度大小，其中一个改变则运动状态改变；
（2）增大压强的方法：在受力面积一定时，增大压力；在压力一定时，减小受力面积。
【解答】解：运动员在弯道滑行时，运动方向不断变化，所以他的运动状态会发生改变；
滑冰运动员的冰刀鞋有锋利的刀刃，是在压力一定时，通过减小受力面积，增大对冰的压强。
故答案为：会；增大。
【点评】本题以体育运动为背景考查了物体运动状态变化的判断、增大压强的方法，难度不大。
10．（2分）如图所示，通过滑轮沿水平方向拉动重为20N的物体A，不计滑轮重及其摩擦。当拉力F为4N时，物体A受到的拉力为 　8　N；用这种方法使用滑轮是为了 　省力　。

【分析】由图知，使用的是动滑轮，n＝3，，不计滑轮重及其摩擦，物体A受到的拉力F′＝2F；
轴随物体一起运动的滑轮叫做动滑轮，动滑轮可以省一半的力，但不可以改变动力方向。
【解答】解：由图可知，绕在动滑轮上绳子的有效股数n＝2，
则物体A受到的拉力F′＝2F＝2×4N＝8N；
动滑轮可以省一半的力，但不可以改变动力方向。
故答案为：8；省力。
【点评】本题主要考查有关动滑轮的拉力计算和特点，关键是水平使用滑轮组时绳子有效股数n的确定。
11．下表是某型号电热水壶铭牌。向壶中倒入满容量的水，在1标准大气压下正常工作，经过16min将20℃的水烧开。此过程中，水吸收的热量为 　5.04×105　J，电热水壶正常工作时的电流为 　2.5　A。日常生活中必须做到安全用电，如图所示的电源线，其三脚插头插入三孔插座，将电热水壶跟电源连接的同时，能确保电热水壶外壳接 　地线　（填“火线”“零线”或“地线”）。
MD电热水壶
型号
MK﹣15S02K
容量
1.5L
额定电压
220V
额定加热功率
550W

【分析】（1）装满水后，壶中水的体积等于壶的容量，利用密度公式计算水的质量；根据Q＝cmΔt求出水吸收的热量；
（2）由铭牌可知电热水壶的额定功率和额定电压，根据P＝UI算出电热水壶正常工作时的电流；
（3）三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连。
【解答】解：（1）水的体积V＝V容＝1.5L＝1.5dm3＝1.5×10﹣3m3，
由ρ＝得，装满水后壶中水的质量为：
m＝ρV＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg；
（3）水的初温为20℃，一标准大气压下沸点为100℃，则水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1.5kg×（100℃﹣20℃）＝5.04×105J；
（2）由P＝UI可知，电热水壶正常工作时的电流为：
I＝＝＝2.5A；
（3）电热水壶属于金属外壳用电器，因此与电热水壶外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生。
故答案为：5.04×105；2.5；地线。
【点评】本题考查了吸收热量和电流的计算，以及家庭电路用电安全的相关知识，要求学生能用科学的语言准确地解释生活中的物理现象，平时应加强这方面的训练。
12．（2分）如图是一款运动手环，手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外绕着线圈。戴着这种手环步行时，磁铁随手臂的摆动在管内往复运动，线圈中便会产生电流，这是利用了 　电磁感应　原理。手环中记录的运动数据还可通过 　电磁波　无线传送到手机上，与好友分享。

【分析】（1）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这就是电磁感应；这一过程中，可将机械能转化为电能；
（2）蓝牙技术实际上是一种短距离无线通信技术，靠电磁波传递信息。
【解答】解：根据运动手环的特点可知，当塑料管运动时，磁铁在管中反向运动，线圈切割磁感线而产生电流。因此，运动手环的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。
手环中记录的运动数据通过蓝牙技术传送到手机上，蓝牙是通过电磁波传递信息。
故答案为：电磁感应；电磁波。
【点评】了解电磁感应现象，知道产生感应电流的条件，明确蓝牙技术是通过电磁波传递信息是解答本题的关键。
三、简答题（本题2小题，每题4分，共8分）
13．（4分）阅读下面的短文：
材料与社会发展
我们周围的生活用品是由各种材料制成的：金属、陶瓷、玻璃、塑料等等。一般来说，不同的材料具有不同的物理性质。除密度不同外，材料的导电性、磁性、弹性、硬度、延展性等也往往各不相同。生活、生产中，人们利用各种材料的优点，设计出所需的物品。某一种新材料的问世，往往会引起人类社会的重大变革。
当今，问世的新材料及其特性有：
①铌钛：实用超导材料的代表。
②太阳能电池材料：多层复合太阳能电池，转换率可达40%。
③气凝胶：具有低密度、低热导率，隔热保温优异等特性。
④钕铁硼：高性能永磁材料。
⑤离子液体：在热稳定性、导电性等方面具有独特的优势。
……
仿照示例，对短文中提到的某种新材料的应用及优点，说出你的设想（示例除外）：
【示例】用铌钛材料制成导线 导线没有电阻，导电时不会发热。
（1）　用太阳能电池材料制成太阳能汽车的太阳能电池板：太阳能电池板的光电转换效率高，减小太阳能汽车的体积　。
（2）　用气凝胶制成保温箱：保温箱的密度小质量小携带方便，隔热性好保温性能好　。
【分析】根据短文提供的材料特性结合相应的物理规律解答。
【解答】解：（1）利用②中太阳能电池材料的光电转换效率高，可以制成太阳能汽车的太阳能电池板；
（2）利用③中气凝胶的密度低、低热导率，隔热保温优异，可以制成保温箱；
或利用④中钕铁硼的高性能永磁，可以制成高性能电动机的永磁体；
利用⑤中离子液体的优异导电性，可以制成电池的电解液；
故答案为：（1）用太阳能电池材料制成太阳能汽车的太阳能电池板：太阳能电池板的光电转换效率高，减小太阳能汽车的体积；
（2）用气凝胶制成保温箱：保温箱的密度小质量小携带方便，隔热性好保温性能好。
【点评】本题考查获取信息解决问题的能力，将生活中实例与题目提供的信息相结合是解题的关键。
14．（4分）如图，容器中间用隔板分成左右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状发生改变。它可以用来做“探究液体压强是否跟深度、液体密度有关”的实验。
现有酒精和浓盐水，要检验“液体压强跟液体密度有关”这一结论时：
（1）实验方法：　隔板两侧分别装等深的酒精和浓盐水，观察橡皮膜凹凸情况　。
（2）应该观察什么现象：　橡皮膜向一侧凸，凸的一侧是酒精　。

【分析】实验过程中可以在隔板两侧装等深的酒精和浓盐水，在液体深度一定时，液体密度越大，液体的压强越大，盐水密度大，盐水产生压强大，橡皮膜向密度小的酒精一侧凸出。
【解答】解：（1）在液体深度一定时，液体密度越大，液体的压强越大，盐水密度大，盐水产生压强大，实验过程中可以在隔板两侧装等深的酒精和浓盐水，观察橡皮膜凹凸情况。
（2）液体深度相同时，盐水的密度大于酒精的密度，盐水产生的压强大于酒精产生的压强，盐水对橡皮膜的压强大于酒精对橡皮膜的压强，橡皮膜向酒精一侧凸出。
故答案为：（1）隔板两侧分别装等深的酒精和浓盐水，观察橡皮膜凹凸情况；（2）橡皮膜向一侧凸，凸的一侧是酒精。
【点评】本题利用控制变量法探究液体压强大小的影响因素，是比较简单的液体压强实验题。
四、作图题（本题3小题，每题3分，共9分）
15．阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图中画出平面镜的位置，并标明反射角的度数。

【分析】首先根据反射光线的方向（竖直向下）作出反射光线的大致位置，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线与平面镜垂直的关系画出平面镜，标明反射角的度数。
【解答】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，画出法线，过入射点画出法线的垂线，即平面镜的位置；因入射光线与水平面成60°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为60°+90°＝150°，则入射角、反射角为75°．如图所示：

【点评】首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
16．用升降机将工人举高检修路灯，在图中画出横杆上另一力的示意图，并画出两力的力臂。

【分析】根据图确定动力的作用点和方向，然后按照力的示意图和力臂的画法作图。
【解答】解：如图，O为支点，点A是动力作用点，支撑杆对横杆的支持力的方向垂直向上，从A垂直向上画一带箭头的线段，可得F2的示意图；
从O做F1作用线的反向延长线的垂线段就是F1的力臂L1，从O做F2的作用线的垂线段就是F2的力臂L2，如图所示：

【点评】知道力臂与作用力的关系，会根据力臂的画法画出正确的作用力或力臂。
17．给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

【分析】根据小磁针的N、S极，利用磁极间的作用规律可以确定螺线管的N、S极；再结合螺线管的绕向，利用安培定则可以确定螺线管中电流方向。
【解答】解：小磁针的左端N极靠近螺线管的右端，根据异名磁极相互吸引可知，螺线管的右端为S极，左端为N极。
再结合图示的螺线管的绕向，利用安培定则可以确定螺线管中的电流方向是从右端流入左端流出，如图所示：

【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个可以确定第三个。此题中就是告诉了磁场方向和线圈绕向，来确定电流方向。
五、实验题（本题2小题，第18题8分，第19题10分，共18分）
18．（8分）小明与同学一起利用弹簧测力计、玻璃杯、金属块、水、浓盐水等实验器材，探究浮力的大小与哪些因素有关。他们正确的进行了如图所示的实验操作：

实验次数
液体种类
金属块的重力/N
金属块浸入情况
金属块在液体中时测力计的示数/N
金属块所受浮力/N
1
——
2.7
——
——
——
2
水
2.7
部分
2.0
0.7
3
水
2.7
全部
1.7
1.0
4
浓盐水
2.7
全部
1.5
　1.2　
（1）根据以上实验，把表中数据填写完整：
（2）分析实验②③可得：液体密度相同，金属块排开液体的体积越大，浮力越 　大　；
（3）分析实验③④可得：金属块排开液体的体积相同，液体密度越大，浮力越 　大　；
（4）结论：浮力的大小与 　物体排开的液体的体积　和 　液体密度　有关。
（5）用这种实验方法，还可以测量 　金属块（或浓盐水）　的密度。
（6）小明完成上述实验后，找来合适的玻璃杯，倒入足够深的水，将挂在测力计上的金属块逐渐下降，但不接触容器底。绘制出了实验中测力计的示数F随物体下表面至水面深度h变化的F﹣h图像（图⑤）。分析图像可知：当金属块浸没水中后继续下降过程中测力计的示数 　不变　，这表明：浸没在水中的物体受到的浮力跟浸没的深度 　无关　。
【分析】（1）根据称重法求出金属块在浓盐水中受到的浮力；
（2）（3）（4）浸入液体中的物体受到浮力的大小与液体的密度、排开的液体的体积有关；分析图中的相同点和不同，根据实验控制的变量与实验现象得出实验结论，然后分析答题；
（5）根据表中第三次实验数据得到金属块的重力和浸没在水中的浮力，根据G＝mg求出金属块的质量，根据阿基米德原理求出物体排开的水的体积，即是物体的体积；利用密度公式算出金属块的密度；或根据表中第四次实验数据得到金属块浸没在浓盐水中受到的浮力，而排开浓盐水的体积等于物体的体积，再利用F浮＝ρ液gV排求浓盐水的密度；
（6）根据测力计的示数变化得出结论。
【解答】解：（1）由图①、④可知，金属块的重力为2.7N，在浓盐水中弹簧测力计的示数为1.5N，则金属块在浓盐水中受到的浮力为：
F浮＝G﹣F示＝2.7N﹣1.5N＝1.2N；
（2）分析实验②③可知，物体浸入水中的体积越大，弹簧测力计的示数越小，则物体受到的浮力越大，即液体密度相同，金属块排开液体的体积越大，浮力越大；
（3）分析实验③④可知，物体排开的液体的体积相同，液体的密度不同，弹簧测力计示数不同，液体密度越大，弹簧测力计示数越小，浮力越大，即金属块排开液体的体积相同，液体密度越大，浮力越大；
（4）由（2）、（3）可知，浮力的大小与物体排开的液体的体积和液体密度有关；
（5）根据表中第三次实验数据得到金属块的重力和浸没在水中的浮力，根据G＝mg求出金属块的质量，根据阿基米德原理求出物体排开的水的体积，即是物体的体积；利用密度公式算出金属块的密度；或根据表中第四次实验数据得到金属块浸没在浓盐水中受到的浮力，而排开浓盐水的体积等于物体的体积，再利用F浮＝ρ液gV排求浓盐水的密度，故用这种实验方法，还可以测量金属块（或浓盐水）的密度；
（6）由F﹣h图像可知，当金属块浸没水中后继续下降过程中测力计的示数不变，说明当金属块完全浸没在水中后继续下降过程中浮力不变，即浸没在水中的物体受到的浮力跟浸没的深度无关。
故答案为：（1）1.2；（2）大；（3）大；（4）物体排开的液体的体积；液体密度；（5）金属块（或浓盐水）；（6）不变；无关。
【点评】此题是探究影响浮力大小因素的实验，主要考查了对实验数据的分析以及控制变量法的应用。
19．（10分）在“探究电流与电压的关系”实验中，用2节新干电池做电源，其他器材如图甲所示。

（1）电路中滑动变阻器的主要作用是 　保护电路以及改变电阻的电压和电流　。
（2）小明将实物连接成如图甲所示电路。经查，其中有一条连线错误，在错误的连线上画“×”并用笔画线代替导线画出正确的连线。
（3）正确连接电路后，闭合开关，移动滑动变阻器的滑片P，发现电流表无示数，电压表有示数，其原因可能是 　定值电阻断路　（填一种即可）。
（4）排除故障后进行实验，将滑动变阻器的滑片P逐渐向右移动，发现随着电压表示数的变大，电流表示数 　变大　，依次记录电压表与电流表的示数。
（5）根据实验数据，作出I﹣U图像。分析图像可得结论：当导体的电阻一定时，通过导体的电流与导体两端电压成 　正　比。
（6）进一步分析I﹣U图像，结合实验器材规格可知：当电压表示数为3V时，滑动变阻器的滑片P位于 　B　端，当电压表示数为1V时，滑动变阻器连入电路的电阻为 　20　Ω。
【分析】（1）在“探究电流与电压的关系”时，为得出普遍性的规律，要多次测量，据此分析滑动变阻器除了保护电路还有的作用；
（2）原电路中，电压表串联在电路中，应该并联在电路中；
（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与滑动变阻器、电流表、开关与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
（4）将滑动变阻器的滑片P逐渐向右移动时，根据下接线柱的接法判断出滑动变阻器电阻的变化，由欧姆定律I＝判断出电路中电流的变化；
（5）根据图像得出结论；
（6）根据电源电压和电压表的的位置判断出当电压表示数为3V时，滑动变阻器的滑片P的位置；
由图象读出电压为1V时电路中电流，由串联电路特点和欧姆定律计算此时变阻器连入电路的阻值。
【解答】解：（1）在“探究电流与电压的关系”时，为得出普遍性的规律，要多次测量，故滑动变阻器除了保护电路外还有改变电阻的电压和电流的作用；
（2）原电路中，电压表串联在电路中是错误的，应与定值电阻并联，改正后如下所示：
；
（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与滑动变阻器、电流表、开关与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的定值电阻断路了；
（4）排除故障后进行实验，将滑动变阻器的滑片P逐渐向右移动时，滑动变阻器接入电路的电阻减小，电路的总电阻减小，由I＝知电路中的电流增大，电流表示数增大；
（5）分析图像可得结论：当导体的电阻一定时，通过导体的电流与导体两端电压成正比；
（6）由题意知电源电压为3V，电压表测量定值电阻两端的电压，当电压表示数为3V时，即电压表测量电源电压，所以滑动变阻器翻到的电压为零，所以滑动变阻器的电阻为零，所以滑动变阻器的滑片P位于B端；
由图象知，当电压表示数为1V时，通过电流的电流为0.1A，
由串联电路特点和欧姆定律可得，滑动变阻器连入电路的阻值：
R滑＝＝＝20Ω。
故答案为：（1）保护电路以及改变电阻的电压和电流；（2）见解答图；（3）定值电阻断路；（4）变大；（5）正；（6）B；20。
【点评】本题探究“电流与电阻关系”，考查注意事项、电路连接滑动变阻器的作用、欧姆定律公式的应用、数据分析、控制变量法及故障分析。
六、计算题（本题3小题，第20题4分，第21题9分，第22题8分，共21分）
20．（4分）如图所示的电路中，电源电开保持不变。电阻R1的阻值为10Ω，只闭合开关S1，电流表A1的示数为0.3A。求：
（1）电源电压。
（2）再闭合开关S2，电流表A2的示数变化了0.1A，电阻R2的阻值。

【分析】（1）只闭合开关S1，电路为R1的简单电路，电流表A1测量通过R1的电流，根据U＝U1＝I1R1求出电源电压；
（2）闭合开关S2，电阻R2和电阻R1并联，电流表A2测量干路中的电流，因为并联电路各支路两端电压相等，且等于电源电压，所以，R1两端电压仍为电源电压，通过R1的电流I1保持不变，因此，电流表A2的示数变化了0.1A，其电流的变化值就是通过R2的电流，根据并联电路中电压特点可知，R2两端电压等于电源电压，根据R2＝计算出R2的阻值。
【解答】解：（1）只闭合开关S1，电路为R1的简单电路，电流表A1测量通过R1的电流，
电源电压：U＝U1＝I1R1＝0.3A×10Ω＝3V；
（2）再闭合开关S2，电阻R2和电阻R1并联，电流表A2的示数变化了0.1A，即干路上的电流增大了0.1A，由于R1两端电压仍为电源电压，所以通过R1的电流I1保持不变，
所以通过R2的电流等于干路中电流的增加量，即：I2＝ΔI＝0.1A，
R2的阻值为：R2＝＝＝30Ω。
答：（1）电源电压为3V；
（2）电阻R2的阻值为30Ω。
【点评】本题考查了欧姆定律的应用和并联电路的特点，关键是正确判断电路连接方式的变化以及电流表所测电流变与不变的原因。
21．（9分）某电动汽车的一些性能参数如表所示。载上总质量为210kg的司乘人员后，汽车轮胎与地面的总接触面积为6.4dm2。若电动机以50kW功率驱动汽车在平直道路上以90km/h的速度匀速行驶25km，驱动效率为80%。求：
性能参数
整车质量
1390kg
最高时速
130km/h
续驶里程
150～200km
电动机最大功率
70kW
电池容量
45kW•h
（1）载上司乘人员后，汽车静止时轮胎对水平地面的压强。
（2）电动机在这段时间内所做的功。
（3）汽车在这段道路上行驶时受到的阻力。
【分析】（1）由G＝mg得出司乘人员和汽车的总重力；利用F＝G得出载上司乘人员后，汽车静止时轮胎对水平地面的压力，由p＝得出汽车静止时轮胎对水平地面的压强；
（2）根据t＝得出所用时间，利用W＝Pt得出电动机在这段时间内所做的功；
（3）根据W有用＝80%W得出汽车在这段道路上行驶时所做的有用功，利用F′＝得出汽车所受的牵引力，汽车做匀速直线运动，处于平衡状态，由f＝F′得出所受的阻力。
【解答】解：（1）司乘人员和汽车的总重力：
G＝mg＝（1390kg+210kg）×10N/kg＝16000N；
载上司乘人员后，汽车静止时轮胎对水平地面的压力：
F＝G＝16000N，
汽车静止时轮胎对水平地面的压强：
p＝＝＝2.5×105Pa；
（2）所用时间t＝＝＝h＝1000s，
电动机在这段时间内所做的功W＝Pt＝50×1000W×1000s＝5×107J；
（3）汽车在这段道路上行驶时所做的有用功W有用＝80%W＝80%×5×107J＝4×107J，
汽车所受的牵引力F′＝＝＝1600N，
汽车做匀速直线运动，处于平衡状态，所受的阻力f＝F′＝1600N。
答：（1）载上司乘人员后，汽车静止时轮胎对水平地面的压强为2.5×105Pa。
（2）电动机在这段时间内所做的功为5×107J。
（3）汽车在这段道路上行驶时受到的阻力为1600N。
【点评】本题考查重力、压强、功和效率的有关计算，并考查二力平衡条件的应用，是一道综合题。
22．（8分）如图甲是某茶具上煮茶器的电路原理图，R1是加热电阻，R2是保温时的分压电阻，S为电源开关，S1为自动温控开关。S、S1都闭合时，煮茶器处于加热状态；当水沸腾后，S1会自动断开，转为保温状态。煮茶器工作过程中的P﹣t图像如图乙所示，不计电阻值随温度的变化。求：
（1）电阻R1的阻值。
（2）当煮茶器处于保温状态时，R1的电功率。
（3）当煮茶器处于保温状态时，电阻R2在100s内消耗的电能。

【分析】（1）由图可知，S、S1都闭合时，R2被短路、电路中只有R1工作，此时煮茶器处于加热状态，根据图乙可知，加热时的电功率，利用P＝计算出电阻R1的阻值；
（2）当S闭合、S1断开时，R1、R2串联，此时为保温状态，由图乙可知保温功率，根据P＝UI计算出保温状态时的电流，根据串联电路的特点和P＝I2R1求出当煮茶器处于保温状态时，R1的电功率；
（3）知道保温状态时的电流，利用欧姆定律求出保温状态时R1两端的电压，根据串联分压的特点可知R2两端的电压，利用W2＝U2I2t计算出当煮茶器处于保温状态时，电阻R2在100s内消耗的电能。
【解答】解：（1）由图可知，S、S1都闭合时，R2被短路、电路中只有R1工作，此时煮茶器处于加热状态，
根据图乙可知，加热时的电功率P加＝1100W，
根据P＝可知，电阻R1的阻值：R1＝＝＝44Ω；
（2）当S闭合、S1断开时，R1、R2串联，此时为保温状态，
由图乙可知，保温功率P保＝44W，
由P＝UI可知，保温状态时的电流I保＝＝＝0.2A；
根据串联电路的特点可知，通过R1的电流I1＝I2＝I保＝0.2A，
当煮茶器处于保温状态时，R1的电功率：P＝I12R1＝（0.2A）2×44Ω＝1.76W；
（3）由欧姆定律可知，保温状态时R1两端的电压：U1＝I1R1＝0.2A×44Ω＝8.8V；
根据串联分压的特点可知，R2两端的电压：U2＝U﹣U1＝220V﹣8.8V＝211.2V；
当煮茶器处于保温状态时，电阻R2在100s内消耗的电能：W2＝U2I2t＝211.2V×0.2A×100s＝4224J。
答：（1）电阻R1的阻值为44Ω；
（2）当煮茶器处于保温状态时，R1的电功率为1.76W
（3）当煮茶器处于保温状态时，电阻R2在100s内消耗的电能为4224J。
【点评】本题考查串联电路的特点、欧姆定律的应用、电功率公式的应用以及电能的计算，注意从图像中获取信息，是一道电学综合题，难度不大。
