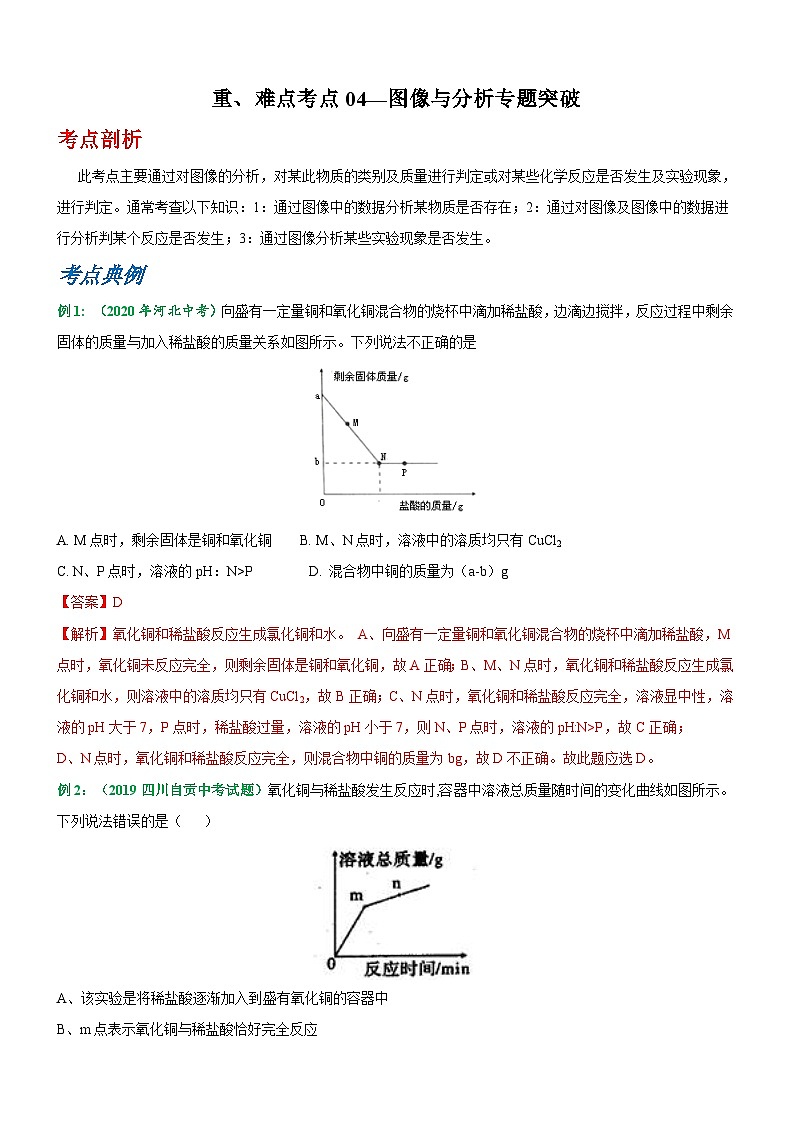

重、难点考点04—图像与分析专题突破
考点剖析
此考点主要通过对图像的分析，对某此物质的类别及质量进行判定或对某些化学反应是否发生及实验现象，进行判定。通常考查以下知识：1：通过图像中的数据分析某物质是否存在；2：通过对图像及图像中的数据进行分析判某个反应是否发生；3：通过图像分析某些实验现象是否发生。
考点典例
例1: （2020年河北中考）向盛有一定量铜和氧化铜混合物的烧杯中滴加稀盐酸，边滴边搅拌，反应过程中剩余固体的质量与加入稀盐酸的质量关系如图所示。下列说法不正确的是

A. M点时，剩余固体是铜和氧化铜 B. M、N点时，溶液中的溶质均只有CuCl2
C. N、P点时，溶液的pH：N>P D. 混合物中铜的质量为（a-b）g
【答案】D
【解析】氧化铜和稀盐酸反应生成氯化铜和水。 A、向盛有一定量铜和氧化铜混合物的烧杯中滴加稀盐酸，M点时，氧化铜未反应完全，则剩余固体是铜和氧化铜，故A正确；B、M、N点时，氧化铜和稀盐酸反应生成氯化铜和水，则溶液中的溶质均只有CuCl2，故B正确；C、N点时，氧化铜和稀盐酸反应完全，溶液显中性，溶液的pH大于7，P点时，稀盐酸过量，溶液的pH小于7，则N、P点时，溶液的pH:N>P，故C正确；
D、N点时，氧化铜和稀盐酸反应完全，则混合物中铜的质量为bg，故D不正确。故此题应选D。
例2：（2019四川自贡中考试题）氧化铜与稀盐酸发生反应时,容器中溶液总质量随时间的变化曲线如图所示。下列说法错误的是（ ）

A、 该实验是将稀盐酸逐渐加入到盛有氧化铜的容器中
B、 m点表示氧化铜与稀盐酸恰好完全反应

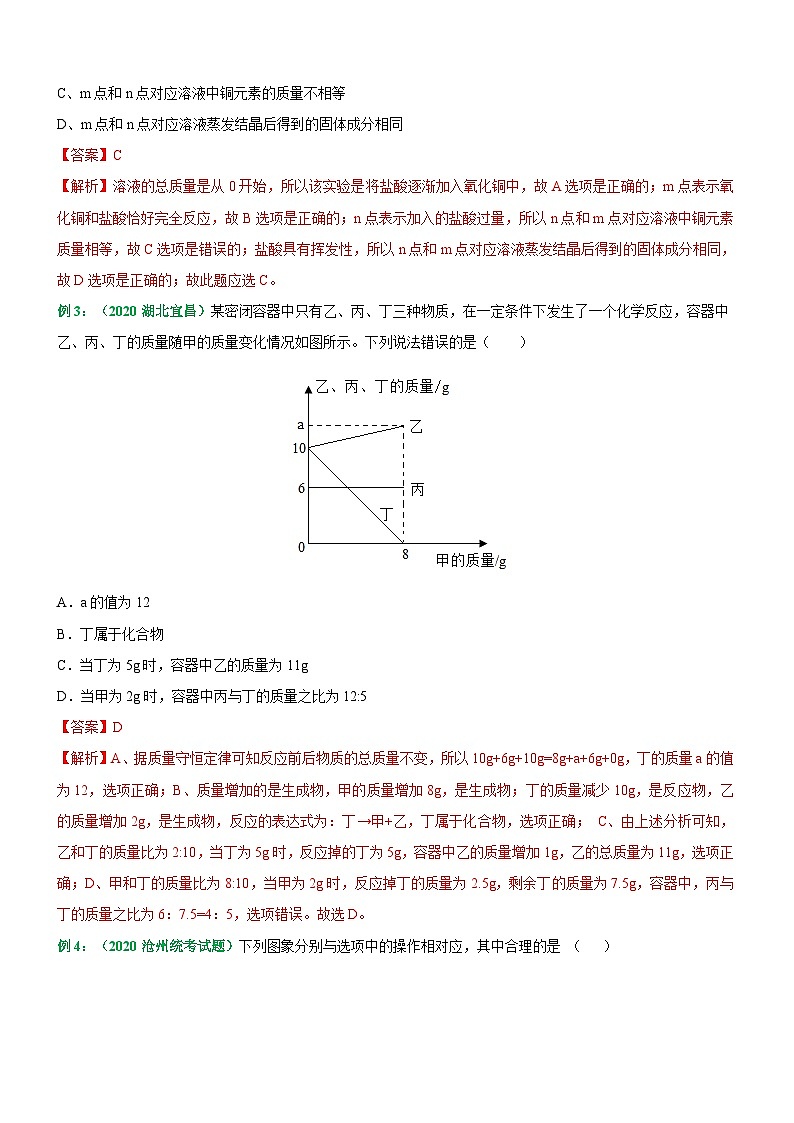

C、 m点和n点对应溶液中铜元素的质量不相等
D、m点和n点对应溶液蒸发结晶后得到的固体成分相同
【答案】C
【解析】溶液的总质量是从0开始，所以该实验是将盐酸逐渐加入氧化铜中，故A选项是正确的；m点表示氧化铜和盐酸恰好完全反应，故B选项是正确的；n点表示加入的盐酸过量，所以n点和m点对应溶液中铜元素质量相等，故C选项是错误的；盐酸具有挥发性，所以n点和m点对应溶液蒸发结晶后得到的固体成分相同，故D选项是正确的；故此题应选C。
例3：（2020湖北宜昌）某密闭容器中只有乙、丙、丁三种物质，在一定条件下发生了一个化学反应，容器中乙、丙、丁的质量随甲的质量变化情况如图所示。下列说法错误的是（ ）

A．a的值为12
B．丁属于化合物
C．当丁为5g时，容器中乙的质量为11g
D．当甲为2g时，容器中丙与丁的质量之比为12:5
【答案】D
【解析】A、据质量守恒定律可知反应前后物质的总质量不变，所以10g+6g+10g=8g+a+6g+0g，丁的质量a的值为12，选项正确；B、质量增加的是生成物，甲的质量增加8g，是生成物；丁的质量减少10g，是反应物，乙的质量增加2g，是生成物，反应的表达式为：丁→甲+乙，丁属于化合物，选项正确； C、由上述分析可知，乙和丁的质量比为2:10，当丁为5g时，反应掉的丁为5g，容器中乙的质量增加1g，乙的总质量为11g，选项正确；D、甲和丁的质量比为8:10，当甲为2g时，反应掉丁的质量为2.5g，剩余丁的质量为7.5g，容器中，丙与丁的质量之比为6：7.5=4：5，选项错误。故选D。

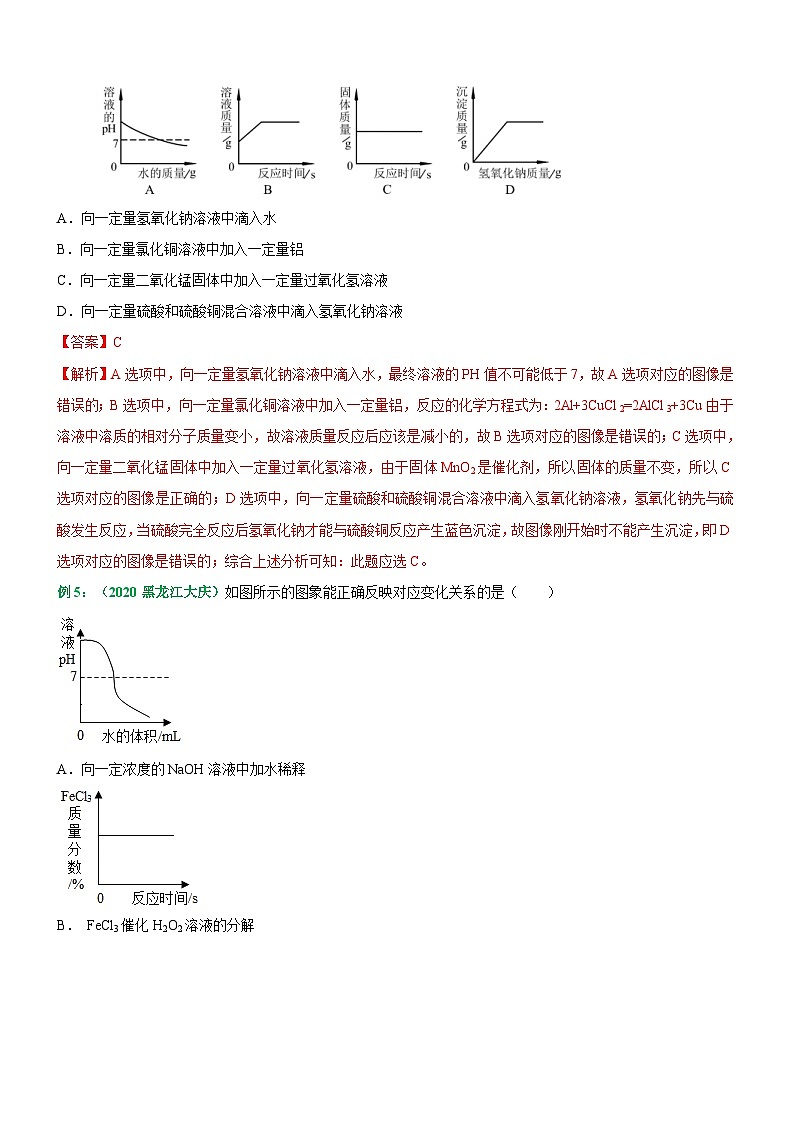

例4：（2020沧州统考试题）下列图象分别与选项中的操作相对应，其中合理的是 （ ）

A． 向一定量氢氧化钠溶液中滴入水
B． 向一定量氯化铜溶液中加入一定量铝
C． 向一定量二氧化锰固体中加入一定量过氧化氢溶液
D．向一定量硫酸和硫酸铜混合溶液中滴入氢氧化钠溶液
【答案】C
【解析】A选项中，向一定量氢氧化钠溶液中滴入水，最终溶液的PH值不可能低于7，故A选项对应的图像是错误的；B选项中，向一定量氯化铜溶液中加入一定量铝，反应的化学方程式为：2Al+3CuCl2=2AlCl3+3Cu由于溶液中溶质的相对分子质量变小，故溶液质量反应后应该是减小的，故B选项对应的图像是错误的；C选项中，向一定量二氧化锰固体中加入一定量过氧化氢溶液，由于固体MnO2是催化剂，所以固体的质量不变，所以C选项对应的图像是正确的；D选项中，向一定量硫酸和硫酸铜混合溶液中滴入氢氧化钠溶液，氢氧化钠先与硫酸发生反应，当硫酸完全反应后氢氧化钠才能与硫酸铜反应产生蓝色沉淀，故图像刚开始时不能产生沉淀，即D选项对应的图像是错误的；综合上述分析可知：此题应选C。
例5：（2020黑龙江大庆）如图所示的图象能正确反映对应变化关系的是（　　）

A．向一定浓度的NaOH溶液中加水稀释

B． FeCl3催化H2O2溶液的分解

C．向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量

D．等质量的铁、锌分别与等质量分数的足量稀硫酸反应
【答案】C
【解析】A、稀释氢氧化钠溶液时，碱性减弱，pH减小，但是不能减小到7，更不能小于7，该选项对应关系不正确；B、过程中氯化铁是催化剂，反应前后质量和化学性质都不变，随着反应进行，溶液质量减小，氯化铁质量分数增大，该选项对应关系不正确；C、向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量，过程中氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确；D、铁、锌和稀硫酸反应的化学方程式及其质量关系：
由以上质量关系可知，56份的铁置换出2份的氢气，65份的锌置换出2份的氢气，故随着反应的进行，溶液的质量不断增大，待完全反应后，溶液质量不再变化，该选项对应关系不正确。故此题应选：C。
例6：（2021河北中考预测试题）下列4个坐标图分别表示4个实验过程中某些质量的变化，其中不正确的是（ ）

①． 向一定量过氧化氢溶液中加入少量二氧化锰
②．向相同质量与浓度的稀盐酸分别加入足量的铁粉和锌粉
③．向相同质量的铁粉和锌粉中分别加入足量稀盐酸
④．一氧化碳与一定量氧化铁在高温条件下完全反应
A:①③ B: ①④ C: ②③ D: ③④
【答案】A
【解析】①是错误的表示，因为反应后总质量减小，氢元素的质量不变，故氢元素的质量分数变大；②金属过量，生成氢气的量一样多故②图像是正确的；③是错误的叙述，因为金属铁的相对分子质量小，生成的氢气多，需要的盐酸多；④是正确的叙述，开始温度较低不反应，随反应的进行生成二氧化碳，总质量减小，反应完全质量不变；故①、③答案是错误的，故此题应选A.
例7：（2020年黑龙江齐齐哈尔中考）下列图像能正确表示对应关系的是

A. 图A是一定质量的红磷在密闭容器中燃烧
B. 图B是浓盐酸在空气中敞口放置一段时间
C. 图C是向等质量的铁粉和锌粉中分别加入足量相同溶质质量分数的稀盐酸
D. 图D是加热一定质量木炭粉和氧化铜混合物
【答案】A、C
【解析】A、根据质量守恒定律，一定质量的红磷在密闭容器中燃烧，燃烧前后物质的总质量不变，和图示相同，符合题意。B、浓盐酸具有挥发性，在空气中敞口浓度会变稀，溶液质量会变轻，与图示不相同，不符合题意。
C、锌比铁活泼，因此锌与盐酸反应产生氢气的速率比铁快，等质量的铁粉比等质量的锌粉与稀盐酸反应产生的氢气多，和图示相同，符合题意。D、加热一定质量木炭粉和氧化铜混合物会有铜生成，因此固体的质量不能为零，与图示不相同，不符合题意。因此本题选择A、C。
例8：（2020河北盐山二中一模试题）下列图像与对应的说法正确的是 （ ）

A．向NaOH溶液中加水稀释 B．等质量的Al、Zn与足量的稀硫酸反应
C．向稀硫酸中加入Ba(OH)2溶液 D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分
【答案】C
【解析】A、原溶液为氢氧化钠溶液，显碱性，故pH＞7；随着水的不断滴加，碱性减弱，故pH变小，但由于始终为氢氧化钠溶液，故溶液一直显碱性，即pH＞7，错误；B、等质量的Al、Zn与足量的稀硫酸反应，由于铝的活动性比锌强，故铝与酸反应的速度更快，即表示铝反应生成氢气的斜线更靠近数轴，错误；C、由于稀硫酸与氢氧化钡反应，生成硫酸钡沉淀和水，故生成物硫酸钡沉淀会随反应的进行而不断增大，直至稀硫酸完全反应则不再改变，正确；D、在恒温的条件下，适量蒸发饱和NaCl溶液的水分，则有溶质析出，故溶液始终饱和，由于温度未变，故溶解度不变，根据饱和溶液的溶质质量分数=×100%，可知其溶质质量分数不变，错误。故此题应选C
【名师点睛】本题是化学反应中定量关系和图象相结合的题型，题目难度较大；要准确解答此类题，关键要对化学反应的知识熟练掌握，并能结合图象的数学意义，综合考虑；图象的意义要抓住三点：①抓图象的起点，②抓图象的终点，③抓图象的变化过程。
例9：（2020年陕西中考）某溶液中溶质可能是HCl、Na2CO3、H2SO4、CuC12中的一种或多种，为探究溶质的成分，兴趣小组的同学向盛有一定量样品的烧杯中逐滴加入Ba（OH）2稀溶液，产生沉淀的质量与加入Ba（OH）2溶液质量的变化趋势如下图所示。下列有关说法不正确的是（ ）

A．原溶液中一定没有Na2CO3和H2SO4
B．b点对应烧杯内溶液中只有一种溶质
C．c点对应烧杯内溶液中的阴离子只有OH-
D．沉淀出现前烧杯内溶液的pH不断增大
【答案】C
【解析】A、由图象可知，滴加氢氧化钡溶液过程中，开始时没有沉淀产生，滴加一定量时才有沉淀产生，说明溶液中有酸，且不可能是稀硫酸，因为硫酸与氢氧化钡能反应生成不溶于酸的沉淀，反应开始就会有沉淀生成。则溶液中含有盐酸和氯化铜，而盐酸不能与碳酸钠共存，所以原溶液中一定没有Na2CO3和H2SO4，A选项正确；
B、b点对应的是氢氧化钡与氯化铜刚好反应完，生成氢氧化铜沉淀和氯化钡，盐酸与氢氧化钡反应也是生成氯化钡，故烧杯内溶液中只有一种溶质氯化钡，B选项正确；C、c点对应的是加入了过量的氢氧化钡，故溶液中含有氯化钡和氢氧化钡，故烧杯内溶液中的阴离子有氢氧根离子和氯离子，C选项不正确；D、沉淀出现前，滴加的氢氧化钡与盐酸反应，使烧杯内的盐酸逐渐减少，溶液酸性变弱，故烧杯内溶液的pH不断增大，D选项正确。故此题应选C。
例10：（2020年重庆中考）今后学习常见物质时会从“价”和“类”两个方面进行学习。下图表示铁元素的常见化合价与含铁物质类别的关系。

（1）X的物质类别是_____________。
（2）铁和稀硫酸反应生成的含铁化合物属于上图中的___________(填序号)。
（3）某同学想用物质a制取物质b,设计了以下实验步骤

①物质a与稀盐酸反应的化学反应方程式为____________________________。
②溶液乙中的溶质一定有____________________________。
③如果向盛有溶液甲的烧杯中滴加NaOH溶液至过量,下列图像能正确表示烧杯中溶液质量变化的是__________（填序号)。
A B C D
【答案】(1). 单质 (2). d (3). (4). NaCl (5). D
【解析】（1）X的物质化合价为0价，类别是单质。（2）铁和稀硫酸反应生成硫酸亚铁和氢气，含铁化合物为硫酸亚铁，其中铁元素化合价为+2价，属于上图中的d。（3）某同学想用物质a制取物质b，物质a为铁的氧化物，且铁元素化合价为+3价，故a为氧化铁，物质b为碱，且铁元素化合价为+3价，故b为氢氧化铁；①物质a与稀盐酸反应，即氧化铁与稀盐酸反应生成氯化铁和水，反应的化学反应方程式为 。②溶液甲中含有剩余的稀盐酸，加入氢氧化钠溶液后反应生成氯化钠，氢氧化钠与氯化铁反应也生成氯化钠，故溶液乙中的溶质一定有NaCl。③溶液甲中含有氯化铁、盐酸，如果向盛有溶液甲的烧杯中滴加NaOH溶液至过量，氢氧化钠先与盐酸反应，生成氯化钠和水；盐酸完全反应后，氯化铁与氢氧化钠反应生成氢氧化铁沉淀和氯化钠。可知此过程中增加了氢氧化钠溶液的质量，溶液质量增大；此过程加入氢氧化钠溶液生成氢氧化铁沉淀，溶液增加质量为二者的差，由化学方程式可知，溶液质量仍然增大，但幅度减小；继续滴加氢氧化钠溶液，溶质质量增加，增大幅度变大；观察选项，D选项符合题意；故填：D。
考点专练：
1：（2020四川乐山）向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是（ ）
A． B．
C． D．
【答案】D
【解析】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。故此题应选D。

2：（2020河北中考预测试题）下列图像能正确反映其对应操作中某物质质量变化关系的是

A．将生锈铁钉放入过量的稀盐酸 B．将一定质量的红磷放在盛有氧气的密闭容器中燃烧
C．将等质量的镁和铝分别放入足量的稀硫酸中 D．向氢氧化钠和氯化钡的混合溶液中滴加过量的稀硫酸
【答案】A
【解析】A、将生锈的铁钉放入过量的稀盐酸中，先是外层的铁锈（氧化铁）与盐酸反应，生成氯化铁和水，故开始无气体产生；接着是铁与盐酸反应，生成氯化亚铁和氢气，且随反应的进行，气体的量不断增大，直至铁完全反应不再改变，正确；B、将一定质量的红磷放在盛有氧气的密闭容器中燃烧，根据质量守恒定律可知，生成的五氧化二磷的质量=磷的质量+氧气的质量，故固体的质量会增加，错误；C、将等质量的镁和铝分别放入足量的稀硫酸中，由于镁比铝活泼，故镁生成氢气的速度快，即在相同时间内，镁反应所放出氢气的质量大于铝，也就是表示镁的斜线要更靠近纵轴；但由于酸是足量的，故镁、铝均完全反应，根据金属与足量的酸反应，放出氢气的质量m= （金属的化合价/金属的相对原子质量）×金属的质量，由此可知等质量的镁和铝与足量稀硫酸反应时，所放出氢气的质量大小取决于两金属的化合价与相对原子质量的比，可假设两种金属的相同质量为m，则它们与足量稀硫酸完全反应放出氢气的质量分别为：镁完全反应产生氢气的质量=×m=；铝完全反应产生氢气的质量=×m=。因为＜，所以等质量的镁与足量硫酸完全反应，所产生的氢气质量要小于铝，错误；D、向氢氧化钠和氯化钡的混合溶液中滴加过量的稀硫酸，由于氯化钡与稀硫酸反应，生成了不溶于酸的硫酸钡沉淀，故反应开始就会有硫酸钡沉淀生成，错误。故此题应选A
【名师点评】本题是化学反应中定量关系和图象相结合的题型，题目难度较大；要准确解答此类题，关键要对化学反应的知识熟练掌握，并能结合图象的数学意义，综合考虑；图象的意义要抓住三点：①抓图象的起点，②抓图象的终点，③抓图象的变化过程。
3：（2020盐山第六中学中考模拟试题）下列图像能正确反映对应的实验操作的是（ ）

A. 向一定量的饱和石灰水中加入氧化钙 B. 加热一定量碳酸钙固体产生二氧化碳气体
C. 用一定量的双氧水制取氧气 D. 向一定量的硫酸铜溶液中放入铁钉
【答案】D
【解析】A、向一定量的饱和石灰水中加入氧化钙，氧化钙能与溶剂水反应，同时该反应是放热反应，故溶质的质量先变小，慢慢增加，但最终比原溶液中的溶质质量更小，错误；B、碳酸钙分解生成氧化钙和二氧化碳，氧化钙是固体，故反应后固体的质量不为0，错误；C、催化剂只能改变过氧化氢的分解速率，不能改变生成的氧气的量，错误；D、铁和硫酸铜反应生成铜和硫酸亚铁，比较铁和铜的相对原子质量可知，加入的固体的质量更少，析出的的固体的质量更多，那么溶液的质量会变小，完全反应后溶液的质量不变，正确。故选D。
【名师点睛】做化学反应与图像题时，若发生了化学反应的，要先弄清楚发生了什么反应，再观察横坐标和纵坐标表示的内容。
4：（2020北京东城区一模）下列图像能正确反映对应变化关系的是（ ）




A．向一定质量的AgNO3和Cu(NO3)2的混合溶液中不断加入铁粉
B．将浓硫酸露置在空气中
C. 在恒温条件下，将饱和的NaCl溶液蒸发适量水
D．向一定质量的饱和石灰水中加入生石灰
A. A B. B C. C D. D
【答案】A
【解析】A、在一定质量的AgNO3和Cu（NO3）2的混合溶液中加入铁粉，铁粉先与硝酸银反应置换出金属银，反应结束后铁粉再与硝酸铜反应，铜的质量开始增加以致反应结束，故该坐标能正确反映对应变化关系；故正确；B、浓硫酸能够吸收空气中的水蒸气，将浓硫酸露置在空气中时，硫酸质量分数会降低，但是不能降低到0，故错误；C、向饱和氯化钠溶液蒸发水时，氯化钠会析出；但溶液的质量分数也不变。故错误；D、一定质量的饱和石灰水中加入生石灰时，氧化钙能和水反应生成氢氧化钙，溶液中的氢氧化钙由于水的质量减小而析出，同时氧化钙和水反应放热，温度升高也能够导致氢氧化钙部分析出，因此溶液质量减小，故D错误。所以此题应选A。
5：（2021天津中考模拟试题）下列图象与对应的说法相匹配的是 ( )

① 表示KMnO4加热制O2生成的MnO2的质量与时间的关系图
② 表示C还原CuO的实验中，试管内的固体质量与时间的关系图
③ 表示向饱和的Ca(OH)2溶液中加入一定量的CaO，溶液中溶质质量与时间的关系图
④ 等质量的铁片和锌片分别和足量的溶质质量分数相同的稀硫酸反应
A. ①③ B. ③④ C. ②④ D. ②③
【答案】D
【解析】① KMnO4在加热条件下生成制O2、MnO2、锰酸钾，所以开始时二氧化锰的质量为零；反应中质量增加，反应结束质量不再改变； ②C还原CuO生成铜和二氧化碳，参与反应的氧化铜的质量大于生成的铜的质量，所以反应中固体的质量减少，反应结束固体质量不再改变； ③氧化钙和水反应生成氢氧化钙，向饱和的Ca(OH)2溶液中加入一定量的CaO，溶剂的质量减少，溶质会析出，反应放热使氢氧化钙的的溶解度减小，溶质会析出，所以溶质的质量会减少，反应结束后随温度的降低，部分析出的氢氧化钙又溶解，溶质的质量增多，但是由于水比反应前少了，所以最终溶质的质量小于开始时，溶质的质量。④ 等质量的铁片和锌片分别和足量的溶质质量分数相同的稀硫酸反应，由于锌的活动性比铁强，所以锌的反应快，先反应完；锌比同质量的铁反应生成氢气少；最终铁的平线比锌的高；选D
【名师点睛】图像的问题主要是结合化学反应分析图的起点的位置，变化趋势，终点的位置是否正确
6：（2019齐齐科哈尔中考）下列图象能正确表示对应关系的是 （ ）。

A.分别向等质量、等质量分数的稀盐酸中加入氧化铁和碳酸镁至过量
B.分别向等质量的镁和铝中加入稀硫酸
C.向一定质量的过氧化氢溶液中加入少量的二氧化锰
D.氢气和氧气在密闭容器中燃烧
【答案】A
【解析】 A选项，质量相等的氧化镁、碳酸镁和稀盐酸完全反应时氧化镁反应生成的氯化镁多，最终氧化镁、 碳酸 镁过量，稀盐酸完全反应，生成氯化镁质量相等。故A正确； B选项，分别向等质量的镁和铝中加入稀硫酸中，镁比率活泼，反应速率快，需要时间短，若稀盐酸足量最终铝和稀硫酸反应生成的氢气多，但如果加入等量的稀盐酸且酸不足量，则最终产生的氢氢量相等，故B选项不正确； C项，过氧化氢在二氧化锰催化作用下分解生成水和氧气，随着反应进行,溶液质量减小， 氢元素质量不变，因此溶液中氢元素质量分数增大，故C选项错误； D选项，氢气燃烧生成水，每2个氢分子和1个氧分子反应生成2个水分子，随着反应进行，分子个数减少， 故D错误； 综上所述，本题正确答案为A。
7：（2020河北沧州二模试题）下列图象中，能正确反映其对应变化关系的是（ ）

A. 服用胃舒平[主要成分是Al（OH）3]治疗胃酸过多，胃液pH的变化
B. 向一定质量的稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液
C. 将等质量的镁和铁分别投入到盛有足量同种稀硫酸的两个容器中
D. 浓盐酸敞口放置
【答案】C
【解析】A、胃液的pH＜7，图像应该从小于7开始逐渐增大，但最后也应该是酸性，故A选项错误；B、氢氧化钠溶液与稀盐酸反应无沉淀生成，当稀盐酸反应完以后，氢氧化钠溶液才与氯化铜反应产生沉淀，故B选项错误；C、等质量的镁和铁分别投入到足量同种稀硫酸中，镁与稀硫酸反应生成的氢气多，镁的金属活动性比铁强，故在开始的相等时间内，镁与稀硫酸反应生成的氢气多，故C选项正确；D、浓盐酸具有挥发性，敞口放置溶质质量分数减小，故D选项错误。故此题应选C。
8：（2021河北中考预测试题）下列图像能正确反映其对应操作中各量变化关系的是（ ）

A．向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量
B．等质量的铁和锌跟足量的稀盐酸反应，产生氢气的质量与时间的关系
C．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至恰好完全反应
D．等质量的氧化镁和碳酸镁固体分别跟足量的稀硫酸反应
【答案】D
【解析】向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，二者接触立刻会产生沉淀，故A选项是错误的；B选项中，等质量的铁和锌跟足量的稀盐酸反应，二者产生氢气的质量不会相同，故B选项是错误的；C选项中，向一定量的氢氧化钠溶液中逐滴加入稀盐酸至恰好完全反应，恰好反应完后PH值不会变为小于7，故C选项是错误的；D选项中，可根据氧化镁及碳酸镁与稀硫酸反应的方程式知，消耗等质量的稀硫酸，需要的氧化镁较少，故等质量的氧化镁和碳酸镁固体分别跟足量的稀硫酸反应最终产生的碳酸镁应是氧化镁多，故D选项是正确的； 所以此应选D．
9：（2020山东青岛）下列图象表示的化学反应过程，与实际情况相符合的是，（说明：①至④对应的每组实验其他条件均相同） （ ）

A．图①表示等质量等溶质质量分数的过氧化氢溶液分别在有、无MnO2的条件下反应
B．图②表示等质量的碳酸钙粉末分别与足量的溶质质量分数为 5%和 10%的稀盐酸反应
C．图③表示等质量的锌粉和铁粉分别与足量的等溶质质量分数的稀盐酸反应
D．图④表示等质量的锌粉和锌粒分别与足量的等溶质质量分数的稀盐酸反应
【答案】D
【解析】A、用等质量、等溶质质量分数的过氧化氢溶液制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，所以氧气质量相等；有催化剂的反应速率快，不符合题意；B、等质量粉末状的碳酸钙与足量不同溶质质量分数的稀盐酸反应，酸浓度大小影响反应的快慢，5%的反应慢，10%的速率快，由于碳酸钙的质量相等，则生成二氧化碳的质量相等，不符合题意；C、等质量的锌粉和铁粉，分别与质量分数相同的足量稀盐酸反应，锌的活动性强于铁，反应的快，每65份质量的锌产生2份质量的氢气，产生的氢气的质量少；铁的活动性弱于锌，反应的慢，每56份质量的铁产生2份质量的氢气，产生的氢气质量大，不符合题意；D、等质量的锌粉和锌粒，分别与足量相同质量分数的稀盐酸反应，与酸的接触面积大小影响反应快慢，锌粉与酸的接触面积大反应的快，锌粒与酸的接触面积小反应的慢，产生的氢气质量相等，符合题意。故此题应选D。
10：（2020河北沧州二模试题）下列图象能正确反映对应变化关系的是（ ）




A．氧气的溶解度随压强变化的关系
B．将等质量的镁片和铁片投入到足量稀硫酸中
C．MnO2对过氧化氢溶液分解的影响
D．向氢氧化钠溶液中加水稀释
A. A B. B C. C D. D
【答案】A
【解析】A在一定温度下，气体的溶解度随压强的增大而增大；B．镁的活动性比铁强，将等质量的镁片和铁片投入到足量稀硫酸中镁先反应完，而且等质量的镁比铁生成氢气多；C．MnO2是过氧化氢溶液分解的催化剂，只加快反应速率，不改变生成物的质量；D．向氢氧化钠溶液中加水稀释，溶液的碱性变弱，但始终呈碱性，pH不会等于或小于7.选A
【名师点睛】图像的问题主要是结合化学反应分析图的起点的位置，变化趋势，终点的位置是否正确
11：（2020湖南邵阳）下列图像与对应叙述不相符的是（　　）

A． ①表示加热一定质量的氯酸钾和二氧化锰固体混合物
B． ②表示分别向等质量的锌粉和铝粉中滴加稀硫酸至过量
C． ③表示向NaOH溶液中逐滴加入稀盐酸
D． ④表示铁和AgNO3溶液反应
【答案】B
【解析】A、加热一定质量的氯酸钾和二氧化锰固体混合物，氯酸钾分解生成氯化钾和氧气，固体质量减少，二氧化锰是反应的催化剂，质量不变，固体中二氧化锰的质量分数增大，完全反应后，不再改变；选项正确； B、分别向等质量的锌粉和铝粉中滴加稀硫酸至过量，开始是酸不足，由酸的质量决定氢气的质量，生成氢气的质量等于参与反应的酸中氢元素的质量，所以消耗相同质量的稀硫酸，生成氢气的质量相同，图像中应是同一斜线，选项错误； C、向NaOH溶液中逐滴加入稀盐酸，溶液的pH逐渐减小，酸过量时，pH小于7，选项正确； D、铁和AgNO3溶液反应生成硝酸亚铁和银，反应前后溶质的质量关系如下： ，反应中溶液的质量减小，完全反应后，溶液的质量不再改变，选项正确。故此题应选B。
12：（2021北京中考预测试题）下列图像分别与选项中的操作相对应，其中合理的是（ ）

A．向一定量稀硫酸中滴入水 B．向一定量纯碱和烧碱的混合溶液中滴入盐酸
C．一定温度时向一定量饱和石灰水中加入氧化钙 D．向一定量二氧化锰固体中加入过氧化氢溶液
【答案】B
【解析】A选项中，向一定量稀硫酸中滴入水最终溶液的PH值不会高于7，故A选项对应的图像是错误的；B选项中，烧碱是NaOH是碱，纯碱是NaCO2是一种显碱性的盐，当向混合物中加入盐酸时，盐酸先和NaOH发生中和反应，生成盐和水，NaOH完全反应后，盐酸再和Na2CO3反应产生CO2气体，故开始时无气体，过一会才能产生气体，即B选项对应的图像是正确的；C选项中，一定温度时向一定量饱和石灰水中加入氧化钙，由于氧化钙会水反应同时氧化钙和水反应会放热使溶液温度升高，导致氢氧化钙的溶解度减小，故溶液中应有晶体析出，使溶液质量不断减小，故C选项对应的图像是错误的；D选项中，向一定量二氧化锰固体中加入过氧化氢溶液，由于MnO2是催化剂在反应前后质量不变，故D选项对应的图像是错误的；故此题应选B
13:（2019呼和浩特中考试题）如图图象分别对应四个变化过程，不能正确反映对应变化关系的是（ ）

A. 气体物质的溶解度与温度和压强的关系
B. 向等质量的氧化锌和氢氧化锌中分别加入相同浓度的稀盐酸至过量
C. 加热一定质量的氯酸钾和二氧化锰的混合物
D. 向一定量的盐酸和硫酸钾混合溶液中不断滴加氢氧化钡溶液
【答案】C
【解析】A选项，气体的溶解度随着温度升高而减小，随着压强增大而增大，该选项对应关系正确，故A选项不符合题意； B选项，反应的盐酸质量相等时，生成氯化锌质量相等，最终氧化锌和盐酸反应生成的氯化锌质量大，该选项对应关系正确，故B项不符合题意； D选项，向一定量的盐酸和硫酸钾混合溶液中不断滴加氢氧化钡溶液，氢氧化钡立即和硫酸钾反应生成白色沉淀硫酸钡和氢氧化钾，该选项对应关系正确，故D项不符合题意； C选项，氯酸钾分解生成氯化钾和氧气，生成氯化钾和氧气的时间应该相同，该选项对应关系不正确，即C选项符合题意。综上所述，本题正确答案为C。
14：（2019江西中考）下列图像能正确反映对应变化关系的是（ ）

A：向一定量的稀硫酸中逐滴加入氢氧化钠溶液 B：向等质量的铝、锌中分别加入足量的等浓度稀盐酸
C：完全分解等质量等浓度的过氧化氢溶液 D：一定量的镁在过量的氧气中充分燃烧
【答案】D
【解析】A选项，稀硫酸的 小于 ，但是图中起点大于 ，故A选项错误； B选项，等质量的铝和锌分别与稀盐酸反应，由于盐酸过量，所以铝产生的氢气质量应多于锌产生的氢气质量，但当加入稀盐酸质量相同且当两种金属都没反应完成时，得到的氢气的氢元素全部来自于稀盐酸，其产生氢气的质量应是相同的，故 B选项错误；
C选项，催化剂只能改变反应速率的作用，并不能改变生成物的质量，故 C选项错误；D选项，因氧气过量，所以产生的氧化镁的质量等于镁的质量加参加反应的氧气质量，故D选项正确。综上所述，本题正确答案为 D。
15：（2020贵州黔东南）下列图象与对应的叙述相符合的是（ ）

A．图A是一定温度下，向接近饱和的硝酸钾溶液中不断加入硝酸钾固体
B．图B是高温灼烧一定质量的大理石
C．图C是将等质量的Mg、Fe分别与溶质质量分数相同的足量稀硫酸反应
D．图D是向一定质量的HCl和MgCl2的混合溶液中，逐滴加入NaOH溶液
【答案】D
【解析】A、接近饱和的硝酸钾溶液的质量不可能为0，纵坐标不可能从0开始，故选项图象错误，不符合题意；B、高温灼烧一定质量的大理石，碳酸钙高温分解生成氧化钙和二氧化碳，二氧化碳逸出，剩余固体的质量减少，但不可能减少至0，故选项图象错误，不符合题意；C、等质量镁、铁分别和溶质质量分数相同的足量稀硫酸反应，若消耗硫酸相同，则生成氢气质量相同，故开始两斜线重合，后因硫酸过量，镁消耗的硫酸多，生成氢气多，拐点高些，故选项图象错误，不符合题意；D、向一定质量的HCl和MgCl2的混合溶液中，逐滴加入NaOH溶液，先与盐酸反应，开始时不会生成沉淀，盐酸消耗完再与氯化镁反应会生成氢氧化镁沉淀，故沉淀的质量先是零，滴加一定量的氢氧化钠溶液后，再不断上升，最后形成一条水平直线；故选项图象正确，符合题意。故此题应选D。
16：（2020河北天泽中考一模试题）下列图像变化与对应的实验操作一致的是（ ）

A. 将足量的氯化钠饱和溶液恒温蒸发少量水
B. 等质量的铁片和镁条分别与足量的稀盐酸反应
C. 向装有稀硫酸的小烧杯中，逐滴滴加氢氧化钡溶液至过量
D. 向氢氧化钠与硝酸钡的混合溶液中，逐滴滴加稀硫酸至过量
【答案】D
【解析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。A、在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分，溶质质量分数应该不变，故A选项错误；B.等质量的镁与铁分别与足量稀硫酸反应，镁的金属活动性强，所以反应时间快；同时由于镁的相对原子质量小，所以生气的氢气多，故B选项错误；C. 向装有稀硫酸的小烧杯中，逐滴滴加氢氧化钡溶液至过量，水的质量不断增加，不会出现不变的情况。故B选项错误；D. 向氢氧化钠与硝酸钡的混合溶液中，逐滴滴加稀硫酸至过量所以D选项正确。故此题应选D
17：（2021河北中考模拟试题）下列图像不能正确反映其对应操作的是（ ）

A. A B. B C. C D. D
【答案】C
【解析】A．向碳酸钠溶液中滴加氢氧化钙溶液，生成碳酸钙沉淀，并随着氢氧化钙溶液的不断加入沉淀逐渐增加，故图象A正确；B．首先由于镁比锌活泼，和酸反应速度快，图象的斜率镁应比锌大，即应该陡一点；其次根据化学方程式可知等质量的镁生成是氢气要比锌生成的氢气多，图象的终点应该比锌高，故图象B正确；C．由于NaOH溶液呈碱性，所以反应开始溶液的PH应该大于7，故图象C错误；D．由于反应物的质量相等，所以生成的二氧化碳的质量也相等，但由于碳酸钙的状态不一样，根据影响反应快慢的条件知粉末状的和盐酸接触面积大，反应快，所以粉末状的碳酸钙的图象应该陡一点，故图象D正确；故此题应选C。
18：（2019广东中考）如图表示元素的化合价与物质类别的关系，“→ ”表示物质之间可以转化。A、B、C、D、 E、F、G是初中化学所学物质，分别由H 、O 、S 、Cl 、K 、Ba中的一种、两种或三种元素组成。请回答：

（1）（1）A和E的化学式分别为 和 。
（2）D与G反应的化学方程式为 ，此反应属 （填基本反应类型）。
（3）A—G 物质间，发生中和反应的化学方程式为 。
【答案】（1）SO2 BaO （2）K2SO4+BaCl2=BaSO4↓+2KCl，复分解反应 （3）Ba(OH)2+H2SO4=BaSO4↓+2H2O.
【解析】由图中的化合价及类别可知，单质为氧气，A中某元素呈+4价，则A为二氧化硫；二氧化硫可以转化成B，则B为三氧化硫；三氧化硫可与水反应生成C，C为硫酸；硫酸可与碱（氢氧化钾）反应生成D，D为硫酸钾；氧气转化为氧化物E，且E中某元素呈+2价，则E为氧化钡；氧化钡与水反应生成F，F为氢氧化钡；氢氧化钡与酸反应生成G，G为氯化钡。 （1）由上述分析可知，A为SO 2，E为BaO；
（2）D为硫酸钾，G为氯化钡，氯化钡与硫酸钾反应的化学方程式为K2SO4+BaCl2=BaSO4↓+2KCl；此反应属于复分解反应。 （3）氢氧化钡属于碱，硫酸属于酸，反应的化学反应的方程式为：Ba(OH)2+H2SO4=BaSO4↓+2H2O.
19：（2021河北中考模拟试题）在一密闭容器中加入甲、乙、丙、丁四种物质，在一定条件下发生化学反应，测得反应前及t1、t2时各物质质量如图所示，下列说法中不正确的是（ ）

A. 该反应为化合反应 B. 丙可能为该反应的催化剂
C. 该反应中，甲、乙的质量变化之比为1：4 D. 该反应中，乙、丁的质量变化之比为7：5
【答案】C
【解析】A、由两种或两种以上物质生成一种物质的反应叫化合反应；反应过程中，甲和丁的质量减小，是反应物，乙的质量增加，是生成物，该反应属于化合反应；B、能改变其他物质的反应速率，而本身的质量和化学性质在反应前后不变的物质叫催化剂。丙在反应前后的质量不变，可能是催化剂，也可能既不是催化剂，也不是反应物和生成物；C、该反应中，甲、乙的质量变化之比为：（16﹣8）：（32﹣4）=2：7；D、该反应中，乙、丁的质量变化之比为：（32﹣4）：（24﹣4）=7：5；故选：D．
20：（2019重庆中考B卷）某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如下图所示。下列关于该过程的说法正确的是（ ）

A.c代表氧气 B.t2时刻O2开始产生
C.t1时刻，KMnO4开始分解 D.起催化作用物质的质量一直保持不变
【答案】C
【解析】KMnO4微热即可分解产生氧气，同时可产生MnO2，而KClO3的分解需要加热且加入催化剂，所以根据图像可知，在t1时刻KMnO4开始分解产生O2，C应代表KClO3分解产生氧气的质量，故A、B均错；C选项是正确的，因为在KMnO4分解过程中不断的产生MnO2，且在作KClO3的过程中，MnO2不消耗，故在KmnO4全部分解完之前，其质量一直增加，故D选项是错误的；综合上述分析可知，此题应选C。
21：（2021天津中考模拟试题）下图所示的四个图像，能正确反映对应变化关系的是（ ）

A. 镁在氧气中燃烧 B. 向二氧化锰中加入过氧化氢溶液
C. 向一定质量铁粉和铜粉的混合物中加入硫酸铜溶液 D. 等质量的镁、铝分别与质量分数相等且足量的稀硫酸反应
【答案】B
【解析】解答图象题，要弄清图象中横坐标和纵坐标表示的量，再看图象是从原点开始与否，及图象的转折点．最后结合备选答案化学方程式计算进行解答。
A．镁跟氧气反应生成氧化镁，氧化镁的质量由“0”开始，逐渐增加，直至反应完全，氧化镁的质量不再增加，保持不变；而镁和氧气的质量逐渐减少，直到反应不再发生，若镁有剩余，则氧气的质量为“0”，或氧气有剩余，则镁的质量为“0”，若二者恰好反应，则均无剩余，其质量均为“0”。故A不正确；
B．向二氧化锰中加入过氧化氢溶液，随着过氧化氢溶液质量的增加，氧气的质量由“0”开始逐渐增加，故B正确；C．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，其曲线应从纵坐标上一点开始，再随着硫酸铜溶液的加入，固体质量逐渐增加（因为Fe+CuSO4=Cu+FeSO4），直至反应不再发生，固体的质量不再改变，故C不正确；D．等质量的镁、铝分别与质量分数相等且足量的稀硫酸反应，镁生成的氢气质量应比铝少，故D不正确。故此题应选：B。
22：（2020黑龙江绥化）下列图像分别对应四个变化过程，能正确反应对应变化关系的是（ ）

A．图A是向等质量的氧化锌和氢氧化锌中分别加入相同浓度的稀盐酸至过量
B．图B是用氯酸钾和二氧化锰混合加热制取氧气
C．图C是气体物质的溶解度与温度和压强的关系
D．图C是在恒温条件下，将饱和氯化钠溶液蒸发适量水
【答案】A
【解析】A、向等质量的氧化锌和氢氧化锌中分别加入相同浓度的稀盐酸至过量， ，开始酸完全反应，由酸的量决定氯化锌的质量，酸的质量相同，氯化锌的质量相同；最后酸过量，同质量的氧化锌比氢氧化锌生成氯化锌多，选项正确；B、图B是用氯酸钾和二氧化锰混合加热制取氧气，二氧化锰是催化剂，反应前后质量不变，选项错误；C、气体物质的溶解度与温度和压强的关系，温度相同时，压强越大，气体物质的溶解度越大，选项错误；D、在恒温条件下，将饱和氯化钠溶液蒸发适量水，溶液始终是该温度下的饱和溶液，溶质的质量分数不变，选项错误。故此题应选A。
23：（2021河北中考预测试题）等质量的同一种稀硫酸分别与等质量且足量的镁·铁·锌发生反应，下图中能

A. A B. B C. C D. D
【答案】B
【解析】本题主要考查金属活动性顺序及其应用，等质量的稀硫酸分别与足量的镁、铁、锌三种金属反应，由于金属过量而置换出硫酸中全部的氢，因此充分反应后放出氢气的质量相等；根据金属活动性强弱关系镁＞锌＞铁，可判断镁与稀硫酸反应最剧烈，铁与稀硫酸反应最慢，即金属与镁的反应时间最短最先完成、其次是锌最后完成的反应消耗时间最长的为与铁的反应．
A、图中所示，充分反应后所得氢气质量不等，与分析不一致，故A不正确；B、图中所示，充分反应后放出氢气质量相等，并且与铁充分反应所需要时间最长、与镁反应时间最短，与分析相符，故B正确；C、图中所示，充分反应后产出氢气质量相等，但与锌反应的时间最长，不符合金属活动性强弱关系，故C不正确；D、图中所示，充分反应后所产生氢气质量不等，与实验分析不一致，故D不正确；故选：B．
【名师点睛】：当相同质量的金属与足量的酸反应规律性：相对原子质量小的生成氢气多，铝最多。
24：（2020重庆市B）一定温度下，向a g FeCl3溶液中加入NaOH固体，溶液的质量与加入NaOH固体的质量变化关系如下图所示。下列叙述错误的是（ ）

A．Fe（OH）3沉淀完全时消耗NaOH的质量为ng
B．P点对应的溶液中 NaOH达到饱和状态
C．m=c—a
D．生成Fe（OH）3的质量为（n-b+a）g
【答案】C
【解析】A、M点是氢氧化钠和氯化铁恰好完全反应，所以Fe（OH）3沉淀完全时消耗NaOH的质量为ng，故正确；B、P点溶液的质量不再增加，说明氢氧化钠不能继续溶解，说明溶液中 NaOH达到饱和状态，故正确；C、根据可知，当Fe（OH）3沉淀完全时，得到氯化钠溶液的质量为bg，所以m-n=c-b，即m=c-b+n，故错误；D、根据可知，生成Fe（OH）3的质量为（n-b+a）g，故正确。故此题应选C。
25．（2020云南省卷）下列图象能正确表示对应叙述的有（ ）

①向一定量硫酸和硫酸铜的混合溶液中逐滴加入氢氧化钠溶液
②向一定量的饱和氢氧化钙溶液中加入氧化钙
③向等质量、等质量分数的稀盐酸中分别加入锌和铁
④向一定量的盐酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液
A．1个 B．2个 C．3个 D．4个
【答案】A
【解析】①向一定量硫酸和硫酸铜的混合溶液中逐滴加入氢氧化钠溶液，氢氧化钠先与硫酸反应生成硫酸钠和水，待硫酸完全反应后，氢氧化钠再与硫酸铜反应生成氢氧化铜和硫酸钠，故一开始无沉淀产生，之后，沉淀的质量逐渐增加，待硫酸铜完全反应后，质量不再变化，不符合题意；②向一定量的饱和氢氧化钙溶液中加入氧化钙，氧化钙与水反应生成氢氧化钙，消耗了水，且氧化钙与水反应放出大量的热，使溶液温度升高，氢氧化钙的溶解度随温度的升高而减小，故有溶质析出，随着氧化钙的加入，溶液的质量减小，不符合题意；③向等质量、等质量分数的稀盐酸中分别加入锌和铁，一开始稀盐酸过量，金属量不足，锌与稀盐酸反应：，铁与稀盐酸反应：，由于铁的相对原子质量小于锌，故一开始，等质量的铁、锌与稀盐酸反应，铁生成氢气的质量大，最后，金属过量，稀盐酸不足，由于稀盐酸的质量、质量分数相同，故生成氢气的质量相同，符合题意；④向一定量的盐酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液，氢氧化钡与盐酸反应生成氯化钡和水，生成的氯化钡和硫酸钠生成硫酸钡和氯化钠，由于硫酸钡不溶于盐酸，故一开始就有沉淀产生，不符合题意。故图象能正确表示对应叙述的有1个。故此题应选A。
26．（2020四川德阳）以下四个图像与对应操作描述不相符的是（ ）

A．图A是水通直流电
B．图B是加热分解高锰酸钾
C．图C是向20mLpH=13的NaOH溶液中逐滴滴入pH=1的盐酸
D．图D是t℃时取溶质质量分数为w的KNO3饱和溶液20g，升高温度至90℃
【答案】A
【解析】A、在电解水实验中，通电一段时间后，生成氢气和氧气的体积比约为2:1，图像与对应操作描述不符，符合题意；B、加热分解高锰酸钾，，参加反应的高锰酸钾与生成氧气的质量比为：316:32，故31．6g高锰酸钾生成氧气的质量为：3．2g，故剩余固体的质量为：31．6g-3．2g=28．4g。图像与对应操作描述相符，不符合题意；C、向20mLpH=13的NaOH溶液中逐滴滴入pH=1的盐酸，氢氧化钠显碱性，pH＞7，随着反应的进行，氢氧化钠与稀盐酸反应生成氯化钠和水，pH逐渐减小至小于7。图像与对应操作描述相符，不符合题意；D、t℃时取溶质质量分数为w的KNO3饱和溶液20g，升高温度至90℃，硝酸钾的溶解度随温度的升高而增加，升温后，溶解度增加，溶液变为不饱和溶液，溶质质量分数不变。图像与对应操作描述相符，不符合题意。故此题应选A。
27：（2021河北中考预测试题）往硫酸和硫酸铜的混合溶液中，逐滴加入氢氧化钠溶液直至过量，根据实验实施绘制如图所示曲线，下列说法正确的是（ ）

A．a至b段有蓝色沉淀生成 B．d点溶质种类为三种
C．c至d段，溶液pH不断减少 D．c点所含的溶质种类最少
【答案】D
【解析】向一定量硫酸和硫酸铜的混合溶液中，逐滴加入一定质量分数的氢氧化钠溶液，直至过量，此过程在氢氧化钠先和硫酸反应，然后和硫酸铜反应。A、a至b段是氢氧化钠中和硫酸，没有蓝色沉淀生成，故说法错误；B、d点时氢氧化钠过量，此时对应溶液中的溶质有硫酸钠、氢氧化钠，溶质种类为两种，故说法错误；C、c至d段，氢氧化钠过量，溶液中氢氧化钠增多，碱性变大，pH变大，故说法错误；D、c点时硫酸铜恰好完全反应，此时对应溶液中的溶质只有硫酸钠，溶质种类最少，故说法正确。故此题应选：D。
28：（2020甘肃天水）下列图像分别与选项的操作相对应，其中合理的是（ ）

A．向两份等质量，相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉
B．向一定质量二氧化锰固体中加入一定质量的过氧化氢溶液
C．温度不变，向一定质量饱和氢氧化钙溶液中加入氧化钙
D．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液。
【答案】A
【解析】A、金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，金属过量，故生成的氢气应该相等；镁的活动性比锌强，故反应速率快，反应时间短；故选项图象错误；B、二氧化锰是过氧化氢分解的催化剂，反应前后质量不变，故选项图象错误；C、向一定质量饱和氢氧化钙溶液中加入氧化钙，氧化钙和水反应生成氢氧化钙，水减少导致部分氢氧化钙析出，溶液质量减小，该选项对应关系不正确；D、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，此时的溶液为中性，pH=7,随着氢氧化钠溶液的继续加入，溶液pH逐渐升高，该选项对应关系正确。故此题应选A。
29：（2020云南省卷）下列图象能正确表示对应叙述的有（ ）

①向一定量硫酸和硫酸铜的混合溶液中逐滴加入氢氧化钠溶液
②向一定量的饱和氢氧化钙溶液中加入氧化钙
③向等质量、等质量分数的稀盐酸中分别加入锌和铁
④向一定量的盐酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液
A．1个 B．2个
C．3个 D．4个
【答案】A
【解析】①向一定量硫酸和硫酸铜的混合溶液中逐滴加入氢氧化钠溶液，氢氧化钠先与硫酸反应生成硫酸钠和水，待硫酸完全反应后，氢氧化钠再与硫酸铜反应生成氢氧化铜和硫酸钠，故一开始无沉淀产生，之后，沉淀的质量逐渐增加，待硫酸铜完全反应后，质量不再变化，不符合题意；②向一定量的饱和氢氧化钙溶液中加入氧化钙，氧化钙与水反应生成氢氧化钙，消耗了水，且氧化钙与水反应放出大量的热，使溶液温度升高，氢氧化钙的溶解度随温度的升高而减小，故有溶质析出，随着氧化钙的加入，溶液的质量减小，不符合题意；③向等质量、等质量分数的稀盐酸中分别加入锌和铁，一开始稀盐酸过量，金属量不足，锌与稀盐酸反应：，铁与稀盐酸反应：，由于铁的相对原子质量小于锌，故一开始，等质量的铁、锌与稀盐酸反应，铁生成氢气的质量大，最后，金属过量，稀盐酸不足，由于稀盐酸的质量、质量分数相同，故生成氢气的质量相同，符合题意；④向一定量的盐酸和硫酸钠的混合溶液中逐滴加入氢氧化钡溶液，氢氧化钡与盐酸反应生成氯化钡和水，生成的氯化钡和硫酸钠生成硫酸钡和氯化钠，由于硫酸钡不溶于盐酸，故一开始就有沉淀产生，不符合题意。故图象能正确表示对应叙述的有1个。故此题应选A。
30：（2021河北考模拟试题）下列各选项与右图所示曲线相符的是( )

A. A B. B C. C D. D
【答案】C
【解析】A、硫酸和锌反应生成氢气和硫酸锌，溶液中氢元素的质量会逐渐减小，然后保持不变，故A错误；
B、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸的质量，氢氧化钠会先于盐酸反应，然后碳酸钠再与盐酸反应，气体质量不会从零开始，故B错误；C、碳酸钠和氢氧化钙反应生成碳酸钙沉淀和氢氧化钠，沉淀质量从零开始，故C正确；D、在一定温度下，向一定量的不饱和硝酸钾溶液具有盐的质量分数，所以加入硝酸钾固体的质量，所以加入硝酸钾后质量分数不会从零开始，故D错误。所以此题应选C
