中考物理一轮复习考点课时练习课件 设计型实验（含答案）
展开
这是一份中考物理一轮复习考点课时练习课件 设计型实验（含答案），共19页。PPT课件主要包含了要点考点聚焦，横梁标尺中央红线，图2-4-1，方法小结，课时训练，图2-4-3a，时的实际功率，根据电路图连接实物，记下电流表的示数I等内容，欢迎下载使用。

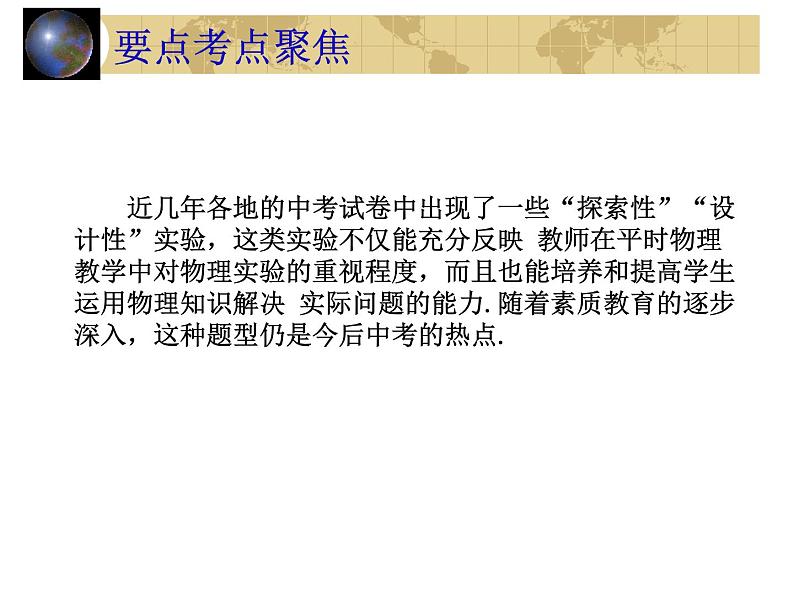

近几年各地的中考试卷中出现了一些“探索性”“设计性”实验，这类实验不仅能充分反映 教师在平时物理教学中对物理实验的重视程度，而且也能培养和提高学生运用物理知识解决 实际问题的能力.随着素质教育的逐步深入，这种题型仍是今后中考的热点.

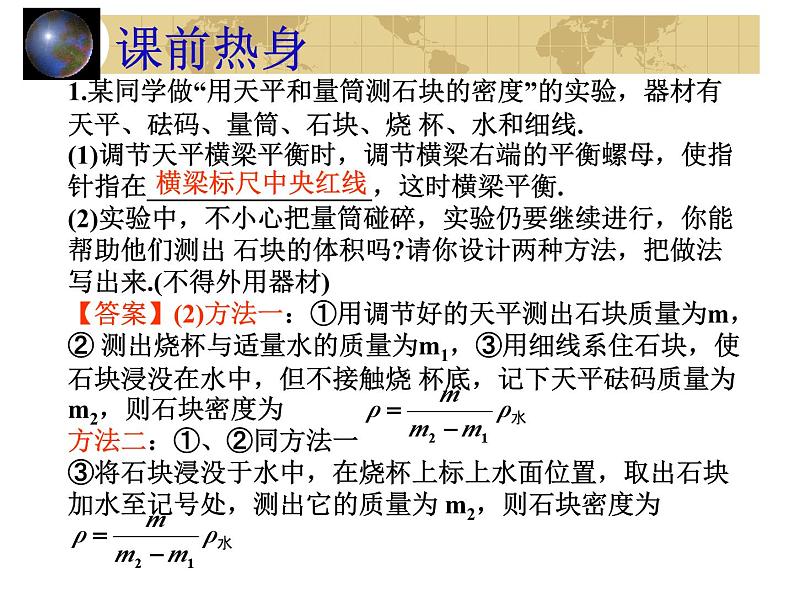

1.某同学做“用天平和量筒测石块的密度”的实验，器材有天平、砝码、量筒、石块、烧 杯、水和细线.(1)调节天平横梁平衡时，调节横梁右端的平衡螺母，使指针指在_________________，这时横梁平衡.(2)实验中，不小心把量筒碰碎，实验仍要继续进行，你能帮助他们测出 石块的体积吗?请你设计两种方法，把做法写出来.(不得外用器材)【答案】(2)方法一：①用调节好的天平测出石块质量为m，② 测出烧杯与适量水的质量为m1，③用细线系住石块，使石块浸没在水中，但不接触烧 杯底，记下天平砝码质量为m2，则石块密度为方法二：①、②同方法一③将石块浸没于水中，在烧杯上标上水面位置，取出石块加水至记号处，测出它的质量为 m2，则石块密度为

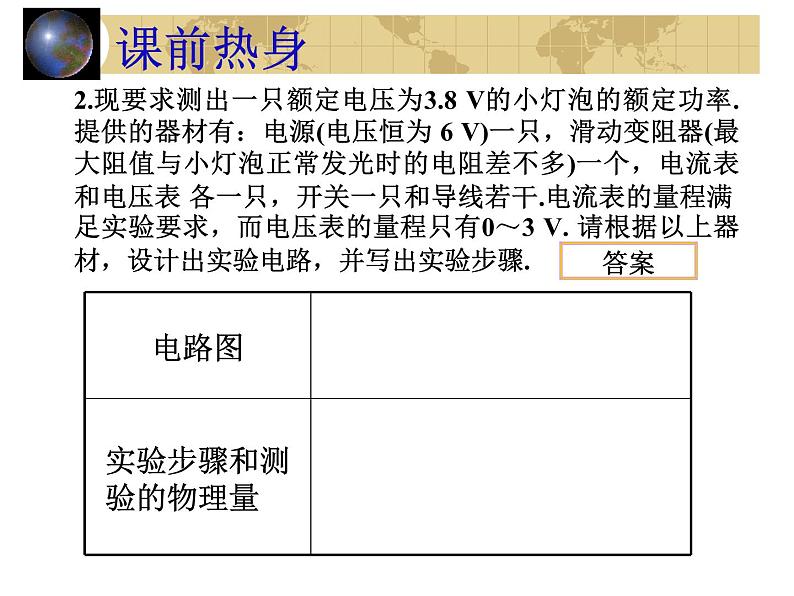

2.现要求测出一只额定电压为3.8 V的小灯泡的额定功率.提供的器材有：电源(电压恒为 6 V)一只，滑动变阻器(最大阻值与小灯泡正常发光时的电阻差不多)一个，电流表和电压表 各一只，开关一只和导线若干.电流表的量程满足实验要求，而电压表的量程只有0～3 V. 请根据以上器材，设计出实验电路，并写出实验步骤.

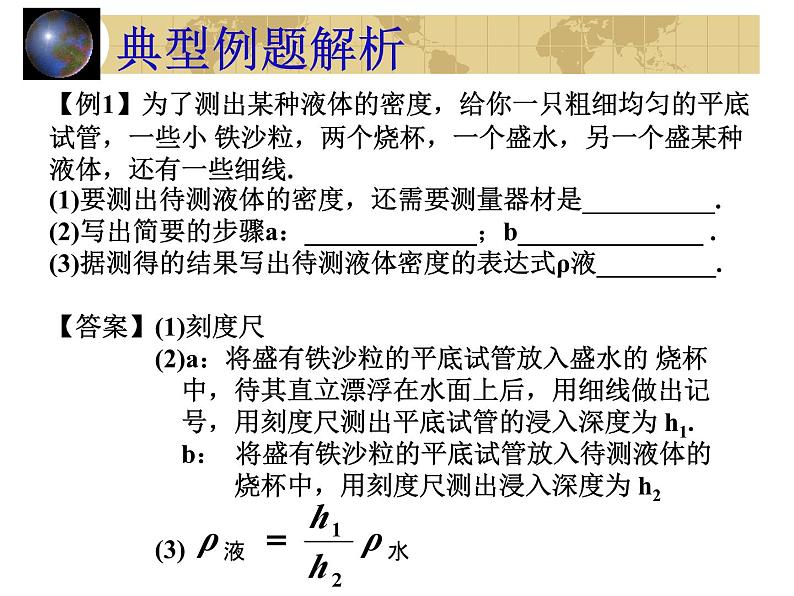

【例1】为了测出某种液体的密度，给你一只粗细均匀的平底试管，一些小 铁沙粒，两个烧杯，一个盛水，另一个盛某种液体，还有一些细线.(1)要测出待测液体的密度，还需要测量器材是__________.(2)写出简要的步骤a：_____________；b______________ .(3)据测得的结果写出待测液体密度的表达式ρ液_________.【答案】(1)刻度尺 (2)a：将盛有铁沙粒的平底试管放入盛水的 烧杯 中，待其直立漂浮在水面上后，用细线做出记 号，用刻度尺测出平底试管的浸入深度为 h1. b： 将盛有铁沙粒的平底试管放入待测液体的 烧杯中，用刻度尺测出浸入深度为 h2 (3)

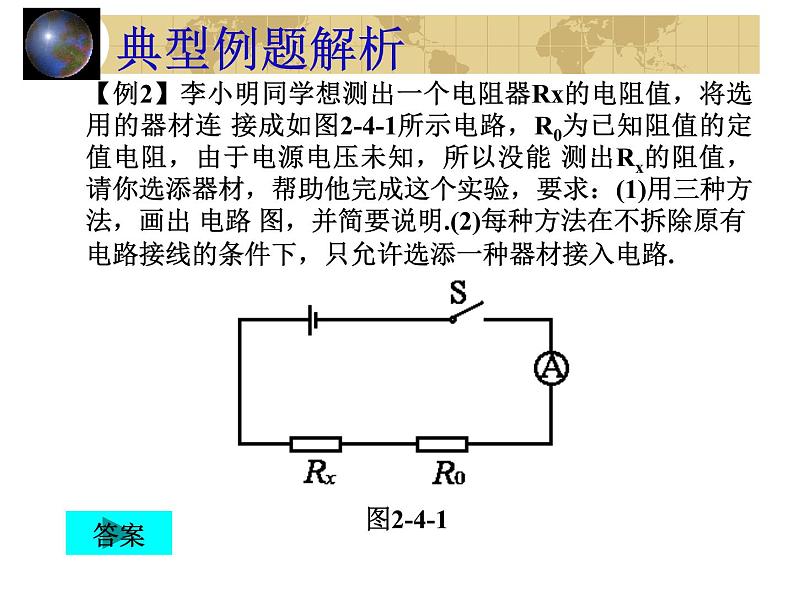

【例2】李小明同学想测出一个电阻器Rx的电阻值，将选用的器材连 接成如图2-4-1所示电路，R0为已知阻值的定值电阻，由于电源电压未知，所以没能 测出Rx的阻值，请你选添器材，帮助他完成这个实验，要求：(1)用三种方法，画出 电路 图，并简要说明.(2)每种方法在不拆除原有电路接线的条件下，只允许选添一种器材接入电路.

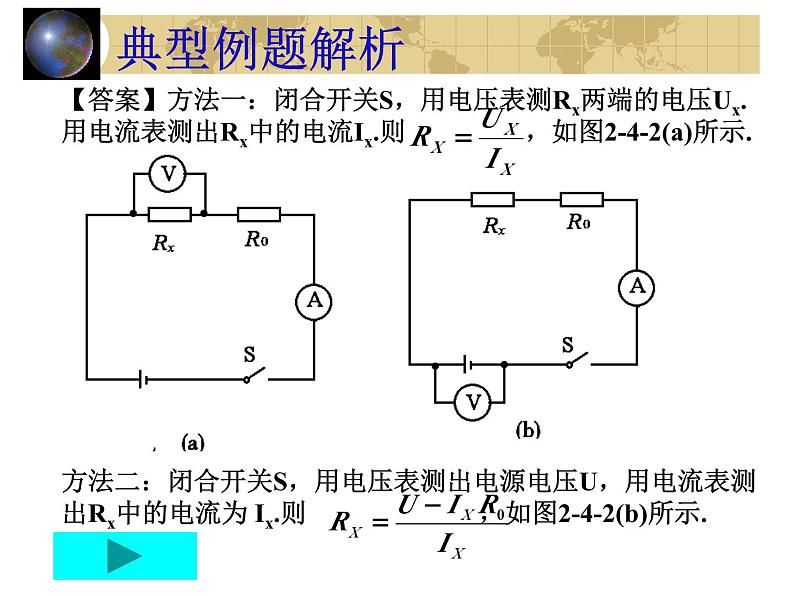

【答案】方法一：闭合开关S，用电压表测Rx两端的电压Ux. 用电流表测出Rx中的电流Ix.则 ，如图2-4-2(a)所示.方法二：闭合开关S，用电压表测出电源电压U，用电流表测出Rx中的电流为 Ix.则 ，如图2-4-2(b)所示.

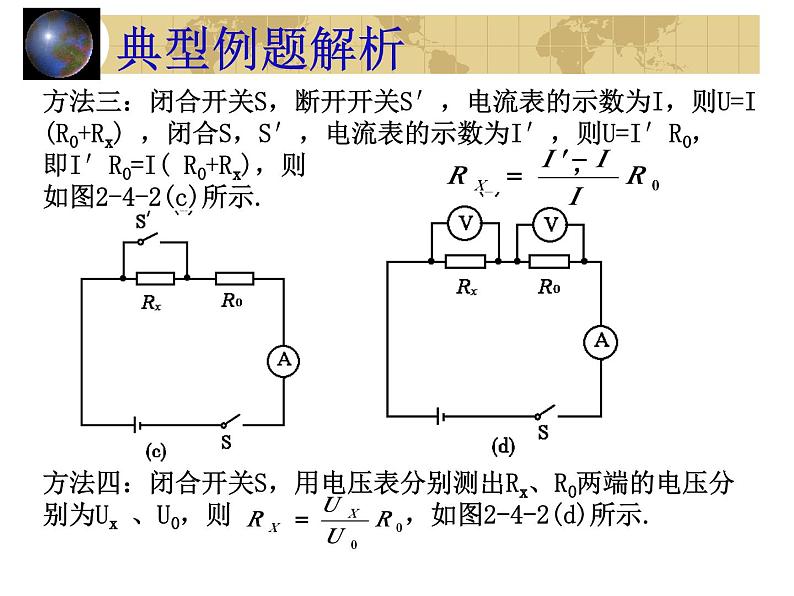

方法三：闭合开关S，断开开关S′，电流表的示数为I，则U=I(R0+Rx) ，闭合S，S′，电流表的示数为I′，则U=I′R0，即I′R0=I( R0+Rx)，则 ，如图2-4-2(c)所示. 方法四：闭合开关S，用电压表分别测出Rx、R0两端的电压分别为Ux 、U0，则 ，如图2-4-2(d)所示.
在扎实的基础上设计出合理的方法是解决此类问题的关键，平时要多加练习.
1.现有一瓶液体，请用下列器材测出它的密度.器材：粗细均匀，一端开口的平底薄壁玻璃管、 大烧杯、足够的水和刻度尺.要求：(1)写出实验步骤并用字母表示所测物理量；(2)写出液体密度的表达式.【答案】(1)a.将玻璃管竖直悬立于水中，将待测液体缓慢倒入玻璃管内. b.用刻度尺测出两液体交界面到水面和管内液面的距离分别为h水、h液.(2)液体密度表达式为
2.一块坚硬、不规则的岩石的质量约1 kg，要求在一般的家庭条件下，用杠杆为主要工具 粗略地测出这块岩石的密度，请简要写出测定密度的主要过程、所测物理量和岩石的密度表 达式.【答案】步骤(1)用杆秤测出岩石质量为m.(2)将岩石浸没于水中测出 质量为m′，则岩石密度为3.现有天平、弹簧测力计、量筒、烧杯、足量的水，小刀、刻度尺、细线、土豆，设计出 三种测定土豆密度的方法(ρ土＞ρ水，所选器材必须是你所采用的方法中必 需的).【答案】方法一：(1)器材：刻度尺、刀、天平、土豆.(2)步骤：a.用刀把土豆切成正方体(或长方体)，用刻度尺测出其边长算出体积为V.b.用调节好的天平测出土豆的质量为m. 则土豆的密度为
方法二：(1)器材：天平、量筒、烧杯和水、细线、土豆.(2)步骤：a.用调节好的天平测出土豆的质量为m.b.用量筒测出适量水的体积为V1.c.用细线系住土豆放入量筒中，测出水和土豆总体积为V2则土豆的密度为方法三：(1)器材：弹簧测力计、烧杯和水、细线、土豆.(2)步骤：a.用细线系住土豆，用弹簧测力计测出土豆重力为G；b.将土豆浸没在水中，记下弹簧测力计示数为F′.则土豆的密度
4.现有一块不吸水的橡皮泥，如何利用量筒和水测出它的密度.【答案】在量筒里放入适量的水，记下水面示数为V1；把橡皮泥捏 成碗状放在量筒中水面(使其浮在水面)，记下水面示数为V2；把橡皮泥捏成实心放入 量筒水中，记下水面示数为V3.则橡皮泥的密度为
5.在测定小灯泡额定功率的实验中，如果小灯泡额定电压为2.5 V，电阻在7Ω至12Ω之间 ，变阻器的规格为“20Ω1 A”.(1)连接下图的实物电路，(如图2-4-3(a)所示)，连接电路的过程中，开关应断开 ，变阻器的滑片应位于最大阻值处.(2)闭合开关会发现 V 表示数为2 V，则应使滑片 P向___移.(3)变阻器滑动测量三次的目的是______________________ ____________________. (4)若 V 表损坏而无法使用了，请设计出测定小灯泡L额 定功率的电路图，写出简要的步骤和计算结果表达式(灯泡的电阻可认为不变).步骤：①_____________________________________ ②_____________________________________ ③_____________________________________ P额=
电路图：图2-4-3(c)
答案：图2-4-3(b)
测定小灯泡在不同电压下
将滑动变阻器滑片移至最大阻值处
近几年各地的中考试卷中出现了一些“探索性”“设计性”实验，这类实验不仅能充分反映 教师在平时物理教学中对物理实验的重视程度，而且也能培养和提高学生运用物理知识解决 实际问题的能力.随着素质教育的逐步深入，这种题型仍是今后中考的热点.
1.某同学做“用天平和量筒测石块的密度”的实验，器材有天平、砝码、量筒、石块、烧 杯、水和细线.(1)调节天平横梁平衡时，调节横梁右端的平衡螺母，使指针指在_________________，这时横梁平衡.(2)实验中，不小心把量筒碰碎，实验仍要继续进行，你能帮助他们测出 石块的体积吗?请你设计两种方法，把做法写出来.(不得外用器材)【答案】(2)方法一：①用调节好的天平测出石块质量为m，② 测出烧杯与适量水的质量为m1，③用细线系住石块，使石块浸没在水中，但不接触烧 杯底，记下天平砝码质量为m2，则石块密度为方法二：①、②同方法一③将石块浸没于水中，在烧杯上标上水面位置，取出石块加水至记号处，测出它的质量为 m2，则石块密度为
2.现要求测出一只额定电压为3.8 V的小灯泡的额定功率.提供的器材有：电源(电压恒为 6 V)一只，滑动变阻器(最大阻值与小灯泡正常发光时的电阻差不多)一个，电流表和电压表 各一只，开关一只和导线若干.电流表的量程满足实验要求，而电压表的量程只有0～3 V. 请根据以上器材，设计出实验电路，并写出实验步骤.
【例1】为了测出某种液体的密度，给你一只粗细均匀的平底试管，一些小 铁沙粒，两个烧杯，一个盛水，另一个盛某种液体，还有一些细线.(1)要测出待测液体的密度，还需要测量器材是__________.(2)写出简要的步骤a：_____________；b______________ .(3)据测得的结果写出待测液体密度的表达式ρ液_________.【答案】(1)刻度尺 (2)a：将盛有铁沙粒的平底试管放入盛水的 烧杯 中，待其直立漂浮在水面上后，用细线做出记 号，用刻度尺测出平底试管的浸入深度为 h1. b： 将盛有铁沙粒的平底试管放入待测液体的 烧杯中，用刻度尺测出浸入深度为 h2 (3)
【例2】李小明同学想测出一个电阻器Rx的电阻值，将选用的器材连 接成如图2-4-1所示电路，R0为已知阻值的定值电阻，由于电源电压未知，所以没能 测出Rx的阻值，请你选添器材，帮助他完成这个实验，要求：(1)用三种方法，画出 电路 图，并简要说明.(2)每种方法在不拆除原有电路接线的条件下，只允许选添一种器材接入电路.
【答案】方法一：闭合开关S，用电压表测Rx两端的电压Ux. 用电流表测出Rx中的电流Ix.则 ，如图2-4-2(a)所示.方法二：闭合开关S，用电压表测出电源电压U，用电流表测出Rx中的电流为 Ix.则 ，如图2-4-2(b)所示.
方法三：闭合开关S，断开开关S′，电流表的示数为I，则U=I(R0+Rx) ，闭合S，S′，电流表的示数为I′，则U=I′R0，即I′R0=I( R0+Rx)，则 ，如图2-4-2(c)所示. 方法四：闭合开关S，用电压表分别测出Rx、R0两端的电压分别为Ux 、U0，则 ，如图2-4-2(d)所示.
在扎实的基础上设计出合理的方法是解决此类问题的关键，平时要多加练习.
1.现有一瓶液体，请用下列器材测出它的密度.器材：粗细均匀，一端开口的平底薄壁玻璃管、 大烧杯、足够的水和刻度尺.要求：(1)写出实验步骤并用字母表示所测物理量；(2)写出液体密度的表达式.【答案】(1)a.将玻璃管竖直悬立于水中，将待测液体缓慢倒入玻璃管内. b.用刻度尺测出两液体交界面到水面和管内液面的距离分别为h水、h液.(2)液体密度表达式为
2.一块坚硬、不规则的岩石的质量约1 kg，要求在一般的家庭条件下，用杠杆为主要工具 粗略地测出这块岩石的密度，请简要写出测定密度的主要过程、所测物理量和岩石的密度表 达式.【答案】步骤(1)用杆秤测出岩石质量为m.(2)将岩石浸没于水中测出 质量为m′，则岩石密度为3.现有天平、弹簧测力计、量筒、烧杯、足量的水，小刀、刻度尺、细线、土豆，设计出 三种测定土豆密度的方法(ρ土＞ρ水，所选器材必须是你所采用的方法中必 需的).【答案】方法一：(1)器材：刻度尺、刀、天平、土豆.(2)步骤：a.用刀把土豆切成正方体(或长方体)，用刻度尺测出其边长算出体积为V.b.用调节好的天平测出土豆的质量为m. 则土豆的密度为
方法二：(1)器材：天平、量筒、烧杯和水、细线、土豆.(2)步骤：a.用调节好的天平测出土豆的质量为m.b.用量筒测出适量水的体积为V1.c.用细线系住土豆放入量筒中，测出水和土豆总体积为V2则土豆的密度为方法三：(1)器材：弹簧测力计、烧杯和水、细线、土豆.(2)步骤：a.用细线系住土豆，用弹簧测力计测出土豆重力为G；b.将土豆浸没在水中，记下弹簧测力计示数为F′.则土豆的密度
4.现有一块不吸水的橡皮泥，如何利用量筒和水测出它的密度.【答案】在量筒里放入适量的水，记下水面示数为V1；把橡皮泥捏 成碗状放在量筒中水面(使其浮在水面)，记下水面示数为V2；把橡皮泥捏成实心放入 量筒水中，记下水面示数为V3.则橡皮泥的密度为
5.在测定小灯泡额定功率的实验中，如果小灯泡额定电压为2.5 V，电阻在7Ω至12Ω之间 ，变阻器的规格为“20Ω1 A”.(1)连接下图的实物电路，(如图2-4-3(a)所示)，连接电路的过程中，开关应断开 ，变阻器的滑片应位于最大阻值处.(2)闭合开关会发现 V 表示数为2 V，则应使滑片 P向___移.(3)变阻器滑动测量三次的目的是______________________ ____________________. (4)若 V 表损坏而无法使用了，请设计出测定小灯泡L额 定功率的电路图，写出简要的步骤和计算结果表达式(灯泡的电阻可认为不变).步骤：①_____________________________________ ②_____________________________________ ③_____________________________________ P额=
电路图：图2-4-3(c)
答案：图2-4-3(b)
测定小灯泡在不同电压下
将滑动变阻器滑片移至最大阻值处
