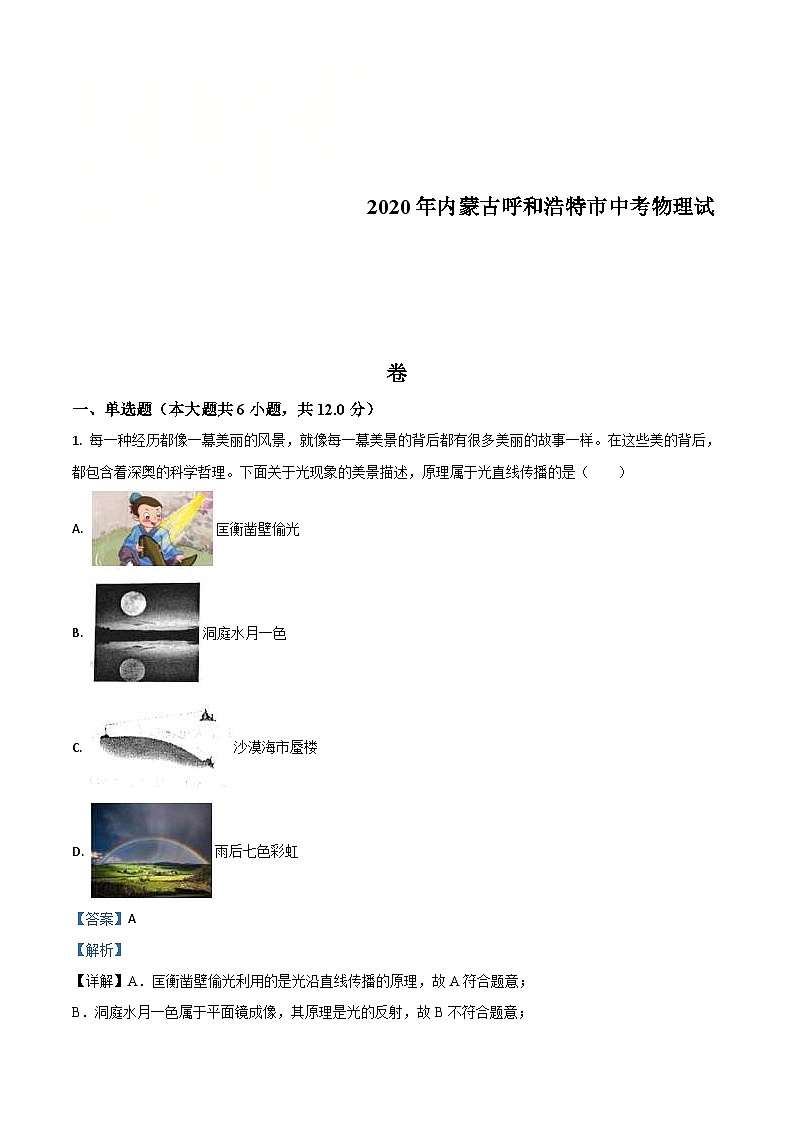

2020年内蒙古呼和浩特市中考物理试题（含解析）

2020年内蒙古呼和浩特市中考物理试卷

一、单选题（本大题共6小题，共12.0分）

1. 每一种经历都像一幕美丽的风景，就像每一幕美景的背后都有很多美丽的故事一样。在这些美的背后，都包含着深奥的科学哲理。下面关于光现象的美景描述，原理属于光直线传播的是（　　）

A. 匡衡凿壁偷光

B. 洞庭水月一色

C. 沙漠海市蜃楼

D. 雨后七色彩虹

【答案】A

【解析】

【详解】A．匡衡凿壁偷光利用的是光沿直线传播的原理，故A符合题意；

B．洞庭水月一色属于平面镜成像，其原理是光的反射，故B不符合题意；

C．海市蜃楼是光经过不均匀的大气层发生折射造成的，故C不符合题意；

D．雨后彩虹是光的色散现象，其实质是光的折射，故D不符合题意。

故选A。

2. 水无常形，变化万千，故老子曰：“上善若水，水善利万物而不争”。在物理现象中，水亦有多种状态的变化，并伴随吸热或放热。下列物态变化以及吸放热，判断正确的是（　　）

A. 春天，冰雪消融，熔化放热

B. 夏季，清晨白雾，汽化吸热

C. 秋天，叶上露珠，液化放热

D 冬天，美丽“雾凇”，凝华吸热

【答案】C

【解析】

【详解】A．冰雪消融固态冰变为液态水，属于熔化现象，熔化吸热，故A错误；

B．雾是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故B错误；

C．露是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故C正确；

D．雾凇是空气中的水蒸气凝华形成的固态小冰晶，凝华放热，故D错误。

故选C。

3. 在对环境声音的监测中，监测器测出的甲、乙两种声音的特性如下表，经对比，以下说法正确的是（　　）

A. 甲的响度大于乙的响度

B. 声音甲每秒的振动次数大于声音乙每秒的振动次数

C. 甲在空气中传播速度大于乙在空气中传播速度

D. 甲、乙两种声音都属于噪声

【答案】B

【解析】

【详解】AB．由表格中的数据可知，甲声音的响度要小于乙的响度，甲的频率大于乙的频率，即声音甲每秒的振动次数大于声音乙每秒的振动次数，故A错误，B正确；

C．声音在同一种介质中传播速度相同，即甲在空气中传播速度等于乙在空气中传播速度，故C错误；

D．因不能确定甲、乙两种发声体是无规则振动产生，所以不能确定甲、乙两种声音都属于噪声，故D错误。

故选B。

4. 现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电系统的简化电路图。一天，小清在插座上插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1。其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列说法正确的是（　　）

A. 插座出现了短路现象

B. 开关2或者开关3可能被短路

C. 开关4可能断路

D. 开关4允许通过的最大电流远大于开关1允许通过的最大电流

【答案】D

【解析】

【详解】A．插座出现了短路现象，此时空气开关4会跳闸，断开电路，接入制冷机时，空气开关4和空气开关1都不会跳闸，故A错误；

B．开关2或者开关3可能被短路，则整个电路短路，空气开关1跳闸，接入制冷机时，电路的状态不会改变，故B错误；

C．开关4可能断路，接入制冷机时，由于通过制冷机无电流，不会改变电路的状态，故C错误；

D．插上了新买的制冷机，开关1“跳闸”了，而其他开关正常，拔掉制冷机后合上开关1．其他用电器仍正常工作，再次插上后又出现了之前的现象，这表明接入制冷机时，由于电路中的总电流会变大，超出了开关1的额定电流，所以开关1会跳闸，故D正确。

故选D。

5. 科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是（　　）

A. 如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度

B. 如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度

C. 如果这两个电阻材料、横截面积相同，则5Ω的长度一定小于10Ω的长度

D. 如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积

【答案】C

【解析】

【详解】A．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故A选项错误；

B．两个电阻粗细均匀，若材料不同，无法判断两个电阻的长度大小，故B错误；

C．两个电阻粗细均匀、材料相同，电阻越大，长度越长，所以10Ω的电阻较长，故C选项正确；

D．两个电阻的材料、长度相同，横截面积越大，电阻越小，所以10Ω的电阻较小；故D错误。

选C。

6. 在物理学中，力和运动正确关系的得出，从亚里士多德到牛顿，历经二千多年。如图甲，水平地面上的物体，在水平向右拉力的作用下，从开始，物体的运动情况如图乙。对于这个过程力和运动描述正确的是（　　）

A. 该物体一直做匀速直线运动

B. 时，若，则地面的滑动摩擦力也为3N

C. 从到的过程中，力F在逐渐增大

D. 物体做匀速直线运动阶段的速度为2m/s

【答案】D

【解析】

【详解】A．由s随时间t的变化图象可知，物体在内速度为零，处于静止状态，物体处于匀速直线运动状态，故A错误；

B．当时，，由s随时间t的变化图象可知，物体静止，静摩擦力等于拉力，由于物体没有滑动，滑动摩擦力为0，故B错误；

C．由s随时间t的变化图象可知，当2s以后物体做匀速直线运动，受到水平向右的拉力和水平向左的摩擦力是一对平衡力，两个力的大小相等，摩擦力不变，所以拉力大小不变，故C错误；

D．匀速直线运动阶段的速度

故D正确。

故选D。

二、多选题（本大题共4小题，共12.0分）

7. 人类衣食住行都离不开电，下列关于电的说法中，正确的是（　　）

A. 毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒得到了电子

B. 电流方向与电子定向移动方向相反

C. 发电机的工作原理是把其他形式的能转化为电能

D. 电流通过导体，消耗的电能W=UIt，根据欧姆定律U=IR，得出W=I2Rt，而焦耳热Q=I2Rt，说明消耗的电能总是等于焦耳热

【答案】ABC

【解析】

【详解】A．毛皮摩擦过的橡胶棒带负电，是因为摩擦过程中橡胶棒得到了电子，故A正确；

B．规定正电荷定向移动的方向为电流的方向，电子带负电，所以，电流方向与电子定向移动方向相反，故B正确；

C．发电机工作时将其他形式的能转化成电能，故C正确；

D．非纯电阻中，W=UIt用来求电功；Q=I2 Rt用来求电热，但W＞Q；只有在纯电阻电路，电流做功全用来产生热量，电功W=UIt=I2 Rt，故D错误。

故选ABC。

8. 关于力、运动、能量转化，下列说法正确的是（　　）

A. 物体的运动和静止是相对的

B. 运载火箭点火后，火箭向下喷出燃气，获得向上的动力从而加速升空，此动力的施力物体是燃气

C. 猴子双手握住竖直竹竿，匀速向上爬竿的过程中，它所受的摩擦力方向向下

D. 将一排球竖直向上抛出，排球在上升过程中，排球的动能增大

【答案】AB

【解析】

【详解】A．物体的运动和静止是相对的，总是相对于参照物而言的，故A正确；

B．火箭对喷出的气体有向下的力，同时气体对火箭产生了向上巨大的推力，故施力物体是燃气，受力物体是火箭，故B正确；

C．猴子握住竖直的竹竿匀速向上爬，处于受力平衡状态，摩擦力与重力等大反向，方向竖直向上，故C错误；

D．将一排球竖直向上抛出，排球在上升过程中，质量不变，速度减小，则动能减小，故D错误。

故选AB。

9. 如图1所示，电路图由电流表及PQ部分组成，电源电压恒定不变。两个定值电阻R1和R2，且R2大于R1，按照下面四种不同接法分别接在电路图中的PQ两端，当开关闭合后，以下说法正确的是（　　）

A. 甲图接入电路后，电流表示数最大

B. 乙图接入电路后，电流表示数最大

C. 丙图接入电路后，R2消耗的功率最小

D. 丁图接入电路后，R1消耗的功率最小

【答案】BD

【解析】

【详解】AB．因并联电阻小于其中任一电阻，串联电阻大于其中任一电阻，故乙图中电路的总电阻最小，丁图中电路的总电阻最大，且电源电压不变，由欧姆定律可知，乙图接入电路后，总电流最大，即电流表示数最大，故A错误，B正确；

CD．丁图中，两电阻串联，由串联电路电压的规律可知，R2的电压小于电源电压（小于乙、丙两图中R2的电压），根据可知，丁图中R2消耗的功率最小，同理可知，丁图中，R1的电压小于电源电压（小于甲、乙两图中R1的电压），根据可知，丁图接入电路后，R1消耗的功率最小，故C错误，D正确。

故选BD。

10. 根据题目所给信息，判断以下说法正确的是（　　）

A. 图甲，工人用200N的力将重300N的物体匀速提升3m（忽略绳重和摩擦），则滑轮组的机械效率为75%

B. 图乙，将质量为1kg的物体从距离地面1.6m的高度沿水平方向以2m/s的速度抛出，不计空气阻力，物体从被抛出到落地，整个过程中机械能保持不变，则落地时的速度为5m/s（重力势能表达式mgh，动能表达式mv2）

C. 图丙为汽车四冲程汽油发动机。发动机每个工作循环吸入或排出气体的体积为2L，吸气冲程中，吸入汽油和空气的混合物，混合物密度，汽油和空气的质量之比为1∶15，汽油的热值4.6×107J/kg。发动机1min转动1200转，发动机效率为40%，则汽车在lmin内做的有用功是1.99×106J

D. 图丁是大亚湾核电站。以原子核 为燃料，当 俘获一个慢中子后发生的裂变反应方程，下方的数字是中子及有关原子核的静止质量，单位为u。伟大的爱因斯坦认为，质量与能量相互转化，裂变过程中总质量减少，转化为核能。已知减少1个u的质量对应产生的能量为9.3×102MeV。根据以上信息，此裂变反应释放出的能量约为180MeV

【答案】ACD

【解析】

【详解】A．由图可知，，则滑轮组的机械效率

故A正确；

B．将质量为1kg的物体从距离地面1.6m的高度沿水平方向以2m/s的速度抛出时，不计空气阻力，在物体下落的过程中只有重力做功，物体的机械能守恒，即物体的机械能保持不变，取地面为零势能面，设落地时的速度为v′，则有

即

故B错误；

C．由ρ=可得，发动机每个工作循环吸入混合物的质量

因为曲轴每转动两周，完成一个工作循环，吸气一次，也做一次功，所以，发动机曲轴在1min转动1200转，吸气和做功都为600次，由汽油和空气的质量比为1:15可知，汽油占混合物总质量的

则发动机在1min内吸入汽油的总质量

这些汽油完全燃烧放出的热量

由 可得，汽车在1min做的有用功

故C正确；

D．由选项可知，裂变反应前后质量的差值为

因减少1个u的质量对应产生的能量为,所以，此裂变反应释放出的能量约为

故D正确。

故选ACD。

三、作图题（本大题共1小题，共4.0分）

11. 如图所示，处于水中的点光源S，发出一条光线从水中斜射入空气。

(1)在图中作出这条入射光线的反射光线与折射光线的大致位置；（        ）

(2)画出关于水面所成像的位置点；（        ）

(3)光在真空中的传播速度为______。

【答案】    (1).     (2).     (3). 3.0×108m/s

【解析】

【详解】(1)[1]先过入射点垂直于界面作出法线，再根据反射角等于入射角，在法线左侧的水中画出反射光线；光从水中斜射入空气时，折射角大于入射角，据此在法线左侧的空气中画出折射光线的大致位置，如图所示。

(2)[2]平面镜成像时像与物关于镜面对称，据此作出S关于水面的对称点S′，即为S的像点，如图所示。

(3)[3]光在真空中的传播速度为3.0×108m/s。

四、实验探究题（本大题共4小题，共12.0分）

12. 实验是检验理论正确与否的关键。欣丽同学在学习物质熔化和凝固这部分知识的过程中，做了探究“某种物质熔点和凝固点”的实验，得到的实验数据，如图甲和乙所示。

(1)甲图中温度计显示的读数为______；

(2)乙图所代表的物态变化过程为______ ；（选填“①”或“②”）

①熔化

②凝固

(3)这种物质的熔点或凝固点约为______。

【答案】    (1). 96℃    (2). ②    (3). 85℃

【解析】

【详解】(1)[1]甲图中温度计的液柱在零刻度以上，它的一个大格表示10℃，里面有10个小格，因此它的分度值为1℃，因此它的读数为96℃。

(2)[2]由图象可知：物质降温，是物质的凝固过程，乙图所代表的物态变化过程为凝固。

故选②

(3)[3]由图知，该物质为晶体，原因是这种物质在凝固的过程中温度保持不变，由图可知这种物质的熔点或凝固点约为85℃。

13. 眼睛是心灵的窗户，每年的6月6日是中华人民共和国“爱眼日”。下面两个图，表示近视眼和远视眼的成像图。

(1)对两个图，描述正确的是______。

A．甲表示近视眼的成像图，乙表示远视眼的成像图

B.甲表示远视眼的成像图，乙表示近视眼的成像图

(2)其中，______（选填“近视眼”或“远视眼”）应配戴凸透镜制成的眼镜进行矫正；

(3)对于凸透镜和凹透镜，能够成虚像的透镜是______。

A．只有凸透镜

B.只有凹透镜

C.凸透镜凹透镜都可以

【答案】    (1). A    (2). 远视眼    (3). C

【解析】

【详解】[1] 甲图中的像成在了视网膜的前方，为近视眼的成像图；乙图中像成在了视网膜的后方，为远视眼的成像图，故A正确。

[2] 凸透镜对光线具有会聚作用，所以戴上凸透镜制成的眼镜后，能使光线提前会聚，则可以矫正远视眼。

[3] 凹透镜对光线具有发散作用，所成的像是虚像；当物距小于凸透镜的焦距时，凸透镜成正立、放大的虚像，即凸透镜和凹透镜都可以成虚像，故C正确。

14. 如图所示，三只完全相同的水杯。小高同学想利用：家里的电子秤，水的密度，这三只水杯，来测量油和醋的密度。其步骤如下：

①在图中三只水杯里，慢慢的分别注满水、油和醋；

②用家里的电子秤，准确测量其中一只空杯的质量m；

③用已知量，测量量m、、和，求出和；

④用家里的电子秤，准确测量三只装满液体后，杯和液体的总质量，记作、和。

(1)你认为，正确测量的步骤顺序应该是______（选填正确的顺序号码排序）；

(2)三只水杯中，水、油和醋相同的物理量是______；

(3)用已知量，测量量m、、和，计算得出（或 )= ______。

【答案】    (1). ②①④③    (2). 体积    (3). （或）

【解析】

【详解】(1)[1] 首先用家里的电子秤，准确测量其中一只空杯的质量m；然后在图中三只水杯里，慢慢的分别注满水、油和醋；再用家里的电子秤，准确测量三只装满液体后，杯和液体的总质量，记作、和；最后用已知量，测量量m、、和，求出和。

故正确实验步骤：②①④③。

(2)[2]三只水杯中，都装满水、油和醋，所以水、油和醋体积都等于杯子的容积，所以水、油和醋的体积相同。

(3)[3]水的质量

油的质量

醋质量

水的体积

油的体积

醋的体积

因为水、油和醋的体积相同，所以，

解得

则

解得

15. 在历史的长河中，有相当长的一段时间里，人们认为电现象和磁现象是互不相关的。直到1820年，丹麦物理学家__________（选填“安培”、“奥斯特”或“法拉第”）发现，电流周围存在磁场，成为世界上第一个发现电与磁联系的科学家。

如图是“探究导体在磁场中运动时产生感应电流条件”的实验装置。闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如下表（实验中电流由左进入电流计，指针向左偏，电流由右进入电流计，指针向右偏）。

(1)实验表明，闭合电路中的部分导体在磁场中做下列哪种运动时，电路中产生感应电流_______。

A.平行磁感线运动    B.切割磁感线运动

(2)导体中产生的电流方向，与导体的运动方向，以及磁感线的方向都有关系，根据题给信息，分析判断下列方向关系正确的是_______。

A. B. C.

【答案】    (1). 奥斯特    (2). B    (3). C

【解析】

【详解】[1]丹麦物理学家奥斯特首先发现了电流的磁效应。

(1)[2]由于产生感应电流的条件是闭合电路中导体做切割磁感线运动，故选B。

(2)[3] A．由实验3知道，当磁场的方向向下时，导体向左运动时，电流表指针向右偏转，说明电流是从b到a的，即电流垂直于纸面向外，故A错误；

B．由实验7知道，当磁场的方向向上时，导体向左运动时，电流表指针向左偏转，说明电流是从a到b的，即电流垂直于纸面向里，故B错误；

C．由实验8知道，当磁场的方向向上时，导体向右运动时，电流表指针向右偏转，说明电流是从b到a的，即电流垂直于纸面向外，故C正确。

故选C。

五、计算题（本大题共7小题，共30.0分）

16. “字”牌太阳能热水器，水箱内有200kg的水。水的比热容为4.2×103J/（kg·℃），求：

(1)在阳光照射下，水的温度升高了10℃，水吸收的热量；

(2)天气原因，水箱内200kg的水，温度从90℃降低到50℃，和温度从30℃升高到80℃，放出的热量与吸收的热量之比。

【答案】(1)8.4×106J；(2)4∶5

【解析】

【详解】解：(1)水吸收的热量

(2)水降低温度放得热量与升高温度吸收热量之比

Q放∶Q吸＝cm（t降﹣t0降）∶cm（t0升﹣t升）＝（t降﹣t0降）∶（t0升﹣t升）

即

（90℃﹣50℃）∶（80℃﹣30℃）＝4∶5

答：(1)在阳光照射下，水的温度升高了10℃，水吸收的热量为8.4×106J。

(2)天气原因，水箱内200kg的水，温度从90℃降低到50℃，和温度从30℃升高到80℃，放出的热量与吸收的热量之比为4∶5。

17. 如图所示，圆柱形容器A、B放在水平桌面上，A中盛有密度为1.0×103kg/m3的水，B中液体密度未知。已知A、B容器内的底面积之比，液面的高度之比，液体对两个容器底部的压力大小相等。求：

(1)液体对两个容器底部的压强之比；

(2)B中液体密度。

【答案】(1)；(2)2.0×103kg/m3

【解析】

【详解】解：(1)由题知，液体对两个容器底部的压力大小相等，即

受力面积之比，液体对两个容器底部的压强之比

(2)对于圆柱形容器，液体对容器底的压力

因为液体对两个容器底部的压力大小相等，所以两个容器中液体的重力相等、质量相等，液体的体积之比

两种液体的密度之比

B液体的密度

答：(1)液体对两个容器底部的压强之比为；

(2)B中液体密度为2.0×103kg/m3。

18. 如图所示是一个灯泡和一个定值电阻的I-U图像，根据图像所给信息计算：

(1)如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；

(2)如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻。

【答案】(1)，；(2)，

【解析】

【分析】

小灯泡的电阻随温度的升高而增大，所以其电阻是变化的，其电流与电压不成正比，其图像不是直线，而定值电阻的阻值为一定值，其电流与电压成正比，其图像是直线；

(1)如果将灯泡和定值电阻并联，接在恒定电压为的电源两端，由图可知，和通过定值电阻的电流，根据欧姆定律求出此时灯泡的电阻和定值电阻的阻值；

(2)如果将灯泡和定值电阻串联，接在恒定电压为的电源两端，根据串联电路电流和电压的特点读出电流值和电压值，根据欧姆定律求出此时灯泡的电阻。

【详解】(1)因为并联电路各支路电压相等且等于电源电压，所以如果将灯泡和定值电阻并联在的电源两端小灯泡和定值电阻两端的电压都为，由图像可知，当小灯泡两端电压时通过小灯泡的电流为，由可得，小灯泡的阻值

由图像可知，当定值电阻两端电压时通过的电流为，由可得，定值电阻的阻值

(2)如果将灯泡和定值电阻串联，接在恒定电压为的电源两端，根据串联电路电压和电流的规律知，当电流为时，小灯泡两端的电压与定值电阻两端的电压和为，即

此时灯泡的电阻为

19. 如图所示，是地铁施工现场一台起重机的示意图。求：

(1)若起重机水平臂AB长为18m，OB长为3m，把质量为1t的重物匀速提起，B端的配重质量；（不计摩擦和起重机自重，g取10N/kg）

(2)起重机的电动机，功率恒为2.5×103W，当它把质量为1t的重物以0.2m/s的速度匀速提起20m的过程中，起重机提起重物做功的功率和机械效率。

【答案】(1)5000kg；(2)2×103W，80%

【解析】

【详解】解：(1)起重机的水平臂是杠杆，O为支点，设OB为动力臂，则OA为阻力臂，重物的质量

杠杆的阻力

根据杠杆平衡条件得

即

解得

所以B端配重的重力为

则B端配重的质量为

(2)把质量为1t的重物以0.2m/s的速度匀速提起20m的过程中，起重机提起重物做功的功率

起重机提起重物的机械效率

答：(1)B端配重质量是5000kg；

(2)起重机提起重物做功的功率是2×103W，机械效率是80%。

20. 我们在实验室常用如图，测量待测电阻R的电阻值。小丽同学说：在电路中，电压表可以当成断路，电流表可以当成短路，根据欧姆定律得到，正确读出两个表的读数，就可以精确测量出待测电阻R的电阻值。你认为这种说法是否正确？如果不正确，请判断测量值比真实值偏大还是偏小？通过学过的知识，解释偏大、偏小的原因。

【答案】见解析

【解析】

【详解】在理想的情况下，电压表可以当成断路，电流表可以当成短路，但实际上电压表的电阻不是无限大，电流表也有电阻，就此电路而言，假如电压表的电阻不是很大，则电阻值的测量结果将偏小；原因是：电压表测电阻两端的电压U，由于电压表分流，电流表测量的定值电阻和通过电压表的电流，使得电流I偏大，由知电阻测量值偏小，所以“根据欧姆定律得到，正确读出两个表的读数，就可以精确测量出待测电阻R的电阻值”的说法错误。

21. 2020年6月20日，我国自主设计和建造的“海斗号”载人潜水器，成功下潜到太平洋“马里亚纳海沟”10000米深处。创造了载人潜水器海水深潜的世界纪录。潜水器由双层船壳构成，外层与海水接触，外壳选择了钛合金作主材，潜水器在上浮和下潜时，其体积是一定的。潜水器近似可以看做长方体，其规格：长9m、宽3m、高3.4m。该潜水器悬浮在海水中时总质量为25t。（海面大气压1.0×105Pa）

(1)假设海水密度不随深度变化，质量不变的潜水器在上浮且未浮出水面过程中，受到水的浮力______（选填“变大”、“变小”或“不变”）；

(2)“海斗号”悬浮在海水中，求所受到的浮力；（    ）

(3)载人潜水器在10000米深处，其上表面受到的压力约为2.78×109N，求海水的密度。（    ）

【答案】    (1). 不变    (2). 2.5×105N    (3).

【解析】

【详解】解：(1)[1]潜水器在上浮且未浮出水面过程中，排开水的体积不变，水的密度不变，由可知潜水器受到的浮力不变。

(2)[2]该潜水器悬浮在海水中时受到的浮力

(3)[3]潜水器上表面面积

上表面受到的压力，上表面受到的压强

海水产生的压强

由得海水的密度

答：(1)假设海水密度不随深度变化，质量不变的潜水器在上浮且未浮出水面过程中，受到水的浮力不变；

(2)海斗号悬浮在海水中受到的浮力是；

(3)海水的密度是。

22. 如图所示，滑动变阻器R的最大阻值为20Ω，将其滑片移到b端，闭合开关S，电流表的示数为0.3A，小灯泡的实际功率为0.9W，闭合开关S，将滑动变阻器滑片移到a端，小灯泡恰能正常发光。不考虑灯丝电阻的变化，电源电压恒定，求：

(1)小灯泡的阻值和电源电压；

(2)小灯泡的额定功率。

【答案】(1)10Ω，9V；(2)8.1W

【解析】

【详解】解：(1)将滑动变阻器滑片移到b端，其阻值最大，闭合开关S，灯泡和滑动变阻器串联，电流表测量电路中的电流，由得灯泡两端的电压

根据可得灯泡的电阻

滑动变阻器R两端的电压

电源电压

(2)闭合开关S，将滑动变阻器滑片移到a端时，只有灯泡连入电路，由于灯泡恰能正常发光，

所以，灯泡的额定功率

答：(1)小灯泡的阻值为10Ω，电源电压为9V；

(2)小灯泡的额定功率为8.1W。
