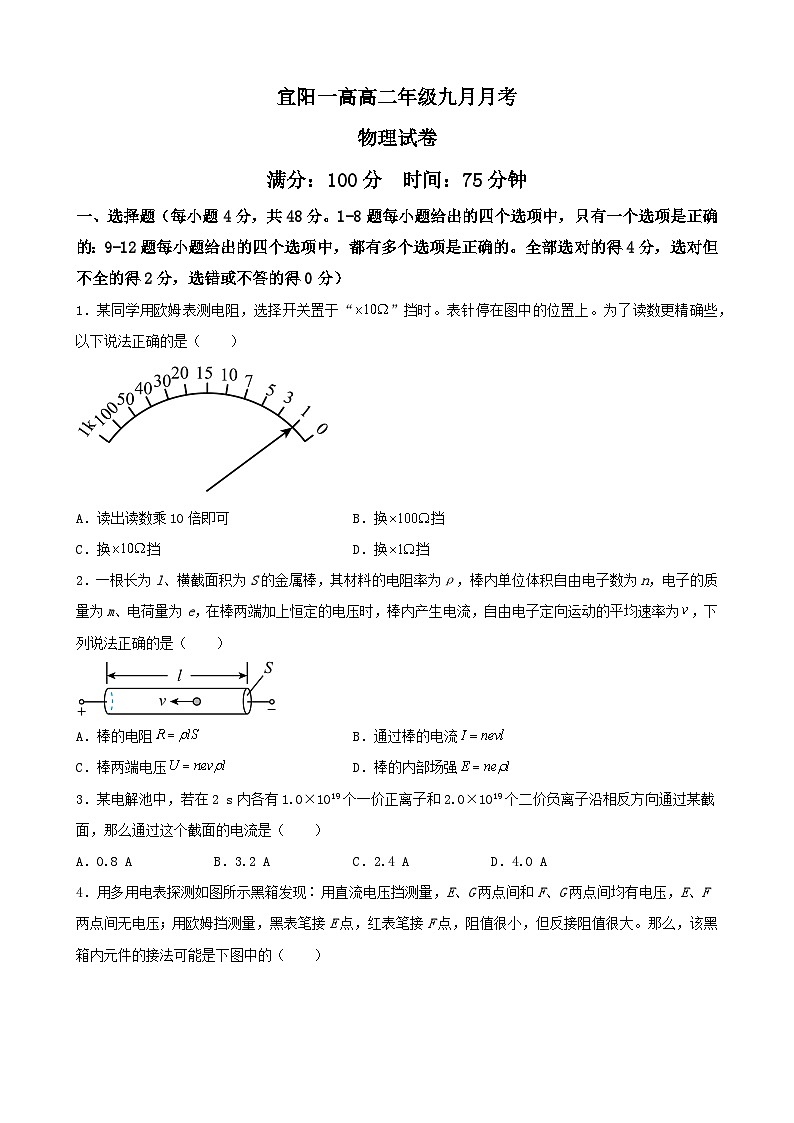

宜阳一高高二年级九月月考

物理试卷

满分：100分  时间：75分钟

一、选择题（每小题4分，共48分。1-8题每小题给出的四个选项中，只有一个选项是正确的：9-12题每小题给出的四个选项中，都有多个选项是正确的。全部选对的得4分，选对但不全的得2分，选错或不答的得0分）

1．某同学用欧姆表测电阻，选择开关置于“”挡时。表针停在图中的位置上。为了读数更精确些，以下说法正确的是（　　）

A．读出读数乘10倍即可 B．换挡

C．换挡 D．换挡

2．一根长为l、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m、电荷量为e，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为，下列说法正确的是（　　）

A．棒的电阻 B．通过棒的电流

C．棒两端电压 D．棒的内部场强

3．某电解池中，若在2 s内各有1.0×1019个一价正离子和2.0×1019个二价负离子沿相反方向通过某截面，那么通过这个截面的电流是（　　）

A．0.8 A B．3.2 A C．2.4 A D．4.0 A

4．用多用电表探测如图所示黑箱发现∶用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔接E点，红表笔接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是下图中的（　　）

A． B．

C． D．

5．某同学要用伏安法测电阻，现有电压表（量程10V，内阻约为40kΩ），电流表（量程100mA，内阻为约为2Ω），待测电阻Rx约为200Ω，他准备选用如图甲或乙电路，关于他应选用的电路和测量结果的说法正确的是（　　）

A．他应选用甲电路，测量值会略大于待测电阻R的真实值

B．他应选用甲电路，测量值会略小于待测电阻R的真实值

C．他应选用乙电路，测量值会略大于待测电阻R的真实值

D．他应选用乙电路，测量值会略小于待测电阻R的真实值

6．叶子同学学习了电路的知识后，用两只小灯泡A、B，A标有“3V，0.3A”；B标有“5V，0.6A”和一电源，输出电压恒为8V，连接成如图所示的电路，要使两只小灯泡都能正常发光，则R应该是（　　）

A．15Ω B．10Ω C．16Ω D．5Ω

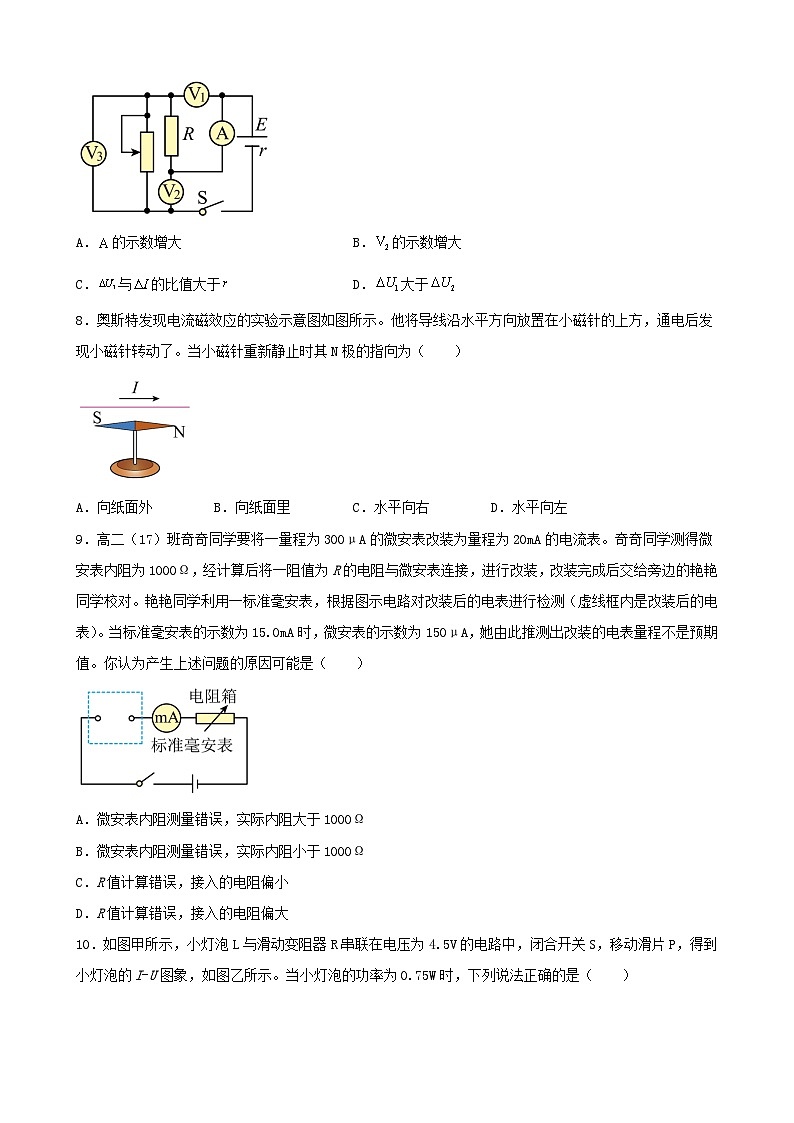

7．如图所示，电路中定值电阻阻值大于电源内阻阻值。闭合开关，电路稳定后，将滑动变阻器滑片向下滑动，理想电压表、、示数变化量的绝对值分别为、、，理想电流表示数变化量的绝对值为，下列说法错误的是　（　　）

A．的示数增大 B．的示数增大

C．与的比值大于 D．大于

8．奥斯特发现电流磁效应的实验示意图如图所示。他将导线沿水平方向放置在小磁针的上方，通电后发现小磁针转动了。当小磁针重新静止时其N极的指向为（　　）

A．向纸面外 B．向纸面里 C．水平向右 D．水平向左

9．高二（17）班奇奇同学要将一量程为300μA的微安表改装为量程为20mA的电流表。奇奇同学测得微安表内阻为1000Ω，经计算后将一阻值为R的电阻与微安表连接，进行改装，改装完成后交给旁边的艳艳同学校对。艳艳同学利用一标准毫安表，根据图示电路对改装后的电表进行检测（虚线框内是改装后的电表）。当标准毫安表的示数为15.0mA时，微安表的示数为150μA，她由此推测出改装的电表量程不是预期值。你认为产生上述问题的原因可能是（　　）

A．微安表内阻测量错误，实际内阻大于1000Ω

B．微安表内阻测量错误，实际内阻小于1000Ω

C．R值计算错误，接入的电阻偏小

D．R值计算错误，接入的电阻偏大

10．如图甲所示，小灯泡L与滑动变阻器R串联在电压为4.5V的电路中，闭合开关S，移动滑片P，得到小灯泡的I-U图象，如图乙所示。当小灯泡的功率为0.75W时，下列说法正确的是（　　）

A．电流表的示数为0.2A

B．滑动变阻器接入电路的电阻为15Ω

C．电路消耗的总功率是1.35W

D．10s内电流对滑动变阻器做功是6J

11．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图所示接法连入电路，则（　　）

A．电流表A1的读数大于电流表A2的读数

B．电流表A1指针的偏转角小于电流表A2指针的偏转角

C．电压表V1的读数小于电压表V2的读数

D．电压表V1指针的偏转角等于电压表V2指针的偏转角

12．如图甲所示，定值电阻，闭合开关S，改变电阻箱R阻值，得到多组R、I值，并作出了如图乙所示的图线，则（　　）

A．电源电动势为5.0V

B．电源内阻为2.5Ω

C．从系统误差角度看，利用该装置测得的电动势大于其真实值

D．从系统误差角度看，利用该装置测得的内阻大于其真实值

二、实验题（共2小题，每空2分，共16分）

13．如图1所示为某同学设计的多量程多用电表的原理示意图，虚线框中S为一个单刀多掷开关，通过操作开关，表笔B可以分别与触点1、2、……6接通，从而实现多用电表用来测量电阻、电流和电压的不同功能。在这个电路中，测电流和测电压时各有两个量程，测电阻时有“×10”和“×1k”两个挡位。其中，的最大阻值小于的最大阻值。

（1）关于这个多用电表，下列说法中正确的是______。

A． 当开关S分别接触点1或2时，多用电表为电流挡，且接触点1时的量程比较大

B．当开关S分别接触点3或4时，多用电表为电阻挡，且接触点3时为“×1k”挡位

C．当开关S分别接触点5或6时，多用电表为电流挡，且接触点5时的量程比较小

D．使用多用电表各挡位时，电流均由A表笔一侧流入表头，则A表笔应为红色表笔

（2）用多用电表进行某次测量时，指针在表盘的位置如图所示。若所选挡位为直流100mA挡，则读数为______mA；若所选挡位为电阻挡，则读数为______；

（3）用表盘为图2所示的多用电表正确测量了一个约的电阻后，需要继续测量一个阻值约的电阻。在用红、黑表笔接触这个电阻两端进行测量之前，请选择以下必须的步骤，并按操作顺序逐一写出步骤的序号：______。

A． 将红表笔和黑表笔接触    B．把选择开关旋转到“×1”位置

C．把选择开关旋转到“×10”位置    D．调节欧姆调零旋钮使表针指向欧姆零点

14．某同学设计了如图甲所示的电路来测量电源电动势E和内阻r。其中电压表是理想电压表（量程大于电源电动势），定值电阻。实验时先将电阻箱阻值调到最大，再闭合开关S，多次调节电阻箱，读出多组电阻箱示数R和电压表的示数U，由测得数据画出的图像是一条倾斜的直线（如图丁所示）。

（1）用笔画线代替导线，将图甲电路图在图乙中连接成实物图________。

（2）若某次电阻箱读数如图丙，则其示数为______________。

（3）利用图像求得的电动势__________，内阻__________。（结果保留两位有效数字）

15．（6分）离地面高度H=5.0×104 m以下的大气层可视为电阻率较大的漏电介质，假设由于雷暴对大气层的“电击”，使得离地面高度5.0×104 m处的大气层与带负电的地球表面之间形成稳定的电场，其电势差约为U=3.0×105 V。已知，雷暴每秒钟给地球充电的电荷量约为q=1.8×103 C，地球表面积近似为S=5.0×1014 m2，求：离地面5.0×104 m以下的大气层（漏电大气层）的平均电阻率。（结果保留两位有效数字）

16．（10分）风能将成为21世纪大规模开发的一种可再生清洁能源。风力发电机是将风能（气流的动能）转化为电能的装置，其主要部件包括风轮机、齿轮箱、发电机等，如图所示风力发电机示意图。

（1）风轮机叶片旋转所扫过的面积为风力发电机可接受风能的面积。设空气密度为ρ，气流速度为v，风轮机叶片长度为r。求单位时间内流向风轮机的最大风能Pm。

（2）已知风力发电机的输出电功率P与Pm成正比。某风力发电机在风速v1=9m/s时能够输出电功率P1=540 kW。我国某地区风速不低于v2=6 m/s的时间每年约为5 000小时。试估算这台风力发电机在该地区的最小年发电量是多少千瓦时。

17．（10分）在如图所示的电路中，电源电动势、内阻，电动机的电阻，电阻。电动机正常工作时，理想电压表的示数。

（1）求电动机消耗的电功率；

（2）求电源的输出功率；

（3）若电动机以匀速竖直向上提升重物，取重力加速度大小，求该重物的质量。

18．（10分）如图所示电路中，，，，，当开关闭合、断开电路稳定时，电源消耗的总功率为，当开关、都闭合电路稳定时，电源消耗的总功率为，求：

电源电动势E和内阻r；

当闭合，断开，电路稳定后，电容器所带的电量为多少；

当、都闭合电路稳定时，电源的输出功率及电容器所带的电量各为多少？

宜阳一高高二年级九月月考

物理试卷参考答案

一、选择题

1.D  2.C  3.D  4.B  5.B  6.B  7.B  8.B  9.AC  10.CD  11.AD  12.AD

二、实验题

13.  AD   58     1100     BAD

14.      12.02 Ω     2.0V     1.0Ω

三、计算题

15.

16.（1）；（2）

17.（1）；（2）；（3）

18. 4V　；；   0
