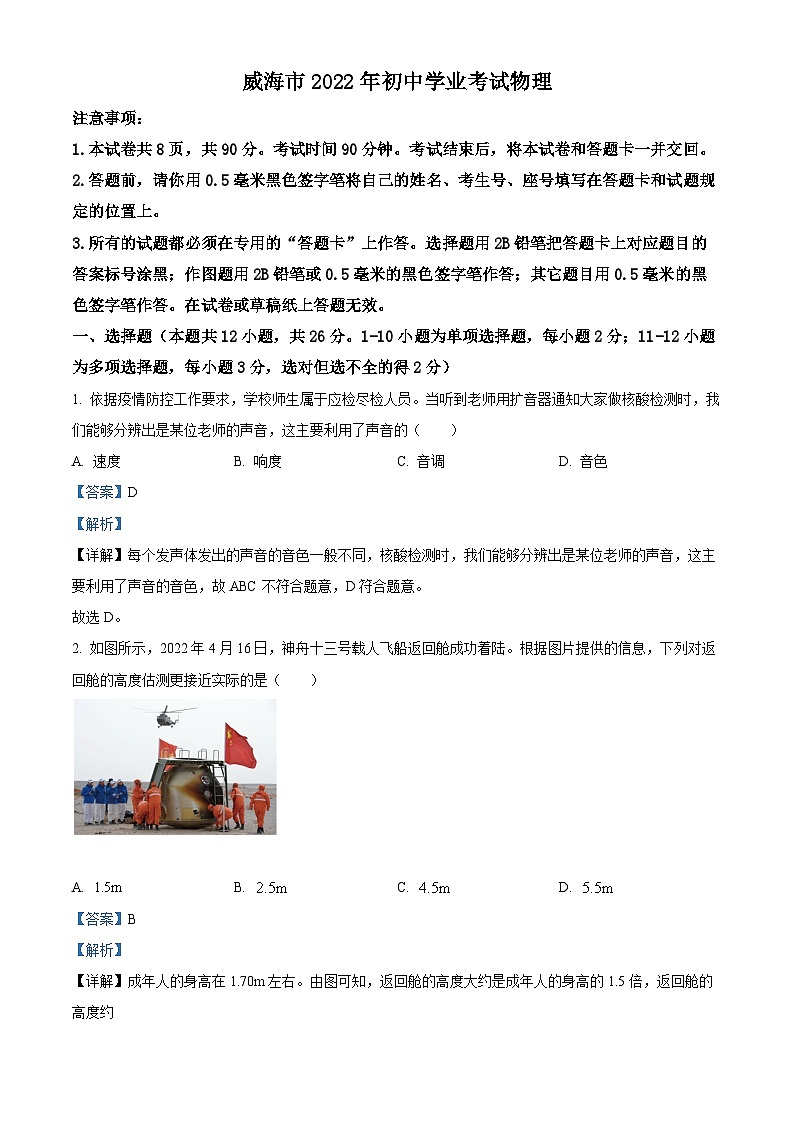

    2022年山东省威海市中考物理试题(解析版)01

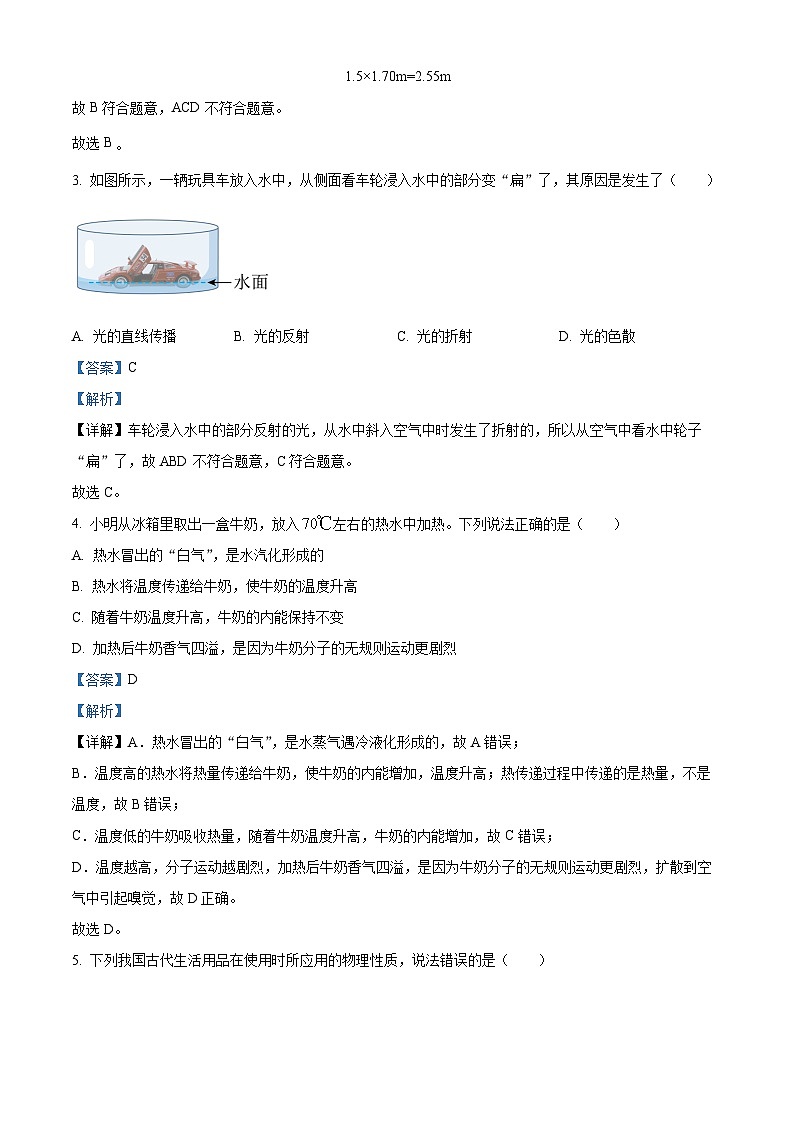

    2022年山东省威海市中考物理试题(解析版)02

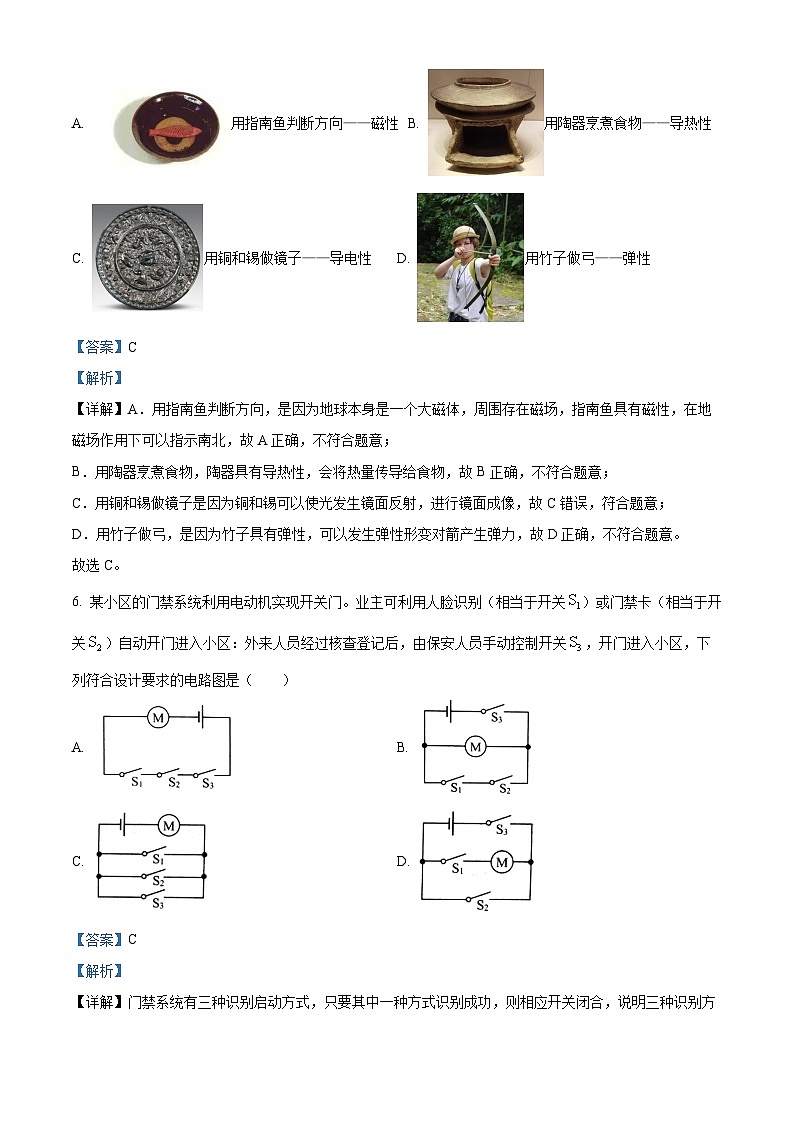

    2022年山东省威海市中考物理试题(解析版)03
    还剩18页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2022年山东省威海市中考物理试题(解析版)

    展开
    这是一份2022年山东省威海市中考物理试题(解析版),共21页。试卷主要包含了本试卷共8页,共90分,答题前,请你用0等内容,欢迎下载使用。

    威海市2022年初中学业考试物理
    注意事项:
    1.本试卷共8页,共90分。考试时间90分钟。考试结束后,将本试卷和答题卡一并交回。
    2.答题前,请你用0.5毫米黑色签字笔将自己的姓名、考生号、座号填写在答题卡和试题规定的位置上。
    3.所有的试题都必须在专用的“答题卡”上作答。选择题用2B铅笔把答题卡上对应题目的答案标号涂黑;作图题用2B铅笔或0.5毫米的黑色签字笔作答;其它题目用0.5毫米的黑色签字笔作答。在试卷或草稿纸上答题无效。
    一、选择题(本题共12小题,共26分。1-10小题为单项选择题,每小题2分;11-12小题为多项选择题,每小题3分,选对但选不全的得2分)
    1. 依据疫情防控工作要求,学校师生属于应检尽检人员。当听到老师用扩音器通知大家做核酸检测时,我们能够分辨出是某位老师的声音,这主要利用了声音的(  )
    A. 速度 B. 响度 C. 音调 D. 音色
    【答案】D
    【解析】
    【详解】每个发声体发出的声音的音色一般不同,核酸检测时,我们能够分辨出是某位老师的声音,这主要利用了声音的音色,故ABC不符合题意,D符合题意。
    故选D。
    2. 如图所示,2022年4月16日,神舟十三号载人飞船返回舱成功着陆。根据图片提供的信息,下列对返回舱的高度估测更接近实际的是(  )


    A. B. C. D.
    【答案】B
    【解析】
    【详解】成年人的身高在1.70m左右。由图可知,返回舱的高度大约是成年人的身高的1.5倍,返回舱的高度约
    1.5×1.70m=2.55m
    故B符合题意,ACD不符合题意。
    故选B
    3. 如图所示,一辆玩具车放入水中,从侧面看车轮浸入水中的部分变“扁”了,其原因是发生了(  )

    A. 光的直线传播 B. 光的反射 C. 光的折射 D. 光的色散
    【答案】C
    【解析】
    【详解】车轮浸入水中的部分反射的光,从水中斜入空气中时发生了折射的,所以从空气中看水中轮子“扁”了,故ABD不符合题意,C符合题意。
    故选C。
    4. 小明从冰箱里取出一盒牛奶,放入左右的热水中加热。下列说法正确的是(  )
    A. 热水冒出的“白气”,是水汽化形成的
    B. 热水将温度传递给牛奶,使牛奶的温度升高
    C. 随着牛奶温度升高,牛奶的内能保持不变
    D. 加热后牛奶香气四溢,是因为牛奶分子的无规则运动更剧烈
    【答案】D
    【解析】
    【详解】A.热水冒出的“白气”,是水蒸气遇冷液化形成的,故A错误;
    B.温度高的热水将热量传递给牛奶,使牛奶的内能增加,温度升高;热传递过程中传递的是热量,不是温度,故B错误;
    C.温度低的牛奶吸收热量,随着牛奶温度升高,牛奶的内能增加,故C错误;
    D.温度越高,分子运动越剧烈,加热后牛奶香气四溢,是因为牛奶分子的无规则运动更剧烈,扩散到空气中引起嗅觉,故D正确。
    故选D。
    5. 下列我国古代生活用品在使用时所应用的物理性质,说法错误的是(  )
    A. 用指南鱼判断方向——磁性 B. 用陶器烹煮食物——导热性
    C. 用铜和锡做镜子——导电性 D. 用竹子做弓——弹性
    【答案】C
    【解析】
    【详解】A.用指南鱼判断方向,是因为地球本身是一个大磁体,周围存在磁场,指南鱼具有磁性,在地磁场作用下可以指示南北,故A正确,不符合题意;
    B.用陶器烹煮食物,陶器具有导热性,会将热量传导给食物,故B正确,不符合题意;
    C.用铜和锡做镜子是因为铜和锡可以使光发生镜面反射,进行镜面成像,故C错误,符合题意;
    D.用竹子做弓,是因为竹子具有弹性,可以发生弹性形变对箭产生弹力,故D正确,不符合题意。
    故选C。
    6. 某小区的门禁系统利用电动机实现开关门。业主可利用人脸识别(相当于开关)或门禁卡(相当于开关)自动开门进入小区:外来人员经过核查登记后,由保安人员手动控制开关,开门进入小区,下列符合设计要求的电路图是(  )
    A. B.
    C. D.
    【答案】C
    【解析】
    【详解】门禁系统有三种识别启动方式,只要其中一种方式识别成功,则相应开关闭合,说明三种识别方式各自可独立运行且互不影响,所以该机器人三种启动方式为并联关系,故ABD不符合题意,C符合题意。
    故选C。
    7. 关于家庭电路和安全用电,下列说法错误的是(  )
    A. 保险丝可以用铜丝、铁丝替换 B. 消耗电能的多少可用电能表测量
    C. 发生触电时,应立即切断电源 D. 为了安全,很多用电器使用三线插头
    【答案】A
    【解析】
    【详解】A.保险丝的具有电阻率大,熔点低特点。当电流过大时,保险丝易熔化形成断路,从而保护电路。而铜丝、铁丝熔点高,不易熔断,所以不能用铜丝、铁丝替换保险丝,故A错误,符合题意;
    B.电能表是测量电功的仪表,所以消耗电能的多少可用电能表测量,故B正确,不符合题意;
    C.发生触电时,不能直接去碰触电的人,否则施救者也会触电。应立即切断电源或者用干燥的木棍、竹竿将电线挑开,是触电的人脱离电源,故C正确,不符合题意;
    D.为了安全,很多用电器使用三线插头,使用电器的金属外壳接地,防止发生触电事故,故D正确,不符合题意。
    故选A。
    8. 密度对自然万物和人类社会都有重要的意义,下列有关密度的说法错误的是( )
    A. 为了更好地适应生存环境,很多水生生物的密度与水的密度接近
    B. 化学实验中,利用向下排空气法可以收集密度比空气小的气体
    C. 密度是物质的一种性质,不同种类的物质密度一定不同
    D. 大江大河奔腾到海过程中,泥沙因密度比水大不断沉降形成冲积平原
    【答案】C
    【解析】
    【详解】A.为了更好地适应生存环境,很多水生生物的密度与水的密度接近,根据物体的浮沉条件得,水生生物的密度与水的密度接近时,在水中处于悬浮状态,可以在水中自由游动,故A正确,不符合题意;
    B.化学实验中,根据物体的浮沉条件得,密度大的气体下沉,密度小的气体上浮,所以利用向下排空气法可以收集密度比空气小的气体,故B正确,不符合题意;
    C.密度是物质的一种性质,不同种类的物质密度可能相同,例如煤油与酒精的密度相同,故C错误,符合题意;
    D.大江大河奔腾到海的过程中,根据物体的浮沉条件得,泥沙因密度比水大不断沉降形成冲积平原,故D正确,不符合题意。
    故选C。
    9. 如图所示,为了把两件相同货物搬运到汽车上,工人用相同材质的木板搭建了AB、CD两个斜面,用沿斜面向上的力将其中一件货物从斜面的底端匀速推到顶端,另一件货物用同样的方法沿斜面搬运。下列说法正确的是(  )

    A. 沿斜面推动更省力
    B. 沿斜面推动,工人克服货物重力做的功更多
    C. 无论利用哪个斜面,工人克服货物重力做功的功率一定相同
    D. 沿斜面推动货物的过程中,货物的机械能增大
    【答案】D
    【解析】
    【详解】A.AB、CD两个斜面的高度相同,CD斜面比较长,沿CD斜面推动更省力,故A错误;
    BC.AB、CD两个斜面的高度相同,货物的重力相同,由W=Gh可知克服货物重力做的功相同,两件货物推到顶端的时间未知,由可知工人克服货物重力做功的功率不一定相同,故BC错误;
    D.沿斜面推动货物的过程中,速度不变,质量不变,动能不变,高度增大,重力势能增大,机械能等于动能和势能之和,所以货物的机械能增大,故D正确。
    故选D。
    10. 在“探究凸透镜成像的规律”实验中,光具座上依次摆放蜡烛、凸透镜和光屏,如图所示,此时烛焰在光屏上恰好成清晰等大的像。下列说法正确的是(  )


    A. 凸透镜的焦距为
    B. 当蜡烛因燃烧逐渐变短,光屏上的像会逐渐向上移动
    C. 若遮挡凸透镜的一部分,光屏上将得不到完整的像
    D. 若在蜡烛和凸透镜之间放置一个远视镜,为得到清晰的像光屏应向右移动
    【答案】B
    【解析】
    【详解】A.如图,凸透镜成倒立、等大的实像,像距等于物距等于二倍焦距

    解得

    故A错误;
    B.由于过光心的入射光线经凸透镜折射后传播方向不变,所以随着蜡烛燃烧变短,光屏上的像将向上移动,故B正确;
    C.若遮挡凸透镜的一部分,烛焰的光线会从凸透镜的其他位置透过,在光屏上会聚,光屏上仍能得到完整的像,像比原来变暗,故C错误;
    D.在蜡烛和凸透镜之间放一个远视镜,远视镜是凸透镜,凸透镜对光线具有会聚作用,可以使光线提前会聚,为得到清晰的像需要将光屏靠近凸透镜,即左移,故D错误。
    故选B。
    11. 公路检查站的“地磅”可以检测货车是否超载。图是某种地磅的工作原理图,滑片P可在竖直放置的电阻R上滑动,当货车质量增大时,电表示数随之增大,由电表改装成的显示器的示数也增大。下列说法正确的是(  )


    A. 接线柱“1”应与“3”连接 B. “显示器”由电压表改装而成
    C. 若货车质量增大,则电阻两端电压增大 D. 为了节约电能,电阻R0可以去掉
    【答案】AC
    【解析】
    【详解】AB.“显示器”由电表改装而成,电表与电阻R0串联在电路中,所以“显示器”是由电流表改装而成的;当货车质量增大时,滑片P在竖直放置的电阻R上向下滑动,电流表示数随之增大,则电路中的电阻变小,接入电路中的电阻丝的长度变短,则接线柱“1”应与“3”连接,故A正解,B错误;
    C.若货车质量增大,滑片P向下滑动,电阻R变小,根据串联电路的分压原理,电阻R两端分的电压变小,则电阻R0两端电压增大,故C正确;
    D.当货车质量足够大时,滑片P滑到R的最下端,电阻R没有接入电路,如果去掉R0,则会导致电流表直接接在电源的两极上,这是不允许的,R0起到保护电路的作用,故D错误。
    故选AC。
    12. 物理学蕴含着很多思想和方法。例如可以通过观察树枝的摇晃程度知道风力的大小,下列研究方法与此相同的是(  )
    A. 通过保持电压一定来探究电流与电阻的关系
    B. 通过比较木块被小车推动距离的远近来判断小车动能的大小
    C. 通过观察鼓面上纸屑跳动的高度来推断鼓面振动的幅度
    D. 用一条带有箭头的直线来表示光的传播径迹和方向
    【答案】BC
    【解析】
    【详解】A.通过观察树枝的摇晃程度知道风力的大小,这里用到了转换法,而在探究电流与电阻的关系要保持电压一定,这是应用了控制变量法,故A不符合题意;
    B.探究动能大小相关因素实验中,通过比较木块被小车推动距离的远近来判断小车动能的大小,应用到了转换法 ,故B符合题意;
    C.探究响度大小影响因素中,通过观察鼓面上纸屑跳动的高度来推断鼓面振动的幅度,应用到了转换法,故C符合题意;
    D.用一条带有箭头的直线来表示光的传播径迹和方向,应用的是模型法,故D不符合题意。
    故选BC。
    二、填空题(本题共8小题,共16分,每小题2分)
    13. 在2021年秋季的“开学第一课”上,航天员刘伯明在天和核心舱内用毛笔在纸上写下了“理想”二字,墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有___________,在太空舱内若用普通铅笔书写会产生石墨碎屑,因为石墨是___________,可能会造成用电设备短路。
    【答案】 ①. 引力 ②. 导体
    【解析】
    【详解】[1]墨汁在纸上留下字迹是因为墨汁分子与纸张分子之间有引力,使墨汁与纸张相融合。
    [2]石墨是导体,用普通铅笔书写产生的石墨碎屑会悬浮在空中,如果进入用电设备可能会造成用电设备短路。
    14. 智能家居已广泛应用于生活中,手机远程控制扫地机器人是通过___________来传递信息的,扫地机器人内部电动机的工作原理是___________。
    【答案】 ①. 电磁波 ②. 通电线圈在磁场中受力而转动(或“磁场对电流的作用”、“通电导体在磁场中受力运动”)
    【解析】
    【详解】[1]电磁波可以远距离传递信息,手机远程控制扫地机器人是通过电磁波传来递信息的。
    [2]扫地机器人的工作是靠电动机来驱动的,它内部电动机的工作原理是通电线圈在磁场中受力而转动。
    15. 如图所示,小明透过水滴状的鱼肝油胶囊观察积木,发现上面的数字“9”变成了“6”,与该成像原理相同的光学仪器有___________;若想让“6”变大一些,可将积木与胶囊的距离___________。

    【答案】 ①. 照相机 ②. 减小
    【解析】
    【详解】[1]水滴状的鱼肝油胶囊相当于一个凸透镜,透过水滴状的鱼肝油胶囊观察积木,发现上面的数字“9”变成了“6”,说明数字“9”通过胶囊成倒立缩小的实像,即积木放在了胶囊的二倍焦距以外,像成在一倍焦距与二倍焦距之间,与该成像原理相同的光学仪器有照相机。
    [2]若想让“6”变大一些,即像变大一些,则像距必须变大,根据物距变小像距变大,可将积木与胶囊的距离减小。
    16. 如图所示,甲、乙两种纳米材料相互摩擦后,甲的上表面和乙的下表面分别聚集了不同性质的电荷,将甲、乙接入电路后产生电流,则甲、乙整体上相当于电路中的______(填元件名称);摩擦过程中,甲、乙的机械能转化为______能。这一原理为更好地开发利用海洋蓝色能源提供了新的可能。

    【答案】 ①. 电源 ②. 电
    【解析】
    【详解】[1]甲的上表面和乙的下表面分别聚集了不同性质的电荷,在上下表面之间形成了电压,使电路中的电荷发生定向移动形成电流,所以则甲、乙整体上相当于电路中的电源。
    [2]甲乙摩擦过程中,使电荷发生转移,甲乙都带上电,甲、乙的机械能转化为电能。
    17. 太阳风是太阳发出的高速带电粒子流,部分带电粒子通过地球附近磁场时,其运动轨迹如图所示,此过程中地球磁场对太阳风的力改变了带电粒子的___________;同时地球的磁场也被压缩了,说明太阳风和地球磁场之间力的作用是___________。


    【答案】 ①. 运动状态(或“运动方向”) ②. 相互的
    【解析】
    【详解】[1]太阳风是太阳发出的高速带电粒子流,部分带电粒子通过地球附近磁场时,磁场对电流有力的作用,其运动轨迹如图所示是曲线,说明运动方向发生了改变,即运动状态发生了改变。所以此过程中地球磁场对太阳风的力改变了带电粒子的运动状态。
    [2]同时地球的磁场也被压缩了,地球的磁场发生了形变,说明太阳风对磁场发生了力的作用,太阳风和地球磁场之间力的作用是相互的。
    18. 如图所示,运-20军用运输机静止时轮胎对跑道的压强为,在机场跑道高速滑行时轮胎对跑道的压强为,则___________;空投物资后,飞机的惯性与空投前相比,其变化情况是___________。

    【答案】 ①. >##大于 ②. 减小
    【解析】
    【详解】[1]运输机静止时对地面的压力等于重力,即
    F1=G
    在机场跑道高速滑行时,受到向上的升力,运输机对地面的压力小于重力,即
    F2 受力面积一定,由可知在机场跑道高速滑行时,轮胎对跑道的压强小于静止时对地面的压强,即
    p1>p2
    [2]惯性的大小与质量有关,空投物资后,与空投前相比,质量减小,惯性减小。
    19. 如图所示,电源电压恒为12V,,滑动变阻器的规格为“”,电流表的量程为“”,小灯泡上标有“”字样,不考虑温度对灯丝电阻的影响。当开关S闭合,S1、S2断开,小灯泡正常发光,则通电电流通过滑动变阻器产生的热量为___________J;当S、S1、S2都闭合,为了保证电路中各元件的安全,滑动变阻器允许接入电路中的最小阻值为___________。

    【答案】 ①. 180 ②. 30
    【解析】
    【详解】[1]当开关S闭合,S1、S2断开,滑动变阻器与灯泡串联,小灯泡正常发光,灯泡两端的电压为6V,滑动变阻器两端的电压

    灯泡正常发光时的电流,即电路中的电流

    通电电流通过滑动变阻器产生的热量为

    [2]当S、S1、S2都闭合,电阻R0与滑动变阻器并联,灯泡被短路,电流表测干路电流,为了保证电路中各元件的安全,电路中的最大电流不超过电流表的最大量程0.6A。通过电阻R0的电流

    通过滑动变阻器的最大电流

    滑动变阻器允许接入电路中的最小阻值为

    20. 为了定量研究机械能和内能之间的转化是否遵循能量守恒定律,小明利用图所示装置进行实验。重物A在下落的过程中通过滑轮、轻绳带动容器中的金属叶片与水摩擦生热,使容器中的水温度升高了,则水的内能增加___________J;经过多次实验,发现重物A的机械能减少量总是稍大于水的内能增加量,为了使此装置的机械能更多的转化为水的内能,你建议小明采取的措施是___________。[重物A的质量及每次下落高度保持不变,]


    【答案】 ①. 420 ②. 见解析
    【解析】
    【详解】[1]的水温度升高了,根据知,水的内能增加

    [2]重物A的机械能减少量,一部分机械能使滑轮克服摩擦做功,一部分转化为水的内能,同时水在吸热的同时,也在放热,所以可采取措施减小热量散失、保温、减小滑轮轮轴的摩擦 、用轻质量的绳子等。
    三、作图题(本题共2小题,共4分,21题2分,22题2分)
    21. 用轻绳悬挂的铁球自由摆动,请画出摆动到图所示位置时,铁球的受力示意图。(忽略空气阻力)

    【答案】
    【解析】
    【详解】忽略空气阻力,铁球只受到自身重力和绳子的拉力的作用,作用点在铁球的重心,过铁球的重心分别作出竖直向下的重力G和沿绳子向上的拉力F,如图所示


    22. 如图所示,激光笔从A点发出激光,在平面镜上留下一个红色亮点O,请画出激光入射到镜面和离开镜面后的径迹。

    【答案】
    【解析】
    【详解】作出点A关于平面镜的对称点,即为像点A′,连接A′O,沿A′O画出反射光线,连接AO画出入射光线,如图所示:

    四、实验探究题(本题共3小题,共19分,23题6分,24题6分,25题7分)
    23. 小明在实验室探究几种液体在沸腾前后温度变化的特点:


    实验一:用图甲所示装置探究水在沸腾前后温度变化特点:
    (1)该实验是通过___________的方式增加水的内能。为了缩短加热时间,你建议小明采取的方法是___________(写出一种即可);
    (2)在实验中观察到很多有趣的现象,图乙是水___________(选填“沸腾前”或“沸腾时”)的情况;
    (3)根据实验数据绘制出水温随加热时间变化的图像,如图丙所示。根据图像可知水沸腾时的特点是___________,该实验地点可能在___________(选填字母序号);
    A.拉萨 B.威海 C.北京
    实验二:利用图丁所示装置探究酒精在沸腾前后温度变化的特点:
    (4)实验中,小明发现当试管内的酒精沸腾时,烧杯中的亚麻仁油却没有沸腾,由此可知亚麻仁油的沸点比酒精___________。
    【答案】 ①. 热传递 ②. 见解析 ③. 沸腾时 ④. 吸收热量,但温度保持不变 ⑤. A ⑥. 高
    【解析】
    【详解】(1)[1]在加热的过程中,水吸收热量,内能增大,是通过热传递改变内能。
    [2]根据得,水的沸点和比热容不变,为了缩短从加热到沸腾的时间,可以采取减少水的质量、提高水的初始温度、加盖减小热量散失等方法。
    (2)[3]沸腾是一种剧烈的汽化方式,当水沸腾时,水中产生大量的气泡,气泡上升时体积变大;沸腾前有少量气泡产生,但在上升时体积变小,所以图乙是水沸腾时的情况。
    (3)[4]从图乙可以看出,当水温升高到80℃时继续加热温度不变,所以水沸腾时的特点是吸收热量,但温度保持不变。
    [5]标准大气压下水的沸点是100℃,液体沸点随气压的升高而增大,从图乙可以看出,水的沸点为80℃,低于100℃,说明该实验地点位置海拔较高的位置,故A符合题意,BC不符合题意。
    故选A。
    (4)[6]液体沸腾条件是温度达到沸点、继续吸热。试管内的酒精沸腾时,烧杯中的亚麻仁油却没有沸腾,说明亚麻仁油的温度高于酒精,亚麻仁油的沸点比酒精高。
    24. 在学习了浮力知识后,小明进一步探究浮力的有关问题:
    实验一:探究漂浮物体受到的浮力大小与物体排开液体重力的关系。
    (1)实验步骤如下:(,g取)
    步骤1:如图甲所示,用弹簧测力计测量物体的重力为;
    步骤2:如图乙所示,在量筒中倒入适量的水;
    步骤3:如图丙所示,将物体轻轻放入量筒中,发现物体漂浮在水面上,由此可知物体所受浮力大小为___________N;
    步骤4:观察量筒中水面的变化情况,通过计算可知物体排开水的重力为___________N;
    综合分析实验数据可得到的结论是___________。

    实验二:探究浮力大小与液体密度的关系。
    (2)小明又将该物体分别放入两种不同的液体中,得到的实验数据如表1所示,他分析数据得出结论:液体密度越大,物体受到的浮力也越大。小红认为小明的实验不合理,她判断的理由是___________;
    表1
    液体
    液体的密度()
    物体排开液体的体积()
    物体状态
    物体受到的浮力()
    液体1
    0.85
    100
    沉底
    0.80
    液体2
    1.2
    80
    漂浮
    0.96
    (3)该物体在液体1中处于沉底状态,说明物体密度___________(选填“大于”“小于”或“等于”)液体1的密度;若使该物体在液体1中上浮,你的方法是___________(写出一种即可)。
    【答案】 ①. 0.96 ②. 0.96 ③. 物体受到浮力大小等于物体排开液体的重力 ④. 没有控制物体排开液体的体积相同 ⑤. 大于 ⑥. 见解析
    【解析】
    【详解】(1)[1]由图甲可知物体的重力为0.96N,由图丙可知,物体漂浮在水中,处于平衡状态,浮力等于重力,浮力的大小为0.96N。
    [2]由乙、丙可知,物体浸在液体中的体积等于物体排开水的体积

    物体排开水的重力

    [3]分析以上实验可知,漂浮时物体受到的浮力等于物体排开水的重力,都等于0.96N;可以得到的结论是:漂浮物体受到的浮力等于物体排开液体的重力。
    (2)[4]小红的判断是正确的,要探究物体受到的浮力与液体密度的关系,需保持物体浸入液体的体积相同,即物体排开液体的体积相同,改变液体的密度;实验中第一次物体沉底,第二次物体漂浮,物体排开液体的体积不同,故小明的实验不合理。
    (3)[5]该物体在液体1中处于沉底状态,说明物体受到的浮力小于重力,即

    由物体在液体1中沉底可知, ,故物体的密度大于液体1的密度,即

    [6]物体的密度大于液体1的密度,物体在液体中沉底,若使该物体在液体1中上浮,可以增大液体1的密度,直到液体密度大于物体的密度时,即浮力大于物体的重力时,物体便可上浮。
    25. 实验室购买了一批规格为“”的小灯泡,物理兴趣小组的同学通过测量小灯泡的额定功率来鉴别灯泡是否符合规格。他们准备了如下器材:电源(电压恒为)、开关、滑动变阻器(“”)、电流表各1个,导线若干。
    (1)若要完成此实验,还需要的器材是___________;请在图所示的虚线框内画出实验电路图( );


    (2)按正确的电路图连接好电路,闭合开关,发现小灯泡强烈发光后立即熄灭,造成这种现象的原因可能是___________;
    (3)问题解决后继续实验,当小灯泡两端电压为时,电流表示数如图所示,此时电路中的电流为___________A,小灯泡的电功率为___________W,小灯泡是否符合规格?___________;
    (4)兴趣小组按上述操作测量了这批小灯泡在电压为时的电功率,发现其中一些小灯泡不符合规格,如果问题出在钨丝的制作环节,其原因可能是___________。
    【答案】 ①. 电压表 ②. ③. 连接电路前,滑动变阻器划片没有滑至阻值最大处 ④. 0.32 ⑤. 0.8 ⑥. 符合规格 ⑦. 钨丝材料、长度、横截面积等因素不合格
    【解析】
    【详解】(1)[1]测量小灯泡的额定功率中,需要滑动变阻器与灯泡串联,电压表测量灯泡电压,电流表测量灯泡电流,开关控制电路通断,故实验还需要的器材是电压表。
    [2]测量小灯泡的额定功率的电路图如图所示:


    (2)[3]按正确的电路图连接好电路,闭合开关,发现小灯泡强烈发光后立即熄灭,说明闭合开关后,灯泡的电流过大,电路中电阻过小,因此原因可能是连接电路前,滑动变阻器滑片没有滑至阻值最大处。
    (3)[4]由图得,电流表的量程为0~0.6A,分度值为0.02A,示数为0.32A,即灯泡正常发光的电流为0.32A。
    [5]小灯泡的电功率为

    [6]依题意得,购买了的小灯的泡规格应为“”,与计算结果相符,说明小灯泡符合规格。
    (4)[7]一些小灯泡不符合规格,如果问题出在钨丝的制作环节,可能是钨丝的电阻不合格。因为电阻与材料、长度、横截面积有关,则制作钨丝时,钨丝材料、长度、横截面积不合格等都有可能是小灯泡不符合规格的原因。
    五、综合计算题(本题共3小题,共25分,26题8分,27题8分,28题9分。要求写出必要的文字说明、单位、重要的公式及主要的运算过程,只写出结果不得分)
    26. 某货船利用风帆提供辅助动力,使用了包括计算机在内大量技术,可以实时根据风力大小和风向调整风帆,获得适宜的驱动力。货船从甲港口航行到乙港口,出发和到达的时刻及航程表示数如表所示。
    港口
    时刻
    航程表示数
    甲港口
    6月15日6∶00

    乙港口
    6月16日6∶00

    (1)请计算货船的平均速度为多少千米每时;
    (2)货船在行驶过程中船壁破损导致海水涌入,需要将修补材料压在漏洞上进行封堵。漏洞在海面下处,漏洞面积为。请计算至少需要施加多大压力才能将漏洞堵上;(修补材料质量忽略不计,取,g取)
    (3)请写出利用风帆提供动力的优点和缺点各1条。
    【答案】(1)20;(2)2000N;(3)风帆船优点:保护环境;风帆船缺点:受天气影响比较大
    【解析】
    【详解】解:(1)货船从甲港口航行到乙港口,通过的路程

    货船的平均速度为

    (2)漏洞在海面下处,产生的压强

    水在漏洞面积为上产生压力

    根据二力平衡条件得,将漏洞堵上至少需要施加压力为

    (3)风帆船优点:保护环境、节约能源(其它合理答案同样得分);
    风帆船缺点:受天气影响比较大无风时不易前进(其它合理答案同样得分)。
    答:(1)货船的平均速度为20千米每时;
    (2)货船在行驶过程中船壁破损导致海水涌入,需要将修补材料压在漏洞上进行封堵。至少需要施加2000N压力才能将漏洞堵上;
    (3)风帆船优点:保护环境;风帆船缺点:受天气影响比较大。
    27. 小明家有一个标有“”的插排(图甲所示),同时接入一个电加热坐垫(“”)和一台吸尘器(“”),吸尘器的电动机线圈电阻为,小明家电压恒为。
    (1)吸尘器工作消耗的电能是多少?
    (2)现有一个电吹风机(“”),请通过计算说明插排能否允许再接入此电吹风机,使3个用电器同时工作。
    (3)图乙是电加热坐垫(“”)的简化电路图,通过调控开关可实现保温和加热两个功能。电阻R1在调温盒内,电阻R2置于坐垫内用于加热。电加热坐垫处于保温状态时电阻R2消耗的电功率为20W,则R1的阻值为多少?


    【答案】(1)6.6×105J;(2)可以接入该电吹风机;(3)200Ω。
    【解析】
    【详解】解:(1)吸尘器消耗的电能
    W=Pt=1100W×600s=6.6×105J
    (2)插排最大功率
    P最大=UI最大=220V×10A=2200W
    允许接入功率
    P=P总-P1-P2=2200W-24.2W-1100W=1075.8W
    P=1075.8W>P3=880W
    可以接入该电吹风机。
    (3)当开关S1、S2都闭合时,只有R2的简单电路,电加热垫处于加热档,R2的阻值

    当开关S1闭合、S2断开时,电加热垫处于保温档,R1与R2串联。由P2=I 2R2,代入
    20W=I2×2000Ω
    解得I=0.1A。

    R1的阻值
    R1=R总-R2=2200Ω-2000Ω=200Ω
    答:(1)吸尘器工作 消耗的电能是6.6×105J;
    (2)可以接入该电吹风机;
    (3)R1的阻值为200Ω。
    28. 为了建设精致城市,每到春天园林工人要在过街天桥上放置花草,为城市增添一抹绿色。如图所示,工人用长木棒、滑轮、轻绳组装提升装置。木棒放置在天桥栏杆上始终保持水平,与栏杆M接触点为O;用沙袋将木棒B端压在栏杆N上,在木棒A端吊装滑轮组。,每个沙袋重,每个滑轮重。(木棒和绳的重力、滑轮与轴的摩擦均忽略不计)
    (1)若A点受到竖直向下的拉力为,为了保持木棒水平平衡,在B端至少需要放置几个沙袋?
    (2)若某次工人利用滑轮组竖直向下拉绳子,将重为的花架匀速提升。求:
    ①滑轮组的机械效率。
    ②滑轮组对绳的拉力。

    【答案】(1)2个;(2)①94%;②624N
    【解析】
    【详解】解:(1)木棒始终水平平衡且不计木棒重力,由公式FAl1=FBl2可知,木棒B端受到的压力为

    沙袋个数

    所以至少需要2个沙袋。
    ①竖直匀速提升物体,绳的重力及滑轮与轴的摩擦均忽略不计,有用功为
    W有=G物h=376N×5m=1880J
    额外功为
    W额=G动h=24N×5m=120J
    总功为
    W总=W有+W额=1880J+120J=2000J
    滑轮组的机械效率为

    ②因为竖直匀速提升,所以受力平衡,绳的重力及滑轮与轴的摩擦均忽略不计,人的拉力为

    滑轮组对绳AC的拉力
    FA=3F拉+G定=3×200N+24N=624N
    答:(1)若A点受到竖直向下的拉力为1000N,为了保持木棒水平平衡,在B端至少需要放置2个沙袋;
    (2)①滑轮组的机械效率为94%;
    ②滑轮组对绳AC的拉力为624N。

    相关试卷

    山东省威海市2023年中考物理试题(附真题解析): 这是一份山东省威海市2023年中考物理试题(附真题解析),共20页。

    2023年山东省威海市文登区中考一模物理试题(五四学制)(含解析): 这是一份2023年山东省威海市文登区中考一模物理试题(五四学制)(含解析),共24页。试卷主要包含了单选题,多选题,填空题,作图题,简答题,实验题,计算题等内容,欢迎下载使用。

    山东省威海市2020年中考物理试题: 这是一份山东省威海市2020年中考物理试题,共23页。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        返回
        顶部
        Baidu
        map
