2022年湖北省江汉油田、潜江、天门、仙桃中考物理试题（解析版）
展开
这是一份2022年湖北省江汉油田、潜江、天门、仙桃中考物理试题（解析版），共22页。
江汉油田潜江 天门 仙桃2022年初中学业水平考试（中考）物理试卷
（本卷共6页，满分70分，与化学同场考试，时间共120分钟）
注意事项：
1. 答题前，考生务必将自己的姓名、准考证号填写在试卷第1页装订线内和答题卡指定位置上：核准条形码上姓名和准考证号码后，将其贴在答题卡指定位置上，
2. 选择题的答案选出后，必须使用2B铅笔把答题卡上物理部分对应题号的答案标号涂黑，如需改动，先用橡皮擦干净后，再选涂其他答案标号。非选择题答案务必用0.5毫米黑色签字笔填写在答题卡物理部分对应题号的区域内，写在本试卷上无效。
3. 考试结束后，请将本试卷和答题卡一并交回。
本卷可能用到的物理量：（kg·°C）
一，选择题（本大题共13小题，每小题2分，共26分。在每小题给出的四个选项中，第1—11小题每题只有一项符合题目要求；第12、13小题每题有多项符合题目要求，全部选对得2分，选对但不全得1分，有选错的得0分）
1. 如图，盲人用手杖敲击不同的盲道导航地砖辨别不同的信息，下列说法正确的是（ ）
A. 地砖发声是由地砖振动产生的
B. 声音在空气中传播的速度是3×108m/s
C. 用大小不同的力敲击同一块地砖产生声音的音调不同
D. 导航地砖主要是利用声音传递能量
【答案】A
【解析】
【详解】A．声音是由物体振动产生的，地砖发声是由地砖振动产生的，故A正确；
B．15℃时，声音在空气中传播的速度约为340m/s，故B错误；
C．响度是由振动幅度决定的，用大小不同的力敲击同一块地砖，地砖的振动幅度不同，产生声音的响度不同，故C错误；
D．导航地砖主要是利用声音传递信息，而不是能量，故D错误。
故选A。

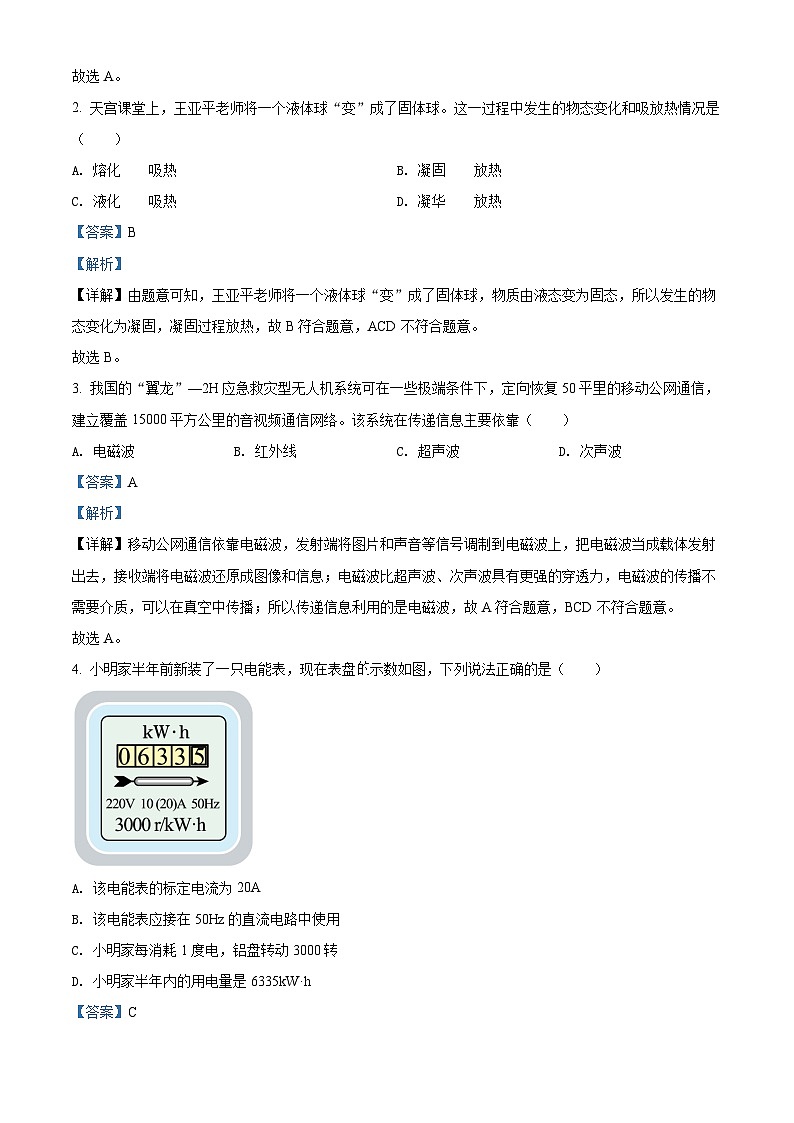

2. 天宫课堂上，王亚平老师将一个液体球“变”成了固体球。这一过程中发生的物态变化和吸放热情况是（ ）
A. 熔化 吸热 B. 凝固 放热
C. 液化 吸热 D. 凝华 放热
【答案】B
【解析】
【详解】由题意可知，王亚平老师将一个液体球“变”成了固体球，物质由液态变为固态，所以发生的物态变化为凝固，凝固过程放热，故B符合题意，ACD不符合题意。
故选B。
3. 我国的“翼龙”—2H应急救灾型无人机系统可在一些极端条件下，定向恢复50平里的移动公网通信，建立覆盖15000平方公里的音视频通信网络。该系统在传递信息主要依靠（ ）
A. 电磁波 B. 红外线 C. 超声波 D. 次声波
【答案】A
【解析】
【详解】移动公网通信依靠电磁波，发射端将图片和声音等信号调制到电磁波上，把电磁波当成载体发射出去，接收端将电磁波还原成图像和信息；电磁波比超声波、次声波具有更强的穿透力，电磁波的传播不需要介质，可以在真空中传播；所以传递信息利用的是电磁波，故A符合题意，BCD不符合题意。
故选A。
4. 小明家半年前新装了一只电能表，现在表盘示数如图，下列说法正确的是（ ）
A. 该电能表的标定电流为20A
B. 该电能表应接在50Hz的直流电路中使用
C. 小明家每消耗1度电，铝盘转动3000转
D. 小明家半年内的用电量是6335kW·h
【答案】C
【解析】
【详解】A．由电能表的表盘可知， 该电能表的标定电流为10A，最大工作电流为20A，故A错误；
B．由表盘上的“ ”可知，该电能表应接在50Hz交流电路中使用，故B错误；
C．由表盘上的“”可知，小明家每消耗1度电，铝盘转动3000转，故C正确；
D．小明家半年内的用电量是，故D错误。
故选C。

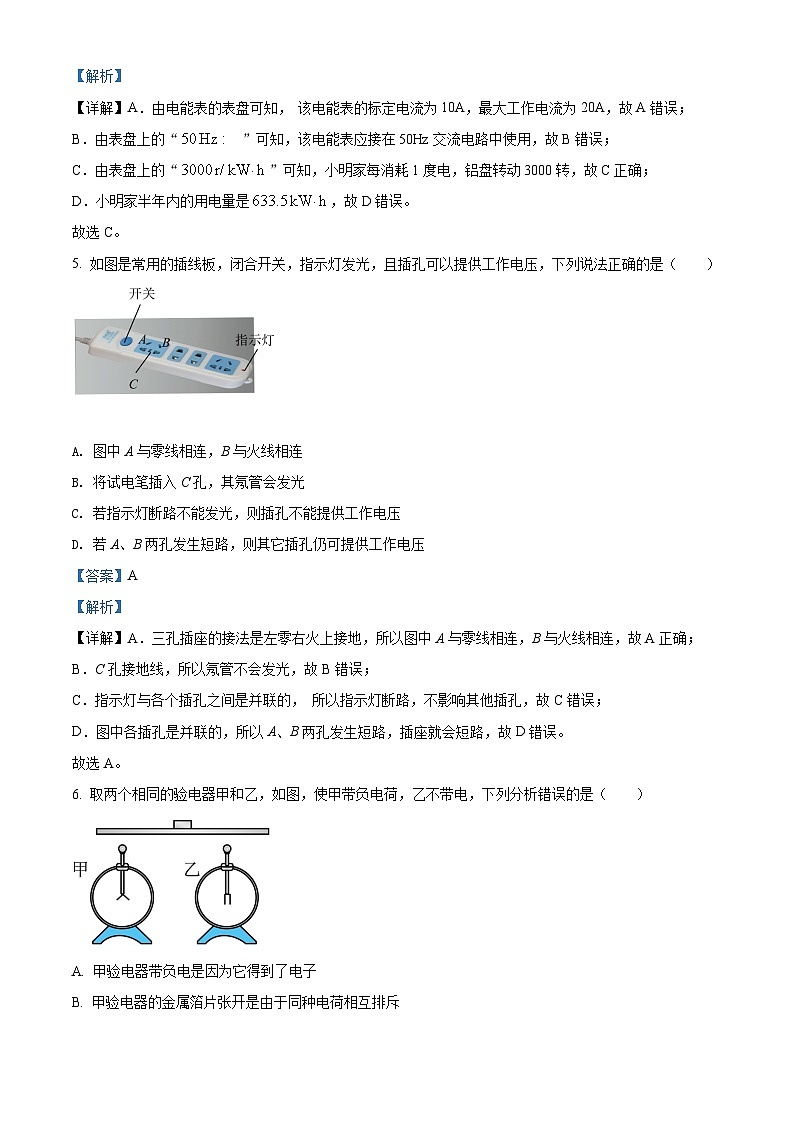

5. 如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A. 图中A与零线相连，B与火线相连
B. 将试电笔插入C孔，其氖管会发光
C. 若指示灯断路不能发光，则插孔不能提供工作电压
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
【答案】A
【解析】
【详解】A．三孔插座的接法是左零右火上接地，所以图中A与零线相连，B与火线相连，故A正确；
B．C孔接地线，所以氖管不会发光，故B错误；
C．指示灯与各个插孔之间是并联的， 所以指示灯断路，不影响其他插孔，故C错误；
D．图中各插孔是并联的，所以A、B两孔发生短路，插座就会短路，故D错误。
故选A。
6. 取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）
A. 甲验电器带负电是因为它得到了电子
B. 甲验电器的金属箔片张开是由于同种电荷相互排斥
C. 用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D. 用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
【答案】C
【解析】
【详解】A．摩擦起电是电荷发生了转移，而不是创造了电荷，甲验电器带负电是因为它得到了电子，故A正确，不符合题意；
B．验电器的制作原理是同种电荷相互排斥，所以验电器可以检验物体是否带电，故 B正确；不符合题意；
C．用橡胶棒连接两金属球，由于橡胶棒是绝缘体， 甲验电器的负电荷不能转移到乙验电器，因此两个验电器金属箔片的张角都不会发生改变，故C错误，符合题意；
D．用金属棒连接两金属球的瞬间，由于A带负电，B不带电，则A验电器的电子通过金属棒转移到B验电器，由于自由电子的定向移动方向与电流方向相反，所以金属棒中所形成的电流方向由乙到甲，故D正确，不符合题意。
故选C。
7. 苏翊鸣在2022年北京冬奥会单板滑雪男子大跳台比赛中夺得金牌，如图所示为运动员在空中运动的轨迹，图中a、c两处等高，若不计空气阻力，下列说法正确的是（ ）
A. 运动员从a处到b处重力势能转化为动能
B. 运动员在a处和c处的重力势能相等
C. 运动员在b处时机械能最大
D. 运动员从b处到d处速度逐渐减小
【答案】B
【解析】
【详解】A．若不计空气阻力，运动员从a处到b处的过程中，机械能守恒，运动员位置升高，重力势能增加，动能减小，减小的动能全部转化为重力势能，故A错误；
B．如图，a处和c处的高度相同，运动员的质量不变，因此运动员在a处和c处的重力势能相等，故B正确；
C．运动员运动过程中不计空气阻力，机械能守恒，因此运动员在b处时的机械能与其他各点的机械能相同，故C错误；
D．运动员从b处到d处的过程中，高度降低，重力势能减小，机械能守恒，因此减小的重力势能全部转化为动能，运动员的速度逐渐增大，故D错误。
故选B。
8. 2020年12月17日，“嫦娥五号”在月球上收集了一满罐的月球土壤（简称“月壤”），科研人员称出其质量为1731g，与计划的2000g存在差距，主要原因是收集罐的容积是按照月壤密度为1.6×103kg/m3而设计的。以下说法正确的是（ ）
A. 月壤从月球带回地球后质量变小了
B. 若将月壤分成等质量的两份，则每份的密度都变小
C. 收集罐的容积为1.25×10-3m3
D. 月壤的实际密度大于1.6×103kg/m3
【答案】C
【解析】
【详解】A．质量是物体的一种性质，不会随位置、状态、形状的变化而变化。月壤从月球带回地球后位置变化了，但质量不变，故A错误；
B．密度是物质的一种特性，不会随质量、体积的变化而变化，所以将月壤分成等质量的两份密度都不变，故B错误；
C．计划收集的质量为2000g，收集罐的容积是按照月壤密度为1.6×103kg/m3而设计的，所以收集罐的容积为
C
故C正确；
D．由可知，在收集罐容积相同时，密度越小，质量越小。由于收集的月壤的质量为1731g，小于2000g，所以月壤的实际密度小于1.6×103kg/m3。故D错误。
故选C。
9. 某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（ ）
A. 取暖器的电热丝是由电阻率小、熔点高的材料制成
B. “高温”档一定比“低温”档产生的热量多
C. “高温”档一定比“低温”档的工作电阻大
D. 连接电热丝的导线比电热丝的电阻小
【答案】D
【解析】
【详解】A．取暖器中的电热丝的作用是发热，材料应电阻率大、熔点高，熔点高的目的是防止电热丝发热后熔化，故A错误；
B．高温挡的功率大，相同时间，高温挡产生的热量一定比低温挡产生的热量多，故B错误；
C．高温挡的功率大，家庭电路的电压为220V，电压一定，根据可知，高温挡的电阻小，故C错误；
D．接通电路后，连接电热丝的导线与电热丝是串联的，所以通过的电流相等，导线上产生的热量小，根据Q=I2Rt可知，导线的电阻小，故D正确。
故选D。
10. 小红参加了学校组织的远足活动，全程6km。 她行走前一半路程的平均速度是6km/h，行走后一半路程的平均速度4km/h，则她通过全程的平均速度是（ ）
A. 4km/h B. 4.8km/h C. 5km/h D. 6km/h
【答案】B
【解析】
【详解】她行走前一半路程的时间
行走后一半路程的时间
她通过全程的平均速度是
故B符合题意，ACD不符合题意。
故选B。
11. 如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（ ）
A. 两电阻的阻值之比为R1：R2=2： 1
B. 两图中电源的电压之比为U1： U2=3：2
C. 两图中流过R2的电流之比为I2甲：I2乙 =3：2
D. 两图电路消耗的总功率之比为P甲：P乙=2： 1
【答案】D
【解析】
【详解】A．由图乙可知，R1和R2并联，根据并联电路的分流性
故A错误；
B．由图甲可知，R1与R2串联，则电路总电阻为
根据串联电路的分压性可得
两图中R1两端的电压相等，又由图乙知， R1和R2并联，则
所以
故B错误；
C．由图甲可知，R1与R2串联，串联电路中各处的电流相等，通过R2的电流为
由图乙可知，R1和R2并联，关联电路中各支路两端的电压相等且与电源电压相等，则通过R2的电流为
所以
故C错误；
D．由图乙可知，R1和R2并联，电路的总电阻为
由及欧姆定律可得
则图甲电路消耗的总功率为
图乙电路消耗的总功率为
所以
故D正确。
故选D。
12. 如图所示，水平桌面上的小车上放一木块，木块随小车在重物的牵引下向右做匀速直线运动，下列说法正确的是（ ）
A. 木块受到小车对它的摩擦力方向水平向左
B. 小车受到桌面对它的摩擦力方向水平向左
C. 木块对小车的压力和小车对木块的支持力是一对相互作用力
D. 小车受到的重力和桌面对小车的支持力是一对平衡力
【答案】BC
【解析】
【详解】A．木块随小车做匀速直线运动，处于平衡状态，竖直方向上受重力和支持力，是一对平衡力，水平方向上不受力，小车对它没有摩擦力，故A错误；
B．小车在重物的牵引下向右做匀速直线运动，竖直方向上小车受重力、支持力、压力，三力平衡，水平方向上小车受到拉力、桌面对它的摩擦力，大小相等、方向相反，即小车受到桌面对它的摩擦力方向水平向左，故B正确；
C．木块对小车的压力和小车对木块的支持力大小相等、方向相反、作用在两个相互作用的物体上，是一对相互作用力，故C正确；
D．小车受到的重力、木块对小车的压力和桌面对小车的支持力三个力是平衡力，故D错误。
故选BC。
13. 某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，如图所示。以下是小组成员的交流内容，其中正确的是（ ）
A. 图甲是定值电阻的图像
B. 对R1、R2的电阻值分别取平均值可以使测量结果更准确
C. 将R1和R2并联时，R1、R2的电功率可能相等
D. 将R1和R2串联接在5V的电源两端，R1、 R2的电阻之比为3 ：2
【答案】ACD
【解析】
【详解】A．由图甲可知，通过电阻的电流与导体两端的电压成正比
图甲是定值电阻R1的图像，故A正确；
B．图甲是定值电阻的图像， 对R1的电阻值取平均值可以使测量结果更准确；由图乙可知，R2两端的电压为1V时，电阻值为
R2两端的电压为2V时，电阻值为
R2两端的电压为4V时，电阻值为
R2的阻值随两端所加电压的变化而变化，不是定值电阻，对R2的电阻值取平均值没有意义，故B错误；
C．通过图像可知，将R1和R2并联接在4V的电源上时，通过R1、R2的电流相等，根据可知，通过两个电阻的电功率相等，故C正确；
D．将R1和R2串联接在5V的电源两端，由图像可知，R1两端的电压为3V，R2两端的电压为2V，此时通过R1、 R2的电流均为0.15A，由计算可知，电阻R1的阻值
电阻R1的阻值
电阻之比为
故D正确。
故选ACD。
二、非选择题（共44分）
14. 下图是指甲剪的示意图。请在图中画出杠杆ABO以O点为支点时动力的力臂和阻力。（忽略摩擦，保留作图痕迹）
【答案】
【解析】
【详解】把F1的作用线向下延长，过O点做F1的延长线的垂线，就是动力的力臂；阻力F2垂直于支持面向上，如图所示：
15. 小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。
（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在___________；
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是___________（选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向___________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大；
（3）根据以上实验，小红进行人胎识别时，为使屏幕上的头像变大，她应该___________（选填“靠近”或“远离”）镜头；
（4） 在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、___________（选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为___________cm。
【答案】 ①. 同一高度 ②. 漫反射 ③. 右 ④. 靠近 ⑤. 等大 ⑥. 10.0
【解析】
【详解】（1）[1]将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏的中心与中心大致在同一高度，其目的是使像成在光屏中央。
（2）[2]如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是从各个方向都能观察得到，所以是漫反射形成的。
[3]根据“凸透镜成实像时物近像远像变大”的规律可知，若将蜡烛向右移动少许，物距变小，像距会变大，则应将光屏向右移动才能再次在光屏上成清晰的像。
（3）[4]根据“凸透镜成实像时物近像远像变大”的规律可知，小红进行人胎识别时，为使屏幕上的头像变大，她应该靠近镜头。
（4）[5][6]当u=v=2f，成倒立、等大的实像，所以烛焰在光屏上成倒立、等大的实像；此时物距为20.0cm，由此可知凸透镜的焦距为10.0cm。
16. 如图，小丽利用弹簧测力计、实心圆柱体物块等器材探究浮力的大小跟哪些因素有关，提出了以下猜想：
猜想a：浮力大小与物体浸没在液体中的深度有关；
猜想b：浮力大小与物体排开液体的体积有关；
猜想c：浮力大小与液体的密度有关。
（1）如图A所示，可知圆柱体重___________N；B步骤中圆柱体受到水的浮力为___________N；
（2）分析C步骤与___________步骤（填字母）的数据，可以验证猜想a是错误的；
（3）比较B步骤与E步骤的数据，不能得出浮力的大小与液体密度的关系，其原因是___________；
（4）写出能够支持猜想b的一个生活现象：___________；
（5）该圆柱体的密度为___________kg/m3。
【答案】 ①. 2.4 ②. 0.4 ③. D ④. 没有控制排开液体的体积相同 ⑤. 船载货越多，吃水越深，受到浮力越大 ⑥.
【解析】
【详解】（1）[1]当测力计静止时，测力计的示数等于圆柱体的重力，由A步骤可知，测力计的分度值为0.2N，所以圆柱体的重力G =2.4N。
[2] 由B步骤中可知，测力计示数F=2N，根据称重法可知，圆柱体受到水的浮力为
F浮=G-F=2.4N-2N=0.4N
（2）[3]为了验证猜想a是否正确，需将圆柱体浸没在液体中的深度不同，比较测力计示数即可。所以分析C步骤与D步骤，都浸没在同种液体中，浸入的深度不同，但测力计示数相等，根据称重法可知，圆柱体受到水的浮力相等，说明猜想a是错误的。
（3）[4]要探究浮力的大小与液体密度的关系，需控制圆柱体排开液体的体积相同，而改变液体的密度。B步骤与E步骤中，虽然浸入的液体密度不同，但圆柱体排开液体的体积不同，所以不能得出浮力的大小与液体密度的关系。
（4）[5]浮力大小与物体排开液体的体积有关的例子很多，如：船载货越多，吃水越深，受到浮力越大；人从浅水区走向深水区，人感觉越来越轻等。
（5）[6]由步骤A、D可知，圆柱体受到水的浮力为
F浮′=ρ水gV排=G-F1′=2.4N-1.4N=1N
所以圆柱体的体积为
圆柱体的质量为
所以圆柱体的密度为
17. 小明和小华通过实验复习“探究电流与电压、电阻的关系”。
（1）小明采用了如下电路进行实验，其中电源电压4.5V、定值电阻阻值5Ω、最大阻值为10Ω和30Ω的滑动变阻器各一只；
①当他准备闭合开关时，小华拦住了他，说接线有一处错误。请在图中将连接错误的导线打“×”，并用笔画一根正确连接的导线；（ ）
②正确连接电路后进行“探究电流与电压的关系”的实验，实验中滑动变阻器的主要作用：一是保护电路；二是___________；
③实验数据记录如表一：
表—
U/V
3.0
2.0
l0
I/A
0.60
0.40
实验时发现无论如何调节滑动变阻器，电压表都不能达到1.0V，说明他选用的滑动变阻器的最大阻值是___________（选填“10Ω”或“30Ω”）。换用另一只滑动变阻器后完成了实验，表一中没有记录的数据是___________；
（2）小华利用小明的实验电路继续实验，在“探究电流与电阻的关系”时，分别将5Ω、10Ω、20Ω的定值电阻接入电路，记录数据如表二:
表二
R/Ω
5
10
20
I/A
0.40
0.20
0.10
①当他用5Ω的电阻进行实验后，再换10Ω的电阻接入电路，应向___________方向移动滑片（选填“A”或“B”），直到电压表示数达到___________V；
②分析表二中数据，得出该实验的结论是：___________。
【答案】 ①. ②. 改变电路中的电流和定值电阻两端的电压 ③. 10Ω ④. 0.20 ⑤. A ⑥. 2 ⑦. 电压一定时，导体中电流与电阻成反比
【解析】
【详解】（1）①[1]由图可知，此时电路中电流表并联在定值电阻两端，电压表串联在电路中，电流表和电压表接错，应该将电压表并联在电路中，电流表串联在电路中，如图所示：
②[2]探究电流与电压的关系时，需要控制定值电阻的阻值不变，多次实验，得出普遍规律，所以滑动变阻器在电路中的作用是保护电路，改变电路中的电流和定值电阻两端的电压，得到多组数据。
③[3]由表中数据可知，定值电阻的阻值为
电源电压为4.5V，当定值电阻两端的电压为1.0V时，电路中的电流为
此时滑动变阻器两端的电压为
U滑=U总-U'=4.5V-1.0V=3.5V
则此时滑动变阻器接入电路的阻值
所以滑动变阻器的最大阻值为10Ω。
[4]当定值电阻两端的电压为1.0V时，电路中的电流为0.20A。
（2）①[5]用10Ω的电阻更换5Ω的电阻后，定值电阻两端的电压增大，探究电流与电阻的关系，需要控制定值电阻两端的电压不变，所以此时应减小定值电阻两端的电压，根据串联电路分压原理和欧姆定律可知，需要增大滑动变阻器的阻值，即将滑动变阻器的滑片向A端移动。
[6]由表中数据可知，当电阻为5Ω时，电路中的电流为0.40A，此时定值电阻两端的电压为
U=IR=0.40A×5Ω=2V
所以更换电阻后，要控制定值电阻两端的电压为2V。
②[7]由表中数据可知，电阻和电流的乘积
IR=0.40A×5Ω=0.20A×10Ω=0.10A×20Ω=2
所以可以得到的结论是电压一定时，导体中电流与电阻成反比。
18. 同学们到研学基地开展实践活动。小明垒好柴火灶为大家煮饭，为了测试柴火灶的效率，他用1kg的干木柴给5kg的水加热，烧完木柴时，水温从20°C升高到60°C。（干木柴的热值
（1）1kg 的干木柴完全燃烧放出的热量是___________J：干木柴是___________能源（选填“一次”或“二次”）。
（2）水吸收的热量为多少J？（ ）
（3） 该柴火灶的效率为多少？（ ）
【答案】 ①. J ②. 一次 ③. ④.
【解析】
【详解】（1）[1]1kg的干木柴完全燃烧放出的热量
1kg的干木柴完全燃烧放出的热量为。
[2]木柴从自然界取得后可以直接利用，是一次能源。
（2）由可知，水吸收的热量
（3）该柴火灶的效率
答：（2）水吸收的热量为。
（3）该柴火灶的效率为7%。
19. 底面积300cm2、深度20cm的薄壁圆柱形容器重6N，放置在水平桌面上，其中盛有6cm深的水如图甲；然后将一质量为2.7kg的实心正方体铝块放入水中，如图乙。（ρ铝=2.7×103kg/m3）求：
（1）铝块的体积是多少m3？
（2）图甲中容器对水平桌面的压强为多少Pa？
（3）放入铝块后，水对容器底部的压强增加了多少Pa？
【答案】（1）1×10-3m3；（2）800Pa；（3）300Pa
【解析】
【详解】解：（1）由得，铝块的体积
（2）甲容器的底面积
甲容器的高度
甲容器中水的高度
放入铝块前，容器对桌面的压力大小等于容器和水的总重力，即
由得容器对桌面的压强
（3）根据铝块的体积，可计算出铝块的棱长
铝块的底面积
而且ρ铝>ρ水，可知铝质铝块沉底，比较甲、乙两图可知，放入铝块后，水的深度
可知，铝块没有浸没水中，则水深增加量
所以，放入铝块后，水对容器底部的压强增加量
答：（1）铝块的体积是1×10-3m3；
（2）图甲中容器对水平桌面的压强为800Pa；
（3）放入铝块后，水对容器底部的甲、乙压强增加了300Pa。
20. 图甲是某小区电梯的结构示意图，它是由轿厢（500kg）、配重（400kg）、滑轮、缆绳、钢丝绳和电动机组成，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关，电梯没有超载时，触点与B接触，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为12V，电磁铁线圈电阻不计，轿厢内底而压力传感器的阻值与它所受压力F的关系如图丙所示，当受到2000N压力时，与定值电阻的功率之比为。
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为___________N。
（2）用笔画线代替导线，将图乙中的电动机和电铃连入电路。（导线不能交叉）（ ）
（3）该电梯的最大载重量（轿厢内人和货物的总重）为多少N？（ ）
（4）若每层楼高度3m，平均每人重600N，该电梯将8人从一楼运送到六楼，求电机牵引轿厢的钢丝绳做的功（此过程作匀速直线运动处理）。（ ）
【答案】 ①. ②. ③. ④.
【解析】
【详解】解：（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力等于配重的重力
（2）根据电路要求，电铃和电动机应并联，闭合控制开关，电梯没有超载时，压力传感器的电阻较大，控制电路的电阻较大，电磁铁的磁性弱，触点与B接触，再闭合运行开关S2，电动机正常工作；超载时，控制电路的电阻较小，即控制电路中的电流，电磁铁的磁性强，触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作；电路图如图
（3）已知，控制电路中R1、R2串联，两电阻的功率
解得
由图丙可知，时，，由此可得：。
载重越大，对轿厢地板压力越大，由图丙可知，阻值越小，控制电路中的总电阻就越小，控制电路的电流时即为不超载时的最大电流，也就是载重量最大；由得；电路中的最小电阻为
压敏电阻的最小阻值
查看图丙可知，，即电梯的最大载重量
（4）8个人的总重力
上升的高度
轿厢重
配重的缆绳对轿厢的拉力
匀速直线运动状态即平衡状态，所以有
所以钢丝绳做的功为
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为；
（2）用笔画线代替导线，将图乙中电动机和电铃连入电路的电路图，如图
（3）该电梯的最大载重量为；
（4）电机牵引轿厢的钢丝绳做的功为。
江汉油田潜江 天门 仙桃2022年初中学业水平考试（中考）物理试卷
（本卷共6页，满分70分，与化学同场考试，时间共120分钟）
注意事项：
1. 答题前，考生务必将自己的姓名、准考证号填写在试卷第1页装订线内和答题卡指定位置上：核准条形码上姓名和准考证号码后，将其贴在答题卡指定位置上，
2. 选择题的答案选出后，必须使用2B铅笔把答题卡上物理部分对应题号的答案标号涂黑，如需改动，先用橡皮擦干净后，再选涂其他答案标号。非选择题答案务必用0.5毫米黑色签字笔填写在答题卡物理部分对应题号的区域内，写在本试卷上无效。
3. 考试结束后，请将本试卷和答题卡一并交回。
本卷可能用到的物理量：（kg·°C）
一，选择题（本大题共13小题，每小题2分，共26分。在每小题给出的四个选项中，第1—11小题每题只有一项符合题目要求；第12、13小题每题有多项符合题目要求，全部选对得2分，选对但不全得1分，有选错的得0分）
1. 如图，盲人用手杖敲击不同的盲道导航地砖辨别不同的信息，下列说法正确的是（ ）
A. 地砖发声是由地砖振动产生的
B. 声音在空气中传播的速度是3×108m/s
C. 用大小不同的力敲击同一块地砖产生声音的音调不同
D. 导航地砖主要是利用声音传递能量
【答案】A
【解析】
【详解】A．声音是由物体振动产生的，地砖发声是由地砖振动产生的，故A正确；
B．15℃时，声音在空气中传播的速度约为340m/s，故B错误；
C．响度是由振动幅度决定的，用大小不同的力敲击同一块地砖，地砖的振动幅度不同，产生声音的响度不同，故C错误；
D．导航地砖主要是利用声音传递信息，而不是能量，故D错误。
故选A。
2. 天宫课堂上，王亚平老师将一个液体球“变”成了固体球。这一过程中发生的物态变化和吸放热情况是（ ）
A. 熔化 吸热 B. 凝固 放热
C. 液化 吸热 D. 凝华 放热
【答案】B
【解析】
【详解】由题意可知，王亚平老师将一个液体球“变”成了固体球，物质由液态变为固态，所以发生的物态变化为凝固，凝固过程放热，故B符合题意，ACD不符合题意。
故选B。
3. 我国的“翼龙”—2H应急救灾型无人机系统可在一些极端条件下，定向恢复50平里的移动公网通信，建立覆盖15000平方公里的音视频通信网络。该系统在传递信息主要依靠（ ）
A. 电磁波 B. 红外线 C. 超声波 D. 次声波
【答案】A
【解析】
【详解】移动公网通信依靠电磁波，发射端将图片和声音等信号调制到电磁波上，把电磁波当成载体发射出去，接收端将电磁波还原成图像和信息；电磁波比超声波、次声波具有更强的穿透力，电磁波的传播不需要介质，可以在真空中传播；所以传递信息利用的是电磁波，故A符合题意，BCD不符合题意。
故选A。
4. 小明家半年前新装了一只电能表，现在表盘示数如图，下列说法正确的是（ ）
A. 该电能表的标定电流为20A
B. 该电能表应接在50Hz的直流电路中使用
C. 小明家每消耗1度电，铝盘转动3000转
D. 小明家半年内的用电量是6335kW·h
【答案】C
【解析】
【详解】A．由电能表的表盘可知， 该电能表的标定电流为10A，最大工作电流为20A，故A错误；
B．由表盘上的“ ”可知，该电能表应接在50Hz交流电路中使用，故B错误；
C．由表盘上的“”可知，小明家每消耗1度电，铝盘转动3000转，故C正确；
D．小明家半年内的用电量是，故D错误。
故选C。
5. 如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A. 图中A与零线相连，B与火线相连
B. 将试电笔插入C孔，其氖管会发光
C. 若指示灯断路不能发光，则插孔不能提供工作电压
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
【答案】A
【解析】
【详解】A．三孔插座的接法是左零右火上接地，所以图中A与零线相连，B与火线相连，故A正确；
B．C孔接地线，所以氖管不会发光，故B错误；
C．指示灯与各个插孔之间是并联的， 所以指示灯断路，不影响其他插孔，故C错误；
D．图中各插孔是并联的，所以A、B两孔发生短路，插座就会短路，故D错误。
故选A。
6. 取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）
A. 甲验电器带负电是因为它得到了电子
B. 甲验电器的金属箔片张开是由于同种电荷相互排斥
C. 用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D. 用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲
【答案】C
【解析】
【详解】A．摩擦起电是电荷发生了转移，而不是创造了电荷，甲验电器带负电是因为它得到了电子，故A正确，不符合题意；
B．验电器的制作原理是同种电荷相互排斥，所以验电器可以检验物体是否带电，故 B正确；不符合题意；
C．用橡胶棒连接两金属球，由于橡胶棒是绝缘体， 甲验电器的负电荷不能转移到乙验电器，因此两个验电器金属箔片的张角都不会发生改变，故C错误，符合题意；
D．用金属棒连接两金属球的瞬间，由于A带负电，B不带电，则A验电器的电子通过金属棒转移到B验电器，由于自由电子的定向移动方向与电流方向相反，所以金属棒中所形成的电流方向由乙到甲，故D正确，不符合题意。
故选C。
7. 苏翊鸣在2022年北京冬奥会单板滑雪男子大跳台比赛中夺得金牌，如图所示为运动员在空中运动的轨迹，图中a、c两处等高，若不计空气阻力，下列说法正确的是（ ）
A. 运动员从a处到b处重力势能转化为动能
B. 运动员在a处和c处的重力势能相等
C. 运动员在b处时机械能最大
D. 运动员从b处到d处速度逐渐减小
【答案】B
【解析】
【详解】A．若不计空气阻力，运动员从a处到b处的过程中，机械能守恒，运动员位置升高，重力势能增加，动能减小，减小的动能全部转化为重力势能，故A错误；
B．如图，a处和c处的高度相同，运动员的质量不变，因此运动员在a处和c处的重力势能相等，故B正确；
C．运动员运动过程中不计空气阻力，机械能守恒，因此运动员在b处时的机械能与其他各点的机械能相同，故C错误；
D．运动员从b处到d处的过程中，高度降低，重力势能减小，机械能守恒，因此减小的重力势能全部转化为动能，运动员的速度逐渐增大，故D错误。
故选B。
8. 2020年12月17日，“嫦娥五号”在月球上收集了一满罐的月球土壤（简称“月壤”），科研人员称出其质量为1731g，与计划的2000g存在差距，主要原因是收集罐的容积是按照月壤密度为1.6×103kg/m3而设计的。以下说法正确的是（ ）
A. 月壤从月球带回地球后质量变小了
B. 若将月壤分成等质量的两份，则每份的密度都变小
C. 收集罐的容积为1.25×10-3m3
D. 月壤的实际密度大于1.6×103kg/m3
【答案】C
【解析】
【详解】A．质量是物体的一种性质，不会随位置、状态、形状的变化而变化。月壤从月球带回地球后位置变化了，但质量不变，故A错误；
B．密度是物质的一种特性，不会随质量、体积的变化而变化，所以将月壤分成等质量的两份密度都不变，故B错误；
C．计划收集的质量为2000g，收集罐的容积是按照月壤密度为1.6×103kg/m3而设计的，所以收集罐的容积为
C
故C正确；
D．由可知，在收集罐容积相同时，密度越小，质量越小。由于收集的月壤的质量为1731g，小于2000g，所以月壤的实际密度小于1.6×103kg/m3。故D错误。
故选C。
9. 某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（ ）
A. 取暖器的电热丝是由电阻率小、熔点高的材料制成
B. “高温”档一定比“低温”档产生的热量多
C. “高温”档一定比“低温”档的工作电阻大
D. 连接电热丝的导线比电热丝的电阻小
【答案】D
【解析】
【详解】A．取暖器中的电热丝的作用是发热，材料应电阻率大、熔点高，熔点高的目的是防止电热丝发热后熔化，故A错误；
B．高温挡的功率大，相同时间，高温挡产生的热量一定比低温挡产生的热量多，故B错误；
C．高温挡的功率大，家庭电路的电压为220V，电压一定，根据可知，高温挡的电阻小，故C错误；
D．接通电路后，连接电热丝的导线与电热丝是串联的，所以通过的电流相等，导线上产生的热量小，根据Q=I2Rt可知，导线的电阻小，故D正确。
故选D。
10. 小红参加了学校组织的远足活动，全程6km。 她行走前一半路程的平均速度是6km/h，行走后一半路程的平均速度4km/h，则她通过全程的平均速度是（ ）
A. 4km/h B. 4.8km/h C. 5km/h D. 6km/h
【答案】B
【解析】
【详解】她行走前一半路程的时间
行走后一半路程的时间
她通过全程的平均速度是
故B符合题意，ACD不符合题意。
故选B。
11. 如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（ ）
A. 两电阻的阻值之比为R1：R2=2： 1
B. 两图中电源的电压之比为U1： U2=3：2
C. 两图中流过R2的电流之比为I2甲：I2乙 =3：2
D. 两图电路消耗的总功率之比为P甲：P乙=2： 1
【答案】D
【解析】
【详解】A．由图乙可知，R1和R2并联，根据并联电路的分流性
故A错误；
B．由图甲可知，R1与R2串联，则电路总电阻为
根据串联电路的分压性可得
两图中R1两端的电压相等，又由图乙知， R1和R2并联，则
所以
故B错误；
C．由图甲可知，R1与R2串联，串联电路中各处的电流相等，通过R2的电流为
由图乙可知，R1和R2并联，关联电路中各支路两端的电压相等且与电源电压相等，则通过R2的电流为
所以
故C错误；
D．由图乙可知，R1和R2并联，电路的总电阻为
由及欧姆定律可得
则图甲电路消耗的总功率为
图乙电路消耗的总功率为
所以
故D正确。
故选D。
12. 如图所示，水平桌面上的小车上放一木块，木块随小车在重物的牵引下向右做匀速直线运动，下列说法正确的是（ ）
A. 木块受到小车对它的摩擦力方向水平向左
B. 小车受到桌面对它的摩擦力方向水平向左
C. 木块对小车的压力和小车对木块的支持力是一对相互作用力
D. 小车受到的重力和桌面对小车的支持力是一对平衡力
【答案】BC
【解析】
【详解】A．木块随小车做匀速直线运动，处于平衡状态，竖直方向上受重力和支持力，是一对平衡力，水平方向上不受力，小车对它没有摩擦力，故A错误；
B．小车在重物的牵引下向右做匀速直线运动，竖直方向上小车受重力、支持力、压力，三力平衡，水平方向上小车受到拉力、桌面对它的摩擦力，大小相等、方向相反，即小车受到桌面对它的摩擦力方向水平向左，故B正确；
C．木块对小车的压力和小车对木块的支持力大小相等、方向相反、作用在两个相互作用的物体上，是一对相互作用力，故C正确；
D．小车受到的重力、木块对小车的压力和桌面对小车的支持力三个力是平衡力，故D错误。
故选BC。
13. 某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，如图所示。以下是小组成员的交流内容，其中正确的是（ ）
A. 图甲是定值电阻的图像
B. 对R1、R2的电阻值分别取平均值可以使测量结果更准确
C. 将R1和R2并联时，R1、R2的电功率可能相等
D. 将R1和R2串联接在5V的电源两端，R1、 R2的电阻之比为3 ：2
【答案】ACD
【解析】
【详解】A．由图甲可知，通过电阻的电流与导体两端的电压成正比
图甲是定值电阻R1的图像，故A正确；
B．图甲是定值电阻的图像， 对R1的电阻值取平均值可以使测量结果更准确；由图乙可知，R2两端的电压为1V时，电阻值为
R2两端的电压为2V时，电阻值为
R2两端的电压为4V时，电阻值为
R2的阻值随两端所加电压的变化而变化，不是定值电阻，对R2的电阻值取平均值没有意义，故B错误；
C．通过图像可知，将R1和R2并联接在4V的电源上时，通过R1、R2的电流相等，根据可知，通过两个电阻的电功率相等，故C正确；
D．将R1和R2串联接在5V的电源两端，由图像可知，R1两端的电压为3V，R2两端的电压为2V，此时通过R1、 R2的电流均为0.15A，由计算可知，电阻R1的阻值
电阻R1的阻值
电阻之比为
故D正确。
故选ACD。
二、非选择题（共44分）
14. 下图是指甲剪的示意图。请在图中画出杠杆ABO以O点为支点时动力的力臂和阻力。（忽略摩擦，保留作图痕迹）
【答案】
【解析】
【详解】把F1的作用线向下延长，过O点做F1的延长线的垂线，就是动力的力臂；阻力F2垂直于支持面向上，如图所示：
15. 小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。
（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在___________；
（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是___________（选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向___________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大；
（3）根据以上实验，小红进行人胎识别时，为使屏幕上的头像变大，她应该___________（选填“靠近”或“远离”）镜头；
（4） 在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、___________（选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为___________cm。
【答案】 ①. 同一高度 ②. 漫反射 ③. 右 ④. 靠近 ⑤. 等大 ⑥. 10.0
【解析】
【详解】（1）[1]将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏的中心与中心大致在同一高度，其目的是使像成在光屏中央。
（2）[2]如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是从各个方向都能观察得到，所以是漫反射形成的。
[3]根据“凸透镜成实像时物近像远像变大”的规律可知，若将蜡烛向右移动少许，物距变小，像距会变大，则应将光屏向右移动才能再次在光屏上成清晰的像。
（3）[4]根据“凸透镜成实像时物近像远像变大”的规律可知，小红进行人胎识别时，为使屏幕上的头像变大，她应该靠近镜头。
（4）[5][6]当u=v=2f，成倒立、等大的实像，所以烛焰在光屏上成倒立、等大的实像；此时物距为20.0cm，由此可知凸透镜的焦距为10.0cm。
16. 如图，小丽利用弹簧测力计、实心圆柱体物块等器材探究浮力的大小跟哪些因素有关，提出了以下猜想：
猜想a：浮力大小与物体浸没在液体中的深度有关；
猜想b：浮力大小与物体排开液体的体积有关；
猜想c：浮力大小与液体的密度有关。
（1）如图A所示，可知圆柱体重___________N；B步骤中圆柱体受到水的浮力为___________N；
（2）分析C步骤与___________步骤（填字母）的数据，可以验证猜想a是错误的；
（3）比较B步骤与E步骤的数据，不能得出浮力的大小与液体密度的关系，其原因是___________；
（4）写出能够支持猜想b的一个生活现象：___________；
（5）该圆柱体的密度为___________kg/m3。
【答案】 ①. 2.4 ②. 0.4 ③. D ④. 没有控制排开液体的体积相同 ⑤. 船载货越多，吃水越深，受到浮力越大 ⑥.
【解析】
【详解】（1）[1]当测力计静止时，测力计的示数等于圆柱体的重力，由A步骤可知，测力计的分度值为0.2N，所以圆柱体的重力G =2.4N。
[2] 由B步骤中可知，测力计示数F=2N，根据称重法可知，圆柱体受到水的浮力为
F浮=G-F=2.4N-2N=0.4N
（2）[3]为了验证猜想a是否正确，需将圆柱体浸没在液体中的深度不同，比较测力计示数即可。所以分析C步骤与D步骤，都浸没在同种液体中，浸入的深度不同，但测力计示数相等，根据称重法可知，圆柱体受到水的浮力相等，说明猜想a是错误的。
（3）[4]要探究浮力的大小与液体密度的关系，需控制圆柱体排开液体的体积相同，而改变液体的密度。B步骤与E步骤中，虽然浸入的液体密度不同，但圆柱体排开液体的体积不同，所以不能得出浮力的大小与液体密度的关系。
（4）[5]浮力大小与物体排开液体的体积有关的例子很多，如：船载货越多，吃水越深，受到浮力越大；人从浅水区走向深水区，人感觉越来越轻等。
（5）[6]由步骤A、D可知，圆柱体受到水的浮力为
F浮′=ρ水gV排=G-F1′=2.4N-1.4N=1N
所以圆柱体的体积为
圆柱体的质量为
所以圆柱体的密度为
17. 小明和小华通过实验复习“探究电流与电压、电阻的关系”。
（1）小明采用了如下电路进行实验，其中电源电压4.5V、定值电阻阻值5Ω、最大阻值为10Ω和30Ω的滑动变阻器各一只；
①当他准备闭合开关时，小华拦住了他，说接线有一处错误。请在图中将连接错误的导线打“×”，并用笔画一根正确连接的导线；（ ）
②正确连接电路后进行“探究电流与电压的关系”的实验，实验中滑动变阻器的主要作用：一是保护电路；二是___________；
③实验数据记录如表一：
表—
U/V
3.0
2.0
l0
I/A
0.60
0.40
实验时发现无论如何调节滑动变阻器，电压表都不能达到1.0V，说明他选用的滑动变阻器的最大阻值是___________（选填“10Ω”或“30Ω”）。换用另一只滑动变阻器后完成了实验，表一中没有记录的数据是___________；
（2）小华利用小明的实验电路继续实验，在“探究电流与电阻的关系”时，分别将5Ω、10Ω、20Ω的定值电阻接入电路，记录数据如表二:
表二
R/Ω
5
10
20
I/A
0.40
0.20
0.10
①当他用5Ω的电阻进行实验后，再换10Ω的电阻接入电路，应向___________方向移动滑片（选填“A”或“B”），直到电压表示数达到___________V；
②分析表二中数据，得出该实验的结论是：___________。
【答案】 ①. ②. 改变电路中的电流和定值电阻两端的电压 ③. 10Ω ④. 0.20 ⑤. A ⑥. 2 ⑦. 电压一定时，导体中电流与电阻成反比
【解析】
【详解】（1）①[1]由图可知，此时电路中电流表并联在定值电阻两端，电压表串联在电路中，电流表和电压表接错，应该将电压表并联在电路中，电流表串联在电路中，如图所示：
②[2]探究电流与电压的关系时，需要控制定值电阻的阻值不变，多次实验，得出普遍规律，所以滑动变阻器在电路中的作用是保护电路，改变电路中的电流和定值电阻两端的电压，得到多组数据。
③[3]由表中数据可知，定值电阻的阻值为
电源电压为4.5V，当定值电阻两端的电压为1.0V时，电路中的电流为
此时滑动变阻器两端的电压为
U滑=U总-U'=4.5V-1.0V=3.5V
则此时滑动变阻器接入电路的阻值
所以滑动变阻器的最大阻值为10Ω。
[4]当定值电阻两端的电压为1.0V时，电路中的电流为0.20A。
（2）①[5]用10Ω的电阻更换5Ω的电阻后，定值电阻两端的电压增大，探究电流与电阻的关系，需要控制定值电阻两端的电压不变，所以此时应减小定值电阻两端的电压，根据串联电路分压原理和欧姆定律可知，需要增大滑动变阻器的阻值，即将滑动变阻器的滑片向A端移动。
[6]由表中数据可知，当电阻为5Ω时，电路中的电流为0.40A，此时定值电阻两端的电压为
U=IR=0.40A×5Ω=2V
所以更换电阻后，要控制定值电阻两端的电压为2V。
②[7]由表中数据可知，电阻和电流的乘积
IR=0.40A×5Ω=0.20A×10Ω=0.10A×20Ω=2
所以可以得到的结论是电压一定时，导体中电流与电阻成反比。
18. 同学们到研学基地开展实践活动。小明垒好柴火灶为大家煮饭，为了测试柴火灶的效率，他用1kg的干木柴给5kg的水加热，烧完木柴时，水温从20°C升高到60°C。（干木柴的热值
（1）1kg 的干木柴完全燃烧放出的热量是___________J：干木柴是___________能源（选填“一次”或“二次”）。
（2）水吸收的热量为多少J？（ ）
（3） 该柴火灶的效率为多少？（ ）
【答案】 ①. J ②. 一次 ③. ④.
【解析】
【详解】（1）[1]1kg的干木柴完全燃烧放出的热量
1kg的干木柴完全燃烧放出的热量为。
[2]木柴从自然界取得后可以直接利用，是一次能源。
（2）由可知，水吸收的热量
（3）该柴火灶的效率
答：（2）水吸收的热量为。
（3）该柴火灶的效率为7%。
19. 底面积300cm2、深度20cm的薄壁圆柱形容器重6N，放置在水平桌面上，其中盛有6cm深的水如图甲；然后将一质量为2.7kg的实心正方体铝块放入水中，如图乙。（ρ铝=2.7×103kg/m3）求：
（1）铝块的体积是多少m3？
（2）图甲中容器对水平桌面的压强为多少Pa？
（3）放入铝块后，水对容器底部的压强增加了多少Pa？
【答案】（1）1×10-3m3；（2）800Pa；（3）300Pa
【解析】
【详解】解：（1）由得，铝块的体积
（2）甲容器的底面积
甲容器的高度
甲容器中水的高度
放入铝块前，容器对桌面的压力大小等于容器和水的总重力，即
由得容器对桌面的压强
（3）根据铝块的体积，可计算出铝块的棱长
铝块的底面积
而且ρ铝>ρ水，可知铝质铝块沉底，比较甲、乙两图可知，放入铝块后，水的深度
可知，铝块没有浸没水中，则水深增加量
所以，放入铝块后，水对容器底部的压强增加量
答：（1）铝块的体积是1×10-3m3；
（2）图甲中容器对水平桌面的压强为800Pa；
（3）放入铝块后，水对容器底部的甲、乙压强增加了300Pa。
20. 图甲是某小区电梯的结构示意图，它是由轿厢（500kg）、配重（400kg）、滑轮、缆绳、钢丝绳和电动机组成，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关，电梯没有超载时，触点与B接触，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为12V，电磁铁线圈电阻不计，轿厢内底而压力传感器的阻值与它所受压力F的关系如图丙所示，当受到2000N压力时，与定值电阻的功率之比为。
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为___________N。
（2）用笔画线代替导线，将图乙中的电动机和电铃连入电路。（导线不能交叉）（ ）
（3）该电梯的最大载重量（轿厢内人和货物的总重）为多少N？（ ）
（4）若每层楼高度3m，平均每人重600N，该电梯将8人从一楼运送到六楼，求电机牵引轿厢的钢丝绳做的功（此过程作匀速直线运动处理）。（ ）
【答案】 ①. ②. ③. ④.
【解析】
【详解】解：（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力等于配重的重力
（2）根据电路要求，电铃和电动机应并联，闭合控制开关，电梯没有超载时，压力传感器的电阻较大，控制电路的电阻较大，电磁铁的磁性弱，触点与B接触，再闭合运行开关S2，电动机正常工作；超载时，控制电路的电阻较小，即控制电路中的电流，电磁铁的磁性强，触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作；电路图如图
（3）已知，控制电路中R1、R2串联，两电阻的功率
解得
由图丙可知，时，，由此可得：。
载重越大，对轿厢地板压力越大，由图丙可知，阻值越小，控制电路中的总电阻就越小，控制电路的电流时即为不超载时的最大电流，也就是载重量最大；由得；电路中的最小电阻为
压敏电阻的最小阻值
查看图丙可知，，即电梯的最大载重量
（4）8个人的总重力
上升的高度
轿厢重
配重的缆绳对轿厢的拉力
匀速直线运动状态即平衡状态，所以有
所以钢丝绳做的功为
（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为；
（2）用笔画线代替导线，将图乙中电动机和电铃连入电路的电路图，如图
（3）该电梯的最大载重量为；
（4）电机牵引轿厢的钢丝绳做的功为。
相关试卷
2022年湖北省江汉油田、潜江、天门、仙桃中考物理试题（含解析）： 这是一份2022年湖北省江汉油田、潜江、天门、仙桃中考物理试题（含解析），共22页。
2023年湖北省潜江、天门、仙桃、江汉油田中考物理试题（含解析）： 这是一份2023年湖北省潜江、天门、仙桃、江汉油田中考物理试题（含解析），共18页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
2023年湖北省潜江、天门、仙桃、江汉油田中考物理试题（含解析）： 这是一份2023年湖北省潜江、天门、仙桃、江汉油田中考物理试题（含解析），共18页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
