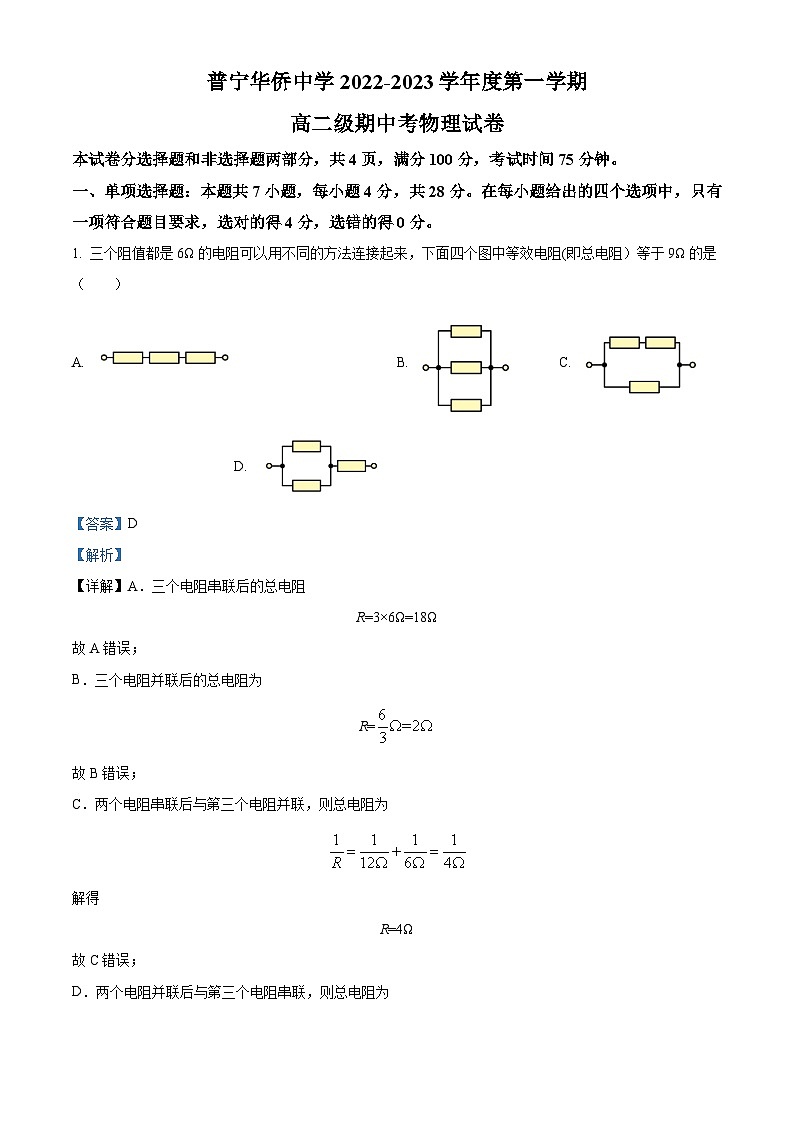

普宁华侨中学2022-2023学年度第一学期

高二级期中考物理试卷

本试卷分选择题和非选择题两部分，共4页，满分100分，考试时间75分钟。

一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项符合题目要求，选对的得4分，选错的得0分。

1. 三个阻值都是6Ω的电阻可以用不同的方法连接起来，下面四个图中等效电阻(即总电阻）等于9Ω的是（　　）

A.  B.  C.  D.

【答案】D

【解析】

【详解】A．三个电阻串联后的总电阻

R=3×6Ω=18Ω

故A错误；

B．三个电阻并联后的总电阻为

R=

故B错误；

C．两个电阻串联后与第三个电阻并联，则总电阻为

解得

R=4Ω

故C错误；

D．两个电阻并联后与第三个电阻串联，则总电阻为

R=6Ω+3Ω=9Ω

故D正确。

故选D。

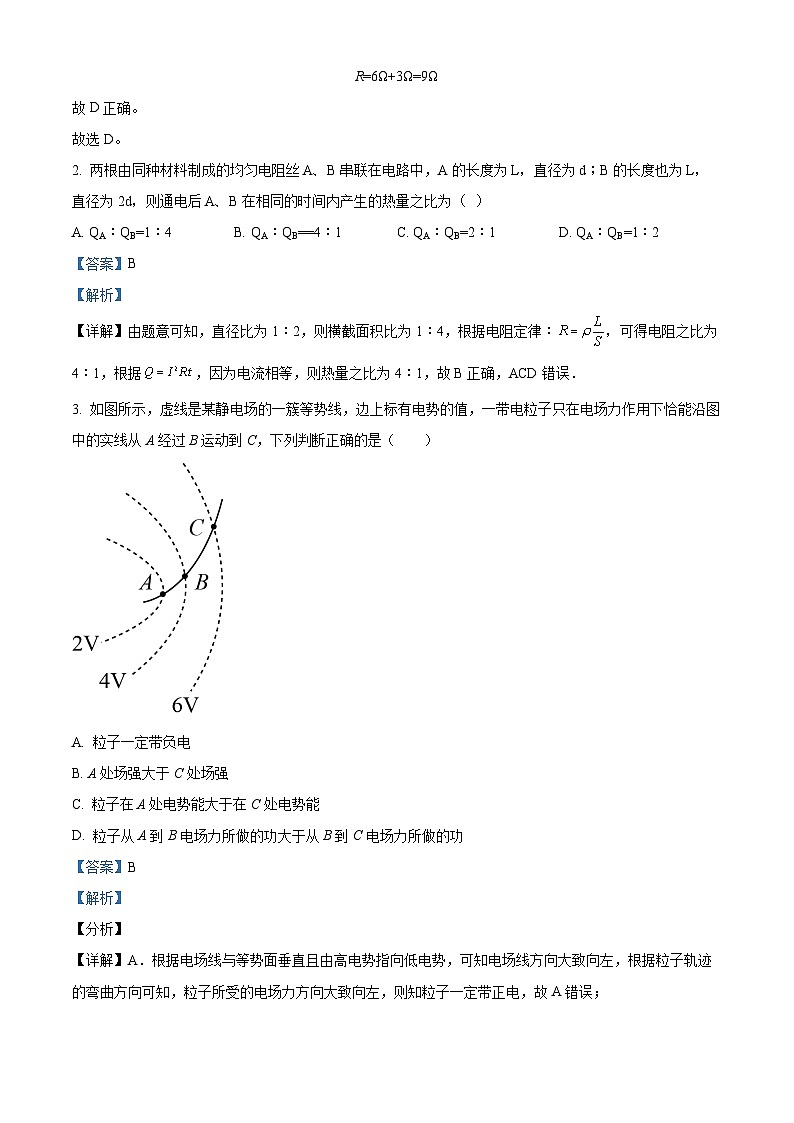

2. 两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度也为L，直径为2d，则通电后A、B在相同的时间内产生的热量之比为（  ）

A. QA：QB=1：4 B. QA：QB==4：1 C. QA：QB=2：1 D. QA：QB=1：2

【答案】B

【解析】

【详解】由题意可知，直径比为1：2，则横截面积比为1：4，根据电阻定律：，可得电阻之比为4：1，根据，因为电流相等，则热量之比为4：1，故B正确，ACD错误．

3. 如图所示，虚线是某静电场的一簇等势线，边上标有电势的值，一带电粒子只在电场力作用下恰能沿图中的实线从A经过B运动到C，下列判断正确的是（　　）

A. 粒子一定带负电

B. A处场强大于C处场强

C. 粒子在A处电势能大于在C处电势能

D. 粒子从A到B电场力所做的功大于从B到C电场力所做的功

【答案】B

【解析】

【分析】

【详解】A．根据电场线与等势面垂直且由高电势指向低电势，可知电场线方向大致向左，根据粒子轨迹的弯曲方向可知，粒子所受的电场力方向大致向左，则知粒子一定带正电，故A错误；

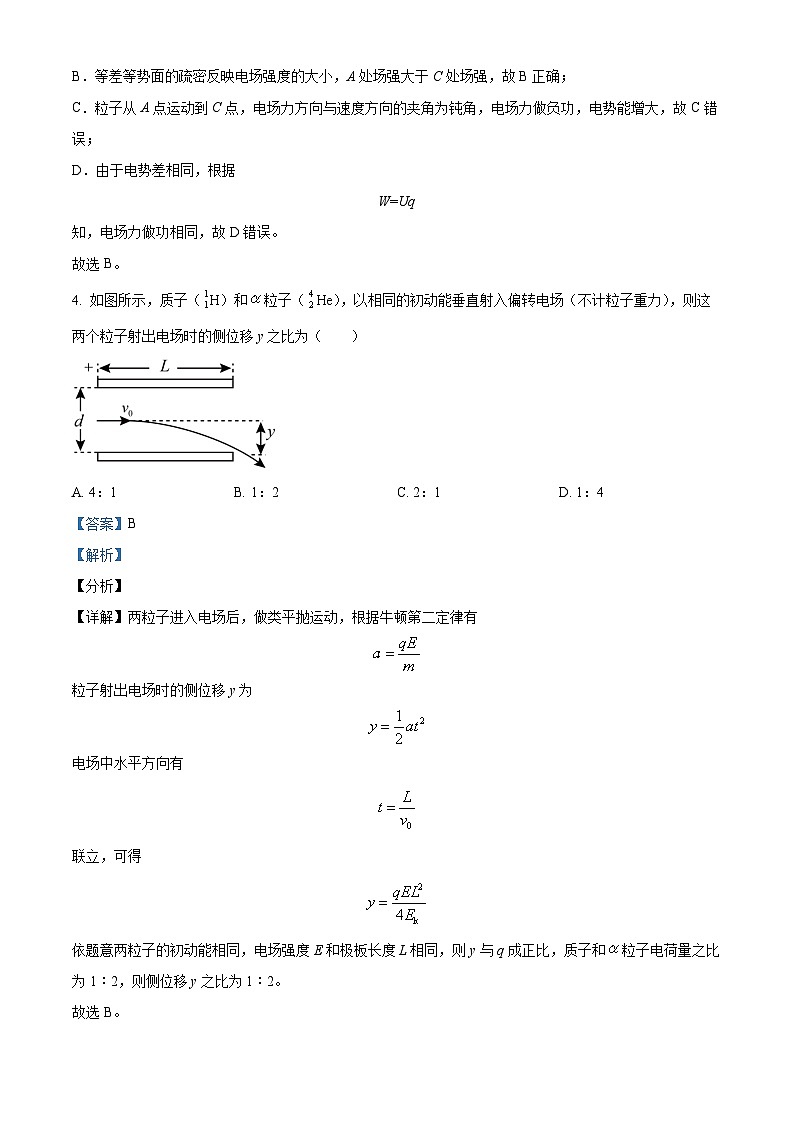

B．等差等势面的疏密反映电场强度的大小，A处场强大于C处场强，故B正确；

C．粒子从A点运动到C点，电场力方向与速度方向的夹角为钝角，电场力做负功，电势能增大，故C错误；

D．由于电势差相同，根据

W=Uq

知，电场力做功相同，故D错误。

故选B。

4. 如图所示，质子（H）和粒子（He），以相同的初动能垂直射入偏转电场（不计粒子重力），则这两个粒子射出电场时的侧位移y之比为（　　）

A. 4：1 B. 1：2 C. 2：1 D. 1：4

【答案】B

【解析】

【分析】

【详解】两粒子进入电场后，做类平抛运动，根据牛顿第二定律有

粒子射出电场时的侧位移y为

电场中水平方向有

联立，可得

依题意两粒子的初动能相同，电场强度E和极板长度L相同，则y与q成正比，质子和粒子电荷量之比为1：2，则侧位移y之比为1：2。

故选B。

5. 在如图所示电路中，干电池、开关和额定电压为1.5V的灯泡组成串联电路。当闭合开关时，发现灯泡不发光。在断开开关的情况下，某同学用多用电表欧姆挡进行检测。检测结果如下表所示，已知电路仅有一处故障，由此做出的判断中正确的是（　　）

A. A、C间导线断路

B. D、E间导线断路

C 灯泡断路

D. F、B间导线断路

【答案】C

【解析】

【分析】

【详解】E、F间电阻为无穷大，则A、C间导线、D、E间导线、F、B间电阻均为零，说明导线均没有断路，则灯泡断路。

故选C。

6. 如图所示的电路中，，若在a、c两点之间加上的电压，则电流表的读数为（　　）

A. 0 B. 0.4A C. 1A D. 1.5A

【答案】C

【解析】

【详解】根据电路图可知，R2与R3并联后再与R1串联，电流表测量R3的电流，电路中的总电阻为

则电路中的总电流为

因为，所以通过R2和R3的电流相等，则电流表的读数为

故选C。

7. 用两个相同的小量程电流表G，分别改装成了两个量程不同的大量程电流表A1、A2，若A1量程大于A2，将A1、A2接入如图甲、乙所示的电路中，闭合电键后，下列有关说法正确的是（　　）

A. G改装成A1、A2时要串联电阻，A1串联的电阻大

B. 图甲中A1、A2的指针偏角相同

C. G改装成A1、A2时要并联电阻，A1并联的电阻大

D. 图乙中A1、A2的示数不相同

【答案】B

【解析】

【详解】AC．设表头的满偏电流为，内阻为，利用并联分流的原理改装成电流表，若并联的分流电阻的阻值为，则改装成的电流表的量程为

可知量程越大，并联的分流电阻越小，由于A1量程大于A2，故A1并联的电阻小，故AC错误；

B．图甲中，由于A1、A2并联，因此小量程电流表G的电压相等，流过小量程电流表G的电流相等，故A1、A2的指针偏角相同，故B正确；

D．图乙中，由于A1、A2串联，因此流过A1、A2的电流相等，故图乙中A1、A2的示数相同，故D错误。

故选B。

二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。

8. 如图所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开，则下列正确的说法是：

A. 此时A电势低，B电势高

B. 将A左端接地，B右端电荷被中和

C. 移去C，贴在A、B下部的金属箔都闭合

D. 先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合

【答案】BC

【解析】

【详解】A. 此时AB为等势体，两端电势相等，故A错误；

B. 将A左端接地，B右端电荷将被导入大地，被中和，故B正确；

C. 移去C，A、B两端的电荷将中和，之后两端都不带电，所以贴在A、B下部的金属都闭合，故C正确；

D.先把A和B分开，再移去C，A、B分别带上负电和正电，贴在A、B下部的金属箔都张开，故D错误．

9. 如图，直线 A 为某电源的 U-I 图线，曲线 B 为某小灯泡 D1的 U-I 图线的一部分，用该电源和小灯泡 D1组成闭合电路时，灯泡 D1恰好能正常发光，则下列说法中正确的是（　　）

A. 此电源的内阻为Ω

B. 灯泡 D1 的额定电压为 3V，功率为 6W

C. 电源的效率为 75%

D. 把灯泡 D1换成阻值为 1Ω的定值电阻，电源的输出功率将变大

【答案】BCD

【解析】

【详解】A．根据

由图线A读出电源的电动势为

E=4V

图A的斜率绝对值大小表示电源的内阻，则

故A错误；

B．灯泡与电源连接时，灯泡 D1 恰好能正常发光，A、B两图线交点表示灯泡的工作状态，则知其电压U=3V，I=2A，则灯泡D1的额定电压为3V，功率为

故B正确；

C．电源的效率为

故C正确；

D．灯泡正常发光时的电阻为

把小灯泡D1换成一个R=1Ω的定值电阻，即外电阻由1.5Ω变为1Ω，更接近内阻r=0.5Ω，所以电源的输出功率变大，故D正确。

故选BCD。

10. 如图所示电路中，电源电动势为 E，内阻为 r。开关 S 闭合后， 平行金属板中的带电液滴处于静止状态，电流表和电压表均为理想电表，R2为光敏电阻（阻值随光照强度的增大而减小），当光照强度增大时，下列说法正确的是（　　）

A. R3功率增大

B. 电压表、电流表示数都增大

C. 电压表示数增大，电流表示数减小

D. 电容器 C 所带电荷量减少，液滴向下加速运动

【答案】BD

【解析】

【分析】

【详解】电路中R2、R3、电容器C先并联再与R1串联，当光照强度增大时，R2阻值减小，根据“串反并同”可知，R3的功率减小，电压表、电流表示数都增大，电容器C两端电压减小，根据可知，电荷量减少，根据可知，两板间电场强度减小，则电场力减小，故液滴向下加速运动。

故选BD。

三、填空题（每空2分，共20分）

11. 某同学在“测定金属丝电阻率”的实验中。

（1）用多用电表粗测该电阻丝的电阻：

①旋转选择开关，使其对准欧姆挡的“×1”。

②将两表笔短接，进行______，使指针对准刻度盘上欧姆挡的零刻度线，然后断开两表笔。

③将两表笔分别接到被测电阻丝的两端，发现多用电表的指针位置如图中指针所示，随后断开两表笔。

④则可得被测电阻丝的阻值约为______。

⑤旋转选择开关，使其对准“OFF”挡，并拔出两表笔。

（2）用螺旋测微器测量金属丝的直径，示数如图甲所示，读数为______mm。

（3）在用20分度的游标卡尺测其长度时，示数如图乙所示，读数为________cm。

（4）实验中，现备有下列器材供选用：

A. 量程是0-0.6A，内阻是0.5Ω的电流表；

B．量程是0-3A，内阻是0.1Ω的电流表；

C．量程是0-3V，内阻是6kΩ的电压表；

D．阻值为0-1kΩ，额定电流为0.5A的滑动变阻器：

E. 阻值为0-10Ω，额定电流为2A的滑动变阻器；。

F. 蓄电池（6V）；

G.开关一个，导线若干。

为使测量结果尽量准确，电流表应选用__________，滑动变阻器应选_______。（只填字每代号）若图所示的实验仪器就是我们选定的器材，请用笔画线连接实验电路_______。

【答案】    ①. 欧姆调零    ②. 10    ③. 0.318##0.317##0.319    ④. 1.340    ⑤. A    ⑥. E    ⑦. 见解析

【解析】

【详解】（1）②[1]将两表笔短接，进行欧姆调零，使指针对准刻度盘上欧姆挡的零刻度线，然后断开两表笔。

④[2]根据图中指针所示，被测电阻丝的阻值约为

（2）[3]螺旋测微器的精确值为，由图甲可知金属丝的直径为

（3）[4]20分度游标卡尺的精确值为，由图乙可知长度为

（4）[5]由于待测电阻约，而蓄电池电动势为，则有

则电流表应选用A；

[6]为了调节方便，使电表示数变化明显，滑动变阻器应选择阻值较小的E；

[7]由于待测电阻约为，远小于电压表内阻，则电流表采用外接法；由于蓄电池电动势为，电压表量程为，为了保证安全，滑动变阻器应采用分压接法，则实物连线如图所示

12. 某同学要测量一节干电池的电动势和内阻。他根据老师提供的以下器材，画出了如图甲所示的原理图。

①电压表V（量程3 V，内阻RV约为10kΩ）

②电流表G（量程3 mA，内阻RG=100Ω）

③电流表A（量程3 A，内阻约为0.5Ω）

④滑动变阻器R1（0~20 Ω，2 A）

⑤滑动变阻器R2（0~500 Ω，1 A）

⑥定值电阻R3=0.5Ω

⑦开关S和导线若干

（1）该同学发现电流表A的量程太大，于是他将电流表G与定值电阻R3并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是________ A。（保留两位有效数字）

（2）为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是________。（填写器材编号）

（3）该同学利用上述实验原理图测得数据，以电流表G读数为横坐标，以电压表V的读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E=1.50V，电源的内阻r=______ Ω。

【答案】    ①. 0.60    ②. ④    ③. 1.0

【解析】

【详解】（1）[1]改装后电流表量程为

（2）[2]为使电路中电流较大，并且方便调节，故实验中应选用的滑动变阻器是阻值范围较小的④。

（3）[3]由（1）可知改装后电流表的量程是电流表G量程的200倍，根据闭合电路欧姆定律可得

可得

可知图像的斜率绝对值为

解得电源的内阻为

四、计算题（共34分）

13. 如图所示，两平行金属板A、B间有一匀强电场，C、D为电场中的两点，且，其连线的延长线与金属板A成30°角。已知电子从C点移到D点的过程中电场力做功为，元电荷。求：

（1）C、D两点间的电势差、匀强电场的场强大小E；

（2）若选取A板的电势，C点距A板，电子在D点的电势能为多少？

【答案】（1）300V，；（2）

【解析】

【详解】（1）C、D两点间的电势差为

匀强电场的场强大小为

（2）D点距A板的距离为

A板与D点的电势差为

根据

解得

电子在D点的电势能为

14. 如图所示，在E＝103 V/m的竖直匀强电场中，有一光滑半圆形绝缘轨道QPN与一水平绝缘轨道MN在N点平滑相接，半圆形轨道平面与电场线平行，其半径R＝40 cm，N为半圆形轨道最低点，P为QN圆弧的中点，一带负电q＝10－4 C的小滑块质量m＝10 g，与水平轨道间的动摩擦因数μ＝0.15，位于N点右侧1.5 m的M处，取g＝10 m/s2，求：

(1)要使小滑块恰能运动到圆轨道的最高点Q，则小滑块应以多大的初速度v0向左运动？

(2)这样运动的小滑块通过P点时对轨道的压力是多大？

【答案】（1）7m/s    （2）0.6N

【解析】

【详解】（1）设滑块到达Q点时速度为v，则由牛顿第二定律得：mg+qE＝m，

滑块从开始运动至到达Q点过程中，由动能定理得：

﹣mg•2R﹣qE•2R﹣μ（mg+qE）xmv2mv

联立方程组，解得：v0＝7m/s；

（2）设滑块到达P点时速度为v′，则从开始运动至到达P点过程中，由动能定理得：

﹣（mg+qE）R﹣μ（qE+mg）xmv′2mv

又在P点时，由牛顿第二定律得：FN＝m，

代入数据解得：FN＝0.6N，方向水平向右；

【点睛】此题中滑块恰好通过最高点时轨道对滑块没有弹力，由牛顿定律求出临界速度，再根据动能定理和牛顿运定律结合求解小球对轨道的弹力．

15. 如图所示，M为一线圈电阻的电动机，电阻，电源电动势E=40V。当S断开时，电流表的示数，当开关S闭合时，电流表的示数为。求：

（1）电源内阻r；

（2）开关S闭合时，通过电动机的电流及电动机输出的机械功率。

【答案】（1）；（2）2.5A，87.5W

【解析】

【详解】（1）当S断开时有

解得

（2）当开关S闭合时，电动机两端电压

通过电动机的电流

解得

电动机输出的机械功率

解得
