2023年山东省临沂市中考物理试题（含解析）
展开
这是一份2023年山东省临沂市中考物理试题（含解析），共22页。试卷主要包含了本试卷分第Ⅰ卷两部分，共10页， 关于电和磁，下列说法正确的是等内容，欢迎下载使用。

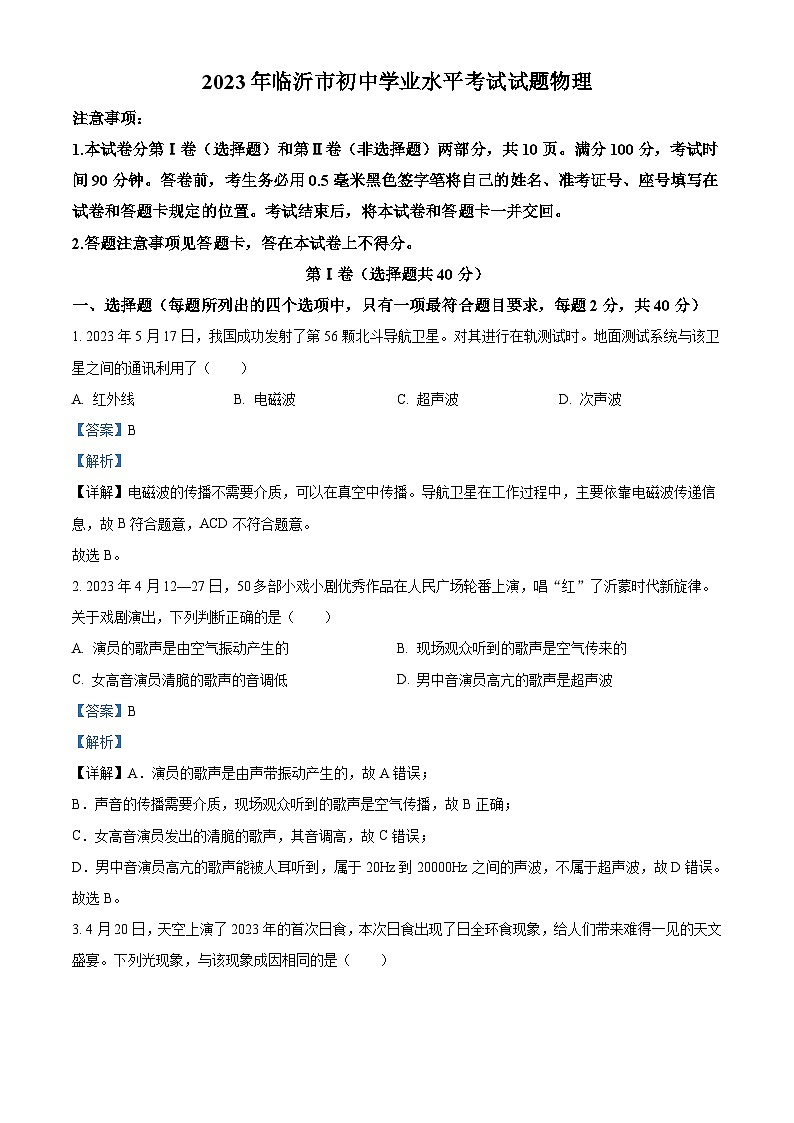

2023年临沂市初中学业水平考试试题物理
注意事项：
1.本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共10页。满分100分，考试时间90分钟。答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试卷和答题卡规定的位置。考试结束后，将本试卷和答题卡一并交回。
2.答题注意事项见答题卡，答在本试卷上不得分。
第Ⅰ卷（选择题共40分）
一、选择题（每题所列出的四个选项中，只有一项最符合题目要求，每题2分，共40分）
1. 2023年5月17日，我国成功发射了第56颗北斗导航卫星。对其进行在轨测试时。地面测试系统与该卫星之间的通讯利用了（ ）
A. 红外线 B. 电磁波 C. 超声波 D. 次声波
【答案】B
【解析】
【详解】电磁波的传播不需要介质，可以在真空中传播。导航卫星在工作过程中，主要依靠电磁波传递信息，故B符合题意，ACD不符合题意。
故选B。
2. 2023年4月12—27日，50多部小戏小剧优秀作品在人民广场轮番上演，唱“红”了沂蒙时代新旋律。关于戏剧演出，下列判断正确的是（ ）
A. 演员的歌声是由空气振动产生的 B. 现场观众听到的歌声是空气传来的
C. 女高音演员清脆的歌声的音调低 D. 男中音演员高亢的歌声是超声波
【答案】B
【解析】
【详解】A．演员的歌声是由声带振动产生的，故A错误；
B．声音的传播需要介质，现场观众听到的歌声是空气传播，故B正确；
C．女高音演员发出的清脆的歌声，其音调高，故C错误；
D．男中音演员高亢的歌声能被人耳听到，属于20Hz到20000Hz之间的声波，不属于超声波，故D错误。
故选B。

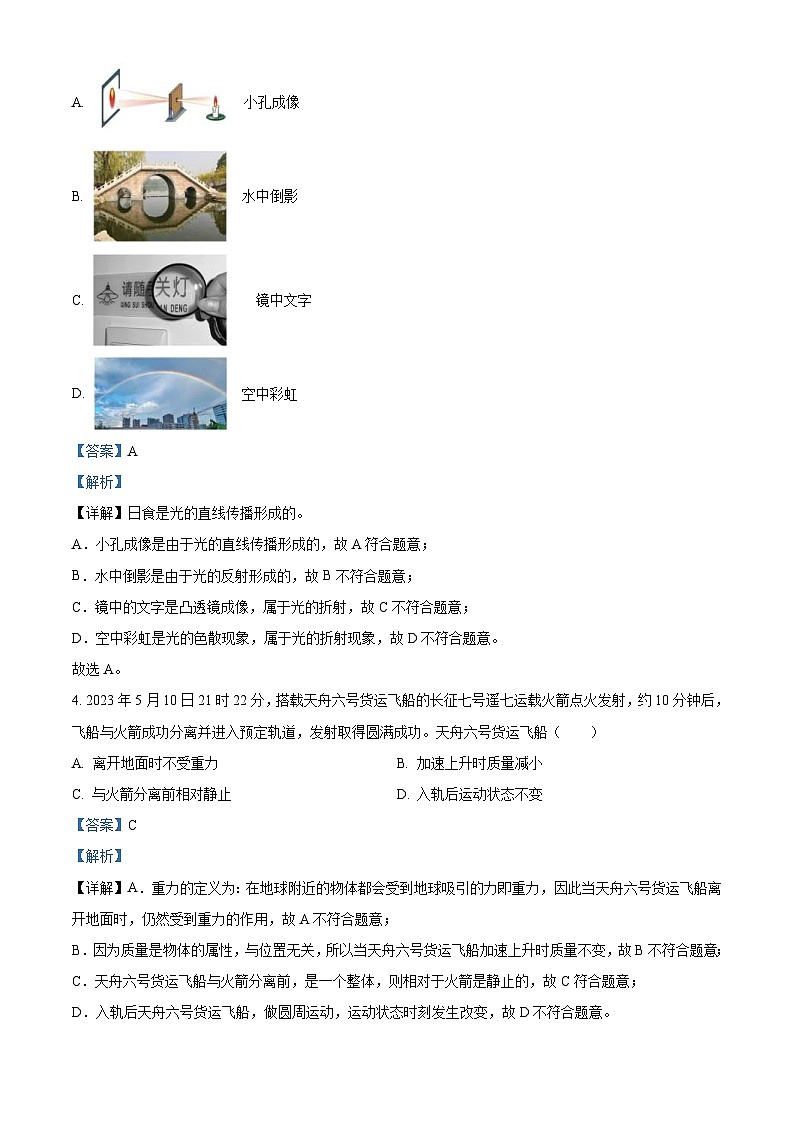

3. 4月20日，天空上演了2023年的首次日食，本次日食出现了日全环食现象，给人们带来难得一见的天文盛宴。下列光现象，与该现象成因相同的是（ ）
A. 小孔成像
B. 水中倒影
C. 镜中文字
D. 空中彩虹
【答案】A
【解析】
【详解】日食是光的直线传播形成的。
A．小孔成像是由于光的直线传播形成的，故A符合题意；
B．水中倒影是由于光的反射形成的，故B不符合题意；
C．镜中的文字是凸透镜成像，属于光的折射，故C不符合题意；
D．空中彩虹是光的色散现象，属于光的折射现象，故D不符合题意。
故选A。
4. 2023年5月10日21时22分，搭载天舟六号货运飞船的长征七号遥七运载火箭点火发射，约10分钟后，飞船与火箭成功分离并进入预定轨道，发射取得圆满成功。天舟六号货运飞船（ ）
A. 离开地面时不受重力 B. 加速上升时质量减小
C. 与火箭分离前相对静止 D. 入轨后运动状态不变
【答案】C
【解析】
【详解】A．重力的定义为：在地球附近的物体都会受到地球吸引的力即重力，因此当天舟六号货运飞船离开地面时，仍然受到重力的作用，故A不符合题意；
B．因为质量是物体的属性，与位置无关，所以当天舟六号货运飞船加速上升时质量不变，故B不符合题意；
C．天舟六号货运飞船与火箭分离前，是一个整体，则相对于火箭是静止的，故C符合题意；
D．入轨后天舟六号货运飞船，做圆周运动，运动状态时刻发生改变，故D不符合题意。
故选C。

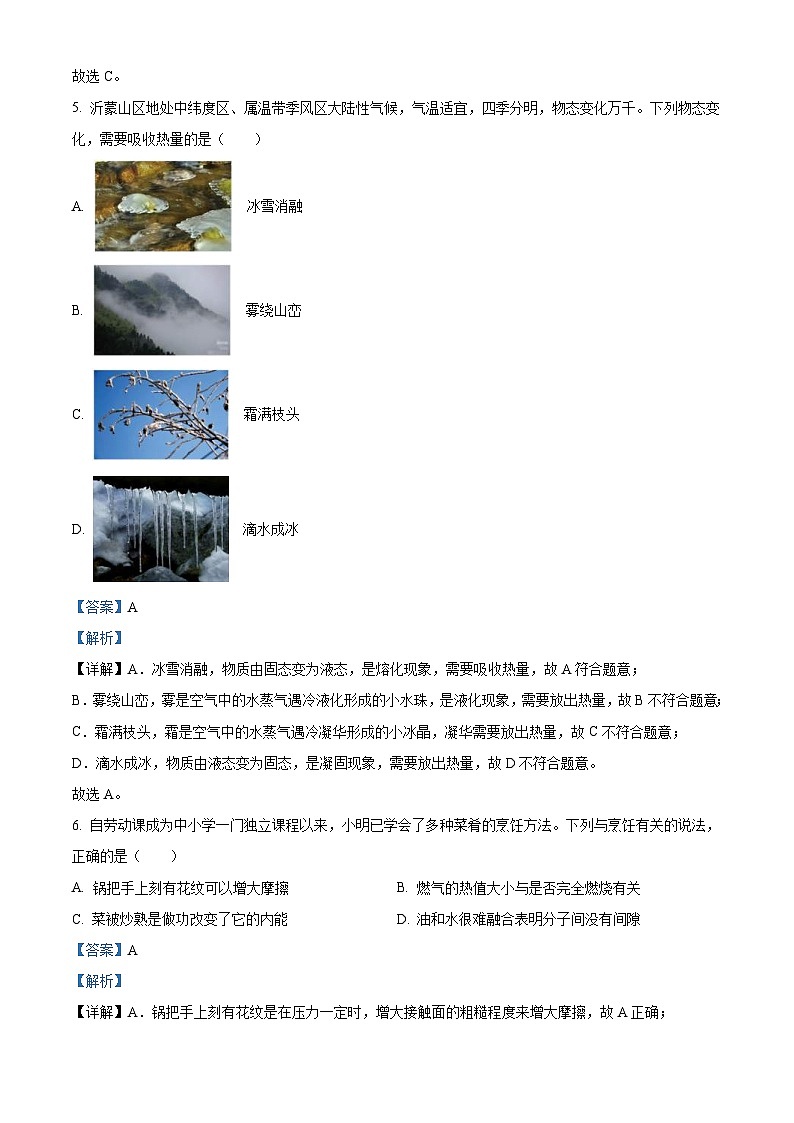

5. 沂蒙山区地处中纬度区、属温带季风区大陆性气候，气温适宜，四季分明，物态变化万千。下列物态变化，需要吸收热量的是（ ）
A. 冰雪消融
B. 雾绕山峦
C. 霜满枝头
D. 滴水成冰
【答案】A
【解析】
【详解】A．冰雪消融，物质由固态变为液态，是熔化现象，需要吸收热量，故A符合题意；
B．雾绕山峦，雾是空气中的水蒸气遇冷液化形成的小水珠，是液化现象，需要放出热量，故B不符合题意；
C．霜满枝头，霜是空气中的水蒸气遇冷凝华形成的小冰晶，凝华需要放出热量，故C不符合题意；
D．滴水成冰，物质由液态变为固态，是凝固现象，需要放出热量，故D不符合题意。
故选A。
6. 自劳动课成为中小学一门独立课程以来，小明已学会了多种菜肴的烹饪方法。下列与烹饪有关的说法，正确的是（ ）
A. 锅把手上刻有花纹可以增大摩擦 B. 燃气的热值大小与是否完全燃烧有关
C. 菜被炒熟是做功改变了它的内能 D. 油和水很难融合表明分子间没有间隙
【答案】A
【解析】
【详解】A．锅把手上刻有花纹是在压力一定时，增大接触面的粗糙程度来增大摩擦，故A正确；
B．燃气的热值大小是燃料的一种属性，与是否完全燃烧无关，故B错误；
C．菜被炒熟是通过热传递来改变它的内能，故C错误；
D．油和水很难融合是因为分子结构差别较大，并不能表明分子间没有间隙，故D错误。
故选A。
7. 2023年2月10日，航天员费俊龙、张陆在机械臂的辅助下完成了中国空间站全面建成后航天员的首次出舱活动。机械臂类似人的手臂，具有抓住、拉回、锁死等功能。下图所示工具，正常使用时与机械臂属于同一类杠杆的是（ ）
A. 瓶起子
B. 钢丝钳
C. 核桃夹
D. 食品夹
【答案】D
【解析】
【详解】机械臂使用过程中，动力臂小于阻力臂，是费力杠杆，可以省距离。
A．起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．食品夹在便用过程中，动力臂小于阻力臂，是费力杠杆，故D符合题意。
故选D。
8. 2023年5月7日上午，我市第十三届全民健身运动会开幕式暨第七届万人健步行活动在五洲湖广场开启。如图所示，航拍本次活动的无人机匀速下降的过程中（ ）
A. 重力不做功 B. 动能减小 C. 重力势能不变 D. 机械能减小
【答案】D
【解析】
【详解】A．无人机匀速下降，在重力的方向上有距离，所以重力有做功，故A不符合题意；
BCD．航拍本次活动的无人机匀速下降的过程中，质量不变，速度不变，所以动能不变；高度下降，重力势能减小；机械能等于动能加势能，则机械能减小。故BC不符合题意，D符合题意。
故选D。
9. 关于电和磁，下列说法正确的是（ ）
A. 摩擦起电的实质是创造了电荷 B. 通电导体周围一定存在磁场
C. 磁感线是磁场中真实存在的线 D. 导体在磁场中运动就会产生电流
【答案】B
【解析】
【详解】A．摩擦起电的实质是电子的转移，电荷不能被创造，故A错误；
B．由奥斯特实验可知，通电导体周围存在磁场，故B正确；
C．为了形象描述磁场的性质而引入了磁场线，磁感线不是磁场中真实存在的，故C错误；
D．只有闭合导体一部分在磁场中做切割磁感线运动，导体中才会有感应电流，故D错误。
故选B。
10. 2023年5月18日，第七届世界智能大会在天津拉开帷幕，我国自主研发的电力组塔机器人展示了自主攀爬越障等一系列施工作业。机器人灵活的动作均是由电动机带动的、下列实验，能说明电动机工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】A．如图奥斯特实验，能证明电流周围有磁场，故A不符合题意；
B．如图是探究电磁铁磁性强弱与电流大小有关的实验，故B不符合题意；
C．如图是探究通电导体在磁场中受到力的作用的装置，电动机是根据这个原理工作的，故C符合题意；
D．如图是探究电磁感应现象的装置，是发电机原理，故D不符合题意。
故选C。
11. 中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨前后门来人的电路为：前门来人闭合开关S1时，红灯L1亮、电铃响；后门来人闭合开关S2时，绿灯L2亮、电铃响，下列四种电路，符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】依题意门来人闭合开关S1时，红灯L1亮、电铃响，说明S1与红灯L1、电铃串联，后门来人闭合开关S2时，绿灯L2亮、电铃响，说明S2与绿灯L2、电铃串联，即无论红灯还是绿灯亮，电铃都响，只需要一个电铃，则电铃应位于干路，且红灯与绿灯并联，红灯L1与串S1联，绿灯L2与S2串联。
A．由图可知，两灯与电铃串联，故A不符合题意；
B．由图可知，红灯与绿灯并联，红灯L1与串S1联，绿灯L2与S2串联，电铃位于干路，故B符合题意；
C．由图可知，电铃与绿灯L2并联，故C不符合题意；
D．由图可知，电铃不在干路，电铃与红灯L1串联在同一条支路上，故D不符合题意。
故选B。
12. 2023年1月16日，我国首艘具有破冰功能的大型航标船“海巡156”轮（如图）在天津列编，正式投入使用。“海巡156”轮（ ）
A. 漂浮在海面上时受力平衡 B. 匀速航行时所受合力向前
C. 加速破冰时惯性越来越大 D. 卸货过程中所受浮力不变
【答案】A
【解析】
【详解】A．漂浮在海面上的航标船，收到竖直向下的重力和竖直向上的浮力，竖直方向处于平衡状态，因此重力和浮力是一对平衡力，故A符合题意；
B．匀速航行时，航标船处于平衡状态，受平衡力，此时合力为0，故B不符合题意；
C．惯性只与物体的质量有关，当加速破冰时，航标船质量不变，则惯性不变，故C不符合题意；
D．因为航标船始终漂浮，浮力等于重力，当卸货时，航标船排开液体的体积变小，则浮力变小，故D不符合题意。
故选A。
13. 2023年5月28日12时31分，自上海虹桥国际机场起飞的国产大飞机C919安全抵达北京首都国际机场（如图），圆满完成了首个商业航班飞行。C919大飞机（ ）
A. 机身是由密度大、硬度大的材料制成的
B. 加速起飞的过程中所受空气浮力大于重力
C. 匀速飞行时机翼上方的空气流速比下方的大
D. 大功率航空发动机的效率能达到100%
【答案】C
【解析】
【详解】A．飞机的机身要轻、强度大，所以机身应用密度小、硬度大的材料制成，故A不符合题意；
B．飞机起飞是因为机翼上下表面的压力差提供的升力，不是因为浮力；加速起飞的过程中，受力不平衡，升力大于重力，故B不符合题意；
C．气流经过机翼上、下表面的时间相同，机翼上表面凸起、下表面平整，则气流经过机翼上方的空气流速比下方的空气流速大，故C符合题意；
D．航空发动机工作时，燃料燃烧释放的能量不可能全部用来做有用功，效率不可能达到100%，故D不符合题意。
故选BC。
14. 下列数据，最接近实际的是（ ）
A. 中学生课桌的高度约80cm B. 成年人正常步行的速度约1km/h
C. 两个鸡蛋的质量约100mg D. 人站立时对地面的压强约
【答案】A
【解析】
【详解】A．中学生的身高160cm左右，中学生课桌的高度约为身高的一半，大约80cm，故A符合题意；
B．成年人正常步行的速度约1.1m/s=3.96km/h，故B不符合题意；
C．一个鸡蛋的质量约为50g，两个鸡蛋的质量约100g，故C不符合题意；
D．人的体重约500N，双脚与地面的接触面积约250cm=0.025m2，由可知，人站立时对地面的压强为
故D不符合题意。
故选A。
15. 如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）
A. 通过R1的电流大于0.3A B. 电阻R1和R2是并联的
C. 电压表的示数为0.9V D. 电阻R2的阻值为3Ω
【答案】D
【解析】
【详解】由实物图可知，电流从电源正极流出，依次流过开关、电阻R1、电流表、电阻R2、最后流回电源负极，所以电阻R1和R2是串联的，电压表并联在R1两端测R1两端的电压；
A．已知电流表的示数为0.3A，由串联电路各处电流相等可知，通过R1的电流等于0.3A，故A不符合题意；
B．电阻R1和R2是串联的，故B不符合题意；
C．由可知，电阻R1两端的电压为
电压表测R1两端的电压，所以电压表的示数为0.6V，故C不符合题意；
D．电阻R2的阻值为
故D符合题意。
故选D。
16. 在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上恰能承接到烛焰清晰的像，下列判断正确的是（ ）
A. 实验用凸透镜的焦距为15.0cm
B. 光屏上的像是烛焰放大的实像
C. 仅将凸透镜左移不能再次成像
D. 仅将光屏右移可模拟近视眼成像
【答案】D
【解析】
【详解】AB．由图可知，此时的物距为
像距为
即，根据凸透镜成像规律可知此时：，，则
由上述式子可知，焦距范围为
成的是倒立缩小的实像，故AB错误；
C．仅将凸透镜左移，此时物距减小，像距增大，由凸透镜成像规律可知，成实像时，物距减小，像距增大，所以仅将凸透镜左移能再次成像，故C错误；
D．近视眼成像是光提前会聚，在视网膜前方会聚成像，仅将光屏右移，此时像距减小，相当于光提前会聚，故D正确。
故选D。
17. 闭合下图所示电路的开关，小磁针静止时指向如图，则（ ）
A. 通电螺线管的左端为N极 B. 电源的左端为正极
C. 电流表的左端为“+”接线柱 D. R的滑片不能置于最右端
【答案】C
【解析】
【详解】ABC．已知小磁针静止时N极水平向左，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端为S极；伸出右手握住螺线管，大拇指所指的方向为通电螺线管的N极，四指弯曲指示电流的方向，因此电源右端为正极、左端为负极，所以电流表的左端为“+”接线柱；故AB不符合题意，C符合题意；
D．R的滑片置于最右端时，为最大阻值，是可以的，故D错误，不符合题意。
故选C。
18. 将一只“6V 3W”的小灯泡与一个阻值为的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（ ）
A. 大于3W B. 等于3W C. 小于3W D. 无法确定
【答案】B
【解析】
【详解】由题意可知小灯泡的电阻为
小灯泡与一个阻值为的电阻串联，所以电路的电流为
所以小灯泡的实际功率为
故选B。
19. 水平桌面上甲、乙两个质量相等但底面积不同的圆柱形容器内装有质量相等的不同液体，两个完全相同的物体在甲、乙两容器中静止时如图所示。下列判断正确的是（ ）
A. 甲容器中的物体所受浮力大 B. 甲容器中的液体的密度大
C. 乙容器对水平桌面的压强大 D. 乙容器底部所受液体的压力大
【答案】C
【解析】
【详解】A．因为物体在甲、乙两液体中漂浮或悬浮，浮力都等于物体的重力，因为是完全相同的物体，所以甲、乙两液体中受到的浮力相等，故A错误；
B．根据物体的浮沉条件，物体在甲液体中悬浮，；物体在乙液体中漂浮，，则乙液体的密度大，故B错误；
C．因为容器对桌面的压力大小等于，因为容器的重力，液体的重力，物体的重力都相等，所以甲乙两容器对桌面的压力相等，根据可知，受力面积小的，压强大，所以乙容器对水平桌面的压强大，故C正确；
D．因为甲、乙两容器为规则形状，液体对容器底部的压力等于液体的重力与物块的重力之和，两容器液体的重力相等，物块的重力相等，则液体对容器底部的压力相等，根据可知，乙液体对容器底部的压强大，故D错误。
故选C。
20. 图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（ ）
A. a是灯泡的U-I图线 B. 灯泡电阻的最小值为
C. R的最大阻值为 D. 电路的最大功率为1.2W
【答案】C
【解析】
【详解】A．分析电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测电路电流。滑动变阻器的滑片由最右端向最左端移动的过程中，电阻越来越小，电路总电阻越来越小，根据欧姆定律可知，电路电流变大，当滑动变阻器阻值最小时，电路电流最大，此时滑动变阻器两端电压为零，因此a是滑动变阻器的U-I图线，故A错误；
B．b是灯泡的U-I图线，由图可知，小灯泡的电阻随电压的增大而增大，当电压为6V时，灯泡有最大电阻
故B错误；
C．a是灯泡的U-I图线，由图可知，当电流最小时，滑动变阻器在最大阻值处，即
故C正确；
D．根据图像可知，当滑动变阻器阻值为零时，电流最大，此时灯泡两端电压等于电源电压，因此电源电压为6V，根据P=UI，当电流最大时，电路的功率最大
P大=UI大=6V×0.6A=3.6W
故D错误。
故选C。
第Ⅱ卷（非选择题 共60分）
二、填空题（每空1分，共18分）
21. 2023年4月29日，我市“水韵琅琊·夜游沂河”文旅项目试营业、游客可乘船观看全国首部东夷和魏晋文化主题行进式实景演出，如图所示。
（1）该项目所在三河口处宽阔的水面能对气温起到一定的调节作用是因为水的比热容较__________；
（2）岸边的太阳能景观灯利用的太阳能属于__________（选填“可再生”或“不可再生”）能源；
（3）船上的游客看到水中欢快游动的鱼儿是光的__________形成的虚像；
（4）一阵风吹来，游船随风微动，说明力可以改变物体的__________；游客感到凉爽是因为汗液蒸发时
__________（选填“吸收”或“放出”）热量；
（5）实景演出时，追光灯发出的红光照到演员黄色的衣服上时，衣服呈__________色；
（6）游玩结束后，关闭了发动机的游船依然能向前运动一段距离，这是因为游船具有__________；游客逐渐离船上岸的过程中，游船排开的水的质量__________（选填“增大”“减小”或“不变”）；水面下0.5m深处的船舷受到的水的压强为__________Pa（水的密度为，g取10N/kg）。
【答案】 ①. 大
②. 可再生 ③. 折射 ④. 运动状态 ⑤. 吸收 ⑥. 黑 ⑦. 惯性 ⑧. 减小 ⑨. 5×103
【解析】
【详解】（1）[1]因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，对周围气温起到很好的调节作用。
（2）[2]太阳能指的是太阳的热辐射能，是一种可再生能源。
（3）[3]渔民叉鱼时，看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，因此我们看到的是变浅的鱼的虚像。
（4）[4]一阵风吹来，游船随风微动，风给船一个力的作用，使得船由静止状态变为运动状态，说明力可以改变物体的运动状态。
[5]游客感到凉爽是因为汗液蒸发时吸收身体的热量，从而感到凉爽。
（5）[6]红光照在黄色衣服上，黄色衣服不能反射红光，只能反射黄光，没有光线进入观众的眼忠，观众看到演员的衣服就是黑色的。
（6）[7]关闭了发动机的游船依然能向前运动一段距离，这是因为游船具有惯性，保持原来向前运动的状态。
[8]游客逐渐离船上岸的过程中，游船上的总质量减小，所以排开的水的质量就减小。
[9]水面下0.5m深处的船舷受到的水的压强为
p=ρ水gh=1.0×103kg/m3 ×10N/kg×0.5m=5×103Pa
22. 2023年，淄博烧烤火出了圈，人们纷纷赴淄“赶烤”，满足味蕾的同时也感受到了淄博人民的热情好客。
（1）串羊肉串的钢签前端尖细，可以减小受力面积，__________（选填“增大”或“减小”）钢签对肉的压强，便于串肉；
（2）烤肉串的过程中，通过__________的方式增加了肉的内能；肉串散发出香味表明分子__________；
（3）烧烤现场“人声鼎沸”指声音的__________（选填“音调高”或“响度大”）；相对于正在一路小跑上菜的服务员，坐在烧烤炉旁的顾客是__________（选填“运动”或“静止”）的；
（4）为让肉串受热均匀，味道更好，部分店家使用了一种新型电烧烤炉，这种烧烤炉可在电热丝烤肉串的同时，由电动机带动肉串缓慢转动，简化电路如图所示、其中电热丝R的阻值为55Ω，电动机的额定功率为22W。该烧烤炉正常工作时，通过电热丝R的电流为__________A；电动机10min消耗的电能为__________J。
【答案】 ①. 增大 ②. 热传递 ③. 在不停地做无规则运动 ④. 响度大 ⑤. 运动 ⑥. 4 ⑦.
【解析】
【详解】（1）[1]串羊肉串的钢签前端尖细，是在压力一定时，减小受力面积，从而增大压强。
（2）[2][3]烤肉串是通过高温物体给低温物体加热，是通过热传递的方式增加肉的内能；肉串散发出香味属于扩散现象，表明分子在不停地做无规则运动。
（3）[4]人声鼎沸指声音大，表明发出声音的响度大。
[5]坐在烧烤炉旁的顾客与正在一路小跑上菜的服务员之间的相对位置在变化，所以以上菜的服务员为参照物，坐在烧烤炉旁的顾客是运动的。
（4）[6]由图可知，R与电动机并联，该烧烤炉正常工作时，通过电热丝R的电流为
[7]由可知，电动机10min消耗的电能为
23. 图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转均如图乙所示，则电路的总电阻为_________ ；断开开关后，电阻的阻值为__________ 。
【答案】 ①. 2 ②. 2.5
【解析】
【详解】[1]根据电路可知，、并联，电流表测支路电流，测干路电流，因为偏转程度相同，则使用大量程，读数为1.5A，使用小量程，读数为0.3A，则电路中的总电阻为
[2]根据并联电路中电流规律，可求的电流为
的电阻为
因为电阻是导体的属性，当断开开关后，阻值不变仍为。
三、作图与实验题（第24题2分，第25题4分，第26题5分，第27题6分，第28题7分，共24分）
24. 作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。
【答案】
【解析】
【详解】漂浮在水面上的小球处于平衡状态，因此受到竖直向下的重力等于竖直向上的浮力，如图所示：
25. 敬老爱亲的小明跟奶奶拉呱时，发现奶奶一直认为“人离平面镜越近，人在镜中的像越大”，为了纠正奶奶的错误认知，小明做了如下实验。
（1）如图所示，将白纸平铺在水平桌面上，用支架把玻璃板架在白纸上，并让玻璃板与纸面__________；
（2）将两支相同的蜡烛A和B分别竖放在玻璃板前后，点燃蜡烛__________（选填“A”或“B”），并移动蜡烛B，直至与蜡烛A的像重合；
（3）为了纠正奶奶的错误认知，小明多次改变蜡烛A的位置时，需确保__________（选填“左右”或“前后”）位置不同；
（4）小明给奶奶变了个戏法：将与蜡烛A的像重合的蜡烛B拿走，并在它的位置处竖放一个光屏。让奶奶透过玻璃板看光屏，光屏上有“蜡烛B”；不透过玻璃板直接看光屏，光屏上的“蜡烛B”却消失了。这个小戏法逗得奶奶开怀大笑，同时小明也给奶奶解释了玻璃板成__________（选填“虚”或“实”）像的道理。
【答案】 ①. 垂直 ②. A ③. 前后 ④. 虚
【解析】
【详解】（1）[1]实验中，眼睛应该与点燃蜡烛的一侧观察，为使B与A的像重合，玻璃板必须与白纸垂直。
（2）[2]实验中为了观察像与实物大小关系，应该点燃蜡烛A，在点燃的一侧观察，并移动蜡烛B，直至与蜡烛A的像重合。
（3）[3]实验中为了证明像的大小与实物离平面镜的距离无关，小明应多次改变蜡烛A的位置时，使蜡烛A到镜面的前后距离不同。
（4）[4]平面镜成虚像，虚像不能用光屏承接，所以不透过玻璃板直接看光屏，看不到像。
26. a、b两个实验小组用相同的酒精灯探究水沸腾前后温度变化的特点，所用实验装置如图甲所示，根据实验数据绘制的图像如图乙所示。
（1）实验过程中，烧杯口出现的“白气”是__________（填物态变化名称）的结果；
（2）由图像可知，水沸腾前温度不断升高，沸腾后温度__________；
（3）进一步分析可知，__________组所用水质量较小；
（4）a、b两组所测水的沸点均不是100℃，这是由于__________（选填“实验误差”或“当地气压”）引起的；
（5）对实验进行评估可知，b组将水加热至沸腾的时间过长，你给他们的合理化建议是：__________（填写一条即可）。
【答案】 ①. 液化 ②. 不变 ③. a ④. 当地气压 ⑤. 提高水的初温或给烧杯加上盖子
【解析】
【详解】（1）[1]“白气”是空气中的水蒸气液化放热形成的小水珠。
（2）[2]由图像可知，水沸腾后，持续吸热，温度不变。
（3）[3]如图乙，a组的水升温快，b组的水升温慢，所以a组所用水的质量较小。
（4）[4]在标准的大气压下，水的沸点是100℃，如果水的沸点低于100℃，这是由于当地气压小于标准大气压引起的。
（5）[5]对实验进行评估可知，b组将水加热至沸腾的时间过长，要缩短加热时间，可以提高水的初温或给烧杯加上盖子，或者适当减少水的质量。
27. 2023年5月17日，我省莱州市西岭村金矿新勘查出金金属储量200t，成为国内最大单体金矿床，为研究西岭金矿矿石，小明利用天平和量筒测量了一小块矿石的密度。
（1）把天平放在水平台上，将游码移至称量标尺左端的零刻度线上，指针的位置如图甲所示，此时应向__________（选填“左”或“右”）调节平衡螺母，使天平平衡；
（2）将矿石放在天平的左盘中，通过向右盘加减砝码后，指针的位置如图甲所示，此时应__________，使天平平衡；
（3）天平平衡后，所用砝码及游码在称量标尺上的位置如图乙所示，则矿石的质量为__________g；
（4）向量筒中倒入60mL的水，用细线拴住矿石并放入量筒中后，量筒中的水面如图丙所示，则矿石的体积为__________cm3；
（5）实验所测矿石的密度为__________g/cm3；
（6）因矿石具有吸水性，实验所测矿石的密度值__________（选填“偏大”或“偏小”）。
【答案】 ①. 右 ②. 调节游码 ③. 48.8 ④. 20 ⑤. 2.44 ⑥. 偏大
【解析】
【详解】（1）[1]由图甲可知，指针偏左，说明左边重，右边轻，应将平衡螺母向轻些的右边调节，使天平平衡。
（2）[2]由图甲可知，指针偏左，说明左边重，右边轻，通过向右盘加减砝码后，指针仍不能平衡，此时应移动游码使天平平衡。
（3）[3]由图乙可知，砝码质量为45g，标尺分度值为0.2g，游码所在位置的示数为3.8g，所以矿石的质量为
（4）[4]由图丙可知，量筒分度值为2mL，液柱所在位置示数为80mL，所以矿石和水的总体积为80mL，已知水的体积为60mL，则矿石的体积为
（5）[5]由可知，所测矿石的密度为
（6）[6]因矿石具有吸水性，会导致水和矿石的总体积偏小，从而导致矿石的体积偏小，由可知，所测矿石的密度值偏大。
28. 用图甲所示电路测量额定电压为2.5V的小灯泡的电阻，电源电压为3V。
（1）图甲中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，补画一条线将电路连接正确；________
（2）改正错误并检查无误后闭合开关，小灯泡不亮，电压表和电流表均有示数，可能是小灯泡__________（选填序号）；
A．短路 B.开路 C.实际功率太小
（3）实验记录的数据如下表所示，其中第4次实验时电压表的示数如图乙所示，为__________V，接下来测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__________（选填“左”或“右”）端移动；
实验次数
1
2
3
4
5
电压U/V
0.6
1.0
1.5
2.5
电流I/A
0.16
0.2
0.24
0.26
0.3
电阻R/Ω
（4）由实验数据可知，小灯泡正常发光时的电阻为__________Ω（保留1位小数）；
（5）为顺利完成该实验，滑动变阻器的最大阻值应不小于__________Ω；
（6）仅利用本实验提供的器材，__________（选填“能”或“不能”）探究电流与电压的关系。
【答案】 ①. ②. 短路 ③. 2 ④. 左 ⑤. 8.3 ⑥. 15 ⑦. 不能
【解析】
【详解】（1）[1]实验中应将电流表串联在电路中，将电压表并联在灯泡两端，实物图如图所示：
（2）[2]由实物图可知，滑动变阻器与灯泡串联，电流表测电路中的电流，电压表测灯泡两端的电压，串联电路电流表有示数，故障是短路，电压表有示数，则故障是灯泡短路，故A符合题意，BC不符合题意。
故选A。
（3）[3][4]由实物图可知，电压表接的是0~3V的量程，分度值为0.1V，图乙中指针所在位置的示数为2V，所以灯泡两端的电压为2V，已知灯泡额定电压为2.5V，为了测量小灯泡正常发光时的电阻，应增大灯泡两端的电压，减小滑动变阻器两端的电压，由分压原来可知，应减小滑动变阻器接入的阻值，所以滑片应左移。
（4）[5]由表格数据可知，灯泡额定电压为2.5V，通过电流为0.3A，由欧姆定律可知，小灯泡正常发光时的电阻为
（5）[6]当灯泡两端的电压最小时，滑动变阻器两端的电压最大，此时滑动变阻器接入的阻值最大，由表格数据可知，灯泡最小电压为0.6V，通过的电流为0.16A，由欧姆定律可知，滑动变阻器的阻值为
所以为顺利完成该实验，滑动变阻器的最大阻值应不小于15Ω。
（6）[7]探究电流与电压的关系，需要控制电阻一定，由于灯泡电阻随温度发生变化，不是定值，所以仅利用本实验提供的器材不能完成探究电流与电压的关系实验。
四、计算题（第29题8分，第30题10分，共18分）
29. 随着生活水平的提高，煎饼已由果腹的家庭主食变为临沂的一道美食。图甲是具有两档加热功率的煎饼锅，图乙是其内部简化电路图。当开关和均闭合时，煎饼锅的加热功率为968W；仅闭合开关时，煎饼锅的工作电流为1A。求：
（1）当开关和均闭合时，煎饼锅的工作电流和电阻的阻值。
（2）电阻的阻值。
【答案】（1）4.4A，50Ω；（2）170Ω
【解析】
【详解】解：（1）当开关和均闭合时，R2短路了，电路中只有R1接入电路中，这时煎饼锅的工作电流为
电阻的阻值为
（2）仅闭合开关时，R1和R2串联，煎饼锅的工作电流为1A，电路中的总电阻为
电阻的阻值为
R2= R总- R1=220Ω-50Ω=170Ω
答：（1）当开关和均闭合时，煎饼锅的工作电流为4.4A，电阻的阻值为50Ω；
（2）电阻的阻值为170Ω。
30. 2023年3月29日，我国自主研发的首款四座氢内燃机飞机验证机（如图）成功首飞。这架飞机翼展为13.5m，机身长度为8.2m，高压气态储氢罐可储氢4.5kg，最大起飞质量可达1260kg，飞机静止在水平地面上时，轮胎与地面的总接触面积为；在空中以180km/h的速度匀速巡航时，前置螺旋桨提供的牵引力为。已知氢气的热值为，g取10N/kg，求：
（1）达最大起飞质量的飞机静止在水平地面上时对地面的压强；
（2）高压储氢罐内4.5kg的氢气完全燃烧放出的热量；
（3）飞机以180km/h的速度匀速巡航1h牵引力所做的功。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）飞机起飞前对地面的压力等于其重力，即
飞机对地面的压强为
（2）氢气完全燃烧放出的热量为
（3）飞机匀速巡航1h行驶的距离为
飞机以180km/h的速度匀速巡航1h牵引力所做的功为
答：（1）达最大起飞质量的飞机静止在水平地面上时对地面的压强为；
（2）高压储氢罐内4.5kg的氢气完全燃烧放出的热量为；
（3）飞机以180km/h的速度匀速巡航1h牵引力所做的功为。
2023年临沂市初中学业水平考试试题物理
注意事项：
1.本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共10页。满分100分，考试时间90分钟。答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试卷和答题卡规定的位置。考试结束后，将本试卷和答题卡一并交回。
2.答题注意事项见答题卡，答在本试卷上不得分。
第Ⅰ卷（选择题共40分）
一、选择题（每题所列出的四个选项中，只有一项最符合题目要求，每题2分，共40分）
1. 2023年5月17日，我国成功发射了第56颗北斗导航卫星。对其进行在轨测试时。地面测试系统与该卫星之间的通讯利用了（ ）
A. 红外线 B. 电磁波 C. 超声波 D. 次声波
【答案】B
【解析】
【详解】电磁波的传播不需要介质，可以在真空中传播。导航卫星在工作过程中，主要依靠电磁波传递信息，故B符合题意，ACD不符合题意。
故选B。
2. 2023年4月12—27日，50多部小戏小剧优秀作品在人民广场轮番上演，唱“红”了沂蒙时代新旋律。关于戏剧演出，下列判断正确的是（ ）
A. 演员的歌声是由空气振动产生的 B. 现场观众听到的歌声是空气传来的
C. 女高音演员清脆的歌声的音调低 D. 男中音演员高亢的歌声是超声波
【答案】B
【解析】
【详解】A．演员的歌声是由声带振动产生的，故A错误；
B．声音的传播需要介质，现场观众听到的歌声是空气传播，故B正确；
C．女高音演员发出的清脆的歌声，其音调高，故C错误；
D．男中音演员高亢的歌声能被人耳听到，属于20Hz到20000Hz之间的声波，不属于超声波，故D错误。
故选B。
3. 4月20日，天空上演了2023年的首次日食，本次日食出现了日全环食现象，给人们带来难得一见的天文盛宴。下列光现象，与该现象成因相同的是（ ）
A. 小孔成像
B. 水中倒影
C. 镜中文字
D. 空中彩虹
【答案】A
【解析】
【详解】日食是光的直线传播形成的。
A．小孔成像是由于光的直线传播形成的，故A符合题意；
B．水中倒影是由于光的反射形成的，故B不符合题意；
C．镜中的文字是凸透镜成像，属于光的折射，故C不符合题意；
D．空中彩虹是光的色散现象，属于光的折射现象，故D不符合题意。
故选A。
4. 2023年5月10日21时22分，搭载天舟六号货运飞船的长征七号遥七运载火箭点火发射，约10分钟后，飞船与火箭成功分离并进入预定轨道，发射取得圆满成功。天舟六号货运飞船（ ）
A. 离开地面时不受重力 B. 加速上升时质量减小
C. 与火箭分离前相对静止 D. 入轨后运动状态不变
【答案】C
【解析】
【详解】A．重力的定义为：在地球附近的物体都会受到地球吸引的力即重力，因此当天舟六号货运飞船离开地面时，仍然受到重力的作用，故A不符合题意；
B．因为质量是物体的属性，与位置无关，所以当天舟六号货运飞船加速上升时质量不变，故B不符合题意；
C．天舟六号货运飞船与火箭分离前，是一个整体，则相对于火箭是静止的，故C符合题意；
D．入轨后天舟六号货运飞船，做圆周运动，运动状态时刻发生改变，故D不符合题意。
故选C。
5. 沂蒙山区地处中纬度区、属温带季风区大陆性气候，气温适宜，四季分明，物态变化万千。下列物态变化，需要吸收热量的是（ ）
A. 冰雪消融
B. 雾绕山峦
C. 霜满枝头
D. 滴水成冰
【答案】A
【解析】
【详解】A．冰雪消融，物质由固态变为液态，是熔化现象，需要吸收热量，故A符合题意；
B．雾绕山峦，雾是空气中的水蒸气遇冷液化形成的小水珠，是液化现象，需要放出热量，故B不符合题意；
C．霜满枝头，霜是空气中的水蒸气遇冷凝华形成的小冰晶，凝华需要放出热量，故C不符合题意；
D．滴水成冰，物质由液态变为固态，是凝固现象，需要放出热量，故D不符合题意。
故选A。
6. 自劳动课成为中小学一门独立课程以来，小明已学会了多种菜肴的烹饪方法。下列与烹饪有关的说法，正确的是（ ）
A. 锅把手上刻有花纹可以增大摩擦 B. 燃气的热值大小与是否完全燃烧有关
C. 菜被炒熟是做功改变了它的内能 D. 油和水很难融合表明分子间没有间隙
【答案】A
【解析】
【详解】A．锅把手上刻有花纹是在压力一定时，增大接触面的粗糙程度来增大摩擦，故A正确；
B．燃气的热值大小是燃料的一种属性，与是否完全燃烧无关，故B错误；
C．菜被炒熟是通过热传递来改变它的内能，故C错误；
D．油和水很难融合是因为分子结构差别较大，并不能表明分子间没有间隙，故D错误。
故选A。
7. 2023年2月10日，航天员费俊龙、张陆在机械臂的辅助下完成了中国空间站全面建成后航天员的首次出舱活动。机械臂类似人的手臂，具有抓住、拉回、锁死等功能。下图所示工具，正常使用时与机械臂属于同一类杠杆的是（ ）
A. 瓶起子
B. 钢丝钳
C. 核桃夹
D. 食品夹
【答案】D
【解析】
【详解】机械臂使用过程中，动力臂小于阻力臂，是费力杠杆，可以省距离。
A．起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B．钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．食品夹在便用过程中，动力臂小于阻力臂，是费力杠杆，故D符合题意。
故选D。
8. 2023年5月7日上午，我市第十三届全民健身运动会开幕式暨第七届万人健步行活动在五洲湖广场开启。如图所示，航拍本次活动的无人机匀速下降的过程中（ ）
A. 重力不做功 B. 动能减小 C. 重力势能不变 D. 机械能减小
【答案】D
【解析】
【详解】A．无人机匀速下降，在重力的方向上有距离，所以重力有做功，故A不符合题意；
BCD．航拍本次活动的无人机匀速下降的过程中，质量不变，速度不变，所以动能不变；高度下降，重力势能减小；机械能等于动能加势能，则机械能减小。故BC不符合题意，D符合题意。
故选D。
9. 关于电和磁，下列说法正确的是（ ）
A. 摩擦起电的实质是创造了电荷 B. 通电导体周围一定存在磁场
C. 磁感线是磁场中真实存在的线 D. 导体在磁场中运动就会产生电流
【答案】B
【解析】
【详解】A．摩擦起电的实质是电子的转移，电荷不能被创造，故A错误；
B．由奥斯特实验可知，通电导体周围存在磁场，故B正确；
C．为了形象描述磁场的性质而引入了磁场线，磁感线不是磁场中真实存在的，故C错误；
D．只有闭合导体一部分在磁场中做切割磁感线运动，导体中才会有感应电流，故D错误。
故选B。
10. 2023年5月18日，第七届世界智能大会在天津拉开帷幕，我国自主研发的电力组塔机器人展示了自主攀爬越障等一系列施工作业。机器人灵活的动作均是由电动机带动的、下列实验，能说明电动机工作原理的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】A．如图奥斯特实验，能证明电流周围有磁场，故A不符合题意；
B．如图是探究电磁铁磁性强弱与电流大小有关的实验，故B不符合题意；
C．如图是探究通电导体在磁场中受到力的作用的装置，电动机是根据这个原理工作的，故C符合题意；
D．如图是探究电磁感应现象的装置，是发电机原理，故D不符合题意。
故选C。
11. 中国物流之都临沂拥有众多仓库，对仓库的管理也规范有序。某仓库分辨前后门来人的电路为：前门来人闭合开关S1时，红灯L1亮、电铃响；后门来人闭合开关S2时，绿灯L2亮、电铃响，下列四种电路，符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】依题意门来人闭合开关S1时，红灯L1亮、电铃响，说明S1与红灯L1、电铃串联，后门来人闭合开关S2时，绿灯L2亮、电铃响，说明S2与绿灯L2、电铃串联，即无论红灯还是绿灯亮，电铃都响，只需要一个电铃，则电铃应位于干路，且红灯与绿灯并联，红灯L1与串S1联，绿灯L2与S2串联。
A．由图可知，两灯与电铃串联，故A不符合题意；
B．由图可知，红灯与绿灯并联，红灯L1与串S1联，绿灯L2与S2串联，电铃位于干路，故B符合题意；
C．由图可知，电铃与绿灯L2并联，故C不符合题意；
D．由图可知，电铃不在干路，电铃与红灯L1串联在同一条支路上，故D不符合题意。
故选B。
12. 2023年1月16日，我国首艘具有破冰功能的大型航标船“海巡156”轮（如图）在天津列编，正式投入使用。“海巡156”轮（ ）
A. 漂浮在海面上时受力平衡 B. 匀速航行时所受合力向前
C. 加速破冰时惯性越来越大 D. 卸货过程中所受浮力不变
【答案】A
【解析】
【详解】A．漂浮在海面上的航标船，收到竖直向下的重力和竖直向上的浮力，竖直方向处于平衡状态，因此重力和浮力是一对平衡力，故A符合题意；
B．匀速航行时，航标船处于平衡状态，受平衡力，此时合力为0，故B不符合题意；
C．惯性只与物体的质量有关，当加速破冰时，航标船质量不变，则惯性不变，故C不符合题意；
D．因为航标船始终漂浮，浮力等于重力，当卸货时，航标船排开液体的体积变小，则浮力变小，故D不符合题意。
故选A。
13. 2023年5月28日12时31分，自上海虹桥国际机场起飞的国产大飞机C919安全抵达北京首都国际机场（如图），圆满完成了首个商业航班飞行。C919大飞机（ ）
A. 机身是由密度大、硬度大的材料制成的
B. 加速起飞的过程中所受空气浮力大于重力
C. 匀速飞行时机翼上方的空气流速比下方的大
D. 大功率航空发动机的效率能达到100%
【答案】C
【解析】
【详解】A．飞机的机身要轻、强度大，所以机身应用密度小、硬度大的材料制成，故A不符合题意；
B．飞机起飞是因为机翼上下表面的压力差提供的升力，不是因为浮力；加速起飞的过程中，受力不平衡，升力大于重力，故B不符合题意；
C．气流经过机翼上、下表面的时间相同，机翼上表面凸起、下表面平整，则气流经过机翼上方的空气流速比下方的空气流速大，故C符合题意；
D．航空发动机工作时，燃料燃烧释放的能量不可能全部用来做有用功，效率不可能达到100%，故D不符合题意。
故选BC。
14. 下列数据，最接近实际的是（ ）
A. 中学生课桌的高度约80cm B. 成年人正常步行的速度约1km/h
C. 两个鸡蛋的质量约100mg D. 人站立时对地面的压强约
【答案】A
【解析】
【详解】A．中学生的身高160cm左右，中学生课桌的高度约为身高的一半，大约80cm，故A符合题意；
B．成年人正常步行的速度约1.1m/s=3.96km/h，故B不符合题意；
C．一个鸡蛋的质量约为50g，两个鸡蛋的质量约100g，故C不符合题意；
D．人的体重约500N，双脚与地面的接触面积约250cm=0.025m2，由可知，人站立时对地面的压强为
故D不符合题意。
故选A。
15. 如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）
A. 通过R1的电流大于0.3A B. 电阻R1和R2是并联的
C. 电压表的示数为0.9V D. 电阻R2的阻值为3Ω
【答案】D
【解析】
【详解】由实物图可知，电流从电源正极流出，依次流过开关、电阻R1、电流表、电阻R2、最后流回电源负极，所以电阻R1和R2是串联的，电压表并联在R1两端测R1两端的电压；
A．已知电流表的示数为0.3A，由串联电路各处电流相等可知，通过R1的电流等于0.3A，故A不符合题意；
B．电阻R1和R2是串联的，故B不符合题意；
C．由可知，电阻R1两端的电压为
电压表测R1两端的电压，所以电压表的示数为0.6V，故C不符合题意；
D．电阻R2的阻值为
故D符合题意。
故选D。
16. 在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上恰能承接到烛焰清晰的像，下列判断正确的是（ ）
A. 实验用凸透镜的焦距为15.0cm
B. 光屏上的像是烛焰放大的实像
C. 仅将凸透镜左移不能再次成像
D. 仅将光屏右移可模拟近视眼成像
【答案】D
【解析】
【详解】AB．由图可知，此时的物距为
像距为
即，根据凸透镜成像规律可知此时：，，则
由上述式子可知，焦距范围为
成的是倒立缩小的实像，故AB错误；
C．仅将凸透镜左移，此时物距减小，像距增大，由凸透镜成像规律可知，成实像时，物距减小，像距增大，所以仅将凸透镜左移能再次成像，故C错误；
D．近视眼成像是光提前会聚，在视网膜前方会聚成像，仅将光屏右移，此时像距减小，相当于光提前会聚，故D正确。
故选D。
17. 闭合下图所示电路的开关，小磁针静止时指向如图，则（ ）
A. 通电螺线管的左端为N极 B. 电源的左端为正极
C. 电流表的左端为“+”接线柱 D. R的滑片不能置于最右端
【答案】C
【解析】
【详解】ABC．已知小磁针静止时N极水平向左，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端为S极；伸出右手握住螺线管，大拇指所指的方向为通电螺线管的N极，四指弯曲指示电流的方向，因此电源右端为正极、左端为负极，所以电流表的左端为“+”接线柱；故AB不符合题意，C符合题意；
D．R的滑片置于最右端时，为最大阻值，是可以的，故D错误，不符合题意。
故选C。
18. 将一只“6V 3W”的小灯泡与一个阻值为的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（ ）
A. 大于3W B. 等于3W C. 小于3W D. 无法确定
【答案】B
【解析】
【详解】由题意可知小灯泡的电阻为
小灯泡与一个阻值为的电阻串联，所以电路的电流为
所以小灯泡的实际功率为
故选B。
19. 水平桌面上甲、乙两个质量相等但底面积不同的圆柱形容器内装有质量相等的不同液体，两个完全相同的物体在甲、乙两容器中静止时如图所示。下列判断正确的是（ ）
A. 甲容器中的物体所受浮力大 B. 甲容器中的液体的密度大
C. 乙容器对水平桌面的压强大 D. 乙容器底部所受液体的压力大
【答案】C
【解析】
【详解】A．因为物体在甲、乙两液体中漂浮或悬浮，浮力都等于物体的重力，因为是完全相同的物体，所以甲、乙两液体中受到的浮力相等，故A错误；
B．根据物体的浮沉条件，物体在甲液体中悬浮，；物体在乙液体中漂浮，，则乙液体的密度大，故B错误；
C．因为容器对桌面的压力大小等于，因为容器的重力，液体的重力，物体的重力都相等，所以甲乙两容器对桌面的压力相等，根据可知，受力面积小的，压强大，所以乙容器对水平桌面的压强大，故C正确；
D．因为甲、乙两容器为规则形状，液体对容器底部的压力等于液体的重力与物块的重力之和，两容器液体的重力相等，物块的重力相等，则液体对容器底部的压力相等，根据可知，乙液体对容器底部的压强大，故D错误。
故选C。
20. 图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（ ）
A. a是灯泡的U-I图线 B. 灯泡电阻的最小值为
C. R的最大阻值为 D. 电路的最大功率为1.2W
【答案】C
【解析】
【详解】A．分析电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测电路电流。滑动变阻器的滑片由最右端向最左端移动的过程中，电阻越来越小，电路总电阻越来越小，根据欧姆定律可知，电路电流变大，当滑动变阻器阻值最小时，电路电流最大，此时滑动变阻器两端电压为零，因此a是滑动变阻器的U-I图线，故A错误；
B．b是灯泡的U-I图线，由图可知，小灯泡的电阻随电压的增大而增大，当电压为6V时，灯泡有最大电阻
故B错误；
C．a是灯泡的U-I图线，由图可知，当电流最小时，滑动变阻器在最大阻值处，即
故C正确；
D．根据图像可知，当滑动变阻器阻值为零时，电流最大，此时灯泡两端电压等于电源电压，因此电源电压为6V，根据P=UI，当电流最大时，电路的功率最大
P大=UI大=6V×0.6A=3.6W
故D错误。
故选C。
第Ⅱ卷（非选择题 共60分）
二、填空题（每空1分，共18分）
21. 2023年4月29日，我市“水韵琅琊·夜游沂河”文旅项目试营业、游客可乘船观看全国首部东夷和魏晋文化主题行进式实景演出，如图所示。
（1）该项目所在三河口处宽阔的水面能对气温起到一定的调节作用是因为水的比热容较__________；
（2）岸边的太阳能景观灯利用的太阳能属于__________（选填“可再生”或“不可再生”）能源；
（3）船上的游客看到水中欢快游动的鱼儿是光的__________形成的虚像；
（4）一阵风吹来，游船随风微动，说明力可以改变物体的__________；游客感到凉爽是因为汗液蒸发时
__________（选填“吸收”或“放出”）热量；
（5）实景演出时，追光灯发出的红光照到演员黄色的衣服上时，衣服呈__________色；
（6）游玩结束后，关闭了发动机的游船依然能向前运动一段距离，这是因为游船具有__________；游客逐渐离船上岸的过程中，游船排开的水的质量__________（选填“增大”“减小”或“不变”）；水面下0.5m深处的船舷受到的水的压强为__________Pa（水的密度为，g取10N/kg）。
【答案】 ①. 大
②. 可再生 ③. 折射 ④. 运动状态 ⑤. 吸收 ⑥. 黑 ⑦. 惯性 ⑧. 减小 ⑨. 5×103
【解析】
【详解】（1）[1]因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，对周围气温起到很好的调节作用。
（2）[2]太阳能指的是太阳的热辐射能，是一种可再生能源。
（3）[3]渔民叉鱼时，看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，因此我们看到的是变浅的鱼的虚像。
（4）[4]一阵风吹来，游船随风微动，风给船一个力的作用，使得船由静止状态变为运动状态，说明力可以改变物体的运动状态。
[5]游客感到凉爽是因为汗液蒸发时吸收身体的热量，从而感到凉爽。
（5）[6]红光照在黄色衣服上，黄色衣服不能反射红光，只能反射黄光，没有光线进入观众的眼忠，观众看到演员的衣服就是黑色的。
（6）[7]关闭了发动机的游船依然能向前运动一段距离，这是因为游船具有惯性，保持原来向前运动的状态。
[8]游客逐渐离船上岸的过程中，游船上的总质量减小，所以排开的水的质量就减小。
[9]水面下0.5m深处的船舷受到的水的压强为
p=ρ水gh=1.0×103kg/m3 ×10N/kg×0.5m=5×103Pa
22. 2023年，淄博烧烤火出了圈，人们纷纷赴淄“赶烤”，满足味蕾的同时也感受到了淄博人民的热情好客。
（1）串羊肉串的钢签前端尖细，可以减小受力面积，__________（选填“增大”或“减小”）钢签对肉的压强，便于串肉；
（2）烤肉串的过程中，通过__________的方式增加了肉的内能；肉串散发出香味表明分子__________；
（3）烧烤现场“人声鼎沸”指声音的__________（选填“音调高”或“响度大”）；相对于正在一路小跑上菜的服务员，坐在烧烤炉旁的顾客是__________（选填“运动”或“静止”）的；
（4）为让肉串受热均匀，味道更好，部分店家使用了一种新型电烧烤炉，这种烧烤炉可在电热丝烤肉串的同时，由电动机带动肉串缓慢转动，简化电路如图所示、其中电热丝R的阻值为55Ω，电动机的额定功率为22W。该烧烤炉正常工作时，通过电热丝R的电流为__________A；电动机10min消耗的电能为__________J。
【答案】 ①. 增大 ②. 热传递 ③. 在不停地做无规则运动 ④. 响度大 ⑤. 运动 ⑥. 4 ⑦.
【解析】
【详解】（1）[1]串羊肉串的钢签前端尖细，是在压力一定时，减小受力面积，从而增大压强。
（2）[2][3]烤肉串是通过高温物体给低温物体加热，是通过热传递的方式增加肉的内能；肉串散发出香味属于扩散现象，表明分子在不停地做无规则运动。
（3）[4]人声鼎沸指声音大，表明发出声音的响度大。
[5]坐在烧烤炉旁的顾客与正在一路小跑上菜的服务员之间的相对位置在变化，所以以上菜的服务员为参照物，坐在烧烤炉旁的顾客是运动的。
（4）[6]由图可知，R与电动机并联，该烧烤炉正常工作时，通过电热丝R的电流为
[7]由可知，电动机10min消耗的电能为
23. 图甲所示电路的电源电压为3V，闭合开关后，两电流表的指针偏转均如图乙所示，则电路的总电阻为_________ ；断开开关后，电阻的阻值为__________ 。
【答案】 ①. 2 ②. 2.5
【解析】
【详解】[1]根据电路可知，、并联，电流表测支路电流，测干路电流，因为偏转程度相同，则使用大量程，读数为1.5A，使用小量程，读数为0.3A，则电路中的总电阻为
[2]根据并联电路中电流规律，可求的电流为
的电阻为
因为电阻是导体的属性，当断开开关后，阻值不变仍为。
三、作图与实验题（第24题2分，第25题4分，第26题5分，第27题6分，第28题7分，共24分）
24. 作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。
【答案】
【解析】
【详解】漂浮在水面上的小球处于平衡状态，因此受到竖直向下的重力等于竖直向上的浮力，如图所示：
25. 敬老爱亲的小明跟奶奶拉呱时，发现奶奶一直认为“人离平面镜越近，人在镜中的像越大”，为了纠正奶奶的错误认知，小明做了如下实验。
（1）如图所示，将白纸平铺在水平桌面上，用支架把玻璃板架在白纸上，并让玻璃板与纸面__________；
（2）将两支相同的蜡烛A和B分别竖放在玻璃板前后，点燃蜡烛__________（选填“A”或“B”），并移动蜡烛B，直至与蜡烛A的像重合；
（3）为了纠正奶奶的错误认知，小明多次改变蜡烛A的位置时，需确保__________（选填“左右”或“前后”）位置不同；
（4）小明给奶奶变了个戏法：将与蜡烛A的像重合的蜡烛B拿走，并在它的位置处竖放一个光屏。让奶奶透过玻璃板看光屏，光屏上有“蜡烛B”；不透过玻璃板直接看光屏，光屏上的“蜡烛B”却消失了。这个小戏法逗得奶奶开怀大笑，同时小明也给奶奶解释了玻璃板成__________（选填“虚”或“实”）像的道理。
【答案】 ①. 垂直 ②. A ③. 前后 ④. 虚
【解析】
【详解】（1）[1]实验中，眼睛应该与点燃蜡烛的一侧观察，为使B与A的像重合，玻璃板必须与白纸垂直。
（2）[2]实验中为了观察像与实物大小关系，应该点燃蜡烛A，在点燃的一侧观察，并移动蜡烛B，直至与蜡烛A的像重合。
（3）[3]实验中为了证明像的大小与实物离平面镜的距离无关，小明应多次改变蜡烛A的位置时，使蜡烛A到镜面的前后距离不同。
（4）[4]平面镜成虚像，虚像不能用光屏承接，所以不透过玻璃板直接看光屏，看不到像。
26. a、b两个实验小组用相同的酒精灯探究水沸腾前后温度变化的特点，所用实验装置如图甲所示，根据实验数据绘制的图像如图乙所示。
（1）实验过程中，烧杯口出现的“白气”是__________（填物态变化名称）的结果；
（2）由图像可知，水沸腾前温度不断升高，沸腾后温度__________；
（3）进一步分析可知，__________组所用水质量较小；
（4）a、b两组所测水的沸点均不是100℃，这是由于__________（选填“实验误差”或“当地气压”）引起的；
（5）对实验进行评估可知，b组将水加热至沸腾的时间过长，你给他们的合理化建议是：__________（填写一条即可）。
【答案】 ①. 液化 ②. 不变 ③. a ④. 当地气压 ⑤. 提高水的初温或给烧杯加上盖子
【解析】
【详解】（1）[1]“白气”是空气中的水蒸气液化放热形成的小水珠。
（2）[2]由图像可知，水沸腾后，持续吸热，温度不变。
（3）[3]如图乙，a组的水升温快，b组的水升温慢，所以a组所用水的质量较小。
（4）[4]在标准的大气压下，水的沸点是100℃，如果水的沸点低于100℃，这是由于当地气压小于标准大气压引起的。
（5）[5]对实验进行评估可知，b组将水加热至沸腾的时间过长，要缩短加热时间，可以提高水的初温或给烧杯加上盖子，或者适当减少水的质量。
27. 2023年5月17日，我省莱州市西岭村金矿新勘查出金金属储量200t，成为国内最大单体金矿床，为研究西岭金矿矿石，小明利用天平和量筒测量了一小块矿石的密度。
（1）把天平放在水平台上，将游码移至称量标尺左端的零刻度线上，指针的位置如图甲所示，此时应向__________（选填“左”或“右”）调节平衡螺母，使天平平衡；
（2）将矿石放在天平的左盘中，通过向右盘加减砝码后，指针的位置如图甲所示，此时应__________，使天平平衡；
（3）天平平衡后，所用砝码及游码在称量标尺上的位置如图乙所示，则矿石的质量为__________g；
（4）向量筒中倒入60mL的水，用细线拴住矿石并放入量筒中后，量筒中的水面如图丙所示，则矿石的体积为__________cm3；
（5）实验所测矿石的密度为__________g/cm3；
（6）因矿石具有吸水性，实验所测矿石的密度值__________（选填“偏大”或“偏小”）。
【答案】 ①. 右 ②. 调节游码 ③. 48.8 ④. 20 ⑤. 2.44 ⑥. 偏大
【解析】
【详解】（1）[1]由图甲可知，指针偏左，说明左边重，右边轻，应将平衡螺母向轻些的右边调节，使天平平衡。
（2）[2]由图甲可知，指针偏左，说明左边重，右边轻，通过向右盘加减砝码后，指针仍不能平衡，此时应移动游码使天平平衡。
（3）[3]由图乙可知，砝码质量为45g，标尺分度值为0.2g，游码所在位置的示数为3.8g，所以矿石的质量为
（4）[4]由图丙可知，量筒分度值为2mL，液柱所在位置示数为80mL，所以矿石和水的总体积为80mL，已知水的体积为60mL，则矿石的体积为
（5）[5]由可知，所测矿石的密度为
（6）[6]因矿石具有吸水性，会导致水和矿石的总体积偏小，从而导致矿石的体积偏小，由可知，所测矿石的密度值偏大。
28. 用图甲所示电路测量额定电压为2.5V的小灯泡的电阻，电源电压为3V。
（1）图甲中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，补画一条线将电路连接正确；________
（2）改正错误并检查无误后闭合开关，小灯泡不亮，电压表和电流表均有示数，可能是小灯泡__________（选填序号）；
A．短路 B.开路 C.实际功率太小
（3）实验记录的数据如下表所示，其中第4次实验时电压表的示数如图乙所示，为__________V，接下来测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__________（选填“左”或“右”）端移动；
实验次数
1
2
3
4
5
电压U/V
0.6
1.0
1.5
2.5
电流I/A
0.16
0.2
0.24
0.26
0.3
电阻R/Ω
（4）由实验数据可知，小灯泡正常发光时的电阻为__________Ω（保留1位小数）；
（5）为顺利完成该实验，滑动变阻器的最大阻值应不小于__________Ω；
（6）仅利用本实验提供的器材，__________（选填“能”或“不能”）探究电流与电压的关系。
【答案】 ①. ②. 短路 ③. 2 ④. 左 ⑤. 8.3 ⑥. 15 ⑦. 不能
【解析】
【详解】（1）[1]实验中应将电流表串联在电路中，将电压表并联在灯泡两端，实物图如图所示：
（2）[2]由实物图可知，滑动变阻器与灯泡串联，电流表测电路中的电流，电压表测灯泡两端的电压，串联电路电流表有示数，故障是短路，电压表有示数，则故障是灯泡短路，故A符合题意，BC不符合题意。
故选A。
（3）[3][4]由实物图可知，电压表接的是0~3V的量程，分度值为0.1V，图乙中指针所在位置的示数为2V，所以灯泡两端的电压为2V，已知灯泡额定电压为2.5V，为了测量小灯泡正常发光时的电阻，应增大灯泡两端的电压，减小滑动变阻器两端的电压，由分压原来可知，应减小滑动变阻器接入的阻值，所以滑片应左移。
（4）[5]由表格数据可知，灯泡额定电压为2.5V，通过电流为0.3A，由欧姆定律可知，小灯泡正常发光时的电阻为
（5）[6]当灯泡两端的电压最小时，滑动变阻器两端的电压最大，此时滑动变阻器接入的阻值最大，由表格数据可知，灯泡最小电压为0.6V，通过的电流为0.16A，由欧姆定律可知，滑动变阻器的阻值为
所以为顺利完成该实验，滑动变阻器的最大阻值应不小于15Ω。
（6）[7]探究电流与电压的关系，需要控制电阻一定，由于灯泡电阻随温度发生变化，不是定值，所以仅利用本实验提供的器材不能完成探究电流与电压的关系实验。
四、计算题（第29题8分，第30题10分，共18分）
29. 随着生活水平的提高，煎饼已由果腹的家庭主食变为临沂的一道美食。图甲是具有两档加热功率的煎饼锅，图乙是其内部简化电路图。当开关和均闭合时，煎饼锅的加热功率为968W；仅闭合开关时，煎饼锅的工作电流为1A。求：
（1）当开关和均闭合时，煎饼锅的工作电流和电阻的阻值。
（2）电阻的阻值。
【答案】（1）4.4A，50Ω；（2）170Ω
【解析】
【详解】解：（1）当开关和均闭合时，R2短路了，电路中只有R1接入电路中，这时煎饼锅的工作电流为
电阻的阻值为
（2）仅闭合开关时，R1和R2串联，煎饼锅的工作电流为1A，电路中的总电阻为
电阻的阻值为
R2= R总- R1=220Ω-50Ω=170Ω
答：（1）当开关和均闭合时，煎饼锅的工作电流为4.4A，电阻的阻值为50Ω；
（2）电阻的阻值为170Ω。
30. 2023年3月29日，我国自主研发的首款四座氢内燃机飞机验证机（如图）成功首飞。这架飞机翼展为13.5m，机身长度为8.2m，高压气态储氢罐可储氢4.5kg，最大起飞质量可达1260kg，飞机静止在水平地面上时，轮胎与地面的总接触面积为；在空中以180km/h的速度匀速巡航时，前置螺旋桨提供的牵引力为。已知氢气的热值为，g取10N/kg，求：
（1）达最大起飞质量的飞机静止在水平地面上时对地面的压强；
（2）高压储氢罐内4.5kg的氢气完全燃烧放出的热量；
（3）飞机以180km/h的速度匀速巡航1h牵引力所做的功。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）飞机起飞前对地面的压力等于其重力，即
飞机对地面的压强为
（2）氢气完全燃烧放出的热量为
（3）飞机匀速巡航1h行驶的距离为
飞机以180km/h的速度匀速巡航1h牵引力所做的功为
答：（1）达最大起飞质量的飞机静止在水平地面上时对地面的压强为；
（2）高压储氢罐内4.5kg的氢气完全燃烧放出的热量为；
（3）飞机以180km/h的速度匀速巡航1h牵引力所做的功为。
相关试卷
2023年山东省临沂市兰山区中考二模物理试题（含解析）： 这是一份2023年山东省临沂市兰山区中考二模物理试题（含解析），共26页。试卷主要包含了单选题，综合题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
2023年山东省临沂市蒙阴县中考二模物理试题（含解析）： 这是一份2023年山东省临沂市蒙阴县中考二模物理试题（含解析），共24页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
2023年山东省临沂市中考物理试题（含解析）： 这是一份2023年山东省临沂市中考物理试题（含解析），共22页。试卷主要包含了本试卷分第Ⅰ卷两部分，共10页， 关于电和磁，下列说法正确的是等内容，欢迎下载使用。
