2023年江苏省徐州市沛县五中中考物理二模试卷（含解析）

2023年江苏省徐州市沛县五中中考物理二模试卷

一、单选题（本大题共10小题，共20.0分）

1.  下列关于声音的说法，不正确的是(    )

A. 声音是由物体的振动产生的
B. 声音的频率越高，响度就越大
C. 声音在真空中无法传播
D. “闻其声，知其人”是根据声音的音色区分的

2.  如图所示的四种情景中，属于光的折射的是(    )

A. 透过树林的阳光 B. 倒映在湖中的桥
C. 手影 D. 监控设备拍照

3.  教室内的日光灯，开关闭合时，三灯同时亮，开关断开时，三灯同时熄灭，根据你的观察，它们的连接关系应该是(    )

A. 串联 B. 并联
C. 可能并联，也可能串联 D. 无法确定

4.  张老师从实验室中拿出一个凸透镜，用它不能解决的问题是(    )

A. 把天上的星星放大 B. 把文字放大 C. 把文字缩小 D. 让一张干纸片着火

5.  小明在家探究活动时，做了如下记录，其中正确的是(    )

A. 电饭煲铭牌上标有“”等字样
B. 桌上的橡皮掉到地上时间约
C. 小明身体的质量是
D. 房间里寒暑表的示数是

6.  电动自行车给人们的出行带来了便利，电动自行车的设计和应用涉及到了很多物理学知识，以下对电动自行车的分析正确的是(    )

A. 匀速转弯时受到平衡力作用 B. 调速把手相当于一个变阻器
C. 蓄电池在充电过程中把电能转化为机械能 D. 用橡胶作轮胎是因为橡胶的密度小

7.  如图为实验室常用电流表内部构造图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。图中与这一过程工作原理相同的是(    )

A.  B.
C.  D.

8.  在实验中经常遇到现象或效果不明显的问题，我们需要对实验进行优化改进，下列采取的措施合理的是(    )

A. 在测量纸锥下落的速度时，为了方便时间的测量，选用锥角较小的纸锥
B. 在探究平面镜成像时，为了使棋子的像清晰一些，用手电筒对着棋子照
C. 在探究红外线的热效应时，为了使温度计示数变化明显，将玻璃泡涂红
D. 在测大气压值时，为了便于弹簧测力计的测量，选用较大容积的注射器

9.  人体中蕴含着许多物理知识，以下说法错误的是(    )

A. 手臂、腿等部位相当于杠杆 B. 手掌上的纹路可以增大摩擦
C. 呼吸利用了大气压强的作用 D. 较尖的犬牙可以增大对食物的压力

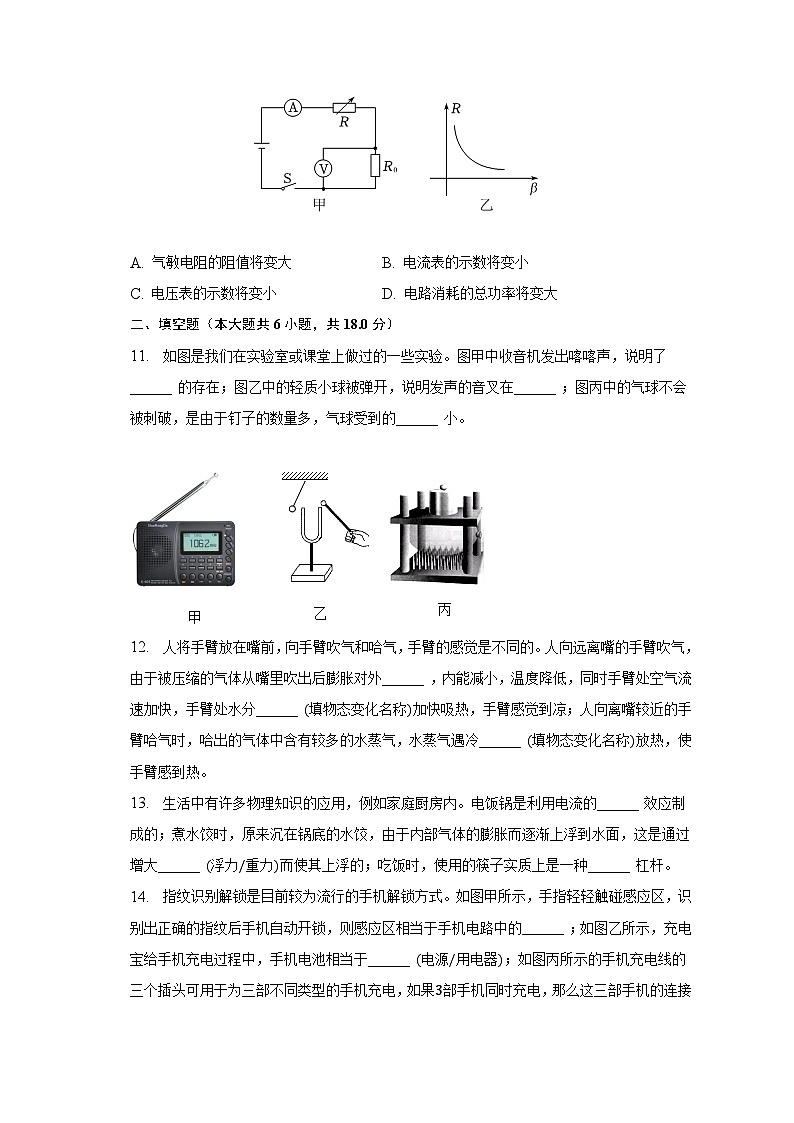

10.  某物理科技小组设计了汽车有害尾气排放检测电路如图甲所示，为气敏电阻，其阻值随有害尾气浓度变化的曲线如图乙所示，为定值电阻，电源电压恒定不变。当有害尾气浓度增大时(    )

A. 气敏电阻的阻值将变大 B. 电流表的示数将变小
C. 电压表的示数将变小 D. 电路消耗的总功率将变大

二、填空题（本大题共6小题，共18.0分）

11.  如图是我们在实验室或课堂上做过的一些实验。图甲中收音机发出喀喀声，说明了______ 的存在；图乙中的轻质小球被弹开，说明发声的音叉在______ ；图丙中的气球不会被刺破，是由于钉子的数量多，气球受到的______ 小。



12.  人将手臂放在嘴前，向手臂吹气和哈气，手臂的感觉是不同的。人向远离嘴的手臂吹气，由于被压缩的气体从嘴里吹出后膨胀对外______ ，内能减小，温度降低，同时手臂处空气流速加快，手臂处水分______ 填物态变化名称加快吸热，手臂感觉到凉；人向离嘴较近的手臂哈气时，哈出的气体中含有较多的水蒸气，水蒸气遇冷______ 填物态变化名称放热，使手臂感到热。

13.  生活中有许多物理知识的应用，例如家庭厨房内。电饭锅是利用电流的______ 效应制成的；煮水饺时，原来沉在锅底的水饺，由于内部气体的膨胀而逐渐上浮到水面，这是通过增大______ 浮力重力而使其上浮的；吃饭时，使用的筷子实质上是一种______ 杠杆。

14.  指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的______ ；如图乙所示，充电宝给手机充电过程中，手机电池相当于______ 电源用电器；如图丙所示的手机充电线的三个插头可用于为三部不同类型的手机充电，如果部手机同时充电，那么这三部手机的连接方式是______ 。



15.  如图甲所示，是小明“探究物质熔化规律”的实验装置。实验中通过水对试管加热，而不是直接加热试管，目的是______ ；实验中每隔一分钟记录一次物质的温度及对应状态，并记录数据，作出温度随时间变化的规律图象，如图乙所示，由图象可知：该物质是______ 选填“晶体”或“非晶体”；比较图象中段与段可知，该物质在______ 选填“”或“”段吸热能力强。



16.  灯泡的电流随电压变化的图象如图乙所示，将此灯泡与定值电阻接入图甲所示的电路中，只闭合开关，小灯泡的实际功率为，则电源电压是______；再闭合开关，电流表的示数变化了，则的阻值是______；通电，定值电阻消耗的电能是______J.


三、作图题（本大题共2小题，共4.0分）

17.  请根据图中的入射光线或折射光线将光路图补充完整。



18.  在图中画出力的力臂和。



四、实验探究题（本大题共2小题，共12.0分）

19.  “探究光的反射规律”的实验装置如图甲所示。平面镜放在水平桌面上，标有刻度图中未画出的白色纸板，能绕垂直于的轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。

实验前，应将纸板______放置于平面镜上，移动激光笔，使入射光束绕入射点沿逆时针方向转动，可观察到反射光束沿______时针方向转动；
移动激光笔，使入射角为，测得反射角也为由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？______；
如图乙所示，将纸板右半部分绕向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了：______；
在图甲中，若将纸板连同激光笔绕向后倾斜，此时反射光束______。
A.仍在纸板上呈现
B.被纸板挡住
C.在纸板前方

20.  小明同学想测量额定电压是的小灯泡的额定功率，他使用了三节新干电池、“”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。

甲图中有一根导线连接错误，请在错误的导线上打“”，并在图上改正；
实验中，他调节滑动变阻器的滑片，多次记录电压表、电流表的示数，根据记录的数据画出了如图乙所示的图像，但粗心的小明同学忘了标电压电流符号，根据灯丝电阻的变化规律判断横坐标是______ 选填“电示电压”或“电流”；
当电压表示数为时，电流表的示数如图丙所示，则小灯泡的额定功率是______ ；
在改正后的图甲电路中只取下小灯泡，将阻值为、、的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。为完成实验可以控制电压表示数为______ 。
A.
B.
C.
D.

五、简答题（本大题共1小题，共2.0分）

21.  入冬后，小明和爸爸一起到商场给爷爷、奶奶选购一台电暖器。对于同一款电暖器在高温挡和低温挡工作时的电路情况，父子俩有不同的意见。爸爸认为高温挡时电暖气接入电路的电阻大，而小明认为高温挡时电暖气接入电路的电阻小。你赞同谁的观点，并阐述理由。

六、计算题（本大题共2小题，共16.0分）

22.  某物体的质量为，体积为，求：
该物体的密度是多少？
该物体浸没在密度为的酒精里，受到的浮力是多少？取。

23.  如图所示电路中，电源电压保持不变，是定值电阻，是最大阻值为的滑动变阻器。闭合开关，当的滑片位于最左端时，电路中的电流为。求：
电阻的阻值；
当滑动变阻器的功率为时，电路中的电流是多少？

七、综合题（本大题共1小题，共10.0分）

24.  阅读短文，回答文后问题。
热泵目前，全世界的能源消耗正逐年大幅度增长，按照现在的能源消耗速度，地球上的不可再生能源在不久的将来将被消耗殆尽，依靠科技进步提高能源利用率已成为我国实现可持续发展的当务之急，热泵就是一种高效利用能源的装置，一般按热源种类不同分为：空气源热泵、水源热泵、地源热泵等，如图所示是常用的压缩式热泵，在蒸发器中的热水出压缩机液体工作物质简称工质从低温热源吸取热量，蒸发为低压蒸气，通过压缩机进入冷凝器中，把热量传给高温热源，冷凝成液体；随后通过节能阀膨胀后又成为液态工质进入蒸发器，不断循环往复，压缩机对工质做功，工质在高温热源放出热量，从低温热源吸取热量，制冷系数，制热系数，若，即热泵消耗电能可以得到的热量，由于热泵既可制冷，又能制热，因而将热泵同时用于工业生产中降温与烘干等处时，热泵的综合效能比单一工作状态时更高，进一步提高了能源的有效利用率，达到节能的目的。
热泵内的工质在冷凝器中通过______的方式改变水的内能填“做功”或“热传递”。
如果电炉工作时，将电能全部转化为水吸收的热量，则将、的冷水加热到，电炉消耗的电能为______。
若使用某型号家用热泵，压缩机功率为，的供热数量与题中水吸收的热量相同时，则热泵比电炉节电______。
热泵实现同时制冷与供热的双重功能时，热泵综合效能的表达式为：______。

答案和解析

1.【答案】

【解析】解：、声音是由物体振动而产生的，故A正确；
B、音调由声源振动的频率决定的，声音的频率越高，音调就越高，故B错误；
C、声音传播靠介质，声音不能在真空中传播，故C正确；
D、不同人发出声音的音色不同，故“闻其声，知其人”是根据声音的音色区分的，故D正确。
故选：。
声音是由物体的振动产生的；
声音的响度与声源振动的幅度有关，振幅越大，响度越大；
声音的音调与声源振动的频率有关，频率越大，音调越高；
音色是声音的特色，与发声体的材料、结构等因素有关；
声音传播靠介质，声音不能在真空中传播。
解决此题要结合声音的特征进行分析判断，牢记影响声音三特性的因素是解决该题的关键。


2.【答案】

【解析】解：、透过树林的阳光属于光的直线传播，故A不符合题意；
B、倒映在湖中的桥属于光的反射，故B不符合题意；
C、手影属于光的直线传播，故C符合题意；
D、监控设备拍照是照相机原理，是凸透镜成像，属于光的折射，故D符合题意。
故选：。
光在同种均匀介质中是沿直线传播的。影子、日食、月食、小孔成像等都属于光的直线传播；
光射到物体的表面会改变传播方向回到原来介质中的现象叫光的反射。平面镜成像、水中景物的倒影都属于光的反射；
光从一种介质斜射到另一种介质时，传播方向通常会发生改变，这种现象叫光的折射。水中“折筷”、海市蜃楼、池水变浅都属于光的折射。
本题考查了光的直线传播、光的反射、光的折射，属于基础性题目，要结合生活、生产中的实例学习理解。


3.【答案】

【解析】解：由用电常识可知，教室内的日光灯在工作时互不影响，一只损坏后，其余的仍能工作，且它们都可以在额定电压下工作，因此，它们一定是并联的，且开关在干路。
故选：。
串联电路的开关控制整个电路，并联电路中干路开关同样可以控制整个电路，故从开关控制效果看，串联、并联均有可能。但为了保证用电器工作时互不影响，我们却应该并联。
该题考查电路设计时开关的位置不同其控制作用也不同，干路开关可以同时控制整个电路，支路开关只能控制相应支路。但家庭电路中却要求各用电器互不影响。


4.【答案】

【解析】解：、天上的星星一定处于凸透镜的倍焦距以外，所以此时通过凸透镜只能成一个倒立缩小的实像，故不可能将天上的星星放大，故该选项符合题意；
B、当将字放到凸透镜的倍焦距以内时，此时看到的就是一个正立放大的虚像；故该选项不符合题意；
C、当将字放到凸透镜的倍焦距以外时，此时看到的就是一个倒立、缩小的实像；故该选项不符合题意；
D、由于凸透镜对光线有会聚的作用，所以它可以让一张干纸片着火，故不符合题意。
故选：。
凸透镜成像的规律。
当时，成倒立、缩小的实像。当时，成倒立、等大的实像。
当时，成倒立、放大的实像。
当时，成正立、放大的虚像。
凸透镜对光线有会聚的作用。
知道凸透镜对光线的作用和其成像规律是解决该题的关键。


5.【答案】

【解析】A、电饭煲属于大功率用电器，故铭牌上标有“”等字样，故A符合实际；
B、课桌上的橡皮掉到地上时间约，故B不符合实际；
C、小明身体的质量是，重力大约，故C不符合实际；
D、房间里的最高温度大约，不可能达到，故寒暑表的示数是是不符合实际的。
故选：。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。


6.【答案】

【解析】解：、自行车转弯时其运动方向发生了改变，不是平衡状态，所以不是受到平衡力的作用，故A错误；
B、电动车的调速把手实际就是一个滑动变阻器，当调速把手转动时，改变了电路中的电阻，从而改变工作电路中的电流的，故B正确；
C、蓄电池充电时，电能转化为化学能，故C错误；
D、用橡胶做汽车轮胎，主要是因为橡胶常温下有良好的弹性，故D错误。
故选：。
物体在平衡力的作用下会保持静止状态或匀速直线运动状态；
电动车的调速把手实际就是一个滑动变阻器，作用是通过改变电阻来改变工作电路中的电流的，电流变了电动机的动力就变了，从而改变了电动车的速度。
蓄电池对外供电时，化学能转化为电能；给蓄电池充电时，电能转化为化学能；
橡胶具有良好的弹性。
本题通过电动自行车考查了平衡状态的判断、滑动变阻器的应用、给蓄电池充电时的能量转化、橡胶材料的特点，属于基础题目。


7.【答案】

【解析】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A、图中为奥斯特实验装置，是利用电流的磁效应制成的，与电流表的制成原理无关，故A错误。
B、图中为发电机的原理图，是利用电磁感应现象制成的，与电流表的制成原理无关。故B错误。
C、图中为电动机的原理图，是利用通电线圈在磁场中受力而转动的理论制成的。故C正确；
D、图中为发电机实物原理图，是利用电磁感应现象制成的，与电流表的制成原理无关。故D错误。
故选：。
首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的制成原理，分别与前面分析的结论对应即可得到答案。
在学过的测量工具或设备中，每个工具或设备都有自己的制成原理，如：天平、温度计、电话、电磁继电器、测力计，以及此题中提到的这些设备。针对它们的制成原理的考查，是一个热点题型，需要重点掌握。


8.【答案】

【解析】解：、锥角小时，受到的空气阻力减小，影响测量结果，故A错误；
B、物体成像要清晰，就必须让物体棋子有足够光线射向平面镜才能成像，而不是让平面镜玻璃板上有足够的光线，故B正确；
C、用温度计观察红外线的热效应时，把玻璃泡涂黑，是因为黑色吸热速度最快，可以使示数变化明显，故C错误；
D、大气压变化值不变，注射器容积越大，测力计变化越小，故D错误。
故选：。
A、物体运动过程中受到空气阻力的作用，纸锥的锥角不同受到的阻力大小也不同；
B、人眼能够看清物体，是因为物体有光线进入人眼，探究平面镜成像时，观察的是棋子，而不是平面镜；
C、用温度计测试不同光的热效应时，可以讲温度计的玻璃泡涂黑，从而使示数变化更加明显；
D、用弹簧测力计和注射器测量大气压时，注射器容积越大，测力计变化越小，测量误差越大。
本题考查了多方面的知识，需要同学逐项分析，判断正误。


9.【答案】

【解析】解：、手臂、腿等部位相当于杠杆，故A正确。
B、手掌的纹络，是增大了接触面的粗糙程度，从而增大了手与物体间的摩擦，故B正确。
C、呼吸利用了大气压强的作用，故C正确。
D、较尖的犬牙是减小受力面积可以增大对食物的压强，故D错误。
故选：。
根据增大和减小压强的方法、增大和减小摩擦力的方法、杠杆的定义、大气压的特点对选项逐一分析得出答案。
本题涉及的知识点较多，综合性强，但涉及的都是基础知识，这要求我们平时学习时要注意总结和掌握。


10.【答案】

【解析】解：由电路图可知，两电阻串联，电压表测定值电阻两端的电压，电流表测电路中的电流，
由图乙可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大，故AB错误；
由可知，定值电阻两端的电压变大，即电压表的示数变大，故C错误；
根据知电路消耗的总功率将变大，故D正确。
故选：。
由电路图可知，两电阻串联，电压表测定值电阻两端的电压，电流表测电路中的电流，根据乙图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，根据判断出电路消耗总功率的变化。
本题考查了电阻的串联特点、欧姆定律的应用，关键是根据图象得出当有害尾气浓度变大时气敏电阻阻值的变化。


11.【答案】电磁波  振动  压强

【解析】解：在实验室或课堂上做过的一些实验。图甲中收音机发出喀喀声，说明了电磁波的存在；图乙中的轻质小球被弹开，说明发声的音叉在振动；图丙中的气球不会被刺破，是由于钉子的数量多，气球受到的压强小。
答案：电磁波；振动；压强。
迅速变化的电流激发电磁波。
声音是由物体的振动产生的。
在压力一定时，受力面积越大，压强越小。
本题考查了电磁波的产生、声音产生的条件和减小压强的办法。本题属于基础性题目。


12.【答案】做功  汽化  液化

【解析】解：人向远离嘴的手臂吹气，由于被压缩的气体从嘴里吹出后膨胀对外做功，内能减小，温度降低，同时手臂处空气流速加快，手臂处水分汽化吸热，手臂感觉到凉；
人向离嘴较近的手臂哈气时，哈出的气体中含有较多的水蒸气，水蒸气遇冷液化放热，使手臂感到热，此时手臂应是潮湿的。
故答案为：做功；汽化；液化。
物体对外做功，物体的内能减小，温度降低；
物质由液态变成气态的过程叫汽化；物质由气态变成液态的过程叫液化。
本题考查了改变内能的方法、物态变化等现象，体现了生活处处皆物理。


13.【答案】热  浮力  费力

【解析】解：电饭锅就是利用电流的热效应工作的，工作时将消耗的电能转化成内能。
煮水饺时，原来沉在锅底的水饺，由于内部气体的膨胀使体积增大，排开水的体积增大，受到的浮力增大，当浮力大于重力时上浮，因此是通过增大浮力而逐渐上浮到水面的；
筷子是杠杆，使用筷子时动力臂小于阻力臂，省距离、但费力，是费力杠杆。
故答案为：热；浮力；费力。
电热器是利用电路的热效应工作，将电能转化为内能；
影响浮力大小的因素有液体的密度和排开液体的体积；水沸腾时，水的沸点不变；
使用筷子时，动力臂小于阻力臂，是费力杠杆，它的好处是省距离。
该题考查了电流的热效应、物体沉浮的条件以及杠杆的分类等知识的考查，是一道综合题，但难度不大。


14.【答案】开关  用电器  并联

【解析】解：手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，感应区相当于电路中的开关，对手机起控制作用；
在给手机电池充电的过程中，电能转化为电池的化学能，则手机电池相当于用电器；
如图丙所示的手机充电线的三个插头可用于为三部不同类型的手机充电，如果部手机同时充电，它们互不影响，则这三部手机的连接方式是并联的。
故答案为：开关；用电器；并联。
一个完整的电路由导线、电源、开关和用电器组成；根据感应区的作用判断感应区相当于手机电路中的什么元件；
充电宝给手机充电过程中，手机电池消耗了电能，并转化为化学能，据此分析其相当于什么元件；
根据串联、并联电路的特点判断三部手机同时充电时的连接方式。
本题考查了电路的组成、电路元件的作用和电路连接方式的判断，属于基础题。


15.【答案】使物质均匀受热  晶体

【解析】解：
将装有固体的试管放入水中加热，这是水浴法，采用水浴法，固体的温度变化比较均匀，并且变化比较慢，便于记录实验温度；
由图可知，该物质在熔化过程中，吸收热量，内能增加，温度不变，故该物质是晶体冰；
用相同的酒精灯加热相同的时间，冰和水吸收的热量相等，冰熔化成水后质量不变，即冰和水的质量相等，由图可知，当都加热时，段冰的温度变化为，而段水的温度变化小于，根据公式可知，该物质固态时的比热容比液态时的比热容小，即段的吸热能力小于段的吸热能力。
故答案为：使物质均匀受热；晶体；。
探究晶体和非晶体的熔化和凝固实验时，一般都采用水浴法，物体的温度变化比较均匀，并且变化比较慢，便于记录实验温度。
根据晶体熔化的特点分析；
运用公式可以知道，当质量和吸收的热量相同时，比热容和升高的温度成反比。
此题涉及到晶体熔化过程中，不断吸收热量，内能不断增大，温度保持不变；的灵活运用等；是一道综合性较强的题目。


16.【答案】

【解析】解：
由小灯泡的图象可知，当灯泡的实际功率为时，，，
由图甲所示电路图可知，只闭合开关时，只有灯泡接入电路，灯泡两端电压等于电源电压，则电源电压：；
由图甲所示电路图可知，闭合开关后再闭合开关，灯泡与电阻并联，电流表测干路电流，电流表示数变大，
由题知，电流表示数变化了，则通过电阻的电流：，
由可得，电阻的阻值：；
通电，定值电阻消耗的电能：。
故答案为：；；。
由小灯泡中的电流随它两端电压变化的图象可知，随着灯两端的电压增大，通过的电流变大，当时，，此时灯的电功率为，由此可知电源电压；
当再闭合开关后，因为灯与电阻并联，电流表示数变化值就是此时通过电阻的电流，利用欧姆定律求的大小；
已知电阻两端电压、通过的电流及通电时间，利用得到消耗的电能。
本题关键有二：一是从图象得出电源电压，二是电阻并联入电路，电路中增加的电流即为通过电阻的电流。


17.【答案】解：过光心的光线经凸透镜其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：


【解析】观察入射光线和折射光线的特点，根据凸透镜的光学特点三条特殊光线作图。
凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。


18.【答案】解：力臂是支点到力的作用线的距离，则动力的力臂为，动力使得杠杆顺时针转动，阻力是阻碍杠杆转动的力，活塞对杠杆向上的作用力为阻力，为竖直向上，作用在点上，如图所示


【解析】力臂是由支点到力的作用线的距离，动力使得杠杆顺时针转动，阻力是阻碍杠杆转动的力，活塞对杠杆向上的作用力为阻力。
力臂的概念和力的示意图的画法中，知道力臂是从支点到力的作用线的垂直距离是关键。易错点将垂足当作动力作用点。


19.【答案】垂直；顺；
一次实验得到的结论具有偶然性；
反射光线、入射光线和法线在同一平面内；
。

【解析】解：
白色纸板应垂直放置于平面镜上，这样反射光线才可以在硬纸板上呈现；
如图甲，移动激光笔，使入射光束绕入射点沿逆时针方向转动，则入射角增大，反射角也增大，则反射光线会远离法线，即反射光线将会顺时针转动；
因为一次实验具有有很大的偶然性，所以不能只由一组数据就得出结论，应改变入射角的度数进行多次实验。
如图乙所示，将纸板右半部分绕向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了反射光线、入射光线和法线在同一平面内；
在图甲中，若将纸板连同激光笔绕向后倾斜，而法线始终垂直于平面镜，则反射光线、入射光线、法线所在的平面也垂直于平面镜，所以可知反射光束在纸板前方，故应选C。
故答案为：垂直；顺；一次实验得到的结论具有偶然性；反射光线、入射光线和法线在同一平面内；。
实验中应将硬纸板垂直置于平面镜上；根据反射角等于入射角的关系进行分析；
为避免实验的偶然性，应多做几次试验，然后才可以得出结论；
光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居在法线的两侧；反射角等于入射角。
实验题是中考中必不可少的题目，要加强实验教学，引导学生从实验中分析现象，归纳总结规律。培养学生观察、分析、概括能力。


20.【答案】电流

【解析】解：电流表应串联在电路中，电压表应与灯并联，如下图所示：

实验中，他调节滑动变阻器的滑片，使电压表的示数从变化到，画出了如图乙所示的图象，由于灯丝的电阻随温度的升高，由可知，灯泡电压的变化量大于电流的变化量，所以可以判断图象的横坐标为电流；
当电压表示数为时，电流表的示数如图丙所示，电流选用小量程，大小为，则小灯泡的额定功率：；
由串联电路的规律及分压原理可得，
方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时，电阻的电压最小，即，
电阻两端控制的最小电压为：；
若电阻两端的电压为时，电路中的电流为：，即最大电流超过了电流表的量程，所以为完成实验可以选取的电压值为，故C正确。
故答案为：见解答图；电流；；。
电流表应串联在电路中，电压表与灯并联；
灯丝的电阻随温度升高而增大。根据欧姆定律，电压的增加量应大于电流的增加量；
根据电流选用小量程确定分度值读数，根据求小灯泡的额定功率；
由串联电路的规律及分压原理得出电阻两端控制的最小电压，若电阻两端的电压为时，由欧姆定律算出电路中的电流，再与电流表的量程比较，进而判断出为完成实验可以选取的电压值。
本题测量额定电压是的小灯泡的额定功率，考查电路连接、影响电阻大小因素、额定功率计算及探究“电压一定时，电流与电阻的关系”中对实验的要求。


21.【答案】解：由于家庭电路的电压一定，根据知，高温挡的电功率大，因而电阻较小，故小明的观点正确。
答：赞同小明的观点，由于家庭电路的电压一定，根据知，高温挡的电功率大，因而电阻较小。

【解析】由于家庭电路的电压一定，根据即可分析。
本题考查电功率计算公式的应用，属于基础题。


22.【答案】解：该物体的密度为：；
物体浸没在液体中时排开液体的体积等于物体自身的体积，
则该物体浸没在酒精中受到的浮力为：
。
答：该物体的密度是；
该物体浸没在密度为的酒精里，受到的浮力是。

【解析】根据密度公式求出该物体的密度；
物体浸没在液体中时排开液体的体积等于物体自身的体积，由阿基米德原理求出该物体受到的浮力。
本题考查了密度公式和阿基米德原理的应用，难度不大。


23.【答案】解：当的滑片位于最左端时，电路为的简单电路，
由欧姆定律可得，电阻的阻值：；
由图可知：、串联，当滑动变阻器的功率为时，
电路中的电流：，
滑动变阻器消耗的电功率：；
即：；
解得：或，
当时，电路中的电流：，
当时，电路中的电流：。
答：电阻的阻值为；
当滑动变阻器的功率为时，电路中的电流为或。

【解析】当的滑片位于最左端时，电路为的简单电路，知道电源的电压和电路中的电流，根据欧姆定律求出电阻的阻值；
根据电阻的串联和欧姆定律表示出电路中的电流，根据表示出滑动变阻器消耗的电功率，根据表达式求解的阻值，再利用求出电路中的电流。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确的表示出滑动变阻器消耗的电功率是关键。


24.【答案】热传递

【解析】解：冷水流过热水器的冷凝器，水温度升高，这是通过热传递的方法改变水的内能；
电能全部转化为水吸收的热量，则消耗的电能；
若使用某型号家用热泵消耗的电能，
则热泵比电炉节电：；
热泵实现同时制冷与供热的双重功能时，热泵综合效能的表达式为。
故答案为：热传递：；；。
冷水流过热水器的冷凝器，水温度升高，这是通过热传递的方法改变水的内能；
电能全部转化为水吸收的热量，根据得出消耗的电能；
根据得出使用某型号家用热泵消耗的电能，根据得出热泵比电炉节电的百分比；
热泵实现同时制冷与供热的双重功能时，根据得出热泵综合效能的表达式。
本题为电功和热量的综合题，有一定难度，关键是从题中得出有用信息。
