粤教版（2019）物理 必修第三册 期末复习题（三）（含答案）

2020-2021学年高二物理粤教版（2019）必修第三册期末复习题（三）

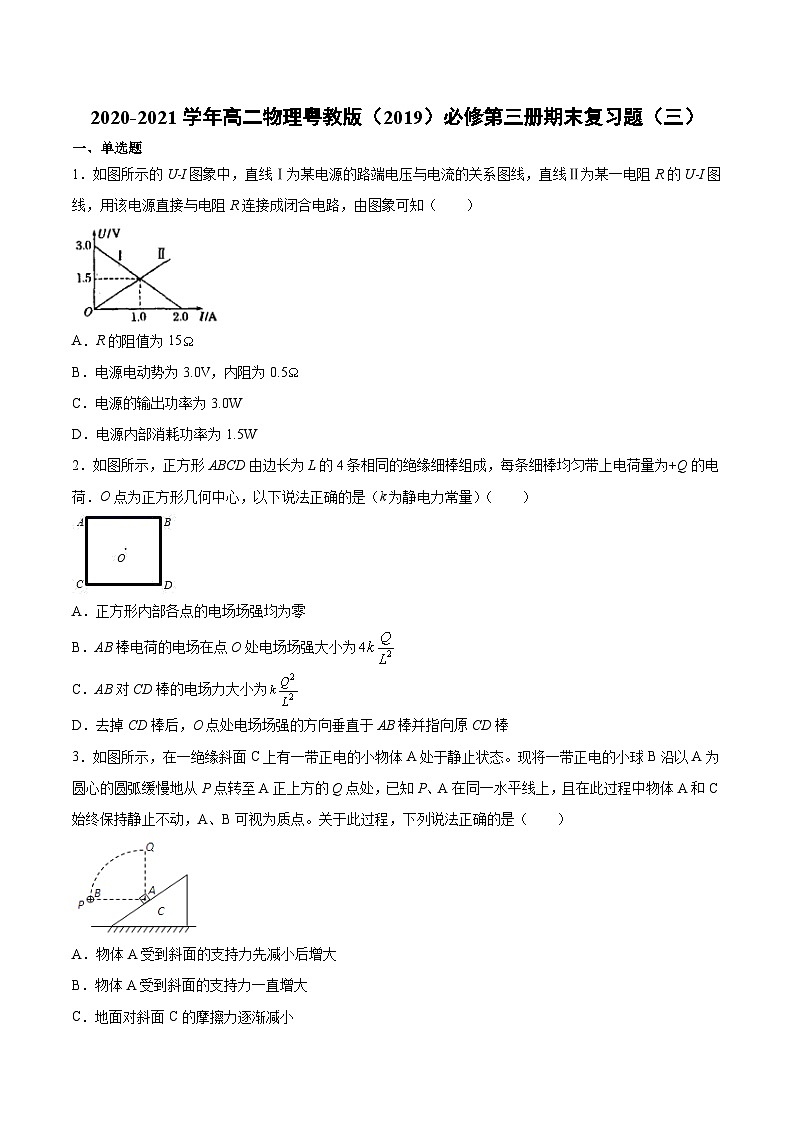

一、单选题

1．如图所示的U-I图象中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的U-I图线，用该电源直接与电阻R连接成闭合电路，由图象可知（　　）

A．R的阻值为15

B．电源电动势为3.0V，内阻为0.5

C．电源的输出功率为3.0W

D．电源内部消耗功率为1.5W

2．如图所示，正方形ABCD由边长为L的4条相同的绝缘细棒组成，每条细棒均匀带上电荷量为+Q的电荷．O点为正方形几何中心，以下说法正确的是（k为静电力常量）（　　）

A．正方形内部各点的电场场强均为零

B．AB棒电荷的电场在点O处电场场强大小为

C．AB对CD棒的电场力大小为

D．去掉CD棒后，O点处电场场强的方向垂直于AB棒并指向原CD棒

3．如图所示，在一绝缘斜面C上有一带正电的小物体A处于静止状态。现将一带正电的小球B沿以A为圆心的圆弧缓慢地从P点转至A正上方的Q点处，已知P、A在同一水平线上，且在此过程中物体A和C始终保持静止不动，A、B可视为质点。关于此过程，下列说法正确的是（　　）

A．物体A受到斜面的支持力先减小后增大

B．物体A受到斜面的支持力一直增大

C．地面对斜面C的摩擦力逐渐减小

D．地面对斜面C的摩擦力先减小后增大

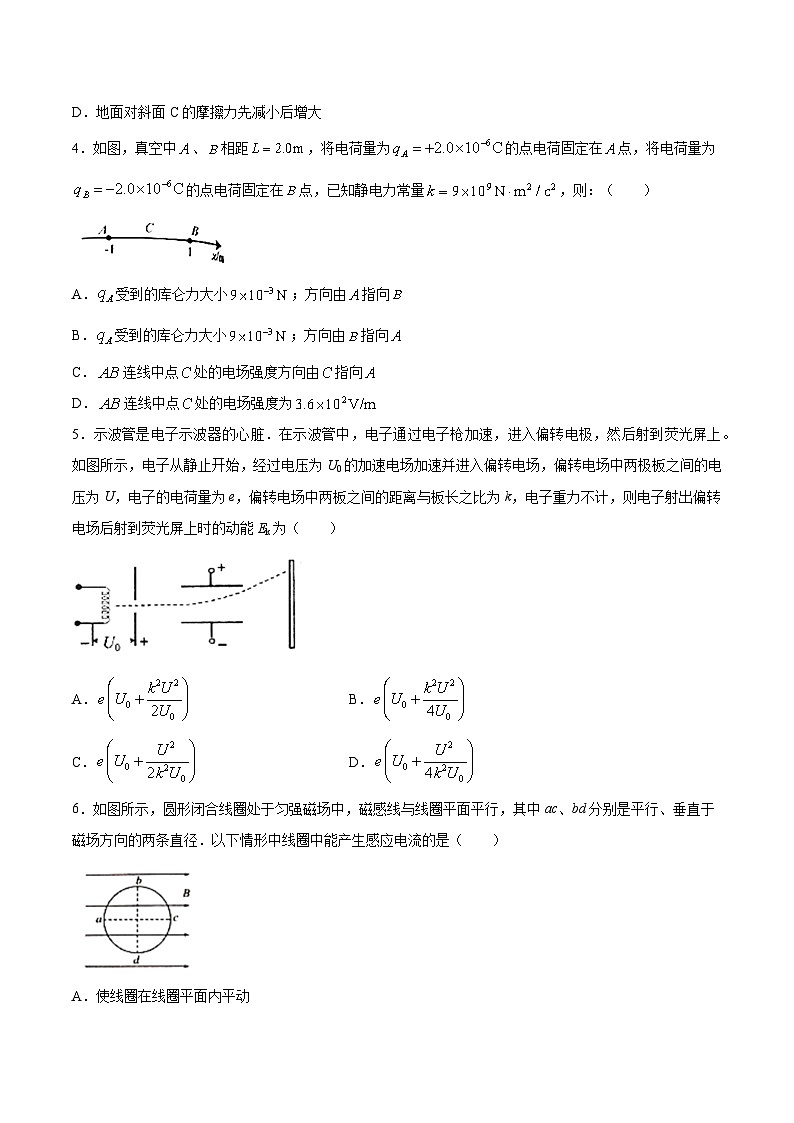

4．如图，真空中、相距，将电荷量为的点电荷固定在点，将电荷量为的点电荷固定在点，已知静电力常量，则：（　　）

A．受到的库仑力大小；方向由指向

B．受到的库仑力大小；方向由指向

C．连线中点处的电场强度方向由指向

D．连线中点处的电场强度为

5．示波管是电子示波器的心脏．在示波管中，电子通过电子枪加速，进入偏转电极，然后射到荧光屏上。如图所示，电子从静止开始，经过电压为U0的加速电场加速并进入偏转电场，偏转电场中两极板之间的电压为U，电子的电荷量为e，偏转电场中两板之间的距离与板长之比为k，电子重力不计，则电子射出偏转电场后射到荧光屏上时的动能Ek为（　　）

A． B．

C． D．

6．如图所示，圆形闭合线圈处于匀强磁场中，磁感线与线圈平面平行，其中ac、bd分别是平行、垂直于磁场方向的两条直径．以下情形中线圈中能产生感应电流的是（　　）

A．使线圈在线圈平面内平动

B．使线圈沿垂直纸面向外平动

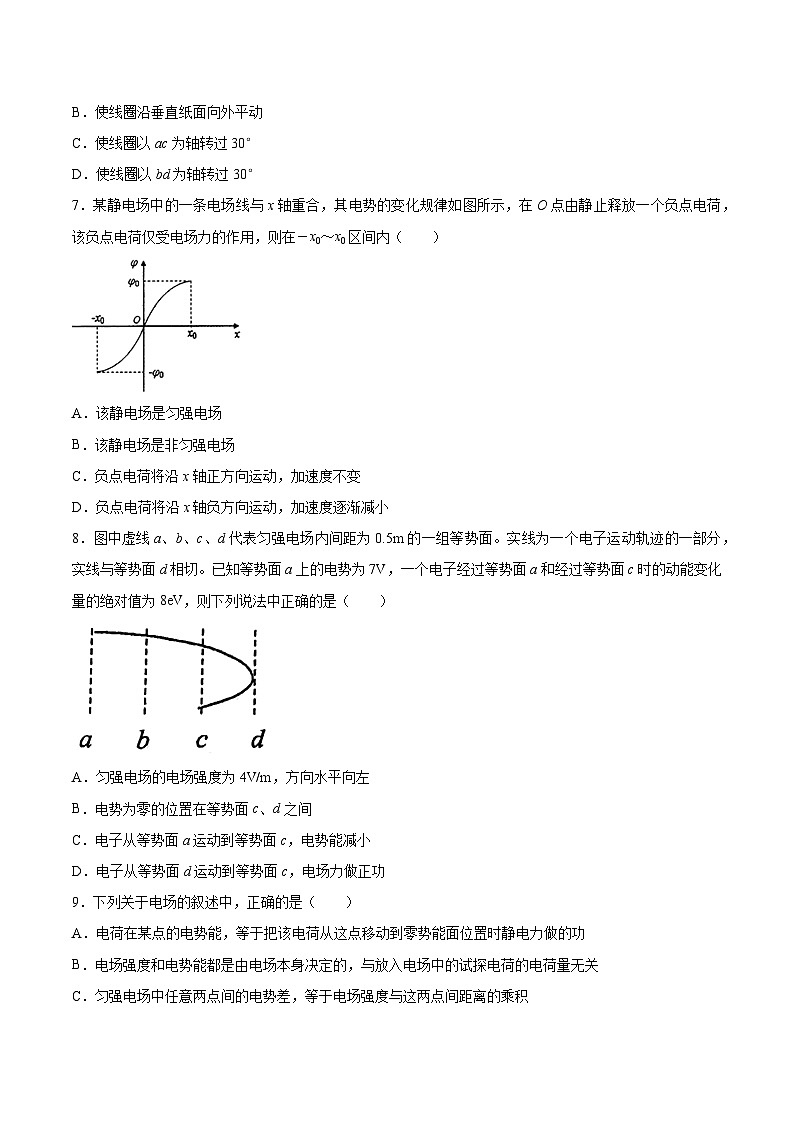

C．使线圈以ac为轴转过30°

D．使线圈以bd为轴转过30°

7．某静电场中的一条电场线与x轴重合，其电势的变化规律如图所示，在O点由静止释放一个负点电荷，该负点电荷仅受电场力的作用，则在－x0～x0区间内（　　）

A．该静电场是匀强电场

B．该静电场是非匀强电场

C．负点电荷将沿x轴正方向运动，加速度不变

D．负点电荷将沿x轴负方向运动，加速度逐渐减小

8．图中虚线a、b、c、d代表匀强电场内间距为0.5m的一组等势面。实线为一个电子运动轨迹的一部分，实线与等势面d相切。已知等势面a上的电势为7V，一个电子经过等势面a和经过等势面c时的动能变化量的绝对值为8eV，则下列说法中正确的是（　　）

A．匀强电场的电场强度为4V/m，方向水平向左

B．电势为零的位置在等势面c、d之间

C．电子从等势面a运动到等势面c，电势能减小

D．电子从等势面d运动到等势面c，电场力做正功

9．下列关于电场的叙述中，正确的是（　　）

A．电荷在某点的电势能，等于把该电荷从这点移动到零势能面位置时静电力做的功

B．电场强度和电势能都是由电场本身决定的，与放入电场中的试探电荷的电荷量无关

C．匀强电场中任意两点间的电势差，等于电场强度与这两点间距离的乘积

D．电荷A、B的电势能分别为，，则电荷B的电势能更大

10．如图甲所示为半径为R、均匀带正电的球体，a、b为过球心O的直线上的两点，a、b两点到O的距离分别为ra、rb，球体在空间产生球对称的电场，场强大小沿半径方向分布情况如图乙所示，E—r曲线下O~R部分的面积等于R~rb部分的面积。下列说法正确的是（　　）

A．a、b两点场强等大、反向

B．a、b两点电势大小相等

C．球面任意一点与b点的电势差都相等

D．a点与球面的电势差等于球面与b点的电势差

11．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相同，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，由此可知（　　）

A．三个等势面中，c等势面电势最高

B．电场中Q点的电势能大于P点

C．该带电质点通过P点时动能较大

D．该带电质点通过Q点时加速度较大

12．若两个质子在某种原子核中相距约为，质子的电荷量为，静电力常量，它们之间的静电斥力大小约为（　　）

A． B． C． D．

13．空间存在平行于x轴方向的静电场，其电势随x0的分布如图所示．一质量为m、电荷量大小为q的带电粒子从坐标原点O由静止开始，仅在电场力作用下沿x轴正方向运动．则下列说法正确的是（　　）

A．该粒子带负电

B．空间存在的静电场场强E是沿x轴正方向均匀减小的

C．该粒子从原点O运动到x0过程中电势能是减小的

D．该粒子运动到x0处的速度大小是

14．如图是课本“用传感器观察电容器的放电过程”实验的原理电路图、实验装置图和计算机显示的电容器放电的电流随时间变化的图像（I-t图像）。实验开始时，电容器C不带电，将开关S与1端相连，电源向电容器充电，充电过程可在短时间内完成。然后掷向2端，电容器通过电阻R放电。关于此实验，下列说法正确的是（　　）

A．将开关S与1端相连的瞬间充电电流可能大于电源的短路电流

B．充电过程中电容器C两端电压随时间变化关系与图丙相似

C．增大R，其他条件不变，重复实验，放电的I-t图与时间轴之间的面积增大

D．增大R，其他条件不变，重复实验，放电电流的最大值减小

二、解答题

15．如图所示是示波管工作的部分原理图，电子在经U1=5000V的加速电压加速后，在距两极板等距处垂直进入两平行板间的匀强电场，若两极板间距d=1.0cm，板长L=4cm，在满足电子能射出偏转电场的条件下，求：

(1)  电子刚好离开电场时所加的偏转电压U2

(2)电子离开电场时偏转的角度的正切。

(3)电子离开偏转电场时的偏移量为y，每单位偏转电压U2引起的偏移量（）叫做示波 管的灵敏度。求示波管的灵敏度。

16．如图所示为一示波管中的水平偏转极板，已知极板的长度为L，两板距离为d，所加偏转电压为U，且下板带正电；若一束电子以初速沿极板的中线进入偏转电场，最终电子从P点飞出。设电子的质量为m，电量为e，不计电子的重力。试求

(1)电子在极板间运动的加速度大小；

(2)电子通过极板发生的偏转距离y；

(3)若规定图中的上极板电势为零，试求P点的电势。

17．将带电荷量为1×10－8 C的电荷，从无限远处移到电场中的A点，要克服静电力做功2×10－6 J，问：

(1)电荷的电势能是增加还是减少？电荷在A点具有多少电势能？

(2)A点的电势是多少？

(3)若静电力可以把带电荷量为2×10－8 C的电荷从无限远处移到电场中的A点，说明电荷带正电还是带负电？静电力做了多少功？(取无限远处为电势零点)

18．密立根用如图所示的实验装置来测定很小的带电油滴所带的电荷量，油滴从喷雾器喷出时由于摩擦而带电，并落入两块相互平行的极板M、N之间的区域（M板带正电、N板带负电）。

(1)透过显微镜观察到P为悬浮油滴，则可推知P带哪种电荷？

(2)若从显微镜中观测到油滴P是半径为R的球体，球的体积公式为。已知：油的密度为ρ，重力加速度为g，极板M、N之间的距离为d，两板间电压为U，那么该油滴的带电量q是多少？

参考答案

1．D 2．D 3．C 4．A 5．D 6．D 7．B 8．D 9．A 10．C 11．A 12．B 13．C 14．D

15．（1）；（2）；（3）

16．（1）；（2）；（3）

17．（1）增加， （2）200V）（3）带负电，

18．(1)负电；(2)
