山东省聊城市阳谷县2022-2023学年九年级下学期期末物理试题（四）（解析版）
展开
这是一份山东省聊城市阳谷县2022-2023学年九年级下学期期末物理试题（四）（解析版），共17页。试卷主要包含了单项选择题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

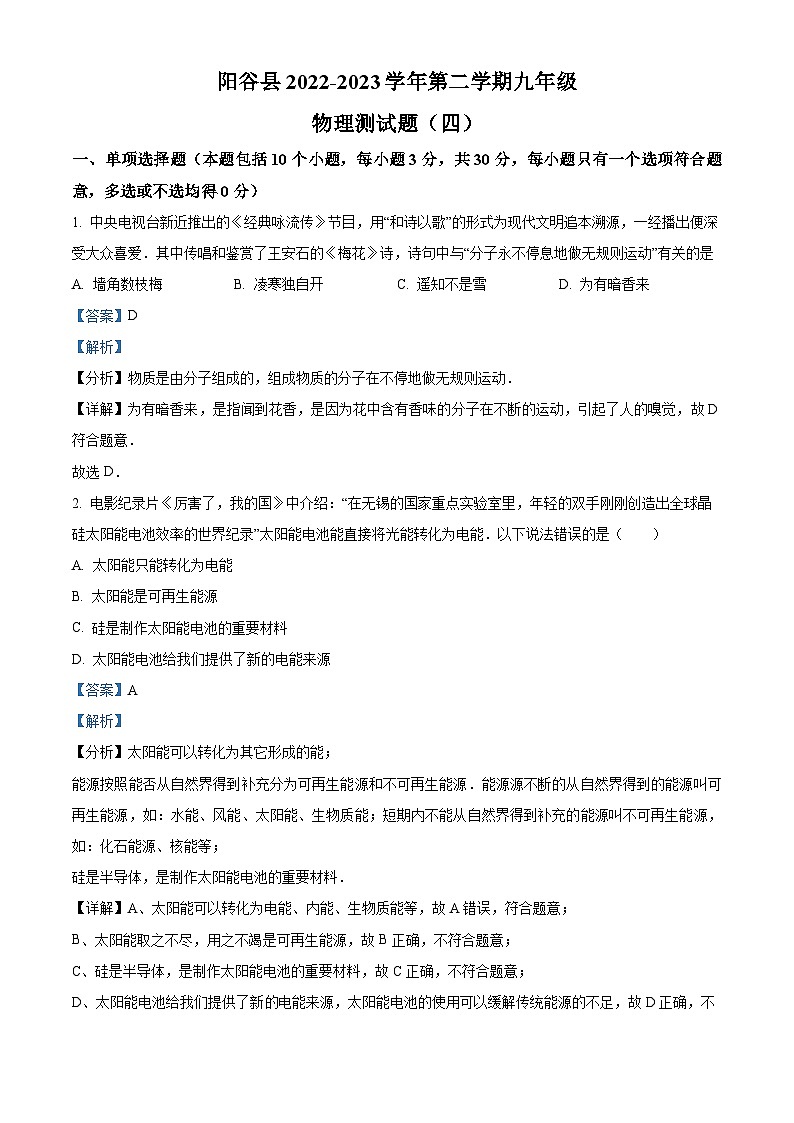

阳谷县2022-2023学年第二学期九年级
物理测试题（四）
一、单项选择题（本题包括10个小题，每小题3分，共30分，每小题只有一个选项符合题意，多选或不选均得0分）
1. 中央电视台新近推出的《经典咏流传》节目，用“和诗以歌”的形式为现代文明追本溯源，一经播出便深受大众喜爱．其中传唱和鉴赏了王安石的《梅花》诗，诗句中与“分子永不停息地做无规则运动”有关的是
A. 墙角数枝梅 B. 凌寒独自开 C. 遥知不是雪 D. 为有暗香来
【答案】D
【解析】
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动．
【详解】为有暗香来，是指闻到花香，是因为花中含有香味的分子在不断的运动，引起了人的嗅觉，故D符合题意．
故选D．
2. 电影纪录片《厉害了，我的国》中介绍：“在无锡的国家重点实验室里，年轻的双手刚刚创造出全球晶硅太阳能电池效率的世界纪录”太阳能电池能直接将光能转化为电能．以下说法错误的是（ ）
A. 太阳能只能转化为电能
B. 太阳能是可再生能源
C. 硅是制作太阳能电池的重要材料
D. 太阳能电池给我们提供了新的电能来源
【答案】A
【解析】
【分析】太阳能可以转化为其它形成的能；
能源按照能否从自然界得到补充分为可再生能源和不可再生能源．能源源不断的从自然界得到的能源叫可再生能源，如：水能、风能、太阳能、生物质能；短期内不能从自然界得到补充的能源叫不可再生能源，如：化石能源、核能等；
硅是半导体，是制作太阳能电池的重要材料．
【详解】A、太阳能可以转化为电能、内能、生物质能等，故A错误，符合题意；
B、太阳能取之不尽，用之不竭是可再生能源，故B正确，不符合题意；
C、硅是半导体，是制作太阳能电池的重要材料，故C正确，不符合题意；
D、太阳能电池给我们提供了新电能来源，太阳能电池的使用可以缓解传统能源的不足，故D正确，不符合题意．
故选A．

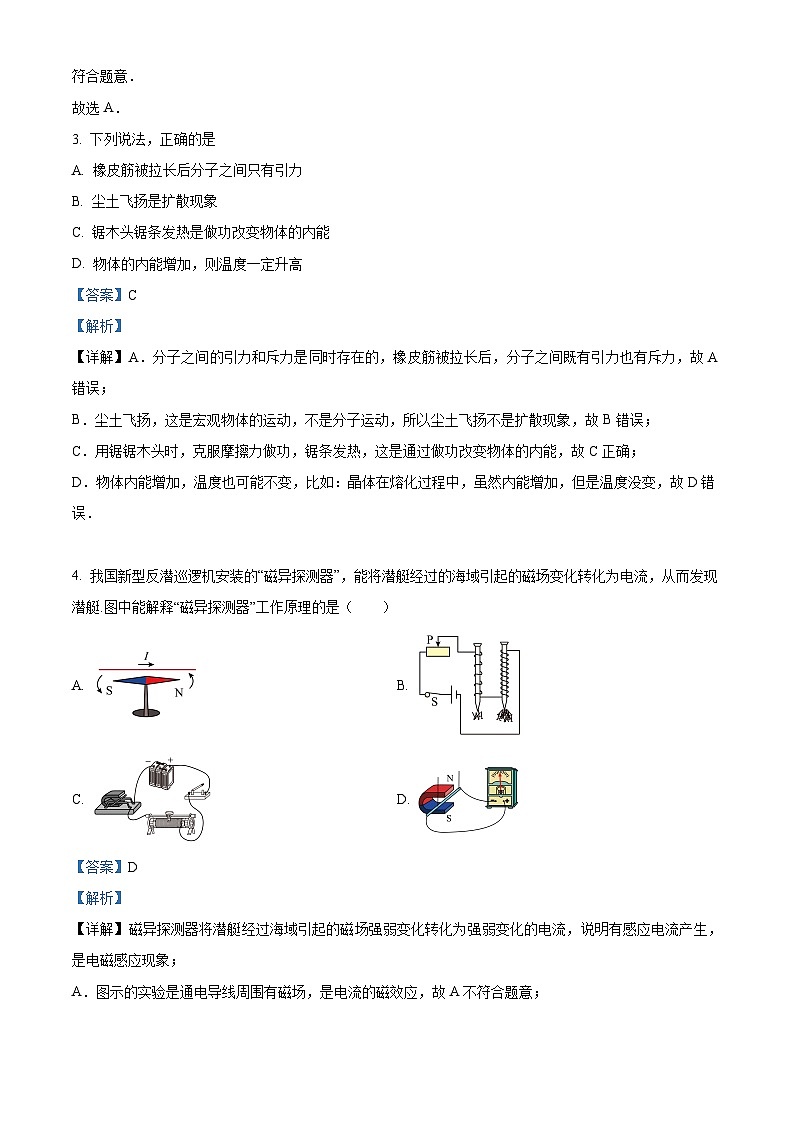

3. 下列说法，正确的是
A. 橡皮筋被拉长后分子之间只有引力
B. 尘土飞扬是扩散现象
C. 锯木头锯条发热是做功改变物体的内能
D. 物体的内能增加，则温度一定升高
【答案】C
【解析】
【详解】A．分子之间的引力和斥力是同时存在的，橡皮筋被拉长后，分子之间既有引力也有斥力，故A错误；
B．尘土飞扬，这是宏观物体的运动，不是分子运动，所以尘土飞扬不是扩散现象，故B错误；
C．用锯锯木头时，克服摩擦力做功，锯条发热，这是通过做功改变物体的内能，故C正确；
D．物体内能增加，温度也可能不变，比如：晶体在熔化过程中，虽然内能增加，但是温度没变，故D错误．
4. 我国新型反潜巡逻机安装的“磁异探测器”，能将潜艇经过的海域引起的磁场变化转化为电流，从而发现潜艇.图中能解释“磁异探测器”工作原理的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，是电磁感应现象；

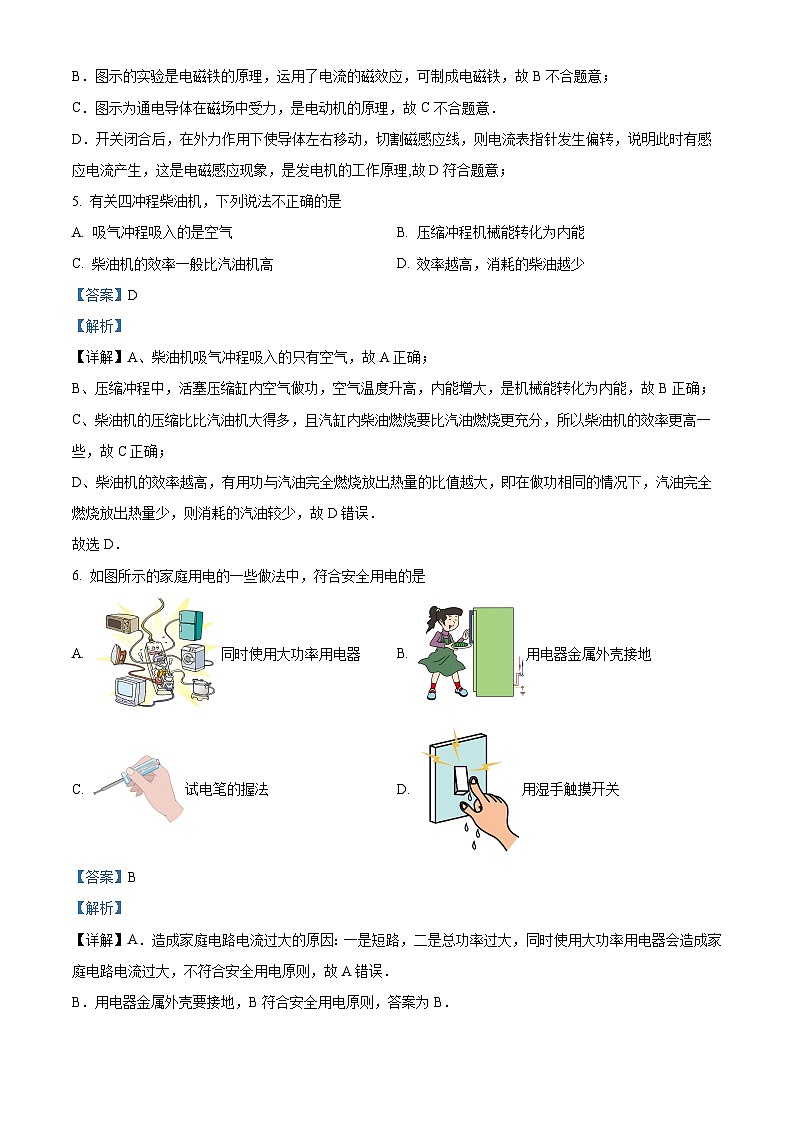

A．图示的实验是通电导线周围有磁场，是电流的磁效应，故A不符合题意；
B．图示的实验是电磁铁的原理，运用了电流的磁效应，可制成电磁铁，故B不合题意；
C．图示为通电导体在磁场中受力，是电动机的原理，故C不合题意．
D．开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理,故D符合题意；
5. 有关四冲程柴油机，下列说法不正确的是
A. 吸气冲程吸入的是空气 B. 压缩冲程机械能转化为内能
C. 柴油机的效率一般比汽油机高 D. 效率越高，消耗的柴油越少
【答案】D
【解析】
【详解】A、柴油机吸气冲程吸入的只有空气，故A正确；
B、压缩冲程中，活塞压缩缸内空气做功，空气温度升高，内能增大，是机械能转化为内能，故B正确；
C、柴油机的压缩比比汽油机大得多，且汽缸内柴油燃烧要比汽油燃烧更充分，所以柴油机的效率更高一些，故C正确；
D、柴油机的效率越高，有用功与汽油完全燃烧放出热量的比值越大，即在做功相同的情况下，汽油完全燃烧放出热量少，则消耗的汽油较少，故D错误．
故选D．
6. 如图所示的家庭用电的一些做法中，符合安全用电的是
A. 同时使用大功率用电器 B. 用电器金属外壳接地
C. 试电笔的握法 D. 用湿手触摸开关
【答案】B
【解析】
【详解】A．造成家庭电路电流过大的原因：一是短路，二是总功率过大，同时使用大功率用电器会造成家庭电路电流过大，不符合安全用电原则，故A错误．
B．用电器金属外壳要接地，B符合安全用电原则，答案为B．
C．试电笔要求应用手接触尾部金属片，才能使测电笔正常工作，故C错误．
D．用湿手触摸开关会造成触电事故，故D不符合安全用电措施．
7. 如图所示的电路，合上开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则合上开关后的现象是（ ）
A. 小灯泡不发光 B. 小灯泡会烧坏
C. 小灯泡仍正常发光 D. 电压表和电流表都没有示数
【答案】C
【解析】
【详解】电路图中电阻和小灯泡串联，电压表测量小灯泡两端电压，电流表测量串联电路中的电流。若将小灯泡和电流表的位置互换，此时电阻和小灯泡仍串联，电流表测串联电路中电流，所以小灯泡仍正常发光，电流表的示数不变，由于电压表并联在电流表的两端，电流表的电阻几乎为0，所以电流表两端没有电压，即电压表的示数为0。故ABD不符合题意；C符合题意。
故选C。
8. 图所示电路，开关闭合，两灯均发光，在甲图中L1比L2亮，在乙图中L2比L1亮，则（ ）
A. A示数大于A1示数 B. A1示数大于A2示数
C. V2示数大于V1示数 D. V示数等于V1示数
【答案】D
【解析】
【详解】AB．由甲图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，也等于A2示数，故AB不符合题意；
CD．由乙图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压；故V示数等于V1示数，也等于V2示数，故D符合题意，C不符合题意。
故选D。
9. 在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时（ ）
A. 电流表A示数不变
B. 电流表A1示数变小
C. 电压表V示数与电流表A示数的比值变大
D. 电压表V示数与电流表A1示数的比值变小
【答案】C
【解析】
【详解】由图可知，两个电阻并联，故电压表测量电源电压或R1两端电压或R2两端电压，电流表A测量干路电流， A1测量R1的电流，当滑动变阻器的滑片P向右移动时，R2变大；
A． R2变大，则总电阻变大，总电流变小，故A的示数变小，故A不符合题意；
B．并联电路中各支路互不影响，故A1不变，故B不符合题意；
C．由欧姆定律可知，电压表V示数与电流表A示数的比值等于总电阻，而总电阻变大，故比值变大，C符合题意；
D．电压表V示数与电流表A1示数的比值等于R1，R1不变，故比值不变，故D不符合题意。
故选C。
10. 将“220V 15W'’的灯泡L1和“220V 60W'’的灯泡L2，串联在220V的电源上，组成闭合的回路(设灯丝电阻不变)，则（ ）
A. 灯泡L1比灯泡L2亮 B. 灯泡L2比灯泡L1亮
C. 两灯的总功率大于15W D. 两灯的实际功率都变为额定功率的一半
【答案】A
【解析】
【详解】由得灯泡电阻：， ，
两灯串联时电路电流：，
灯泡的实际功率： ，，L1的实际功率大于L2的实际功率，故D错误，灯泡L1比灯泡L2亮，故A正确，B错误；两灯的总功率约为10W，故C错误；
故选A.
二、多选题（本题包括3个小题；每小题4分，共12分．每小题的选项中至少有两个选项符合题意，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）
11. 单缸四冲程汽油机铭牌上标有“3000r/min”,则以下说法正确的是
A. 在压缩冲程中，是内能转化为机械能
B. 在工作过程中，汽油机每秒钟完成 100 个冲程，做功 25 次
C. 只有做功冲程是燃气对外做功；
D. 汽油机和柴油机的点火方式不同．
【答案】BCD
【解析】
【详解】A．在压缩冲程中，是机械能转化为内能，故A错误．
B．单缸四冲程汽油机的飞轮转速为3000r/min，则该飞轮1s转50圈，因为一个工作循环飞轮转2周，完成四个工作冲程，做功一次，所以汽油机每秒钟完成 100 个冲程，做功 25 次，故B正确．
C．只有做功冲程燃气推动活塞做功，把内能转化为机械能，其他三个冲程是靠飞轮转动的动能来完成的，故C正确．
D．汽油机和柴油机的点火方式不同．汽油机的点火方式为“点燃式”，柴油机的点火方式为“压燃式”．故D正确．
故答案为BCD．
12. 如图是演示电磁学原理及其应用的示意图，以下说法正确的是（ ）
A. 利用甲实验的原理可制成丁装置
B. 利用乙实验的原理可制成丁装置
C. 丙装置可将内能转化为电能
D. 丁装置可将机械能转化为电能
【答案】AD
【解析】
【分析】弄清每个图形所研究的是哪些实验或现象，然后再进行判断．
【详解】A．甲实验探究的是电磁感应现象，是发电机原理，丁是手摇发电机，故A正确；
B．乙实验探究的是通电导体在磁场中受力运动的现象，是电动机原理，丁是手摇发电机，故B错误；
C．丙是直流电动机的构造模型图，是将电能转化为机械能，故C错误；
D．丁是手摇发电机的模型，可将机械能转化为电能，故D正确；
故选AD．
13. 随着科技发展，各种现代技术不断得到运用．以下说法正确的是（ ）
A. 航天器在月球表面利用声呐测绘地貌
B. Wi﹣Fi无线上网是利用电磁波传输信号
C. 若用超导材料制作远距离输电导线，可大大节约电能
D. 未来可能制造出不消耗能量却能不断对外做功的机器
【答案】BC
【解析】
【详解】声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；Wi﹣Fi无线上网是利用电磁波传递信息的，故B正确；超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线，故C正确；能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D错误；故应选BC．
三、填空题（本题包括6个小题；每空1分，共14分）
14. 如图所示，在一端开口的玻璃管中先倒入一半水然后再缓慢注入一半的酒精，是为了______，将管口密封后上下翻转多次，让水和酒精充分混合，可以观察到混合液的体积______选填“大于”、“小于”或“等于”水和酒精的总体积，这一现象说明了______．
【答案】 ①. 记录混合前酒精和水的总体积 ②. 小于 ③. 分子间存在空隙
【解析】
【详解】如图所示，在一端开口的玻璃管中先倒入一半水，然后再注入一半的酒精，是为了记录混合前酒精和水的总体积，因为分子间存在着间隙，水和酒精充分混合后，酒精分子和水分子分别进入了对方分子的间隙中，使得水和酒精混合后的总体积变小了．
15. 我们县城现在冬季的供暖大都采用水暖，这主要是利用了水的______较大的特性；在寒冬里，水凝固成冰后，它的吸放热能力将______（选填“变大”、“变小”或“不变”），而在夏天，晴天多，日照时间长，是利用太阳能的好时候。某家太阳能热水器的一大桶装水100kg，经过一天的日晒，温度由20℃升高到100℃，则水吸收的太阳能是______J[c水=4.2×103 J/(kg·℃)]。
【答案】 ①. 比热容 ②. 变小 ③. 3.36×107
【解析】
【详解】[1]用水暖供暖，是因为水的比热容大，在其他条件相同时，放出的热量更多。
[2]冰的比热容小于水，故水凝固成冰后，比热容变小，它的吸放热能力变小。
[3]水吸收的太阳能为
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×100kg×(100℃-20℃)=3.36×1067J
16. 奥斯特实验表明：通电导体周围存在着__________；如图（a）所示，根据通电螺线管的电流方向，请判断通电螺线管的左端为__________极；小明家电能表上个月的示数如下表所示：
0
2
4
2
6
这个月底的示数如图（b）所示，可知他家本月用电__________ kW·h，表盘转了__________圈。
【答案】 ①. 磁场 ②. S ③. 120 ④. 72000
【解析】
【详解】[1]奥斯特通过实验说明电流周围存在磁场，磁场方向跟电流方向有关。
[2]根据安培定则，大拇指指向右端，故右端N极，则左端为S极。
[3]如图b，电能表读数为362.6 kW·h，而月初电能表读数为242.6 kW·h，故他家本月用电为
362.6 kW·h﹣242.6 kW·h＝120 kW·h
[4]表盘转了
17. 日本福岛核电站为日本人提供了大量的能源，核泄漏也让日本人民苦不堪言，核电站是将 _______转化为电能的一种装置，核泄漏发生后，在日本的中国留学生纷纷用手机向亲人告诉此事，你知道吗？手机是一个无线接收台，又是一个无线电____ 台．
【答案】 ①. 核能 ②. 发射
【解析】
【详解】[1][2]核电站是利用铀原子核裂变时放出的核能来发电的；手机既能接收信息又能发射信息，所以它是一个无线电接收台，又是一个无线电发射台。
18. 如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
【答案】 ①. 增大 ②. 增大
【解析】
【详解】[1] [2]如图，两电阻串联，电压表测量定值电阻两端的电压．根据题意知，气敏电阻的阻值随酒精气体浓度增大而减小，当驾驶员呼出的酒精气体浓度越大，气敏电阻越小；因为两电阻串联，所以总电阻变小，根据可知，电流变大；R0的阻值不变，电流变大时，根据可知，电压表示数变大．即驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流增大，电压表示数增大．
【点睛】重点是欧姆定律的应用，关键是用好题中给的条件：气敏电阻的阻值随酒精气体浓度增大而减小，然后根据欧姆定律可知电流变大，而定值电阻不变，所以电压表示数也变大．
四、作图题（本题包括2个小题；每小题2分，共4分）
19. 如图所示，小明通过实验探究“通电螺线管的磁场”，已知通电螺线管周围磁感线方向，请在图中标出电源的正、负极，通电螺线管的N、S极和通电瞬间小磁针的偏转方向．
（ ）
【答案】
【解析】
【分析】从螺线管周围的磁感线入手，利用磁感线的特点可以确定螺线管的NS极，利用磁极间的作用规律可以确定磁针的转动方向；利用安培定则可以确定螺线管中的电流方向，进而得到电源的正负极．
【详解】在磁体的周围，磁感线从磁体的N极发出，回到S极，所以，根据螺线管周围磁感线的方向可知，螺线管的右端为N极，左端为S极，由安培定则可知电源的右端为正极、左端为负极；根据异名磁极相互吸引、同名磁极相互排斥可知，图中小磁针的S极应该靠近螺线管的N极，即通电瞬间小磁针顺时针偏转；如图所示：
20. 根据电路实物图，画出对应的电路图。
【答案】
【解析】
【详解】由实物图可知，灯泡和滑动变阻器串联，电流表串联在开关和滑动变阻器之间，电压表测量灯泡两端电压，故电路图如图所示
五、实验题（本题包括3个小题，共20分）
21. 小红所在的实验小组，用如图甲、乙所示的装置探究比较“不同液体的吸热能力”。在两个相同烧杯中分别加入初温、质量均相同的水和食用油，用相同的电加热器加热直到它们各自沸腾（水的沸点为100℃，食用油的沸点为180℃）。
(1)在选择温度计时，有规格为“﹣2～102℃”和“0～200℃”的两种温度计，应选择量程为______的温度计，这样选择的原因是______。
(2)实验中液体吸收的热量是由______（填加热时间的长短/液体的种类）来决定的。
(3)实验记录的数据如下表所示，分析实验数据可知______（填液体1/液体2）是水。
加热时间/min
0
1
2
3
4
5
液体1的温度/℃
20
26
32
38
44
50
液体2的温度/℃
20
24
28
32
36
40
(4)用图丙的装置也可以完成本实验，在图甲、乙和图丙两种装置中，你认为图______（填甲、乙/丙）装置的效果更好，原因是______。
【答案】 ①. 0～200℃ ②. 食用油的沸点为180℃，高于102℃ ③. 加热时间的长短 ④. 液体2 ⑤. 甲、乙 ⑥. 内部加热，热源相对稳定，便于控制相同时间内提供的热量相同
【解析】
【详解】(1)[1][2]水的沸点为100℃，食用油的沸点为180℃，食用油的沸点超过102℃，因此应该选用“0～200℃”的温度计。
(2)[3]实验中是用电加热器加热，电加热器的加热功率一定，加热时间越长，消耗的电能越多，电加热器产生的热量越多。因此实验中液体吸收的热量是由加热时间的长短来决定的。
(3)[4]由实验数据中可以看出，两液体加热时间相同，吸收的热量相同，液体1比液体2升温快。两液体的质量相同，由 ，比热容小的升温快。煤油的比热容比水小，所以液体1是煤油，液体2是水。
(4)[5][6]图丙采用酒精灯加热，很难控制火焰一样，而且采用外部加热易受环境因素的影响，图甲乙中采用相同的电加热器进行内部加热，受外界影响几乎小，热源比较稳定，便于控制相同时间内提供的热量相同。
22. (1)如图1所示，是“探究影响导体电阻大小因素”的实验装置：
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
①实验中通过电流表示数比较电阻丝电阻的大小，小灯泡的作用是_____；
②要探究导体电阻与导体材料是否有关，应将_____两根电阻丝接入电路中；
③若将A、C两根电阻丝接入电路中，电流表示数不同，初步得到的结论是：当材料和长度相同时，导体的电阻跟_____有关；
④小明把一根白炽灯的钨丝接入电路，并用酒精灯加热，发现小灯泡的亮度逐渐变暗，得出导体的电阻还可能跟_____有关的结论；
(2)为了探究电磁铁磁性强弱跟哪些因素有关，同学们用漆包线（表面涂有绝缘漆的导线）绕在大铁钉上，制成简易的电磁铁，如图2所示，用此装置去吸引大头针：
①实验中通过电磁铁_____，判断电磁铁磁性的强弱；
②比较_____两图可知：线圈匝数相同时，电流越大磁性越强；
③根据图丁可以得出的结论是_____。
【答案】 ①. 可以通过灯泡亮度反映电流大小，同时保护电路 ②. A、D ③. 导体的横截面积 ④. 导体温度 ⑤. 吸引大头针数目的多少 ⑥. 乙、丙 ⑦. 电流一定时，电磁铁线圈匝数越多，磁性越强
【解析】
【详解】(1)[1]可以通过灯泡亮度反映电流大小，同时保护电路。
[2]要探究导体电阻与导体材料是否有关，应控制长度和横截面积相同，故用AD。
[3]A、C两根导线，材料、长度都相同，横截面积不同，将这两根电阻丝接入电路中，电流表的示数不同，说明电阻与横截面积有关。
[4]用酒精灯加热，发现小灯泡的亮度逐渐变暗，说明导体电阻发生变化，故电阻与温度有关。
(2)[5]把电磁铁磁性的强弱转换为吸引大头针的数目。
[6]控制线圈匝数相同，改变电流大小，电流越大磁性越强，故选乙、丙
[7]根据图丁可以得出的结论是：电流一定时，电磁铁线圈匝数越多，磁性越强。
23. 小珍在“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“”的小灯泡、电源电压不变、滑动变阻器、开关、单刀双掷开关、电压表、阻值为的定值电阻、导线若干．她根据所给定的器材经过认真思考后，设计了如图甲所示的实验电路．
该实验的原理是______．
小珍连接电路时，开关处于______状态：闭合开关前滑片P应置于滑动变阻器的最______选填“左”或“右”端．
闭合开关S，将拨到触点______选填“a”或“b”，移动滑片P，使电压表的示数为______V．
在确保整个电路安全情况下，保持滑片P位置不变，将开关拨到另一触点，此时电压表的示数如图乙所示，其数值为______V；通过计算可知小灯泡的额定功率是______W．
【答案】 ①. ②. 断开 ③. 右 ④. a ⑤. ⑥. ⑦. 1
【解析】
【详解】[1]测量小灯泡额定功率的实验原理是．
[2][3]为了保护电路，小珍连接电路时，开关应处于断开状态；且闭合开关前滑片P应置于滑动变阻器的最大阻值处，由图知滑片应置于右端．
[4][5]为测量小灯泡额定功率，闭合开关S，应将拨到触点a，此时电压表测灯泡两端电压，所以移动滑片P，使电压表的示数为，此时灯泡正常发光；
[6][7]在确保整个电路安全情况下，保持滑片P位置不变，将开关拨到另一触点，即触点b，此时电压表测灯泡与定值电阻的总电压，电压表示数应大于，所以，由图乙根据电压表的量程可知，电压表应使用量程，分度值，其示数为；
由串联电路特点和欧姆定律可得灯泡正常发光的电流：
，
则小灯泡的额定功率：
．
【点睛】重点是测量小灯泡电功率的实验，难点是缺少电流表时的实验方案设计，结合已知电阻设计串联电路，根据两次电压表的示数差可知定值电阻的电压，再结合定值电阻求电流，进而测出功率．
六、计算题（本题包括3个小题，共20分，解答时应写出必要的文字说明、主要公式和要的演算步．只写最后答案的不得分，有数值计算的题，答案中必须写出数值和单位）
24. 用天然气灶给常温下4 kg的水加热，消耗了0.07 m3的天然气，已知天然气灶烧水的效率为40%，天然气的热值为3.6×107 J/m3，水的比热容为4.2×103 J/（kg·℃），试求：
(1)0.07 m3的天然气完全燃烧放出的热量是多少？
(2)水的温度升高了多少？
【答案】(1) 2.52×106 J；(2) 60 ℃
【解析】
【详解】(1)根据计算 0.07 m3的天然气完全燃烧放出的热量是
；
(2)根据得水吸收的热量为
根据得水升高温度为
【点睛】重点是吸热公式和热值公式的应用，注意公式应用时单位要统一，一般都使用主单位，特别是热值公式应用时，有时要用到体积，有时要用到质量，要统一单位后再计算。
25. 如图是某品牌电水壶，其铭牌上标有“220V 1210W"．求:
（1）加热电阻丝R的阻值多大?
（2）电水壶正常工作，将1kg的20℃水加热到 100℃需要多长时间? [不计热损失，c=4.2×103 J/(kg.℃),计算结果保留整数]
（3）傍晚用电高峰期电压会降低，若电路中只让电水壶单独工作6min，标有“3000r/kW.h”的电能表的转盘转了300转，则电水壶两端实际电压是多少?
【答案】（1）40Ω；（2）278s；（3）200V．
【解析】
【详解】（1）根据电压和电功率计算电阻为R==40Ω；
（2）水的吸热为Q=cm△t=4.2×103 J/(kg.℃)×1kg×(100℃-20℃)=3.36×105J， 电水壶的工作时间为t====278s；
（3）消耗的电能为W==0.1kW•h ，实际电功率为P实===1000W， 根据P=， 实际电压为U实===200V．
26. 如图L1、L2是规格分别为“6V 6W”、“3V 2.7W”的小灯泡，将它们连在如图的电路中，电源电压恒定不变，当只闭合S时，L2正常发光。（不计温度对灯泡电阻的影响）求：
（1）电源电压；
（2）灯泡L1的电阻R1；
（3）当S、S1都闭合时，10s内电流做的总功。
【答案】（1）3V；（2）6Ω；（3）42J
【解析】
【详解】解：（1）由图知，当只闭合S时，电路中只有L2，因为L2正常发光，所以电源电压为
（2）由可得灯泡L1的电阻为
（3）由图知，当S、S1都闭合时，L1、L2并联，由欧姆定律可得通过L1的电流为
此时L2仍然正常发光，由电功率的公式可得通过L2的电流为
干路电流为
10s内电流做的总功为
答：（1）电源电压为3V；
（2）灯泡L1的电阻为6Ω；
（3）当S、S1都闭合时，10s内电流做的总功为42J。
阳谷县2022-2023学年第二学期九年级
物理测试题（四）
一、单项选择题（本题包括10个小题，每小题3分，共30分，每小题只有一个选项符合题意，多选或不选均得0分）
1. 中央电视台新近推出的《经典咏流传》节目，用“和诗以歌”的形式为现代文明追本溯源，一经播出便深受大众喜爱．其中传唱和鉴赏了王安石的《梅花》诗，诗句中与“分子永不停息地做无规则运动”有关的是
A. 墙角数枝梅 B. 凌寒独自开 C. 遥知不是雪 D. 为有暗香来
【答案】D
【解析】
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动．
【详解】为有暗香来，是指闻到花香，是因为花中含有香味的分子在不断的运动，引起了人的嗅觉，故D符合题意．
故选D．
2. 电影纪录片《厉害了，我的国》中介绍：“在无锡的国家重点实验室里，年轻的双手刚刚创造出全球晶硅太阳能电池效率的世界纪录”太阳能电池能直接将光能转化为电能．以下说法错误的是（ ）
A. 太阳能只能转化为电能
B. 太阳能是可再生能源
C. 硅是制作太阳能电池的重要材料
D. 太阳能电池给我们提供了新的电能来源
【答案】A
【解析】
【分析】太阳能可以转化为其它形成的能；
能源按照能否从自然界得到补充分为可再生能源和不可再生能源．能源源不断的从自然界得到的能源叫可再生能源，如：水能、风能、太阳能、生物质能；短期内不能从自然界得到补充的能源叫不可再生能源，如：化石能源、核能等；
硅是半导体，是制作太阳能电池的重要材料．
【详解】A、太阳能可以转化为电能、内能、生物质能等，故A错误，符合题意；
B、太阳能取之不尽，用之不竭是可再生能源，故B正确，不符合题意；
C、硅是半导体，是制作太阳能电池的重要材料，故C正确，不符合题意；
D、太阳能电池给我们提供了新电能来源，太阳能电池的使用可以缓解传统能源的不足，故D正确，不符合题意．
故选A．
3. 下列说法，正确的是
A. 橡皮筋被拉长后分子之间只有引力
B. 尘土飞扬是扩散现象
C. 锯木头锯条发热是做功改变物体的内能
D. 物体的内能增加，则温度一定升高
【答案】C
【解析】
【详解】A．分子之间的引力和斥力是同时存在的，橡皮筋被拉长后，分子之间既有引力也有斥力，故A错误；
B．尘土飞扬，这是宏观物体的运动，不是分子运动，所以尘土飞扬不是扩散现象，故B错误；
C．用锯锯木头时，克服摩擦力做功，锯条发热，这是通过做功改变物体的内能，故C正确；
D．物体内能增加，温度也可能不变，比如：晶体在熔化过程中，虽然内能增加，但是温度没变，故D错误．
4. 我国新型反潜巡逻机安装的“磁异探测器”，能将潜艇经过的海域引起的磁场变化转化为电流，从而发现潜艇.图中能解释“磁异探测器”工作原理的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，是电磁感应现象；
A．图示的实验是通电导线周围有磁场，是电流的磁效应，故A不符合题意；
B．图示的实验是电磁铁的原理，运用了电流的磁效应，可制成电磁铁，故B不合题意；
C．图示为通电导体在磁场中受力，是电动机的原理，故C不合题意．
D．开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理,故D符合题意；
5. 有关四冲程柴油机，下列说法不正确的是
A. 吸气冲程吸入的是空气 B. 压缩冲程机械能转化为内能
C. 柴油机的效率一般比汽油机高 D. 效率越高，消耗的柴油越少
【答案】D
【解析】
【详解】A、柴油机吸气冲程吸入的只有空气，故A正确；
B、压缩冲程中，活塞压缩缸内空气做功，空气温度升高，内能增大，是机械能转化为内能，故B正确；
C、柴油机的压缩比比汽油机大得多，且汽缸内柴油燃烧要比汽油燃烧更充分，所以柴油机的效率更高一些，故C正确；
D、柴油机的效率越高，有用功与汽油完全燃烧放出热量的比值越大，即在做功相同的情况下，汽油完全燃烧放出热量少，则消耗的汽油较少，故D错误．
故选D．
6. 如图所示的家庭用电的一些做法中，符合安全用电的是
A. 同时使用大功率用电器 B. 用电器金属外壳接地
C. 试电笔的握法 D. 用湿手触摸开关
【答案】B
【解析】
【详解】A．造成家庭电路电流过大的原因：一是短路，二是总功率过大，同时使用大功率用电器会造成家庭电路电流过大，不符合安全用电原则，故A错误．
B．用电器金属外壳要接地，B符合安全用电原则，答案为B．
C．试电笔要求应用手接触尾部金属片，才能使测电笔正常工作，故C错误．
D．用湿手触摸开关会造成触电事故，故D不符合安全用电措施．
7. 如图所示的电路，合上开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则合上开关后的现象是（ ）
A. 小灯泡不发光 B. 小灯泡会烧坏
C. 小灯泡仍正常发光 D. 电压表和电流表都没有示数
【答案】C
【解析】
【详解】电路图中电阻和小灯泡串联，电压表测量小灯泡两端电压，电流表测量串联电路中的电流。若将小灯泡和电流表的位置互换，此时电阻和小灯泡仍串联，电流表测串联电路中电流，所以小灯泡仍正常发光，电流表的示数不变，由于电压表并联在电流表的两端，电流表的电阻几乎为0，所以电流表两端没有电压，即电压表的示数为0。故ABD不符合题意；C符合题意。
故选C。
8. 图所示电路，开关闭合，两灯均发光，在甲图中L1比L2亮，在乙图中L2比L1亮，则（ ）
A. A示数大于A1示数 B. A1示数大于A2示数
C. V2示数大于V1示数 D. V示数等于V1示数
【答案】D
【解析】
【详解】AB．由甲图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，也等于A2示数，故AB不符合题意；
CD．由乙图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压；故V示数等于V1示数，也等于V2示数，故D符合题意，C不符合题意。
故选D。
9. 在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时（ ）
A. 电流表A示数不变
B. 电流表A1示数变小
C. 电压表V示数与电流表A示数的比值变大
D. 电压表V示数与电流表A1示数的比值变小
【答案】C
【解析】
【详解】由图可知，两个电阻并联，故电压表测量电源电压或R1两端电压或R2两端电压，电流表A测量干路电流， A1测量R1的电流，当滑动变阻器的滑片P向右移动时，R2变大；
A． R2变大，则总电阻变大，总电流变小，故A的示数变小，故A不符合题意；
B．并联电路中各支路互不影响，故A1不变，故B不符合题意；
C．由欧姆定律可知，电压表V示数与电流表A示数的比值等于总电阻，而总电阻变大，故比值变大，C符合题意；
D．电压表V示数与电流表A1示数的比值等于R1，R1不变，故比值不变，故D不符合题意。
故选C。
10. 将“220V 15W'’的灯泡L1和“220V 60W'’的灯泡L2，串联在220V的电源上，组成闭合的回路(设灯丝电阻不变)，则（ ）
A. 灯泡L1比灯泡L2亮 B. 灯泡L2比灯泡L1亮
C. 两灯的总功率大于15W D. 两灯的实际功率都变为额定功率的一半
【答案】A
【解析】
【详解】由得灯泡电阻：， ，
两灯串联时电路电流：，
灯泡的实际功率： ，，L1的实际功率大于L2的实际功率，故D错误，灯泡L1比灯泡L2亮，故A正确，B错误；两灯的总功率约为10W，故C错误；
故选A.
二、多选题（本题包括3个小题；每小题4分，共12分．每小题的选项中至少有两个选项符合题意，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）
11. 单缸四冲程汽油机铭牌上标有“3000r/min”,则以下说法正确的是
A. 在压缩冲程中，是内能转化为机械能
B. 在工作过程中，汽油机每秒钟完成 100 个冲程，做功 25 次
C. 只有做功冲程是燃气对外做功；
D. 汽油机和柴油机的点火方式不同．
【答案】BCD
【解析】
【详解】A．在压缩冲程中，是机械能转化为内能，故A错误．
B．单缸四冲程汽油机的飞轮转速为3000r/min，则该飞轮1s转50圈，因为一个工作循环飞轮转2周，完成四个工作冲程，做功一次，所以汽油机每秒钟完成 100 个冲程，做功 25 次，故B正确．
C．只有做功冲程燃气推动活塞做功，把内能转化为机械能，其他三个冲程是靠飞轮转动的动能来完成的，故C正确．
D．汽油机和柴油机的点火方式不同．汽油机的点火方式为“点燃式”，柴油机的点火方式为“压燃式”．故D正确．
故答案为BCD．
12. 如图是演示电磁学原理及其应用的示意图，以下说法正确的是（ ）
A. 利用甲实验的原理可制成丁装置
B. 利用乙实验的原理可制成丁装置
C. 丙装置可将内能转化为电能
D. 丁装置可将机械能转化为电能
【答案】AD
【解析】
【分析】弄清每个图形所研究的是哪些实验或现象，然后再进行判断．
【详解】A．甲实验探究的是电磁感应现象，是发电机原理，丁是手摇发电机，故A正确；
B．乙实验探究的是通电导体在磁场中受力运动的现象，是电动机原理，丁是手摇发电机，故B错误；
C．丙是直流电动机的构造模型图，是将电能转化为机械能，故C错误；
D．丁是手摇发电机的模型，可将机械能转化为电能，故D正确；
故选AD．
13. 随着科技发展，各种现代技术不断得到运用．以下说法正确的是（ ）
A. 航天器在月球表面利用声呐测绘地貌
B. Wi﹣Fi无线上网是利用电磁波传输信号
C. 若用超导材料制作远距离输电导线，可大大节约电能
D. 未来可能制造出不消耗能量却能不断对外做功的机器
【答案】BC
【解析】
【详解】声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；Wi﹣Fi无线上网是利用电磁波传递信息的，故B正确；超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线，故C正确；能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D错误；故应选BC．
三、填空题（本题包括6个小题；每空1分，共14分）
14. 如图所示，在一端开口的玻璃管中先倒入一半水然后再缓慢注入一半的酒精，是为了______，将管口密封后上下翻转多次，让水和酒精充分混合，可以观察到混合液的体积______选填“大于”、“小于”或“等于”水和酒精的总体积，这一现象说明了______．
【答案】 ①. 记录混合前酒精和水的总体积 ②. 小于 ③. 分子间存在空隙
【解析】
【详解】如图所示，在一端开口的玻璃管中先倒入一半水，然后再注入一半的酒精，是为了记录混合前酒精和水的总体积，因为分子间存在着间隙，水和酒精充分混合后，酒精分子和水分子分别进入了对方分子的间隙中，使得水和酒精混合后的总体积变小了．
15. 我们县城现在冬季的供暖大都采用水暖，这主要是利用了水的______较大的特性；在寒冬里，水凝固成冰后，它的吸放热能力将______（选填“变大”、“变小”或“不变”），而在夏天，晴天多，日照时间长，是利用太阳能的好时候。某家太阳能热水器的一大桶装水100kg，经过一天的日晒，温度由20℃升高到100℃，则水吸收的太阳能是______J[c水=4.2×103 J/(kg·℃)]。
【答案】 ①. 比热容 ②. 变小 ③. 3.36×107
【解析】
【详解】[1]用水暖供暖，是因为水的比热容大，在其他条件相同时，放出的热量更多。
[2]冰的比热容小于水，故水凝固成冰后，比热容变小，它的吸放热能力变小。
[3]水吸收的太阳能为
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×100kg×(100℃-20℃)=3.36×1067J
16. 奥斯特实验表明：通电导体周围存在着__________；如图（a）所示，根据通电螺线管的电流方向，请判断通电螺线管的左端为__________极；小明家电能表上个月的示数如下表所示：
0
2
4
2
6
这个月底的示数如图（b）所示，可知他家本月用电__________ kW·h，表盘转了__________圈。
【答案】 ①. 磁场 ②. S ③. 120 ④. 72000
【解析】
【详解】[1]奥斯特通过实验说明电流周围存在磁场，磁场方向跟电流方向有关。
[2]根据安培定则，大拇指指向右端，故右端N极，则左端为S极。
[3]如图b，电能表读数为362.6 kW·h，而月初电能表读数为242.6 kW·h，故他家本月用电为
362.6 kW·h﹣242.6 kW·h＝120 kW·h
[4]表盘转了
17. 日本福岛核电站为日本人提供了大量的能源，核泄漏也让日本人民苦不堪言，核电站是将 _______转化为电能的一种装置，核泄漏发生后，在日本的中国留学生纷纷用手机向亲人告诉此事，你知道吗？手机是一个无线接收台，又是一个无线电____ 台．
【答案】 ①. 核能 ②. 发射
【解析】
【详解】[1][2]核电站是利用铀原子核裂变时放出的核能来发电的；手机既能接收信息又能发射信息，所以它是一个无线电接收台，又是一个无线电发射台。
18. 如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
【答案】 ①. 增大 ②. 增大
【解析】
【详解】[1] [2]如图，两电阻串联，电压表测量定值电阻两端的电压．根据题意知，气敏电阻的阻值随酒精气体浓度增大而减小，当驾驶员呼出的酒精气体浓度越大，气敏电阻越小；因为两电阻串联，所以总电阻变小，根据可知，电流变大；R0的阻值不变，电流变大时，根据可知，电压表示数变大．即驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流增大，电压表示数增大．
【点睛】重点是欧姆定律的应用，关键是用好题中给的条件：气敏电阻的阻值随酒精气体浓度增大而减小，然后根据欧姆定律可知电流变大，而定值电阻不变，所以电压表示数也变大．
四、作图题（本题包括2个小题；每小题2分，共4分）
19. 如图所示，小明通过实验探究“通电螺线管的磁场”，已知通电螺线管周围磁感线方向，请在图中标出电源的正、负极，通电螺线管的N、S极和通电瞬间小磁针的偏转方向．
（ ）
【答案】
【解析】
【分析】从螺线管周围的磁感线入手，利用磁感线的特点可以确定螺线管的NS极，利用磁极间的作用规律可以确定磁针的转动方向；利用安培定则可以确定螺线管中的电流方向，进而得到电源的正负极．
【详解】在磁体的周围，磁感线从磁体的N极发出，回到S极，所以，根据螺线管周围磁感线的方向可知，螺线管的右端为N极，左端为S极，由安培定则可知电源的右端为正极、左端为负极；根据异名磁极相互吸引、同名磁极相互排斥可知，图中小磁针的S极应该靠近螺线管的N极，即通电瞬间小磁针顺时针偏转；如图所示：
20. 根据电路实物图，画出对应的电路图。
【答案】
【解析】
【详解】由实物图可知，灯泡和滑动变阻器串联，电流表串联在开关和滑动变阻器之间，电压表测量灯泡两端电压，故电路图如图所示
五、实验题（本题包括3个小题，共20分）
21. 小红所在的实验小组，用如图甲、乙所示的装置探究比较“不同液体的吸热能力”。在两个相同烧杯中分别加入初温、质量均相同的水和食用油，用相同的电加热器加热直到它们各自沸腾（水的沸点为100℃，食用油的沸点为180℃）。
(1)在选择温度计时，有规格为“﹣2～102℃”和“0～200℃”的两种温度计，应选择量程为______的温度计，这样选择的原因是______。
(2)实验中液体吸收的热量是由______（填加热时间的长短/液体的种类）来决定的。
(3)实验记录的数据如下表所示，分析实验数据可知______（填液体1/液体2）是水。
加热时间/min
0
1
2
3
4
5
液体1的温度/℃
20
26
32
38
44
50
液体2的温度/℃
20
24
28
32
36
40
(4)用图丙的装置也可以完成本实验，在图甲、乙和图丙两种装置中，你认为图______（填甲、乙/丙）装置的效果更好，原因是______。
【答案】 ①. 0～200℃ ②. 食用油的沸点为180℃，高于102℃ ③. 加热时间的长短 ④. 液体2 ⑤. 甲、乙 ⑥. 内部加热，热源相对稳定，便于控制相同时间内提供的热量相同
【解析】
【详解】(1)[1][2]水的沸点为100℃，食用油的沸点为180℃，食用油的沸点超过102℃，因此应该选用“0～200℃”的温度计。
(2)[3]实验中是用电加热器加热，电加热器的加热功率一定，加热时间越长，消耗的电能越多，电加热器产生的热量越多。因此实验中液体吸收的热量是由加热时间的长短来决定的。
(3)[4]由实验数据中可以看出，两液体加热时间相同，吸收的热量相同，液体1比液体2升温快。两液体的质量相同，由 ，比热容小的升温快。煤油的比热容比水小，所以液体1是煤油，液体2是水。
(4)[5][6]图丙采用酒精灯加热，很难控制火焰一样，而且采用外部加热易受环境因素的影响，图甲乙中采用相同的电加热器进行内部加热，受外界影响几乎小，热源比较稳定，便于控制相同时间内提供的热量相同。
22. (1)如图1所示，是“探究影响导体电阻大小因素”的实验装置：
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
①实验中通过电流表示数比较电阻丝电阻的大小，小灯泡的作用是_____；
②要探究导体电阻与导体材料是否有关，应将_____两根电阻丝接入电路中；
③若将A、C两根电阻丝接入电路中，电流表示数不同，初步得到的结论是：当材料和长度相同时，导体的电阻跟_____有关；
④小明把一根白炽灯的钨丝接入电路，并用酒精灯加热，发现小灯泡的亮度逐渐变暗，得出导体的电阻还可能跟_____有关的结论；
(2)为了探究电磁铁磁性强弱跟哪些因素有关，同学们用漆包线（表面涂有绝缘漆的导线）绕在大铁钉上，制成简易的电磁铁，如图2所示，用此装置去吸引大头针：
①实验中通过电磁铁_____，判断电磁铁磁性的强弱；
②比较_____两图可知：线圈匝数相同时，电流越大磁性越强；
③根据图丁可以得出的结论是_____。
【答案】 ①. 可以通过灯泡亮度反映电流大小，同时保护电路 ②. A、D ③. 导体的横截面积 ④. 导体温度 ⑤. 吸引大头针数目的多少 ⑥. 乙、丙 ⑦. 电流一定时，电磁铁线圈匝数越多，磁性越强
【解析】
【详解】(1)[1]可以通过灯泡亮度反映电流大小，同时保护电路。
[2]要探究导体电阻与导体材料是否有关，应控制长度和横截面积相同，故用AD。
[3]A、C两根导线，材料、长度都相同，横截面积不同，将这两根电阻丝接入电路中，电流表的示数不同，说明电阻与横截面积有关。
[4]用酒精灯加热，发现小灯泡的亮度逐渐变暗，说明导体电阻发生变化，故电阻与温度有关。
(2)[5]把电磁铁磁性的强弱转换为吸引大头针的数目。
[6]控制线圈匝数相同，改变电流大小，电流越大磁性越强，故选乙、丙
[7]根据图丁可以得出的结论是：电流一定时，电磁铁线圈匝数越多，磁性越强。
23. 小珍在“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“”的小灯泡、电源电压不变、滑动变阻器、开关、单刀双掷开关、电压表、阻值为的定值电阻、导线若干．她根据所给定的器材经过认真思考后，设计了如图甲所示的实验电路．
该实验的原理是______．
小珍连接电路时，开关处于______状态：闭合开关前滑片P应置于滑动变阻器的最______选填“左”或“右”端．
闭合开关S，将拨到触点______选填“a”或“b”，移动滑片P，使电压表的示数为______V．
在确保整个电路安全情况下，保持滑片P位置不变，将开关拨到另一触点，此时电压表的示数如图乙所示，其数值为______V；通过计算可知小灯泡的额定功率是______W．
【答案】 ①. ②. 断开 ③. 右 ④. a ⑤. ⑥. ⑦. 1
【解析】
【详解】[1]测量小灯泡额定功率的实验原理是．
[2][3]为了保护电路，小珍连接电路时，开关应处于断开状态；且闭合开关前滑片P应置于滑动变阻器的最大阻值处，由图知滑片应置于右端．
[4][5]为测量小灯泡额定功率，闭合开关S，应将拨到触点a，此时电压表测灯泡两端电压，所以移动滑片P，使电压表的示数为，此时灯泡正常发光；
[6][7]在确保整个电路安全情况下，保持滑片P位置不变，将开关拨到另一触点，即触点b，此时电压表测灯泡与定值电阻的总电压，电压表示数应大于，所以，由图乙根据电压表的量程可知，电压表应使用量程，分度值，其示数为；
由串联电路特点和欧姆定律可得灯泡正常发光的电流：
，
则小灯泡的额定功率：
．
【点睛】重点是测量小灯泡电功率的实验，难点是缺少电流表时的实验方案设计，结合已知电阻设计串联电路，根据两次电压表的示数差可知定值电阻的电压，再结合定值电阻求电流，进而测出功率．
六、计算题（本题包括3个小题，共20分，解答时应写出必要的文字说明、主要公式和要的演算步．只写最后答案的不得分，有数值计算的题，答案中必须写出数值和单位）
24. 用天然气灶给常温下4 kg的水加热，消耗了0.07 m3的天然气，已知天然气灶烧水的效率为40%，天然气的热值为3.6×107 J/m3，水的比热容为4.2×103 J/（kg·℃），试求：
(1)0.07 m3的天然气完全燃烧放出的热量是多少？
(2)水的温度升高了多少？
【答案】(1) 2.52×106 J；(2) 60 ℃
【解析】
【详解】(1)根据计算 0.07 m3的天然气完全燃烧放出的热量是
；
(2)根据得水吸收的热量为
根据得水升高温度为
【点睛】重点是吸热公式和热值公式的应用，注意公式应用时单位要统一，一般都使用主单位，特别是热值公式应用时，有时要用到体积，有时要用到质量，要统一单位后再计算。
25. 如图是某品牌电水壶，其铭牌上标有“220V 1210W"．求:
（1）加热电阻丝R的阻值多大?
（2）电水壶正常工作，将1kg的20℃水加热到 100℃需要多长时间? [不计热损失，c=4.2×103 J/(kg.℃),计算结果保留整数]
（3）傍晚用电高峰期电压会降低，若电路中只让电水壶单独工作6min，标有“3000r/kW.h”的电能表的转盘转了300转，则电水壶两端实际电压是多少?
【答案】（1）40Ω；（2）278s；（3）200V．
【解析】
【详解】（1）根据电压和电功率计算电阻为R==40Ω；
（2）水的吸热为Q=cm△t=4.2×103 J/(kg.℃)×1kg×(100℃-20℃)=3.36×105J， 电水壶的工作时间为t====278s；
（3）消耗的电能为W==0.1kW•h ，实际电功率为P实===1000W， 根据P=， 实际电压为U实===200V．
26. 如图L1、L2是规格分别为“6V 6W”、“3V 2.7W”的小灯泡，将它们连在如图的电路中，电源电压恒定不变，当只闭合S时，L2正常发光。（不计温度对灯泡电阻的影响）求：
（1）电源电压；
（2）灯泡L1的电阻R1；
（3）当S、S1都闭合时，10s内电流做的总功。
【答案】（1）3V；（2）6Ω；（3）42J
【解析】
【详解】解：（1）由图知，当只闭合S时，电路中只有L2，因为L2正常发光，所以电源电压为
（2）由可得灯泡L1的电阻为
（3）由图知，当S、S1都闭合时，L1、L2并联，由欧姆定律可得通过L1的电流为
此时L2仍然正常发光，由电功率的公式可得通过L2的电流为
干路电流为
10s内电流做的总功为
答：（1）电源电压为3V；
（2）灯泡L1的电阻为6Ω；
（3）当S、S1都闭合时，10s内电流做的总功为42J。
相关试卷
山东省聊城市阳谷县2023-2024学年九年级上学期1月期末物理试题： 这是一份山东省聊城市阳谷县2023-2024学年九年级上学期1月期末物理试题，共8页。
山东省聊城市阳谷县2022-2023学年八年级下学期期末物理试题（图片版含答案）： 这是一份山东省聊城市阳谷县2022-2023学年八年级下学期期末物理试题（图片版含答案），文件包含山东省聊城市阳谷县2022-2023学年八年级下学期期末物理试题docx、山东省聊城市阳谷县2022-2023学年八年级下学期期末物理试题答案docx等2份试卷配套教学资源，其中试卷共14页， 欢迎下载使用。
山东省聊城市阳谷县2022-2023学年八年级下学期期末物理试题（图片版含答案）： 这是一份山东省聊城市阳谷县2022-2023学年八年级下学期期末物理试题（图片版含答案），文件包含山东省聊城市阳谷县2022-2023学年八年级下学期期末物理试题docx、山东省聊城市阳谷县2022-2023学年八年级下学期期末物理试题答案docx等2份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。
