四川省成都市七中实验学校2013-2014学年高二上学期期中考试物理试题
展开

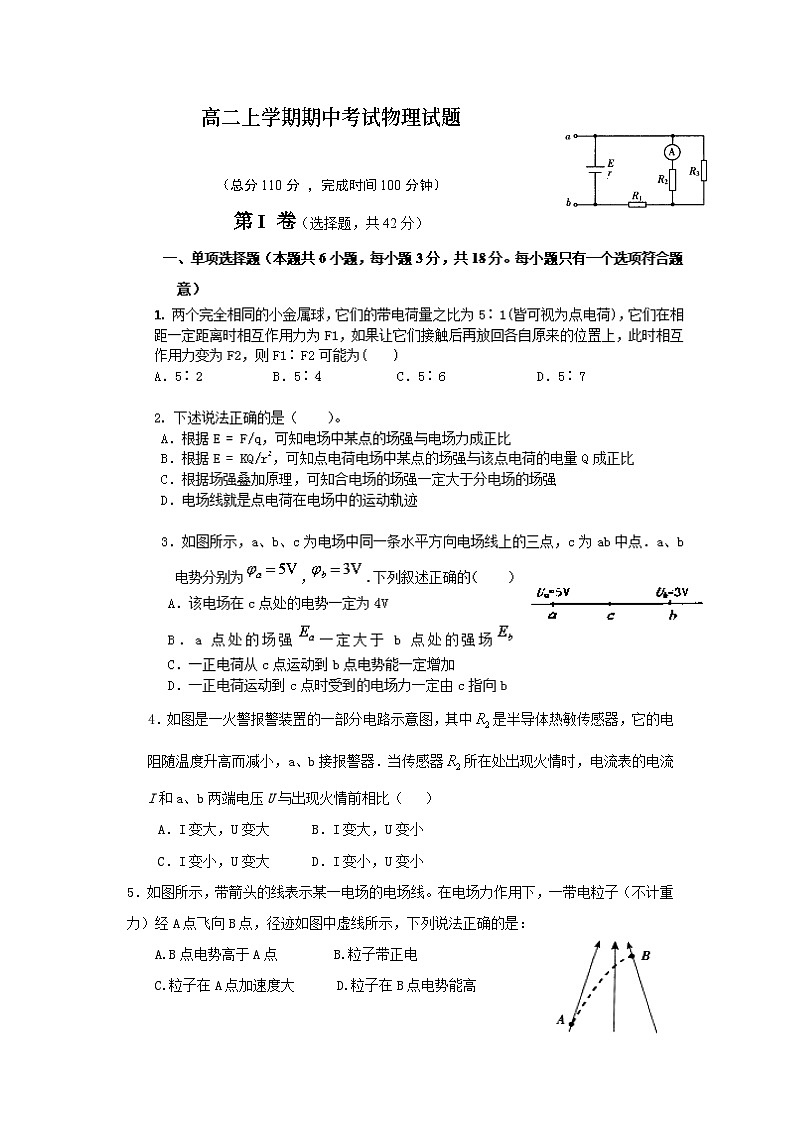

高二上学期期中考试物理试题
（总分110分 ，完成时间100分钟）
第I 卷（选择题，共42分）
4．如图是一火警报警装置的一部分电路示意图，其中
是半导体热敏传感器，它的电阻随温度升高而减小，a、b接报警器．当传感器所在处出现火情时，电流表的电流I和a、b两端电压U与出现火情前相比（ ）
A．I变大，U变大 B．I变大，U变小
C．I变小，U变大 D．I变小，U变小
5．如图所示，带箭头的线表示某一电场的电场线。在电场力作用下，一带电粒子（不计重力）经A点飞向B点，径迹如图中虚线所示，下列说法正确的是：
A.B点电势高于A点 B.粒子带正电
C.粒子在A点加速度大 D.粒子在B点电势能高
6．有一台电风扇，额定电压为220 V，额定电功率为50 W，线圈电阻为0.4 Ω。当电风扇在额定电压下工作时，关于它的线圈电阻每分钟产生的热量是多少，有四位同学计算如下，其中正确的是
A．Q=I2Rt=(
)2×0.4×60J
1.24 J B． Q=Pt=50×60 J=3000 J
C．Q=IU t=
J=3000 J D．Q=
=
J=7.26×106 J
二、不定项选择题（本题共6小题，每小题4分，共24分。每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分）
9．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即 Uab=Ubc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨 迹上的三点，R同时在等势面b上，据此可知（ ）
A．三个等势面中，c的电势最高
B．带电质点在P点的电势能比在Q点的小
C．带电质点在P点的动能与电势能之和比在Q点的小
D．带电质点在P点的加速度比在Q的加速度大

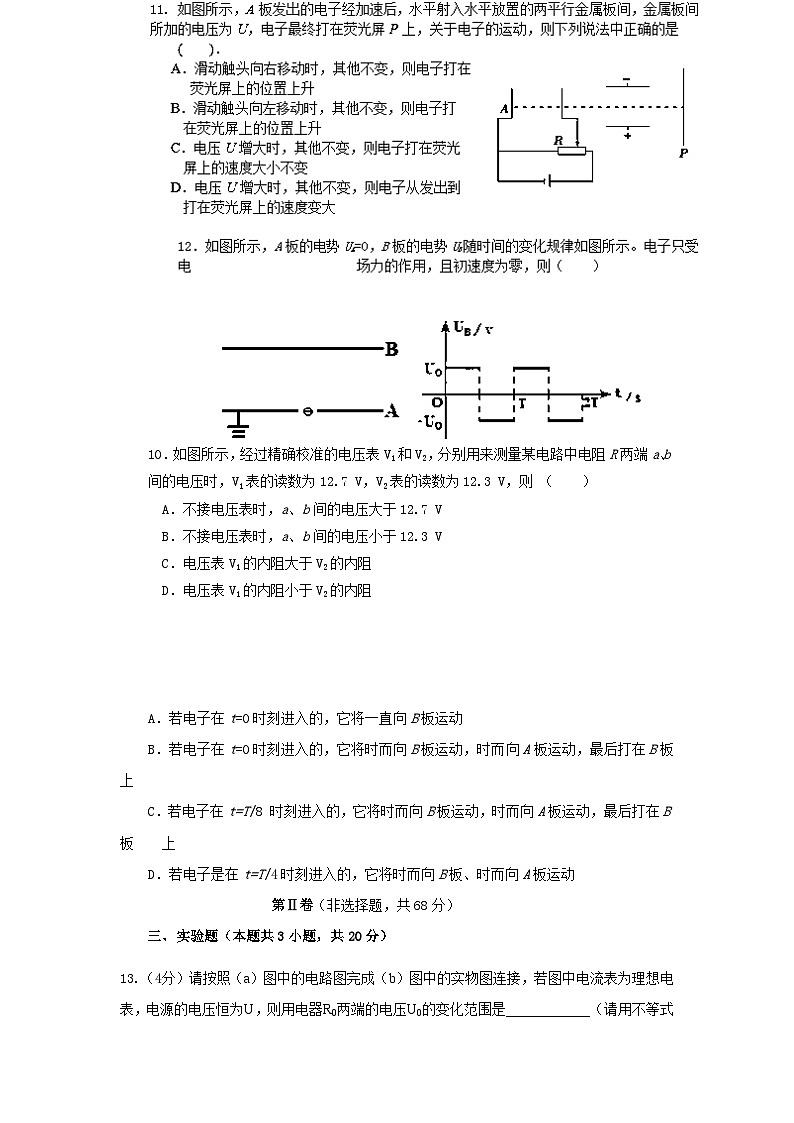

10．如图所示，经过精确校准的电压表V1和V2，分别用来测量某电路中电阻R两端a、b间的电压时，V1表的读数为12.7 V，V2表的读数为12.3 V，则 （ ）
A．不接电压表时，a、b间的电压大于12.7 V
B．不接电压表时，a、b间的电压小于12.3 V
C．电压表V1的内阻大于V2的内阻
D．电压表V1的内阻小于V2的内阻
A．若电子在t=0时刻进入的，它将一直向B板运动
B．若电子在t=0时刻进入的，它将时而向B板运动，时而向A板运动，最后打在B板上
C．若电子在t=T/8 时刻进入的，它将时而向B板运动，时而向A板运动，最后打在B板 上
D．若电子是在t=T/4时刻进入的，它将时而向B板、时而向A板运动
第Ⅱ卷（非选择题，共68分）
三、实验题（本题共3小题，共20分）
13.（4分）请按照（a）图中的电路图完成（b）图中的实物图连接，若图中电流表为理想电表，电源的电压恒为U，则用电器R0两端的电压U0的变化范围是____________（请用不等式表示）。
（2）用多用电表欧姆档测电阻时，下列说法正确的是( )
A．测量前必须进行欧姆档调零，且每次变换测量档位后都要重新调零
B．测量电路中的电阻时，可以不将待测电阻与电源断开
C．多用电表使用完毕，应将选择开关旋到欧姆档“×1”档
D．多用电表使用完毕，应将选择开关旋到“OFF”或交流电压最高档
15.（8分）在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A. 干电池E（电动势约为1.5 V、内电阻大约为1.0 ）
B. 电流表A1（满偏电流2 mA、内阻R A1=20 ）
C. 电流表A2（0~0.6 A、内阻约0.1 ）
D. 滑动变阻器R1（0~10 、2 A）
E. 滑动变阻器R2（0~100 、1 A）
F. 定值电阻R3=980
G. 开关S、导线若干
(1)为了方便且能较精确地进行测量，其中应选用的滑动变阻器是_________（填“R1”
或“R2”）
（2）四位同学分别设计了甲、乙、丙、丁四个实验电路图，其中最合理的是 。
（3）四位同学讨论后，根据最合理的实验方案正确操作，利用测出的数据绘出了右图所示的I1—I2图线（I1为电流表A1的示数，I2为电流表A2的示数）。由图线可求得被测电池的电动势E =_____V (结果保留三位有效数字).内电阻r =_____ (结果保留两位有效数字)。
四、计算题（本题共3小题，共48分。解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值运算的题，答案中必须明确写出数值和单位）
16．（1２分）一太阳能电池板，测得其开路电压为800mV，短路电流为40mA。若该电池板与阻值为20的电灯泡组成一个闭合电路，则它的内阻、路端电压分别是多少？电源效率是多少？
19.（12分）在竖直平面内建立xoy直角坐标系，oy表示竖直向上方向．如图所示．已知该平面内存在沿x轴正向的区域足够大的匀强电场．一带电小球从坐标原点o沿oy方向以4J的初动能竖直向上抛出．不计空气阻力，它到达的最高位置如图中M点所示．求：
（1）小球在M点时的动能EkM．
（2）设小球落回跟抛出点在同一水平面时的位置为N，求小球到达N点时的动能EkN．
