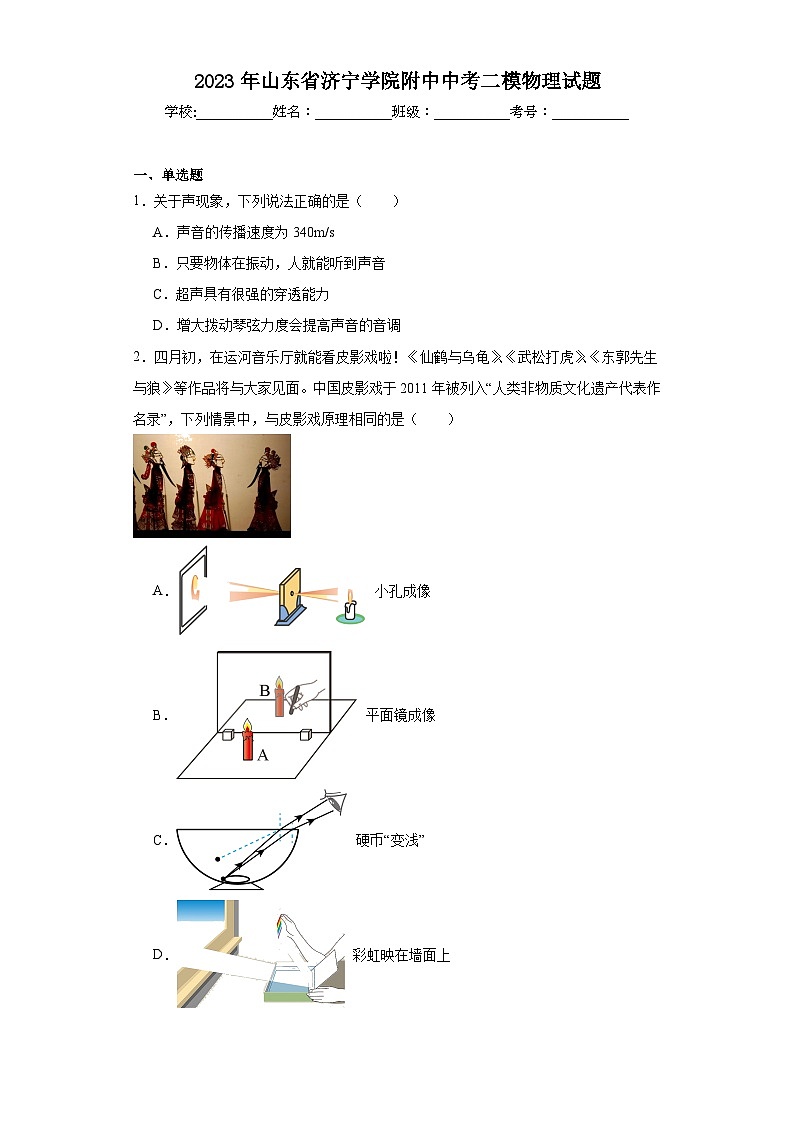

2023年山东省济宁学院附中中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．关于声现象，下列说法正确的是（　　）
A．声音的传播速度为340m/s
B．只要物体在振动，人就能听到声音
C．超声具有很强的穿透能力
D．增大拨动琴弦力度会提高声音的音调
2．四月初，在运河音乐厅就能看皮影戏啦！《仙鹤与乌龟》、《武松打虎》、《东郭先生与狼》等作品将与大家见面。中国皮影戏于2011年被列入“人类非物质文化遗产代表作名录”，下列情景中，与皮影戏原理相同的是（　　）

A．  小孔成像
B．  平面镜成像
C．  硬币“变浅”
D．  彩虹映在墙面上

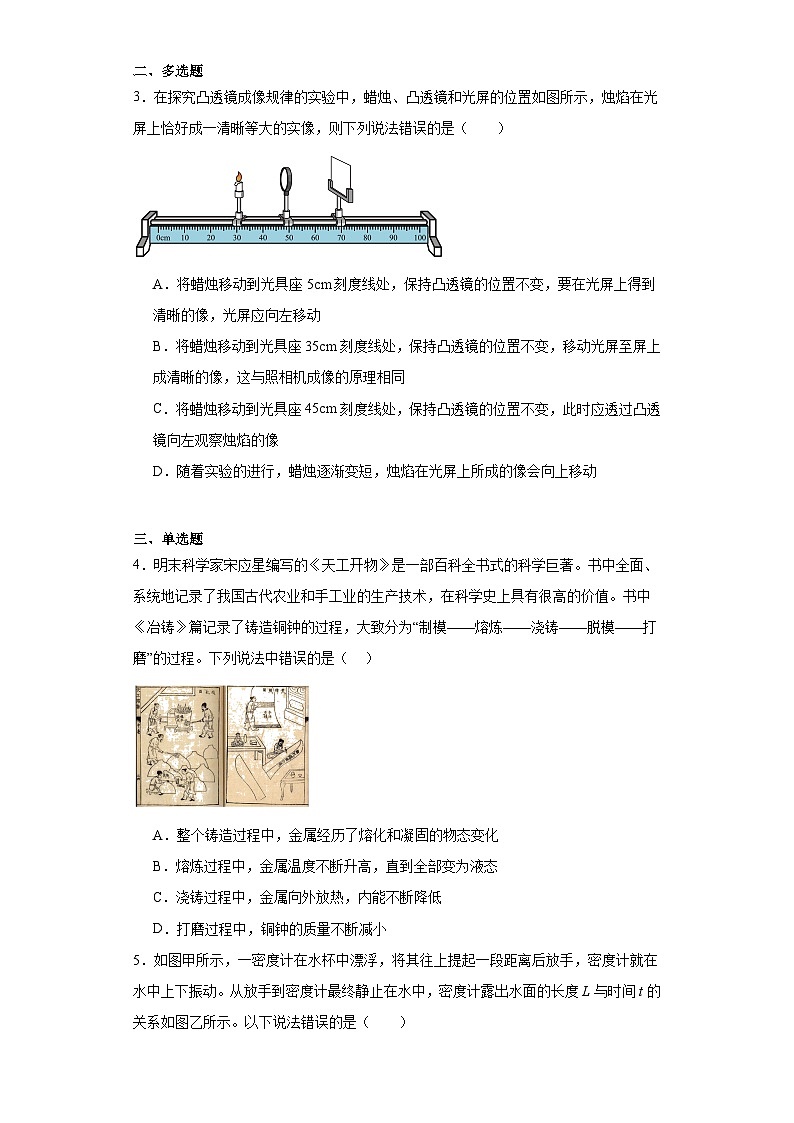

二、多选题
3．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，则下列说法错误的是（　　）

A．将蜡烛移动到光具座5cm刻度线处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向左移动
B．将蜡烛移动到光具座35cm刻度线处，保持凸透镜的位置不变，移动光屏至屏上成清晰的像，这与照相机成像的原理相同
C．将蜡烛移动到光具座45cm刻度线处，保持凸透镜的位置不变，此时应透过凸透镜向左观察烛焰的像
D．随着实验的进行，蜡烛逐渐变短，烛焰在光屏上所成的像会向上移动

三、单选题
4．明末科学家宋应星编写的《天工开物》是一部百科全书式的科学巨著。书中全面、系统地记录了我国古代农业和手工业的生产技术，在科学史上具有很高的价值。书中《冶铸》篇记录了铸造铜钟的过程，大致分为“制模——熔炼——浇铸——脱模——打磨”的过程。下列说法中错误的是（    ）

A．整个铸造过程中，金属经历了熔化和凝固的物态变化
B．熔炼过程中，金属温度不断升高，直到全部变为液态
C．浇铸过程中，金属向外放热，内能不断降低
D．打磨过程中，铜钟的质量不断减小
5．如图甲所示，一密度计在水杯中漂浮，将其往上提起一段距离后放手，密度计就在水中上下振动。从放手到密度计最终静止在水中，密度计露出水面的长度L与时间t的关系如图乙所示。以下说法错误的是（　　）

A．将密度计提起后，容器底部受到水的压强变小
B．在t1时刻，密度计所受浮力大于重力
C．t1时刻到t2时刻，浮力对密度计做功
D．密度计在t2时刻的机械能小于在t3时刻的机械能
6．如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所示的温度为78℃。下列说法错误的是（   ）

A．报警器利用了水银导电和热胀冷缩的性质
B．温度达到78℃时，报警器中的红、绿两灯同时发光
C．电磁铁通电时，螺线管上方是S极
D．报警器中水银温度计和电磁铁串联在电路中
7．关于下列实验现象与应用，解释不正确的是（　　）

A．甲图：飞机起飞利用流体压强与流速的关系
B．乙图：动圈式话筒的工作原理是电磁感应
C．丙图：电烤箱的电热丝电阻比导线大得多
D．丙图：乘车系安全带可以减小司机的惯性从而降低伤害
8．无论何时，安全都是头等大事。在以下情景中，说法错误的是（　　）
A．大型运载货车，轮胎数量较多，减少对地面的压强
B．汽车在结冰路段行驶，轮胎安装防滑链，增大轮胎与地面间的摩擦
C．厨房油锅着火时，应立即用水灭火
D．洗手后一定要先擦干，再接触用电器及其开关
9．用相同的滑轮组成甲、乙两个滑轮组，分别用其将A、B两个物体在相同时间内匀速提升相同的高度，两次的拉力F1＝F2，不计绳重和摩擦。下列说法错误的是（　　）

A．两物体所受重力GA＜GB
B．两次做的有用功W1＝W2
C．两次拉力做功的功率P1＜P2
D．两滑轮组的机械效率η甲＜η乙
10．如图，电源电压为6V，灯泡L标有“4V 1.6W”的字样（假定灯丝电阻不变）。滑动变阻器上标有“20Ω 0.5A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V。将开关S闭合，灯泡L发光，下列分析错误的是（　　）

A．在保障电路安全的前提下，滑片P向右移，电压表与电流表示数之比变大
B．在保障电路安全的前提下，电路的功率变化范围是1.8W～2.4W
C．若灯泡或滑动变阻器发生故障，电压表无示数，则灯泡一定不发光
D．将L换成标有“4V  2W”字样的灯泡L′，其实际功率小于2W

四、填空题
11．据央视新闻消息，中国空间站已完成“T”字构型组装建造。今后，和空间站对接的航空器可以有N多个，空间构型设计高达53种，中国空间站将变成太空母港。在对接过程中，航天器相对于空间站是 的。对接后，航天器将随空间站一起绕地球转动，在这个过程中，航天器一定 （选填“不受力”、“受平衡力”或“受非平衡力”）。航天员利用 与地面指挥中心交流，实现了天地通话。


五、简答题
12．图中描述的是生活中的两个情景，请分别写出它们涉及的物理知识。

甲： 。乙： 。

六、填空题
13．充足的饮水对人的健康十分重要，中学生每日饮水应不少于1500mL。若将这1500mL的纯净水从20℃加热至100℃，水吸收的热量为 J。若使用天然气进行加热，完全燃烧放出的热量有70%被水吸收，需要 m3的天然气（）。此过程中，水的内能改变方式与内燃机压缩冲程中燃气的内能改变方式 （选填“相同”或“不同”）。
14．地面上有一根质地均匀的木棍AB，抬起A端至少需要用300N的力，抬起B端至少需要200N，这根木棍 端较粗。
15．电动机的工作原理是 。在研究一个微型电动机的性能时，应用了如图所示的试验电路。闭合开关，当调节滑动变阻器R时，电动机未转动。轻轻转一下电机的转轴，电动机转动起来。将这两个状态下电表的测量数据记录在如表中。分析数据可知：这个电动机内部线圈的电阻是 Ω，这个电动机正常运转的输出功率是 W。
电动机状态
U/V
I/A
停止转动
4
4
正常转动
18
1.2

七、作图题
16．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动．在图上画出动力臂l1和阻力臂l2．
( )

17．将图中各元件接入电路，要求：开关只控制电灯；三孔插座带保险丝。


八、实验题
18．利用弹簧测力计可完成多个物理实验，请结合以下实验操作按要求回答问题。

（1）如图甲，探究滑动摩擦力大小与 的关系；
（2）如图乙，物块逐渐浸入水中的过程中，弹簧测力计示数变小，说明物块所受浮力 （选填“变大”、“变小”或“不变”）；
（3）如图丙，保持杠杆在水平位置平衡，弹簧测力计从竖直位置旋转到虚线位置的过程，弹簧测力计的示数 （选填“变大”、“变小”或“不变”）；
（4）如图丁，玻璃板下表面与水面接触，用弹簧测力计将玻璃板慢慢提起，玻璃板未离开水面时弹簧测力计的示数比离开水面后的示数大，原因是 。
（5）如图戊，铁棒挂在弹簧测力计下。铁棒从A上方水平匀速运动到B上方的过程中，弹簧测力计的示数变化情况是 。
19．用如图的实验装置，让静止的小车从斜面的同一高度滑下，观察并记录小车在三种不同木板水平面上运动的距离，探究阻力对物体运动的影响．

如图是对在水平面上运动小车进行的受力分析，其中正确的是 ；
小易按照“毛巾一棉布一木板”的顺序进行实验，实验记录如下表．
接触面
小车受到摩擦力的大小
小车在水平面上的运动距离s/m
毛巾
大
23.1
棉布
较大
37.5
木板
小
85.6
分析比较表中内容，可得出的初步结论是：小车受到的摩擦力越小，运动距离 ；深入分析发现，小车受到的阻力越小，速度减小的越慢，由此进一步推理得出的结论是： ；
早在17世纪初期，意大利物理学家 填写科学家名字就通过实验和科学推理的方法研究过力和运动的关系．
20．小华同学利用如图所示的电路探究电流与电压的关系，电源电压保持6V不变，滑动变阻器标有“30Ω 1A”字样。

（1）小华在将电流表接入电路前，发现电流表指针位置如图甲所示，他需要进行的操作是 。
（2）小华连接的实物图中有一根导线接错了，如图乙，请你在错误的那根导线上画“×”，并用笔画线代表导线将电路连接正确 （要求导线不能交叉）。
（3）排除故障后，小华移动滑动变阻器的滑片，将多次测量所得的数据绘制成U﹣I图像，如图丙所示，分析图像可得 。
（4）在“交流与讨论”环节，小华提出：用小灯泡替换定值电阻，也可以探究出电流与电压的关系。同组同学一致认为这样做是不对的，经过思考，小华也认识到这样做存在问题。这样做存在的问题是： 。
（5）实验完成后，小华再次分析实验图像中的数据，发现有一个点的数据 （填写序号）不是本实验中测得的。

九、计算题
21．如图是一种手扶式滚刷扫雪机。它能轻巧灵活地清扫道路上的积雪，其部分技术参数如表。（g取10N/kg）
（1）扫雪机静止在水平地面上，它与地面接触的总面积为400cm2，求其对地面的压强；
（2）扫雪机不扫雪时，在道路上以最大速度匀速直线行驶，求其所受阻力。
自身质量
150kg
不扫雪时行驶功率
300W
扫雪时总功率
3kW
最大行驶速度
1m/s

22．如图是已连接的部分电路图，分三次按表中方式连接。电源电压不变，前两种连接方式，R1的电功率之比为1︰36。求：
（1）电源电压；
（2）R1的阻值；
（3）连接方式3，电路的总功率。
连接方式
ab间连接
ac间连接
bc间连接
示数
1
电压表
不接
电源
2V
2
不接
电源
电流表
0.6A
3
一根导线
不接
电源
无

参考答案：
1．C
【详解】A．声音在15℃空气中传播的速度是340m/s，在固体和液体中传播的速度比这个速度大，故A错误；
B．如果产生的声音是次声波或者超声波，不在人耳的听觉范围之内，人耳就听不到声音，故B错误；
C．超声波具有方向集中、穿透能力强等特点，故C正确；
D．增大拨动弦的力度可以增大声音振动的振幅，从而增大声音的响度，故D错误。
故选C。
2．A
【详解】皮影戏是由于光的直线传播形成的。
A．小孔成像是由于光的直线传播形成的，与皮影戏的原理相同，故A符合题意；
B．平面镜成像是由于光的反射形成的，与皮影戏的原理不同，故B不符合题意；
C．硬币“变浅”是由于光的折射形成的，与皮影戏的原理不同，故C不符合题意；
D．彩虹映在墙面上是由于光的色散形成的，与皮影戏的原理不同，故D不符合题意。
故选A。
3．BC
【详解】如图所示，烛焰在光屏上恰好成一清晰等大的实像，此时物距等于二倍焦距成倒立等大实像，即2f=20.0cm，得f=10.0cm；
A．将蜡烛移动到光具座5cm刻度线处，物距增大，保持凸透镜的位置不变，要在光屏上得到清晰的像，则像距应减小即光屏向左移动，故A正确，不符合题意；
B．将蜡烛移动到光具座35cm刻度线处，物距等于15cm，在一倍焦距和二倍焦距之间，成倒立放大的实像，应用在投影仪，故B错误，符合题意；
C．将蜡烛移动到光具座45cm刻度线处，物距等于5cm，小于一倍焦距，故此时成正立放大的虚像，应在凸透镜的右侧观察，故C错误，符合题意；
D．随着实验的进行，蜡烛逐渐变短，因为它成的像是倒立的。由过光心的光线不发生偏折可知，烛焰在光屏上所成的像会向上移动。故D正确，不符合题意。
故选BC。
4．B
【详解】A. 根据整个铸造可知，“熔炼”是熔化过程，“浇铸”是凝固过程，所以，金属经历了熔化和凝固的物态变化，故A正确，不符合题意；
B. 熔炼过程，是熔化过程，熔化吸热，温度升高，但是金属是晶体，熔化过程中温度不变，直到全部变为液态，不会不断升高，故B错误，符合题意；
C. 浇铸过程中，凝固放热，内能不断降低，故C正确，不符合题意；
D. 打磨过程中，铜钟所含物质的多少在减少，铜钟的质量不断减小，故D正确，不符合题意。
故选B。
5．D
【详解】A．将密度计提起后，水的深度变小，根据p＝ρ水gh知道，容器底部受到水的压强变小，故A正确，不符合题意；
B．在t1时刻前后，密度计所受浮力大于重力，先减速到0m/s，再逐渐加速，故B正确，不符合题意；
C．t1时刻到t2时刻，密度计所受的浮力方向竖直向上，且竖直向上运动，故浮力对密度计做功，故C正确，不符合题意；
D．运动过程中，密度计的机械能逐渐减小，故密度计在t2时刻的机械能大于在t3时刻的机械能，故D错误，符合题意。
故选D。
6．B
【详解】AB．温度降低时，水银体积变小，温度升高时，水银体积变大，当温度达到78℃时，水银和金属丝接触，水银是导体，可使电磁铁通电，电磁铁有磁性，将衔铁吸下，右侧红灯接入电路，同时绿灯所在电路断开，从而实现红灯亮报警的功能，故A正确，不符合题意，B错误，符合题意；
C．由图可知，电源正极在右侧，电磁铁通电时，由安培定则可知，螺线管上方是S极，故C正确，不符合题意；
D．水银温度计和电磁铁串联，左侧电路连通，电磁铁有电流通过，当电磁铁有电流通过时，则电磁铁有磁性，当电磁铁无电流通过时，则电磁铁无磁性，故D正确，不符合题意。
故选B。
7．D
【详解】A．在流体中，流速越大的位置，压强越小，机翼的上方空气流速快，压强小，机翼的下方空气流速慢，压强大，这样就会产生巨大的升力，让飞机腾空而起，故A正确，不符合题意；
B．乙图：闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电路，这是电磁感应现象，动圈式话筒的工作原理是电磁感应，故B正确，不符合题意；
C．丙图：电烤箱的电热丝电阻比导线大得多，电热丝与导线串联，通过的电流相同，根据焦耳定律，在电流相同时，电热丝产生的热量比导线产生的热量多得多，故C正确，不符合题意；
D．丙图：乘车系安全带是为了防止汽车突然刹车或减速给司机和乘客带来的伤害，不能减小司机的惯性，故D错误，不符合题意。
故选D。
8．C
【详解】A．大型运载货车，轮胎数量较多，是在压力一定时，通过增大受力面积来减少对地面的压强，故A正确，不符合题意；
B．车轮胎上安装防滑链，是在压力一定时，通过增大接触面粗糙程度来增大摩擦，故B正确，不符合题意；
C．油锅着火应立即用锅盖盖灭，切不可用水浇灭，以免发生危险，故C错误，符合题意；
D．生活用水是导体，洗手后一定要先擦干，再接触用电器及其开关，这样能防范触电事故的发生，故D正确，不符合题意。
故选C。
9．B
【详解】A．左图中n1＝2，不计绳重和摩擦，根据得提升重物的重力
GA＝2F1﹣G动
右图中n2＝3，不计绳重和摩擦，则提升重物的重力
GB＝3F2﹣G动
因为F1＝F2，所以可得GA＜GB；故A正确，不符合题意；
B．A、B两个物体在相同时间内匀速提升相同的高度，则A中拉力移动的距离s1＝2h，B中拉力移动的距离s2＝3h，F1＝F2，根据W=Fs可得，W1＜W2，故B错误，符合题意；
C．时间相同，W1＜W2，根据可得，P1＜P2，故C正确，不符合题意；
D．将重物匀速提升相同高度h，动滑轮的重力相同，则额外功相同，因为GA＜GB，所以由W有用＝Gh可知W有用1＜W有用2，所以乙图滑轮组的有用功在总功中所占的比例较大，则乙图滑轮组的机械效率较高，即η甲＜η乙，故D正确，不符合题意。
故选B。
10．C
【详解】A．闭合开关，滑动变阻器和灯泡串联，电流表测量电路电流，电压表测量滑动变阻器两端的电压。
在保障电路安全的前提下，滑片P向右移，滑动变阻器接入电路的阻值变大，电压表与电流表示数之比等于滑动变阻器接入电路的阻值大小，故电压表与电流表示数之比变大，故A正确，不符合题意；
B．通过小灯泡的额定电流

为保证电路安全，故串联电路中的最大电流为0.4A；当电路最大电流为0.4A时，根据串联电路电压的特点，滑动变阻器两端的电压
U＝U总﹣UL＝6V﹣4V＝2V
滑动变阻器的最小阻值为


最大功率
Pmax＝UI＝6V×0.4A＝2.4W
小灯泡的电阻

当电压表示数为3V时，此时滑动变阻器接入的阻值最大，此时小灯泡两端的电压也为3V，故滑动变阻器的阻值与小灯泡的电阻相等都为10Ω，此时电路中的电流最小为


最小功率
Pmin＝UI＝6V×0.3A＝1.8W
电路的功率变化范围是1.8W～2.4W，故B正确，不符合题意；
C．若滑动变阻器发生故障，电压表无示数，则滑动变阻器可能短路，电路仍接通，灯泡发光，故C错误，符合题意；
D．根据可知此灯泡的电阻

根据串联分压特点可知，灯泡标注的电压小于灯泡L的电压，其实际功率小于2W，故D正确，不符合题意。
故选C。
11． 静止 受非平衡力 电磁波
【详解】[1]在对接过程中，航天器相对于空间站位置没有发生变化，航天器相对于空间站是静止的。
[2]航天器将随空间站一起绕地球转动时，运动的方向发生了变化，受到非平衡力的作用。
[3]电磁波能够传递信息且能在真空中传播，航天员利用电磁波与地面指挥中心进行交流，实现了天地通话。
12． 重力的方向总是竖直向下 地磁场
【详解】[1]重垂线自由下垂时，因重力的方向总是竖直向下的，所以其垂线处于竖直方向，若画边与垂线平行，则可以判断出画是竖直的；若不平行，则画是倾斜的。

[2]指南针指示南北方向就是因为受到地磁场的作用。
13． 0.02 不同
【详解】[1]由可得，水的质量
m=ρV=1.0g/cm3×1500cm3=1500g=1.5kg
则水吸收的热量

[2]由可得，天然气完全燃烧释放的热量

由Q放=V′q天然气可得，需要消耗天然气的体积

[3]水加热属于热传递改变内能，而内燃机在压缩冲程中物质的内能是通过做功方式改变的，所以此过程中，水的内能改变方式与内燃机压缩冲程中燃气的内能改变方式不同。
14．A
【详解】根据题意作图如下，重心偏向质量大的一端：
（1）如图

抬A端，以B点为支点；根据杠杆的平衡条件可知：
   ①
（2）如下图：

抬B端，以A点为支点，根据杠杆的平衡条件可知
   ②
①+②得

由上式可得，木杆的重力为

由①得


由此可知重心C离B端远、A端近，这根木棍A端较粗。
15． 通电导体在磁场中受力运动 1 21.6
【详解】[1]电动机的工作原理是通电导体在磁场中受力的作用而运动。
[2]电动机停止转动时，相当于纯电阻电路，由可得：这个电动机内部线圈的电阻是


[3]电动机正常运转的输出功率
P＝UI＝18V×1.2A＝21.6W
16．如下图所示

【详解】绳子对杠杆的拉力为动力，物体对杠杆的拉力为阻力，由此画出动力和阻力；从支点向动力作用线引垂线，作出动力臂L1；从支点向阻力作用线引垂线，作出阻力臂L2；如图所示：

17．
【详解】火线先接开关，再接灯泡顶端的金属点，零线直接接灯泡的螺旋套，这样既能让开关控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。三孔插座的上孔接地线，左孔接零线，右孔接火线，保险丝接在火线上；当有金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。如图所示

18． 压力大小 变大 变大 分子间有相互作用的引力 先变小后变大
【详解】（1）[1]滑动摩擦力的大小与压力的大小和接触面粗糙程度有关，图甲中接触面的粗糙程度相同，压力不同，根据控制变量法可知，可以探究滑动摩擦力大小与压力大小的关系。
（2）[2]图乙中物块逐渐浸入水中的过程中，物块排开水的体积逐渐变大，根据阿基米德浮力公式可知，物块所受浮力变大。
（3）[3]图丙中，保持杠杆在水平位置平衡，弹簧测力计从竖直位置旋转到虚线位置的过程中，阻力、阻力臂不变，弹簧测力计拉力的力臂变小，根据杠杆平衡条件可得，动力变大，因此弹簧测力计的示数变大。
（4）[4]由于玻璃和水接触在一起，向上提起弹簧测力计时，水分子和玻璃分子之间存在相互作用的引力，所以玻璃板未离开水面时弹簧测力计的示数比离开水面后的示数大。
（5）[5]条形磁体两极磁性最强而中间磁性最弱，当挂着的铁棒向右移动时，相互吸引力逐渐减小，而过了磁体中点后，相互吸引力逐渐增大，故可以得出弹簧测力计的示数从A端到B端是先变小后变大的。
19． B 远 如果运动的物体在没有受到力的作用时，将做匀速直线运动 伽利略
【分析】（1）要想探究阻力对小车运动情况的影响，根据控制变量法的要求，应控制小车到达水平面时的速度相同，这要靠控制小车下滑时在斜面上的位置来实现；
（2）毛巾→棉布→木板，其表面依次越来越光滑，阻力越来越小，通过观察图中小车运动的距离，便可得出结论；
（3）在实验现象的基础上，再进行适当的科学推理，可得出当小车不受阻力时，其将保持什么样的运动状态．
（4）意大利物理学家伽利略就通过实验和科学推理的方法研究过力和运动的关系．
【详解】（1）小车在竖直方向上，受重力和支持力，且相互平衡，在水平方向上，只受水平向左的摩擦力，故B正确；
（2）小车受到的摩擦力越小，运动的距离越大；深入分析发现，小车受到的阻力越小，速度减小的越慢．由此进一步推理可得：如果运动的物体在没有受到力的作用时，将做匀速直线运动；
（3）早在17世纪初期，意大利物理学家伽利略通过实验和科学推理的方法研究力和运动的关系．
20． 对电流表进行调零    当导体电阻一定时，通过导体的电流与导体两端的电压成正比 灯丝的电阻随温度的升高而增大 ①
【详解】（1）[1]小华在实验前检查实验器材时，发现电流表指针位置如图甲所示，电流表指针偏向了零刻度线左侧，说明电流表使用前没有调零，故他需要进行的操作是对电流表进行调零。
（2）[2]原电路图中，定值电阻和电压表被短路了，没有接入电路中，是错误的，在探究电流与电压的关系实验中，定值电阻、滑动变阻器和电流表串联，电压表并联在定值电阻两端，如下图所示：

（3）[3]由图丙可知，电流与电压的关系图像是一条经过原点的倾斜的直线，说明二者成正比例关系，从而可得出结论：当导体电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）[4]在本实验中，用小灯泡替换定值电阻是错误的，因为小灯泡灯丝的电阻随温度的升高而增大，所以不能用小灯泡替换定值电阻。
（5）[5]滑动变阻器标有的最大电阻为30Ω；根据表中①号数据，由串联电路电压规律，变阻器两端电压为
U滑＝U﹣U1＝6V﹣1.0V＝5V
由欧姆定律可知此时滑动变阻器接入电路的电阻


所以①号数据不是本实验测量的。
21．（1）3.75×104Pa；（2）300N
【详解】解：（1）扫雪机静止在水平地面上，其对地面的压力为
F＝G＝mg＝150kg×10N/kg＝1500N
则其对地面的压强为


（2）根据


可知，不扫雪时在道路上以最大速度匀速直线行驶，其所受阻力为


答：（1）扫雪机静止在水平地面上，对地面的压强为3.75×104Pa；
（2）扫雪机不扫雪时，在道路上以最大速度匀速直线行驶，其所受阻力为300N。
22．（1）12V；（2）20Ω；（3）1.44W
【详解】解：根据表中的连接方式可知电路图分别为：

（1）连接方式1中R1、R2串联，电压表测量R1两端的电压；连接方式2中R1、R2并联，电流表测量R1的电流，由题知，电源电压不变，前两种连接方式，R1的电功率之比为1︰36，且连接方式1中R1两端的电压U1=2V，连接方式2中R1两端的电压等于电源电压U，则根据可得

所以电源电压
U=6U1=6×2V=12V
（2）由表中信息可知，连接方式2中通过R1的电流为0.6A，根据可得R1的阻值为

（3）连接方式1中，电路中电流为

根据可得串联电路的总电阻为

因串联电路的总电阻等于各用电器的阻值之和，所以R2的阻值
R2=R-R1=120Ω-20Ω=100Ω
连接方式3只有R2连入电路，则电路的总功率

答：（1）电源电压为12V；
（2）R1的阻值为20Ω；
（3）连接方式3，电路的总功率为1.44W。
