专题11 电磁感应
1. （2023海南卷）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）
A. 线圈1、2产生的磁场方向竖直向上
B. 汽车进入线圈1过程产生感应电流方向为abcd
C. 汽车离开线圈1过程产生感应电流方向为abcd
D. 汽车进入线圈2过程受到的安培力方向与速度方向相同
2. （2023江苏卷）如图所示，圆形区域内有垂直纸面向里的匀强磁场，OC导体棒的O端位于圆心，棒的中点A位于磁场区域的边缘。现使导体棒绕O点在纸面内逆时针转动。O、A、C点电势分别为φ0、φA、φC，则（ ）
A. φO > φC B. φC > φA C. φO = φA D. φO－φA = φA－φC

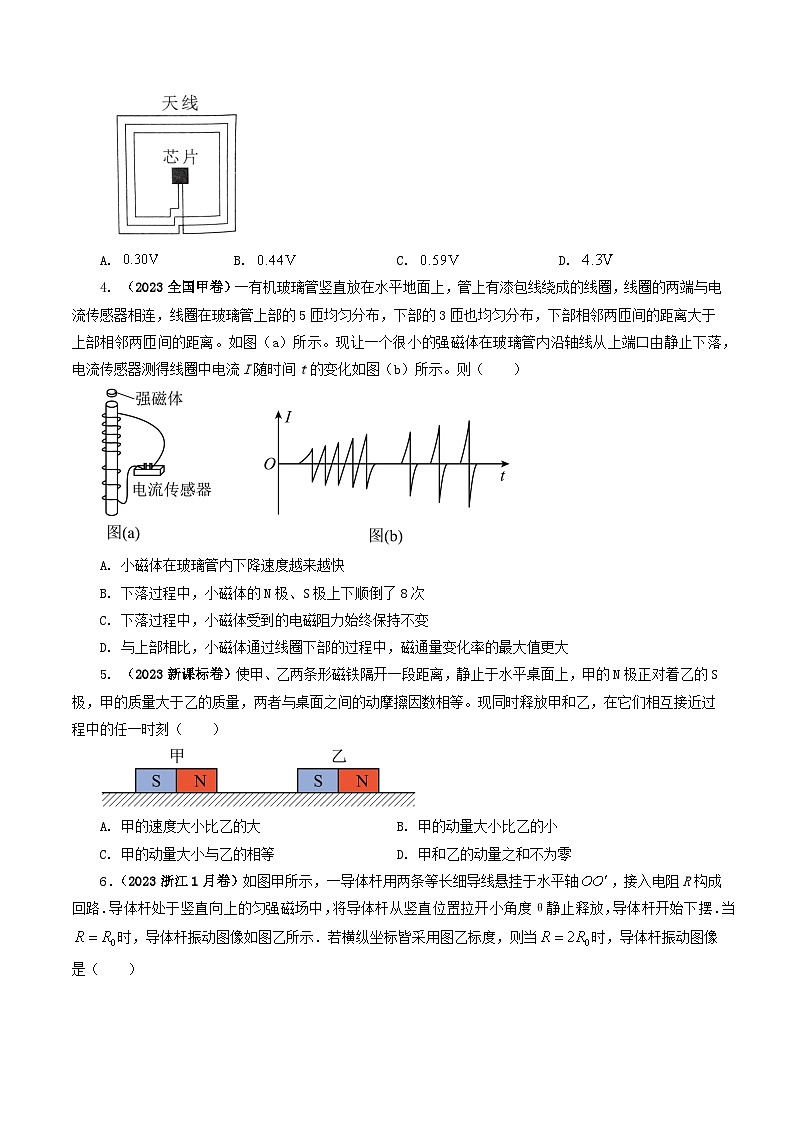

3. （2023湖北卷）近场通信（NFC）器件应用电磁感应原理进行通讯，其天线类似一个压平的线圈，线圈尺寸从内到外逐渐变大。如图所示，一正方形NFC线圈共3匝，其边长分别为、和，图中线圈外线接入内部芯片时与内部线圈绝缘。若匀强磁场垂直通过此线圈，磁感应强度变化率为，则线圈产生的感应电动势最接近（ ）
A. B. C. D.
4. （2023全国甲卷）一有机玻璃管竖直放在水平地面上，管上有漆包线绕成的线圈，线圈的两端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的距离大于上部相邻两匝间的距离。如图（a）所示。现让一个很小的强磁体在玻璃管内沿轴线从上端口由静止下落，电流传感器测得线圈中电流I随时间t的变化如图（b）所示。则（ ）
A. 小磁体在玻璃管内下降速度越来越快
B. 下落过程中，小磁体的N极、S极上下顺倒了8次
C. 下落过程中，小磁体受到的电磁阻力始终保持不变
D. 与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大
5. （2023新课标卷）使甲、乙两条形磁铁隔开一段距离，静止于水平桌面上，甲的N极正对着乙的S极，甲的质量大于乙的质量，两者与桌面之间的动摩擦因数相等。现同时释放甲和乙，在它们相互接近过程中的任一时刻（ ）
A. 甲的速度大小比乙的大 B. 甲的动量大小比乙的小
C. 甲的动量大小与乙的相等 D. 甲和乙的动量之和不为零
6．（2023浙江1月卷）如图甲所示，一导体杆用两条等长细导线悬挂于水平轴，接入电阻R构成回路．导体杆处于竖直向上的匀强磁场中，将导体杆从竖直位置拉开小角度θ静止释放，导体杆开始下摆．当时，导体杆振动图像如图乙所示．若横纵坐标皆采用图乙标度，则当时，导体杆振动图像是（ ）
A． B． C． D．
7. （2023浙江6月卷）如图所示，质量为M、电阻为R、长为L的导体棒，通过两根长均为l、质量不计的导电细杆连在等高的两固定点上，固定点间距也为L。细杆通过开关S可与直流电源或理想二极管串接。在导体棒所在空间存在磁感应强度方向竖直向上、大小为B的匀强磁场，不计空气阻力和其它电阻。开关S接1，当导体棒静止时，细杆与竖直方向的夹角固定点；然后开关S接2，棒从右侧开始运动完成一次振动的过程中（ ）
A. 电源电动势 B. 棒消耗的焦耳热
C. 从左向右运动时，最大摆角小于 D. 棒两次过最低点时感应电动势大小相等
8. （2023辽宁卷）如图，两根光滑平行金属导轨固定在绝缘水平面上，左、右两侧导轨间距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B和B。已知导体棒MN的电阻为R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的质量是MN的2倍。初始时刻两棒静止，两棒中点之间连接一压缩量为L的轻质绝缘弹簧。释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹性限度内。整个过程中两棒保持与导轨垂直并接触良好，导轨足够长且电阻不计。下列说法正确的足（ ）
A. 弹簧伸展过程中、回路中产生顺时针方向的电流
B. PQ速率为v时，MN所受安培力大小为
C. 整个运动过程中，MN与PQ的路程之比为2：1
D. 整个运动过程中，通过MN的电荷量为
9. （2023全国乙卷）一学生小组在探究电磁感应现象时，进行了如下比较实验。用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（ ）
A. 图（c）是用玻璃管获得的图像
B. 在铝管中下落，小磁体做匀变速运动
C. 在玻璃管中下落，小磁体受到的电磁阻力始终保持不变
D. 用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短
10. （2023山东卷）足够长U形导轨平置在光滑水平绝缘桌面上，宽为，电阻不计。质量为、长为、电阻为的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，I和Ⅱ区域内分别存在竖直方向的匀强磁场，磁感应强度分别为和，其中，方向向下。用不可伸长的轻绳跨过固定轻滑轮将导轨CD段中点与质量为的重物相连，绳与CD垂直且平行于桌面。如图所示，某时刻MN、CD同时分别进入磁场区域I和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。MN的速度，CD的速度为且，MN和导轨间的动摩擦因数为0.2。重力加速度大小取，下列说法正确的是（ ）
A. 的方向向上 B. 的方向向下 C. D.
11.（2023湖南卷）如图，两根足够长的光滑金属直导轨平行放置，导轨间距为，两导轨及其所构成的平面均与水平面成角，整个装置处于垂直于导轨平面斜向上的匀强磁场中，磁感应强度大小为．现将质量均为的金属棒垂直导轨放置，每根金属棒接入导轨之间的电阻均为．运动过程中金属棒与导轨始终垂直且接触良好，金属棒始终未滑出导轨，导轨电阻忽略不计，重力加速度为．
（1）先保持棒静止，将棒由静止释放，求棒匀速运动时速度大小；
（2）在（1）问中，当棒匀速运动时，再将棒由静止释放，求释放瞬间棒的加速度大小；
（3）在（2）问中，从棒释放瞬间开始计时，经过时间，两棒恰好达到相同的速度，求速度的大小，以及时间内棒相对于棒运动的距离．
12. （2023全国甲卷）如图，水平桌面上固定一光滑U型金属导轨，其平行部分的间距为，导轨的最右端与桌于右边缘对齐，导轨的电阻忽略不计。导轨所在区域有方向竖直向上的匀强磁场，磁感应强度大小为。一质量为、电阻为、长度也为的金属棒P静止在导轨上。导轨上质量为的绝缘棒Q位于P的左侧，以大小为的速度向P运动并与P发生弹性碰撞，碰撞时间很短。碰撞一次后，P和Q先后从导轨的最右端滑出导轨，并落在地面上同一地点。P在导轨上运动时，两端与导轨接触良好，P与Q始终平行。不计空气阻力。求
（1）金属棒P滑出导轨时速度大小；
（2）金属体P在导轨上运动过程中产生的热量；
（3）与P碰撞后，绝缘棒Q在导轨上运动的时间。
13. （2023新课标卷）一边长为L、质量为m的正方形金属细框，每边电阻为R0，置于光滑的绝缘水平桌面（纸面）上。宽度为2L的区域内存在方向垂直于纸面的匀强磁场，磁感应强度大小为B，两虚线为磁场边界，如图（a）所示。
（1）使金属框以一定初速度向右运动，进入磁场。运动过程中金属框的左、右边框始终与磁场边界平行，金属框完全穿过磁场区域后，速度大小降为它初速度的一半，求金属框的初速度大小。
（2）在桌面上固定两条光滑长直金属导轨，导轨与磁场边界垂直，左端连接电阻R1 = 2R0，导轨电阻可忽略，金属框置于导轨上，如图（b）所示。让金属框以与（1）中相同的初速度向右运动，进入磁场。运动过程中金属框的上、下边框处处与导轨始终接触良好。求在金属框整个运动过程中，电阻R1产生的热量。
14. （2023浙江6月卷）某兴趣小组设计了一种火箭落停装置，简化原理如图所示，它由两根竖直导轨、承载火箭装置（简化为与火箭绝缘的导电杆MN）和装置A组成，并形成闭合回路。装置A能自动调节其输出电压确保回路电流I恒定，方向如图所示。导轨长度远大于导轨间距，不论导电杆运动到什么位置，电流I在导电杆以上空间产生的磁场近似为零，在导电杆所在处产生的磁场近似为匀强磁场，大小（其中k为常量），方向垂直导轨平面向里；在导电杆以下的两导轨间产生的磁场近似为匀强磁场，大小，方向与B1相同。火箭无动力下降到导轨顶端时与导电杆粘接，以速度v0进入导轨，到达绝缘停靠平台时速度恰好为零，完成火箭落停。已知火箭与导电杆的总质量为M，导轨间距，导电杆电阻为R。导电杆与导轨保持良好接触滑行，不计空气阻力和摩擦力，不计导轨电阻和装置A的内阻。在火箭落停过程中，
（1）求导电杆所受安培力的大小F和运动的距离L；
（2）求回路感应电动势E与运动时间t的关系；
（3）求装置A输出电压U与运动时间t的关系和输出的能量W；
（4）若R的阻值视为0，装置A用于回收能量，给出装置A可回收能量的来源和大小。
15.（2023浙江1月卷）如图1所示，刚性导体线框由长为L、质量均为．m的两根竖杆，与长为的两轻质横杆组成，且．线框通有恒定电流，可以绕其中心竖直轴转动．以线框中心O为原点、转轴为z轴建立直角坐标系，在y轴上距离O为a处，固定放置二半径远小于a，面积为s、电阻为R的小圆环，其平面垂直于y轴．在外力作用下，通电线框绕转轴以角速度匀速转动，当线框平面与平面重合时为计时零点，圆环处的磁感应强度的y分量与时间的近似关系如图2所示，图中已知．
（1）求0到时间内，流过圆环横截面的电荷量q；
（2）沿y轴正方向看以逆时针为电流正方向，在时间内，求圆环中的电流与时间的关系；
（3）求圆环中电流的有效值；
（4）当撤去外力，线框将缓慢减速，经时间角速度减小量为，设线框与圆环的能量转换效率为k，求的值（当，有）．
1. （2023·广东广州天河二模）（多选）图甲为某款“自发电”无线门铃按钮，其“发电”原理如图乙所示，按下门铃按钮过程磁铁靠近螺线管，松开门铃按钮磁铁远离螺线管回归原位置。下列说法正确的是（ ）
A. 按下按钮过程，螺线管端电势较高
B. 松开按钮过程，螺线管端电势较高
C. 按住按钮不动，螺线管中产生恒定的感应电动势
D. 若按下和松开按钮的时间相同，螺线管产生大小相同的感应电动势
2. （2023·广东茂名一模）（多选）如图为电吉他中电拾音器的基本结构。磁体附近的金属弦被磁化，在弦振动过程中线圈会产生感应电流，经电路放大后传送到音箱发出声音，下列说法正确的是（ ）
A. 拾音器的工作原理是利用了电流的磁效应现象
B. 取走磁体，电吉他将不能正常工作
C. 减少线圈匝数，可减小线圈中的感应电动势
D. 弦振动过程中，线圈中的电流方向不变
3. （2023·广东茂名一模）（多选）某科技馆设计了一种磁力减速装置，简化为如题图所示模型。在小车下安装长为L、总电阻为R的正方形单匝线圈，小车和线圈总质量为m。小车从静止开始沿着光滑斜面下滑s后，下边框刚进入匀强磁场时，小车开始做匀速直线运动。已知斜面倾角为θ，磁场上下边界的距离为L，磁感应强度大小为B，方向垂直斜面向上，重力加速度为g，则（ ）
A. 线圈通过磁场过程中，感应电流方向先顺时针后逆时针方向（俯视）
B. 线框在穿过磁场过程中产生的焦耳热为
C. 线框刚进入磁场上边界时，感应电流的大小为
D. 小车和线圈的总质量为
4. （2023·广东汕头一模）（多选）依附建筑物架设的磁力缓降高楼安全逃生装置，该装置原理如图可等效为：间距的两根竖直导轨上部连通，人和磁铁固定在一起，沿导轨共同下滑，磁铁产生磁感应强度的匀强磁场。人和磁铁所经位置处，可等效为有一固定导体棒cd与导轨相连，整个装置总电阻始终为，在某次逃生试验中，质量的测试者利用该装置最终以的速度匀速下降，已知与人一起下滑部分装置的质量，重力加速度取，则（ ）
A. 导体棒cd中电流的方向从d到c
B. 导体棒cd中电流的方向从c到d
C. 下落过程中除安培力的阻力为200N
D. 下落过程中除安培力的阻力为1200N
5. （2023·广东深圳一模）某国产直升机在我国某地上空悬停，长度为L的螺旋桨叶片在水平面内顺时针匀速转动（俯视），转动角速度为。该处地磁场的水平分量为，竖直分量为。叶片的近轴端为a，远轴端为b。忽略转轴的尺寸，则叶片中感应电动势为（ ）
A. ，a端电势高于b端电势 B. ，a端电势低于b端电势
C. ，a端电势高于b端电势 D. ，a端电势低于b端电势
6. （2023·福建福州2月检测）（多选）如图，两根间距为L的固定平行光滑金属导轨MCN和PDQ，水平部分MC、PD与倾斜部分CN、DQ分别在C、D平滑连接，倾斜轨道与水平面夹角为θ。水平导轨和倾斜导轨间分别存在宽度均为d 、磁感应强度大小均为 B 的磁场区域 I 和 Ⅱ ， 区域 I 磁场方向竖直向上，区域Ⅱ磁场方向垂直平面CNQD向下。两根质量均为m、电阻分别为2R和3R的金属棒a、b与导轨垂直放置，b棒置于水平导轨C、D处。a棒以速度v0进入磁场区域 I，从磁场Ⅰ穿出时的速度大小为，与b棒发生弹性碰撞。b棒从C、D处沿倾斜轨道穿过磁场区域Ⅱ并返回C、D处时，速度大小为，所用时间为t。两金属棒始终与导轨垂直且接触良好，导轨电阻不计。则（ ）
A. a棒在磁场中向右运动过程与b棒在磁场中向上运动过程，回路中感应电流方向相反
B. a棒第一次穿过磁场区域I的过程中，金属棒b上产生的焦耳热为m
C. b棒从开始运动到返回C、D处所用时间
D. 最终a棒停在磁场区域I中距区域I右边界处
7. （2023·河北省二模）磁流体发电技术是日前世界上正在研究的新兴技术。如图所示是磁流体发电机示意图，相距为d的平行金属板A、B之间的磁场可看作匀强磁场，磁感应强度大小为B，等离子体（即高温下电离的气体，含有大量正、负带电粒子）以速度v垂直于B且平行于板面的方向进入磁场。金属板A、B和等离子体整体可以看作一个直流电源，将金属板A、B与电阻R相连，当发电机稳定发电时，两板间磁流体的等效电阻为r，则A、B两金属板间的电势差为（ ）
A B. C. D.
8. （2023·河北唐山三模）（多选）如图所示，光滑水平面上静止放置一质量为m、总电阻为r、边长为l的正方形导线框，导线框前方l处平行于边的两虚线间存在竖直向下的匀强磁场，磁场宽度，磁感应强度大小为B。某时刻导线框在水平恒力F作用下开始运动。已知导线框的边进、出磁场时的速度大小相等，则导线框在整个运动过程中，下列说法正确的是（ ）
A. 导线框在通过磁场区域时先做加速度减小的减速运动后做匀加速运动
B. 导线框在通过磁场区域时先做加速度增大的减速运动后做匀加速运动
C. 边进入磁场时的速度是边进入磁场时速度的
D. 导线框进入磁场所用的时间为
9. （2023·河北唐山一模）（多选）如图所示，两根光滑足够长且电阻不计的平行金属导轨MNPQ和，固定水在平面上，MN与距离为2l，PQ与距离为l。金属棒a和b的质量分别为2m和m、长度分别为2l与l，金属棒a、b分别垂直放在导轨和上，静止在导轨上。整个装置处于竖直向下的、磁感强度为B的匀强磁场中。现a棒获得水平向右初速度，两棒运动时始终保持平行且a总在上运动，b总在上运动，经过足够长时间后，下列说法正确的（ ）
A. 金属棒a流过的电荷量是
B. 金属棒a和b均做加速度相同的匀加速直线运动
C. 金属棒a和b均做速度相等的匀速直线运动
D. 回路感应电动势为零
10. （2023·湖南永州二模）（多选）如图所示，间距为L、足够长的光滑平行金属导轨的倾角为，底端接一阻值为R的电阻，质量为m的金属棒通过跨过轻质定滑轮的细线与质量为4m的重物相连，滑轮左侧细线与导轨平行，金属棒的电阻为，长度为L，金属棒始终与导轨垂直且接触良好，整个装置处于垂直导轨平面向上、磁感应强度大小为B的匀强磁场中，现将重物由静止释放，重物下落高度h时达到最大速度，已知重力加速度为g，导轨电阻均不计，则重物从释放到达到最大速度的过程中，下列说法正确的是（ ）
A. 通过电阻R的电量为
B. 金属棒受到的安培力的冲量大小为
C. 金属棒克服安培力做的功为
D. 电阻R上产生的焦耳热为
11. （2023·江苏南通三模）如图所示，两光滑平行长直金属导轨水平固定放置，导轨间存在竖直向下的匀强磁场．两根相同的金属棒ab、cd垂直放置在导轨上，处于静止状态。时刻，对cd棒施加水平向右的恒力F，棒始终与导轨接触良好，导轨电阻不计。两棒的速度vab、vcd和加速度aab、acd随时间t变化的关系图像可能正确的是（ ）
A. B.
C. D.
12. （2023·福建福州5月检测） 如图，足够长的固定粗糙绝缘斜面，倾角为，平行于斜面底边的边界下侧有垂直斜面向下的匀强磁场，磁感应强度。一质量为的型金属框静置于斜面上，其中边长，处在磁场中与斜面底边平行，框架与斜面间的动摩擦因数为，框架电阻不计且足够长。质量，电阻的金属棒ab横放在U形金属框架上从静止释放，释放位置与边界上方距离为。已知金属棒在框架上无摩擦地运动，且始终与框架接触良好，设框架与斜面间最大静摩擦力等于滑动摩擦力，取。（，）求：
（1）金属棒ab刚进入磁场时，通过框架边的电流大小和方向；
（2）金属棒ab刚进入磁场时，框架的加速度大小；
（3）金属棒ab进入磁场最终达到稳定运动时，金属棒重力的功率。
专题11 电磁感应
1. （2023海南卷）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）
A. 线圈1、2产生的磁场方向竖直向上
B. 汽车进入线圈1过程产生感应电流方向为abcd
C. 汽车离开线圈1过程产生感应电流方向为abcd
D. 汽车进入线圈2过程受到的安培力方向与速度方向相同

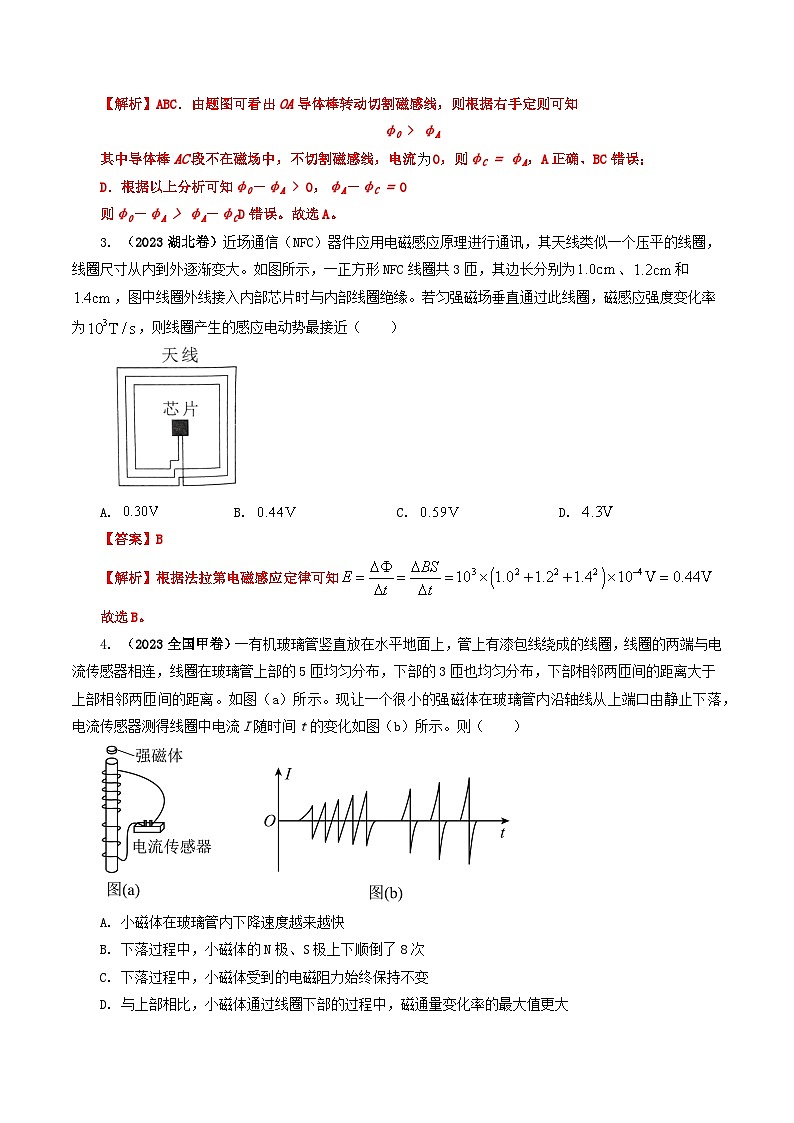

2. （2023江苏卷）如图所示，圆形区域内有垂直纸面向里的匀强磁场，OC导体棒的O端位于圆心，棒的中点A位于磁场区域的边缘。现使导体棒绕O点在纸面内逆时针转动。O、A、C点电势分别为φ0、φA、φC，则（ ）
A. φO > φC B. φC > φA C. φO = φA D. φO－φA = φA－φC
3. （2023湖北卷）近场通信（NFC）器件应用电磁感应原理进行通讯，其天线类似一个压平的线圈，线圈尺寸从内到外逐渐变大。如图所示，一正方形NFC线圈共3匝，其边长分别为、和，图中线圈外线接入内部芯片时与内部线圈绝缘。若匀强磁场垂直通过此线圈，磁感应强度变化率为，则线圈产生的感应电动势最接近（ ）
A. B. C. D.
4. （2023全国甲卷）一有机玻璃管竖直放在水平地面上，管上有漆包线绕成的线圈，线圈的两端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的距离大于上部相邻两匝间的距离。如图（a）所示。现让一个很小的强磁体在玻璃管内沿轴线从上端口由静止下落，电流传感器测得线圈中电流I随时间t的变化如图（b）所示。则（ ）
A. 小磁体在玻璃管内下降速度越来越快
B. 下落过程中，小磁体的N极、S极上下顺倒了8次
C. 下落过程中，小磁体受到的电磁阻力始终保持不变
D. 与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大
5. （2023新课标卷）使甲、乙两条形磁铁隔开一段距离，静止于水平桌面上，甲的N极正对着乙的S极，甲的质量大于乙的质量，两者与桌面之间的动摩擦因数相等。现同时释放甲和乙，在它们相互接近过程中的任一时刻（ ）
A. 甲的速度大小比乙的大 B. 甲的动量大小比乙的小
C. 甲的动量大小与乙的相等 D. 甲和乙的动量之和不为零
6．（2023浙江1月卷）如图甲所示，一导体杆用两条等长细导线悬挂于水平轴，接入电阻R构成回路．导体杆处于竖直向上的匀强磁场中，将导体杆从竖直位置拉开小角度θ静止释放，导体杆开始下摆．当时，导体杆振动图像如图乙所示．若横纵坐标皆采用图乙标度，则当时，导体杆振动图像是（ ）
A． B． C． D．
7. （2023浙江6月卷）如图所示，质量为M、电阻为R、长为L的导体棒，通过两根长均为l、质量不计的导电细杆连在等高的两固定点上，固定点间距也为L。细杆通过开关S可与直流电源或理想二极管串接。在导体棒所在空间存在磁感应强度方向竖直向上、大小为B的匀强磁场，不计空气阻力和其它电阻。开关S接1，当导体棒静止时，细杆与竖直方向的夹角固定点；然后开关S接2，棒从右侧开始运动完成一次振动的过程中（ ）
A. 电源电动势 B. 棒消耗的焦耳热
C. 从左向右运动时，最大摆角小于 D. 棒两次过最低点时感应电动势大小相等
8. （2023辽宁卷）如图，两根光滑平行金属导轨固定在绝缘水平面上，左、右两侧导轨间距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B和B。已知导体棒MN的电阻为R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的质量是MN的2倍。初始时刻两棒静止，两棒中点之间连接一压缩量为L的轻质绝缘弹簧。释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹性限度内。整个过程中两棒保持与导轨垂直并接触良好，导轨足够长且电阻不计。下列说法正确的足（ ）
A. 弹簧伸展过程中、回路中产生顺时针方向的电流
B. PQ速率为v时，MN所受安培力大小为
C. 整个运动过程中，MN与PQ的路程之比为2：1
D. 整个运动过程中，通过MN的电荷量为
9. （2023全国乙卷）一学生小组在探究电磁感应现象时，进行了如下比较实验。用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（ ）
A. 图（c）是用玻璃管获得的图像
B. 在铝管中下落，小磁体做匀变速运动
C. 在玻璃管中下落，小磁体受到的电磁阻力始终保持不变
D. 用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短
10. （2023山东卷）足够长U形导轨平置在光滑水平绝缘桌面上，宽为，电阻不计。质量为、长为、电阻为的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，I和Ⅱ区域内分别存在竖直方向的匀强磁场，磁感应强度分别为和，其中，方向向下。用不可伸长的轻绳跨过固定轻滑轮将导轨CD段中点与质量为的重物相连，绳与CD垂直且平行于桌面。如图所示，某时刻MN、CD同时分别进入磁场区域I和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。MN的速度，CD的速度为且，MN和导轨间的动摩擦因数为0.2。重力加速度大小取，下列说法正确的是（ ）
A. 的方向向上 B. 的方向向下 C. D.
11.（2023湖南卷）如图，两根足够长的光滑金属直导轨平行放置，导轨间距为，两导轨及其所构成的平面均与水平面成角，整个装置处于垂直于导轨平面斜向上的匀强磁场中，磁感应强度大小为．现将质量均为的金属棒垂直导轨放置，每根金属棒接入导轨之间的电阻均为．运动过程中金属棒与导轨始终垂直且接触良好，金属棒始终未滑出导轨，导轨电阻忽略不计，重力加速度为．
（1）先保持棒静止，将棒由静止释放，求棒匀速运动时速度大小；
（2）在（1）问中，当棒匀速运动时，再将棒由静止释放，求释放瞬间棒的加速度大小；
（3）在（2）问中，从棒释放瞬间开始计时，经过时间，两棒恰好达到相同的速度，求速度的大小，以及时间内棒相对于棒运动的距离．
12. （2023全国甲卷）如图，水平桌面上固定一光滑U型金属导轨，其平行部分的间距为，导轨的最右端与桌于右边缘对齐，导轨的电阻忽略不计。导轨所在区域有方向竖直向上的匀强磁场，磁感应强度大小为。一质量为、电阻为、长度也为的金属棒P静止在导轨上。导轨上质量为的绝缘棒Q位于P的左侧，以大小为的速度向P运动并与P发生弹性碰撞，碰撞时间很短。碰撞一次后，P和Q先后从导轨的最右端滑出导轨，并落在地面上同一地点。P在导轨上运动时，两端与导轨接触良好，P与Q始终平行。不计空气阻力。求
（1）金属棒P滑出导轨时速度大小；
（2）金属体P在导轨上运动过程中产生的热量；
（3）与P碰撞后，绝缘棒Q在导轨上运动的时间。
13. （2023新课标卷）一边长为L、质量为m的正方形金属细框，每边电阻为R0，置于光滑的绝缘水平桌面（纸面）上。宽度为2L的区域内存在方向垂直于纸面的匀强磁场，磁感应强度大小为B，两虚线为磁场边界，如图（a）所示。
（1）使金属框以一定初速度向右运动，进入磁场。运动过程中金属框的左、右边框始终与磁场边界平行，金属框完全穿过磁场区域后，速度大小降为它初速度的一半，求金属框的初速度大小。
（2）在桌面上固定两条光滑长直金属导轨，导轨与磁场边界垂直，左端连接电阻R1 = 2R0，导轨电阻可忽略，金属框置于导轨上，如图（b）所示。让金属框以与（1）中相同的初速度向右运动，进入磁场。运动过程中金属框的上、下边框处处与导轨始终接触良好。求在金属框整个运动过程中，电阻R1产生的热量。
14. （2023浙江6月卷）某兴趣小组设计了一种火箭落停装置，简化原理如图所示，它由两根竖直导轨、承载火箭装置（简化为与火箭绝缘的导电杆MN）和装置A组成，并形成闭合回路。装置A能自动调节其输出电压确保回路电流I恒定，方向如图所示。导轨长度远大于导轨间距，不论导电杆运动到什么位置，电流I在导电杆以上空间产生的磁场近似为零，在导电杆所在处产生的磁场近似为匀强磁场，大小（其中k为常量），方向垂直导轨平面向里；在导电杆以下的两导轨间产生的磁场近似为匀强磁场，大小，方向与B1相同。火箭无动力下降到导轨顶端时与导电杆粘接，以速度v0进入导轨，到达绝缘停靠平台时速度恰好为零，完成火箭落停。已知火箭与导电杆的总质量为M，导轨间距，导电杆电阻为R。导电杆与导轨保持良好接触滑行，不计空气阻力和摩擦力，不计导轨电阻和装置A的内阻。在火箭落停过程中，
（1）求导电杆所受安培力的大小F和运动的距离L；
（2）求回路感应电动势E与运动时间t的关系；
（3）求装置A输出电压U与运动时间t的关系和输出的能量W；
（4）若R的阻值视为0，装置A用于回收能量，给出装置A可回收能量的来源和大小。
15.（2023浙江1月卷）如图1所示，刚性导体线框由长为L、质量均为．m的两根竖杆，与长为的两轻质横杆组成，且．线框通有恒定电流，可以绕其中心竖直轴转动．以线框中心O为原点、转轴为z轴建立直角坐标系，在y轴上距离O为a处，固定放置二半径远小于a，面积为s、电阻为R的小圆环，其平面垂直于y轴．在外力作用下，通电线框绕转轴以角速度匀速转动，当线框平面与平面重合时为计时零点，圆环处的磁感应强度的y分量与时间的近似关系如图2所示，图中已知．
（1）求0到时间内，流过圆环横截面的电荷量q；
（2）沿y轴正方向看以逆时针为电流正方向，在时间内，求圆环中的电流与时间的关系；
（3）求圆环中电流的有效值；
（4）当撤去外力，线框将缓慢减速，经时间角速度减小量为，设线框与圆环的能量转换效率为k，求的值（当，有）．
1. （2023·广东广州天河二模）（多选）图甲为某款“自发电”无线门铃按钮，其“发电”原理如图乙所示，按下门铃按钮过程磁铁靠近螺线管，松开门铃按钮磁铁远离螺线管回归原位置。下列说法正确的是（ ）
A. 按下按钮过程，螺线管端电势较高
B. 松开按钮过程，螺线管端电势较高
C. 按住按钮不动，螺线管中产生恒定的感应电动势
D. 若按下和松开按钮的时间相同，螺线管产生大小相同的感应电动势
2. （2023·广东茂名一模）（多选）如图为电吉他中电拾音器的基本结构。磁体附近的金属弦被磁化，在弦振动过程中线圈会产生感应电流，经电路放大后传送到音箱发出声音，下列说法正确的是（ ）
A. 拾音器的工作原理是利用了电流的磁效应现象
B. 取走磁体，电吉他将不能正常工作
C. 减少线圈匝数，可减小线圈中的感应电动势
D. 弦振动过程中，线圈中的电流方向不变
3. （2023·广东茂名一模）（多选）某科技馆设计了一种磁力减速装置，简化为如题图所示模型。在小车下安装长为L、总电阻为R的正方形单匝线圈，小车和线圈总质量为m。小车从静止开始沿着光滑斜面下滑s后，下边框刚进入匀强磁场时，小车开始做匀速直线运动。已知斜面倾角为θ，磁场上下边界的距离为L，磁感应强度大小为B，方向垂直斜面向上，重力加速度为g，则（ ）
A. 线圈通过磁场过程中，感应电流方向先顺时针后逆时针方向（俯视）
B. 线框在穿过磁场过程中产生的焦耳热为
C. 线框刚进入磁场上边界时，感应电流的大小为
D. 小车和线圈的总质量为
4. （2023·广东汕头一模）（多选）依附建筑物架设的磁力缓降高楼安全逃生装置，该装置原理如图可等效为：间距的两根竖直导轨上部连通，人和磁铁固定在一起，沿导轨共同下滑，磁铁产生磁感应强度的匀强磁场。人和磁铁所经位置处，可等效为有一固定导体棒cd与导轨相连，整个装置总电阻始终为，在某次逃生试验中，质量的测试者利用该装置最终以的速度匀速下降，已知与人一起下滑部分装置的质量，重力加速度取，则（ ）
A. 导体棒cd中电流的方向从d到c
B. 导体棒cd中电流的方向从c到d
C. 下落过程中除安培力的阻力为200N
D. 下落过程中除安培力的阻力为1200N
5. （2023·广东深圳一模）某国产直升机在我国某地上空悬停，长度为L的螺旋桨叶片在水平面内顺时针匀速转动（俯视），转动角速度为。该处地磁场的水平分量为，竖直分量为。叶片的近轴端为a，远轴端为b。忽略转轴的尺寸，则叶片中感应电动势为（ ）
A. ，a端电势高于b端电势 B. ，a端电势低于b端电势
C. ，a端电势高于b端电势 D. ，a端电势低于b端电势
6. （2023·福建福州2月检测）（多选）如图，两根间距为L的固定平行光滑金属导轨MCN和PDQ，水平部分MC、PD与倾斜部分CN、DQ分别在C、D平滑连接，倾斜轨道与水平面夹角为θ。水平导轨和倾斜导轨间分别存在宽度均为d 、磁感应强度大小均为 B 的磁场区域 I 和 Ⅱ ， 区域 I 磁场方向竖直向上，区域Ⅱ磁场方向垂直平面CNQD向下。两根质量均为m、电阻分别为2R和3R的金属棒a、b与导轨垂直放置，b棒置于水平导轨C、D处。a棒以速度v0进入磁场区域 I，从磁场Ⅰ穿出时的速度大小为，与b棒发生弹性碰撞。b棒从C、D处沿倾斜轨道穿过磁场区域Ⅱ并返回C、D处时，速度大小为，所用时间为t。两金属棒始终与导轨垂直且接触良好，导轨电阻不计。则（ ）
A. a棒在磁场中向右运动过程与b棒在磁场中向上运动过程，回路中感应电流方向相反
B. a棒第一次穿过磁场区域I的过程中，金属棒b上产生的焦耳热为m
C. b棒从开始运动到返回C、D处所用时间
D. 最终a棒停在磁场区域I中距区域I右边界处
7. （2023·河北省二模）磁流体发电技术是日前世界上正在研究的新兴技术。如图所示是磁流体发电机示意图，相距为d的平行金属板A、B之间的磁场可看作匀强磁场，磁感应强度大小为B，等离子体（即高温下电离的气体，含有大量正、负带电粒子）以速度v垂直于B且平行于板面的方向进入磁场。金属板A、B和等离子体整体可以看作一个直流电源，将金属板A、B与电阻R相连，当发电机稳定发电时，两板间磁流体的等效电阻为r，则A、B两金属板间的电势差为（ ）
A B. C. D.
8. （2023·河北唐山三模）（多选）如图所示，光滑水平面上静止放置一质量为m、总电阻为r、边长为l的正方形导线框，导线框前方l处平行于边的两虚线间存在竖直向下的匀强磁场，磁场宽度，磁感应强度大小为B。某时刻导线框在水平恒力F作用下开始运动。已知导线框的边进、出磁场时的速度大小相等，则导线框在整个运动过程中，下列说法正确的是（ ）
A. 导线框在通过磁场区域时先做加速度减小的减速运动后做匀加速运动
B. 导线框在通过磁场区域时先做加速度增大的减速运动后做匀加速运动
C. 边进入磁场时的速度是边进入磁场时速度的
D. 导线框进入磁场所用的时间为
9. （2023·河北唐山一模）（多选）如图所示，两根光滑足够长且电阻不计的平行金属导轨MNPQ和，固定水在平面上，MN与距离为2l，PQ与距离为l。金属棒a和b的质量分别为2m和m、长度分别为2l与l，金属棒a、b分别垂直放在导轨和上，静止在导轨上。整个装置处于竖直向下的、磁感强度为B的匀强磁场中。现a棒获得水平向右初速度，两棒运动时始终保持平行且a总在上运动，b总在上运动，经过足够长时间后，下列说法正确的（ ）
A. 金属棒a流过的电荷量是
B. 金属棒a和b均做加速度相同的匀加速直线运动
C. 金属棒a和b均做速度相等的匀速直线运动
D. 回路感应电动势为零
10. （2023·湖南永州二模）（多选）如图所示，间距为L、足够长的光滑平行金属导轨的倾角为，底端接一阻值为R的电阻，质量为m的金属棒通过跨过轻质定滑轮的细线与质量为4m的重物相连，滑轮左侧细线与导轨平行，金属棒的电阻为，长度为L，金属棒始终与导轨垂直且接触良好，整个装置处于垂直导轨平面向上、磁感应强度大小为B的匀强磁场中，现将重物由静止释放，重物下落高度h时达到最大速度，已知重力加速度为g，导轨电阻均不计，则重物从释放到达到最大速度的过程中，下列说法正确的是（ ）
A. 通过电阻R的电量为
B. 金属棒受到的安培力的冲量大小为
C. 金属棒克服安培力做的功为
D. 电阻R上产生的焦耳热为
11. （2023·江苏南通三模）如图所示，两光滑平行长直金属导轨水平固定放置，导轨间存在竖直向下的匀强磁场．两根相同的金属棒ab、cd垂直放置在导轨上，处于静止状态。时刻，对cd棒施加水平向右的恒力F，棒始终与导轨接触良好，导轨电阻不计。两棒的速度vab、vcd和加速度aab、acd随时间t变化的关系图像可能正确的是（ ）
A. B.
C. D.
12. （2023·福建福州5月检测） 如图，足够长的固定粗糙绝缘斜面，倾角为，平行于斜面底边的边界下侧有垂直斜面向下的匀强磁场，磁感应强度。一质量为的型金属框静置于斜面上，其中边长，处在磁场中与斜面底边平行，框架与斜面间的动摩擦因数为，框架电阻不计且足够长。质量，电阻的金属棒ab横放在U形金属框架上从静止释放，释放位置与边界上方距离为。已知金属棒在框架上无摩擦地运动，且始终与框架接触良好，设框架与斜面间最大静摩擦力等于滑动摩擦力，取。（，）求：
（1）金属棒ab刚进入磁场时，通过框架边的电流大小和方向；
（2）金属棒ab刚进入磁场时，框架的加速度大小；
（3）金属棒ab进入磁场最终达到稳定运动时，金属棒重力的功率。
