陕西省宝鸡市陈仓区2022-2023学年八年级下学期期中物理试题（解析版）
展开
这是一份陕西省宝鸡市陈仓区2022-2023学年八年级下学期期中物理试题（解析版），共16页。试卷主要包含了单选题，填空及作图题，作图题，实验探究题，综合题等内容，欢迎下载使用。

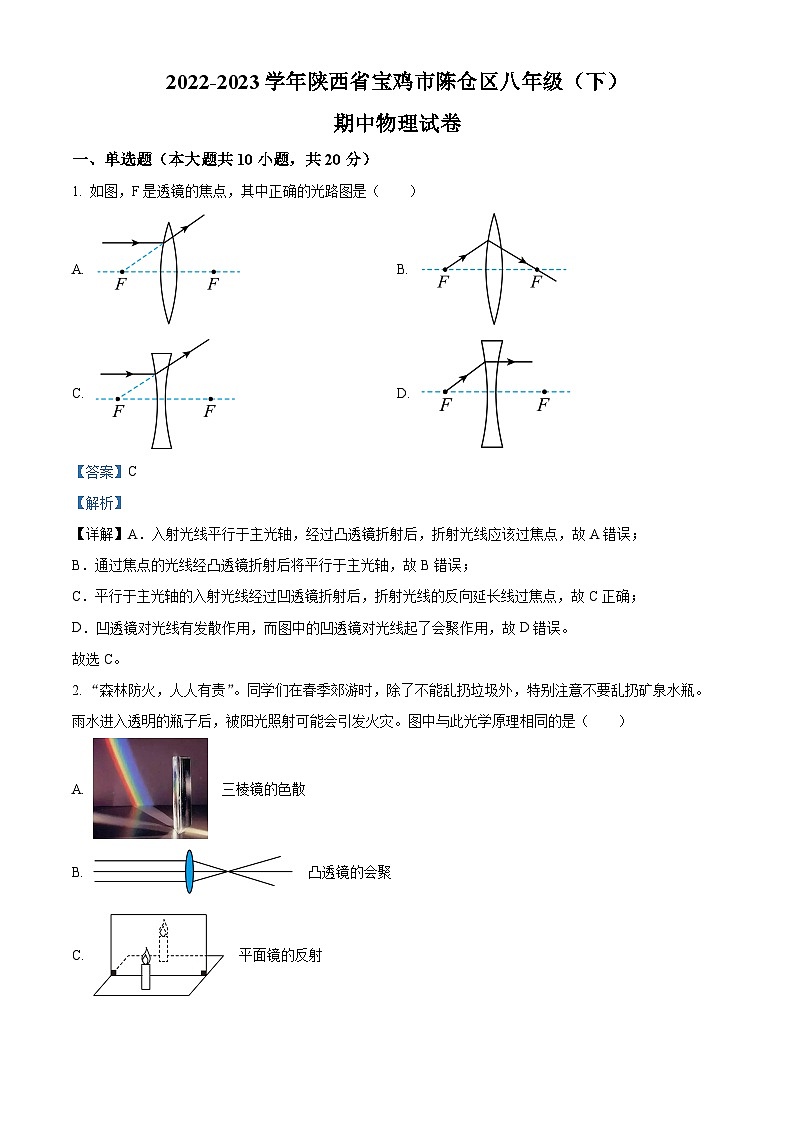

2022-2023学年陕西省宝鸡市陈仓区八年级（下）
期中物理试卷
一、单选题（本大题共10小题，共20分）
1. 如图，F是透镜的焦点，其中正确的光路图是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．入射光线平行于主光轴，经过凸透镜折射后，折射光线应该过焦点，故A错误；
B．通过焦点的光线经凸透镜折射后将平行于主光轴，故B错误；
C．平行于主光轴的入射光线经过凹透镜折射后，折射光线的反向延长线过焦点，故C正确；
D．凹透镜对光线有发散作用，而图中的凹透镜对光线起了会聚作用，故D错误。
故选C。
2. “森林防火，人人有责”。同学们在春季郊游时，除了不能乱扔垃圾外，特别注意不要乱扔矿泉水瓶。雨水进入透明的瓶子后，被阳光照射可能会引发火灾。图中与此光学原理相同的是（ ）
A. 三棱镜的色散
B. 凸透镜的会聚
C. 平面镜的反射

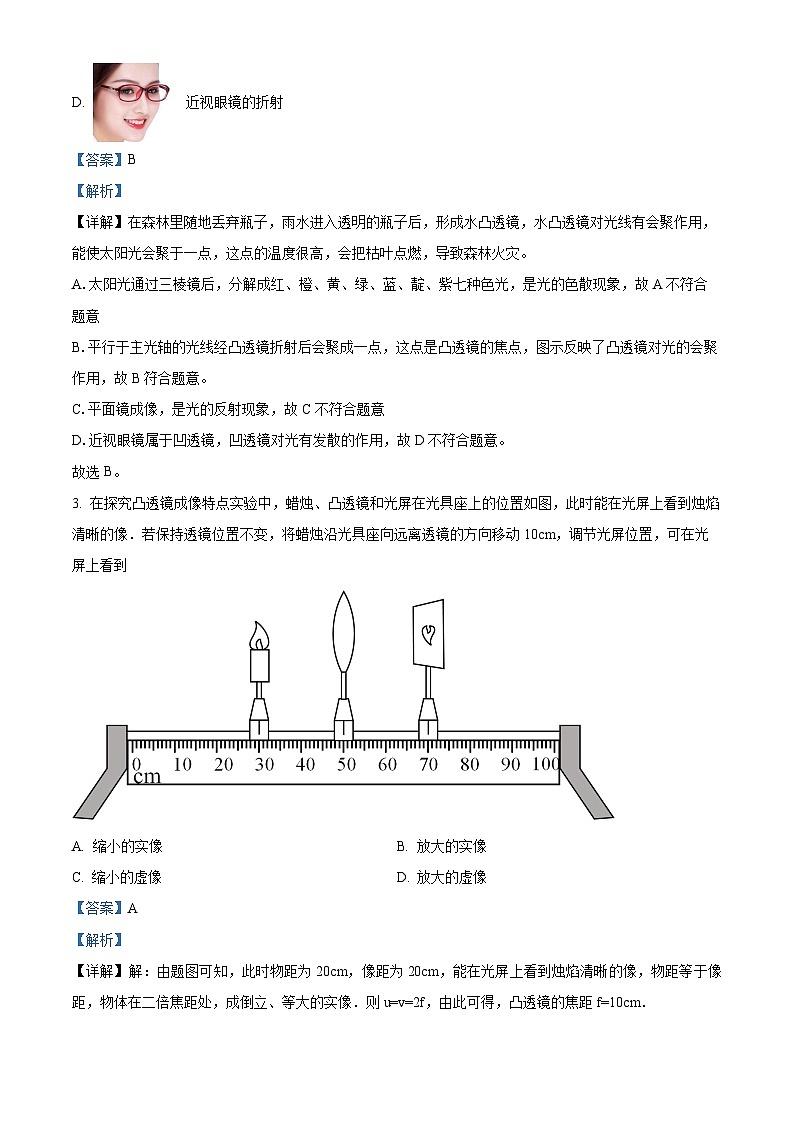

D. 近视眼镜的折射
【答案】B
【解析】
【详解】在森林里随地丢弃瓶子，雨水进入透明的瓶子后，形成水凸透镜，水凸透镜对光线有会聚作用，能使太阳光会聚于一点，这点的温度很高，会把枯叶点燃，导致森林火灾。
A.太阳光通过三棱镜后，分解成红、橙、黄、绿、蓝、靛、紫七种色光，是光的色散现象，故A不符合题意
B.平行于主光轴的光线经凸透镜折射后会聚成一点，这点是凸透镜的焦点，图示反映了凸透镜对光的会聚作用，故B符合题意。
C.平面镜成像，是光的反射现象，故C不符合题意
D.近视眼镜属于凹透镜，凹透镜对光有发散的作用，故D不符合题意。
故选B。
3. 在探究凸透镜成像特点实验中，蜡烛、凸透镜和光屏在光具座上的位置如图，此时能在光屏上看到烛焰清晰的像．若保持透镜位置不变，将蜡烛沿光具座向远离透镜的方向移动10cm，调节光屏位置，可在光屏上看到
A. 缩小的实像 B. 放大的实像
C. 缩小的虚像 D. 放大的虚像
【答案】A
【解析】
【详解】解：由题图可知，此时物距为20cm，像距为20cm，能在光屏上看到烛焰清晰的像，物距等于像距，物体在二倍焦距处，成倒立、等大的实像．则u=v=2f，由此可得，凸透镜的焦距f=10cm．

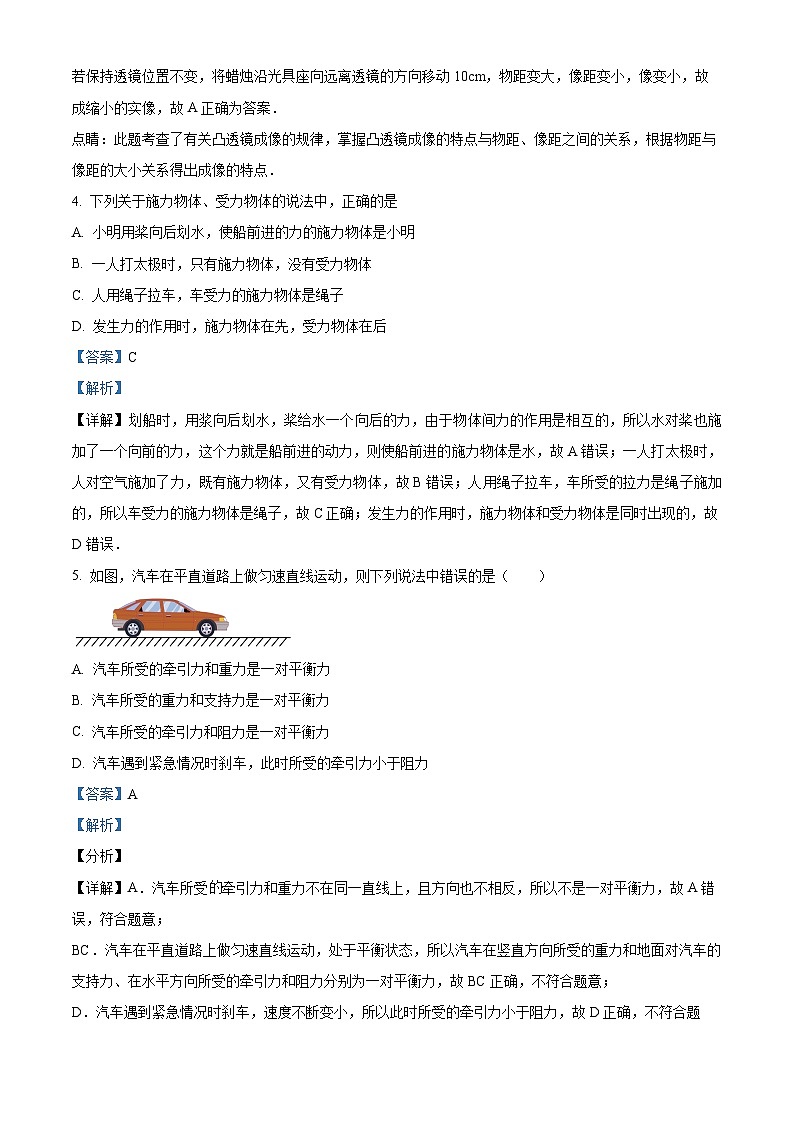

若保持透镜位置不变，将蜡烛沿光具座向远离透镜的方向移动10cm，物距变大，像距变小，像变小，故成缩小的实像，故A正确为答案．
点睛：此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系，根据物距与像距的大小关系得出成像的特点．
4. 下列关于施力物体、受力物体的说法中，正确的是
A. 小明用桨向后划水，使船前进的力的施力物体是小明
B. 一人打太极时，只有施力物体，没有受力物体
C. 人用绳子拉车，车受力的施力物体是绳子
D. 发生力的作用时，施力物体在先，受力物体在后
【答案】C
【解析】
【详解】划船时，用浆向后划水，桨给水一个向后的力，由于物体间力的作用是相互的，所以水对桨也施加了一个向前的力，这个力就是船前进的动力，则使船前进的施力物体是水，故A错误；一人打太极时，人对空气施加了力，既有施力物体，又有受力物体，故B错误；人用绳子拉车，车所受的拉力是绳子施加的，所以车受力的施力物体是绳子，故C正确；发生力的作用时，施力物体和受力物体是同时出现的，故D错误．
5. 如图，汽车在平直道路上做匀速直线运动，则下列说法中错误的是（ ）
A. 汽车所受的牵引力和重力是一对平衡力
B. 汽车所受的重力和支持力是一对平衡力
C. 汽车所受的牵引力和阻力是一对平衡力
D. 汽车遇到紧急情况时刹车，此时所受的牵引力小于阻力
【答案】A
【解析】
【分析】
【详解】A．汽车所受牵引力和重力不在同一直线上，且方向也不相反，所以不是一对平衡力，故A错误，符合题意；
BC．汽车在平直道路上做匀速直线运动，处于平衡状态，所以汽车在竖直方向所受的重力和地面对汽车的支持力、在水平方向所受的牵引力和阻力分别为一对平衡力，故BC正确，不符合题意；
D．汽车遇到紧急情况时刹车，速度不断变小，所以此时所受的牵引力小于阻力，故D正确，不符合题意。
故选A。
6. 假如摩擦力消失了，下列说法正确的是（ ）
A. 声音不能传播 B. 人还能在地面上行走自如
C. 徒手不能爬上直竿 D. 不影响老师在黑板上写字
【答案】C
【解析】
【详解】A．声音的传播需要介质，但与摩擦力无关，故A错误；
B．人在地面上行走依靠的是脚与地面间的摩擦力，故摩擦力消失，人不能在地面上行走自如，故B错误；
C．爬上直竿是因为手掌与竹竿间有摩擦力的作用，故摩擦力消失后，徒手不能爬上直竿，故C正确；
D．在黑板上写字利用的是粉笔与黑板间发生摩擦，故摩擦力消失后，无法在黑板上写字，故D错误。
故选C。
7. 用手捏着一支粉笔静止于空中，现将手松开，假设在手松开的同时，粉笔所受的一切外力同时消失，则（ ）
A. 粉笔将静止于原来位置 B. 粉笔将竖直向上运动
C. 粉笔将竖直向下运动 D. 粉笔将沿水平方向运动
【答案】A
【解析】
【详解】根据牛顿第一定律我们知道，物体不受外力作用时，原来静止的物体将永远保持静止状态；原来运动的物体将永远做匀速直线运动，速度的大小和方向都不改变。因为粉笔原来是静止的，而松开手的同时，一切外力又同时消失，所以粉笔仍然保持原来的静止状态，故A符合题意，BCD不符合题意。
故选A。
8. 下列实例中，属于利用惯性的是（ ）
A. 汽车驾驶员要系好安全带 B. 推出去的冰壶仍向前滑行
C. 汽车在转弯时要减速慢行 D. 竖直向下自由坠落的钢球
【答案】B
【解析】
【分析】
【详解】A．系安全带是防止急刹车时，人由于惯性向前撞击车体的事故发生，属防止惯性带来伤害，故A不符合题意；
B．推出去的冰壶由于惯性，保持原来的向前运动的状态继续前进 ，属利用惯性，故B符合题意；
C．汽车转弯时减速慢行，是为了在转弯时由于惯性，冲出弯道，造成交通事枚，属防止惯性带来伤害，故C不符合题意；
D．竖直向下自由坠落的钢球受重力作用向下运动，与惯性无关，故D不符合题意。
故选D。
9. 如图所示，小明遛狗时，用力拉住拴狗的绳子，正僵持不动，如果绳子的质量不计．下列说法中正确的是
A. 绳拉狗的力与地面对狗的摩擦力是一对平衡力
B. 狗由于静止不动，所以不受力
C. 僵持不动是因为小明拉绳的力小于狗拉绳的力
D. 小明拉绳的力与狗拉绳的力是一对相互作用力
【答案】A
【解析】
【详解】由题意，物体在受到几个力作用时，如果保持静止状态或匀速直线运动状态，我们就说这几个力是平衡力．即这几个力的合力为零． AB. 狗静止不动，说明狗受力平衡，即狗受到的两个力平衡，即绳拉狗的力与地面对狗的摩擦力是一对平衡力，故A正确，B错误；C. 小刚拉绳的力小于狗拉绳的力，二者大小相等、方向相反、作用在同一直线上，作用在两个物体上，属于平衡力，绳子受力平衡，因此僵持不动，选项C错误；D. 小刚拉绳的力与狗拉绳的力二者大小相等、方向相反、作用在同一直线上，作用在同一物体上，属于平衡力，选项D错误． 故选A．
10. 如图（甲）所示，用手施加F1的力，使A物体沿着竖直墙面匀速下滑，如图（乙）所示，用手施加F2的力，使B物体压在天花板上并处于静止状态，其中GA=GB=5N，F1=F2=15N，下列说法中正确的是（ ）
A. 在图甲中，A受到的摩擦力为20N B. 在图甲中，墙面对A的摩擦力为15N
C. 在图乙中，B对手的作用力为10N D. 在图乙中，天花板对B物体的作用力为10N
【答案】D
【解析】
【详解】AB．在图甲中，A处于静止状态，则A受平衡力作用，A在竖直方向上受到的重力和墙面对A的摩擦力是一对平衡力，因此A受到墙面对A的摩擦力等于A的重力为5N，故AB错误；
C．图乙中，手对B的作用力为15N，由于力的作用是相互的，因此B对手的作用力也为15N，故C错误；
D．在图乙中，物体B受到竖直向上的压力F2、竖直向下的重力GB、天花板向下的作用力F板对B，如图所示
由力的平衡条件可得
F2=F板对B+GB
所以，天花板对B物体的作用力
F板对B=F2﹣GB=15N﹣5N=10N
故D正确。
故选D。
二、填空及作图题（本大题共7小题，共22分）
11. 小明将一只点燃的蜡烛放在凸透镜（f=10cm）前20cm处，光屏上得到了烛焰倒立、___________的清晰的像，然后他在蜡烛和凸透镜之间放置了一个近视眼镜片，由于近视眼镜片对光线有___________作用，所以光屏上烛焰的像变模糊了（如图所示），若想在光屏上重新得到清晰的像，他可将光屏___________（填“靠近”或“远离”）凸透镜。
【答案】 ①. 等大 ②. 发散 ③. 远离
【解析】
【详解】[1]已知f=10cm，则
2f=20cm
小明将一只点燃的蜡烛放在凸透镜前20cm处，此时物体处在距离凸透镜二倍焦距的位置上，成的是倒立、等大的实像。
[2][3]近视眼镜片是凹透镜，所以近视眼镜片对光线有发散作用；将近视眼镜片放在蜡烛和凸透镜之间，经过凸透镜光线被凹透镜发散，会比原来推迟会聚成像，所以将光屏远离凸透镜，才能在光屏上重新得到清晰的像。
12. 如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。
【答案】 ①. 倒立 ②. 右 ③. 上
【解析】
【详解】[1]由图知，物距为
根据凸透镜成像的规律知，此时成倒立的、放大的实像；此时像距，应大于，故需将光屏向右移动。
[3]根据凸透镜成像的规律知，蜡烛变短了，烛焰在光屏上成的像会向上移。
13. 正常眼睛观察物体的最佳距离为25cm，当用平面镜仔细观察自己的脸部时，应当把镜子拿到离眼睛______cm处最为合适。如图是人眼与鱼眼的结构示意图，我们观察发现：鱼眼晶状体的形状比人眼更加凸一些，如果人眼的晶状体像鱼这样，观察远处物体的像将成在视网膜的______（填“前”或“后”）面，若要看清远处的物体，应该配戴______（填“凹”或“凸”）透镜。
【答案】 ①. 12.5 ②. 前 ③. 凹
【解析】
【分析】
【详解】[1]根据平面镜的成像规律，像到平面镜的距离大小等于物到平面镜的距离，当用平面镜仔细观察自己的脸部时，镜中的脸部距离眼睛应该是25cm，那么镜子与眼睛的距离大小
即应当把镜子拿到离眼睛12.5cm处最为合适。
[2]从图中可以看到，鱼的眼睛较人眼还有凸，那么这种眼睛折光能力较强，如果人眼的晶状体像鱼这样，那么人眼的折光能力较强，通过人眼的光线会聚在视网膜的前方。
[3]若要看清远处的物体，即是通过人眼的光线会聚在视网膜，光线发散一些，那么凹透镜的功能是发散，要看清远处的物体，应该配戴凹透镜。
14. 小芳照镜子时看不到自己的全身像，于是她后退了几步，在后退的过程中：
（1）小芳在平面镜中所成像的大小______，像与小芳的距离_____（选填“变小”、“不变”或“变大”）；
（2）小芳发现平面镜中的像变模糊了，戴上近视眼镜后像又变的清晰，近视镜为______（选填“凸透镜”或“凹透镜”），这是利用近视眼镜对光有_______作用（选填“会聚”或“发散”），使眼睛中的像再一次移到视网膜上．
【答案】 ①. 不变 ②. 变大 ③. 凹透镜 ④. 发散
【解析】
【详解】（1）根据平面镜成像特点可知物与像大小相等，物与像到平面镜距离相等，当小芳后退了几步时像与小芳的距离变大；
（2）根据透镜的应用可知近视眼镜为凹透镜，对光线有发散作用．
15. 如图所示，重20N的物块放在水平桌面上，用F＝8N的水平拉力拉物块可以使其做匀速直线运动。求：
（1）物块所受的摩擦力为_______N
（2）当水平拉力增大到16N时，物块受到的摩擦力为________N；
（3）物块在运动过程中突然撤去外力，在物块停止运动前它受到的摩擦力为________N。
【答案】 ①. 8 ②. 8 ③. 8
【解析】
【详解】（1）[1]因物块做匀速直线运动，物块在水平方向上受到的拉力和摩擦力是一对平衡力，大小相等，物块所受的摩擦力为8N。
（2）[2]当水平拉力增大到16N时，物块对桌面的压力和接触面的粗糙程度不变，物块受到的滑动摩擦力的大小不变，仍为8N。
（3）[3]物块在运动过程中突然撤去外力，在物块停止运动前它继续向前运动，物块对桌面的压力和接触面的粗糙程度不变，物块受到的滑动摩擦力的大小不变，它受到的摩擦力为8N。
16. 如图重为30N的物体，被50N的水平压力F1压在竖直墙壁上保持静止，物体受到的摩擦力f1为________N；再将其置于水平桌面上，在20N的水平拉力F2作用下做匀速直线运动，当拉力变为40N，则其受到的摩擦力为________N，此时如果物体受到的所有力消失，物体处于________状态。
【答案】 ①. 30 ②. 20 ③. 匀速直线运动
【解析】
【详解】[1]因物体被压在竖直墙壁上保持静止（处于平衡状态），竖直方向受到的重力和摩擦力是一对平衡力，所以物体受到的摩擦力
f1＝G＝30N
[2]物体在水平面上做匀速直线运动时处于平衡状态，受到的摩擦力和拉力是一对平衡力，所以，此时物体受到的摩擦力
f2＝F2＝20N
当拉力变为40N时，因接触面的粗糙程度和压力均不变，所以，物体受到的摩擦力不变，仍然是20N。
[3]拉力为40N时，物体做加速运动，此时如果物体受到的所有力消失，根据牛顿第一定律可知，物体处于匀速直线运动状态。
17. 一遥控小电动车在平直的路面上做直线运动，其速度v随时间t变化的图象如图所示．已知在4s～8s内小车受到的牵引力恒为10N，则在4s～8s内小车受到的合力为______N，运动的路程为______m；在0～4s内小车受到的摩擦力______10N（选填“大于”“等于”或“小于”）．
【答案】 ①. 0 ②. 16 ③. 等于
【解析】
【详解】由图象可知，在4s～8s内小车做匀速直线运动，处于平衡状态，因此受到的合力为0N；其速度为4m/s，其运动的路程为：s=vt=4m/s×4s=16m；
由于在4s～8s内做匀速直线运动，其牵引力与摩擦力相等，故摩擦力为10N；在0～4s内小车做加速运动，但其压力和接触面均不变，所以摩擦力也不变，为10N．
三、作图题（共2小题，共4.0分）
18. 如图是射到凸透镜的两条光线，请在图上画出这两条光线的折射光线。
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴。所以如下图所示
19. 如图所示，小球处于静止状态，请画出图中小球所受重力和浮力的示意图。
【答案】
【解析】
【详解】重力G的方向竖直向下，浮力F的方向是竖直向上，根据此时的状态是平衡状态，故此二力也处于平衡状态，故如下图所示：
四、实验探究题（本大题共3小题，共7+8+5＝20分）
20. 在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究。
（1）为了测量凸透镜焦距，他让一束平行光正对射向该凸透镜，调节光屏位置直到光屏上得到一个最小最亮的光斑，该点即为凸透镜的___________。他测出该凸透镜的焦距为；
（2）实验时应将烛焰、凸透镜和光屏三者中心调节到同一高度，目的是___________；
（3）如下图所示，蜡烛在图示位置时，光屏上呈现出清晰的像，则此时烛焰所成的像是___________（选填“缩小”“等大”或“放大”）、倒立的实像，生活中的___________就是利用这一原理制成的。如果使烛焰沿主轴向左移动，仍要在光屏上得到清晰的像，则光屏应向___________（选填“左”或“右”）移动，且移动的距离___________（选填“大于”“等于”或“小于”）；
（4）接着小滨又用红色的发光二极管按“F”字样镶嵌在白色不透明方格板上代替烛焰作为光源。将光源“F”放在距该透镜处，其大小如下图甲所示，调整后，在光屏上得到清晰像，再用遮光罩将凸透镜的上半部分遮住，在光屏上所成像可能是下图乙四幅图中的___________。
【答案】 ①. 焦点 ②. 使像呈现在光屏中央 ③. 放大 ④. 投影仪 ⑤. 左 ⑥. 大于 ⑦. D
【解析】
【详解】（1）[1]一束平行光正对射向该凸透镜，经过凸透镜折射后会相交于主光轴，调节主光轴上光屏位置到相交的点，会在光屏上得到一个最小最亮的光斑，即凸透镜的焦点。
（2）[2]在探究凸透镜成像规律的实验中，为了使像呈现在光屏的中央，应该调节烛焰、凸透镜和光屏三者中心在同一高度上。
（3）[3][4]由图可知，凸透镜在40.0cm处，蜡烛在25.0cm处，此时物距
u=40.0cm-25.0cm=15.0cm
而凸透镜的焦距为10cm，物距大于一倍焦距且小于两倍焦距，成倒立、放大的实像，生活中投影仪是根据这一原理制成的。
[5][6]将烛焰沿主轴向左移动，此时的物距
即物距增大了，相距减小，要想在光屏上仍然得到清晰的像，光屏也应该像左移动才行；此时的像距大于物距，则光屏移动的距离应该大于3cm。
（4）[7]将光源“F”放在距该透镜30cm处，即物距为30cm，而凸透镜的焦距为10cm，物距大于两倍焦距，在光屏上成倒立、缩小的实像。用遮光罩将凸透镜的上半部分遮住，只是减少了部分折射光线，光屏上依然成完整的像。故ABC不符合题意，D符合题意。
故选D。
21. 学生李潇在水塘中看到形状特殊的“虾”。
（1）如图甲所示，他看到的“虾”是因为光的________而形成的________像，真正的虾在水中________（C/D/E/F）处。他用激光笔从A点向________（B/C/D/E/F）处射出光束，即可把虾照亮。
（2）拍照得到虾的胶片后，他用如图乙所示的幻灯机展示给同学们看；
①胶片上虾的头部朝________（上/下）；
②测得胶片到凸透镜的距离为8cm，则该凸透镜的焦距可能是________；
A．2cm B．7cm C．9cm D．10crn
③要使像变得更大，应将幕布向________（左/右）移，并将凸透镜向________（左/右）移。
【答案】 ①. 折射 ②. 虚 ③. E ④. B ⑤. 下 ⑥. B ⑦. 右 ⑧. 左
【解析】
【详解】（1）[1][2]根据光的折射现象可知，他看到的“虾”是因为光的折射而形成的虚像，真正的虾在水中更深的位置，即在E处。
[3][4]根据光路的可逆性，他用激光笔从A点向B处射出光束，即可把虾照亮。
（2）①[5]凸透镜成实像时，像与物是相互倒立，因此，胶片上虾的头部应该在下方。②[6]因为投影仪的原理是物距大于f小于2f时，成倒立放大的实像，故f＜8cm＜2f，则4cm＜f＜8cm，只有B选项中7cm符合题意。
故选B。
③[7][8]凸透镜成实像时，物距越小，像距越大，像越大，因此要想使像变大，应应将幕布向右移，并将凸透镜向左移。
22. 小明利用如图所示的装置，探究在水平面上阻力对物体运动的影响，进行如下操作：
A．如图甲，将毛巾铺在水平木板上，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离；
B．如图乙，取下毛巾，将棉布铺在斜面和木板上，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离；
C．如图丙，取下棉布，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离。
请针对以上操作回答下列问题：
（1）以上操作中错误的一次是___________（选填“A”、“B”或“C”）；
（2）进行正确实验操作后，本实验可得到：小车受到的阻力越小，速度减小的越___________；由此推理：如果水平面光滑，小车运动时不受阻力作用，它将在水平面上___________；
（3）为了得出科学结论，三次实验中小车每次都从斜面上同一位置由静止自由下滑，这样做的目的是___________；
（4）在水平面滑行时，小车受到的重力和小车对水平面的压力___________（是/不是）一对平衡力。
【答案】 ①. B ②. 慢 ③. 做匀速直线运动 ④. 为了让小车到达平面的初速度相同 ⑤. 不是
【解析】
【详解】（1）[1]操作B中取下毛巾后，将棉布铺在斜面和木板上，棉布只需要铺在木板上，不能铺在斜面上。
（2）[2]通过观察小车在不同接触面上滑行的距离，可以发现小车受到的阻力越小，速度减小的越慢，小车滑行的距离越远。
[3]由此推理：如果水平面光滑，小车运动时不受阻力作用，速度将不会发生改变，即它将在水平面上做匀速直线运动。
（3）[4]为了得出科学结论，这里需要用到控制变量法，三次实验中小车每次都从斜面上同一位置由静止自由下滑，这样做能够使小车到达平面的初速度相同。
（4）[5]两个力平衡，要求两个力作用在同一物体上，大小相等，方向相反，在同一直线上。小车受到的重力和小车对水平面的压力没有作用在同一物体上，故不是一对平衡力。
五、综合题（本大题共2小题，共8+6＝14.0分）
23. 为了探究“滑动摩擦力大小与什么因素有关”，小明利用完全相同的两块木块A、B设计了如图所示的实验。
（1）实验时，小明先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉动物体在水平桌面上做匀速直线运动，则测出的摩擦力________（选填“大于”“等于”或“小于”）实际摩擦力；
（2）甲、乙两次实验说明：在接触面粗糙程度相同时，_________越大，滑动摩擦力越大；
（3）比较实验乙、丙两次实验，可得出结论：滑动摩擦力的大小与接触面积大小_______（选填“有关”或“无关”）；
（4）在操作过程中小明还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，如实验丁所示，此过程中，木块处于________（选填“平衡”或“不平衡”）状态弹簧测力计对木块的拉力和木块受到的滑动摩擦力_________（选填“是”或“不是”）一对平衡力；
（5）小明要对实验装置进行改动，如实验戊所示，在用力将木板向右拉出过程中，弹簧测力计________（选填“A”或“B”）的示数反映了木块与木板间的滑动摩擦力大小。实验中________（选填“一定”或“不一定”）要匀速拉动长木板。此时木块所受到的摩擦力的方向为_________（选填“水平向左”或“水平向右”）。
【答案】 ①. 小于 ②. 压力 ③. 无关 ④. 平衡 ⑤. 不是 ⑥. A ⑦. 不一定 ⑧. 水平向右
【解析】
【详解】（1）[1]实验时，小明先在竖直方向上对弹簧测力计调零，然后弹簧测力计要在水平方向上使用就要调零，因为在竖直方向上由于弹簧自身的重力弹簧比在水平方向上要伸长，也就是调零后的零刻度线在真实零刻度线的下方。弹簧测力计拉动物体在水平放置的长木板上做匀速直线运动时，读取弹簧测力计的示数时，结果小于真实的摩擦力。
（2）[2]由图甲、乙所示实验可知，接触面的粗糙程度相同而物体间的压力不同，乙图的压力大，弹簧测力计的示数大，摩擦力大，所以可以得出压力越大，在接触面粗糙程度相同时，滑动摩擦力越大。
（3）[3]由图乙、丙所示实验可知，物体间的压力相等、接触面的粗糙程度相同，接触面积大小不同，弹簧测力计的示数相同，摩擦力相同，所以可以得出滑动摩擦力的大小与接触面积大小无关。
（4）[4]在操作过程中小明还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，如图丁所示，此过程中，木块处于平衡状态。
[5]弹簧测力计对木块的拉力和木块受到的滑动摩擦力 不是一对平衡力，理由是：拉力与摩擦力不在同一直线。
（5）[6]由图戊所示实验可知，在用力将木板向右拉出的过程中，此时木块在水平方向上处于静止状态，受弹簧测力计A向左的拉力和木板对木块向右的摩擦力一对平衡力，所以弹簧测力计A的示数反映了木块与木板间的滑动摩擦力大小。
[7]拉动木板时物块保持不动，物块处于平衡状态，滑动摩擦力等于测力计的拉力，实验时不需要匀速拉动长木板；弹簧测力计固定不动，便于读数。
[8]此时木块在水平方向上处于静止状态，受弹簧测力计向左的拉力和木板对木块向右的摩擦力一对平衡力，所以木块所受到的摩擦力的方向为水平向右。
24. 人工智能逐渐融人我们的生活，一些餐厅、饭店等餐饮场所使用送餐机器人送餐。如图所示是某餐厅的送餐机器人，其自身质量约为40kg，当该送餐机器人托着质量为5kg的物体送餐时，在1min内匀速直线运动72m，机器人受到的摩擦力约为其总重力的0.08倍。（g＝10N/kg）
（1）求该送餐机器人自身的重力；
（2）此次送餐过程中，机器人的速度为多少m/s；
（3）此次送餐过程中，送餐机器人所受摩擦力的大小。
【答案】（1）400N；（2）1.2m/s；（3）36N
【解析】
【详解】解：（1）送餐机器人的重力为
G＝mg＝40kg×10N/kg＝400N
（2）机器人送餐过程中，行进的速度为
（3）若送餐机器人托着5kg的物体，此时机器人总质量为
m总＝m+m′＝40kg+5kg＝45kg
机器人的总重力为
G总＝m总g＝45kg×10N/kg＝450N
送餐机器人所受摩擦力的大小为
f＝0.08G总＝0.08×450N＝36N
答：（1）送餐机器人的重力为400N；
（2）机器人送餐过程中，行进的速度为1.2m/s；
（3）机器人匀速前进送餐时受到的摩擦力为36N。
