2023年福建省漳州市初中毕业班适应性练习物理试题（含解析）

这是一份2023年福建省漳州市初中毕业班适应性练习物理试题（含解析），共22页。试卷主要包含了单选题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。

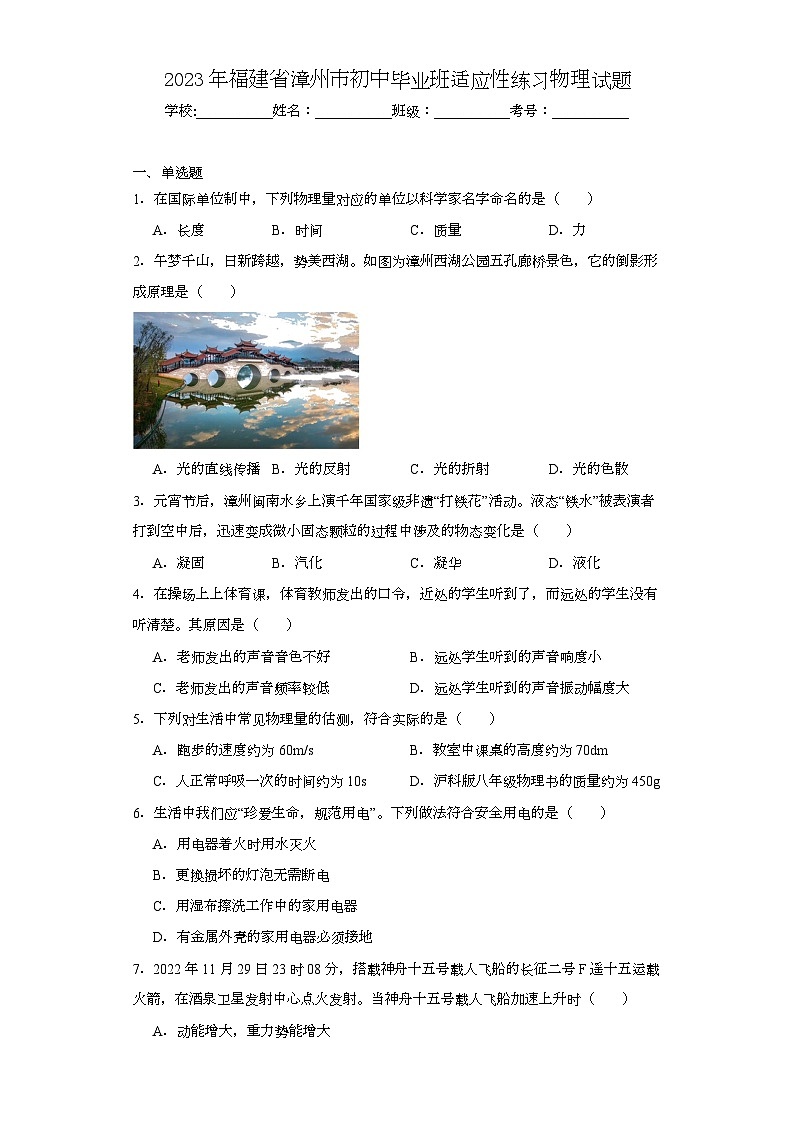

2023 年福建省漳州市初中毕业班适应性练习物理试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．在国际单位制中，下列物理量对应的单位以科学家名字命名的是（ꢀꢀ）
A．长度
B．时间
C．质量
D．力
2．午梦千山，日新跨越，势美西湖。如图为漳州西湖公园五孔廊桥景色，它的倒影形
成原理是（ꢀꢀ）
A．光的直线传播 B．光的反射
C．光的折射
D．光的色散
3．元宵节后，漳州闽南水乡上演千年国家级非遗“打铁花”活动。液态“铁水”被表演者
打到空中后，迅速变成微小固态颗粒的过程中涉及的物态变化是（ꢀꢀ）
A．凝固
B．汽化
C．凝华
D．液化
4．在操场上上体育课，体育教师发出的口令，近处的学生听到了，而远处的学生没有
听清楚。其原因是（ꢀꢀ）
A．老师发出的声音音色不好
C．老师发出的声音频率较低
B．远处学生听到的声音响度小
D．远处学生听到的声音振动幅度大
5．下列对生活中常见物理量的估测，符合实际的是（ꢀꢀ）
A．跑步的速度约为 60m/s
B．教室中课桌的高度约为 70dm
D．沪科版八年级物理书的质量约为 450g
C．人正常呼吸一次的时间约为 10s
6．生活中我们应“珍爱生命，规范用电”。下列做法符合安全用电的是（ꢀꢀ）
A．用电器着火时用水灭火
B．更换损坏的灯泡无需断电
C．用湿布擦洗工作中的家用电器
D．有金属外壳的家用电器必须接地
7．2022 年 11 月 29 日 23 时 08 分，搭载神舟十五号载人飞船的长征二号 F 遥十五运载
火箭，在酒泉卫星发射中心点火发射。当神舟十五号载人飞船加速上升时（ꢀꢀ）
A．动能增大，重力势能增大


B．动能减小，重力势能增大
C．动能增大，重力势能减小
D．动能不变，重力势能不变

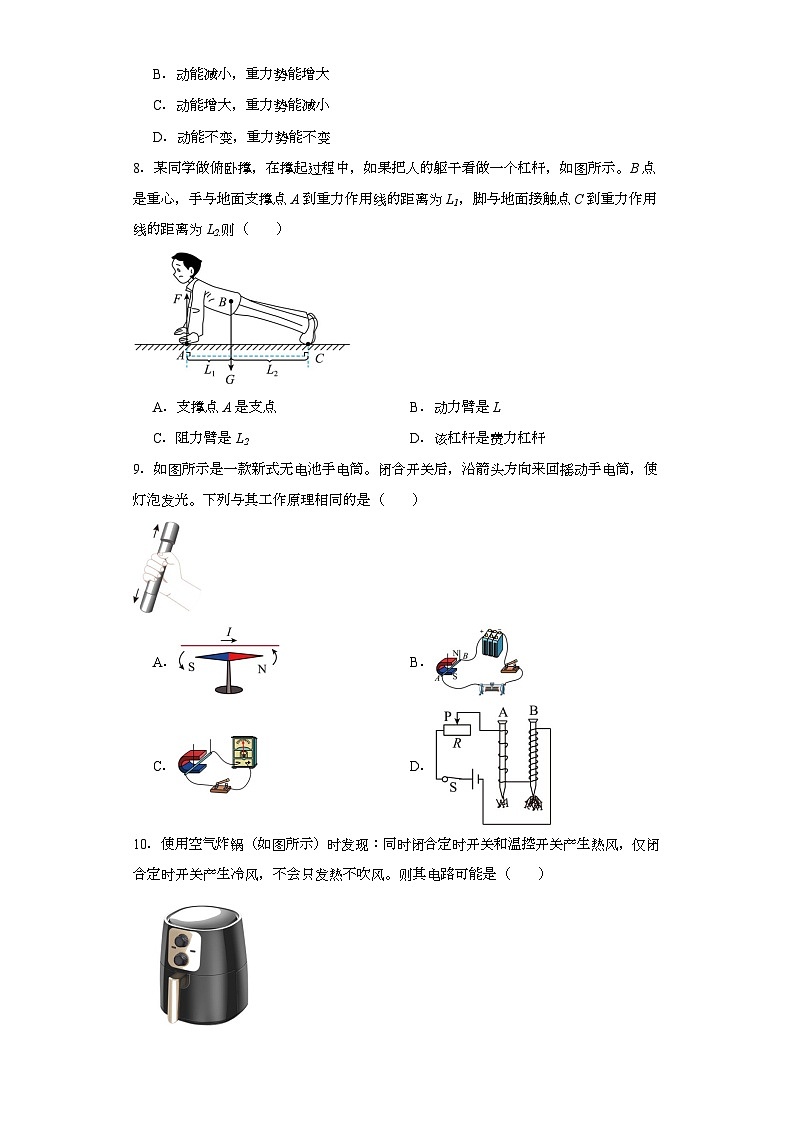

8．某同学做俯卧撑，在撑起过程中，如果把人的躯干看做一个杠杆，如图所示。B 点
是重心，手与地面支撑点 A 到重力作用线的距离为 L1，脚与地面接触点 C 到重力作用
线的距离为 L2.则（ꢀꢀ）
A．支撑点 A 是支点
C．阻力臂是 L2
B．动力臂是 L
D．该杠杆是费力杠杆
9．如图所示是一款新式无电池手电筒。闭合开关后，沿箭头方向来回摇动手电筒，使
灯泡发光。下列与其工作原理相同的是（ꢀꢀ）
A．
C．
B．
D．

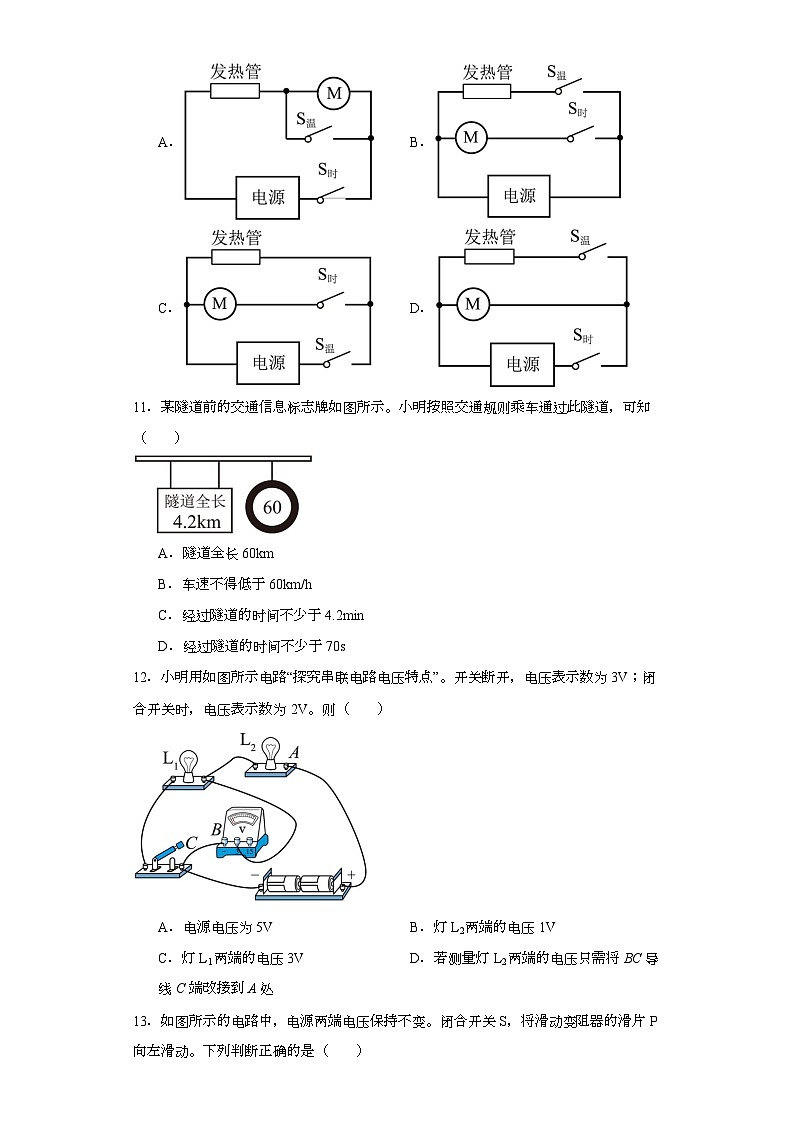

10．使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭
合定时开关产生冷风，不会只发热不吹风。则其电路可能是（ꢀꢀ）


A．
B．
C．
D．
11．某隧道前的交通信息标志牌如图所示。小明按照交通规则乘车通过此隧道，可知
（ꢀꢀ）
A．隧道全长 60km
B．车速不得低于 60km/h
C．经过隧道的时间不少于 4.2min
D．经过隧道的时间不少于 70s
12．小明用如图所示电路“探究串联电路电压特点”。开关断开，电压表示数为 3V；闭
合开关时，电压表示数为 2V。则（ꢀꢀ）
A．电源电压为 5V
C．灯 L1 两端的电压 3V
线 C 端改接到 A 处
B．灯 L2 两端的电压 1V
D．若测量灯 L2 两端的电压只需将 BC 导
13．如图所示的电路中，电源两端电压保持不变。闭合开关 S，将滑动变阻器的滑片 P
向左滑动。下列判断正确的是（ꢀꢀ）


A．电流表的示数变大
C．电压表的示数变大
B．电路的总电阻变大
D．电路的总功率变小
14．甲、乙两相同的容器中装有体积相等的两种液体，静止放置在水平桌面上。将同种
材料制作的实心物体 A、B 分别放入两容器中，静止时液面等高，如图所示。则（ꢀꢀ）
A．A 的密度小于 B 的密度
B．A 的体积等于 B 的体积
C．A 受到的浮力等于 B 受到的浮力
D．甲杯底部受到液体的压强大于乙杯的底部受到液体的压强
二、填空题
15．如图是悬浮式无线蓝牙音箱，可由蓝牙通过
实现与手机数据的无线传输。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根
据同名磁极相互 的原理实现的。
（选填“超声波”或“电磁波”）
16．图甲为特种兵操练时的情景，他们动作整齐划一，若以其中某位战士为参照物，其
他战士是 的。图乙是该特种兵装备的特种作战消音靴，能够在作战行动中降
低声音的响度避免暴露目标，此消音靴是在 处减弱噪声。


17．中国有“人造太阳”之称的 EAST 实验装置，成功实现 403 秒稳态高约束模式等离子
体运行，其拥有类似太阳 （选填“核聚变”或“核裂变”）反应机制，太阳能属
（选填“可再生”或“不可再生”）能源。
于
18．如图是电磁炮原理简化图。炮弹置于两固定的平行导轨之间，导轨位于磁场中，开
始时炮弹在导轨的一端，通以电流后炮弹会被磁力加速，此过程将电能转化为炮弹的
能（轨道的电阻和摩擦均不计），炮弹离开导轨后由于
仍继续飞行。
19．物体 A 在水平推力 F 的作用下在桌面上运动，物体 A 相对桌面位置变化如图甲、
乙所示。在此过程中，物体 A 受到的摩擦力大小 ，物体 A 对桌面的压强
变
。
20．如图甲所示的电路中，电源电压保持不变，灯泡额定电压为 2.5V。闭合开关后，
将电阻箱从 50Ω 调到 8Ω 的过程中，两电表的示数关系如图乙所示，灯泡的额定电功率
为
W， 电源电压为
V。
三、作图题
21．如图，请画出反射光线并标出反射角大小。


22．如图,货物随传送带一起水平向右做匀速直线运动,画出该货物的受力示意图
(
)
四、简答题
23．起风时，我们经常见到室内的窗帘，有的向室内飘，有的向室外飘。
（1）如图甲，当风向平行窗户时，窗帘向室外飘动，请用流体压强知识解释；
（2）如图乙，当风向正对窗户时，窗帘向室内飘动，请用力的作用效果分析。
五、实验题
24．小明利用如图所示的装置探究“冰熔化时温度的变化规律”。
（1）除图甲所示实验器材外，还需要的测量工具是
（2）将试管放入水中加热，这样做目的是使冰
录；
；
，而且温度上升较慢，便于记
（3）根据实验数据画出冰的温度随加热时间变化的图像如图乙所示，冰的熔点
为 ℃；


（4）通过实验可知，冰熔化过程中温度保持不变，但要继续
（5）冰完全熔化后，继续加热使烧杯中的水沸腾，发现试管中的水不会沸腾，试管中
的水不会沸腾的原因是
25．某实验小组利用如图所示的实验装置做“探究二力平衡的条件”实验：
；
。
（1）如图甲，实验中定滑轮的作用是改变力的
变拉力的大小；
，通过调整砝码的质量可以改
（2）如图乙，小明用小车 B 替换木块 A 的目的是
；实验中他是通过观察小
车是否处于
状态来判断它受到的两个力是否平衡的；
（3）如图乙，当左右两端分别同时放入质量相等的砝码时，小车静止，此时 F 、F 的
1
2
大小相等，方向
（4）在图乙实验的基础上，将小车在水平桌面上扭转一个角度后释放，观察小车的运
动状态，这样做的目的是为了探究两个平衡的力是否作用在
（5）为了探究两个平衡的力是否作用在同一个物体上，小明用轻质硬纸片代替小车做
；
；
实验，如图丙所示，他将要对硬纸片进行的操作是
。
26．在“探究凸透镜成像规律”实验中：
（1）如图甲所示，将平行光正对凸透镜，移动光屏，直到光屏上出现一个最小最亮的
光斑，该凸透镜的焦距为 cm；
（2）在光具座上将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰、
凸透镜和光屏的中心在 上，这样做的目的是使像呈现在光屏的中央；
（3）在如图乙所示位置时，恰好能在光屏上得到烛焰睛晰的像。此像是倒立、
的实像；
（4）在如图乙所示实验情形下，如果保持蜡烛和光屏的位置不变，把凸透镜移到光具
座上 35cm 刻线处，可以在光屏上再次得到烛焰清晰的像，这个现象中蕴含着
的道理；


（5）在图乙实验时，小明将桌上的一个镜片放到蜡烛和凸透镜之间，将光屏向远离凸
透镜的方向移动时光屏上又能出现清晰的像，由此可见该镜片是
于矫正 眼。
27．如图，利用 U 形管压强计探究液体压强与哪些因素有关。
透镜，可用
（1）实验中通过 U 形管压强计液面的
来反映液体压强大小；
（2）比较甲、乙两图可知，同种液体，深度越深，液体压强越
；比较甲丙不
能得出前面结论的原因是
；
（3）对比甲、乙、丙三幅图所示的实验，可知液体压强最大的是图
；
r
r
B
（4）丁图对实验进行了改进，当两探头分别放在液体密度为
、
的烧杯中，调节
A
r
rB 。
探头的深度，使 U 形管两侧液面相平，则烧杯中液体的密度大小关系
A
28．在探究“通过导体的电流与电阻的关系”的实验中，电源电压为 4.5V，电流表
（0~0.6A），电压表（0~3V），开关，阻值分别为 5Ω、10Ω、15Ω、20Ω 和 25Ω 的定值
电阻各 1 个，滑动变阻器的规格“50Ω 1A”1 个，开关、导线若干。


（1）请用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器滑片向左移
动时电流表示数变大
（2）小明把 5Ω 的电阻 R 接入电路后，闭合开关 S，发现电流表无示数，电压表有示数。
若电路故障只出现在 R 和 R′上，则电路故障是 ，排除故障后，适当调节滑动
；
变阻器滑片，当电压表示数为 2.5V 时，读出了对应的电流值；
（3）断开开关，没有移动滑片 P 的位置，如图乙所示，直接用 10Ω 的电阻替换 5Ω，
闭合开关，发现电压表示数
动，才能达到实验要求；
2.5V；此时滑动变阻器滑片 P 应向
端移
（4）小明再分别将定值电阻 15Ω、20Ω、25Ω 连入，根据实验所得的五组数据绘制出 I-R
图像，如图丙所示，由图像可得出的结论是：
（5）为了完成该实验探究，滑动变阻器允许连入电路的最小阻值为
（6）要完成 5 个定值电阻的所有实验，需要使得定值电阻两端的电压不变，预设的这
；
。
个不变的电压的范围是
。
六、计算题
29．如图为小明制作的一个两档位加热器（加热档和保温档）简化电路图，R1=10Ω，
当 S 闭合，S 断开时，电流表的示数为 1A，当 S、S 都闭合时，电流表的示数为 1.2A
。
1
1
求：
（1）电源电压；
（2）R 的阻值；
（3）用加热档加热时，1min 内电路消耗的电能。


30．可燃冰是一种新型能源，它是水和天然气在高压低温情况下形成的类冰状结晶物质，
主要成分是甲院。把质量为 1000kg，初温为 20℃的水加热到 100℃，已知水的比热容 c
水=4.2×103J/（kg·℃），可燃冰的热值 q 可燃冰=5.6×109J/m3.求：
（1）水吸收的热量是多少；
（2）若可燃冰烧水的效率为 40%，则可燃冰燃烧放出的热量是多少；
（3）需要燃烧的可燃冰体积。
31．如图，A 和 B 是两块完全相同的实心长方体砖块、质量均匀分布，砖块的长、宽、
高分别为 40cm、20cm、4cm，重为 80N。A 侧放、B 平放在水平桌面上。B 砖上放有
质量忽略不计的薄壁圆柱形容器，容器中盛有部分酒精（ρ 酒精=0.8×103kg/m3），容器底
面积为 B 砖上表面面积的四分之一、A 砖的上表面和 B 砖的上表面到水平桌面的距离
分别为 20cm 和 4cm，求：
（1）A 砖的质量；
（2）A 砖的密度；
（3）将 A 砖由侧放缓慢平放在桌面上，砖的重力做功多少；
（4）A 砖侧放时对水平桌面的压强为 B 砖对水平桌面的压强的四倍，则容器中酒精的
深度为多少。


参考答案：
1．D
【详解】长度的国际单位是米；时间的国际单位是秒；质量的国际单位是千克，力的国际单
位是牛顿，所以只有力的国际单位使用的是科学家的名字命名的，故 D 符合题意，ABC 不
符合题意。
故选 D。
2．B
【详解】水面类似于镜面，水面上看到的五孔廊桥的倒影，类似于平面镜成像，是由光的反
射形成的，故 B 符合题意，ACD 不符合题意。
故选 B。
3．A
【详解】液态铁水变为固态铁颗粒，物质状态由液态变为固态，发生的物态变化为凝固，
故 A 符合题意，BCD 不符合题意。
故选 A。
4．B
【详解】体育老师发出指令声音后，由于近处的同学听到的声音响度大，所以听得清楚些；
而远处的同学听得的声音响度小，所以听的不清楚。故 ACD 不符合题意；B 符合题意。
故选 B。
5．D
【详解】A．跑步的速度约为 2m/s，故 A 不符合题意；
B．教室中课桌的高度约为 80cm，故 B 不符合题意；
C．人正常呼吸一次的时间约为 3s~5s，故 C 不符合题意；
D．沪科版八年级物理书的质量约为 500g，故 D 符合题意。
故选 D。
6．D
【详解】A．用电器着火时，需要先切断电源，再灭火，故 A 不符合题意；
B．更换损坏的灯泡时，需要先切断电源再更换，故 B 不符合题意；
C．水是导体，用湿布擦工作的用电器容易发生触电，故 C 不符合题意；
D．有金属外壳的用电器，为防止漏电发生触电危险，金属外壳需要接地线，故 D 符合题意。
故选 D。


7．A
【详解】当神舟十五号载人飞船加速上升时，质量不变，速度变大，动能增大，高度升高，
重力势能增大，故 A 符合题意，BCD 不符合题意。
故选 A。
8．C
【详解】A．支点是指杠杆绕着转动的点，故脚与地面接触点 C 为支点，故 A 不符合题意；
BCD．动力臂是支点到动力作用线的距离，阻力臂是支点到阻力作用线的距离，因此 L L2
+
1
L
BD
不符合题意，C 符
为动力臂， 为阻力臂，动力臂大于阻力臂，该杠杆为省力杠杆，故
2
合题意。
故选 C。
9．C
【详解】无电池手电，使用过程中将机械能转化为电能，利用电磁感应工作的；
A．A 图中为奥斯特实验，说明电流的周围存在磁场，故 A 不符合题意；
B．B 图为电动机的原理图，利用通电导线在磁场中受到力的作用，故 B 不符合题意；
C．C 图为发电机原理，利用电磁感应现象，故 C 符合题意；
D．D 图为探究螺线管的磁性与线圈匝数的关系，利用电流的磁效应，故 D 不符合题意。
故选 C。
10．D
【详解】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不
吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。
A．仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故 A 不符合题意；
B．发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，
闭合定时开关电动机工作，只闭合温控开关，发热管工作，故 B 不符合题意；
C．发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时
开关，电动机不会工作，故 C 不符合题意；
D．发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时
开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故 D 符合题意。
故选 D。
11．C


【详解】A．隧道全长 4.2km，故 A 不符合题意；
B．车速不得高于 60km/h，故 B 不符合题意；
s
CD．由v
=
得，经过隧道的时间不少于
t
s
4.2km
t =
=
= 0.07 h = 4.2 min
v
60km / h
故 C 符合题意，D 不符合题意。
故选 C。
12．B
【详解】A．由图可知，两灯泡串联。断开开关时，电压表相对于并联在电源两端，测电源
电压，示数为 3V，所以电源电压为 3V。故 A 不符合题意；
BC．闭合开关时，电压表并联在灯泡 L 两端，示数为 2V，所以灯 L 两端的电压 2V，根据
1
1
串联电路电压规律可知灯 L2 两端的电压为
3V-2V=1V
故 B 符合题意，C 不符合题意；
D．若测量灯 L2 两端的电压，需要将电压表完整拆下来，按照电流“正进负出”的原则接在灯
L2 两端，将 BC 导线 C 端改接到 A 处，闭合开关会导致指针反偏，故 D 不符合题意。
故选 B。
13．A
【详解】AB．闭合开关 S，变阻器 R 与定值电阻 R 串联，电压表测变阻器 R 的电压，电
1
2
1
流表测电路的电流，将滑动变阻器的滑片 P 向左滑动，变阻器连入电路的电阻变小，根据串
联电阻的规律，电路的总电阻变小，由欧姆定律可知电流表示数变大，故 A 正确，B 错误；
CD．因电路的电流变大，根据 U=IR 可知 R2 的电压变大，由串联电路电压的规律，电压表
的示数变小；根据 P=UI 可知，电路的总功率变大，故 CD 错误。
故选 A。
14．D
【详解】A．由题意可知，A、B 两物体是同种材料，故 A 与 B 的密度相同，故 A 不符合题
意；
B．由题意可知，甲、乙两相同的容器中装有体积相等的两种液体，分别放入两球后，静止
V
=VB排
时液面等高，则 A 与 B 排开液体的体积相等，即
，由图可知，A 漂浮，B 悬浮，
A排
因此 A 排开水的体积小于 A 的体积，B 排开水的体积等于 B 的体积，故 A 的体积大于 B 的


体积，故 B 不符合题意；
C．由物体浮沉条件可知，物体漂浮和悬浮时受到的浮力等于自身重力，即
F
浮A
= m g = rV g
A
A
F
浮B
= mB g = rgVB
V >V
F
浮A
>
F
浮B
因为
，因此
，故 C 不符合题意；
A
B
r > r
甲
r = r
乙
r = r
A
r > r
，因此 。因静
乙
D．由题可知 A 漂浮，故
，B 悬浮，故
，因
A
B
B
甲
p = rgh
p > p
止时，两液面等高，因此由
可知，
。故 D 符合题意。
甲
乙
故选 D。
15．
电磁波
排斥
【详解】[1]蓝牙连接是利用一定频率的电磁波来工作的，所以悬浮式无线蓝牙音箱可由蓝
牙通过电磁波实现与手机数据的无线传输。
[2]该产品底座里有一个电磁铁，可使箱体悬在空中，说明电磁铁与箱体相互排斥，应为同
名磁极。
16．
静止
声源
【详解】[1]以其中某位战士为参照物，其他战士的位置没有发生改变，因此其他战士是静
止的。
[2]减弱噪声的途径有三种：从声源处减弱噪声、从人耳处减弱噪声、从传播途径中减弱噪
声，消音靴是在声源处减弱噪声的。
17．
核聚变
可再生
【详解】[1]“人造太阳”利用了原子核较轻的物质发生核聚变的原理工作。
[2]太阳能可以从自然界中源源不断地获得，是可再生能源。
18．
机械能
惯性
【详解】[1]炮弹置于两固定的平行导轨之间，导轨位于磁场中，开始时炮弹在导轨的一端，
通以电流后炮弹受到磁场给的力的作用，被加速，获得机械能，此过程将电能转化为炮弹的
机械能。
[2]炮弹离开导轨后具有保持原有运动状态不变的性质，即惯性，还要继续向前飞行。


19．
不变
小
【详解】[1]物体 A 在水平推力 F 的作用下在桌面上运动，水平方向还受到滑动摩擦力的作
用，由于运的过程中接触面接触面粗糙程度和接触面受到的压力不变，所以物体 A 从图甲
运动到图乙的过程中受到的摩擦力不变。
[2]物体 A 从图甲运动到图乙的过程中，对桌面的压力大小等于重力，保持不变，而受力面
积变大，根据压强定义式可知，物体 A 对桌面的压强变小。
20．
0.625
4.5
【详解】观察电路图可知，灯泡 L 与电阻箱 R 串联，电压表并联在灯泡两端，电压表测灯
泡 L 两端的电压，电流表测量电路电流。
[1]闭合开关后，将电阻箱从 50Ω 调到 8Ω 的过程中，两电表的示数关系如图乙所示。可知
当电压表示数为 2.5V，等于灯泡 L 的额定电压时，灯泡正常发光，此时灯泡的额定电流为
0.25A，则灯泡额定电功率
P =U I = 2.5V´0.25A = 0.625W
额
额
额
[2]将电阻箱从 50Ω 调到 8Ω 的过程中，两电表的示数关系如图乙所示。可知当电压表示数
为 0.5V 时，电流为 0.08A，根据欧姆定律以及串联电路电压关系可得电源电压
U =UL + IR = 0.5V + 0.08A´50Ω = 4.5V
21．
【详解】过 O 点作法线，入射光线与法线的夹角为入射角，由图可知，入射角为
90° -30° = 60°
根据光的反射定律可知，反射光线与入射光线分居法线两侧，且反射角等于入射角，即可画
出反射光线和反射角，如图所示：


22．
【详解】物体做匀速直线运动说明它受到了平衡力的作用，水平方向上没有牵引力，也就没
有摩擦力，所以水平方向上是不受力的；竖直方向上有重力和支持力，物体 A 竖直方向上
是静止的，重力和支持力就是一对平衡力，大小相等、方向相反；作用点画在物体的中心就
行，画出表示重力和支持力的射线标出箭头、字母，具体作图如下：
23．见详解
【详解】（1）当户外风平行窗户方向吹过时，窗外空气流动速度快压强小，所以室内压强大
于室外压强，窗帘向外飘。
（2）当户外风正对窗帘向室内吹时，窗帘受力的作用向室内飘动，说明力可以改变窗帘的
运动状态，也可以改变窗帘的形状。
24．
秒表
受热均匀
0
加热
达到沸点，不能继续吸热
【详解】（1）[1]实验中需要测量冰的温度与冰被加热的时间，除图甲所示实验器材外，还
需要的测量工具是秒表。
（2）[2]将试管放入水中加热，采用水浴加热的方法，使冰受热均匀。
（3）[3]冰是晶体，熔化过程中，温度保持不变，由图像得，冰的熔点为 0℃。
（4）[4]熔化过程需要吸热，冰熔化过程中温度保持不变，但要继续加热。
（5）[5]水沸腾时，温度保持沸点不变，热传递时热量从高温物体传递给低温物体，冰完全
熔化后，继续加热使烧杯中的水沸腾，发现试管中的水不会沸腾，试管中的水不会沸腾的原
因是试管中的水达到沸点后，吸收不到热量。
25．
方向
减小摩擦力
静止/匀速直线运动
相反
同一直线上
将硬纸片从中间剪开
【详解】（1）[1]钩码提供数值方向的力，经过定滑轮后变为水平方向，说明定滑轮改变力
的方向。


（2）[2]B 与桌面间的摩擦属于滚动摩擦，A 与水平面的摩擦属于滑动摩擦，实验中变滑动
为滚动，来减小摩擦力对实验产生的影响。
[3]实验中改变条件后，若小车仍然能静止或处于匀速直线运动，即平衡状态，则说明小车
此时受力平衡。
（3）[4]由图乙可知，此时 F 、F 方向是相反的。
1
2
（4）[5]小车在水平桌面上扭转一个角度，此时受到的两个力不在同一条直线上，探究的是
两个力平衡时，是否需要作用在同一条直线上。
（5）[6]可以把硬纸片一剪为二，分成两部分，看硬纸片是否能够处于平衡状态，可判断平
衡的两个力是否作用在同一个物体上。
26．
10.0
同一高度
缩小
光路是可逆的
凹
近视
【详解】（1）[1]由图甲可知最小最亮的光斑为焦点，焦点到光心的距离为焦距，即焦距为
10.0cm。
（2）[2]实验中为了使像成在光屏的中央，要求，蜡烛的焰心、凸透镜的光心、光屏的中心
在同一高度上。
（3）[3]图乙中物距大于像距，且能成清晰的像，根据凸透镜成像规律可知，此时成倒立、
缩小的实像。
（4）[4]凸透镜移到光具座上 35cm 刻线处，此时物距范围和像距范围刚好相反，且能成实
像，说明在光的折射现象中，光路是逆的。
（5）[5][6]放上镜片后，光屏向远离凸透镜的方向移动才能承接到像，说明透镜对光的会聚
能力减弱，因此该镜片为凹透镜，凹透镜可用来矫正近视眼。
27．
高度差
大
没有控制液体密度相同
丙
<
【详解】（1）[1]实验中利用转化法，将液体压强大小转化为 U 形管压强计液面的高度差进
行比较。
（2）[2]甲、乙两图中，液体密度相同，乙中压强计所处的深度较深，U 形管两侧液面高度
差较大，故可知，同种液体，深度越深，液体压强越大。
[3]根据控制变量法可知，不能得出前面结论的原因是，没有控制液体密度相同。
（3）[4]甲、乙、丙三幅图中，丙图中 U 形管两侧液面高度差最大，故丙图中压强最大。
h > h
p = rgh
，由
（4）[5]U 形管两侧液面相平，则两烧杯中液体压强相等，由图丁可知，
A
B
r < r
A
可知，
。
B


28．
定值电阻 R 断路
大于
B
当电压一定时，通过导体的电流与导体的电阻成反比
4
1.5V~3V
【详解】（1）[1]滑动变阻器滑片向左移动时电流表示数变大，即滑动变阻器接入阻值变小，
所以应该将滑动变阻器的左下接线柱接入电路。如图所示
（2）[2]发现电流表无示数，电路故障可能是断路，电压表有示数，说明电压表与电源是接
通的，且电路故障只出现在 R 和 R′上，所以故障为定值电阻 R 断路。
（3）[3][4]没有移动滑片 P 的位置，直接用 10Ω 的电阻替换 5Ω，闭合开关，总电阻变大，
电流变小，根据欧姆定律可知此时滑动变阻器分得的电压变小，比 5Ω 的电阻 R 接入电路时
还小，电源电压不变，可知此时接入 10Ω 的电阻分得的电压将大于 2.5V，即电压表示数大
于 2.5V；要想电压表示数保持 2.5V 不变，应该增大滑动变阻器两端电压，根据串联分压可
知，应该增大滑动变阻器的阻值，即应该将滑片 P 向 B 端移动。
（4）[5]由图像可知，随着电阻的增大，通过电流变小，且电阻与对应的电流的乘积一定，
可得到结论：当电压一定时，通过导体的电流与导体的电阻成反比
（5）[6]已知电压表示数控制 2.5V 不变，电源电压为 4.5V，根据串联电路电压规律可知滑
动变阻器两端电压为
4.5V-2.5V=2V
所以当滑动变阻器同电流最大时接入阻值最小，由图像可知，当定值电阻接入 5Ω 时，通过
电流最大为 0.5A，则滑动变阻器接入最小阻值


U滑
2V
R滑min
=
=
= 4Ω
Imax 0.5A
（6）[7]根据串联电路的规律以及分压原理有
U -U定 R滑
=
U定
R定
等式左边为一定值，所以右边也为一定值，当滑动变阻器最大电阻接入电路时，对应的定值
电阻也最大，这是电压表控制的电压最小，即
4.5V -U定 50Ω
=
U定
= 1.5V
，即电压表控制的最小电压为 4.5V；电压表选用小量程，则电压表控制的
25Ω
U
解得：
定
最大电压为 3V。所以要完成 5 个定值电阻的所有实验，需要使得定值电阻两端的电压不变，
预设的这个不变的电压的范围是 1.5V~3V。
29．（1）10V；（2）50Ω；（3）720J
【详解】解：（1）当 S 闭合，S 断开时，电流表的示数为 1A，此时电路中只有电阻 R ，由
1
1
欧姆定律表达式的变形式可得电源电压
U =U = I R =1A´10Ω =10V
1
1
1
（2）当 S、S1 都闭合时，两电阻并联，电流表测干路电流，示数为 1.2A，因并联电路中干
R
路电流等于各支路电流之和，所以通过 的电流
2
I = I - I =1.2A -1A = 0.2A
2
1
R
由欧姆定律表达式的变形式即并联电路电压关系可得 的阻值
2
U2
U
10V
R2 =
=
=
= 50Ω
I2 I2 0.2A
（3）加热时，应为加热档，S、 ，都闭合时，电流表的示数为
S
1.2A，1min 电路消耗的电
1
能
W =UIt =10V´1.2A´60s = 720J
答：（1）电源电压是 10V；
（2）R 的阻值是 50Ω ；
（3）用加热档加热时，1min 内电路消耗的电能是 720J。


30．（1）3.36´108 J ；（2）8.4´108 J ；（3）0.15m3
【详解】解：（1）由题意可得，水的温度变化量为
Δt = t -t0 =100℃- 20℃= 80℃
由比热容公式可得
Q = c m Δt = 4.2´103 J / (kg×℃)´1000kg´80℃= 3.36´108 J
吸
水
水
（2）根据题意可得可燃冰燃烧放出的热量
Q吸
h
3.36´108 J
Q =
放
=
= 8.4´108 J
40%
（3）需要可燃冰的体积为
Q放
8.4´108 J
q可燃冰 5.6´109 J / m3
V =
=
= 0.15m3
答：（1）水吸收的热量是 3.36×108J；
（2）若可燃冰烧水的效率为 40%，则可燃冰燃烧放出的热量是 8.4×108J ；
（3）需要燃烧的可燃冰体积是 0.15m3。
31．（1）8kg ；（2） 2.5´103 kg / m3 ；（3）6.4J ；（4）0.125m
G = mg
【详解】解：（1）由
得， A 砖的质量为
G
g
80N
10N / kg
m =
=
= 8kg
（2） A 砖的体积为
A 砖的密度为
=
0.4m 0.2m 0.04m 3.2 10 3 m3
´
´
=
´
-
V
m
V
8kg
r =
=
= 2.5´103 kg / m3
3.2 10
´
-3
m
3
（3）重心下降的高度 h
1
) =
0.2m 0.04m 0.08m
h
=
´(
-
2
重力做的功


W = Gh = 80N´0.08m = 6.4J
FA = G = 80N
（4） A 对地面的压力
A 与地面的接触面积
A 对地面的压强
SA = 0.4m´0.04m = 0.016m2
FA
80N
SA 0.016m2
pA =
=
= 5000Pa
由题意可知， A 砖侧放时对水平桌面的压强为 B 砖对水平桌面的压强的四倍
pA = 4pB
即
pB =1250Pa
B 与地面的接触面积
SB = 0.4m´0.2m = 0.08m2
B 水平桌面的压力为
F = p S =1250Pa ´0.08m2 =100N
B
B
B
由题意可知
FB =G + G
酒
所以酒的重为
G = F -G =100N -80N = 20N
酒
B
1
由G酒
=
r
酒
gS h 得
酒
B
4
4G酒
4´20N
h =
酒
=
= 0.125m
SB gr酒 0.4m´0.2m´10N / kg´800kg / m3
答：（1）A 砖的质量
8kg
；
（2）A 砖的密度
（3）将 A 砖由侧放缓慢平放在桌面上，砖的重力做功6.4J ；
（4）A 砖侧放时对水平桌面的压强为 B 砖对水平桌面的压强的四倍，则容器中酒精的深度
2.5´103 kg / m3 ；


为0.125m 。
