三、填空题
7．微风吊扇通电后扇叶转动，拔下插头，在插头处接发光二极管，如图所示，用手旋
转叶片，二极管发光，人们利用这一原理制成了 （填“发电机”或“电动机”）。
8．竖直抛出的物体，被地球吸引而下落，在下落的过程中，物体和地球并没有接触，
这说明 也能发生力的作用。

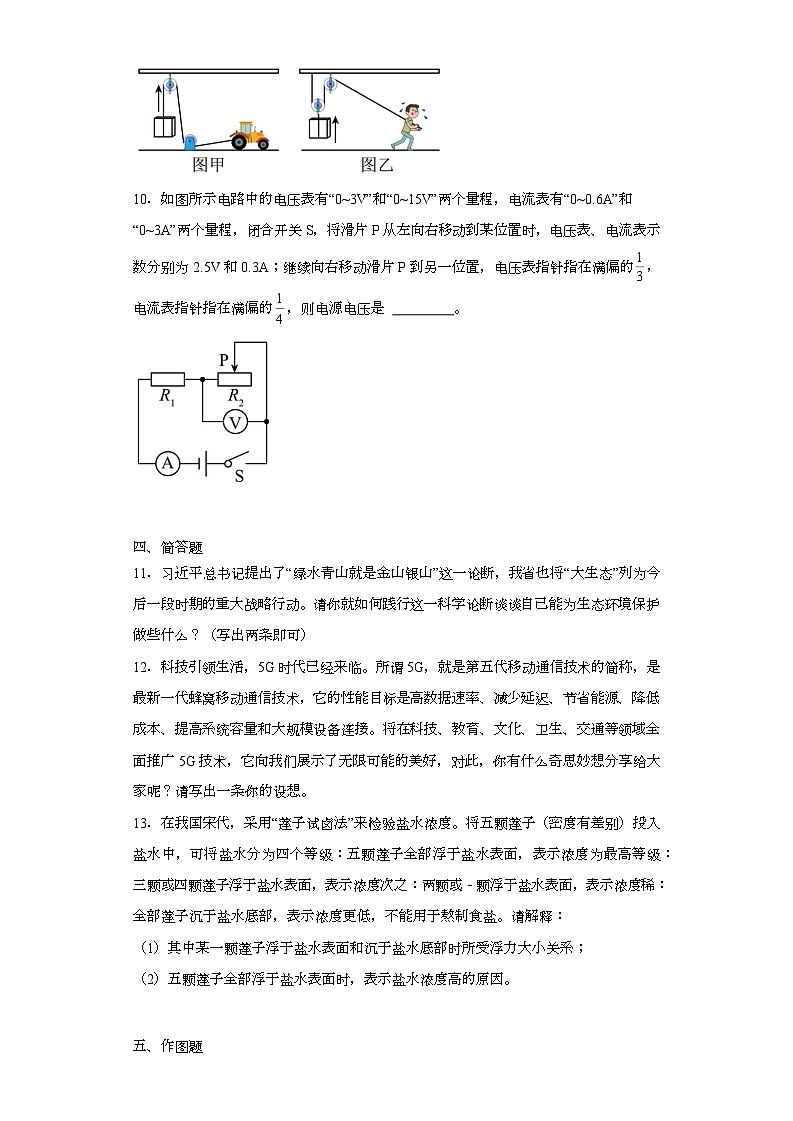

9．如图所示，分别用甲、乙两种形式的滑轮组把重为 400N 的物体匀速向上提起；已
知每个滑轮重 20N，忽略绳子的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力为
N，图乙中人对绳子的拉力为
N．


10．如图所示电路中的电压表有“0~3V”和“0~15V”两个量程，电流表有“0~0.6A”和
“0~3A”两个量程，闭合开关 S，将滑片 P 从左向右移动到某位置时，电压表、电流表示
1
数分别为 2.5V 和 0.3A；继续向右移动滑片 P 到另一位置，电压表指针指在满偏的
，
3
1
电流表指针指在满偏的 ，则电源电压是
。
4
四、简答题
11．习近平总书记提出了“绿水青山就是金山银山”这一论断，我省也将“大生态”列为今
后一段时期的重大战略行动。请你就如何践行这一科学论断谈谈自己能为生态环境保护
做些什么？（写出两条即可）
12．科技引领生活，5G 时代已经来临。所谓 5G，就是第五代移动通信技术的简称，是
最新一代蜂窝移动通信技术，它的性能目标是高数据速率、减少延迟、节省能源、降低
成本、提高系统容量和大规模设备连接。将在科技、教育、文化、卫生、交通等领域全
面推广 5G 技术，它向我们展示了无限可能的美好，对此，你有什么奇思妙想分享给大
家呢？请写出一条你的设想。
13．在我国宋代，采用“莲子试卤法”来检验盐水浓度。将五颗莲子（密度有差别）投入
盐水中，可将盐水分为四个等级：五颗莲子全部浮于盐水表面，表示浓度为最高等级：
三颗或四颗莲子浮于盐水表面，表示浓度次之：两颗或﹣颗浮于盐水表面，表示浓度稀：
全部莲子沉于盐水底部，表示浓度更低，不能用于熬制食盐。请解释：
（1）其中某一颗莲子浮于盐水表面和沉于盐水底部时所受浮力大小关系；
（2）五颗莲子全部浮于盐水表面时，表示盐水浓度高的原因。
五、作图题


14．根据图甲所示的电路图，用笔画线代替导线，连接乙图中的实物电路。
15．如图所示，在平静的湖边有一盏路灯标记为 S，潜水爱好者在水下 E 处看到路灯的
像为 S′．请画出水下 E 处的人看到路灯 S 的光路图，并根据平面镜成像特点画出路灯 S
通过水面所成的像 A．
（ꢀꢀ）
16．如图所示，弹簧一端固定在竖直墙上，另一端固定在物块 B 上，A、B 相互叠加放
置光滑水平面上。现将 A、B 从弹簧的原长位置 O 点拉至位置 1，松手后，A、B 保持
相对静止并向 O 点运动。请在图中画出当 A、B 运动到位置 2 时，物块 A 受力的示意
图。（不计空气阻力）
17．如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永
磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极．
(
)


六、实验题
18．如图所示为“探究凸透镜成像规律”的实验装置图，已知凸透镜的焦距为 10cm。
（1）为了便于观察实验现象，实验环境应该
（2）为了使烛焰的像呈现在光屏的中央，应调整烛焰，凸透镜和光屏，使它们的中心
大致在
（选填“较亮”或“较暗”）一些；
；
（3）随着蜡烛燃烧变短，为了使像仍能成在光屏的中央，这时最合理的调整是
A．只需将凸透镜向下移动一些
；
B．只需将光屏向上移动一些
C．将凸透镜和光屏都向下移动一些
D．以上方法都可以
（4）将图中的凸透镜换成焦距为 30cm 的凸透镜，保持蜡烛和凸透镜的位置不变，在
光具座上移动光屏，
在光屏上，理由是
（选填“能”或“不能”）找到某一位置，使像清晰的呈现
。
19．下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验．
（1）实验前为方便测量力臂，应将杠杆调节到
架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向
“右”）端调节．
位置平衡，将杠杆的中点置于支
（选“左”或
（2）调节平衡后，在杠杆 B 点处挂 6 个钩码，如图甲所示，则在 A 点处应挂
个
同样的钩码，杠杆仍然在水平位置平衡．
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长 5cm，钩码每个
重 0.5N，请将弹簧测力计的示数填入下表．
实验序号 动力 F1/N 动力臂 l1/m 阻力 F2/N 阻力臂 l2/m
1
0.15
3.0
0.10


上述实验数据不符合杠杆平衡条件，出现问题的原因是
．
20．小明同学手里有一个标有“3.8V”字样的小灯泡，他想知道小灯泡正常工作时的电功
率，于是在学校实验室借了一些实验器材，连接了如图甲所示的实验电路，电源电压恒
定不变。
(1)在图甲中找出连接错误的一根导线并在该导线上画“×”，用笔画线代替导线将电路连
接正确。
(
)
(2)电路连接好后小明闭合开关，无论怎样移动滑动变阻器的滑片发现小灯泡始终不亮，
电流表有示数，电压表无示数，则故障原因可能是
(3)故障排除后，小明调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，
则小灯泡的额定功率为 W。
。
(4)完成上述实验后，小明又找到了一只阻值已知的定值电阻 R0，并借助部分现有的实
验器材设计了如图丙所示的电路，继续测量另一个额定电压为 U 额的小灯泡正常发光时
的电阻。测量时，应先闭合开关 S 和 S1，调节滑动变阻器，当电流表的示数为
时，
小灯泡正常发光；接着将 S 断开，S 闭合，读出电流表的示数 I，则小灯泡正常发光时
1
2
的电阻 R＝
（以上两空均用含有 I、U 、和 R 的代数式表示）。
额
0
七、计算题
21．如图甲所示为一辆洒水车，未装水时其质量为 4t．（ρ 水=1.0×103kg/m3，g 取
10N/kg）
（1）未装水时，洒水车对水平路面的压力多大？


（2）当洒水车储水箱装满水后，水箱内距水面 0.4m 深处，水产生的压强多大？
（3）洒水车空车行驶时，某段时间内的 s-t 图像如图乙所示，这段时间内其所受阻力为
800N，则这段时间内洒水车牵引力的功率多大？
22．某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示．滑
动变阻器滑片 P 从最右端向最左端移动的过程中，R1 的 U－I 图象如图乙所示．
求：
(1)R1 的阻值．
(2)电路消耗的最大功率．
(3)当 R 消耗的电功率为 0.5 W 时，R 的阻值．
2
2






参考答案：
1．A
【详解】因为月球上没有空气，真空不能传声，所以在月球上的宇航员面对面的交谈也要借
助无线电通讯设备．故 A 正确，BCD 错误．
2．D
【详解】水中鱼反射出的光，在水面处发生了折射，光由水斜射入空气时发生折射，折射角
大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚
像。所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到。
故选 D。
3．D
【详解】A、隔热，说明该木材导热性差；故 A 正确，不符合题意；
B、高强，说明该木块不容易变形，硬度大；故 B 正确，不符合题意；
C、耐腐蚀，说明了该材料耐腐蚀性好；故 C 正确，不符合题意；
D、轻质表示相同的体积下该木材质量比较小，所以该物质密度比较小，故 D 错误，符合题
意．
4．D
【详解】AB．由图可知，电流经灯泡 L1、导线回负极，电流表没有接入电路，故电流表测
量的既不是总电流，也不是小灯泡 L1 的电流，AB 选项不符合题意；
C．撤掉导线 b，电流从电源正极出发分两支，一支经灯泡 L 、一支经灯泡 L ，然后共同经
1
2
电流表回负极，即电流表测量的是电路的总电流，选项不符合题意；
D． 撤掉导线 c，电流从电源正极出发经灯泡 L 回负极，则电流表测量的是小灯泡 L 的电
2
2
流，选项符合题意．
5．AC
【详解】A．小车突然停止运动前，木块和小车处于相对静止状态，当小车突然停止运动时，
木块的底部由于受摩擦力而随小车停止运动，上部由于惯性仍要保持原来的运动状态，因此
木块向右倾倒，故 A 正确；
B．木块随小车一起向右做匀速直线运动，木块与小车之间没有发生相对运动，也没有相对
运动趋势，所以木块不受摩擦力，故 B 错误；
C．小车对木块的支持力与木块受到的重力，大小相等、方向相反、作用在同一个物体上、
作用在同一条直线上四个条件，所以这两个力是平衡力，故 C 正确；


D．木块对小车的压力与地面对小车的支持力都作用在小车（同一物体）上，且二者大小不
等，所以木块对小车的压力与地面对小车的支持力不是一对相互作用力，故 D 错误。
故选 AC。
6．AC
【详解】由图知，物体 A、B 在液体中都处于漂浮，则 F 浮 A=GA；F 浮 B=GB；而物体 A、B
是完全相同的物体，则重力相等，即 G =G ，所以，F 浮 A=F 浮 B；由图知，A 排开液体的体
A
B
积小于 B 排开液体的体积，已知 F 浮 A=F ，根据 F =ρ gV 可知，ρ >ρ ；已知两液面
浮 B
浮
液
排
甲
乙
相平，两杯底的深度相同，根据 p=ρ gh 可知，p >p 。
液
甲
乙
故选 AC。
7．发电机
【详解】拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是由于线
圈在磁场中做切割磁感线运动产生了感应电流，即电磁感应现象，人们利用这一原理制成了
发电机。
8．物体间不接触
【详解】力是物体对物体的作用，竖直抛出的物体，在下落的过程中，物体和地球没有接触，
但仍受地球的吸引，这说明物体间不接触也能发生力的作用。
9．
400
210
【详解】由于图甲中使用的是两个定滑轮，所以忽略绳子的重力以及滑轮与绳子的摩擦时，
车对绳子的拉力是：F 甲=G=400N；图乙中使用的是一动一定的滑轮组，承担物重的绳子股
数是：n=2，忽略绳子的重力以及滑轮与绳子的摩擦，人对绳子的拉力是：
1
400N + 20N
( + )=
F = G G动
=210N．
乙
2
2
10．7.5
【详解】滑片 P 向右移动的过程中，变阻器连入电路的电阻变大，电路的总电阻变大，由欧
姆定律可知电流表示数在变小，由串联分压可知电压表示数在变大；由此可以确定电流表量
程选取 0~0.6A，电压表量程选取 0~15V；所以电流表的示数为
1
I2 = ´0.6A=0.15A
4
电压表示数为
1
U2 = ´15V=5V
3
当电压表示数为 U =2.5V 时，电流表示数为 I =0.3A，由欧姆定律得，电源电压为
1
1


U=U +I R =2.5V+0.3A×R ①
1
1
1
1
当电压表示数 U =5V 时，电流表示数为 I =0.15A，由欧姆定律得，电源电压为
2
2
U=U +I R =5V+0.15A×R ②
2
2
2
1
由于电源电压保持不变，联立①②可解得：U=7.5V。
11．见解析
【详解】为了保护生态环境，我们可以采取尽量低碳出行，减少二氧化碳的排放和能源消耗；
可以采取垃圾分类，可节约资源，减少对环境的污染；节约用水、用电，防止造成资源的浪
费等等。
12．见解析
【详解】未来的手机，应该将个人用户所需要的各种功能集中于一体，为了满足观看视频，
需要手机具有更大的屏幕、更强劲的处理器、更快的数据连接，为了满足人们外出使用，需
要续航时间更久的电池，人们可以使用可充电的燃料电池，而且在必要时，应该为手机配置
高效率的外置光电池，等等。
13．（1）见解析；（2）见解析
【详解】（1）[1]根据浮与沉的条件，莲子浮于盐水表面所受浮力大小等于莲子重力大小，
沉于盐水底部时，浮力大小小于重力大小；莲子重力不变，因此莲子浮于盐水表面时所受浮
力大于沉于盐水底部时所受浮力。
（2）[2]五颗莲子全部浮于盐水表面时，受到总的浮力等于总重力，其余情况浮力均小于或
等于总重力；根据阿基米德原理 F =ρ gV ，五颗莲子全部浮于盐水表面时，此时 V 最
浮
液
排
排
小，ρ 液最大，表示盐水浓度高。
14．
【详解】分析电路图可知，灯泡 L 和 L 并联，开关 S 控制干路电流，开关 S 控制通过灯
1
2
2
1
泡 L1 的电流，连接实物图如下：


15．
【详解】我们看到物体是因为由光线进入我们的眼睛，看到的物体（或像）就在进入人眼光
线的线上，所以当人眼在 E 处看到路灯 S 的像在 S’时，应连接 ES’为进入人眼光线所在的直
线，从而确定与水面的交点为入射点，连接入射点与 S 即为入射光线，把光线描实并添上箭
头，如图所示；路灯 S 通过水面所成的像 A 与路灯 S 关于水面对称，做出 S 的对称点即可，
答案如图．
考点：光的折射作图
16．
【详解】松手后，A、B 保持相对静止并向 O 点运动，物块 A 相对于 B 向右的运动趋势，
物块 A 在水平方向受 B 对它向左的摩擦力，竖直方向上受重力和支持力，三个力都从物块


的重心开始画，如下图所示：
17．
【详解】磁感线从右向左，可以判断电磁铁的右端是 S 极，永磁体的右端是 S 极；根据安
培定则，用右手握住螺线管，大拇指指向螺线管的 N 极，则四指所指的方向为电流的方向，
则电流从电磁铁的右端进入，从左端流出，所以电源的右端是正极，左端是负极．如图所示：
18．
较暗
同一高度
C
不能
像距过大，超出了光具座所提供的长
度
【详解】（1）[1]探究凸透镜成像规律的实验，用点燃的蜡烛的烛焰成像，在较暗的环境中
效果明显，更易观察。
（2）[2]实验中需要调整烛焰、凸透镜和光屏三者的中心在同一高度，使像成在光屏中央。
（3）[3]随着蜡烛燃烧变短，为了使像成在光屏中央，最合理的方法是让烛焰、凸透镜、光
屏三者的中心大致在同一高度，因此应将凸透镜和光屏都向下移动一些，故 ABD 不符合题
意，C 符合题意。
故选 C。
（4）[4][5]将图中的凸透镜换成焦距为 30cm 的凸透镜，保持蜡烛和凸透镜的位置不变，则
物距大于一倍焦距小于二倍焦距，成倒立、放大的实像，像距大于二倍焦距，即 v>60cm，
由图可知，像距过大，超出了光具座所提供的长度，所以光屏上找不到清晰的像。
19．
水平
右
4
3.8
弹簧测力计没有竖直向下拉
【详解】（1）实验前为方便测量力臂，应将杠杆调节到水平位置平衡，将杠杆的中点置于支


架上，当杠杆静止时，发现杠杆左端下沉，右端偏高，这时应将平衡螺母向右端调节．
（2）如图甲所示，在杠杆 B 点处挂 6 个钩码，设在则在 A 点处应挂 n 个同样的钩码，杠杆
仍然在水平位置平衡；设每个钩码重为 G，每个小格为 L，根据杠杆的平衡条件
F l ＝F l
6G´2L nG´3L
，故 n＝4，即在 A 点处应挂 4 个同样的钩码，杠杆仍然在水
：
＝
动 动
阻 阻
平位置平衡．
（3）弹簧测力计每一个大格代表 1N，每一个小格代表 0.2N，示数为 3.8N，弹簧测力计没
有竖直向下拉，当弹簧测力计倾斜拉杠杆时，力臂变小，小于动力点到支点的距离，动力臂
变小．
20．
灯泡短路（电压表被短路）
U额
U额
U额
1.14
R0
I
-
R0
【详解】(1)[1]小明同学手里有一个标有“3.8V”字样的小灯泡，他想知道小灯泡正常工作时
的电功率，电压表应该选择大量程并联在小灯泡两端，如图所示：
。
(2)[2]电路连接好后小明闭合开关，无论怎样移动滑动变阻器的滑片发现小灯泡始终不亮，
电流表有示数，说明电路可能是短路故障，电压表无示数，则故障原因可能是灯泡短路（电
压表被短路）。


(3)[3]故障排除后，小明调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，
电流表选用的是小量程，分度值为 0.02A，电流为 0.3A，则小灯泡的额定功率为
P =UI = 3.8V´0.3A=1.41W
v
(4)[4]测量时，应先闭合开关 S 和 S ，调节滑动变阻器，当电流表的示数为 时，小灯泡正
1
常发光。
[5]接着将 S 断开，S 闭合，读出电流表的示数 I，此时，电流表测干路电流，根据并联电
1
2
路电流的规律，流经小灯泡的电流为
U额
I额 =I -
R0
由欧姆定律可得，小灯泡正常发光时的电阻为
U额
R =U
=
U额
额
I额
I -
R0
21．(1) 4×104 N (2) 4×103 Pa (3)8000W
【详解】(1)水平路面上，洒水车对水平路面的压力等于重力为：
F = G = mg = 4000kg×10N / kg = 4×104
N
(2)水产生的压强为：
p = rgh=103 kg / m3 ×10N / kg × 0.4m = 4×103 Pa
(3)由图像可知洒水车做匀速直线运动，此时二力平衡牵引力等于阻力为 800N，速度为：
s
t
100m
10s
v =
=
= 10m / s
则洒水车牵引力的功率为：
P = Fv = 800N×10m / s = 8000W
答：(1) 洒水车对水平路面的压力为 4×104 N ；
(2) 水产生的压强为 4×103 Pa ；
(3) 洒水车牵引力的功率为8000W 。
22．
10Ω
3.6W
2Ω
【详解】（1）由 R 的 U﹣I 图象可知，通过 R 的电流与电压成正比，R 为定值电阻，当 U =6V
1
1
1
1
时，I =0.6A，由欧姆定律可知：R =
=
=10Ω；（2）当滑动变阻器连入电阻为 0 时，
1
1
电路中的电流最大，此时电阻 R 两端的电压等于电源电压，电源电压 U=U =6V，最大电流
1
1


为 I =0.6A，电路最大功率 P=UI =6V×0.6A=3.6W；（3）当 R 消耗的电功率为 0.5W 时 ，P =I2R ，
1
1
2
2
2
0.5W=I2R2，﹣﹣﹣﹣①，而 I=
=
，代入①得：0.5W=（
）2R2，
化简得：（R ）2﹣72R +100=0，解得 R 的阻值：R =2Ω 或 R =50Ω，由图乙可知，当 R 最
2
2
2
2
2
2
大时，I 最小=0.15A，电路总电阻 R=
=
=40Ω，R2 的最大值 R
最大
=R﹣R =40Ω﹣10Ω=30Ω，所以 R =50Ω 舍去，R =2Ω．
1
2
2
