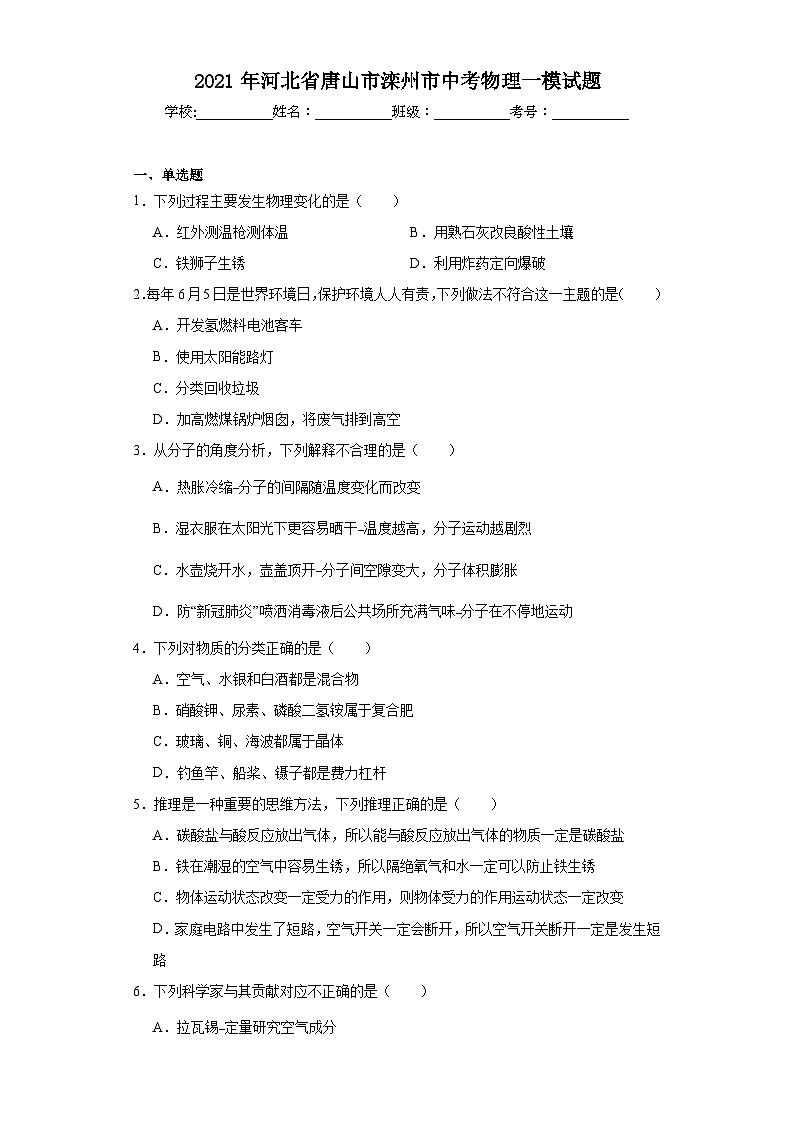

    2021年河北省唐山市滦州市中考物理一模试题(含解析)01

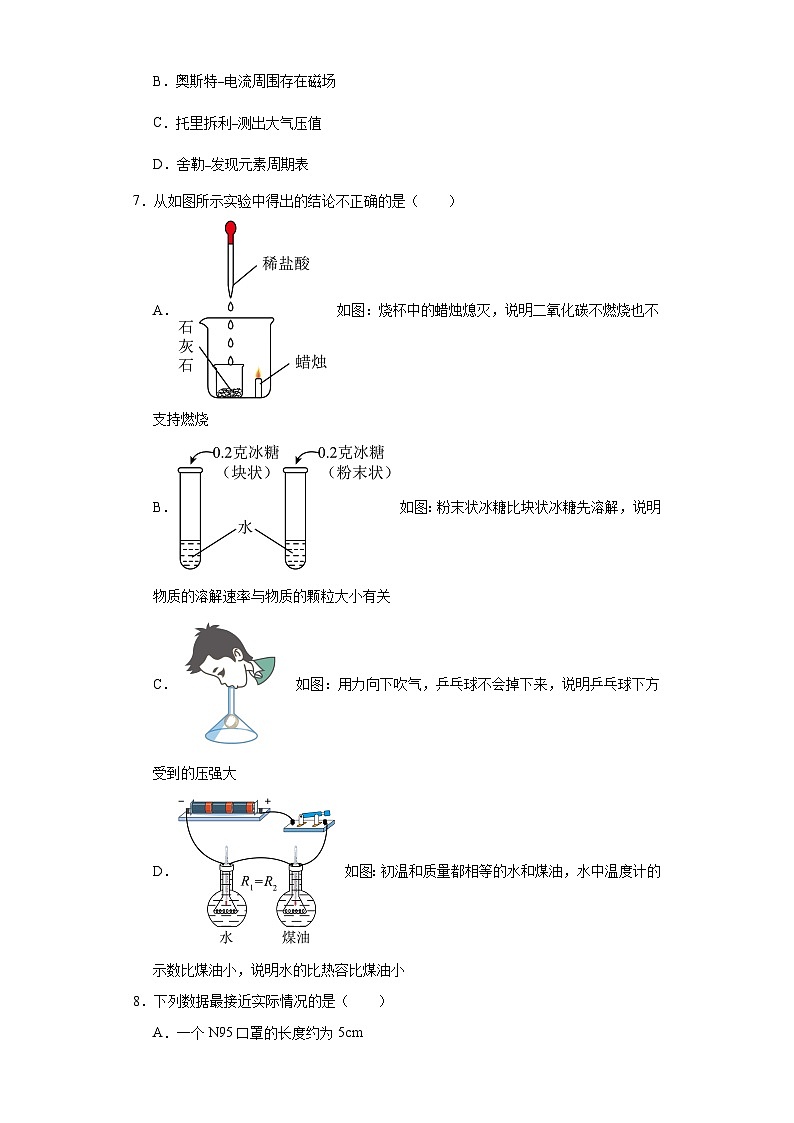

    2021年河北省唐山市滦州市中考物理一模试题(含解析)02

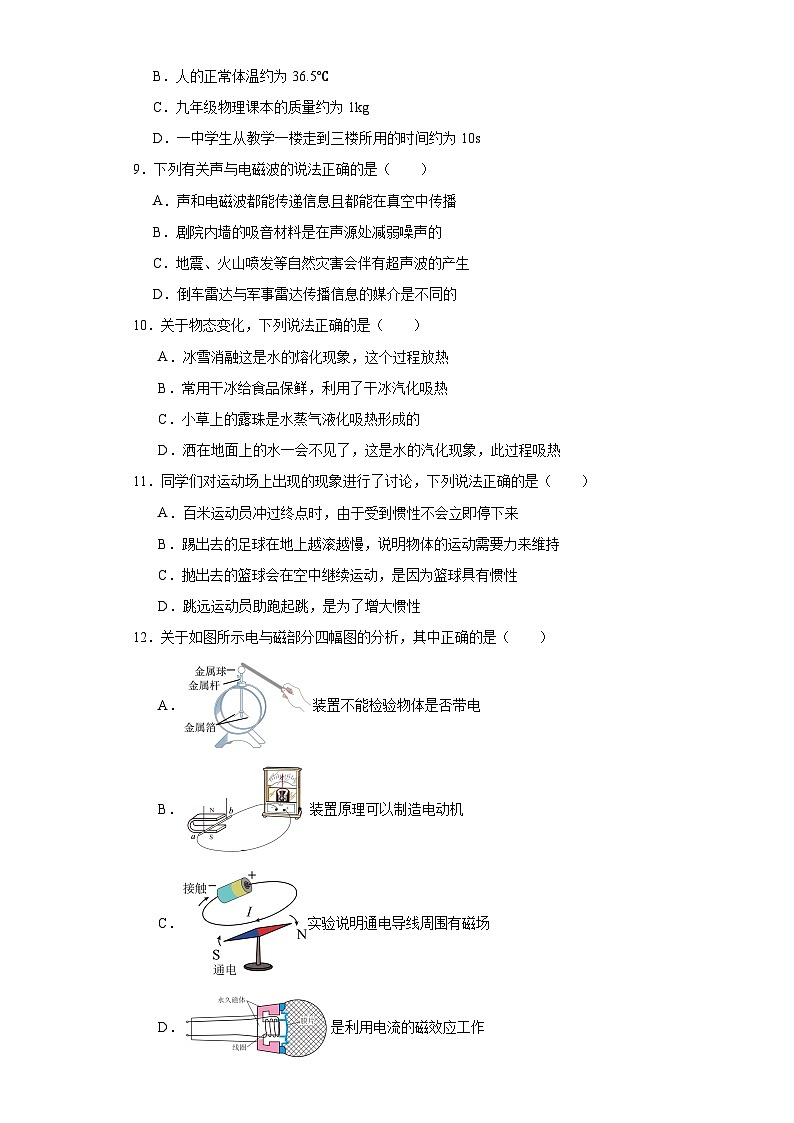

    2021年河北省唐山市滦州市中考物理一模试题(含解析)03
    还剩18页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2021年河北省唐山市滦州市中考物理一模试题(含解析)

    展开
    这是一份2021年河北省唐山市滦州市中考物理一模试题(含解析),共21页。试卷主要包含了单选题,多选题,综合题,填空题,实验题,计算题等内容,欢迎下载使用。

    2021年河北省唐山市滦州市中考物理一模试题
    学校:___________姓名:___________班级:___________考号:___________

    一、单选题
    1.下列过程主要发生物理变化的是(  )
    A.红外测温枪测体温 B.用熟石灰改良酸性土壤
    C.铁狮子生锈 D.利用炸药定向爆破
    2.每年6月5日是世界环境日,保护环境人人有责,下列做法不符合这一主题的是(  )
    A.开发氢燃料电池客车
    B.使用太阳能路灯
    C.分类回收垃圾
    D.加高燃煤锅炉烟囱,将废气排到高空
    3.从分子的角度分析,下列解释不合理的是(  )
    A.热胀冷缩﹣﹣分子的间隔随温度变化而改变
    B.湿衣服在太阳光下更容易晒干﹣﹣温度越高,分子运动越剧烈
    C.水壶烧开水,壶盖顶开﹣﹣分子间空隙变大,分子体积膨胀
    D.防“新冠肺炎”喷洒消毒液后公共场所充满气味﹣﹣分子在不停地运动
    4.下列对物质的分类正确的是(  )
    A.空气、水银和白酒都是混合物
    B.硝酸钾、尿素、磷酸二氢铵属于复合肥
    C.玻璃、铜、海波都属于晶体
    D.钓鱼竿、船桨、镊子都是费力杠杆
    5.推理是一种重要的思维方法,下列推理正确的是(  )
    A.碳酸盐与酸反应放出气体,所以能与酸反应放出气体的物质一定是碳酸盐
    B.铁在潮湿的空气中容易生锈,所以隔绝氧气和水一定可以防止铁生锈
    C.物体运动状态改变一定受力的作用,则物体受力的作用运动状态一定改变
    D.家庭电路中发生了短路,空气开关一定会断开,所以空气开关断开一定是发生短路
    6.下列科学家与其贡献对应不正确的是(  )
    A.拉瓦锡﹣﹣定量研究空气成分
    B.奥斯特﹣﹣电流周围存在磁场
    C.托里拆利﹣﹣测出大气压值
    D.舍勒﹣﹣发现元素周期表
    7.从如图所示实验中得出的结论不正确的是(  )
    A.  如图:烧杯中的蜡烛熄灭,说明二氧化碳不燃烧也不支持燃烧
    B.  如图:粉末状冰糖比块状冰糖先溶解,说明物质的溶解速率与物质的颗粒大小有关
    C.  如图:用力向下吹气,乒乓球不会掉下来,说明乒乓球下方受到的压强大
    D.  如图:初温和质量都相等的水和煤油,水中温度计的示数比煤油小,说明水的比热容比煤油小
    8.下列数据最接近实际情况的是(  )
    A.一个N95口罩的长度约为5cm
    B.人的正常体温约为36.5℃
    C.九年级物理课本的质量约为1kg
    D.一中学生从教学一楼走到三楼所用的时间约为10s
    9.下列有关声与电磁波的说法正确的是(  )
    A.声和电磁波都能传递信息且都能在真空中传播
    B.剧院内墙的吸音材料是在声源处减弱噪声的
    C.地震、火山喷发等自然灾害会伴有超声波的产生
    D.倒车雷达与军事雷达传播信息的媒介是不同的
    10.关于物态变化,下列说法正确的是(  )
    A.冰雪消融这是水的熔化现象,这个过程放热
    B.常用干冰给食品保鲜,利用了干冰汽化吸热
    C.小草上的露珠是水蒸气液化吸热形成的
    D.洒在地面上的水一会不见了,这是水的汽化现象,此过程吸热
    11.同学们对运动场上出现的现象进行了讨论,下列说法正确的是(  )
    A.百米运动员冲过终点时,由于受到惯性不会立即停下来
    B.踢出去的足球在地上越滚越慢,说明物体的运动需要力来维持
    C.抛出去的篮球会在空中继续运动,是因为篮球具有惯性
    D.跳远运动员助跑起跳,是为了增大惯性
    12.关于如图所示电与磁部分四幅图的分析,其中正确的是(  )
    A.装置不能检验物体是否带电
    B.装置原理可以制造电动机
    C.实验说明通电导线周围有磁场
    D.是利用电流的磁效应工作

    二、多选题
    13.在探究凸透镜成像规律的实验中,当蜡烛、凸透镜、光屏位于如图所示的位置时,烛焰在光屏上呈现一个清晰的像,则下列说法正确的是(  )

    A.凸透镜的焦距可能是12 cm
    B.只将透镜向右移动,人眼在光屏和透镜之间,通过透镜向左以一定可以观察到倒立放大的实像
    C.只将透镜向右移动的过程中,光屏上一定可以出现倒立缩小的实像
    D.若在透镜和蜡烛之间放一片近视镜片,光屏适当左移可再次出现清晰的像
    14.如图所示,质量为50kg的小明同学用10N的拉力,将重为15N的空吊篮A以2m/s的速度匀速提升2s。已知装置中绳子B和C能承受的最大拉力分别为100N和50N。忽略绳重及摩擦,g取10N/kg,下列分析正确的是(  )

    A.动滑轮的重力为5N
    B.2s内拉力所做的功为40J
    C.此装置最多能匀速运载80N的货物
    D.此装置提升重物的最大机械效率为90%
    15.如图所示的电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器,灯L的电阻不随温度的变化而变化,只闭合S1,随着滑片P的移动,a、b两电表的示数均有变化。则下列说法正确的是(  )

    A.电表a是电流表,电表b是电压表
    B.只闭合S1,滑片P向右移,灯L变暗,电压表与电流表示数之比变大
    C.将滑片P置于R2的最右端,依次逐个闭合S2、S3、S1,a表示数逐次变大
    D.只闭合S2,将滑片P从图示位置向右移,电压表与电流表示数的变化量之比变大

    三、综合题
    16.晴朗的夜晚小刚在水池边散步,隐约看到有鱼在水中游动,池中还有一轮明月。他看到水中的鱼是光的 现象。如图所示,空中的月亮用点A表示,请画出小刚看到池水中月亮的光路图(保留必要的作图痕迹)。
    ( )


    四、填空题
    17.如图所示,今年1月5日在石家庄市某一街道上一辆消毒车正在水平路面上匀速行驶并向外喷洒消毒液的过程中,消毒车的重力势能 ,机械能 (均选“增大”、“减小”或“不变”),司机相对于消毒车是 (选填“运动”或“静止”)。

    18.如图所示,用酒精灯给水加热一段时间后,软木塞冲出试管口,水蒸气的 能转化为木塞的 能。此过程的能量转化与热机的 冲程相同。

    19.如图所示是小明家的电能表铭牌。一天,小明只将一电热水壶接入家庭电路,电热水壶使用三脚插头,这是为了 ,电热水壶正常工作15min,电能表的转盘转过630圈,此电热水壶的功率是 W。不计热量损失。这段时间电热水壶产生的热量可将质量为20kg,初温为20℃的水温度升高 ℃【c水=4.2×103J/(kg•℃)】

    20.长征五号B遥一运载火箭将搭载新一代载人飞船试验船执行首飞任务,它采用无毒无污染的液氧、液氢和煤油作为推进剂。
    (1)液氢属 (选填“可再生”或“不可再生”)能源,氢气燃烧的化学方程式为 ;
    (2)已知氢气的热值为1.4×108J/kg,2kg氢气完全燃烧放出的热量为 J。

    五、实验题
    21.如图所示,一根细木棒放在水平地面,重心在B点。小明想利用自己所学的物理知识测出它的重力,他只找到一根细线和一个量程略小于木棒重力的弹簧测力计,请你帮他设计一个测量这根木棒重力G的方案。

    (1)主要步骤:
    ① ;
    ② ;
    (2)细木棒重力的表达式: ;
    (3)实验原理: 。
    22.用如图所示器材测量一矿石的密度,主要过程如下:

    (1)将天平放在水平台面上,游码移到 处,发现指针位置如图甲所示,为使横梁水平平衡,应将右侧平衡螺母向 (选填“左”或“右”)调节;
    (2)将装有适量水的烧杯放在天平的左盘,然后向右盘加砝码并移动游码。天平恢复平衡时,右盘中的砝码和游码所在的位置如图乙所示,则烧杯和水的总质量为 g;
    (3)如图丙所示,用细线系住矿石,悬挂在铁架台上,让矿石浸没在水中,细线和矿石都没有与烧杯接触,天平重新平衡时,右盘中砝码的总质量及游码指示的质量值总和为144g,则矿石的体积 m3(ρ水=1×103kg/m3,g=10N/kg);
    (4)如图丁所示,矿石下沉到烧杯底部,天平再次平衡时,右盘中砝码的总质量及游码指示的质量值总和为174g,则矿石的密度为 kg/m3;
    【拓展】若矿石具有吸水性,则所测矿石的密度 (选填“偏大“偏小”或“不变”)。
    23.小明在实验室做“测量小灯泡额定功率”的实验时,老师只提供了如下器材,标有“2.5V”的小灯泡、电源、滑动变阻器、开关、两个电压表(没有电流表)、阻值为10Ω的定值电阻R0、导线若干。小明根据所给的器材经过思考后设计了如图甲所示的不完整电路图。

    (1)请你将图甲中电路图补充完整 ;
    (2)闭合开关前,滑动变阻器的滑片应滑到 端(选填“左”或“右”);
    (3)闭合开关后,为了测量小灯泡的额定功率,应调节滑动变阻器,使电压表V1的示数为 V。此时电压表V2的示数如图乙所示,是 V;
    (4)小灯泡的额定功率为 W;
    【拓展】小红将上述器材中的两只电压表换成了两只电流表,其它器材不变,连接成如图丙所示电路,也测出了小灯泡的额定功率,实验中的关键一步是:调节滑动变阻器, ,再读出电流表A1的示数为I1。请利用已知量和测量出的物理量表示小灯泡的额定功率P额= 。

    六、计算题
    24.如图所示,圆柱形容器A放在水平地面上,容器的底面积为5×10-2m2,厚度忽略不计,容器内有一个边长为1dm质量为2.7kg的实心正方体B。(g=10N/kg)求:
    (1)B物体的重力;
    (2)B对A底部的压强。
    (3)若缓慢向容器A中倒入4L水,求水对容器A底部的压强。

    25.在如图所示的电路中,电源电压为15V并保持不变。R1的阻值为6Ω,滑动变阻器标有“20Ω 2A”字样。闭合开关S后,移动滑动变阻器的滑片到中央位置时,电压表V2的示数如图乙所示。求:
    (1)电路中的电流;
    (2)电阻R2的阻值;
    (3)图甲中电源电压不变,去掉一个定值电阻,移动滑动变阻器的滑片,使两只电压表能分别达到满刻度(量程实验前已重新调好),通过计算说明,应将电阻R1、R2中的哪一个去掉,并分别求出电压表满偏时滑动变阻器连入电路的阻值大小。


    参考答案:
    1.A
    【详解】A.红外线测温枪是根据被测物体所发红外线的强度来测量的,被测物体的温度越高,测温枪的示数越大。这一过程中,构成物质的分子不发生变化。故A符合题意;
    B.用熟石灰改良酸性土壤,是利用熟石灰与土壤中的酸性物质发生化学反应来改良土壤的酸碱度的。故B不符合题意;
    C.铁锈是铁与水、氧发生化学反应生成的,所以铁狮子生锈属于化学变化。故C不符合题意;
    D.炸药爆破是利用炸药燃烧时会产生大量高温高压的气体,燃烧属于化学反应,故D不符合题意。
    故选A。
    2.D
    【详解】A.开发氢燃料电池客车,减少使用化石能源,可以减少污染物的排放,故A不符合题意;
    B.使用太阳能路灯,减少使用化石能源,可以减少污染物的排放,故B不符合题意;
    C.分类回收垃圾,即能减少资源浪费又可防止污染环境,故C不符合题意;
    D.加高燃煤锅炉烟囱,将废气排到高空,污染空气,故D符合题意。
    故选D。
    3.C
    【详解】A.热胀冷缩是因为微粒的间隔随温度变化而改变的缘故,故A正确,不符合题意;
    B.湿衣服在太阳光下更容易晒干是因为温度越高,分子运动越剧烈,故B正确,不符合题意;
    C.水烧开后,壶盖被顶开,是因为水分子间的作用力变大,故C错误,符合题意;
    D.喷洒消毒液后公共场所充满气味,是因为分子在不停地做无规则运动的缘故,故D正确,不符合题意。
    故选C。
    4.D
    【详解】A.水银属于纯净物。故A不正确;
    B.硝酸钾含有农作物生长所需要的氮元素和钾元素,属于复合肥;磷酸二氢铵中含有磷元素和氮元素属于复合肥,尿素属于氮肥。故B不正确;
    C.玻璃没有固定的熔点,是非晶体,铜、海波有固定的熔点都属于晶体。故C不正确;
    D.钓鱼竿、船桨、镊子在使用过程中都是动力臂小于阻力臂,都是费力杠杆。故D正确。
    故选D。
    5.B
    【详解】A.碳酸盐与酸反应放出气体,但与酸反应放出气体的物质不一定是碳酸盐,也可能是活泼金属等,故A错误;
    B.铁在潮湿的空气中容易生锈,使铁与氧气和水隔绝可以防止生锈,故B正确;
    C.物体运动状态改变一定受力的作用,物体受到平衡力的作用,运动状态不变,故C错误;
    D.家庭电路中的空气开关断开,不一定是发生了短路,也可能是电器总功率过大,故D错误。
    故选B。
    6.D
    【详解】A.拉瓦锡首次通过实验定量研究空气成分,得到空气是由氮气和氧气组成的结论,故A正确,不符合题意;
    B.奥斯特实验表明,通电导线周围存在着磁场,即电流周围存在磁场,故B正确,不符合题意;
    C.意大利科学家托里拆利首先测出了大气压的值,故C正确,不符合题意;
    D.首次发现了元素周期律的是门捷列夫,并编制了元素周期表,故D错误,符合题意。
    故选D。
    7.D
    【详解】A.烧杯中的蜡烛熄灭,这说明二氧化碳不燃烧也不支持燃烧,故A正确,A不符合题意;
    B.粉末状冰糖比块状冰糖先溶解,说明物质的溶解速率与物质的颗粒大小有关,颗粒越小,溶解的越快,故B正确,B不符合题意;
    C.从漏斗口向下用力吹气时,乒乓球上部空气流速大、压强小,而乒乓球下部空气流速小压强大;吸气时,乒乓球上方空气压强小,这样在乒乓球的上、下部就会产生一个向上的压力差,从而托起乒乓球,故C正确,C不符合题意;
    D.初温和质量都相等的水和煤油,水中温度计的示数比煤油小,说明水的吸热能力强,水的比热容比煤油大,故D错误,D符合题意。
    故选D。
    8.B
    【详解】A.中学生伸开手掌,大拇指指尖到中指指尖的距离(一拃)大约15cm,一个N95口罩的长度与此差不多,在15cm左右。故A不符合题意;
    B.正常情况下,人的体温在36.5℃左右,变化幅度很小。故B符合题意;
    C.两个苹果的质量约为
    m=300g=0.3kg
    九年级物理课本的质量与此差不多,在0.3kg左右。故C不符合题意;
    D.一楼到三楼的高度约6m,中学生爬一层楼大约10s,所以从一楼走到三楼所用的时间约为20s。故D不符合题意。
    故选B。
    9.D
    【详解】A.声和电磁波都能传递信息,但是声音的传播需要介质,不能在真空传播,电磁波可以在真空中传播,故A错误;
    B.剧院内墙的吸音材料是在声音的传播过程中减弱,不是在声源处减弱,故B错误;
    C.地震、火山喷发等自然灾害会伴有次声波的产生,不是超声波,故C错误;
    D.倒车雷达是利用超声波确定目标的位置和距离的,而军事雷达是利用电磁波传递信息的,它们传播信息的媒介不同,故D正确。
    故选D。
    10.D
    【详解】A.春天,冰雪消融,这是熔化现象,这个过程中冰要吸收热量。故A错误;
    B.干冰由固态直接变成气态,是升华现象,吸收热量。故B错误;
    C.露珠是水蒸气液化形成的,液化放热。故C错误;
    D.洒在地上的水一会就干了,由液态变成气态,这是汽化现象,汽化吸热。故D正确。
    故选D。
    11.C
    【详解】A.不能说受到惯性,百米运动员冲过终点时,由于惯性不会立即停下来,A错误;
    B.踢出去的足球在地上越滚越慢,这是由于它受到阻力的作用,物体的运动不需要力来维持,物体在没有受到力的作用时,也可以做匀速直线运动,B错误;
    C.抛出去的篮球会在空中继续运动,是因为篮球具有惯性,保持原来运动状态不变的性质,C正确;
    D.惯性与质量有关,跳远运动员质量不变,那么其惯性也不会变化,即使跳远运动员助跑起跳,D错误。
    故选C。
    12.C
    【详解】A. 图A是验电器,验电器根据同种电荷相互排斥的原理,如果物体带电,验电器就会带上与物体相同的电荷,由于同种电荷相互排斥,所以金属箔张开,如果金属箔不张开,说明物体不带电,因此可以通过观察验电器的金属箔是否张开来判断接触的物体是否带电,故A错误;
    B. 图B是电磁感应实验,根据此原理可以制成发电机,故B错误;
    C. 图C是奥斯特实验,通电后小磁针偏转,说明了通电导线周围存在磁场,故C正确;
    D. 图D是动感线圈式话筒,当人对话筒说话时,引起膜片的振动,膜片的振动会引起线圈的运动,切割永磁铁的磁感线而产生相对应的变化的电流,从而在扬声器产生与说话者相同的声音,动圈式话筒是根据电磁感应原理工作的,故D错误。
    故选C。
    13.AC
    【分析】本题考查探究凸透镜成像规律的实验,根据凸透镜成像规律分析求解。
    【详解】A.由题可知,烛焰在光屏上呈现一个清晰的像,则像的性质为倒立、放大的实像。此时物距为20cm,像距为30cm,则根据成像特点有



    可知

    故A项正确;
    B.只将透镜向右移动,根据折射光路是可逆,人眼在光屏和透镜之间,可观察到烛焰倒立缩小的实像,故B项错误;
    C.只将透镜向右移动,当蜡烛位于凸透镜二倍焦距以外时,可以成倒立缩小的实像,成在光屏上;故C项正确
    D.若在透镜和蜡烛之间放近视镜片,近视镜片是凹透镜,对光线有发散作用,折射光线延迟会聚,光屏要适当右移可再次出现清晰的像,故D项错误。
    故选AC。
    14.AC
    【详解】A.两段绳子与动滑轮接触,忽略绳重与摩擦,物体、动滑轮与吊篮总重为


    已知吊篮重15N,则动滑轮重为


    故A正确
    B.吊篮上升的距离为


    绳子自由端移动的距离为


    拉力做的功为


    故B错误
    C.绳C能够承受的最大拉力为50N,人重为


    则人施加的最大拉力为50N,能够提升的物、滑轮、吊篮总重为


    能够提升的最大物重为


    此时,物与吊篮总重为


    不超过绳B承受的最大拉力100N,故C正确;
    D.忽略绳重与摩擦,在吊篮与动滑轮重一定的情况下,提升的物体越重,滑轮组的机械效率越大。即当物重为80N时,滑轮组的机械效率最大,为


    故D错误。
    故选AC。
    15.ABC
    【详解】A.假设电表a是电流表,电表b是电压表,只闭合S1,根据电流的流法可知,灯L和滑动变阻器R2串联接在电路中,电压表b测变阻器两端的电压,电流表a测电路的电流,随着滑片P的移动,变阻器接入电路的阻值在变化,灯L的电阻阻值不变,根据串联电路的分压特点,变阻器两端的电压在变化,电压表b的示数在变化,电路的总电阻在变化,电源电压不变,根据欧姆定律可知,电路的电流在变化,电流表a的示数在变化,综上所述,a、b两电表的示数均有变化,符合题意,假设成立,电表a是电流表,电表b是电压表,故A正确;
    B.只闭合S1,滑片P向右移,根据电流的流法可知,灯L和滑动变阻器R2串联接在电路中,变阻器的阻值在增大,电路的总电阻在增大,电路的电流在减小,流过灯L的电流在减小,灯L的阻值不变,根据可知,灯的实际功率在减小,灯会变暗,而由A解析可知,电表a是电流表,电表b是电压表,电压表b测的是变阻器两端的电压,电流表a测的是流过变阻器的电流,根据公式可知,电压表与电流表示数之比为变阻器的阻值,变阻器的阻值在增大,电压表与电流表示数之比变大,综上所述,只闭合S1,滑片P向右移,灯L变暗,电压表与电流表示数之比变大,故B正确;
    C.将滑片P置于R2的最右端,先闭合S2,根据电流的流法可知,R1和R2串联接在电路中,根据欧姆定律可知,a表的示数为

    再闭合S3,根据电流的流法可知,只有R1接入电路,根据欧姆定律可知,a表的示数为

    最后闭合S1,根据电流的流法可知,灯L和R1并联接入电路,根据欧姆定律可知,a表的示数为

    由上面三式,可看到

    a表示数逐次变大,故C正确;
    D.只闭合S2,根据电流的流法可知,R1和R2串联接在电路中,将滑片P从图示位置向右移,变阻器R2接入电路的阻值在增大,R1的阻值不变,根据串联电路的分压特点,可知,电压表的示数在增大,R1的电压在减小,而这电压表的增大量,大小等于R1电压的减小量,即

    电流表示数的变化量,大小也等于定值电阻R1的电流变化量,即

    那么电压表与电流表示数的变化量之比为

    也就是这比为定值R1,变化量之比没有变化,故D错误。
    故选ABC。
    16. 折射
    【详解】[1]他看到水中的鱼,是由于鱼反射的光线从水斜射入空气中时,发生的折射现象。
    [2]先作出A关于水面的对称点,即像的位置,连接像与人眼睛,交于水面的交点,即为入射点,连接AO为入射光线,再连接点与人的眼睛,即为反射光线,如下图所示。


    17. 减小 减小 静止
    【详解】[1]由题意可知,消毒车向外喷洒消毒液的过程中,车内液体的质量在不断减小,则消毒车的质量在不断减小,消毒车所在的水平位置高度不变,则消毒车的重力势能在减小。
    [2]由[1]解析可知,消毒车的重力势能在减小,消毒车的质量在不断减小,消毒车是匀速行驶,速度大小不变,则消毒车的动能在减小,机械能大小等于重力势能和动能之和,那么消毒车的机械能在减小。
    [3]这过程,司机相对于消毒车的位置没有发生改变,司机相对于消毒车是静止的。
    18. 内 机械 做功
    【详解】[1][2]试管内的水蒸气将塞子冲开,自身温度降低,内能减小;塞子的机械能增加。这个过程是内能转化为机械能。
    [3]热机的做功冲程中,高温高压的燃气推动活塞做功,将内能转化为机械能,与这个过程的能量转化情况相同。
    19. 使金属外壳接地,防止触电事故的发生 840 9
    【详解】[1]电热水壶是有金属外壳的用电器,当外壳漏电时,可能会发生触电事故,故要使用三脚插头和三孔插座,使金属外壳与大地相连,漏电时电流通过地线导入大地,防止触电事故的发生。
    [2]因3000r/(kW•h)表示每消耗1kW•h的电能,电能表的转盘转过3000转,所以电能表的转盘转过630圈消耗的电能为

    电热水壶的功率为

    [3]不计热量损失,水吸收的热量,由可得,在这段时间内壶中水升高的温度

    20. 可再生 2.8×108
    【详解】(1)[1]可再生能源是可以源源不断地从自然界获得的能源,不可再生能源是不能在短期内从自然界得到补充的能源,液氢可用水来制取,可以源源不断地获得,是可再生能源。
    [2]氢气燃烧时,需要氧气,会生成水,燃烧的化学方程式为

    (2)[3]已知氢气的热值为1.4×108J/kg,那么根据热值的公式可知,2kg氢气完全燃烧放出的热量为

    放出的热量为2.8×108J。
    21. 将细线系于A点,用弹簧测力计微微拉起A端,记录弹簧测力计的示数为F1 将细线系于C点,用弹簧测力计微微拉起C端,记录弹簧测力计的示数为F2 G=F1 +F2 杠杆平衡条件
    【分析】本题考查杠杆平衡条件的应用,根据杠杆平衡条件分析求解。
    【详解】(1)弹簧测力计量程小于木棒重力,可以根据杠杆平衡条件,设计测量这根木棒重力G的方案如下:
    ①[1]将细线系于A点,用弹簧测力计微微拉起A端,记录弹簧测力计的示数为F1。
    ②[2]将细线系于C点,用弹簧测力计微微拉起C端,记录弹簧测力计的示数为F2。
    (2)[3]测力计在A点拉起木棒时,由杠杆平衡条件可知

    测力计在C点拉起木棒时,由杠杆平衡条件可知



    所以

    (3)[4]该实验的实验原理为杠杆平衡条件。
    22. 零刻度线 右 124 2×10﹣5 2.5×103 偏大
    【详解】(1)[1][2]将天平放置在水平桌面上,把游码拨至标尺左端的零刻度线处,指针在分度盘的位置如图甲所示,指针向分度盘左侧偏,应将平衡螺母向右调节,使天平平衡。
    (2)[3]天平恢复平衡时,右盘中的砝码和游码所在的位置如图乙所示,则烧杯和水的总质量为

    (3)[4]如图丙所示,用细线系住矿石,悬挂在铁架台上,让矿石浸没在水中,细线和矿石都没有与烧杯接触,天平重新平衡时,右盘中砝码的总质量及游码指示的质量值总和为144g,增加的质量等于排开水的质量,则矿石排开水的质量

    矿石的体积等于排开水的体积,则矿石的体积为

    (4)[5]如图丁所示,矿石下沉到烧杯底部,天平再次平衡时,右盘中砝码的总质量及游码指示的质量值总和为174g,则矿石的质量为

    矿石的密度

    [6]若矿石具有吸水性,导致所测矿石的体积偏小,根据可知密度偏大。
    23. 见解析 右 2.5 2.4 0.6 使电流表A2的示数为0.25A 2.5V×I1
    【详解】(1)[1]在没有电流表情况下,电压表并联在定值电阻两端,能起到测量电流的作用,故将电压表V2与定值电阻R0并联,如下图所示:

    (2)[2]为了保护电路闭合开关前滑动变阻器的滑片在阻值最大处,即最右端。
    (3)[3][4]灯在额定电压下2.5V时正常发光,为了测量小灯泡的额定功率,应调节滑动变阻器,使电压表V1的示数为2.5V,此时电压表V2的示数如图乙所示,该电压表选用小量程,分度值为0.1V,示数为2.4V。
    (4)[5]由前面的数据,根据欧姆定律和串联电路的特点可得,灯的额定电流为

    则小灯泡的额定功率为

    [6]图丙中,R0和灯泡并联,电流表A2测R0的电流,电流表A1测灯泡的电流;当灯泡正常发光时(其两端电压为2.5V),由并联电路的特点和欧姆定律可得,A2的示数(通过R0的电流)

    所以,调节滑动变阻器使A2的示数为0.25A,说明此时灯泡正常发光。
    再读出电流表A1的示数为I1,即为灯的额定电流,则小灯泡的额定功率

    24.(1)27N;(2)2700Pa;(3)1000Pa
    【详解】解:(1)根据G=mg可得,B物体的重力为

    (2)B对A底部的压力为

    受力面积为

    B对A底部的压强为

    (3)正方体B的体积为

    正方体B的密度为

    所以,B不会漂浮和悬浮,会沉在容器底部,若缓慢向容器A中倒入

    水,假设B完全浸没,则容器内水的深度为

    所以,正方体刚好浸没,则水对容器A底部的压强为

    答:(1)B物体的重力为27N;
    (2)B对A底部的压强为2700Pa;
    (3)若缓慢向容器A中倒入4L水,水对容器A底部的压强为1000Pa。
    25.(1)0.5A;(2)14Ω;(3)R1,0,3.5Ω
    【详解】解:(1)闭合开关S后,三个电阻串联接入电路,电压表V1测R1和R2的两端总电压,电压表V2测滑动变阻器两端的电压,由图乙可知,滑动变阻器两端的电压为5V,滑动变阻器标有“20Ω 2A”字样,移动滑动变阻器的滑片到中央位置时滑动变阻器接入电路的电阻为10Ω,串联电路各处电流相等,所以通过电路的电流为

    (2)串联电路总电压等于各部分电压之和,此时电压表V1的示数为

    根据欧姆定律可得,R1和R2串联后的总电阻为

    串联电路总电阻等于各分电阻之和,所以R2的电阻大小为

    (3)由于电源电压为15V,串联电路的总电压等于各电阻两端的电压之和,所以无论去掉哪个电阻,电压表V2测滑动变阻器两端电压,它的量程只能选0~3V,留下的定值电阻两端的最小电压为

    所以电压表V1选用量程是0~15V,若去掉R2留下R1,若电压表V1选用的量程为15V且达到满刻度,则电路中的电流为

    此种情况不成立,所以只能留下电阻R2,当电压表V1达到15V,则电路中的电流为

    此时滑动变阻器接入电路的电阻为0;当电压表V2达到3V,通过电路的电流为

    此时滑动变阻器接入电路的电阻为

    答:(1)电路中的电流为0.5A;
    (2)电阻R2的阻值为14Ω;
    (3)应将电阻R1去掉;电压表V1达到15V时滑动变阻器连入电路的阻值为0,电压表V2达到3V时滑动变阻器连入电路的阻值为3.5Ω。

    相关试卷

    河北省唐山市滦州市2023-2024学年物理九上期末考试模拟试题含答案: 这是一份河北省唐山市滦州市2023-2024学年物理九上期末考试模拟试题含答案,共8页。试卷主要包含了下列带负电荷的粒子是等内容,欢迎下载使用。

    2021年河北省唐山市路南区中考物理一模试题(含解析): 这是一份2021年河北省唐山市路南区中考物理一模试题(含解析),共18页。试卷主要包含了单选题,多选题,填空题,实验题,计算题等内容,欢迎下载使用。

    2021年河北省唐山市迁西县中考物理一模试题(含解析): 这是一份2021年河北省唐山市迁西县中考物理一模试题(含解析),共23页。试卷主要包含了单选题,多选题,填空题,综合题,实验题,计算题等内容,欢迎下载使用。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        返回
        顶部
        Baidu
        map
