2023年广东省汕头市金平区广大实验学校中考物理模拟试题（3月份）（含解析）
展开
这是一份2023年广东省汕头市金平区广大实验学校中考物理模拟试题（3月份）（含解析），共24页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

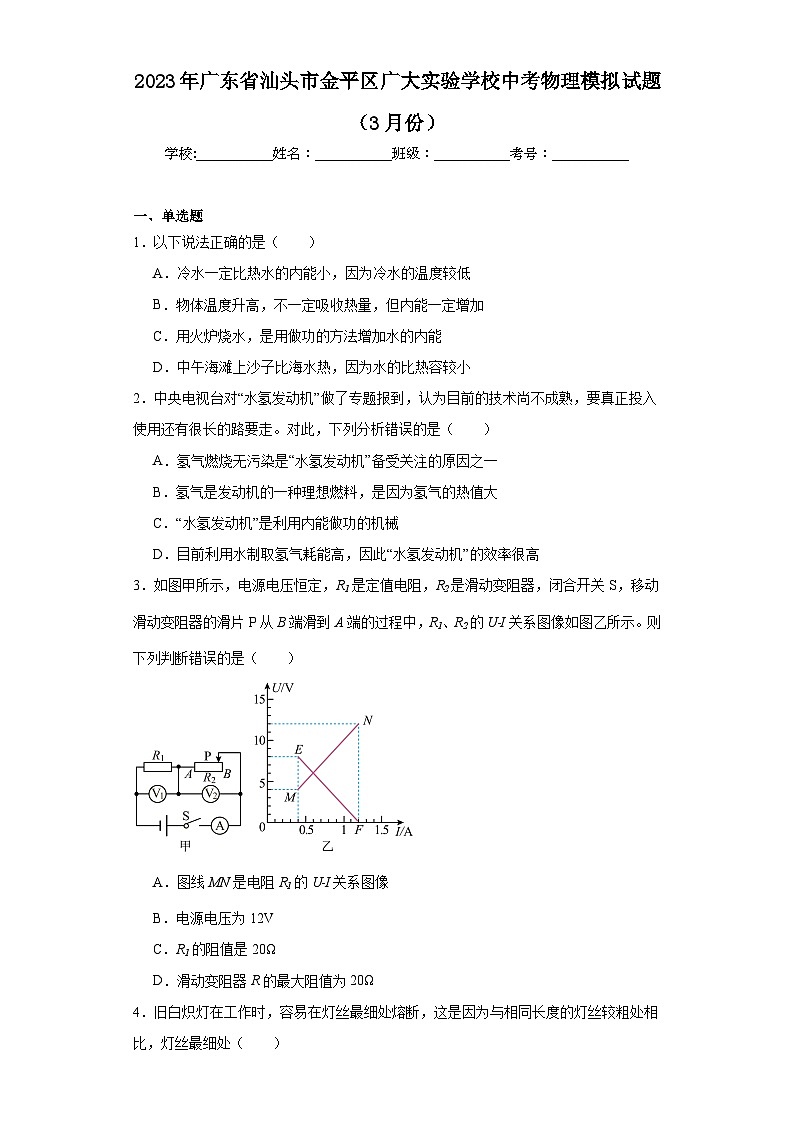

2023年广东省汕头市金平区广大实验学校中考物理模拟试题 （3月份）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．以下说法正确的是（ ）
A．冷水一定比热水的内能小，因为冷水的温度较低
B．物体温度升高，不一定吸收热量，但内能一定增加
C．用火炉烧水，是用做功的方法增加水的内能
D．中午海滩上沙子比海水热，因为水的比热容较小
2．中央电视台对“水氢发动机”做了专题报到，认为目前的技术尚不成熟，要真正投入使用还有很长的路要走。对此，下列分析错误的是（ ）
A．氢气燃烧无污染是“水氢发动机”备受关注的原因之一
B．氢气是发动机的一种理想燃料，是因为氢气的热值大
C．“水氢发动机”是利用内能做功的机械
D．目前利用水制取氢气耗能高，因此“水氢发动机”的效率很高
3．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端滑到A端的过程中，R1、R2的U﹣I关系图像如图乙所示。则下列判断错误的是（ ）
A．图线MN是电阻R1的U﹣I关系图像
B．电源电压为12V
C．R1的阻值是20Ω
D．滑动变阻器R的最大阻值为20Ω
4．旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比，灯丝最细处（ ）
A．功率最大 B．电流最大 C．电阻最小 D．电压最小
5．如图是为测量额定电压为U0的小灯泡额定功率所设计的电路，电源电压U恒定不变，定值电阻R0阻值已知。①闭合开关S，调节变阻器直到电流表示数为；②保持变阻器滑片位置不动，将电流表改接入灯泡所在支路，读出电流表示数为I。则小灯泡的额定功率为（ ）
A．U0I B．UI C． D．
6．如图所示的电路，已知该电路中有两个元件出现断路或短路的故障，用一个校验灯分别接在各处，得到下表所示的结果，根据表格内容可判断（ ）
检验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
A．指示灯短路，开关断路
B．指示灯短路，定值电阻短路
C．指示灯断路，开关短路
D．定值电阻断路，开关断路
7．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），下列判断不正确的是（ ）
A．电路中电流变化的范围是0.3A~0.5A B．滑动变阻器阻值变化的范围是2.5Ω~10Ω
C．灯泡的最小功率是0.45W D．该电路的最大功率是2.25W
二、填空题
8．在课后托管服务中，李明参加了学校滑板运动兴趣小组，既增强了体质，也学习了知识。
（1）当李明提着滑板在水平路面上匀速行走，他对滑板 （选填“做功”或“不做功”）。
（2）李明发现滑板滑行过程中，轮子发热，其内能 ，这是通过 的方式改变内能（选填“做功”或“热传递”）。
9．2020年1月18日，“第十届江苏•台湾灯会”在常州恐龙城开幕。如图所示为展会中的“走马灯”，点燃底部蜡烛，热空气上升驱动扇叶转动，观众惊奇地看到纸片小人的影子动了起来。热空气上升驱动扇叶转动的能量转化式为内能转化为 ，这与四冲程汽油机的 冲程相同。若单缸四冲程汽油机飞轮转速为1200r/min，则1s内完成 个冲程。
10．如图所示的充电型手电筒由蓄电池，开关和三颗相同的LED灯连接而成，充电时蓄电池相当于 （选填“电源”或“用电器”）；从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是 联连接的：手电筒工作时，电源外部导线中电子 （选填“由正极到负极”或“由负极到正极”）做定向移动。
11．“安全用电，从我做起”。家庭电路的触电事故都是人体直接或间接跟 线接触造成的。为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与 线相连，日常生活中更换灯泡、搬动电器前应 电源开关。
12．如图为实验室所用电流表的内部结构示意图，当电流表接入电路，有电流通过线圈时，该电流表的工作原理是 。当电流表正负接线柱接反时，电流表指针会 ，说明受力方向与 有关。
13．如图所示，闭合开关发现螺线管左侧小磁针的N极向 （选填“上”或“下”）偏转，当滑动变阻器的滑片向右滑动时，弹簧的长度会 （填“变长”、“变短”或“不变”）；若调换电源的正负极，小磁针的指向 （选填“会”或“不会”）发生改变。
14．某加热器简化电路如图甲所示，其加热元件是利用新型材料制成的，它的电阻R随温度t变化的关系图象如图乙所示；照明灯L标有“220V 100W”。此加热器白天只加热不照明，夜晚加热并照明。
（1）该加热器的金属外壳应与 相连，避免金属外壳带电时发生触电事故；
（2）白天和夜晚加热器的加热元件温度均为t0时，电路总功率之比为4：5，则t0= ℃；
（3）闭合开关S，若加热元件的温度从16℃升高37℃，通过加热元件的电流变化情况是 。
三、作图题
15．如图甲所示是小明常用的带保险丝的插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供电压；而在开关闭合时指示灯发光，插孔可以提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压；若保险丝断，即使开关闭合指示灯也不发光且插孔不提供电压。根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出保险丝、开关、指示灯和插孔的连接方式、并把接线板与电源线接通。
16．小明家卧室内有“一开一插”式开关和两盏“220V 10W”的壁灯，其部分电路如图所示。开关控制两盏壁灯，且闭合开关时壁灯都能正常发光，三孔插座独立工作，请你将电路连接完整。
17．如图甲、乙两个电磁铁，当接通电后，小磁针在图中所示位置静止。请标出：
（1）小磁针的N极；
（2）电流表的正负接线柱；
（3）乙电磁铁的S极。
四、实验题
18．在探究“不同物质吸热能力”的实验中，实验装置如图1所示。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（1）实验中应取 （选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格 （选填“相同”或“不同”）的电加热器加热。实验中通过 （选填“升高的温度”或“加热时间”）来比较甲和乙两种液体吸收热量的多少。
（2）实验数据如表格所示，升高相同的温度， （选填“甲”或“乙”）液体所需的加热时间更短，说明 （选填“甲”或“乙”）液体的吸热能力强，甲与乙两种液体的比热容之比为 。
（3）图2中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，再绘制出一条温度随时间变化的图线，则为图2中的 （选填“①”“②”或“③”）。
19．小玲做“探究电流与电阻的关系”实验。实验中电源电压为4.5V恒定不变，电流表选用“0～0.6A”量程，电压表选用“0～3V”量程，滑动变阻器规格为“50Ω 1A”。
（1）连接电路时，开关应 。
（2）在如图甲所示的电路中，闭合开关，移动滑片，发现电流表示数几乎为零，电压表有示数，原因是 ；经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；( )
（3）小玲连接好正确电路后，在AB间分别接入阻值不同的电阻R，测量了五组实验数据，其中第2组实验的电流表示数如图乙所示为 A；测得的其他四组数据如表所示，小玲检查后发现有一组数据存在错误，导致出错的原因是 。
实验组次
1
2
3
4
5
电阻R/Ω
5
10
15
25
30
电流I/A
0.6
1
0.12
0.1
（4）小玲根据正确的实验数据得出实验结论：电压一定时，通过导体的电流与导体的电阻成 ；
（5）以上实验控制AB间的电压为 V不变，为了使实验结论更可靠，小玲想继续保持此电压不变再多测几组数据，请计算AB间允许接入电阻R的阻值范围是 。
20．琴琴利用下列器材测量小灯泡额定功率，小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电源（电压恒为6V）、电流表、电压表、开关各一个，导线若干。若实验室只有：“R1（5Ω 0.5A）、 R2（20Ω 0.5A）、R3（50Ω 0.2A）三种规格的滑动变阻器可供选择。
（1） 通过估算，滑动变阻器应选择 （选填“R1”、“R2”或“R3”）；
（2） 若滑片P滑到图甲中某一位置时，电压表示数如图乙所示，若琴琴想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“A”或“B”）端移动；
（3） 琴琴根据实验数据绘制出小灯泡的I—U图像如图丙，图中阴影部分面积的物理意义是 ，可计算出小灯泡的额定功率是 W；
（4） 当灯泡实际电流为额定电流一半时的实际功率为P1， 当灯泡实际电压为额定电压一半时的实际功率为P2， 由图丙分析得P1 P2（选填“大于”、“小于”或“等于”）。
五、计算题
21．某型号的电水壶有加热和保温两个挡位，其电路如图所示。加热和保温的功率分别为1200W和44W。用它把质量为1kg、初温为20℃的水加热到100℃，用时400s。求：
（1）水吸收的热量。[c＝4.2×103J/（kg•℃）]
（2）此过程中电水壶的效率。
22．疫情期间不出门，众多吃货宅家自学变“厨神”，小明家购买了一款九阳空气炸锅，其额定电压为220V，定值电阻R1和R2为发热体，其中R1=44Ω；开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时的中温挡，额定功率为484W。求：
（1）R2的电阻；
（2）高温挡正常工作2min，电流通过R1产生的电热；
（3）若不计热量损失，用此空气炸锅高温挡制作葡式蛋挞，原料温度为20℃，炸熟至少需要到达190℃，求一次炸熟100g葡式蛋挞需要多少时间？[c蛋挞=3.63×103J/（kg•℃）]
六、综合题
23．学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”。
（1）家庭电路中“超负荷”是指家庭用电器的 过大，这时电路中的 也跟着过大；
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图甲的带开关的插座后，只要拨动下开关就可以断开电了。小明仔细观察了如图所示的插座后，很快就在纸上画出了如图乙所示的插座背面接线示意图。则图中最上面的一根线应该是 （选填“火”或“零”）线，两孔插座与三孔插座是 联的；
（3）要利用图丙所示的电能表来估测电饭煲的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是 W。
24．如图甲所示，这是物理兴趣小组设计的汽车转向指示灯电路模型，电路中电源电压恒为6V，指示灯规格均为“6V3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。当转向开关与触点“2和3”刚接通时，电磁铁中有电流通过，右转指示灯发光较暗，接着，衔铁被吸下，电磁铁和电阻R0被短路，右转指示灯发光较亮，此时，衔铁被弹簧拉上去，触点A与B分离，随后电磁铁又将衔铁吸下，如此循环，右转向指示灯两端实际电压变化规律如乙图所示。已知右转向灯发光较暗时，其两端实际电压为Ux，其消耗的实际功率为额定功率的9%，不考虑指示灯电阻随温度的变化。
（1）右转向灯发光较暗时，触点A和触点B的状态是 （选填“接通”或“断开”）；此时指示灯消耗的实际功率是 W，指示灯两端的实际电压Ux＝ V；
（2）右转向灯交替工作3s，其消耗的电能是 J；
（3）定值电阻R0的大小是 Ω；
（4）开关与触点“3和4”接通时，指示灯的状态是 （选填“亮度不变地持续发光”或“亮暗交替发光”）。
25．新能源汽车
一般将新能源汽车能量回收中制动能量回收是最常见的，它主要是回收车辆在制动或惯性减速时释放出的多余能量并通过发电机将其转化为电能，再转存至蓄电池中用于汽车的动力行驶。
某型号的新能源汽车是通过小型发电机将减速运动时的部分动能转化为电能储存在蓄电池中。表中所示是该型号汽车的部分技术参数，其中储能效率是指汽车正常行驶时关闭发动机，直至汽车停止的过程中，先让汽车正常行驶，然后关闭发动机，汽车通过的路程s与对应的速度大小v，计算出动能Ek，作出Ek﹣s图象，如图所示。回答下列问题：
XX型汽车
总质量（kg）
1600
储能效率（%）
60
耗油量（L/100km）
2
（1）发电机是根据 原理发电的，发电过程中，动能除了转化为电能外，还有部分能量转化为 能；
（2）汽车正常行驶100km，消耗燃油的质量为 kg，完全燃烧这些燃油产生的热量为 J（燃油的密度ρ=0.7×103kg/m3，热值q=4.6×107J/kg）；
（3）由Ek﹣s图象可知，表示开启发电机进行测试的图线是 （选填“①”或“②”）；
（4）测试时，汽车在大小为800N的牵引力作用下，以20m/s的速度正常行驶1000m。此过程中 kW；
（5）若汽车正常行驶时的动能Ek0=4.5×105J，某时刻关闭发动机，同时发电机开始工作 J的动能转化为内能。
参考答案：
1．B
【详解】A．内能的大小与质量、状态等因素有关，不确定冷水、热水的质量，所以无法比较它们的内能大小，故A错误；
B．物体温度升高，可能是吸收了热量，也可能是外界对物体做了功，内能一定增加，故B正确；
C．用火炉烧水，水吸收热量，内能增加，是用热传递的方法增加水的内能，故C错误；
D．沙子发烫而水不热是因为水的比热容大，在相同的光照条件下，沙子升高的温度要大，故D错误。
故选B。
2．D
【详解】A．氢气在空气中燃烧会产生水，不存在污染，因此无污染是“水氢发动机”备受关注的原因之一，故A正确，A不符合题意；
B．氢气不仅燃烧无污染，而且热值大，所以氢气是发动机的一种理想燃料，故B正确，B不符合题意；
C．“水氢发动机”把氢气燃烧的内能转化为机械能，是利用内能做功的机械，故C正确，C不符合题意；
D．目前利用水制取氢气耗能高，因此“水氢发动机”的效率很低，故D错误，D符合题意。
故选D。
3．C
【详解】由甲图可知，电阻R1和滑动变阻器R2串联，电流表测电路中电流，电压表V1测R1两端电压，电压表V2测滑动变阻器R2两端电压；
A．滑片P从B端滑到A端的过程中，在A端，滑动变阻器连入电路的电阻为0，两端电压为0，由此可以得出，图2中MN是R1的U﹣I图像，EF是R2的U﹣I图像；故A正确，不符合题意；
B．由图2可知，滑片在B点时滑动变阻器的电阻最大，电流最小为0.4A，此时，R1两端的电压为4V，R2两端的电压为8V。由串联电路的电压特点可得，电源电压
故B正确，不符合题意；
C．滑片P在A端时，电路只有R1连入，电路的电流最大，由图2可知，电路的最大电流为1.2A，定值电阻
故C错误，符合题意；
D．滑片在B端时滑动变阻器的电阻最大，滑动变阻器的最大电阻为
故D正确，不符合题意。
故选C。
4．A
【详解】A．则由公式P＝I2R分析得知，电流相同时，灯丝最细处功率最大，故A符合题意；
B．灯丝最细处与较粗处长度相同，材料相同，根据电阻定律分析得知，灯丝最细处电阻最大，最细处与较粗处灯丝串联，电流相同，故B错误；
C．灯丝的长度和材料、温度相同，横截面积不同，因在其他条件相同时，导体越细，电阻越大，所以，灯丝最细处电阻最大，故C错误；
D．由可知，细灯丝两端的电压最大，故D错误。
故选A。
5．A
【详解】闭合开关S，此时小灯泡与定值电阻R0并联后再与滑动变阻器串联，由于要让小灯泡正常发光，根据并联电路的电压规律，定值电阻R0两端的电压等于灯泡两端的电压为U0，所以此时电流表的示数为；
②将电流表改接入灯泡所在支路，读出电流表示数为I，因变阻器滑片位置没变，灯泡正常发光，则小灯泡的额定功率为
故A符合题意，BCD不符合题意。
故选A。
6．A
【详解】A．当指示灯短路，开关断路时，校验灯接到a、f处时，校验灯两端电压为220V，能正常发光，当把校验灯接到a、b时，不能形成闭合回路，校验灯不发光，当把校验灯接到c、d时，校验灯和定值电阻串联，校验灯电压小于220V，校验灯有电流经过，校验灯发光较暗，当把校验灯接到e、f时，不能形成闭合回路，校验灯不发光，当把校验灯接到a、d时，校验灯和定值电阻串联，校验灯电压小于220V，校验灯有电流经过，校验灯发光较暗，当校验灯接到c、f处时，校验灯两端电压为220V，能正常发光，故A符合题意；
B．如果指示灯短路，定值电阻短路时，当把校验灯接到a、f处时，校验灯被短接，校验灯不发光，故B不符合题意；
C．当指示灯断路，开关短路时，当把校验灯接到a、b处时，有电流经过校验灯，校验灯会发光，故C不符合题意；
D．当定值电阻断路，开关断路时，当把校验灯接到c、d处时，不能形成闭合回路，校验灯不发光，故D不符合题意。
故选A。
7．B
【详解】AD．由电路图可知，灯泡L与滑动变阻器R串联，电压表测量变阻器两端的电压，灯泡正常发光时的电压为2.5V，功率为1.25W，灯泡正常发光时电路中的电流
因串联电路中各处的电流相等，且变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大=0.5A，此时变阻器接入电路中的电阻最小，因串联电路中总电压等于各分电压之和，所以，此时电压表的示数
UR=U﹣UL=4.5V﹣2.5V=2V
变阻器接入电路中的最小阻值
电路的最大总功率
P大=UI大=4.5V×0.4A=2.25W
灯泡的电阻
当电压表的示数最大为3V时，滑动变阻器接入电路中的电阻最大，灯泡的功率最小，此时灯泡两端的电压
UL′=U﹣UR′=4.5V﹣3V=1.5V
电路中的最小电流
电路中电流变化的范围是0.3A~0.5A，故AD正确，不符合题意；
B．滑动变阻器接入电路中的最大阻值
滑动变阻器阻值变化的范围是4Ω~10Ω，故B错误，符合题意；
C．灯泡的最小功率
PL′=I小2RL=(0.3A)2×5Ω=0.45W
故C正确，不符合题意。
故选B。
8． 不做功 变大 做功
【详解】（1）[1]提着滑板在水平路面上匀速前行，此时力的方向竖直向上，故他对滑板不做功。
（2）[2][3]滑板滑行过程中，轮子发热，机械能转化为内能，内能变大，是通过做功的改变内能的。
9． 机械能 做功 40
【详解】[1][2]点燃蜡烛时，气体温度升高，气体的密度变小，热空气就会向上运动，运动的热空气推动扇叶转动，运动的热空气对外做功，将内能转化为机械能，该过程和四冲程汽油机的做功冲程的能量转化相同。
[3]根据一个工作循环，飞轮转两周、完成四个冲程可知，飞轮转速是1200r/min＝20r/s，则每秒飞轮转动20圈，完成10个工作循环，要经过40个冲程。
10． 用电器 并 由负极到正极
【详解】[1]充电时蓄电池消耗电能，相当于用电器。
[2]并联电路中各个用电器互不影响，从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是并联连接的。
[3]手电筒工作时，电源外部导线中电流从正极经过用电器流到负极，电子定向移动的方向与电流的方向相反，电子由负极到正极做定向移动。
11． 火 地 断开
【详解】[1]根据家庭发生发生触电事故的原因可知，家庭电路的触电事故都是人体直接或间接跟火线接触造成的。
[2]在日常生活中，有金属外壳的家用电器在使用时，为了防止触电事故的发生，金属外壳一定要与地线相连。
[3]日常生活中，为了防止触电事故的发生，更换灯泡、搬动电器前应断开电源开关，形成断路。
12． 通电导体在磁场中受力运动 反向偏转 电流方向
【详解】[1]如图所示，电流表内部主要结构由磁体、线圈组成，指针随着线圈中通电导体在磁场中受力而运动。
[2][3]通电导体在磁场中受力的方向跟电流方向有关，若电流从正接线柱流入，指针会正方向偏转，若电流从负接线柱流入，就是改变了电流方向，指针会反方向偏转。
13． 下 变短 会
【详解】[1]已知电源的正、负极和通电螺线管的绕法，通电螺线管的上端为N极，由磁极间的相互作用规律可知，左侧小磁针的北极会向下偏转。
[2]当滑动片向右滑动时，滑动变阻器的阻值变小，由欧姆定律可知，电路电流变大，则通电螺线管的磁性增强，因为通电螺线管的上端为N极，根据同极相斥可知，弹簧的长度会变短。
[3]若调换电源的正负极，通电螺线管中的电流方向发生改变，螺旋管的磁极发生改变，上端变为S极，则小磁针的受力方向发生改变，故小磁针的指向 发生改变。
14． 大地（地线） 40 先变大后变小
【详解】（1）[1]加热器的金属外壳与火线接触了，外壳就会带电，如果外壳没有接地，人接触时就会发生触电，为避免金属外壳带电时发生触电事故，该加热器的金属外壳应与大地（地线）相连。
（2）[2]由题意知，白天和夜晚温度均为t0时加热元件的功率相同，则有
=
已知PL=100W，故解得P加热=400W，由P=可得加热元件的阻值
R===121Ω
由图乙可知，加热器的阻值为121Ω时，对应的温度为40℃，即t0=40℃。
（3）[3]闭合开关S，由图乙可知，若加热元件的温度从16℃升高37℃，加热元件的阻值先减小后增大，电压一定，由I=可知，通过加热元件的电流先变大后变小。
15．
【详解】由题知，在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯与插孔并联，并且开关在干路上；若保险丝断，即使开关闭合指示灯也不发光且插孔不提供电压，说明保险丝串联在干路上，这样，火线连接保险丝、开关后分开，一支路连接指示灯，另一支路连接三孔插座的右孔；三孔插座的左孔与指示灯的支路汇合后，再连接到零线上，如图所示
16．
【详解】由图可知，上面是火线，中间为零线，下面为地线；灯泡和开关的接法：火线先进入开关，开关要控制两盏灯，则开关应串联在干路上，家庭电路中两灯泡并联；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：
17．
【详解】通过电压表的正负接线柱，确定乙电磁铁中电流从左端流入。结合安培定则可知乙电磁铁左端为S极，乙电磁铁的右端为N极；根据磁极间相互作用规律确定小磁针下端为N极，上端为S极；甲电磁铁的右端为S极，根据电磁铁的绕向和电磁铁的磁极，结合安培定则可知，甲电磁铁中电流从右端流入，左端流出，所以电流表上为正接线柱，下为负接线柱。如图所示
18． 质量 相同 加热时间 乙 甲 ③
【详解】（1）[1][2]在探究“不同物质吸热能力”的实验中，物质吸热多少与多个因素有关，故实验采用控制变量法，即实验中应取质量相同的甲、乙两种液体，使用规格相同的电加热器加热。
[3]物质吸热多少不能直接测量，实验中利用转换法，即使用相同的加热器，在相同的时间内加热器放出热量相同，可认为被加热物质在相同时间内吸热相同，加热时间长的吸热多，加热时间短的吸热少，也就是通过加热时间来比较甲和乙两种液体吸收热量的多少。
（2）[4][5]从表格数据可以看出甲物质温度升高8℃需要用时2min，乙物质温度升高8℃需要用时1min，可得出：升高相同的温度，乙液体所需的加热时间更短，由于升高相同的温度，乙液体所需的加热时间更短，说明甲液体的吸热能力强。
[6]由甲物质温度升高8℃需要用时2min，乙物质温度升高8℃需要用时1min，可得升高相同温度时两物质所用加热时间之比为，即吸收热量之比，则甲与乙两种液体的比热容之比为。
（3）[7]图2中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，升高相同温度时吸收热量将是原来的2倍，也就是加热时间变为原来的2倍，则图2中的③符合题意。
19． 断开 电压表串联在电路中了 0.3 没有控制电压一定 反比 3
【详解】（1）[1]为保护电路，在连接电路过程中，开关要处于断开状态。
（2）[2]由图甲知道，电压表串联在电路中，由于电压表自身电阻非常大，所以造成电压表有示数，电流表无示数。
[3]滑动变阻器、定值电阻应串联，电压表应与定值电阻并联，可以将电阻右侧连接滑动变阻器的导线改接到电压表负接线柱上，如下图
（3）[4]由图乙知道，电流表所选量程是0～0.6A，分度值为0.02A，电流表的示数是0.3A。
[5]在探究电流与电阻的关系的实验中应控制定值电阻两端的电压一定，根据表中数据知道，第1次实验所控制的电压
U1=I1R1=0.6A×5Ω=3V
第3次实验所控制的电压
U3=I3R3=1A×15Ω=15V
第4次实验所控制的电压
U4=I4R4=0.12A×25Ω=3V
第5次实验所控制的电压
U5=I5R5=0.1A×30Ω=3V
所以错误的数据是第3次实验的数据，其原因是没有控制电压一定。
（4）[6]根据正确的实验数据得出实验结论是：当电压一定时，通过导体的电流与导体的电阻成反比。
（5）[7][8]由（3）知道，实验控制AB间的电压为3V不变。继续保持此电压不变，当电流表示数是0.6A时，电路电阻最小，此时允许接入电阻R的阻值最小
当滑动变阻器全部接入时，允许接入电阻R的阻值最大
解得
AB间允许接入电阻R的阻值范围是
20． R2 B 电功率 0.5 小于
【详解】（1）[1]测量灯泡的电功率时，灯泡两端电压为2.5V，则灯泡的电流
滑动变阻器的电阻
R1的电阻不够，R3允许通过的电流太小，故选择R2串联在电路中。
（2）[2]根据乙图可知，电压表选择的量程为0~3V，分度值为0.1V，指针指在2后两格，所以电压表示数为2.2V；若测量灯泡的额定功率，则灯泡两端电压为2.5V，需要将电压表示数增大，由串联分压可知，需要减小滑动变阻器的电压，即减小滑动变阻器的阻值，所以要将滑动变阻器的滑片向B端滑。
（3）[3]由丙图可知，阴影部分面积为电流与电压的乘积，由P=UI可知，阴影部分面积表示电功率大小。
[4]灯泡的额定电压为2.5V时，灯泡的电流为0.2A，则灯泡的额定功率
（4）[5]由丙图可知，灯泡的额定电压为2.5V时，灯泡的电流为0.2A；当灯泡的实际电流为额定电流一半时，即0.1A时，实际电压约为1V，则实际功率
当灯泡的实际电压为额定电压一半时，即1.25V时，实际电流约为0.13A，则实际功率
故P1小于P2。
21．（1）3.36×105J；（2）70%
【详解】解：（1）水吸收的热量
Q吸＝cm(t﹣t0)＝4.2×103J/(kg•℃)×1kg×(100℃﹣20℃)＝3.36×105J
（2）由可知，电水壶消耗的电能
W＝P加热t′＝1200W×400s＝4.8×105J
电水壶的效率
答：（1）水吸收的热量为3.36×105J；
（2）此过程中电水壶的效率为70%。
22．（1）100Ω；（2）1.32×105J；（3）39s
【详解】解：（1）只闭合S3时，空气炸锅为中温挡的简单电路，只有R2接入电路由
可得，R2的电阻
（2）当闭合S1、S3，断开S2时，R1、R2并联，并联电路中总电阻小于任意一个分电阻，此时电路中的电阻最小，空气炸锅为高温挡，因并联电路中各支路两端的电压相等，所以，高温挡正常工作2minR1产生的电热
（3）高温挡正常工作时，S1、S3闭合，R1、R2并联，R1的电功率
R2的电功率
P2=P中=484W
根据串并联电路中电功率的公式可得，高温挡的总功率
P高=P1+P2=1100W+484W=1584W
蛋挞的质量为
m=100g=0.1kg
蛋挞炸熟吸收的热量
Q吸=c蛋挞m（t2-t3）=3.63×103J/（kg•℃）×0.1kg×（190℃-20℃）=6.171×104J
若不计热量损失，则需要消耗的电能为
W′=Q吸=6.171×104J
由
可得，需要的时间为
答：（1）R2的电阻为100Ω；
（2）高温挡正常工作2min，电流通过R5产生的电热为1.32×105J；
（3）若不计热量损失，一次炸熟100g葡式蛋挞大约需要39s。
23． 总功率 电流 零 并 800
【详解】（1）[1][2]家庭电路中“超负荷”是指家庭用电器的总功率过大；根据P=UI可知，家庭电路的电压不变，根据P=UI可知，电路中的电流，当电路中总功率过大时，电路中的电流也跟着过大。
（2）[3][4]由图乙可知，插座背面接线示意图，根据开关应接在火线上可知，中间的电线是火线，最上面的一根线应该是零线；两孔插座与三孔插座的用电器可以独立工作、互不影响，则两孔插座与三孔插座是并联的。
（3）[5]转盘转动24转，则电饭煲消耗的电能
因此时电饭煲正常工作，则电饭煲的额定功率
24． 断开 0.27 1.8 3.54 28 亮暗交替发光
【详解】（1）[1]当转向开关与触点“2和3”刚接通时，电磁铁中有电流通过，右转指示灯发光较暗，说明电流较小，电阻R0被接入电路，此时触点A和触点B断开。
[2]当衔铁被吸下，触点A与B接通，电磁铁和R0被短路，右转指示灯发光较亮，由可得指示灯的电阻为
[3]当右转指示灯发光较暗时，指示灯的实际功率为
由可得，指示灯两端的实际电压为
（2）[4]由乙图可知，交替工作的周期为1.5s，一个周期内正常发光的时间为0.5s，则右转指示灯闪烁交替工作3s内，正常发光时间为
微弱发光的时间为
由可得，正常发光消耗的电能为
较暗发光时消耗的电能为
3s内共消耗电能为
（3）[5]指示灯发光较暗时，两端的实际电压为1.8V，功率为0.27W，则电路中的电流为
因串联电路中总电压等于各分电压之和，所以R0两端的电压为
因串联电路中各处的电流相等，所以发光较暗时，R0的阻值为
（4）[6]当转向开关与触点“2和4”刚接通时，电磁铁中有电流通过，右转指示灯发光较暗，接着衔铁被吸下，触点A与B接通，电磁铁和电阻R0被短路，右转指示灯发光较亮，由于电磁铁中没有电流通过，触点A与B分离，电磁铁中又有电流通过，随后电磁铁又将衔铁吸下，右转指示灯会亮暗交替发光。
25． 电磁感应 内 1.4 6.44×107 ① 16 1.8×105
【详解】（1）[1][2]发电机的原理：根据电磁感应原理发电的，发电过程中，动能除了转化为电能外，由于线圈有电阻，还有部分能量转化为内能。
（2）[3][4]汽车正常行驶100km消耗燃油的体积为
2L=2×10-3m3
消耗燃油的质量为
m=ρV=0.7×103kg/m3×2×10-3m3=1.4kg
完全燃烧这些燃油产生的热量为
Q=qm=4.6×107J/kg×1.4kg=6.44×107J
（3）[5]先让汽车正常行驶，然后关闭发动机，因为开启发电机情况下，部分动能要转化为电能，汽车速度v下降较快，因此通过的路程s较短，动能Ek减少较快，所以由Ek-s图象可知，表示开启发电机进行测试的图线是①。
（4）[6]测试过程中，汽车牵引力的功率
（5）[7]据题可知，汽车储能效率为60%，因此关闭发动机，同时发电机开始工作，转化为内能的动能
(1-60%)Ek0=40%×4.5×105J=1.8×105J
2023年广东省汕头市金平区广大实验学校中考物理模拟试题 （3月份）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．以下说法正确的是（ ）
A．冷水一定比热水的内能小，因为冷水的温度较低
B．物体温度升高，不一定吸收热量，但内能一定增加
C．用火炉烧水，是用做功的方法增加水的内能
D．中午海滩上沙子比海水热，因为水的比热容较小
2．中央电视台对“水氢发动机”做了专题报到，认为目前的技术尚不成熟，要真正投入使用还有很长的路要走。对此，下列分析错误的是（ ）
A．氢气燃烧无污染是“水氢发动机”备受关注的原因之一
B．氢气是发动机的一种理想燃料，是因为氢气的热值大
C．“水氢发动机”是利用内能做功的机械
D．目前利用水制取氢气耗能高，因此“水氢发动机”的效率很高
3．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端滑到A端的过程中，R1、R2的U﹣I关系图像如图乙所示。则下列判断错误的是（ ）
A．图线MN是电阻R1的U﹣I关系图像
B．电源电压为12V
C．R1的阻值是20Ω
D．滑动变阻器R的最大阻值为20Ω
4．旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比，灯丝最细处（ ）
A．功率最大 B．电流最大 C．电阻最小 D．电压最小
5．如图是为测量额定电压为U0的小灯泡额定功率所设计的电路，电源电压U恒定不变，定值电阻R0阻值已知。①闭合开关S，调节变阻器直到电流表示数为；②保持变阻器滑片位置不动，将电流表改接入灯泡所在支路，读出电流表示数为I。则小灯泡的额定功率为（ ）
A．U0I B．UI C． D．
6．如图所示的电路，已知该电路中有两个元件出现断路或短路的故障，用一个校验灯分别接在各处，得到下表所示的结果，根据表格内容可判断（ ）
检验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光情况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
A．指示灯短路，开关断路
B．指示灯短路，定值电阻短路
C．指示灯断路，开关短路
D．定值电阻断路，开关断路
7．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），下列判断不正确的是（ ）
A．电路中电流变化的范围是0.3A~0.5A B．滑动变阻器阻值变化的范围是2.5Ω~10Ω
C．灯泡的最小功率是0.45W D．该电路的最大功率是2.25W
二、填空题
8．在课后托管服务中，李明参加了学校滑板运动兴趣小组，既增强了体质，也学习了知识。
（1）当李明提着滑板在水平路面上匀速行走，他对滑板 （选填“做功”或“不做功”）。
（2）李明发现滑板滑行过程中，轮子发热，其内能 ，这是通过 的方式改变内能（选填“做功”或“热传递”）。
9．2020年1月18日，“第十届江苏•台湾灯会”在常州恐龙城开幕。如图所示为展会中的“走马灯”，点燃底部蜡烛，热空气上升驱动扇叶转动，观众惊奇地看到纸片小人的影子动了起来。热空气上升驱动扇叶转动的能量转化式为内能转化为 ，这与四冲程汽油机的 冲程相同。若单缸四冲程汽油机飞轮转速为1200r/min，则1s内完成 个冲程。
10．如图所示的充电型手电筒由蓄电池，开关和三颗相同的LED灯连接而成，充电时蓄电池相当于 （选填“电源”或“用电器”）；从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是 联连接的：手电筒工作时，电源外部导线中电子 （选填“由正极到负极”或“由负极到正极”）做定向移动。
11．“安全用电，从我做起”。家庭电路的触电事故都是人体直接或间接跟 线接触造成的。为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与 线相连，日常生活中更换灯泡、搬动电器前应 电源开关。
12．如图为实验室所用电流表的内部结构示意图，当电流表接入电路，有电流通过线圈时，该电流表的工作原理是 。当电流表正负接线柱接反时，电流表指针会 ，说明受力方向与 有关。
13．如图所示，闭合开关发现螺线管左侧小磁针的N极向 （选填“上”或“下”）偏转，当滑动变阻器的滑片向右滑动时，弹簧的长度会 （填“变长”、“变短”或“不变”）；若调换电源的正负极，小磁针的指向 （选填“会”或“不会”）发生改变。
14．某加热器简化电路如图甲所示，其加热元件是利用新型材料制成的，它的电阻R随温度t变化的关系图象如图乙所示；照明灯L标有“220V 100W”。此加热器白天只加热不照明，夜晚加热并照明。
（1）该加热器的金属外壳应与 相连，避免金属外壳带电时发生触电事故；
（2）白天和夜晚加热器的加热元件温度均为t0时，电路总功率之比为4：5，则t0= ℃；
（3）闭合开关S，若加热元件的温度从16℃升高37℃，通过加热元件的电流变化情况是 。
三、作图题
15．如图甲所示是小明常用的带保险丝的插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供电压；而在开关闭合时指示灯发光，插孔可以提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压；若保险丝断，即使开关闭合指示灯也不发光且插孔不提供电压。根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出保险丝、开关、指示灯和插孔的连接方式、并把接线板与电源线接通。
16．小明家卧室内有“一开一插”式开关和两盏“220V 10W”的壁灯，其部分电路如图所示。开关控制两盏壁灯，且闭合开关时壁灯都能正常发光，三孔插座独立工作，请你将电路连接完整。
17．如图甲、乙两个电磁铁，当接通电后，小磁针在图中所示位置静止。请标出：
（1）小磁针的N极；
（2）电流表的正负接线柱；
（3）乙电磁铁的S极。
四、实验题
18．在探究“不同物质吸热能力”的实验中，实验装置如图1所示。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
（1）实验中应取 （选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格 （选填“相同”或“不同”）的电加热器加热。实验中通过 （选填“升高的温度”或“加热时间”）来比较甲和乙两种液体吸收热量的多少。
（2）实验数据如表格所示，升高相同的温度， （选填“甲”或“乙”）液体所需的加热时间更短，说明 （选填“甲”或“乙”）液体的吸热能力强，甲与乙两种液体的比热容之比为 。
（3）图2中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，再绘制出一条温度随时间变化的图线，则为图2中的 （选填“①”“②”或“③”）。
19．小玲做“探究电流与电阻的关系”实验。实验中电源电压为4.5V恒定不变，电流表选用“0～0.6A”量程，电压表选用“0～3V”量程，滑动变阻器规格为“50Ω 1A”。
（1）连接电路时，开关应 。
（2）在如图甲所示的电路中，闭合开关，移动滑片，发现电流表示数几乎为零，电压表有示数，原因是 ；经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；( )
（3）小玲连接好正确电路后，在AB间分别接入阻值不同的电阻R，测量了五组实验数据，其中第2组实验的电流表示数如图乙所示为 A；测得的其他四组数据如表所示，小玲检查后发现有一组数据存在错误，导致出错的原因是 。
实验组次
1
2
3
4
5
电阻R/Ω
5
10
15
25
30
电流I/A
0.6
1
0.12
0.1
（4）小玲根据正确的实验数据得出实验结论：电压一定时，通过导体的电流与导体的电阻成 ；
（5）以上实验控制AB间的电压为 V不变，为了使实验结论更可靠，小玲想继续保持此电压不变再多测几组数据，请计算AB间允许接入电阻R的阻值范围是 。
20．琴琴利用下列器材测量小灯泡额定功率，小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电源（电压恒为6V）、电流表、电压表、开关各一个，导线若干。若实验室只有：“R1（5Ω 0.5A）、 R2（20Ω 0.5A）、R3（50Ω 0.2A）三种规格的滑动变阻器可供选择。
（1） 通过估算，滑动变阻器应选择 （选填“R1”、“R2”或“R3”）；
（2） 若滑片P滑到图甲中某一位置时，电压表示数如图乙所示，若琴琴想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“A”或“B”）端移动；
（3） 琴琴根据实验数据绘制出小灯泡的I—U图像如图丙，图中阴影部分面积的物理意义是 ，可计算出小灯泡的额定功率是 W；
（4） 当灯泡实际电流为额定电流一半时的实际功率为P1， 当灯泡实际电压为额定电压一半时的实际功率为P2， 由图丙分析得P1 P2（选填“大于”、“小于”或“等于”）。
五、计算题
21．某型号的电水壶有加热和保温两个挡位，其电路如图所示。加热和保温的功率分别为1200W和44W。用它把质量为1kg、初温为20℃的水加热到100℃，用时400s。求：
（1）水吸收的热量。[c＝4.2×103J/（kg•℃）]
（2）此过程中电水壶的效率。
22．疫情期间不出门，众多吃货宅家自学变“厨神”，小明家购买了一款九阳空气炸锅，其额定电压为220V，定值电阻R1和R2为发热体，其中R1=44Ω；开关S1、S2、S3的通断可实现高、中、低三个挡位的调节（S1、S2不会同时闭合），只闭合S3时的中温挡，额定功率为484W。求：
（1）R2的电阻；
（2）高温挡正常工作2min，电流通过R1产生的电热；
（3）若不计热量损失，用此空气炸锅高温挡制作葡式蛋挞，原料温度为20℃，炸熟至少需要到达190℃，求一次炸熟100g葡式蛋挞需要多少时间？[c蛋挞=3.63×103J/（kg•℃）]
六、综合题
23．学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”。
（1）家庭电路中“超负荷”是指家庭用电器的 过大，这时电路中的 也跟着过大；
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图甲的带开关的插座后，只要拨动下开关就可以断开电了。小明仔细观察了如图所示的插座后，很快就在纸上画出了如图乙所示的插座背面接线示意图。则图中最上面的一根线应该是 （选填“火”或“零”）线，两孔插座与三孔插座是 联的；
（3）要利用图丙所示的电能表来估测电饭煲的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是 W。
24．如图甲所示，这是物理兴趣小组设计的汽车转向指示灯电路模型，电路中电源电压恒为6V，指示灯规格均为“6V3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计。当转向开关与触点“2和3”刚接通时，电磁铁中有电流通过，右转指示灯发光较暗，接着，衔铁被吸下，电磁铁和电阻R0被短路，右转指示灯发光较亮，此时，衔铁被弹簧拉上去，触点A与B分离，随后电磁铁又将衔铁吸下，如此循环，右转向指示灯两端实际电压变化规律如乙图所示。已知右转向灯发光较暗时，其两端实际电压为Ux，其消耗的实际功率为额定功率的9%，不考虑指示灯电阻随温度的变化。
（1）右转向灯发光较暗时，触点A和触点B的状态是 （选填“接通”或“断开”）；此时指示灯消耗的实际功率是 W，指示灯两端的实际电压Ux＝ V；
（2）右转向灯交替工作3s，其消耗的电能是 J；
（3）定值电阻R0的大小是 Ω；
（4）开关与触点“3和4”接通时，指示灯的状态是 （选填“亮度不变地持续发光”或“亮暗交替发光”）。
25．新能源汽车
一般将新能源汽车能量回收中制动能量回收是最常见的，它主要是回收车辆在制动或惯性减速时释放出的多余能量并通过发电机将其转化为电能，再转存至蓄电池中用于汽车的动力行驶。
某型号的新能源汽车是通过小型发电机将减速运动时的部分动能转化为电能储存在蓄电池中。表中所示是该型号汽车的部分技术参数，其中储能效率是指汽车正常行驶时关闭发动机，直至汽车停止的过程中，先让汽车正常行驶，然后关闭发动机，汽车通过的路程s与对应的速度大小v，计算出动能Ek，作出Ek﹣s图象，如图所示。回答下列问题：
XX型汽车
总质量（kg）
1600
储能效率（%）
60
耗油量（L/100km）
2
（1）发电机是根据 原理发电的，发电过程中，动能除了转化为电能外，还有部分能量转化为 能；
（2）汽车正常行驶100km，消耗燃油的质量为 kg，完全燃烧这些燃油产生的热量为 J（燃油的密度ρ=0.7×103kg/m3，热值q=4.6×107J/kg）；
（3）由Ek﹣s图象可知，表示开启发电机进行测试的图线是 （选填“①”或“②”）；
（4）测试时，汽车在大小为800N的牵引力作用下，以20m/s的速度正常行驶1000m。此过程中 kW；
（5）若汽车正常行驶时的动能Ek0=4.5×105J，某时刻关闭发动机，同时发电机开始工作 J的动能转化为内能。
参考答案：
1．B
【详解】A．内能的大小与质量、状态等因素有关，不确定冷水、热水的质量，所以无法比较它们的内能大小，故A错误；
B．物体温度升高，可能是吸收了热量，也可能是外界对物体做了功，内能一定增加，故B正确；
C．用火炉烧水，水吸收热量，内能增加，是用热传递的方法增加水的内能，故C错误；
D．沙子发烫而水不热是因为水的比热容大，在相同的光照条件下，沙子升高的温度要大，故D错误。
故选B。
2．D
【详解】A．氢气在空气中燃烧会产生水，不存在污染，因此无污染是“水氢发动机”备受关注的原因之一，故A正确，A不符合题意；
B．氢气不仅燃烧无污染，而且热值大，所以氢气是发动机的一种理想燃料，故B正确，B不符合题意；
C．“水氢发动机”把氢气燃烧的内能转化为机械能，是利用内能做功的机械，故C正确，C不符合题意；
D．目前利用水制取氢气耗能高，因此“水氢发动机”的效率很低，故D错误，D符合题意。
故选D。
3．C
【详解】由甲图可知，电阻R1和滑动变阻器R2串联，电流表测电路中电流，电压表V1测R1两端电压，电压表V2测滑动变阻器R2两端电压；
A．滑片P从B端滑到A端的过程中，在A端，滑动变阻器连入电路的电阻为0，两端电压为0，由此可以得出，图2中MN是R1的U﹣I图像，EF是R2的U﹣I图像；故A正确，不符合题意；
B．由图2可知，滑片在B点时滑动变阻器的电阻最大，电流最小为0.4A，此时，R1两端的电压为4V，R2两端的电压为8V。由串联电路的电压特点可得，电源电压
故B正确，不符合题意；
C．滑片P在A端时，电路只有R1连入，电路的电流最大，由图2可知，电路的最大电流为1.2A，定值电阻
故C错误，符合题意；
D．滑片在B端时滑动变阻器的电阻最大，滑动变阻器的最大电阻为
故D正确，不符合题意。
故选C。
4．A
【详解】A．则由公式P＝I2R分析得知，电流相同时，灯丝最细处功率最大，故A符合题意；
B．灯丝最细处与较粗处长度相同，材料相同，根据电阻定律分析得知，灯丝最细处电阻最大，最细处与较粗处灯丝串联，电流相同，故B错误；
C．灯丝的长度和材料、温度相同，横截面积不同，因在其他条件相同时，导体越细，电阻越大，所以，灯丝最细处电阻最大，故C错误；
D．由可知，细灯丝两端的电压最大，故D错误。
故选A。
5．A
【详解】闭合开关S，此时小灯泡与定值电阻R0并联后再与滑动变阻器串联，由于要让小灯泡正常发光，根据并联电路的电压规律，定值电阻R0两端的电压等于灯泡两端的电压为U0，所以此时电流表的示数为；
②将电流表改接入灯泡所在支路，读出电流表示数为I，因变阻器滑片位置没变，灯泡正常发光，则小灯泡的额定功率为
故A符合题意，BCD不符合题意。
故选A。
6．A
【详解】A．当指示灯短路，开关断路时，校验灯接到a、f处时，校验灯两端电压为220V，能正常发光，当把校验灯接到a、b时，不能形成闭合回路，校验灯不发光，当把校验灯接到c、d时，校验灯和定值电阻串联，校验灯电压小于220V，校验灯有电流经过，校验灯发光较暗，当把校验灯接到e、f时，不能形成闭合回路，校验灯不发光，当把校验灯接到a、d时，校验灯和定值电阻串联，校验灯电压小于220V，校验灯有电流经过，校验灯发光较暗，当校验灯接到c、f处时，校验灯两端电压为220V，能正常发光，故A符合题意；
B．如果指示灯短路，定值电阻短路时，当把校验灯接到a、f处时，校验灯被短接，校验灯不发光，故B不符合题意；
C．当指示灯断路，开关短路时，当把校验灯接到a、b处时，有电流经过校验灯，校验灯会发光，故C不符合题意；
D．当定值电阻断路，开关断路时，当把校验灯接到c、d处时，不能形成闭合回路，校验灯不发光，故D不符合题意。
故选A。
7．B
【详解】AD．由电路图可知，灯泡L与滑动变阻器R串联，电压表测量变阻器两端的电压，灯泡正常发光时的电压为2.5V，功率为1.25W，灯泡正常发光时电路中的电流
因串联电路中各处的电流相等，且变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大=0.5A，此时变阻器接入电路中的电阻最小，因串联电路中总电压等于各分电压之和，所以，此时电压表的示数
UR=U﹣UL=4.5V﹣2.5V=2V
变阻器接入电路中的最小阻值
电路的最大总功率
P大=UI大=4.5V×0.4A=2.25W
灯泡的电阻
当电压表的示数最大为3V时，滑动变阻器接入电路中的电阻最大，灯泡的功率最小，此时灯泡两端的电压
UL′=U﹣UR′=4.5V﹣3V=1.5V
电路中的最小电流
电路中电流变化的范围是0.3A~0.5A，故AD正确，不符合题意；
B．滑动变阻器接入电路中的最大阻值
滑动变阻器阻值变化的范围是4Ω~10Ω，故B错误，符合题意；
C．灯泡的最小功率
PL′=I小2RL=(0.3A)2×5Ω=0.45W
故C正确，不符合题意。
故选B。
8． 不做功 变大 做功
【详解】（1）[1]提着滑板在水平路面上匀速前行，此时力的方向竖直向上，故他对滑板不做功。
（2）[2][3]滑板滑行过程中，轮子发热，机械能转化为内能，内能变大，是通过做功的改变内能的。
9． 机械能 做功 40
【详解】[1][2]点燃蜡烛时，气体温度升高，气体的密度变小，热空气就会向上运动，运动的热空气推动扇叶转动，运动的热空气对外做功，将内能转化为机械能，该过程和四冲程汽油机的做功冲程的能量转化相同。
[3]根据一个工作循环，飞轮转两周、完成四个冲程可知，飞轮转速是1200r/min＝20r/s，则每秒飞轮转动20圈，完成10个工作循环，要经过40个冲程。
10． 用电器 并 由负极到正极
【详解】[1]充电时蓄电池消耗电能，相当于用电器。
[2]并联电路中各个用电器互不影响，从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是并联连接的。
[3]手电筒工作时，电源外部导线中电流从正极经过用电器流到负极，电子定向移动的方向与电流的方向相反，电子由负极到正极做定向移动。
11． 火 地 断开
【详解】[1]根据家庭发生发生触电事故的原因可知，家庭电路的触电事故都是人体直接或间接跟火线接触造成的。
[2]在日常生活中，有金属外壳的家用电器在使用时，为了防止触电事故的发生，金属外壳一定要与地线相连。
[3]日常生活中，为了防止触电事故的发生，更换灯泡、搬动电器前应断开电源开关，形成断路。
12． 通电导体在磁场中受力运动 反向偏转 电流方向
【详解】[1]如图所示，电流表内部主要结构由磁体、线圈组成，指针随着线圈中通电导体在磁场中受力而运动。
[2][3]通电导体在磁场中受力的方向跟电流方向有关，若电流从正接线柱流入，指针会正方向偏转，若电流从负接线柱流入，就是改变了电流方向，指针会反方向偏转。
13． 下 变短 会
【详解】[1]已知电源的正、负极和通电螺线管的绕法，通电螺线管的上端为N极，由磁极间的相互作用规律可知，左侧小磁针的北极会向下偏转。
[2]当滑动片向右滑动时，滑动变阻器的阻值变小，由欧姆定律可知，电路电流变大，则通电螺线管的磁性增强，因为通电螺线管的上端为N极，根据同极相斥可知，弹簧的长度会变短。
[3]若调换电源的正负极，通电螺线管中的电流方向发生改变，螺旋管的磁极发生改变，上端变为S极，则小磁针的受力方向发生改变，故小磁针的指向 发生改变。
14． 大地（地线） 40 先变大后变小
【详解】（1）[1]加热器的金属外壳与火线接触了，外壳就会带电，如果外壳没有接地，人接触时就会发生触电，为避免金属外壳带电时发生触电事故，该加热器的金属外壳应与大地（地线）相连。
（2）[2]由题意知，白天和夜晚温度均为t0时加热元件的功率相同，则有
=
已知PL=100W，故解得P加热=400W，由P=可得加热元件的阻值
R===121Ω
由图乙可知，加热器的阻值为121Ω时，对应的温度为40℃，即t0=40℃。
（3）[3]闭合开关S，由图乙可知，若加热元件的温度从16℃升高37℃，加热元件的阻值先减小后增大，电压一定，由I=可知，通过加热元件的电流先变大后变小。
15．
【详解】由题知，在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯与插孔并联，并且开关在干路上；若保险丝断，即使开关闭合指示灯也不发光且插孔不提供电压，说明保险丝串联在干路上，这样，火线连接保险丝、开关后分开，一支路连接指示灯，另一支路连接三孔插座的右孔；三孔插座的左孔与指示灯的支路汇合后，再连接到零线上，如图所示
16．
【详解】由图可知，上面是火线，中间为零线，下面为地线；灯泡和开关的接法：火线先进入开关，开关要控制两盏灯，则开关应串联在干路上，家庭电路中两灯泡并联；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：
17．
【详解】通过电压表的正负接线柱，确定乙电磁铁中电流从左端流入。结合安培定则可知乙电磁铁左端为S极，乙电磁铁的右端为N极；根据磁极间相互作用规律确定小磁针下端为N极，上端为S极；甲电磁铁的右端为S极，根据电磁铁的绕向和电磁铁的磁极，结合安培定则可知，甲电磁铁中电流从右端流入，左端流出，所以电流表上为正接线柱，下为负接线柱。如图所示
18． 质量 相同 加热时间 乙 甲 ③
【详解】（1）[1][2]在探究“不同物质吸热能力”的实验中，物质吸热多少与多个因素有关，故实验采用控制变量法，即实验中应取质量相同的甲、乙两种液体，使用规格相同的电加热器加热。
[3]物质吸热多少不能直接测量，实验中利用转换法，即使用相同的加热器，在相同的时间内加热器放出热量相同，可认为被加热物质在相同时间内吸热相同，加热时间长的吸热多，加热时间短的吸热少，也就是通过加热时间来比较甲和乙两种液体吸收热量的多少。
（2）[4][5]从表格数据可以看出甲物质温度升高8℃需要用时2min，乙物质温度升高8℃需要用时1min，可得出：升高相同的温度，乙液体所需的加热时间更短，由于升高相同的温度，乙液体所需的加热时间更短，说明甲液体的吸热能力强。
[6]由甲物质温度升高8℃需要用时2min，乙物质温度升高8℃需要用时1min，可得升高相同温度时两物质所用加热时间之比为，即吸收热量之比，则甲与乙两种液体的比热容之比为。
（3）[7]图2中①是乙加热时温度随时间变化的图线，如果将初温相同的乙物质质量增加到原来的2倍，不考虑热损失，用相同的加热器加热，升高相同温度时吸收热量将是原来的2倍，也就是加热时间变为原来的2倍，则图2中的③符合题意。
19． 断开 电压表串联在电路中了 0.3 没有控制电压一定 反比 3
【详解】（1）[1]为保护电路，在连接电路过程中，开关要处于断开状态。
（2）[2]由图甲知道，电压表串联在电路中，由于电压表自身电阻非常大，所以造成电压表有示数，电流表无示数。
[3]滑动变阻器、定值电阻应串联，电压表应与定值电阻并联，可以将电阻右侧连接滑动变阻器的导线改接到电压表负接线柱上，如下图
（3）[4]由图乙知道，电流表所选量程是0～0.6A，分度值为0.02A，电流表的示数是0.3A。
[5]在探究电流与电阻的关系的实验中应控制定值电阻两端的电压一定，根据表中数据知道，第1次实验所控制的电压
U1=I1R1=0.6A×5Ω=3V
第3次实验所控制的电压
U3=I3R3=1A×15Ω=15V
第4次实验所控制的电压
U4=I4R4=0.12A×25Ω=3V
第5次实验所控制的电压
U5=I5R5=0.1A×30Ω=3V
所以错误的数据是第3次实验的数据，其原因是没有控制电压一定。
（4）[6]根据正确的实验数据得出实验结论是：当电压一定时，通过导体的电流与导体的电阻成反比。
（5）[7][8]由（3）知道，实验控制AB间的电压为3V不变。继续保持此电压不变，当电流表示数是0.6A时，电路电阻最小，此时允许接入电阻R的阻值最小
当滑动变阻器全部接入时，允许接入电阻R的阻值最大
解得
AB间允许接入电阻R的阻值范围是
20． R2 B 电功率 0.5 小于
【详解】（1）[1]测量灯泡的电功率时，灯泡两端电压为2.5V，则灯泡的电流
滑动变阻器的电阻
R1的电阻不够，R3允许通过的电流太小，故选择R2串联在电路中。
（2）[2]根据乙图可知，电压表选择的量程为0~3V，分度值为0.1V，指针指在2后两格，所以电压表示数为2.2V；若测量灯泡的额定功率，则灯泡两端电压为2.5V，需要将电压表示数增大，由串联分压可知，需要减小滑动变阻器的电压，即减小滑动变阻器的阻值，所以要将滑动变阻器的滑片向B端滑。
（3）[3]由丙图可知，阴影部分面积为电流与电压的乘积，由P=UI可知，阴影部分面积表示电功率大小。
[4]灯泡的额定电压为2.5V时，灯泡的电流为0.2A，则灯泡的额定功率
（4）[5]由丙图可知，灯泡的额定电压为2.5V时，灯泡的电流为0.2A；当灯泡的实际电流为额定电流一半时，即0.1A时，实际电压约为1V，则实际功率
当灯泡的实际电压为额定电压一半时，即1.25V时，实际电流约为0.13A，则实际功率
故P1小于P2。
21．（1）3.36×105J；（2）70%
【详解】解：（1）水吸收的热量
Q吸＝cm(t﹣t0)＝4.2×103J/(kg•℃)×1kg×(100℃﹣20℃)＝3.36×105J
（2）由可知，电水壶消耗的电能
W＝P加热t′＝1200W×400s＝4.8×105J
电水壶的效率
答：（1）水吸收的热量为3.36×105J；
（2）此过程中电水壶的效率为70%。
22．（1）100Ω；（2）1.32×105J；（3）39s
【详解】解：（1）只闭合S3时，空气炸锅为中温挡的简单电路，只有R2接入电路由
可得，R2的电阻
（2）当闭合S1、S3，断开S2时，R1、R2并联，并联电路中总电阻小于任意一个分电阻，此时电路中的电阻最小，空气炸锅为高温挡，因并联电路中各支路两端的电压相等，所以，高温挡正常工作2minR1产生的电热
（3）高温挡正常工作时，S1、S3闭合，R1、R2并联，R1的电功率
R2的电功率
P2=P中=484W
根据串并联电路中电功率的公式可得，高温挡的总功率
P高=P1+P2=1100W+484W=1584W
蛋挞的质量为
m=100g=0.1kg
蛋挞炸熟吸收的热量
Q吸=c蛋挞m（t2-t3）=3.63×103J/（kg•℃）×0.1kg×（190℃-20℃）=6.171×104J
若不计热量损失，则需要消耗的电能为
W′=Q吸=6.171×104J
由
可得，需要的时间为
答：（1）R2的电阻为100Ω；
（2）高温挡正常工作2min，电流通过R5产生的电热为1.32×105J；
（3）若不计热量损失，一次炸熟100g葡式蛋挞大约需要39s。
23． 总功率 电流 零 并 800
【详解】（1）[1][2]家庭电路中“超负荷”是指家庭用电器的总功率过大；根据P=UI可知，家庭电路的电压不变，根据P=UI可知，电路中的电流，当电路中总功率过大时，电路中的电流也跟着过大。
（2）[3][4]由图乙可知，插座背面接线示意图，根据开关应接在火线上可知，中间的电线是火线，最上面的一根线应该是零线；两孔插座与三孔插座的用电器可以独立工作、互不影响，则两孔插座与三孔插座是并联的。
（3）[5]转盘转动24转，则电饭煲消耗的电能
因此时电饭煲正常工作，则电饭煲的额定功率
24． 断开 0.27 1.8 3.54 28 亮暗交替发光
【详解】（1）[1]当转向开关与触点“2和3”刚接通时，电磁铁中有电流通过，右转指示灯发光较暗，说明电流较小，电阻R0被接入电路，此时触点A和触点B断开。
[2]当衔铁被吸下，触点A与B接通，电磁铁和R0被短路，右转指示灯发光较亮，由可得指示灯的电阻为
[3]当右转指示灯发光较暗时，指示灯的实际功率为
由可得，指示灯两端的实际电压为
（2）[4]由乙图可知，交替工作的周期为1.5s，一个周期内正常发光的时间为0.5s，则右转指示灯闪烁交替工作3s内，正常发光时间为
微弱发光的时间为
由可得，正常发光消耗的电能为
较暗发光时消耗的电能为
3s内共消耗电能为
（3）[5]指示灯发光较暗时，两端的实际电压为1.8V，功率为0.27W，则电路中的电流为
因串联电路中总电压等于各分电压之和，所以R0两端的电压为
因串联电路中各处的电流相等，所以发光较暗时，R0的阻值为
（4）[6]当转向开关与触点“2和4”刚接通时，电磁铁中有电流通过，右转指示灯发光较暗，接着衔铁被吸下，触点A与B接通，电磁铁和电阻R0被短路，右转指示灯发光较亮，由于电磁铁中没有电流通过，触点A与B分离，电磁铁中又有电流通过，随后电磁铁又将衔铁吸下，右转指示灯会亮暗交替发光。
25． 电磁感应 内 1.4 6.44×107 ① 16 1.8×105
【详解】（1）[1][2]发电机的原理：根据电磁感应原理发电的，发电过程中，动能除了转化为电能外，由于线圈有电阻，还有部分能量转化为内能。
（2）[3][4]汽车正常行驶100km消耗燃油的体积为
2L=2×10-3m3
消耗燃油的质量为
m=ρV=0.7×103kg/m3×2×10-3m3=1.4kg
完全燃烧这些燃油产生的热量为
Q=qm=4.6×107J/kg×1.4kg=6.44×107J
（3）[5]先让汽车正常行驶，然后关闭发动机，因为开启发电机情况下，部分动能要转化为电能，汽车速度v下降较快，因此通过的路程s较短，动能Ek减少较快，所以由Ek-s图象可知，表示开启发电机进行测试的图线是①。
（4）[6]测试过程中，汽车牵引力的功率
（5）[7]据题可知，汽车储能效率为60%，因此关闭发动机，同时发电机开始工作，转化为内能的动能
(1-60%)Ek0=40%×4.5×105J=1.8×105J
相关试卷
2023-2024学年广东省汕头市金平区九上物理期末监测模拟试题含答案： 这是一份2023-2024学年广东省汕头市金平区九上物理期末监测模拟试题含答案，共8页。
2023年广东省汕头市金平区中考物理模拟预测试题（含解析）： 这是一份2023年广东省汕头市金平区中考物理模拟预测试题（含解析），共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
2021年广东省汕头市中考物理模拟试题（含解析）： 这是一份2021年广东省汕头市中考物理模拟试题（含解析），共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
