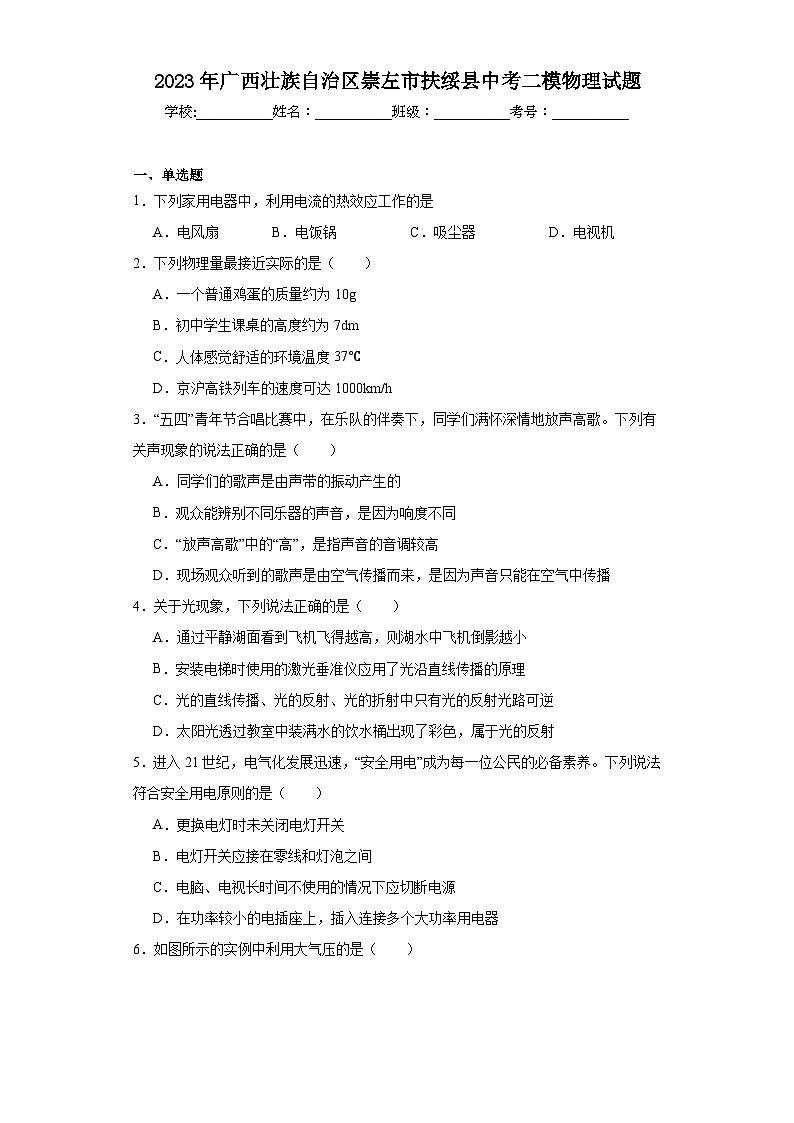

2023年广西壮族自治区崇左市扶绥县中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列家用电器中，利用电流的热效应工作的是
A．电风扇 B．电饭锅 C．吸尘器 D．电视机
2．下列物理量最接近实际的是（　　）
A．一个普通鸡蛋的质量约为10g
B．初中学生课桌的高度约为7dm
C．人体感觉舒适的环境温度37℃
D．京沪高铁列车的速度可达1000km/h
3．“五四”青年节合唱比赛中，在乐队的伴奏下，同学们满怀深情地放声高歌。下列有关声现象的说法正确的是（　　）
A．同学们的歌声是由声带的振动产生的
B．观众能辨别不同乐器的声音，是因为响度不同
C．“放声高歌”中的“高”，是指声音的音调较高
D．现场观众听到的歌声是由空气传播而来，是因为声音只能在空气中传播
4．关于光现象，下列说法正确的是（　　）
A．通过平静湖面看到飞机飞得越高，则湖水中飞机倒影越小
B．安装电梯时使用的激光垂准仪应用了光沿直线传播的原理
C．光的直线传播、光的反射、光的折射中只有光的反射光路可逆
D．太阳光透过教室中装满水的饮水桶出现了彩色，属于光的反射
5．进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法符合安全用电原则的是（　　）
A．更换电灯时未关闭电灯开关
B．电灯开关应接在零线和灯泡之间
C．电脑、电视长时间不使用的情况下应切断电源
D．在功率较小的电插座上，插入连接多个大功率用电器

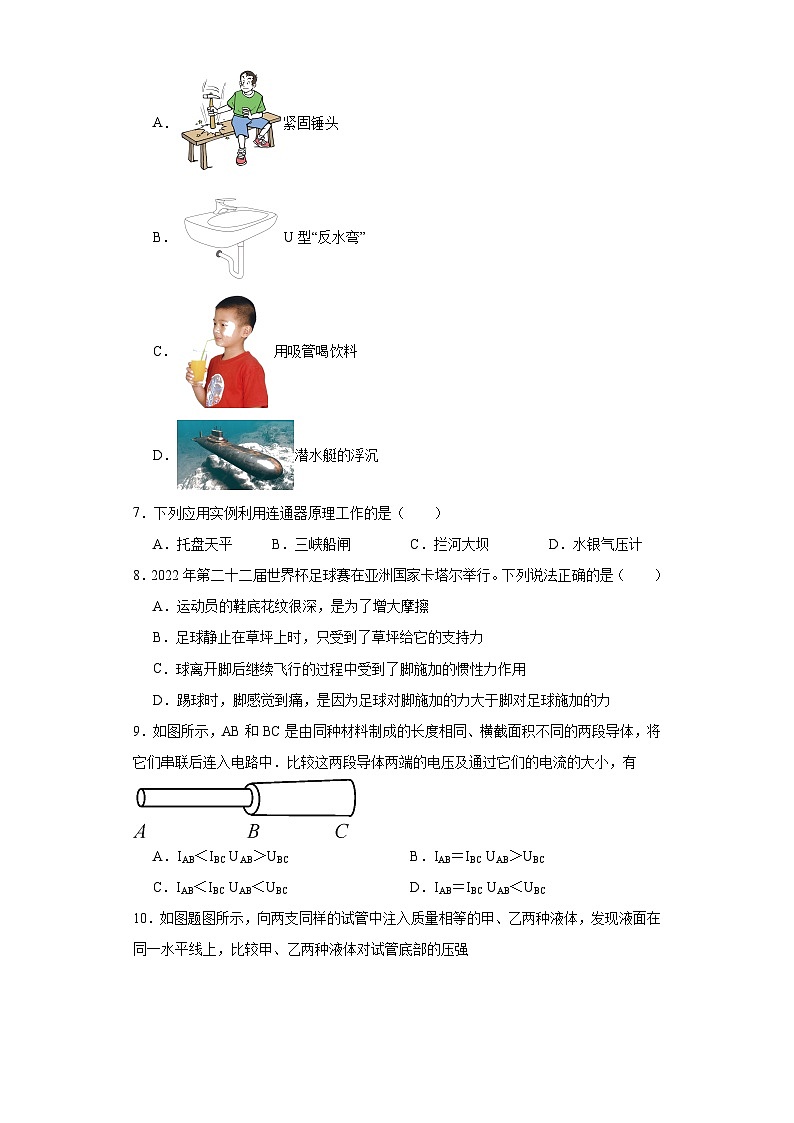

6．如图所示的实例中利用大气压的是（　　）
A．紧固锤头
B．U型“反水弯”
C．用吸管喝饮料
D．潜水艇的浮沉
7．下列应用实例利用连通器原理工作的是（　　）
A．托盘天平 B．三峡船闸 C．拦河大坝 D．水银气压计
8．2022年第二十二届世界杯足球赛在亚洲国家卡塔尔举行。下列说法正确的是（　　）
A．运动员的鞋底花纹很深，是为了增大摩擦
B．足球静止在草坪上时，只受到了草坪给它的支持力
C．球离开脚后继续飞行的过程中受到了脚施加的惯性力作用
D．踢球时，脚感觉到痛，是因为足球对脚施加的力大于脚对足球施加的力
9．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有

A．IAB＜IBC UAB＞UBC B．IAB＝IBC UAB＞UBC
C．IAB＜IBC UAB＜UBC D．IAB＝IBC UAB＜UBC
10．如图题图所示，向两支同样的试管中注入质量相等的甲、乙两种液体，发现液面在同一水平线上，比较甲、乙两种液体对试管底部的压强

A．甲大 B．乙大 C．一样大 D．无法确定
11．某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（　　）
A． B．
C． D．
12．关于电学知识，下列说法正确的是（　　）
A．智能家居中的芯片的主要成分是硅，它是超导体材料
B．若用半导体材料做教室内的输电线，可以降低电能损耗
C．通电金属导体，其中电荷定向移动的方向与电流方向相反
D．两个电阻并联，其中一个电阻阻值变大，并联总阻值变小
13．生活中很多现象都蕴含着物理知识，下列说法中不正确的是（　　）
A．塑料吸盘能牢牢吸在玻璃上，说明分子间存在引力
B．用水作汽车冷却剂是利用了水的比热容大的特点
C．冬天跑步，身体就感觉暖和，是通过做功的方式改变身体的内能
D．端午期间，粽香四溢，能闻到粽香是由于分子在不停地做无规则运动

二、多选题
14．下列几个关于实验研究方面的表述，其中正确的是（　　）
A．实验时，在测量方法正确的前提下，还会出现不同的实验结果都是因为误差
B．在研究真空能否传声的实验中，所用到的探究方法是“实验+推理”的方法
C．在利用伏安法测小灯泡电阻时，不需要多次测量求平均值减小误差
D．研究影响导体电阻大小因素时，根据灯泡亮度判断电阻的大小是推理法
15．2022年4月16日9时56分，“神舟十三号”载人飞船返回舱在东风着陆场成功着陆，三位航天员身体状态良好，标志着“神舟十三号”载人飞行任务取得圆满成功。下列关于飞船返回舱返回过程的说法正确的是（　　）
A．返回舱返回地面在匀速下降阶段，其机械能减小
B．返回舱进入大气层时宛如一颗“火流星”，是因为内能转化为机械能
C．返回舱进入大气层时舱体表面敷设的特殊材料升华放热，具有降温作用
D．返回舱距地面1.2m，反推发动机点火“刹车”，利用了力的作用是相互的
16．如图所示，均匀正方体甲和乙放置在水平地面上，对地面的压强相等。现沿竖直方向均切去部分后，剩余部分对地面的压力相等，设正方体原来的质量分别为、，密度分别、，甲、乙切去的体积分别、，切去的质量分别、。则下列关系正确的是（　　）

A．；
B．；
C．；
D．；

三、填空题
17．我国自行设计的核动力航空母舰正在筹备中，核反应堆利用的是核 （选填“裂变”或“聚变”）；航母指挥塔台通过 完成与飞机之间的通讯。
18．如图所示是小华用漆包线和磁体制作的一台发电机，制作时用刀片将线圈两端的漆全部刮掉，作为转动轴，用纸做一个小风车固定在转轴上，将转轴放在支架上，将发电机与小量程电流表相连，转动小风车，电流表指针左右偏转，电路中电流的方向 （选填“改变”或“不变”），若将小量程电流表换成电池，线圈 （选填“能”或“不能”）持续转动。

19．“做实验”是一种重要的学习方法，在学习沸腾知识时，小雨做了如下实验：水沸腾后把烧瓶从火焰上拿开，水会停止沸腾，迅速塞紧瓶塞，把烧瓶倒置并向瓶底浇冷水，如图所示。烧瓶内的水重新沸腾，此过程中烧瓶内水蒸气遇冷 （填物态变化名称），气压减小，水的沸点 。

20．如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L2两端的电压为 V； 若断开开关，电压表示数将 （选填 “变大”“变小”或“不变”）。

21．自热食品成为当下户外必备的一种时尚快餐。某品牌自热食品的发热包可以将600g的水从10℃加热至沸腾（标准大气压下），此过程中提供给水的热量至少为 J。如果用热效率为90%的酒精灯给600g水加热升高同样的温度，至少需要 g酒精。[c水=4.2×103J/（kg·℃）、q酒精=3×107J/kg]
22．一个盛有水，底面积为100cm2的薄壁柱形容器（质量不计）放在电子秤上，用细线将底面积相同的A、B均匀实心长方体（ρ水＜ρA＜ρB），从如图甲所示位置匀速放入水中，直至A刚好浸没在水中（A、B未接触到容器），整个过程水未溢出，电子秤示数m与时间t的关系如图乙所示。当t=0时，水对容器底部的压强为 Pa；乙图中电子秤的示数m= kg。


四、作图题
23．请在图中画出光线AO从空气射入水中时的反射光线和折射光线。
( )

24．某人利用滑轮组向下拉绳提起物体，请在图中画出绳子绕法。


五、实验题
25．如图所示是小净利用刻度均匀的杠杆做“探究杠杆平衡条件”的实验。

（1）实验前没挂钩码，杠杆静止的位置如图甲，为使杠杆在水平位置平衡，应将螺母向 （选填“左”或“右”）端调节。
（2）进行多次实验的目的是 （单项选择，选填正确答案标号）。
A．取平均值减小误差
B．归纳出物理规律
C．使每组数据更准确
（3）如图乙，由杠杆的平衡条件可知杠杆的 （选填“左”或“右”）端会下沉；要使杠杆重新在水平位置平衡，在不改变两侧钩码各自数量的前提下，仅需把左侧钩码 。
（4）如图丙，用同一弹簧测力计两次挂在杠杆的同一位置用力拉（不超过弹簧测力计的量程），均使杠杆在水平位置平衡，弹簧测力计第二次的示数比第一次的示数 （选填“大”或“小”）。
26．（1）某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，如图甲所示，其中有一处明显错误，请指出错误之处： 。根据记录的实验数据，绘制了如图乙所示的温度随时间变化关系的图像，由图像可知 吸热能力强。
（2）如图丙所示为“探究液体内部压强与哪些因素有关”实验的装置，实验中通过观察U形管两侧液面 来显示压强大小，手指轻按压强计上金属盒的橡皮膜，观察到U形管中液面不发生变化，说明该装置 （选填“漏气”或“不漏气”）。
（3）一束平行于主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，如图丁所示，则该透镜的焦距为 cm，调节各元件位置如图戊所示，可在光屏上得到一个清晰、倒立、 （选填“放大”“缩小”或“等大”）的实像。

27．在“探究影响浮力大小的因素”的实验中，雷老师设计了以下实验：用测力计悬挂高H=10cm的均匀实心铁圆柱体，读出测力计的示数F1，然后将圆柱体放入装有适量水的足够高的柱形容器中，如图甲所示，稳定后读出此时测力计的示数F2，计算出圆柱体所受浮力为F浮；逐步改变圆柱体下表面浸入液体的深度h，并用刻度尺测出圆柱体每次实验浸入水中前、后的液面深度，计算出水对容器底部的压强增加量Δp，并将测量结果填入表格中，在实验过程中，圆柱体始终保持竖直。
序号
h/m
Δp/Pa
F浮/N
1
0.02
100
2
2
0.03
150
3
3
0.04
200
4
4
0.05
250
5
5
0.10
500
10
6
0.12
500
10
7
0.20
500
14
  （1）在实验过程中，圆柱体所受浮力的计算式：F浮= （用题中的字母表示）；
（2）小欣对表中实验1至5五组数据分析得出：浸在液体中的物体受到的浮力与物体 ；
（3）小欣同学对5、6两组实验数据进行分析时发现：在同种液体内，物体所受浮力的大小与浸没的深度无关；但第7组的数据中浮力却变大了，你认为造成第7组数据中所测浮力变大的原因可能是 ；
（4）小欣将柱形容器中的水换成酒精，重复以上实验，在1至5次实验时，发现圆柱体下表面浸入水中和酒精中的深度h相同时，弹簧测力计的示数均变大了，由此说明：浸在液体中的物体受到的浮力还与 有关；
（5）将盛水的柱形容器换成与柱形容器底面积相同的足够高的梯形容器，如图乙所示，再将铁圆柱体按上述操作重复进行实验，请你进行分析：当h=0.06m时，Δp （选填“>”“<”或“=”）300Pa，此时圆柱体所受浮力F浮= N；
（6）图乙中换盛等深的密度未知的某种液体，再将铁圆柱体按上述操作进行实验，当h=0.06m时，根据测力计的示数计算出柱体所受的浮力为7.8N，则未知液体的密度ρx= kg/m³。
28．电学实验课上，老师提供了“20Ω ； 1A”字样的滑动变阻器R1、定值电阻（5Ω、10Ω、15Ω、20Ω）、小灯泡、两节干电池等器材。利用所学的知识，请你帮助小鹏同学完成下面的实验。

（1）探究电流与电阻的关系；
①小鹏连接了如图甲所示的电路，其中有一根导线连接错误，请在错误的导线上画“×”并用笔画线代替导线，将电路连接正确 ；
②正确连接电路后，根据现有器材，为了让四个电阻单独接入电路都可完成实验，定值电阻两端的电压不能低于 V；
③电路中接入5Ω电阻，闭合开关前，将滑动变阻器的滑片移至最 （选填“左”或“右”）端。闭合开关，移动滑片，电流表的示数如图乙所示，为 A；
（2）小鹏想测量已知I额的小灯泡额定功率。老师从实验室中拿出最大阻值未知的滑动变阻器和一个电压未知的电源（以上两器材均能满足实验要求），经过思考，利用原有的滑动变阻器R1（已知最大阻值为）、电流表等器材，小鹏设计了如图丙所示的电路，虚线框内应填上滑动变阻器或，请你帮他完成实验；
①先将、的滑片移至最右端，闭合开关S、S1，断开开关S2，再将的滑片移至最左端，电流表的示数为I1；
②将的滑片移至最右端。断开开关S1，闭合开关S、S2，向左移动 的滑片，直至电流表的示数为I额；
③ ，断开开关S2，闭合开关S、S1，电流表的示数恰好为I2；
④小灯泡的额定功率表达式为P额= （用符号表示）。

六、计算题
29．5G无人配送车可以实现非接触“安心送”，在很多大城市已经大显身手。如图甲所示为一辆5G无人配送车满载送货的情景，此次配送车运动的路程与时间图像如图乙所示，已知配送车满载质量为420kg，轮胎着地总面积为240cm2，在水平路面上匀速行驶时受到的阻力为200N。求：
（1）前5min配送车的速度；
（2）满载时配送车对地面的压强；
（3）本次配送中牵引力所做的功。

30．如图所示为一种水箱的温控加热装置原理图。图中控制开关的通断由控制电压U控制，R₁为调温器，可设定不同温度，控制电压U随之改变，进而影响电热器的工作状态，达到温控作用。R₂为热敏电阻，用于探测水的温度，其阻值与水温关系如下表所示。已知电热器标有“220V，440W”字样，温控装置的电源电压恒为10V。
R₂温度t/
0
10
20
30
40
50
R₂电阻R/Ω
8
7
6
5
4
3
（1）求电热器正常工作时的电流；
（2）求电热器正常工作100s产生的热量；
（3）若调整控制电压U及R₁的阻值，当R₁接入电路的阻值为6Ω时，R₂的电功率为4W，此时控制开关恰好断开，求此时的控制电压。

31．一底面积为80cm²的容器放置在水平地面上（如图甲所示），内放有一柱形物体。物体是由高20cm、底部嵌有金属块的塑料制成。缓慢向图甲所示容器中注水到一定深度时物体会漂浮，继续注水到24cm时停止，注水质量m与容器中水的深度h的关系图像如图乙所示。当把物体水平切掉一部分后，剩余部分放入水中恰好悬浮（如图丙所示），测得物体剩余部分的质量为0.5kg。（、）求：
（1）剩余部分悬浮于水中时受到的浮力；
（2）注水停止时水对容器底部的压力；
（3）物体水平切掉的高度Δh和图乙中m2的值。


参考答案：
1．B
【分析】根据“下列家用电器中，利用电流的热效应工作的”可知，本题主要考查学生对：电流的热效应，以及电能和其它形式能的相互转化，根据电流的热效应就是把电能转化为内能进行求解．
【详解】电风扇、电冰箱主要是把电能转化为机械能；电视机主要是把电能转化为声能和光能．
只有电饭锅是把电能转化为内能，是利用电流的热效应．
故选B．
2．B
【详解】A．一个普通鸡蛋的质量约为50g，故A不符合题意；
B．初中学生课桌的高度约为7dm，即70cm，故B符合题意；
C．人体感觉舒适的环境温度约为25℃，故C不符合题意；
D．京沪高铁列车的速度可达300km/h，故D不符合题意。
故选B。
3．A
【详解】A．声音由物体的振动产生，同学们的歌声是由声带的振动产生的，故A正确；
B．观众能辨别不同乐器的声音，是因为音色不同，故B错误；
C．“放声高歌”中的“高”，是指声音的响度较大，故C错误；
D．声音的传播靠介质，现场观众听到的歌声是由空气传播而来，固体和液体也能传播声音，故D错误。
故选A。
4．B
【详解】A．通过平静湖面看到飞机的倒影是平面镜成像，平面镜成正立、等大的虚像，所以无论飞机飞多高，飞机在湖水中的像的大小是不变的，故A错误；
B．激光垂准仪是利用光沿直线传播的原理，将与视准轴重合的可见激光产生的铅垂线来对准基准点，从而进行定位的仪器，故B正确；
C．光的直线传播、光的反射、光的折射中光路都是可逆的，故C错误；
D． 由于不同波长的光在同一介质中的折射率不同而造成分光就呈现了彩色，太阳光透过装满水的饮水桶出现了彩色属于光的折射，故D错误。
故选B。
5．C
【详解】A．更换灯泡时，电灯开关应处于断开状态，更安全，故A不符合题意；
B．电灯开关应接在火线和灯泡之间，断开开关更换灯泡时更安全，故B不符合题意；
C．电脑、电视长时间不使用的情况下应切断电源，避免长期待机耗电，故C符合题意；
D．在功率较小的电插座上，插入连接多个大功率用电器，用电器功率过大会使干路电流过大，容易引发火在，故D不符合题意。
故选C。
6．C
【详解】A．把锤柄在凳子上撞几下，就能紧固锤头，利用的是惯性，故A不符合题意；
B．排水管的U型“反水弯”是利用连通器原理来工作的，故B不符合题意；
C．用吸管吸饮料，用力一吸，吸管内的大气压小于外界大气压，水在外界大气压的作用下，被压入口腔内，所以用吸管吸饮料利用的是大气压，故C符合题意；
D．潜水艇的浮沉是靠改变自身重力实现的，利用的是物体的浮沉条件，故D不符合题意。
故选C。
7．B
【详解】A．托盘天平是等臂杠杆，利用的是杠杆平衡条件，不是连通器，故A不符合题意；
B．船闸在工作时，闸室分别与上游和下游构成连通器，是利用连通器原理工作的，故B符合题意；
C．拦河大坝是根据液体压强随深度的增加而增大建造的，其结构不属于连通器，故C不符合题意；
D．水银气压计是根据大气压强的原理制成的，故D不符合题意。
故选B。
8．A
【详解】A．运动员的鞋底花纹很深，是通过增大接触面的粗糙程度来增大摩擦，故A正确；
B．足球静止在草坪上时，受到了重力和草坪给它的支持力，故B错误；
C．球离开脚后继续飞行是由于足球具有惯性。惯性是物体本身具有的一种性质，不是力，故C错误；
D．踢球时，脚感觉到痛，是因为脚受到足球对脚施加的力。因为物体间力的作用是相互的，足球对脚施加的力等于脚对足球施加的力，故D错误。
故选A。
9．B
【分析】导体电阻大小由导体的材料、长度和横截面积决定；分析AB和BC导体的电阻的大小关系，根据串联电路的电流特点及欧姆定律分析这两段导体两端的电压关系．
【详解】导体AB与BC串联接入电路，由串联电路的电流特点得到串联电路的电流处处相等，所以IAB=IBC，导体AB与BC的材料、长度相同，AB的横截面积小于BC的横截面积，所以RAB＞RBC，因为IAB= IBC，由U=IR得到UAB＞UBC。
故选B。
10．A
【分析】由于乙管的倾斜，判断甲乙两试管中液体的体积的大小，再判断密度的大小，根据判断液体对试管底的压强。
【详解】由于甲试管是竖直放置，乙试管倾斜，液体相同深度，所以V乙＞V甲，甲、乙两相同的试管装有质量相等的液体，根据再根据，甲的密度大，甲乙两液面相同，深度相同，甲的压强大．
故选A．
11．D
【详解】A．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故A不符合题意；
B．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，那么电铃分担的电压变大，故电表示数也变大，故B不符合题意；
C．电铃与可变电阻R并联，当管内液体质量减少时，通过电铃的电流不变，电铃不会响，故C不符合题意；
D．当输液管内液体质量减少，可变电阻R的阻值变小，分担的电压变小，电表示数也变小，可变电阻R的阻值变小，电流变大，达到一定程度，电铃会响，故D符合题意。
故选D。
12．C
【详解】A．智能家居中的芯片的主要成分是硅，它不是超导体材料，是半导体材料，故A错误；
B．半导体材料的导电性能介于导体和绝缘体之间，不适合用来做教室内的传输线，故B错误；
C．金属导体里面定向移动的为带负电的自由电子，所以自由电子定向移动的方向与电流方向相反，故C正确；
D． 两个电阻并联，其中一个电阻阻值变大，根据可知，通过支路的电流变小，根据并联电路中电流规律可知，干路的总电流变小，则电路的总电阻变大，故D错误。
故选C。
13．A
【详解】A．塑料吸盘能牢牢吸在玻璃上，是利用大气压的作用，故A错误，符合题意；
B．水的比热容较大，吸热或放热本领大。用水作汽车冷却剂是利用了水的比热容大的特点，在同等情况下，能够吸收较多的热量，故B正确，不符合题意；
C．做功和热传递都能改变物体的内能。冬天跑步，身体就感觉暖和，是通过做功的方式改变身体的内能，故C正确，不符合题意；
D．粽香四溢，能闻到粽香属于扩散现象，说明分子在不停地做无规则运动，故D正确，不符合题意。
故选A。
14．BC
【详解】A．实验时，测量方法正确，也有可能是读数错误或者仪器选择不合理导致实验结果不同，这些方式导致的测量结果不同叫错误，而不是误差，故A错误；
B．研究真空能否传声的实验中，随着玻璃罩内空气逐渐被抽出，听到的声音逐渐减弱，进一步推理，如果玻璃罩内变成真空，则将听不见声音，即真空不能传声，是运用了“实验+推理”的方法，故B正确；
C．小灯泡灯丝电阻随温度的升高而增大，所以用伏安法测小灯泡电阻时，取平均值是毫无意义的，故C正确；
D．电阻大小不能直接观察，研究影响导体电阻大小的因素时，据灯泡的亮度判断电阻的大小，运用的是转换法，故D错误。
故选BC。
15．AD
【详解】A．动能与质量和速度有关，重力势能与质量和高度有关。返回舱返回地面在匀速下降阶段，其动能不变，重力势能减小，所以机械能减小，故A正确；
B．返回舱进入大气层时宛如一颗“火流星”， 是因为此过程中克服空气阻力做功，机械能转化为内能，故B错误；
C．返回舱进入大气层时舱体表面敷设的特殊材料升华吸热，具有降温作用，故C错误；
D．返回舱距地面1.2m，反推发动机点火后，气体向下喷出，因为物体间力的作用是相互的，气体给发动机一个向上的反作用力，使返回舱速度减小，从而平衡着陆，故D正确。
故选AD。
16．BC
【详解】A．如图所示，甲的底面积比乙的底面积小，因为甲乙放置在水平地面上，对地面的压强相等，根据可得乙正方体对地面压力较大，则乙的重力较大，乙的质量较大，即，故A错误；
B．如图所示，甲和乙是均匀正方体，乙的边长比甲的边长大，放置在水平地面上，对地面的压强相等。根据可得，甲的密度大，即；又因为，故B正确；
CD．因为切去部分后，剩余部分对地面的压力相等，则剩余部分的重力相等，根据可知剩余部分的质量相等；又因为，所以乙切去部分的质量比甲切去部分的质量大，即。因为，，根据可得，乙正方体被切去的体积较大，即，故C正确，D错误。
故选BC。
17． 裂变 电磁波
【详解】[1]核动力航空母舰上的核反应堆是利用核裂变时释放的核能发电的。
[2]移动通信、卫星都是用电磁波传递信息的，航母上的指挥部通过电磁波与飞行员进行联系。
18． 改变 不能
【详解】[1]由题意可知，转动小风车，电流表指针左右偏转，说明电流一会从正接线柱流入，一会从负接线柱流入，电路中的电流方向是改变的。
[2]将小量程电流表换成电池，不需要转动小风车，有电流流过线圈，线圈不能持续转动，因为线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去。
19． 液化 降低
【详解】[1]当向瓶底浇冷水时，烧瓶内水蒸气遇冷液化，气压减小。
[2]由于瓶内液面上方气压减小，导致沸点降低，烧瓶内的水重新沸腾。
20． 1 变大
【详解】[1]由电路图知，当S闭合后，两灯串联，电压表测的是灯两端的电压，故灯两端的电压为1V。
[2]断开开关后，电压表测电源电压，此时示数为3V，故电压表示数将变大。
21． 8.4
【详解】[1]在标准大气压下，水沸腾时的温度为100℃，因此将600g的水从10℃加热至沸腾（标准大气压下），此过程中提供给水的热量至少为

[2]由题意可知，酒精完全燃烧放出的热量为

根据Q放=mq可得，需要完全燃烧酒精的质量为

22． 8000 8.6
【详解】[1]由图乙知道，当t=0时，电子秤示数为8kg，即水的质量为8kg，此时物体B还没浸入水中，由于轻质薄壁容器为柱形，所以水对容器底产生的压力为

水对容器底部的压强为

[2]由图乙知道，从26s电子秤示数增加，说明物体A开始浸入水中，由于A、B底面积均相同，浸入水中的速度总保持不变，所以A、B浸入水中的体积（排开水的体积）之比为

由知道，A、B排开水的质量之比为1∶2，由图乙知道，B排开水的质量为
m排B=8.4kg﹣8kg=0.4kg
所以A排开水的质量为

所以乙图中电子秤的示数为
m=8.4kg+0.2kg=8.6kg
23．
【分析】根据题意，本题考查的内容是光的反射定律和光的折射定律。
【详解】反射光线、入射光线分居法线两侧，反射角等于入射角；折射光线、入射光线分居法线两侧，当光从空气斜射入水中时，折射光线靠近法线偏折，折射角小于入射角。法线是过入射点垂直于分界面的直线，法线不是实际存在的，用虚线画出。

24．
【详解】由题意可知，需要改变施力方向，向下拉绳提起物体，则绕绳方法如下图所示：

25． 右 B 左 靠近支点移动一格 大
【详解】（1）[1]调节杠杆在水平位置平衡，杠杆右端偏高，左端的平衡螺母应向上翘的右端移动，使杠杆在水平位置平衡。
（2）[2]如果实验次数太少，实验研究得出结论具有偶然性，不具有普遍性，实验结论必须在多次实验的基础上得出，这样才能有效地避免实验结果偶然性出现。
故选B。
（3）[3]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆平衡条件，，即

故左端下沉。
要使杠杆重新在水平位置平衡，在不改变两侧钩码各自数量的前提下，只需要将左侧的钩码靠近支点O一个格，则有

（4）[4]如图丙所示，保持作用点不变，当测力计从第一次位置到第二次位置时，此时F的力臂变短，根据杠杆的平衡条件，力变大，所以弹簧测力计第二次的示数比第一次的示数大。
26． 没有控制液体的质量相同 水 高度差 漏气 10.0 缩小
【详解】（1）[1]如图甲所示，两个烧杯中装了相同体积的水和煤油是不对的，这个实验应该控制液体的质量相同。
[2]由乙图可知，在上升了相同温度的条件下，水需要加热更长的时间，因为加热装置效率相同，说明水在更长的时间内吸引了更多的热量，则说明水的吸热能力更强。
（2）[3]如图丙所示，液体压强的大小是通过观察U形管两侧液面高度差来体现的。
[4]手指轻按压强计上金属盒的橡皮膜，就是手指对橡皮膜产生了压强，但是观察到U形管中液面不发生变化，说明该装置有地方漏气，需要检查设备的气密性。
（3）[5]如丁图所示，刻度处分度值为1cm，从凸透镜光心到最小最亮的光斑（焦点）的距离即是焦距为10.0cm。
[6]如图戊所示，物距大于像距，根据凸透镜成像原理可知，此时光屏上成缩小的、倒立的实像。
27． F1-F2 浸入液体的体积或排开液体体积有关 圆柱体触压到容器底部 液体密度 < 6 1.3×103
【详解】（1）[1]未放入水中时弹簧测力计测量的是圆柱体的重力，放入液体中后，根据二力平衡可得
F2+F浮=F1
所以浮力
F浮=F1- F2
（2）[2]根据表中数据可以发现，随着圆柱体下表面浸入液体中，排开液体的体积逐渐增加，圆柱体所受到的浮力逐渐变大，所以浸在液体中的物体所受到的浮力与物体排开液体的体积有关。
（3）[3]因为浮力大小是根据公式F浮=F1- F2计算得出，圆柱体的重力不会改变，浮力变大， 说明F2变小，是由于圆柱体底部接触到了容器底部，容器底部对圆柱体有一个竖直向上的支持力导致的。
（4）[4]前后两次实验只改变了液体的种类，其他条件未改变，而弹簧测力计的示数发生了改变，说明浸在液体中的物体受到的浮力还与液体的密度有关。
（5）[5]当圆柱体浸入到液体中的相同深度处时，圆柱体排开液体的体积仍未改变，但由于容器换成了截面为梯形的容器，所以容器内液面上升的高度将没有圆柱形容器时的高，所以容器底部压强的变化将小于300Pa。
[6]由表中数据可知，当圆柱体所受浮力为10N时，圆柱体处于浸没状态，所以由阿基米德原理可得
F1=ρgV排=ρgh1S底=1×103kg/m3×10N/kg×0.1m×S底=10N
解得
S底=0.01m2
所以当h=0.06m时，圆柱体所受的浮力
F2=ρgh2S底=1×103kg/m3×10N/kg×0.06m×0.01m2=6N
（6）[7]由题意得
F3=ρxgh2 S底=ρx×10N/kg×0.06m×0.01m2=7.8N
解得
ρx=1.3×103 kg/m3
28． 1.5 左 0.4 R2 保持R2滑片位置不动

【详解】（1）[1]原电路图中，变阻器没有接入电路，电压表并联在定值电阻和变阻器两端是错误的；变阻器应串联在电路中，电压表应并联在定值电阻两端，如图所示：

[2]研究电流与电阻的关系，要控制电压表示数不变，变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律，变阻器分得的电压
U滑=U源-UV=3V-UV
根据分压原理有

即

因电压表示数UV为定值，由①式知，方程左边为一定值，故右边也为一定值，故当定值电阻取最大时，变阻器连入电路中的电阻最大，由①式得

解得电压表的示数U=1.5V，即为完成实验，电压表的最小电压为1.5V。
[3]为了保护电路，闭合开关前，将滑动变阻器的滑片移至阻值最大处，即最左端。
[4]闭合开关，移动滑片，电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.4A。
（2）[5][6][7]为了完成实验，在图丙的虚线框内填上滑动变阻器R1、R2，如图所示：

先将R1、R2的滑片移至最右端。闭合开关S、S1，断开开关S2，再将R2的滑片移至最左端，电流表的示数为I1；将R2的滑片移至最右端。断开开关S1，闭合开关S、S2，向左移动R2的滑片，直至电流表的示数为I额；R2滑片位置不动，断开开关S2，闭合开关S、S1，电流表的示数恰好为I2；在步骤②中，R1与R2串联，且R2的阻值为0，电路为只有R1的简单电路，此时R1的阻值最大，电流表测串联电路电流为I1，根据欧姆定律，电源电压
U=I1R1=I1R0
在步骤③中，R2与灯泡串联，电流表测串联电路电流；向左移动R2的滑片，使电流表的示数为I额，此时灯泡正常发光；在步骤④中，R1与R2串联，电流表测串联电路电流；保持R2滑片位置不动，R1的阻值最大，此时电流表示数为I2，根据欧姆定律，电路中的总电阻

根据电阻的串联

当灯泡正常发光时，根据欧姆定律，电路中的总电阻

灯泡正常发光时的电阻
RL=R总2-R2=UI额-UI2-R0=UI额-UI2+R0=I1R0I额-I1R0I2+R0
小灯泡的额定功率

29．（1）2m/s；（2）；（3）
【详解】解：（1）根据图像可知，配送车在0~5min内通过的路程为

5min内配送车的平均速度

（2）满载时配送车质量为420kg，配送车的重力

配送车对水平地面的压力

轮胎着地总面积

配送车对水平地面的压强

（3）由于配送车匀速行驶时受到的阻力和牵引力是一对平衡力，则牵引力

由表中数据可知，本次配送配送车运动的距离为

本次配送牵引力做功

答：（1）前5min配送车的速度是2m/s；
（2）满载时配送车对地面的压强是；
（3）本次配送中牵引力所做的功是。
30．（1）2A；（2）；（3）6V
【详解】解：（1）电热器标有“220V，440W”字样，表示它的额定电压为220V，额定功率为440W，根据得，电热器正常工作时的电流

（2）电热器正常工作100s产生的热量

（3）时电压为，根据串联电路电压的规律，的电压，根据欧姆定律和得，消耗的功率为

即

解得或4V。当时，由欧姆定律得

由欧姆定律得

由表中数据，当温度为0℃时，，故不合理，舍去。则此时控制开关恰好断开，此时的控制电压为6V。
答：（1）电热器正常工作时的电流是2A；
（2）电热器正常工作100s产生的热量是；
（3）控制开关恰好断开时的控制电压是6V。
31．（1）5N；（2）19.2N；（3）10cm，1020g
【详解】解：（1）由题知，剩余部分的质量为0.5kg，剩余部分放入水中恰好悬浮，此时受到的浮力

（2）注水到24cm时停止，水的深度

水对容器底部的压强

由得，水对容器底部的压力

（3）当注入水深度

时，物体恰好处于漂浮状态，由浮漂条件有

所以

即
①
剩余部分放入水中恰好悬浮时

即
②
①式-②式，化简解得

将代入②，解得

所以注入水的总体积为

由得，注水的质量

答：（1）剩余部分悬浮于水中时受到的浮力为5N；
（2）注水停止时水对容器底部的压力为19.2N；
（3）物体水平切掉的高度Δh为10cm，图乙中m2的值为1020g。
